大体积混凝土温度计算
C40大体积混凝土温度裂缝计算
大体积混凝土计算：1绝热温升Tmax＝W×Q/(c×γ)＝362×377/(0.96×2400)＝59.2(℃)W----每立方米混凝土实际用水泥量为362kg；Q----425号普通水泥其28天的水化热为377kJ/kg；c----混凝土密度为2400kg/m3；γ----混凝土的比热,取0.96kJ/(kg℃)。
2各龄期的计算温差取混凝土的浇筑温度为5℃，则各龄期的温度升降值为T=Tj+Tmax×ξ(Tj为浇筑温度，Tmax为绝热温升。
)3天T(3)＝45.26(℃)6天T(6)＝44.66(℃)△T'(6) ＝T(3)－T(6) ＝0.59(℃)9天T(9)＝42.30(℃)△T'(9) ＝T(6)－T(9) ＝ 2.37(℃) 12天T(12)＝38.74(℃)△T'(12)＝T(9)－T(12) ＝3.55(℃) 15天T(15)＝31.64(℃)△T'(15)＝T(12)－T(15)＝7.10(℃) 18天T(18)＝26.31(℃)△T'(18)＝T(15)－T(18)＝5.33(℃) 21天T(21)＝22.76(℃)△T'(21)＝T(18)－T(21)＝3.55(℃) 24天T(24)＝19.80(℃)△T'(24)＝T(21)－T(24)＝2.96(℃) 27天T(27)＝17.43(℃)△T'(27)＝T(24)－T(27)＝2.37(℃) 30天T(30)＝16.25(℃)△T'(30)＝T(27)－T(30)＝1.18(℃) 4各龄期混凝土收缩当量温差εy(t)＝εy0M1×M2×M3…M10×（1－e-0.01t)；εy(t)----为混凝土任意时间的收缩（mm/mm）；εy0＝εy(∞)----混凝土标准状态下，εy0＝3.24×10-4；M1…M10----考虑各种非标准条件的修正系数；M1 ----水泥品种为普通水泥，取1；M2 ----水泥细度为5000孔，取1.35；M3 ----骨料为花岗岩，取1；M4 ----水灰比为0.5，取1.2；M5 ----水泥浆量为0.29，取1.1；M6 ----自然养护28天，取0.93；M7 ----环境相对湿度为50%，取1；M8 ----水力半径倒数为0.75，取1.44；M9 ----机械振捣，取1；M10 ----含筋率为0.5％，取0.86。
大体积混凝土温度裂缝控制计算

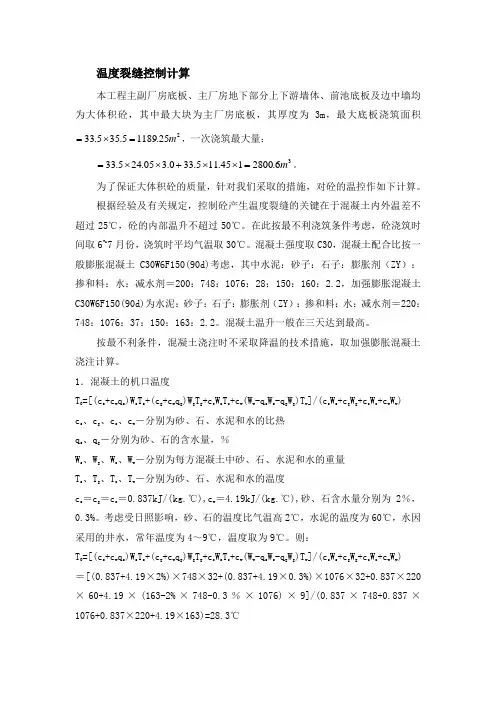

温度裂缝控制计算本工程主副厂房底板、主厂房地下部分上下游墙体、前池底板及边中墙均为大体积砼，其中最大块为主厂房底板，其厚度为3m ，最大底板浇筑面积225.11895.355.33m =⨯=，一次浇筑最大量：36.2800145.115.330.305.245.33m =⨯⨯+⨯⨯=。
为了保证大体积砼的质量，针对我们采取的措施，对砼的温控作如下计算。
根据经验及有关规定，控制砼产生温度裂缝的关键在于混凝土内外温差不超过25℃，砼的内部温升不超过50℃。
在此按最不利浇筑条件考虑，砼浇筑时间取6~7月份，浇筑时平均气温取30℃。
混凝土强度取C30，混凝土配合比按一般膨胀混凝土C30W6F150(90d)考虑，其中水泥：砂子：石子：膨胀剂（ZY ）：掺和料：水：减水剂＝200：748：1076：28：150：160：2.2，加强膨胀混凝土C30W6F150(90d)为水泥：砂子：石子：膨胀剂（ZY ）：掺和料：水：减水剂＝220：748：1076：37：150：163：2.2。
混凝土温升一般在三天达到最高。
按最不利条件，混凝土浇注时不采取降温的技术措施，取加强膨胀混凝土浇注计算。
1．混凝土的机口温度T 0=[(c s +c w q s )W s T s +(c g +c w q g )W g T g +c c W c T c +c w (W w -q s W s -q g W g )T w ]/(c s W s +c g W g +c c W c +c w W w ) c s 、c g 、c c 、c w －分别为砂、石、水泥和水的比热q s 、q g －分别为砂、石的含水量，％W s 、W g 、W c 、W w －分别为每方混凝土中砂、石、水泥和水的重量T s 、T g 、T c 、T w －分别为砂、石、水泥和水的温度c s ＝c g ＝c c ＝0.837kJ/(kg.℃),c w ＝4.19kJ/(kg.℃),砂、石含水量分别为2％，0.3%。
大体积混凝土热工计算表格
Th= W c Q/C ρ（1-е-mt）式中：Th—混凝土的绝热温升（℃）；m c ——每m 3 混凝土的水泥用量，取3；Q——每千克水泥28d 水化热，取C——混凝土比热，取0.97[KJ/（Kg·K）]；ρ——混凝土密度，取2400（Kg/m3）；е——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变，取2、混凝土内部中心温度计算T 1（t）=T j +Thξ（t）式中：T 1（t）——t 龄期混凝土中心计算温度，是混凝土温度最高值T j ——混凝土浇筑温度，取由上表可知，砼第9d左右内部温度最高，则验算第9d砼温差3、混凝土养护计算1、绝热温升计算计算结果如下表ξ（t）——t 龄期降温系数，取值如下表大体积混凝土热工计算计算结果如下表：混凝土表层（表面下50-100mm 处）温度，混凝土表面采用保温材料（稻草）蓄热保温养护，并在稻草上下各铺一层不透风的塑料薄膜。
①保温材料厚度δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T 2）式中：δ——保温材料厚度（m）；λi ——各保温材料导热系数[W/（m·K）] ，取λ——混凝土的导热系数，取2.33[W/（m·K）]T 2——混凝土表面温度：29.9（℃）（Tmax-25）T q ——施工期大气平均温度：12（℃）T 2-T q —-17.9（℃）T max -T 2—21.0（℃）K b ——传热系数修正值，取δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T2）*100=4.75cm故可采用两层土工布并在其上下各铺一层塑料薄膜进行养护。
②混凝土保温层的传热系数计算β=1/[Σδi /λi +1/βq ]δi ——各保温材料厚度λi ——各保温材料导热系数[W/（m·K）]βq ——空气层的传热系数，取23[W/（m 2·K）]代入数值得：β=1/[Σδi /λi +1/βq ]= 1.01③混凝土虚厚度计算：hˊ=k·λ/βk——折减系数，取2/3；λ——混凝土的传热系数，取2.33[W/（m·K）]hˊ=k·λ/β=1.542④混凝土计算厚度：H=h+2hˊ=7.08m ⑤混凝土表面温度T 2（t）= T q +4·hˊ（H- h）[T 1（t）- T q ]/H 2式中：T 2（t）——混凝土表面温度（℃）T q —施工期大气平均温度（℃）hˊ——混凝土虚厚度（m）H——混凝土计算厚度（m）式中： hˊ——混凝土虚厚度（m）式中：β——混凝土保温层的传热系数[W/（m 2·K）]T 1（t）——t 龄期混凝土中心计算温度（℃）不同龄期混凝土的中心计算温度（T 1（t））和表面温度（T 2（t））如下表。
大体积混凝土测温计算

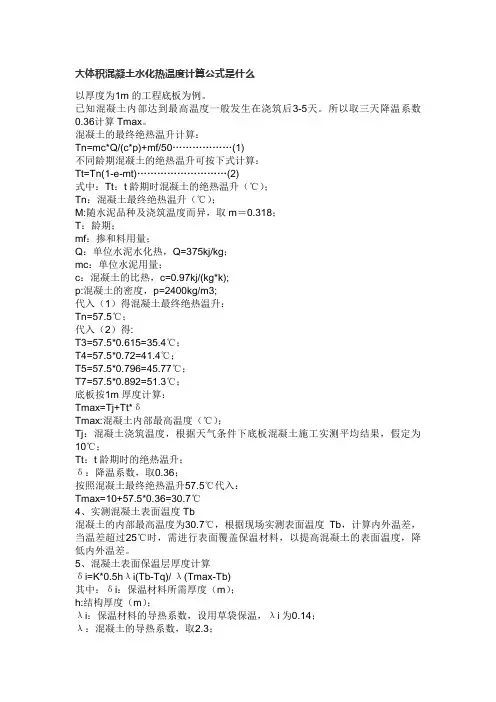

大体积混凝土水化热温度计算公式是什么以厚度为1m的工程底板为例。
已知混凝土内部达到最高温度一般发生在浇筑后3-5天。
所以取三天降温系数0.36计算Tmax。
混凝土的最终绝热温升计算：Tn=mc*Q/(c*p)+mf/50 (1)不同龄期混凝土的绝热温升可按下式计算：Tt=Tn(1-e-mt) (2)式中：Tt：t龄期时混凝土的绝热温升（℃）；Tn：混凝土最终绝热温升（℃）；M:随水泥品种及浇筑温度而异，取m＝0.318；T：龄期；mf：掺和料用量；Q：单位水泥水化热，Q=375kj/kg；mc：单位水泥用量；c：混凝土的比热，c=0.97kj/(kg*k);p:混凝土的密度，p=2400kg/m3;代入（1）得混凝土最终绝热温升：Tn=57.5℃；代入（2）得:T3=57.5*0.615=35.4℃；T4=57.5*0.72=41.4℃；T5=57.5*0.796=45.77℃；T7=57.5*0.892=51.3℃；底板按1m厚度计算：Tmax=Tj+Tt*δTmax:混凝土内部最高温度（℃）；Tj：混凝土浇筑温度，根据天气条件下底板混凝土施工实测平均结果，假定为10℃；Tt：t龄期时的绝热温升；δ：降温系数，取0.36；按照混凝土最终绝热温升57.5℃代入：Tmax=10+57.5*0.36=30.7℃4、实测混凝土表面温度Tb混凝土的内部最高温度为30.7℃，根据现场实测表面温度Tb，计算内外温差，当温差超过25℃时，需进行表面覆盖保温材料，以提高混凝土的表面温度，降低内外温差。
5、混凝土表面保温层厚度计算δi=K*0.5hλi(Tb-Tq)/ λ(Tmax-Tb)其中：δi：保温材料所需厚度（m）；h:结构厚度（m）；λi：保温材料的导热系数，设用草袋保温，λi为0.14；λ：混凝土的导热系数，取2.3；Tq：混凝土3-7天的空气平均温度；Tb：混凝土表面温度；K：传热系数的修正值，即透风系数。
大体积混凝土温度计算公式
厚度
（m）
龄期⑴
3
6
9
12
15
18
21
24
27
30
1.0
0.36
0.29
0பைடு நூலகம்17
0.09
0.05
0.03
0.01
1.25
0.42
0.31
0.19
0.11
0.07
0.04
0.03
1.5
0.49
0.46
0.38
0.29
0.21
0.15
0.12
0.08
0.05
0.04
2.5
0.65
0.62
0.57
0.48
0.38
0.29
0.23
0.19
0.16
0.15
3.00
0.68
0.67
0.63
0.57
0.45
0.36
0.30
0.25
0.21
0.19
4.00
0.74
0.73
0.72
0.65
0.55
0.46
0.37
0.30
0.25
0.24
t——混凝土的龄期(d)
m----系数，随浇筑温度改变，见下表
浇筑温度(C)
5
10
15
20
25
30
m(l/d)
0.295
0.318
0.340
0.362
0.384
0.406
2、混凝土中心温度计算
Ti（t）=Tj+ Th•e⑴
式中Ti（t）----t龄期混凝土中心温度（C）
大体积混凝土内部实际最高温度的计算

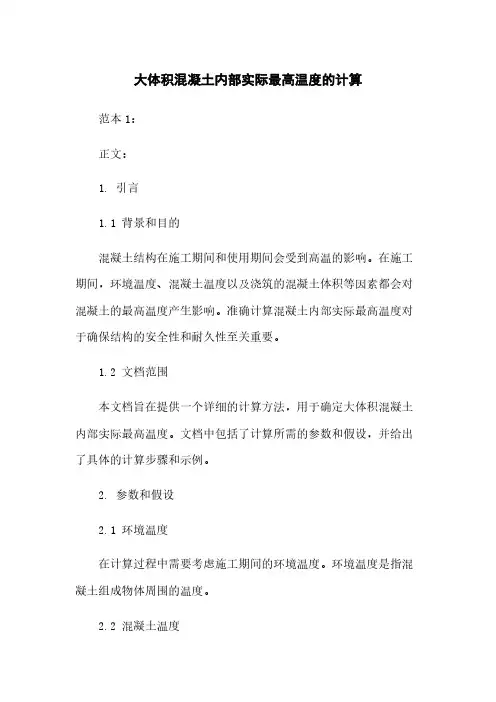

大体积混凝土内部实际最高温度的计算范本1：正文：1. 引言1.1 背景和目的混凝土结构在施工期间和使用期间会受到高温的影响。
在施工期间，环境温度、混凝土温度以及浇筑的混凝土体积等因素都会对混凝土的最高温度产生影响。
准确计算混凝土内部实际最高温度对于确保结构的安全性和耐久性至关重要。
1.2 文档范围本文档旨在提供一个详细的计算方法，用于确定大体积混凝土内部实际最高温度。
文档中包括了计算所需的参数和假设，并给出了具体的计算步骤和示例。
2. 参数和假设2.1 环境温度在计算过程中需要考虑施工期间的环境温度。
环境温度是指混凝土组成物体周围的温度。
2.2 混凝土温度混凝土温度是指混凝土的初始温度，通常是根据施工前的温控记录确定。
2.3 混凝土体积混凝土体积是指施工过程中浇筑的混凝土的总体积。
2.4 热物性参数在计算过程中使用的热物性参数包括混凝土的热传导系数、比热容和密度。
3. 计算步骤3.1 确定混凝土内部实际最高温度的计算公式根据热传导原理，可以使用以下公式计算混凝土内部实际最高温度：T_max = T_0 + (T_env - T_0) * exp(-α*t / (ρ*C))其中，T_max是混凝土的内部实际最高温度，T_0是混凝土的初始温度，T_env是环境温度，α是混凝土的热传导系数，t是时间，ρ是混凝土的密度，C是混凝土的比热容。
3.2 输入计算所需的参数和假设根据实际情况，输入计算所需的参数和假设，包括环境温度、混凝土温度、混凝土体积以及热物性参数。
3.3 进行计算根据输入的参数和假设，使用计算公式进行计算。
根据计算结果，确定混凝土内部实际最高温度。
4. 示例以下是一个计算混凝土内部实际最高温度的示例：输入参数和假设：环境温度：25°C混凝土温度：30°C混凝土体积：100 m³热传导系数：1.5 W/(m·K)比热容：1000 J/(kg·K)密度：2400 kg/m³计算过程：T_max = 30 + (25 - 30) * exp(-1.5* t / (2400 * 1000))计算结果：在不同的时间点，混凝土内部的实际最高温度如下：t=0小时：29.58°Ct=1小时：29.24°Ct=2小时：28.90°C......t=24小时：25.86°C5. 结论根据计算结果，可以得出在不同时间点混凝土内部的实际最高温度。
大体积混凝土温度计算
大体积混凝土温度计算在建筑工程中，大体积混凝土的应用越来越广泛，如大型基础、大坝、桥墩等。
然而，由于大体积混凝土在浇筑和硬化过程中会产生大量的水化热，若不加以控制，可能导致混凝土内部温度过高，从而产生温度裂缝，影响混凝土的质量和结构的安全性。
因此，准确计算大体积混凝土的温度变化，对于采取有效的温控措施至关重要。
大体积混凝土温度的变化主要受到水泥水化热、混凝土的热学性能、浇筑温度、环境温度以及散热条件等因素的影响。
首先，水泥的水化热是导致混凝土温度升高的主要原因。
不同品种和标号的水泥，其水化热的释放量和速率都有所不同。
一般来说，高标号水泥的水化热较大。
在计算大体积混凝土温度时，需要根据所选用水泥的品种和标号，以及混凝土的配合比，来确定水泥水化热的总量。
混凝土的热学性能也是影响温度变化的重要因素。
混凝土的导热系数、比热和热膨胀系数等参数，决定了热量在混凝土内部的传递和分布情况。
导热系数越小，混凝土内部的热量越不容易散发出去，温度升高就越明显；比热越大，混凝土吸收或放出相同热量时，温度变化就越小。
浇筑温度是指混凝土在浇筑时的初始温度。
它受到原材料温度、搅拌过程中的温度升高以及运输和浇筑过程中的环境温度等因素的影响。
降低浇筑温度可以有效地控制混凝土的最高温度。
环境温度对大体积混凝土的温度变化也有一定的影响。
在夏季高温环境下，混凝土表面的散热速度较慢，容易导致内外温差增大；而在冬季低温环境下，混凝土表面的散热速度较快，需要采取保温措施来防止混凝土表面温度过低。
散热条件包括混凝土的浇筑厚度、浇筑方式、表面保温措施等。
分层浇筑可以增加散热面积，有利于降低混凝土内部的温度；表面覆盖保温材料可以减少热量的散失，控制混凝土的内外温差。
接下来，我们介绍一下大体积混凝土温度计算的常用方法。
一种是理论计算法。
根据热传导方程和边界条件，通过数学推导来计算混凝土内部的温度分布。
这种方法需要对混凝土的热学性能和边界条件有准确的了解，计算过程较为复杂，但结果较为精确。
大体积混凝土温控计算表格
大体积混凝土温控计算表格在建筑工程中，大体积混凝土的施工是一个关键环节。
由于其体积较大，水泥水化热释放集中，内部温升快，如果不进行有效的温度控制，容易产生温度裂缝，影响结构的安全性和耐久性。
因此，在大体积混凝土施工前，进行准确的温控计算是非常必要的。
而温控计算表格则是进行这一计算的重要工具。
一、大体积混凝土温控计算的基本原理大体积混凝土在浇筑后，水泥水化反应会释放出大量的热量，导致混凝土内部温度升高。
由于混凝土的导热性能较差，热量在内部积聚，形成温度梯度。
当混凝土表面与内部的温差过大时，会产生温度应力。
如果温度应力超过混凝土的抗拉强度，就会出现裂缝。
温控计算的目的就是通过计算混凝土在浇筑后的温度变化和温度应力，判断是否会出现裂缝，并采取相应的温控措施，如降低水泥用量、掺入外加剂、设置冷却水管等，以保证混凝土的质量。
二、大体积混凝土温控计算表格的组成大体积混凝土温控计算表格通常包括以下几个部分：1、工程基本信息这部分需要填写工程名称、混凝土浇筑部位、混凝土强度等级、浇筑日期等基本信息。
2、混凝土配合比包括水泥品种、水泥用量、水灰比、砂率、骨料种类和用量等。
3、混凝土热学参数如混凝土的比热容、导热系数、导温系数等。
这些参数可以通过试验或参考相关规范确定。
4、环境参数包括气温、风速、相对湿度等。
这些参数会影响混凝土的散热情况。
5、计算参数如混凝土的绝热温升计算参数、表面散热系数计算参数等。
6、温度计算结果包括混凝土内部最高温度、表面温度、温差等。
7、温度应力计算结果计算混凝土在不同龄期的温度应力，并与混凝土的抗拉强度进行比较。
8、温控措施根据计算结果，提出相应的温控措施，如保温保湿养护时间、冷却水管的布置等。
三、大体积混凝土温控计算表格的填写方法1、工程基本信息的填写按照实际工程情况，准确填写工程名称、混凝土浇筑部位、混凝土强度等级、浇筑日期等信息。
2、混凝土配合比的填写从混凝土配合比设计报告中获取水泥品种、水泥用量、水灰比、砂率、骨料种类和用量等数据，并填入表格。
大体积混凝土绝热温升计算
大体积混凝土绝热温升计算
一、原始数据
1、基准配合比水泥用量360kg/m3
2、粉煤灰代用率为25%时水泥用量270kg/m3
3、计算龄期3d
4、环境温度36℃
5、砼水灰比0.56
6、水泥水化热350000j/kg
7、砼的平均比热1000j/kg.k
8、砼表观密度2400kg/m3
二、绝热温升计算
1、水泥用量为360 kg/m3时，
绝热温升T=360*350000/1000*2400
=52.5℃
2、水泥用量为270 kg/m3时，
绝热温升T=270*350000/1000*2400
=39.4℃
三、结论
1、不掺粉煤灰时，砼内部温度与环境温度之差为52.5-36=16.5℃，砼出现温度裂缝的可能性很小。
2、掺25%粉煤灰时，砼内部温度与环境温度之差为39.4-36=3.4℃，砼出现温度裂缝的可能性更小。
北京福郁华混凝土有限公司
一九九九年五月十二日。
大体积混凝土温度计算公式
大体积混凝土温度计算公式大体积混凝土温度计算公式一、引言大体积混凝土在施工过程中，其温度变化会对混凝土的性能产生重要影响。
因此，准确计算混凝土温度是保证混凝土质量和工程安全的重要一环。
本文将详细介绍大体积混凝土温度的计算公式及相关细化内容。
二、温度的影响因素混凝土温度受多种因素的综合影响，包括外界环境温度、混凝土初始温度、混凝土配合比、施工时间等。
在计算大体积混凝土温度时，需要综合考虑这些因素，以得出准确的结果。
三、大体积混凝土温度计算公式针对大体积混凝土温度的计算，常用的公式有以下几种：1. 温度场分布公式温度场分布公式可以用来计算混凝土在不同位置的温度分布情况。
其中，温度场分布公式的具体形式与混凝土结构的形状以及施工方式有关。
常用的温度场分布公式包括线性分布、二次分布等。
2. 温度梯度计算公式温度梯度是指混凝土中不同位置的温度差异。
温度梯度计算公式可以通过考虑混凝土材料的导热性以及各种因素的影响，来计算混凝土中各点的温度梯度。
3. 温度升高率计算公式温度升高率是指混凝土温度随时间变化的速率。
温度升高率计算公式可以考虑混凝土自身的物理特性以及外界环境因素，来得出混凝土温度的变化规律。
四、温度计算模型针对大体积混凝土温度的计算，常用的模型有以下几种：1. 欧拉模型欧拉模型是一种基于传热理论的混凝土温度计算模型。
该模型通过对混凝土内部的温度分布进行求解，来得到混凝土的温度变化规律。
2. 有限元模型有限元模型是一种以离散化方法为基础的温度计算模型。
通过将混凝土划分为多个小单元，并对每一个小单元进行温度计算，最终得到整体的温度分布情况。
3. 统计学模型统计学模型是一种通过对实际温度数据的统计分析来得到混凝土温度的模型。
该模型考虑了混凝土温度的随机性和不确定性，可以提供更加真实和可靠的温度计算结果。
五、附件本所涉及的附件如下：1. 温度场分布图表2. 温度梯度计算表格3. 温度升高率计算表格4. 温度计算模型示意图5. 温度计算模型原始数据六、法律名词及注释本所涉及的法律名词及其注释如下：1. 混凝土：指由水泥、石子、砂等材料经过搅拌、浇注成型后经过固化而成的一种建造材料。
大体积混凝土温度计算
大体积混凝土温度计算在建筑工程中，大体积混凝土的应用越来越广泛，如大型基础、大坝、桥墩等。
然而，由于大体积混凝土结构的尺寸较大，水泥水化热在混凝土内部积聚不易散发，容易导致混凝土内部温度升高，从而产生较大的温度应力。
如果温度应力超过混凝土的抗拉强度，就会引起混凝土裂缝，影响结构的安全性和耐久性。
因此，准确计算大体积混凝土的温度变化，对于控制混凝土裂缝的产生具有重要意义。
一、大体积混凝土温度组成大体积混凝土在浇筑后的温度变化主要由以下几个部分组成：1、浇筑温度浇筑温度是指混凝土浇筑时的初始温度，它取决于混凝土原材料的温度、搅拌过程中的温度升高以及运输和浇筑过程中的温度损失。
2、水泥水化热温升水泥在水化过程中会释放出大量的热量，这是导致混凝土内部温度升高的主要原因。
水泥水化热温升的大小与水泥品种、用量、混凝土配合比以及浇筑后的时间等因素有关。
3、混凝土的散热混凝土在浇筑后会向周围环境散热，散热的速度取决于混凝土的表面系数（表面积与体积之比）、环境温度、风速等因素。
二、大体积混凝土温度计算方法1、经验公式法经验公式法是根据大量的工程实践数据总结出来的一些简化计算公式。
常见的经验公式有绝热温升公式、表面散热系数公式等。
这些公式虽然简单易用，但由于其是基于经验数据得出的，对于一些特殊情况可能会存在较大的误差。
2、有限元法有限元法是一种数值计算方法，它将大体积混凝土结构离散为若干个单元，通过建立热传导方程，求解混凝土内部各点在不同时刻的温度分布。
有限元法可以考虑混凝土结构的复杂形状、边界条件以及材料的非均匀性等因素，计算结果较为准确，但计算过程较为复杂，需要专业的软件和一定的计算能力。
三、大体积混凝土温度计算的影响因素1、混凝土配合比混凝土中水泥用量、水灰比、骨料种类和级配等配合比参数会影响水泥水化热的产生和混凝土的导热性能，从而对温度变化产生影响。
2、浇筑工艺浇筑的分层厚度、浇筑速度、振捣方式等浇筑工艺参数会影响混凝土的散热和内部温度分布。
大体积混凝土温度计算公式.docx
大体积混凝土温度计算公式.docx范本一：章节一：引言在混凝土结构工程中，温度是一项重要的考虑因素。
为了确保混凝土的强度和耐久性，需要对混凝土的温度进行精确的计算和控制。
本文档将介绍大体积混凝土温度计算的公式和步骤。
章节二：温度计算公式2.1 温度升高计算公式混凝土温度升高的计算公式如下：ΔT = (Ts - Ta) * B /(C * m)其中，ΔT 表示温度升高（摄氏度），Ts 表示混凝土浆液的温度（摄氏度），Ta 表示环境温度（摄氏度），B 表示混凝土的体积膨胀系数，C 表示混凝土的热容量（焦耳/克·摄氏度），m 表示混凝土的质量（克）。
2.2 温度降低计算公式混凝土温度降低的计算公式如下：ΔT = (Ta - Ts) * B /(C * m)其中，ΔT 表示温度降低（摄氏度），Ta 表示环境温度（摄氏度），Ts 表示混凝土浆液的温度（摄氏度），B 表示混凝土的体积膨胀系数，C 表示混凝土的热容量（焦耳/克·摄氏度），m 表示混凝土的质量（克）。
章节三：温度计算步骤3.1 确定混凝土浆液的温度根据实际情况和要求，确定混凝土浆液的温度。
3.2 确定环境温度根据实际情况和要求，确定环境温度。
3.3 确定混凝土的体积膨胀系数根据混凝土的材料和配比，确定混凝土的体积膨胀系数。
3.4 确定混凝土的热容量根据混凝土的材料和配比，确定混凝土的热容量。
3.5 确定混凝土的质量根据混凝土的体积和密度，确定混凝土的质量。
3.6 使用温度计算公式计算温度升高或降低根据温度计算公式，将前面步骤中确定的数值代入公式进行计算，得出温度升高或降低的结果。
章节四：附件附件一：混凝土温度计算实例附件二：混凝土温度计算表格章节五：法律名词及注释1. 海牙规则：指由国际商会于1990年12月公布和修订的《国际销售货物合同规则》。
2. 不可抗力：是指不能预见并且不能避免的客观情况，包括地震、洪水、火灾等自然灾害以及战争、罢工等人力不可抗拒的事件。
大体积混凝土温度计算
10-7-2-1 大体积混凝土温度计算公式1．最大绝热温升（二式取其一）（1）T h＝（m c＋k·F）Q/c·ρ（2）T h＝m c·Q/c·ρ（1－e-mt）（10-43）——混凝土最大绝热温升（℃）；式中 Th——混凝土中水泥（包括膨胀剂）用量（kg/m3）；mcF——混凝土活性掺合料用量（kg/m3）；K——掺合料折减系数。
粉煤灰取0.25~0.30；Q——水泥28d水化热（kJ/kg）查表10-81；不同品种、强度等级水泥的水化热表10-81c——混凝土比热、取0.97［kJ/（kg·K）］；ρ——混凝土密度、取2400（kg/m3）；e——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变。
查表10-82。
系数m 表10-822．混凝土中心计算温度T1（t）＝T j＋T h·ξ（t）——t龄期混凝土中心计算温度（℃）；式中 T1（t）——混凝土浇筑温度（℃）；Tjξ——t龄期降温系数、查表10-83。
（t）降温系数ξ表10-833．混凝土表层（表面下50~100mm处）温度1）保温材料厚度（或蓄水养护深度）δ＝0.5h·λx（T2－T q）K b/λ（T max－T2）（10-45）式中δ——保温材料厚度（m）；λx——所选保温材料导热系数[W/（m·K）]查表10-84；几种保温材料导热系数表10-84T2——混凝土表面温度（℃）；Tq——施工期大气平均温度（℃）；λ——混凝土导热系数，取2.33W/（m·K）；Tmax——计算得混凝土最高温度（℃）；计算时可取T2－Tq＝15~20℃T max ＝T2＝20~25℃Kb——传热系数修正值，取1.3~2.0，查表10-85。
传热系数修正值表10-85注：1．K 1值为一般刮风情况（风速＜4m/s ，结构位置＞25m ）；2．K 2值为刮大风情况。
大体积混凝土温度和温度应力计算
大体积混凝土温度和温度应力计算在大体积混凝土施工前，必须进行温度和温度应力的计算，并预先采取相应的技术措施控制温度差值，控制裂缝的开展，做到心中有数，科学指导施工，确保大体积混凝土的施工质量。
（一）温度计算搅拌站提供的混凝土每立方米各项原材料用量及温度如下：水泥：367kg，11℃；砂子：730kg，13℃，含水率为3%；石子：1083kg，9℃，含水率为2%；水：195kg，9℃；粉煤灰：35kg，11℃；外加剂：27kg，11℃。
混凝土拌合物的温度：T0＝[0.9(mceTce＋msaTsa＋mgTg)+4.2Tw(mw－ωsamsa－ωgmg)＋c1(ωsamsa＋Tsa＋wgmgTg)－c2(wsamsa＋wgmg)]÷［4.2mw ＋0.9(mce＋msa＋mg)］式中T0——混凝土拌合物的温度(℃)；mw、mce、msa、mg——水、水泥、砂、石的用量(kg)；Tw、Tce、Tsa、Tg——水、水泥、砂、石的温度(℃)；wsa、wg——砂、石的含水率(%)；c1、c2——水的比热容(kJ/kg·K)及溶解热(kJ／kg)。
当骨料温度＞0℃时，C1=4.2，C2=0；≤0℃时，c1=2.1，c2=335。
为计算简便，粉煤灰和外加剂的重量均计算在水泥的重量内。
T0＝[0.9(429×11＋730×13＋1083×9)＋4.2×9(195－3%×730－2%×1083)＋4.2(3%×730×13＋2%×1083×9)－0]÷[4.2×195＋0.9(429＋730＋1083)]=10.3℃。
混凝土拌合物的出机温度：T1=T0－0.16(T0－Ti)式中T1——混凝土拌合物的出机温度(℃)；Ti——搅拌棚内温度(℃)。
T1=10.3－0.16(10.3－14)＝10.9℃3.混凝土拌合物浇筑完成对的温度T2＝T1－(att＋0.032n)(T1－Ta)式中T2——混凝土拌合物经运输至浇筑完成时的温度(℃)；a——温度损失系数(h-1)；tt——混凝土自运输至浇筑完成时的时间(h)；n——混凝土转运次数；Ta——运输时的环境气温(℃)。
大体积混凝土温控计算书
大体积混凝土温控计算书1T-mt)式中：T(t)混凝土龄期为t时的绝热温升（℃）m c每m3混凝土胶凝材料用量，取415kg/m3Q胶凝材料水热化总量，Q=kQ0Q0水泥水热化总量377KJ/kg（查建筑施工计算手册）C 混凝土的比热：取0.96KJ/（kg.℃）ρ混凝土的重力密度，取2400kg/m3m 与水泥品种浇筑强度系有关的系数取0.3d-1(查建筑施工计算手册）t混凝土龄期（d）经计算：Q=kQ0=(K1+K2-1)Q0=(0.955+0.928-1)X377=332.9KJ/kg2、混凝土收缩变形的当量温度（1）混凝土收缩的相对变形值计算εy（t）=εy0（1-e-0.01t）m1m2m3.....m11式中：εy（t）龄期为t时混凝土收缩引起的相对变形值εy0在标准试验状态下混凝土最终收缩的相对变形值取3.24X10-4m1m2m3.....m11考虑各种非标准条件的修正系数m1=1.0 m2=1.0 m3=1.0 m4=1.2 m5=0.93 m6=1.0 m7=0.57 m8=0.835m9=1.0 m10=0.89 m11=1.01m1m2m3.....m11=0.447（2）混凝土收缩相对变形值的当量温度计算T y(t)=εy(t)/α式中：T y(t)龄期为t时，混凝土的收缩当量温度α混凝土的线膨胀系数，取1.0X10-53、混凝土的弹性模量E(t)=βE0(1-e-φ)式中：E(t)混凝土龄期为t时，混凝土弹性模量（N/mm2）E0混凝土的弹性模量近似取标准条件下28d的弹性模量：C40E0=3.25X104N/mm2φ系数，近似取0.09β混凝土中掺和材料对弹性模量修正系数，β=1.0054、各龄期温差（1）、内部温差T max=T j+ξ(t)T(t)式中：T max混凝土内部的最高温度T j混凝土的浇筑温度，因搅拌砼无降温措施，取浇筑时的大气平均温度，取15℃T(t)在龄期t时混凝土的绝热温升ξ(t)在龄期t时的降温系数Km W ⋅=++2/546.6231047.00001.014.0015.015、表面温度本工程拟采用的保温措施是：砼表面覆盖一层塑料薄膜及棉毡，棉毡厚度为15mm 左右，薄膜厚度0.1mm 左右。
大体积混凝土温度应力计算.docx
大体积混凝土温度应力计算1. 大体积混凝土温度计算1）最大绝热温升值（二式取其一）ρ**)*(c Q F K m T c h += （3-1）)1(**)mt c t h e c Qm T --=ρ（ （3-2）式中：T h ——混凝土最大绝热温升（℃）；M c ——混凝土中水泥用量（kg/m 3）； F ——混凝土中活性掺合料用量（kg/m 3）； C ——混凝土比热，取0.97kJ/(kg ·K ）； ρ——混凝土密度，取2400（kg/m 3）； e ——为常数，取2.718； T ——混凝土龄期（d ）；m ——系数，随浇筑温度而改变，查表3-2根据公式（3-2），配合比取硅酸盐水泥360kg 计算：T h （3）=33.21 T h （7）=51.02 T h （28）=57.992）混凝土中心计算温度）（）（）（t t h j t 1*ξT T T += （3-3） 式中：T j ——混凝土浇筑温度（℃）；T 1（t ）——t 龄期混凝土中心计算温度（℃）；ξ（t ）——t 龄期降温系数，查表3-3同时要考虑混凝土的养护、模板、外加剂、掺合料的影响；根据公式（3-3），T j 取25℃，ξ（t ）取浇筑层厚1.5m 龄期3天6天27天计算，T 1（3）=41.32 T 1（7）=48.47 T 1（28）=27.903）混凝土表层（表面下50~100mm 处）温度 （1）保温材料厚度）（）（2max q 2x b--h 5.0T T T T K λλδ= （3-4）式中：δ——保温材料厚度（m ）；λx ——所选保温材料导热系数[W/(m ·K)]； T 2——混凝土表面温度（℃）； T q ——施工期大气平均温度（℃）；λ——混凝土导热系数，取2.33W/(m ·K)； T max ——计算的混凝土最高温度（℃）；计算时可取T 2-T q =15~20℃，T max -T 2=20~25℃； K b ——传热系数修正值，取1.3~2.0，查表3-5。
大体积混凝土温控计算 详细
1娄山河特大桥20#2=其中W-480.00Q-334Q 0-p.o42.5375k-0.89k1-0.94k2-0.95c-0.96ρ-25003其中m-0.34e- 2.718t-常数混凝土龄期(天)算结每公斤水泥水化热(kJ/kg)(普通硅酸盐水泥)掺合料水化热调整系数，k=k1+k2-1粉煤灰掺量水化热调整系数矿粉掺量水化热调整系数混凝土的比热(J/kg*K)混凝土的密度(kg/m3)各龄期混凝土的绝热温升T(t)(℃)T(t)=W×Q/(c×ρ)×(1-e -mt )经验系数(随水泥品种、比表面及浇筑温度而异),，取混凝土的最终绝热温升Tmax(℃)Tmax=W×Q/(c×ρ)每立方米混凝土中胶凝材料用量(kg/m3)每公斤胶凝材料总水化热量(kJ/kg)，=kQ 0计算参数设定4厚度h=2.5m其中ξ-算Tn(t)=Tj+T(t)×ξ不同龄期和浇筑厚度的降温系数，查表各龄期混凝土内部最高温度Tn(t) (℃)5其中Tq-15H- 3.684h'-0.592λ- 2.33βu-查表得76.6δi -空气0.66其中εy 0-0.0004Tb(t)=Tq+4h'(H-h')×△Tl(t)/H 2不同龄期的大气平均温度(℃)混凝土导热系数(W/m 2*K)固定在空气中放热系数(W/m 2*K)，设风速4.0m/s,光滑表面各种保温材料的厚度(m)2混凝土收缩变形不同条件影响修正系数M i各龄期混凝土收缩相对变形值εy(t)εy (t)=εy 0×(1-e -0.01t )×M1×M2×M3…M11混凝土在标准状态下的最终(极限)收缩值混凝土的计算厚度(m),H=h+2h'=混凝土的虚厚度(m),h'=λ*(∑δi/λi+1/βu)=各龄期混凝土表面温度Tb(t)(℃)M1-水泥品种M1取值 1.00M2-水泥细度M2取值 1.35M3-水胶比M3取值 1.00M4-胶浆量M4取值 1.20M5-养护时间M5取值0.93M6-环境相对湿度M6取值0.77M7-水力半径倒数M7取值 1.20M8-配筋率M8取值 1.00M9-减水剂M9取值 1.30M10-粉煤灰掺量M10取值0.87M11-矿粉掺量M11取值1.00= 1.5747其中α-0.00001各龄期混凝土的当量温差Ty(t)(℃)Ty(t)=εy(t)/α混凝土的线膨胀系数70%0.0095有22.86%14.29%则， M1×M2×M3…M11普通硅酸盐水泥5000孔0.280.19自然养护，28天0.48C50其中E0-34500β- 1.010β1-查表0.99β2-1.029其中Th-15.010各龄期混凝土的温度(包括收缩)应力σ(t) (N/mm2)混凝土的综合温度差△T(t)(℃)△T(t)=△T1(t)-Th混凝土浇筑后达到稳定时的温度(℃)混凝土的最终(28d)弹性模量(N/mm2)掺合料修正系数，β=β1*β2=粉煤灰掺量修正系数，矿粉掺量修正系数，各龄期混凝土的弹性模量E(t)(N/mm2)E(t)=βE0(1-e-0.09t)果其中S(t)-R-0.5μ-0.1511计算结论C50混凝土=2.64N/mm 212其中Tn-大体积混凝土浇筑后裂缝控制的施工计算各龄期混凝土实际水化热最高温升值Td(t)(℃)Td(t)=Tn(t)-T 0各龄期混凝土温度值28d 混凝土抗拉强度Ft根据计算结果分析可知，由于降温和收缩产生的温度应力小于混凝土的抗拉强度，可采取一次性浇筑混凝土底板，不会产生贯穿性有害裂缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10-7-2-1 大体积混凝土温度计算公式1．最大绝热温升（二式取其一）（1）T h＝（m c＋k·F）Q/c·ρ（2）T h＝m c·Q/c·ρ（1－e-mt）（10-43）式中T h——混凝土最大绝热温升（℃）；m c——混凝土中水泥（包括膨胀剂）用量（kg/m3）；F——混凝土活性掺合料用量（kg/m3）；K——掺合料折减系数。
粉煤灰取0.25~0.30；Q——水泥28d水化热（kJ/kg）查表10-81；不同品种、强度等级水泥的水化热表10-81水泥品种水泥强度等级水化热Q（kJ/kg）3d 7d 28d硅酸盐水泥42.5 314 354 375 32.5 250 271 334矿渣水泥32.5 180 256 334 c——混凝土比热、取0.97［kJ/（kg·K）］；ρ——混凝土密度、取2400（kg/m3）；e——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变。
查表10-82。
系数m 表10-82浇筑温度（℃） 5 10 15 20 25 30 m（l/d）0.295 0.318 0.340 0.362 0.384 0.406 2．混凝土中心计算温度T1（t）＝T j＋T h·ξ（t）式中T1（t）——t龄期混凝土中心计算温度（℃）；T j——混凝土浇筑温度（℃）；ξ（t）——t龄期降温系数、查表10-83。
降温系数ξ表10-83浇筑层厚度（m）龄期t（d）3 6 9 12 15 18 21 24 27 301.0 0.36 0.29 0.17 0.09 0.05 0.03 0.011.25 0.42 0.31 0.19 0.11 0.07 0.04 0.031.50 0.49 0.46 0.38 0.29 0.21 0.15 0.12 0.08 0.05 0.042.50 0.65 0.62 0.57 0.48 0.38 0.29 0.23 0.19 0.16 0.153.00 0.68 0.67 0.63 0.57 0.45 0.36 0.30 0.25 0.21 0.194.00 0.74 0.73 0.72 0.65 0.55 0.46 0.37 0.30 0.25 0.243．混凝土表层（表面下50~100mm处）温度1）保温材料厚度（或蓄水养护深度）δ＝0.5h·λx（T2－T q）K b/λ（T max－T2）（10-45）式中δ——保温材料厚度（m）；λx——所选保温材料导热系数[W/（m·K）]查表10-84；几种保温材料导热系数表10-84材料名称密度（kg/m3）导热系数λ［W/（m·K）］材料名称密度（kg/m3）导热系数λ［W/（m·K）］建筑钢材7800 58 矿棉、岩棉110~200 0.031~0.06 钢筋混凝土2400 2.33 沥青矿棉毡100~160 0.033~0.052 水0.58 泡沫塑料20~50 0.035~0.047 木模板500~700 0.23 膨胀珍珠岩40~300 0.019~0.065 木屑0.17 油毡0.05 草袋150 0.14 膨胀聚苯板15~25 0.042沥青蛭石板350~400 0.081~0.105 空气0.03 膨胀蛭石80~200 0.047~0.07 泡沫混凝土0.10 T2——混凝土表面温度（℃）；T q——施工期大气平均温度（℃）；λ——混凝土导热系数，取2.33W/（m·K）；T max——计算得混凝土最高温度（℃）；计算时可取T2－T q＝15~20℃T max＝T2＝20~25℃K b——传热系数修正值，取1.3~2.0，查表10-85。
传热系数修正值表10-85保温层种类K1K21 纯粹由容易透风的材料组成（如：草袋、稻草板、锯末、砂子） 2.6 3.02 由易透风材料组成，但在混凝土面层上再铺一层不透风材料 2.0 2.33 在易透风保温材料上铺一层不易透风材料 1.6 1.94 在易透风保温材料上下各铺一层不易透风材料 1.3 1.55 纯粹由不易透风材料组成（如：油布、帆布、棉麻毡、胶合板） 1.3 1.5注：1．K1值为一般刮风情况（风速＜4m/s，结构位置＞25m）；2．K2值为刮大风情况。
2）如采用蓄水养护，蓄水养护深度h w＝x·M（T max－T2）K b·λw/（700T j+0.28m c·Q）（10-46）式中h w——养护水深度（m）；x——混凝土维持到指定温度的延续时间，即蓄水养护时间（h）；M——混凝土结构表面系数（1/m），M＝F/V；F——与大气接触的表面积（m2）；V——混凝土体积（m3）；T max－T2——一般取20~25（℃）；K b——传热系数修正值；700——折算系数[kJ/（m3·K）]；λw——水的导热系数，取0.58[W/（m·K）]。
3）混凝土表面模板及保温层的传热系数β＝1/[Σδi/δi＋1/βq] （10-47）式中β——混凝土表面模板及保温层等的传热系数[W/（m2·K）]；δi——各保温材料厚度（m）；λi——各保温材料导热系数[W/（m·K）]；βq——空气层的传热系数，取23[W/（m2·K）]。
4）混凝土虚厚度h'＝k·λ/β（10-48）式中h'——混凝土虚厚度（m）；k——折减系数，取2/3；λ——混凝土导热系数，取2.33[W/（m·K）]。
5）混凝土计算厚度H＝h＋2h'（10-49）式中H——混凝土计算厚度（m）；h——混凝土实际厚度（m）。
6）混凝土表层温度T2（t）＝T q＋4·h'（H－h'）[T1（t）－T q]/H2（10-50）——混凝土表面温度（℃）；式中T2（t）T q——施工期大气平均温度（℃）；h'——混凝土虚厚度（m）；H——混凝土计算厚度（m）；T1（t）——混凝土中心温度（℃）。
4．混凝土内平均温度Tm（t）＝[T1（t）＋T2（t）]/2（10-51）10-7-2-2 应力计算公式1．地基约束系数（1）单纯地基阻力系数C x1（N/mm3），查附表10-86单纯地基阻力系数C x1（N/mm3）表10-86土质名称承载力（kN/m2）C x1推荐值软粘土80~150 0.01~0.03砂质粘土250~400 0.03~0.06坚硬粘土500~800 0.06~0.10 风化岩石和低强度素混凝土5000~10000 0.60~1.00 C10以上配筋混凝土5000~10000 1.00~1.50 （2）桩的阻力系数C x2＝Q/F（10-52）式中C x2——桩的阻力系数（N/mm3）；Q——桩产生单位位移所需水平力（N/mm）；当桩与结构铰接时Q＝2E·I〔K n D/（4E·I）]3/4当桩与结构固接时Q＝4E·I［K n D/（4E·I）]3/4 E——桩混凝土的弹性模量（N/mm2）；I——桩的惯性矩（mm4）；K n——地基水平侧移刚度，取1×10-2（N/mm3）；D——桩的直径或边长（mm）；F——每根桩分担的地基面积（mm2）。
（3）大体积混凝土瞬时弹性模量E（t）＝E0（1－e-0.09t）（10-53）式中E——龄期混凝土弹性模量（N/mm2）；（t）E0——28d混凝土弹性模量（N/mm2），查附表10-87；混凝土常用数据表10-87强度等级弹性模量E（×104N/mm2）强度标准值（N/mm2）强度设计值（N/mm2）轴心抗压f ck抗拉f tk轴心抗压f c抗拉f tC7.5 1.45 5 0.75 3.7 0.55 C10 1.75 6.7 0.90 5 0.65 C15 2.20 10 1.20 7.5 0.90 C20 2.55 13.5 1.50 10 1.10 C25 2.80 17 1.75 12.5 1.30 C30 3.00 20 2.00 15 1.50 C35 3.15 23.5 2.25 17.5 1.65 C40 3.25 27 2.45 19.5 1.80 C45 3.35 29.5 2.60 21.5 1.90 C50 3.45 32 2.75 23.5 2.00 C55 3.55 34 2.85 25 2.10 C60 3.60 36 2.95 26.5 2.20 e——常数，取2.718；t——龄期（d）。
（4）地基约束系数β（t）＝（C x1＋C x2）/h·E（t）（10-54）式中β（t）——t龄期地基约束系数（1/mm）；h——混凝土实际厚度（mm）；C x1——单纯地基阻力系数（N/mm3），查表10-86；C x2——桩的阻力系数（N/mm3）；E（t）——t龄期混凝土弹性模量（N/mm2）。
2．混凝土干缩率和收缩当量温差（1）混凝土干缩率εY（t）＝ε0Y（l-e-0.01t）M1·M2…M10（10-55）式中εY（t）——t龄期混凝土干缩率；ε0Y——标准状态下混凝土极限收缩值，取3.24×10-4；M1·M2…M10——各修正系数，查表10-88。
修正系数M1-M10 表10-88水泥品种M1 水泥细度（cm2/g）M2 骨料品种M3 W/C M4水泥浆量（％）M5普通水泥 1.00 1500 0.92 花岗岩 1.00 0.2 0.65 15 0.90 矿渣水泥 1.25 2000 0.93 玄武岩 1.00 0.3 0.85 20 1.00 快硬水泥 1.12 3000 1.00 石灰岩 1.00 0.4 1.00 25 1.20 低热水泥 1.10 4000 1.13 砾岩 1.00 0.5 1.21 30 1.45 石灰矿渣水泥 1.00 5000 1.35 无粗骨料 1.00 0.6 1.42 35 1.75 火山灰水泥 1.00 6000 1.68 石英岩0.80 0.7 1.62 40 2.10抗硫酸盐水泥0.78 7000 2.05 白云岩0.95 0.8 1.80 45 2.55 矾土水泥0.52 8000 2.42 砂岩0.90 - - 50 3.03初期养护时值（d）M6相对湿度W（％）M7 L/F M8 操作方法M9配筋率E aF a/E b F bM101~2 1.11 25 1.25 0 0.54 机械振捣 1.00 0.00 1.003 1.09 30 1.18 0.1 0.76 人工振捣 1.10 0.05 0.864 1.07 40 1.10 0.2 1.00 蒸汽养护0.85 0.10 0.765 1.04 50 1.00 0.3 1.03 高压釜处理0.54 0.15 0.687 1.00 60 0.88 0.4 1.20 0.20 0.6110 0.96 70 0.77 0.5 1.31 0.25 0.55 14~18 0.93 80 0.70 0.6 1.4040~90 0.93 90 0.54 0.7 1.43≥90 0.93 0.8 1.44注：L——底板混凝土截面周长；F——底板混凝土截面面积；E a、F a——钢筋的弹性模量、截面积；E b、F b——混凝土弹性模量、截面积。
