手绘建筑图框线标准1.指北针：①可在图纸的适当位置绘制。
②指针方向为北向，圆用细实线，直径为24mm，指针尾部宽度为3mm，指针针尖处应注写“北”或“N”字。
③如需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。
2. 平面图线型：①凡是剖到的墙、柱的断面轮廓线，宜用粗实线绘制。
②门扇的开启示意线用中粗实线表示，其余可见投影线用细实线表示。
3. 立面图线型：①立面图的最外轮廓线为粗实线绘制。
②凸出墙面的雨篷、阳台、柱子、窗台、窗楣、台阶、花池等投影线用中粗线绘制。
③地坪线用加粗线（粗于标准粗度的1.5～2倍）绘制。
④门、窗及墙面分格线、落水管以及材料符号引出线、说明引出线等用细实线绘制。
4. 剖面图线型：①凡是剖到的墙、板、梁等构件的剖切线用粗实线绘制；②没剖到的其他构件的投影，用细实线绘制。
5.详图索引标志：①详图索引标志，其水平直径线及符号圆圈均用细实线绘制，圆的直径为10mm。
②水平直径线将圆分为上下两半，上方注写详图编号，下方注写详图所在图纸编号。
③详图绘制在本张图纸上，则仅用细实线在索引标志的下半圆内画一段水平细实线。
④索引的详图采用标准图，应在索引标志的水平直径的延长线上加注标准图集的编号。
⑤索引标志的引出线宜采用水平方向的直线或与水平方向呈30°、45°、60°、90°的直线，以及经上述角度再折成水平方向的折线。
文字说明宜注写在引出线横线的上方，引出线应对准索引符号的圆心。
6.详图标志：①详图的位置和编号，应以详图符号表示。
②详图标志以粗实线绘制，直径为14mm。
③详图与被索引的图样，同在一张图纸内时，应在详图标志内用阿拉伯数字注明详图的编号。
④不在一张图纸内时，用细实线在详图标志内画一水平直径，上半圆中注明详图编号，下半圆注明被索引图纸的图纸编号。
7.多层次构造：①屋面、楼面、地面为多层次构造。
②多层次构造的引出线，应通过被引出的各层。
手绘A3-建筑平面图要求20200301
手绘A3-建筑平面图要求
一、图绘内容
教材203页一层平面图，仅画一半，即1~9轴，家具不画。
二、绘图比例
1:100，例如1~2轴标注的尺寸为3600，画在图上为36mm。
2、其余未说明的线均用细实线，线宽0.25mm。
三、补充尺寸
墙厚240，M1门宽1000，M2门宽600，M3门宽700。
其余未注明的、或依据已知尺寸无法计算出的尺寸自定，但要左右对称。
四、字号要求
图名10号字，比例、校名及专业7号字，其余5号字。
四、补充门窗绘制详图
五、备注
1、所给的例图“手绘A3-建筑平面图例图”中有部分错误（例如标题栏尺寸绘制错误；4轴交D轴与6轴交D轴处不对称等），不要完全照抄。
2、凸窗C3凸出尺寸自定，凸窗由4根折线组成，最外侧及最内侧的折线用中实线，与普通窗户的画法类似。
3、指北针画法详见教材193页。
4、本文件将依据大家的疑问不定时更新。
建筑平面图绘制规范
用户在绘制建筑平面图时，无论是绘制底层平面图、楼层平面图、屋顶平面图等时，应遵循相应的绘制要求，才能使绘制的图形更加符合规范1.图纸幅面A4图纸幅面是210×297mm，A3图纸幅面是297×420mm，A2图纸幅面是420 ×594mm，A1图纸幅面是594×841mm，其图框的尺寸见相关的制图标准。
2.图名及比例建筑平面图的常用比利是1：50、1：100、1：150、1：200、1：300.图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。
3.图线图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
当用户选用A2图纸时，建议选用b=0.7mm（粗线）、0.5b=0.35mm（中线）、0.25mm（中线）、0.25b=0.18mm（细线），当用户选用A3图纸时，建议选用b=0.5mm（粗线）、0.5b=0.25mm（中线）、0.25b=0.13mm(细线）。
在AutoCAD中，实现为Continuous、虚线为ACAD_ISOO2W100或dashed、单点长画线为ACAD_ISOO4W100或Center、双点长画线为ACAD_ISOO5W100或Phantom。
4.字体汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。
5.尺寸标注尺寸界限应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2~3mm。
尺寸起止符号一般用中粗（0.5b）斜短线绘制，其斜度方向与尺寸界线成顺时针45°，长度宜为2~3mm。
半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。
互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，应将大尺寸标在外侧，小尺寸标在内侧。
建筑设计手绘制图规范brrl
• 标题栏 • 会签栏
2.线型
基本线宽b：2.0，1.4，1.0，0.7mm…
推荐线宽组： 0.7 0.35 0.18
名称
粗
实线
中 细 名称
中 虚线
细
点划 粗
线
细
折断线
波浪线
线宽 b
0.5b
0.25b 线宽
0.5b
0.25b b 0.25b 0.25b 0.25b
用途
1、平、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线 2、建筑立面图或室内立面图的外轮廓线 3、建筑构造详图中被剖切的主要部分的轮廓线 4、建筑构配件详图中的外轮廓线 5、平、立、剖面图的剖切符号 1、平、剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线 2、建筑平、立、剖面图中建筑构配件的轮廓线 3、建筑构造详图及建筑构配件详图中的一般轮廓线 尺寸线、尺寸界线、图例线、索引符号、标高符号、详图材料做法引出线等
剖面图中的尺寸标注 • 外部尺寸 – 总高度，层高，窗洞及窗间墙高度，各主要部位（室外 地坪、出入口地面、窗台、门窗顶、檐口墙顶）的标高。 • 内部尺寸 – 各层楼地面标高，楼梯平台标高，门洞高度
建筑剖面图
剖面图的名称必须与平面图上所标的剖切位置和剖视方向一致。
剖切符号： （1）剖视的剖切符号应由剖切位置线及投射方向线组成，均
➢ 指北针 （1）指北针的形状宜如图所示，其圆的直径宜为24mm，用细实线绘制； （2）指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。 （3）需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8.
建筑平面图
形成：假想用一个水平剖切平面沿房屋的门窗洞口的位置把 房屋切开，移去上部之后，画出的水平剖面图，称为建筑平 面图，简称平面图。
建筑设计方案模板手绘
建筑设计方案模板手绘建筑设计方案是建筑师在建筑项目初期，通过草图、手绘、模型等形式对建筑设计进行初步表达和展示的过程。
手绘作为一种直观、灵活的表达方式，常常被用于建筑设计师在设计方案初期的表达和沟通。
本文将介绍建筑设计方案模板手绘的一般规范和要求，并给出一个简单的示例。
一、建筑设计方案模板手绘的规范要求1. 纸张选择：使用透明的素描纸或者白纸，根据实际需要选择大小。
2. 绘画工具：使用铅笔、细线笔和水彩等工具进行手绘。
3. 比例尺：根据实际需求，在绘图前确定好比例尺，在绘图过程中需要按照比例进行绘制。
4. 布局和构图：在纸张上进行合理的布局和构图，保证图纸的整体美观和清晰度。
5. 线条粗细和强弱：根据绘图的需要，合理运用不同粗细的线条，突出主体和细节。
6. 阴影和明暗：通过阴影和明暗的处理，突出建筑的立体感和空间感。
7. 标注和注释：在手绘上进行必要的标注和注释，例如建筑名称、分区功能等。
二、建筑设计方案模板手绘示例下面是一个建筑设计方案模板手绘示例，以展示一个简单的建筑设计方案：（插入示例手绘图）该手绘图展示了一个住宅建筑设计方案，主要包括建筑的外观、布局和功能区划等内容。
在手绘图的左侧，通过线条和阴影的处理，展示了建筑的外观形态。
主体建筑采用了现代简洁的设计风格，整体呈现出流线型的感觉。
同时，通过粗细不一的线条，突出了建筑的主要立面和入口。
在手绘图的右侧，展示了建筑的平面布局和分区功能。
通过分区的不同填充方式和标注，清晰地表达了建筑的功能划分和空间组织。
同时，通过阴影的处理，突出了室内外的对比和空间层次感。
整个手绘图通过合理的布局和构图，突出了建筑的形态和功能，同时保证了图纸的整洁和美观。
总结：建筑设计方案模板手绘是建筑设计师在设计初期进行沟通和表达的重要手段之一。
通过规范的要求和合适的示例，可以帮助建筑师更好地展示和传达自己的设计意图。
希望本文对你在建筑设计方案模板手绘方面有所帮助。

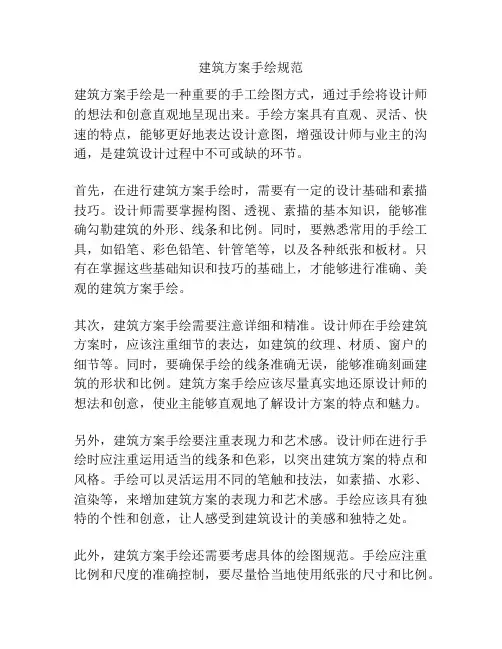

建筑方案手绘规范

建筑方案手绘规范建筑方案手绘是一种重要的手工绘图方式，通过手绘将设计师的想法和创意直观地呈现出来。
手绘方案具有直观、灵活、快速的特点，能够更好地表达设计意图，增强设计师与业主的沟通，是建筑设计过程中不可或缺的环节。
首先，在进行建筑方案手绘时，需要有一定的设计基础和素描技巧。
设计师需要掌握构图、透视、素描的基本知识，能够准确勾勒建筑的外形、线条和比例。
同时，要熟悉常用的手绘工具，如铅笔、彩色铅笔、针管笔等，以及各种纸张和板材。
只有在掌握这些基础知识和技巧的基础上，才能够进行准确、美观的建筑方案手绘。
其次，建筑方案手绘需要注意详细和精准。
设计师在手绘建筑方案时，应该注重细节的表达，如建筑的纹理、材质、窗户的细节等。
同时，要确保手绘的线条准确无误，能够准确刻画建筑的形状和比例。
建筑方案手绘应该尽量真实地还原设计师的想法和创意，使业主能够直观地了解设计方案的特点和魅力。
另外，建筑方案手绘要注重表现力和艺术感。
设计师在进行手绘时应注重运用适当的线条和色彩，以突出建筑方案的特点和风格。
手绘可以灵活运用不同的笔触和技法，如素描、水彩、渲染等，来增加建筑方案的表现力和艺术感。
手绘应该具有独特的个性和创意，让人感受到建筑设计的美感和独特之处。
此外，建筑方案手绘还需要考虑具体的绘图规范。
手绘应注重比例和尺度的准确控制，要尽量恰当地使用纸张的尺寸和比例。
同时，要注意图面的布局和排版，确保文字和图形的清晰和易读。
建筑方案手绘还可以适当地标注一些关键的信息，如建筑的功能、面积、层数等，方便业主和观众理解和评价。
最后，建筑方案手绘需要不断地实践和提高。
设计师在进行手绘时，应积极参与各类绘图比赛和展览，与其他设计师交流和学习。
同时，要不断学习新的绘图技法和工具，丰富自己的绘图技能和风格。
只有通过不断的实践和提高，才能够创作出更好的建筑方案手绘作品。
总之，建筑方案手绘是建筑设计过程中不可或缺的环节。
设计师需要掌握一定的设计基础和素描技巧，注重细节和精准，注重表现力和艺术感，遵循具体的绘图规范，并不断实践和提高。
建筑物平面图的编绘规范
建筑物平面图的编绘规范建筑物平面图是建筑设计中至关重要的一环，它不仅是设计师对建筑构造和布局的呈现，也是建筑项目各方之间沟通交流的桥梁。
然而，由于建筑项目的复杂性和多元性，平面图的编绘规范显得尤为重要。
本文将从准备工作、符号规范和表达方式三个方面来探讨建筑物平面图的编绘规范。
准备工作是平面图编绘的基础，其目的是为了保证最终绘制出的平面图准确、清晰且易读。
首先，设计师需要充分了解项目，包括项目的规模、用途、功能需求等。
在此基础上，设计师可以开始绘制项目的主要构造图，如平面布局图、立面图和横切面图。
这些构造图是平面图的基础，能够清晰地表达建筑物的结构和布局。
其次，符号规范是保证平面图统一性的关键。
在平面图中，各种符号代表着不同的建筑元素，如墙体、门窗、家具等。
因此，设计师需要熟悉并遵循符号规范。
符号规范包括符号的形状、大小、颜色等要素，以及符号之间的相互关系。
通过遵循符号规范，可以保证不同设计师绘制的平面图在表达上的一致性，方便施工人员的理解和操作。
表达方式是平面图编绘的艺术，它既能够准确传达设计意图，又能够展现建筑物的美感。
首先，设计师可以使用不同的线型和线宽来区分建筑元素。
粗实线常用于表示主体结构，而细实线则常用于表示细部构造。
虚线可以用来表示特殊构造或变化。
其次，设计师可以使用不同的颜色来区分不同的功能区域。
比如，红色可以用于表示危险区域，绿色可以用于表示绿化区域。
通过使用不同的颜色，可以使平面图更具层次感和可读性。
此外，建筑物平面图还可以使用图形、阴影和填充等技巧来增强表达效果。
比如，设计师可以使用渐变阴影来表示立面的凸凹变化，使用填充图案来表示材料的种类和质感。
这些技巧在增加平面图美感的同时，也能够使平面图更加生动和易读。
综上所述，建筑物平面图的编绘规范是建筑设计中不可忽视的重要环节。
通过准备工作、符号规范和表达方式的规范，可以确保平面图准确、清晰地表达设计意图，提高沟通效率，为建筑项目的顺利进行提供支持。
建筑设计绘操作规程
建筑设计绘操作规程一、引言建筑设计绘操作规程是指在建筑设计过程中，为了保证图纸质量和设计效果，统一绘图标准和规范操作流程的文件。
本规程旨在规范建筑设计绘图工作的各项要求，提高绘图质量和效率。
二、适用范围本操作规程适用于建筑设计过程中所有的绘图工作，包括平面图、立面图、剖面图、施工图等。
三、绘图软件要求1.采用专业的建筑设计软件进行绘图，如AutoCAD、SketchUp等。
2.确保使用的软件版本与团队内其他成员一致，以免出现兼容性问题。
四、绘图比例1.根据具体图纸的要求，选择适当的比例进行绘图。
2.常用比例有1:100、1:200、1:500等，根据设计需求确定。
五、图纸规范1.图纸尺寸：按照国家标准规定的大小进行绘制，如A0、A1、A2等。
2.图纸边框：包括图纸名称、设计单位、比例尺、图号等必要信息，并且符合国家标准。
六、绘图流程1.基础图纸绘制：首先根据设计要求，绘制建筑的平面图、立面图和剖面图等基础图纸。
2.详图绘制：在基础图纸的基础上，细化绘制各个构件的详图，包括柱子、梁、墙等。
3.标注和图例：对绘制的图纸进行标注，标明各个构件的尺寸、材料等信息，并添加图例说明。
4.图纸审查：由专业人员对绘制的图纸进行审查，确保符合设计要求和规范。
七、绘图注意事项1.确保图纸的准确性和完整性，避免出现错误或遗漏。
2.标注清晰易读，避免模糊不清或混淆的情况。
3.使用统一的字体和字号，保证整体的协调性。
4.图纸颜色使用规范，尽量避免多余的颜色和线条。
5.图纸保存和备份，确保绘图文件的安全性和可追溯性。
八、总结本建筑设计绘操作规程旨在规范建筑设计过程中的绘图工作，提高绘图质量和效率。
通过严格执行本规程，可以减少错误和纠正成本，确保设计的准确性和完整性。
建筑设计绘操作规程是建筑设计流程中必不可少的重要环节，对于建筑项目的顺利进行具有重要意义。
建筑方案绘图要求有哪些
建筑方案绘图要求有哪些建筑方案绘图是建筑设计中非常重要的一环，它能够直观地展示出建筑的形态、布局以及空间分配等方面的信息。
为了保证绘图的准确性和专业性，建筑方案绘图有一些基本要求。
下面我将详细介绍一下。
首先，建筑方案绘图要求具备一定的比例关系。
比例关系是指通过绘图将真实的建筑物缩小到一定比例进行表达。
常用的比例尺有1:100、1:200、1:500等。
合理选择比例关系可以使得建筑方案绘图更加清晰、易懂，并且可以用于测量和计算。
其次，建筑方案绘图要求建筑物的平面布局清晰明了。
平面布局包括建筑物各个功能区域的位置和分隔，如室内空间的划分、楼梯、走廊、门窗等。
在绘图过程中，要保持平面布局的简洁和一致性，以便于用户直观地理解建筑物的功能和结构。
再次，建筑方案绘图要求注重建筑物的立面效果。
立面效果包括建筑物外观的形式、材质和装饰等方面。
在绘图过程中，要准确地表达建筑物各个外墙面、窗户、门以及装饰细节等。
通过合理的颜色和阴影处理，可以表现出建筑物的立体感和空间感，使绘图更具立体感和逼真度。
此外，建筑方案绘图还要求标注建筑物的尺寸。
尺寸标注是为了让用户了解建筑物的具体大小和空间分配情况。
在绘图过程中，要准确地标注建筑物的长度、宽度、高度等尺寸参数。
标注尺寸可以使用线段、箭头、数字等符号，在图纸上清晰可见。
最后，建筑方案绘图要求绘制建筑物的剖面图。
剖面图是指对建筑物从某个方向进行切割，展示建筑物内部结构和空间组织的图纸。
在绘制剖面图时，要准确地表达建筑物的楼层结构、梁柱位置、墙体厚度等。
通过剖面图可以更好地展示建筑物内部空间的布局和连接关系。
综上所述，建筑方案绘图的要求涉及比例关系、平面布局、立面效果、尺寸标注和剖面图等方面。
这些要求能够保证绘图的准确性和专业性，使得建筑方案能够更好地呈现给用户和相关人员。
通过良好的绘图，可以使建筑方案更加易懂、直观，从而提高设计效果和建筑质量。
建筑抄绘基本规范(大一)
建筑平、立、 1：50，1：100，1：200 剖面图
建筑局部放 大图
建筑构造详 图
1：10，1：20，1：50
1：1，1：2，1：5， 1：10，1：20，1：50
通常先按建筑图布置的基本要求布置图面，注意预留标注尺寸、标高等所 需图幅，然后依平面图、立面图、剖面图、详图的顺序画建底稿。同一图 纸上底稿均完成后，才加深图线。 1、图面的布置 ⑴ 平面图的方向宜与总平面图一致
剖面图的绘图步骤
（1）画地面线、楼面线、屋面线、内外墙轴线及休息平台面线
（2）画墙轮廓线、楼板层、屋面层、休息平台的厚度线 （3）画剖切到的门窗洞口及投影可见的门窗洞口，楼梯段，栏杆扶手等 （4）画剩余的台阶、花台等 （5）布置标注 ：尺寸标注如被剖切到的墙、柱的轴线间距； 外部高度方向的总高、定位、细部三道尺寸； 其它如墙段、门窗洞口等高度尺寸； 标高标注如室外地坪、楼地面、阳台、檐口、女儿墙、台阶、平台等 处的标高。 （6）检查无误后整理图面，按要求加深、加粗图线 （7）书写数字、图名等文字 （后两项待平、立、剖全部底稿图完成后一起进行）
布置标高楼地面阳台檐口女儿墙台阶平台等处标高尺寸标注索引符号及文字说明的位置等只标注外部尺寸也只需对外墙轴线进行编号按要求轻画字格和数字字母字高导线5检查无误后整理图面按要求加深加粗图线6书写数字图名等文字后两项待平立剖全部底稿图完成后一起进行立面图的画图步骤711画地面线楼面线屋面线内外墙轴线及休息平台面线2画墙轮廓线楼板层屋面层休息平台的厚度线3画剖切到的门窗洞口及投影可见的门窗洞口楼梯段栏杆扶手等4画剩余的台阶花台等5布置标注
表示。
风向频率玫瑰图
北
N NW NE 重庆
NW
33
E
西
建筑手绘图纸作图细则
作图细则
1、正式图绘制纯墨线或水彩表现均可。
必须绘制图框，图框应加粗。
2、墨线表达要分粗、中、细线型。
如粗线表达总平面图建筑外轮廓，立面图建筑外轮廓，地坪线等，中粗可表示立面上前后关系，总平面图建筑屋顶错落关系等，细线可表示门、窗等。
3、平面图的建筑外墙线应加粗，其中略过门洞、窗洞。
4、其余功能用房应画出大致布置。
5、所有房间都应标注功能名称。
6、图纸中应画图方案构思的过程分析图，并赋以简单的文字说明。
7、总平面图应做场地设计，规划道路和站前广场，绿化，硬化铺地，停车位，，行车路线等。
8、平面图和立面图中有高差变化处应标注高差变化。
9、第一张图纸上应写明：站房建筑面积、站前广场面积，发车位车位数、驻站车位数、绿化率等。
10、共标注3道尺寸线
11、所有柱要涂实。
立面应表达配景。
12、立面图地坪线应加最粗，外轮廓因加第二粗，转折和前后变化位置因加中粗，其他部分细线。
13、一层平面应尽可能多的表达场地和外环境。
14、其他内容要求一律按制图标准绘制。
注：正图绘制需严格按照建筑制图规范和本细则进行。
不按要求的图纸按部分逐一扣分。
建筑设计CAD制图的规范
建筑设计CAD制图的规范1．总则1．1 目的1．1．1规范化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规范化管理和成果的共享1．2 适用范围1．2．1本规范适用于所有工程项目的工程制图和CAD制图1．2．2本规范所指施工图纸为：平面图顶面图立面图构造结点图配套装置家具图及水工电工改造图等1．3 工作风格1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰完整所有图面的表达方式均保持一致1．4依据1．4．1本规范的基本依据是GB/T50001-----2001房屋建筑制图统一标准，如有相驳之处，则以GB/T50001-----2001房屋建筑制图统一标准为准2．图纸排序2．1 施工图编排顺序：1 图封面2 设计说明3 图纸目录4 装饰施工图（平面图顶面图立面图剖面图构造节点图详图）5 给水平面改造施工图，排水平面改造施工图6 电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件同一图形文件内字型数目不要超过四种以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可Romans.shx(西文花体)romand.shx（西文花体）bold.shx（西文黑体）txt.shx（西文单线体）simpelx(西文单线体)st64f.shx（汉字宋体）ht64f.shx（汉字黑体）kt64f.shx（汉字楷体）fs64f.shx（汉字仿宋）hztxt.shx（汉字单线）3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线说明文字一般应位于图面右侧4．图式4．1图纸幅面：图纸图幅以A3图纸为主4．2图纸尺寸规格（表2）图纸种类图纸宽度（mm）图纸高度(mm) 备注A0 1189 841A1 841 594A2 594 420A3 420 297A4 297 210 主要用于目录变更修改等4．3特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)4．4一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)4．4图纸的格式：采用横向格式，式样见附tukuang.dwg文件4．5标题与会签栏：标题与会签栏内容包括：图纸名称设计单位图名设计编号设计人绘图人审批人审定（客户）等方面内容，为便于查阅，标题与会签栏设在图框内右5．制图5．1线型5．1．1常用绘图线型有实线虚线折断线点划线等一般分粗线中粗线细线三种5．1．2线型宽用：0.4mm0.2mm0.15mm0.07mm四种5．1．3所有施工图纸，均参照表5所列笔宽绘制，线型及其宽度所适用的范围如下表：名称线型线宽适用范围粗实线0.4mm 构筑物的外轮廓线剖切位置线地面线详图符号图纸的图框线标题与会签栏中粗实线0.2mm 家具的装饰结构的轮廓线标注尺寸的起止短划线细实线0.15mm 家具和装饰结构的辅助线标注尺寸线材料说明文字文字引出线索引符号的圆圈标注文字最细实线0.07mm 填充线中粗虚线0.2mm 需要画出的看不到的轮廓线细点划线0.15mm 中心线对称线定位轴线细的双点划线0.15mm 假想轮廓线成型以前的原始轮廓线粗点划线0.4mm 结构图中梁或构架的位置线折断线0.15mm 不需要画全的断开界线5．1．4线宽与绘图色彩的对应：0.4 mm宽线为白色(墙体),0.2 mm宽线为浅蓝色(家私),0.15 mm宽线为绿色（装饰结构的辅助线门窗线）黄色（材料说明文字文字引出线）红色（标注尺寸线）0.07 mm宽线为浅灰色(填充线)5．2标注5. 2. 1 尺寸标注线型为0.15mm宽的细实线5．2．2起止符号为0.20mm宽的斜中粗线，其倾斜方向与尺寸界线成顺时针45度角，长度为2-3mm5．2．3尺寸数字：在一般情况下，当尺寸线为水平方向时，数字注写于尺寸线的上方，当尺寸线为垂直方向时，数字注写于尺寸线左边数字大小为绘图比例的二倍5．2．4尺寸标注5．2．4．1 尺寸数字宜标注于图样轮廓线以外，不宜与图纸文字及符号等相交5．2．4．2 互相平行的尺寸线，应从被注的图形轮廓线由近向远排列，小尺寸线应距轮廓线较近，大尺寸线应距轮廓线较远5．2．4．3度的尺寸标注：在某些施工图中5．2．4．4标注数字为黑体5．3比例5．3．1图纸可用比例：1：11：21：51：101：20 1：251：501：1001：2001：5001：:10005．3．2 同一张图纸中，不宜出现三种以上的比例5．3．3平面图顶面图给排水施工图电气改造图等按构筑主体大小一般定为1：501：1001：1501：2005．3．4 立面图一般为1：201：255．3．5详图构造结点图一般为1：201：10，1：21：15．3．6比例标注置于图名右边外加（）5．4制图常用符号5．4．1 剖切符号：图5．4．1 剖视的剖切符号说明：剖切符号二大项1表示剖切位置2表示剖切方向上图中12剖线表示平面图的全面剖示；3剖线表示局部断面图的剖视5．4．2轴线轴线圆均应以细实线绘制圆的直径8mm5．4．3索引符号，索引符号的圆及直径均应以细实线绘制圆的直径10mm（a）(b) (c)图5．4．3 用于索引剖面详图的索引符号索引符号圆用0.15线宽的细实线1 圈内上部数字表示详图编号，下部数字表示详图所在的图纸编号2如果详图设在本页内，圈内下部即可用一水平细实线表示（见图5．4．3 b）3所索引的详图是局部剖面（或断面）详图时，索引符号在引出线的一侧加画一剖切位置线，引出线在剖切位置线的另一侧，即表示该剖面（或断面）是向哪个方向作的剖视，图表示从上向下投影5．4．4 详图：详图符号以粗实线绘制，直径为14mm5．4．5引出线：引出线均采用水平向0.25宽细线，文字说明均写於水平线之上同时引出几个相同部分的引出线，宜互相平行图5．4．5引出线图5．4．5共同引出线5．4．6尺寸标注：尺寸界线尺寸线，应用细实线绘制，端部出头2mm尺寸起止符号用中粗线绘制，其倾斜方向与尺寸线成顺时针45°，长度为2~3mm5．4．7标高：0．15 2．80标高符号以等腰三角形表示，凡三角形尖角无横线者，又用于平面图，顶面图，如图（一），有横线者，其横线应指被注的剖立面的高度，尖角可指向上或指向下以m为单位5．4．8连接符号：连接符号是以折断线表示需连接的部位，应以折断线两端靠图样一侧的大写英文字母表示连接编号，两个被连接的图样必须用相同的字母编号5．4．9坡度：0．2%（一）图百分数表示坡度比例，箭头表示坡度方向；（二）图多用于屋面坡度（以m为单位）5．4．10立面投影符号：箭头方向表示该方向的投影，圆圈内的字母表示投影面的编号，横下数字表示投影立面图的编号5．6图常用图例5．6．1常用图例遵照房屋建筑制图统一标准(GBJ186)，总图制图标准(GBJ103-87)，GB/T50001-----2001房屋建筑制图统一标准图例规定5．6．2 制图常用剖（立）面图例：图例说明图例说明混凝土水钢筋混凝土非承重空心砖硬质承重砖瓷砖或类似材料石材（砌体地面贴面）防水层玻璃镜粉刷墙面6．图层6．1 采用图层的目的是用于组织管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出图层具有颜色线形状态等属性6．2 图层组织根据不同的用途阶段实体属性和使用对象可采取不同的方法，但应具有一定的逻辑性，便于操作各类实体应放置在不同的图层上，如平面图中，轴线标注和第三道尺寸应分层标注，标注门窗洞口的细部尺寸应分层表示；厨厕洁具及其标注等单独设置图层表示；标高等尺寸也应独立分层表示6．3在采用CAD技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件墙层门窗层家私层字标注层填充层说明文字0.4mm实线0.15mm实线0.20mm实线0.15mm实线0.07mm实线0.15mm实线白色绿色浅蓝色红色浅灰色黄色7．保存7．1保存位置7．1．1施工图效果图存放于项目目录文件夹中7．1．2图块模块集中存放且归类整理7．2文件名7．2．1绘图文件的命名规则：CAD文件的命名应简单明潦易记，易于交换数据设计图纸可按设计工种和图纸目录顺序命名，如：装饰施工图为Z1Z2,初步设计加注C,如ZC1ZC2;电气为E1E2,初步设计加注C,如EC1EC2;给排水为S1S2,初步设计加注C,如SC1SC2;通风为H1H2,初步设计加注C,如HC1HC2等8．审图8．1 正常审图8．1．1正常审图指工程量在30万元以下的设计制图8．1．2正常审图由设计部经理和设计总监进行审核8．1．3制图审核审定均为手写签名8．1．4审核合格后加盖出图章8．1．5审核结果由审核人予以登记8．2特殊审图8．2．1特殊审图指工程量在30万元以上的设计制图8．2．3 特殊审图由各分公司设计主管或经理会同设计部经理或分公司负责人进行审核8．2．4 审核合格后加盖出图章8．2．5 审核结果由分公司审核人予以登记8．3仲裁8．3．1公司审核人与设计师对审核结果发生分歧，交设计部总监仲裁9．管理9．1装订9．1．1 设计师对设计方案统一装订9．1．2经审核合格的全套施工方案，外加公司施工图封面，并套以塑料保护套后，由装订机打孔装订9．2 存档9．2. 1装订完好的施工方案交档案管理员统一管理9．2. 2设计师与档案管理员办理相应交接手续。
建筑方案绘图要求
建筑方案绘图要求建筑方案绘图是建筑设计中的重要环节，准确、清晰地呈现设计师的构思是绘图的首要要求。
下面是建筑方案绘图的要求。
1.图纸尺寸与比例：建筑方案绘图一般采用A1、A2或A3纸张，根据实际需要选择合适的尺寸。
在绘制时要保持图纸的比例准确，一般常用的比例有1:50、1:100、1:200等。
2.图纸布局：建筑方案绘图要求以设计为中心，合理安排各个构件的位置和大小。
整个绘图页面要保持整洁、有序，避免图纸过于杂乱和拥挤。
3.平面图：平面图是建筑方案绘图的重要组成部分，它直观地展示了建筑物的布局和空间关系。
平面图要求绘制准确、清晰，标注房间名称和面积，符号和线条要精细，表达直观，方便理解。
4.立面图：立面图是建筑外立面设计的表现形式，它要求绘制建筑物各个立面的图示，包括建筑物的形状、立面比例、窗户和门的位置等。
立面图要求线条精细、比例准确，建筑物的整体形象要表现出来。
5.剖面图：剖面图是建筑内部结构和空间布局的展示，它要求准确绘制建筑物的各个部分和构件的位置和形状。
剖面图要求线条清晰、比例准确，标注各个构件的尺寸和材料。
6.细部图：细部图是对建筑物细节的展示，包括窗户、门、楼梯、天花板等部分的设计。
细部图要求标注细节部分的尺寸和材料，线条要细致，清晰表达设计意图。
7.符号标注：建筑方案绘图要求使用统一的符号和标注，便于阅读和理解。
符号要准确表达设计要求，标注要简洁明了，标示建筑物的名称、尺寸、用途等。
8.颜色和阴影：建筑方案绘图可以使用色彩和阴影来增强表现力，使设计更加逼真、生动。
颜色和阴影要与设计风格相协调，不得过于夸张和突兀。
以上就是建筑方案绘图的要求，通过准确、清晰地绘制图纸，能够更好的展示设计师的创意和构思，为后续施工提供重要的参考依据。
建筑绘图标准和规范
绘图标准和规范1.绘图人员绘图时必须保证和草图一致，不能任意改变草图和房屋模样。
绘制墙体时必须保证同一平面，同一直线。
2.如遇到石木结构，绘图时必须按照砖木结构绘制。
同理如遇到石混结构，绘图时必须按照砖混结构绘制。
3.如遇到土木﹑砖木和砖混结构时，一层平面图（阳台）必须用虚线画出。
同一结构情况下，二层平面图(阳台和房屋必须用墙体，但必须把中间墙体删除，形成联通结构。
如遇到不同结构时，二层平面图房屋和阳台之间中间要求加大门进行区分。
4.如遇到双和多结构时，占地面积：就是一层面积（不同结构之和）其中建筑面积要求分开并说明。
5.特殊情况下，如遇到全混结构，绘制一层平面图（阳台小于1.5米，不进行绘制和不算面积。
同理绘制一层平面图（阳台大于等于1.5米）时必须用虚线并计算面积，如遇到阳半和偏半时计算面积除以2，如遇到阳全和偏全时，计算面积常规算法。
6.如遇到房屋砖混双阳台同一结构，一层平面图用虚线进行绘制，但其次阳台不进行绘制。
如有房屋与阳台与其次阳台与再次房屋连接时，绘制房屋前需要空出其次阳台的距离再进行绘制。
但绘制再次房屋前须保证其次阳台的空余距离然进行绘制（全混一的情况下）。
如遇到双阳台全混二时，一层其次阳台不进行绘制，但二层平面图，其次阳台必须用虚线画出。
7.如遇到共用墙房屋，东西南北方向必须标注和说明与谁共用墙。
如遇到铁皮房屋统一用简易房进行绘制。
如遇到地下室房屋绘图时需要分开并说明（如地下室平面图，一层平面图），占地面积就是一层面积，建筑面积分开并说明。
手绘工程图的设计和标准
手绘工程图的设计和标准手绘工程图是工程师在进行产品设计、施工方案等方面重要的辅助手段。
手绘工程图具有直观、准确、便携等优点，是电脑绘图等数字化工具所不能替代的。
在工程图设计和标准方面，需要注意以下几点：一、手绘工程图必须准确无误在进行手绘工程图时，必须严格按照设计要求进行，并通过多次校验、验证。
图上需标注完整的尺寸、线型、标识等信息，并进行合理的布局和结构。
在进行二次设计、施工方案的制定时，必须以手绘图为基础，进行调整和修改。
二、手绘工程图必须具有规范性手绘工程图设计和标准需要遵循相关的标准规范，例如GB/T 15700-1995《技术制图规则》、GB 6165-1985《技术图表示法》等等。
这些规范要求图纸必须统一、合理、规整，且符合国家标准和行业标准，以保障工程质量。
三、手绘工程图必须与地形相符手绘工程图在设计和标准方面，需要紧密结合实地情况。
例如，在制定建筑施工方案时，需要考虑到周边的地形、环境、交通等因素，并进行相应的标注和说明，以保障施工效率和安全性。
四、手绘工程图要重视标识和注释手绘工程图中，标识和注释是十分重要的部分。
在进行手绘图设计时，需要做到标识引导清晰、内容准确、字迹工整。
在图上进行注释时，需要注意清晰明了、表达准确、易理解。
五、手绘工程图的防抄袭和保密在进行手绘工程图设计和标准时，需要注意防止文化侵权和知识产权的侵害。
因此，需要采取一定的防抄袭和保密措施，例如在图上进行密封、文号标注等方式，以保护知识产权。
手绘工程图在工程设计和施工方案等方面具有不可替代的作用，必须按照相关规范和标准进行设计和制定。
在进行手绘图设计时，需要考虑到实际情况和实际需求，并进行严格把关，以保障工程质量和安全效益。
建筑设计方案模板手绘图
建筑设计方案模板手绘图在建筑设计领域，方案模板手绘图是一种常用的表达方式，它可以直观地展示出建筑设计师的创意和想法。
通过手绘图，设计师能够将自己的设计理念、空间布局以及建筑风格等元素传达给他人。
下面我将介绍一种适用于建筑设计方案模板手绘图的格式和要点。
一、格式要求1.用适当的比例：手绘图应该按照适当的比例绘制，以确保最终呈现出来的效果准确而专业。
比如，可以使用1:100或1:200的比例来绘制建筑平面图，使用1:50或1:100的比例来绘制立面图。
2.使用明确的线条：手绘图应该使用明确的线条来勾勒建筑的外形以及细节，如墙体、窗户、门等。
粗细的线条可以用来区分不同的元素，例如粗线条用于定义主要结构，而细线条则用于表示细节。
3.注明比例尺和方向指示：在手绘图中，一定要注明比例尺和方向指示，以便观看者能够更好地理解和解读图纸。
比例尺和方向指示可以放在图纸的一角或者边缘位置。
4.颜色运用合理：手绘图可以运用适量的颜色来补充和突出建筑的特点。
可以使用彩色铅笔、水彩或者色彩过滤器来添加合适的色彩效果。
但同时需要注意不要过度使用颜色，以免影响画面的清晰度。
二、绘图要点1.准备工作：在开始绘制手绘图之前，一定要做好充分的准备工作。
例如，对建筑设计方案进行深入研究，了解建筑的结构和特点，同时收集相关的参考资料和素材。
2.图纸准备：选择适合的图纸来进行手绘，比如常见的白纸、素描纸或者水彩纸等。
同时，在绘制手绘图之前，可以在图纸上使用铅笔轻轻勾勒出建筑的轮廓，以便在后续的绘画过程中更加准确地绘制。
3.构图和比例：在绘制手绘图时，要注意合理的构图和比例。
可以先用简单的几何形状来勾勒建筑的基本轮廓，然后逐渐添加细节和立体感。
在绘制建筑内部布局和细部时，可以更加注重比例和细节的表达。
4.线条和阴影：线条和阴影是手绘图中非常重要的表现手法。
要通过线条的使用来强调建筑的结构和特点，如运用粗线条来勾勒建筑的主体结构，用细线条来描绘细部装饰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
索引符号与详图符号
索引符号
图样中的某一局部或构件，如需另见详图，应以索引符号索引。 索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以 细实线绘制。索引符号应按下列规定编写: （1） 索引出的详图，如与被索引的详图同在一张图纸内，应在索引符 号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水 平细实线。 （2）索引出的详图，如与被索引的详图不在同一张图纸内，应在索引 符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中 用阿拉伯数字注明该详图所在图纸的编号。数字较多时，可加文字标注。 （3） 索引出的详图，如采用标准图，应在索引符号水平直径的延长线 上加注该标准图册的编号。 索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线， 并以引出线引出索引符号，引出线所在的一侧应为投射方向。
建筑剖面图
形成：假想用一个垂直剖切平面把房屋剖开，将观察者与剖切 平面之间的部分房屋移开，把留下的部分对与剖切平面平行的 投影面作正投影，所得到的正投影图，称为建筑剖面图。 表达内容：表达垂直方向的内部构造和结构形式，分层情况， 层高，上下各层的交通联系，各主要部位标高，门窗洞高度及 窗间墙的高度。 剖面图中的尺寸标注 • 外部尺寸 – 总高度，层高，窗洞及窗间墙高度，各主要部位（室外 地坪、出入口地面、窗台、门窗顶、檐口墙顶）的标高。 • 内部尺寸 – 各层楼地面标高，楼梯平台标高，门洞高度
建筑详图
因为平、立、剖面图比例较小，无法表达清楚某些部位的构造做 法、尺寸大小及所用材料等，故需用较大的比例绘制某些部位或结构 的的图样，作为施工的依据。这种图样称为建筑详图。
特点：比例大(一般不小于1:20)，尺寸标注齐全、准确，文字说明详 尽 。 建筑详图是建筑细部的施工图，是建筑平面图、立面图、剖面图 等基本图纸的补充和深化，是建筑工程的细部施工、建筑构配件的制 作及编制预决算的依据。
表达内容：平面功能布局，结构（柱网）、墙体、门窗、楼 梯的位置和尺寸等。
命名：沿底层门窗洞口切开后得到的平面图，称为底层平面 图，沿二层门窗洞口切开后得到的平面图，称为二层平面图， 依次可以得到三层、四层的平面图。 当某些楼层平面相同时，可以只画出其中一个平面图，称其 为标准层平面图。 房屋屋顶的水平投影图称为屋顶平面图。
投影图。
表达内容：建筑立面图是用来表示建筑物的外貌，门窗、阳台 雨蓬、花池、勒脚等的形式和位置，墙面装修做法。 命名 • 方法一：按房屋的朝向命名
• 方法二：反映出入口为主立面图，其余分别为左、右、背 立面图
• 方法三：用定位轴线命名，如①～⑨立面图。
正立面图
左侧立面图
背立面图 平面图
图线
பைடு நூலகம்
尺寸的排列与布局
（1）尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等 相交。 （2）互相平行的尺寸线应从被注写的图样轮廓线由近及远整齐 排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。 （3）平行排列的尺寸线的间距，宜为7-10mm，并应保持一致。
建筑立面图
形成：建筑立面图是建筑物外墙在平行于该外墙面的投影面上的正
建筑剖面图
剖面图的名称必须与平面图上所标的剖切位置和剖视方向一致。
剖切符号： （1）剖视的剖切符号应由剖切位置线及投射方向线组成，均 应以粗实线绘制。剖切位置线的长度宜为6～10mm；投射方 向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～ 6mm。绘制时，剖视的剖切符号不应与其他图线相接触。 （2） 剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左 至右、由下至上连续编排，并应注写在剖视方向线的端部。 （3）需要转折的剖切位置线，应在转角的外侧加注与该符 号相同的编号。 （4）建(构)筑物剖面图的剖切符号宜注在±0.00标高的平面 图上。
地坪线、外轮廓线、主要建筑体块轮廓、其他图线
空调预留孔
白水泥粉面
雨水管
相对标高
浅蓝色马赛克贴面
浅红色马赛克贴面
标高零点
门
窗
定位轴线
立面图
1:100
标高符号
（1）标高符号应以等腰直角三角形表示，按图所示形式用细实线绘制，如 标注位置不够，也可以按如所示形式绘制 ； （2）标高符号的尖端应指向被注高度的位置。尖端一般应向下，也可向上。 标高数字应注写在标高符号的左侧或右侧。 （3）标高数字以米为单位，注写到小数点以后第三位。在总平面图中，可 注写到小数点以后第二位。 （4）零点标高应注写成±0.000，正数标高不注“+”，负数标高应注“-”， 例如3.000，-6.000.
指北针 （1）指北针的形状宜如图所示，其圆的直径宜为24mm，用细实线绘制； （2）指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。 （3）需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8.
建筑平面图
形成：假想用一个水平剖切平面沿房屋的门窗洞口的位置把 房屋切开，移去上部之后，画出的水平剖面图，称为建筑平 面图，简称平面图。
二、建筑图纸
建筑基本图纸包括： 总平面图 建筑平面图 建筑立面图 建筑剖面图 建筑详图（墙身、楼梯、门、窗）。
总平面图
建筑总平面图是假设在 建设区的上空向下投影所 得的水平投影图。 建筑总平面图是采用俯 视（水平）投影的图示方 法，反映一定范围内原有、 新建、拟建、即将拆除的 建筑及其所处周围环境、 地形地貌、道路绿化等情 况的水平投影图。
建筑平面图
尺寸标注
• 尺寸界限：应用细实线绘制，一般应与被注长度垂直，其一端 应离开图样轮廓不小于2mm，另一端宜超出尺寸线2~3mm。 • 尺寸线：应用细实线绘制，应与被注长度平行。图样本身的任 何图线均不得用作尺寸线。 • 尺寸起止符号：一般用中粗斜短线绘制，其倾斜方向应与尺寸 界线成顺时针45度角，长度宜为2-3mm。 • 尺寸数字：图样上的尺寸单位，除标高及总平面以米为单位意 外，其他必须以毫米为单位。 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部， 如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线 的外侧，中间相邻的尺寸数字可错开注写。
