物理人教版九年级全册191家庭电路(4)精品PPT课件
合集下载
人教版物理九年级全册19.1家庭电路课件共15张PPT
现代家庭中能离开电吗？
现代家庭生活离不开电，你知道电能是 样进入家庭使各种用电器工作的吗？
第十九章 第１节
家庭电路
学习目标
1.家庭电路有哪些部分组成，能说清楚 各部分的作用。
2.怎样辨别火线和零线？试电笔的使用。
3.了解三线插头的使用与漏电保护器的 作用。
4.激发学生学习物理的热情，提高安全 用电意识。
活动一
自学课本105-107页，完成学案上 的题。并进行小组合作交流，然后展 示学习成果。
活动二
合作探究 试电笔的结构和使用.
（1）试电笔的结构？怎样使用？ （2）为什么使用试电笔人体不会触电？
正 确
正 确
错
错
误
误
活动三
自学课本107-108页，小学习成果。
例题：接线方式
两孔插座 左零右火
三孔插座 左零右火中接地
火线 零线 接地
课堂小结
1．家庭电路由哪些部分组成?各部分的作用 是什么？
2．怎样辨别火线和零线？了解三线插头的 使用与漏电保护器的作用。
当堂检测：
学生完成学案上的检测题。
作业：
完成动手动脑学物理第2、3、4题。
现代家庭生活离不开电，你知道电能是 样进入家庭使各种用电器工作的吗？
第十九章 第１节
家庭电路
学习目标
1.家庭电路有哪些部分组成，能说清楚 各部分的作用。
2.怎样辨别火线和零线？试电笔的使用。
3.了解三线插头的使用与漏电保护器的 作用。
4.激发学生学习物理的热情，提高安全 用电意识。
活动一
自学课本105-107页，完成学案上 的题。并进行小组合作交流，然后展 示学习成果。
活动二
合作探究 试电笔的结构和使用.
（1）试电笔的结构？怎样使用？ （2）为什么使用试电笔人体不会触电？
正 确
正 确
错
错
误
误
活动三
自学课本107-108页，小学习成果。
例题：接线方式
两孔插座 左零右火
三孔插座 左零右火中接地
火线 零线 接地
课堂小结
1．家庭电路由哪些部分组成?各部分的作用 是什么？
2．怎样辨别火线和零线？了解三线插头的 使用与漏电保护器的作用。
当堂检测：
学生完成学案上的检测题。
作业：
完成动手动脑学物理第2、3、4题。
新人教版九年级物理全册教学课件19.1 家庭电路 (共82张PPT)
接地线是为了防止发生漏电而使用电器 金属外壳带电造成的触电事故。
注意
1、家庭电路中开关不能单独作为一个 支路，必须和它控制的用电器串联 后接入电路中。
2、用电器接入电路的顺序： 火线——开关——用电器——零线
√
×
一、进户线
进户线有两条一条叫做零线；一条叫端线 俗称火线； 火线与零线/地线之间的电压为220v， 零线与地线之间的电压为0v；正常情况下 零下不带电
图1—8—7
家庭电路之 ——故障
家庭电路常见故障有两种： 断路、短路
断路（开路）进户零线断路
干路
1全部电路都无法工作; 2只要一条支路接通,测电笔接哪
断
断路
都发光;
进户火线断路
路
支路
1全部电路都无法工作; 2测电笔接哪 都不发光;
断路
只有该支路无接相连
用电器短路
9、插座 并联 在电路中，三脚插头插
入三孔插座后，除了把用电器的用电部位 连入电路外，还把用电器金的属外壳 和
大地 电。
连接起来，这样可以防止人体触
1
1
3
2
2 3
10、家庭电路中的触电事故是人体直接 或间接接触 火线 并与零线或大地 构成 闭合电路造成的。
11、安全电压是 不高于36V ；螺丝 口灯的螺旋外套一定接零 线。
()
B
A、50盏；
B、54盏；
C、56盏；
D、 60盏
55
三、电路连接
请在图中用导线连接一个三孔插座和一盏 带开关的电灯的照明电路． 根据安全用电原则，将如图所示的元件连 入电路．
1、 如图是家庭电路的示意图，请 把该电路连接完整
供
电 电能
《家庭电路》人教版九年级初三物理PPT课件
第1节 电流过大的原因
MENTAL HEALTH COUNSELING PPT
讲解人： 时间：2020.5.20
课堂导入
最近几年，我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线 换成更粗的，电能表换成额定最大电流更大的。你知道为什么要这样改造吗？
一、家用电器的总功率对家庭电路的影响
1.演示实验
人教版九年级物理（初中）
第十九章 生活用电
第1节 家庭电路
MENTAL HEALTH COUNSELING PPT
讲解人： 时间：2020.5.20
课堂导入
我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、 洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？
一、家庭电路的组成
3.各部分的作用
（1）电能表 ①作用：测量用电器消耗电能的多少。 ②安装：安装在干路上，总开关之前。 ③读数：前后两次读数之差；红色方框中(最后一 位)是小数。 如图： 3135.7 kw ·h
一、家庭电路的组成
（2）总开关：
（1）作用：：控制整个电路的通断
（2）安装：串联在干路中；闸刀开关安装时，静触头一定 要在上边，切不可
三、保险丝的作用
保持滑动变阻器滑片位置不变，即保持电路中电流不变。在A、B间换上一段较粗的保险丝，
接通电路。观察现象： 现象：保险丝和铜丝均完好，没有断开。 结论：能使细保险丝熔断的电流，不一定能让粗保险丝熔断。 4. 规格：保险丝的规格用额定电流来表示。
熔断电流是额定电流的两倍。 保险丝越粗，额定电流和熔断电流越大。
本堂重点 家庭电路的组成部分及作用。 本堂难点 试电笔的构造和漏电保护器的作用。
课堂练习
MENTAL HEALTH COUNSELING PPT
讲解人： 时间：2020.5.20
课堂导入
最近几年，我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线 换成更粗的，电能表换成额定最大电流更大的。你知道为什么要这样改造吗？
一、家用电器的总功率对家庭电路的影响
1.演示实验
人教版九年级物理（初中）
第十九章 生活用电
第1节 家庭电路
MENTAL HEALTH COUNSELING PPT
讲解人： 时间：2020.5.20
课堂导入
我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、 洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？
一、家庭电路的组成
3.各部分的作用
（1）电能表 ①作用：测量用电器消耗电能的多少。 ②安装：安装在干路上，总开关之前。 ③读数：前后两次读数之差；红色方框中(最后一 位)是小数。 如图： 3135.7 kw ·h
一、家庭电路的组成
（2）总开关：
（1）作用：：控制整个电路的通断
（2）安装：串联在干路中；闸刀开关安装时，静触头一定 要在上边，切不可
三、保险丝的作用
保持滑动变阻器滑片位置不变，即保持电路中电流不变。在A、B间换上一段较粗的保险丝，
接通电路。观察现象： 现象：保险丝和铜丝均完好，没有断开。 结论：能使细保险丝熔断的电流，不一定能让粗保险丝熔断。 4. 规格：保险丝的规格用额定电流来表示。
熔断电流是额定电流的两倍。 保险丝越粗，额定电流和熔断电流越大。
本堂重点 家庭电路的组成部分及作用。 本堂难点 试电笔的构造和漏电保护器的作用。
课堂练习
部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt
四、用电原则：
❖不接触低压带电体 ❖不靠近高压带电体
❖（
小结：
❖家庭电路由哪些部分组成？ ❖电能表是测什么的呢？“220V 5A”表示什么 ❖保险丝的材料和作用？ ❖三孔插座的第三个孔是接什么的？ ❖测电笔是用来测什么的？怎样使用？ ❖家庭电路中电流过大的原因是什么? ❖什么叫触电？ ❖触电的形式有哪几种？ ❖用电的原则是什么？
[ 答 ]由于开关接在火线上，当拉开开关切断电 路时，灯座或其他用电器就脱离了火线，这时 人接触灯座或其他用电器就不会触电。
[例2]图①中接线有几处错误？请逐一指出并 加以说明。
[分析]可从闸刀开关和 插座的作用去考虑。
[ 答 ]有两个错误。第一个错误是闸刀开关装倒了。如 果照此装法，拉开闸刀开关，更换熔丝时就势必带电 操作，而且被拉开的闸刀在重力的作用下，可能会落 下接通电路，所以很不安全。正确的装法应该是静触 头在上，动触头在下。第二个错误是将插座串联接在 火线上了，这会影响用电器的正常工作和安全使用。
➢人体直接或间接接触到带电体（家庭电路 中指火线）造成的。
❖当通过人体的电流为8~10毫安时，人手就 很难摆脱带电体
❖当通过人体的电流达到100毫安时，短时间 内人就会窒息致死。
❖人体的安全电压是：不高于36V
二、触电的形式：
火线 零线
我来 帮你！
想救我， 给（我1）穿单上线绝缘鞋 或给我触一电张干燥的木凳吧
[例3]在家庭电路中，电能表总要装在总开关之前，这 是因为______。除了每个用电器安装开关外，还应在 电能表后面加总开关，这是因为______。在家庭电路 中，各照明设备和插座间采用并联，这是为了______。 家庭电路中安装插座的好处是______。
[分析]可从电能表、闸刀开、插座的作用及用电器的工 作条件去考虑。

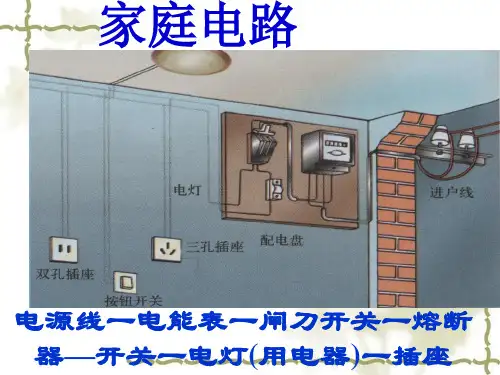

新人教版九年级物理全册19.1 家庭电路课件 (共28张PPT)
答：零线对地电压是0V，此时没有电流产生， 当然不会使氖管发光。
（3）使用测电笔时，为什么不能用手碰笔尖的金属体?
答：当用手碰笔尖的金属体时，人体两 端就有220V的电压，这时产生的强电 流就会流过人体，发生安全事故。
5、元件的连接 电灯与开关串联，开关接在火线上 电灯与电灯并联在火线与零线之间 电灯与插座并联在火线与零线之间 插座与插座并联在火线与零线之间
A、使插头的造型更美观
D
B、插入插座中可更稳固
C、有利于识别火线和零线插脚
D、插入插座时，可确保用电器外壳先接地
它比其它两脚稍长一些，插插头时能使家用电器
的金属外壳先接地，拔插头时能使金属外壳后离 开地线，即使家用电器因绝缘不好“漏电”，人
也不会触电
小结：1
➢家庭电路中的两根电线，一根叫 零 线， 另一根叫 火 线。火线和零线之间有220V 的电压，零线和地之间 没有电压。
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/172021/3/172021/3/172021/3/17
谢谢观看
• 10、人的志向通常和他们的能力成正比例。2021/3/172021/3/172021/3/173/17/2021 8:09:26 AM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/172021/3/172021/3/17Mar-2117-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/172021/3/172021/3/17Wednesday, March 17, 2021 • 13、志不立，天下无可成之事。2021/3/172021/3/172021/3/172021/3/173/17/2021
（3）使用测电笔时，为什么不能用手碰笔尖的金属体?
答：当用手碰笔尖的金属体时，人体两 端就有220V的电压，这时产生的强电 流就会流过人体，发生安全事故。
5、元件的连接 电灯与开关串联，开关接在火线上 电灯与电灯并联在火线与零线之间 电灯与插座并联在火线与零线之间 插座与插座并联在火线与零线之间
A、使插头的造型更美观
D
B、插入插座中可更稳固
C、有利于识别火线和零线插脚
D、插入插座时，可确保用电器外壳先接地
它比其它两脚稍长一些，插插头时能使家用电器
的金属外壳先接地，拔插头时能使金属外壳后离 开地线，即使家用电器因绝缘不好“漏电”，人
也不会触电
小结：1
➢家庭电路中的两根电线，一根叫 零 线， 另一根叫 火 线。火线和零线之间有220V 的电压，零线和地之间 没有电压。
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/172021/3/172021/3/172021/3/17
谢谢观看
• 10、人的志向通常和他们的能力成正比例。2021/3/172021/3/172021/3/173/17/2021 8:09:26 AM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/172021/3/172021/3/17Mar-2117-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/172021/3/172021/3/17Wednesday, March 17, 2021 • 13、志不立，天下无可成之事。2021/3/172021/3/172021/3/172021/3/173/17/2021
新人教版九年级物理19.1 家庭电路课件 (共24张PPT)
随堂练习 7.按题目要求作图：如图所示，将三孔插座 正确接入家庭电路。
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/3/52021/3/5Friday, March 05, 2021
• 10、人的志向通常和他们的能力成正比例。2021/3/52021/3/52021/3/53/5/2021 12:07:12 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/52021/3/52021/3/5Mar-215-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/52021/3/52021/3/5Friday, March 05, 2021 • 13、志不立，天下无可成之事。2021/3/52021/3/52021/3/52021/3/53/5/2021
家庭用电
学校：________ 教师：________
一、家庭电路的组成 你知道常见的家庭电路由哪些部分组成吗 ？
点击画面播放
一、家庭电路的组成
1.进户线
220 V 220 V
火线
零线 0V
大地
家庭电路的电能是通过电网从发电厂输送来的。我 国家庭电路的电压是220V。
一、家庭电路的组成 2．电能表 （1）作用：
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
九年级物理全册19.1家庭电路课件(新人教版)_21-25
接线方式
火线（L） 零线 (N) 接地 (E)
两孔插座
三孔插座
左零右火上接地
讲授新课
用
零线 火线
电
器
外
壳
没
有
接
地
接地
讲授新课
用 电 器 外 壳 接 地
插座与插头 交界处
零线 火线
接地
（2）接地线的优点：
如果用电器的外壳和电源之间的绝 缘损坏，使外壳带电，电流就会流 入大地，不致对人造成伤害。
注（1）白炽灯： ①利用电流热效应工作。 ②螺口接零线，金属柱接火线。 （2）家用电器外壳是金属的必须使用三孔插 座，使外壳接地。
2．漏电保护器
在新建的楼房里，总 开关上大多都装有漏 电保护器。 站在地上的人不小心接 触火线，电流经过人体 流入大地，这时漏电保 护器会迅速切断电流， 对人身起到保护作用。
（作用：可以对人身触电、导线漏电、插座接错线等
起保护作用。）
” 但是没谁被麻雀的宏伟计划和慷慨相助的善举所感动，反而是一阵冷嘲热讽的挖苦声： “不自量力的吹牛专家，怎么不掂量掂量你那翅膀有几斤几两重?” “真是大言不惭，本事不大却口气不小，为什么不说把太阳一口给吞了呢?” “多伟大的计划呀，真不知天高地厚，但愿太阳别把它给先烤焦了。
乌鸦和猫头鹰同住在一棵大树上，他们成了邻居。后兔与前兔打招呼：你得挺住，多跑一会儿，把狮子拖累;等狮子再来追我时，我就能跑赢它了 。 商务伴游
各式各样的作家，也常常把稻草扔给读者。 回想着猩猩阿毛成了游《金刚》的形象代言人，狐狸阿丽成了某知名服装品牌的首席顾问，还有乌龟阿呆刚换的限量版敞篷跑车……这一切都让 阿彪羡慕在眼里，嫉妒在心里。，” 苍蝇伤心极了，它愤怒绝望地咀咒这些不明事理的人们
最新部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt
A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了
9、某人声称自己具有特异功能——不怕电，他把灯泡接在了两 根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这 两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而 瞠目结舌，对此，下列说法不正确的是（ B ）
A、这是伪科学的欺骗行为
进户线
❖ 从变压器上引出的低压供电线路，一根火线， 一根零线，电流从火线流向零线，沿途分别 进入每家每户，称为进户线。
❖ 注意：火线和零线不能直接相连（短路）， 必须在火线和零线之间接入用电器才能相连。 （直接接用电器或通过插座接用电器）
接入顺序
❖ 进户线先接电能表，再接总开关和保护设备， 然后接电灯、插座和其他用电器。
封闭管式熔断器
有关保险丝
思考： ❖家用保险丝是由熔点较 低
的铅锑合金制成的。
❖当有过大的电流通过时，保险丝产生较 多的 热量 ，使它的温度达到 熔点， 保险丝 熔化，自动切断电路，起到保险 作用。
❖保险丝应安装在 干 路上。
b、保险丝材料： 一般由电阻率较大熔点较低的铅锑金属合金 做成的。 c、保险丝选择： 保险丝的电流等于或稍大于电路中正常工作 的电流。
触电的急救
首先切断电源，然后进行抢 救或灭火。
课堂小结
家庭电路的组成
组成：电能表、总开关、保险盒、 插座 和电灯等
保险丝的作用
空气开关——新型的保险装置
生
火线和零线
火线和零线
活
试电笔
用
单线触
电
低压触电 电 双线触电
常 识
触电的类型
高压电弧触电 高压触电
高压跨步电压触电
触电的急救
首先马上切断电源 人工呼吸
9、某人声称自己具有特异功能——不怕电，他把灯泡接在了两 根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这 两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而 瞠目结舌，对此，下列说法不正确的是（ B ）
A、这是伪科学的欺骗行为
进户线
❖ 从变压器上引出的低压供电线路，一根火线， 一根零线，电流从火线流向零线，沿途分别 进入每家每户，称为进户线。
❖ 注意：火线和零线不能直接相连（短路）， 必须在火线和零线之间接入用电器才能相连。 （直接接用电器或通过插座接用电器）
接入顺序
❖ 进户线先接电能表，再接总开关和保护设备， 然后接电灯、插座和其他用电器。
封闭管式熔断器
有关保险丝
思考： ❖家用保险丝是由熔点较 低
的铅锑合金制成的。
❖当有过大的电流通过时，保险丝产生较 多的 热量 ，使它的温度达到 熔点， 保险丝 熔化，自动切断电路，起到保险 作用。
❖保险丝应安装在 干 路上。
b、保险丝材料： 一般由电阻率较大熔点较低的铅锑金属合金 做成的。 c、保险丝选择： 保险丝的电流等于或稍大于电路中正常工作 的电流。
触电的急救
首先切断电源，然后进行抢 救或灭火。
课堂小结
家庭电路的组成
组成：电能表、总开关、保险盒、 插座 和电灯等
保险丝的作用
空气开关——新型的保险装置
生
火线和零线
火线和零线
活
试电笔
用
单线触
电
低压触电 电 双线触电
常 识
触电的类型
高压电弧触电 高压触电
高压跨步电压触电
触电的急救
首先马上切断电源 人工呼吸
新人教版九年级物理全册课件家庭电路24张ppt
中间接地
接用电部分
接
金
属
左零 右火
外 壳
接法：左零右火 三孔插座
思考讨论：
空气开关和漏
漏电保护器
电保护器安装在如 图所示的位置有什 么好处？
某部分电路出现问题时及时 断开，对其他部分互不影响
课堂练习
1、教室里的日光灯正常工作电压为_2_2_0_ V， 消耗的是__电___能，家用电器之间是 _并__联__连 接的。(选填“串联”或“并联”) 开关和用 电器之间是 串联的。1kW·h的电可供“220V 800W”的电饭锅正常工作__1_.2_5__h;某电能表 的盘面上标有“3000R／kW ·h’’的字样,它表 示_每__消__耗_一__度__电__，__铝__盘_要__转__过__3_0_0_0_转____.
使用方法：
笔尖金属体接触被测线，手接触笔尾金属体，氖管亮，则被测线为火线。
氖管发光的是火线。
插座可以接电视、冰箱、洗 衣机等家用电器。
家庭电路的组成
火线 零线
火线 零线
火线 零线
➢电灯及其开关的接 法
灯泡的螺旋套接零线， 开关接火线
火线 零线
有金属外壳的家用电器，外壳一定要接 地。
两孔插座
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
新人教版九年级物理全册课件19.1 家庭电路 (共39张PPT)
教学重点
家庭电路的组成，辨别火线与零线。
教学难点
火线、零线、保护地线和漏电保护。
家庭灯光装饰
家庭灯光装饰
家庭电路的组成
一、家庭电路的组成
家庭电路是最常见、最基本的实用电 路。前几章我们做电学实验时，通常用 干电池或学生电源等来提供电能，而家 庭照明和家用电器所用的电能是从发电 厂通过输电线送来的。我国家庭电路的 电压是220V。
插入式保险盒
一、家庭电路的组成
现在新建居民楼电路中的 保险装置一般采用空气开关， 空气开关安装在电能表后， 当电路中电流过大时，空气 开关自动断开，切断电路， 俗称跳闸。在找出电流过大 的原因并把问题解决之后， 重新闭合空气开关就可以了。
二、火线和零线
进户线有两条输电线中，一条叫做端线， 俗称火线，另一根叫做零线。零线在入户之 前已经和大地相连。
三、三脚插头和漏电保护器
洗衣机、电冰箱等用电器 的电源插头有三条线，其中 一条接火线（通常标有 “L”），一条接零线（通常 标有“N”），第三条线标着 “E”，它是做什么的？。三、三Fra bibliotek插头和漏电保护器
原来，插头上标着E的导 线和用电器的金属外壳相连， 插座上相应的导线和室外的 大地相连。万一用电器的外 壳和电源火线之间的绝缘损 坏，使外壳带电，电流就会 流入大地，不致对人造成伤 害。
• 10、人的志向通常和他们的能力成正比例。2021/3/172021/3/172021/3/173/17/2021 8:46:40 AM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/172021/3/172021/3/17Mar-2117-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/172021/3/172021/3/17Wednesday, March 17, 2021 • 13、志不立，天下无可成之事。2021/3/172021/3/172021/3/172021/3/173/17/2021
九年级物理全册_191_家庭电路教学_新版新人教版PPT教案
知识点一 知识点二
例1 从进户开始,室内照明电路组成顺序是( ) A.电能表、保险盒、总开关、用电器 B.电能表、总开关、保险盒、用电器 C.总开关、电能表、保险盒、用电器 D.电能表、总开关、用电器、保险盒 解析:家庭电路主要由进入家庭的进户线、电能表、总开关、保 险丝、开关、插座、用电器组成。进户线、电能表、总开关、保 险丝的顺序不能颠倒。进户线进入用户,首先经过电能表,然后再 接总开关,防止偷电;保险丝一定接在总开关后面,方便更换保险丝 。为了保证各用电器之间互不影响,各个用电器间是并联的。故选 B。 答案:B
九年级物理全册_191_家庭电路教学_新 版新人教版
会计学
1
第1节 家庭电路
知识点一 知识点二
知识点一家庭电路的组成和各部分功能
(1)进户线:进户线有两根,其中一根是火线,一根是零线。 (2)电能表: 位置:供电线路在接其他元件之前,首先接电能表,也可以说电能 表要接在干路上; 作用:测量用户在一定时间内消耗的电能的仪器。 (3)闸刀开关: 位置:在电能表后,保险丝之前。
知识点一 知识点二
(4)保险丝 作用:保护电路。在电路电流过大时,自动熔断,切断电路。 (5)用电器 位置:在保险丝后。
知识点一 知识点二
拓展归纳:1.闸刀开关安装时静触头一定要在上面,切不可倒装。
2.空气开关: 空气开关的工作原理是利用双金属片在温度升高时形变程度不 同,而自动断开电源的电工设备。当电路过载或短路时,电路的电 流大,电磁脱扣器会自动断开电源,起到保护电路的作用。
知识点一 知识点二
例2 如图为张洁同学演示使用试电笔的几种握笔方法,其中正 确的是( )
A.(b)和(c) B.(a)和(c) C.(a)和(d) D.(b)和(d) 解析:使用试电笔时,手如果不接触尾部金属体,氖管不会发光,是 辨别不出火线和零线的;手如果接触笔尖金属体会发生触电事故。 所以(a)(c)符合操作规则,(b)(d)不符合。故选B。 答案:B
新人教版九年级物理全册 第十九章19.1 家庭电路 (共33张PPT)
试电 笔
大 人体 地
刚刚你已经被连 接在220V的家庭
电路当中！
试电笔的构造：
笔尖金属体
笔尾金属体
电阻 氖管
弹簧
试电笔的组装：
火线暴露 搭在了金属外壳上
很容易造成触电事故
将洗衣机用 一根导线接地
相当于人体被短接
三、三脚插头
火线
Live Wire
地线
零线
Neutral Wire
三脚插头
三脚插头
小结
练习
要能产生大量的热
在长度、横截面积、温度都 相同的情况下，铅锑合金的 电阻比较大。
铅锑合金的电阻率比较大
ቤተ መጻሕፍቲ ባይዱ能及时熔断自己
熔点表（标准大气压下）
物质种类 铜 铁
铅锑合金
熔点/℃ 1083 1535 246
铅锑合金的熔点比较低
火线 零线 地线
不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月9日星期六2022/4/92022/4/92022/4/9 书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/92022/4/92022/4/94/9/2022 正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/92022/4/9April 9, 2022 书籍是屹立在时间的汪洋大海中的灯塔。
铅锑合金
连接方式：要串联在电路中
材料：要能产生大量的热 要能及时熔断自己
4．保险装置 保险丝
材料：铅锑合金的电阻率比较大 铅锑合金的熔点比较低
作原用理： 电路中电流过大时，自动切 断电路，起到保护作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
第十九章 第１节
观察
家庭装修—布线
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
1. 进户线
220 V
220 V
火线 零线 0V 大地
2．电能表 （1）作用： 测量用电器消耗电能
的多少。 （2）安装：
安装在干路上，在总 开关之前。
（3）读数：
123.4 kw ·h
（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否则为零线。
试电笔的正确使用！
错误的使用方法
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要连接在火线和用电器
之间。
电灯及其开关的接法
控制 电灯的开 关应与电 灯串联， 并且要接 在火线上
课堂小结
1．家庭电路由进户线、电能表、总开关、 保险装置、用电器、导线等组成，了解各部分的 作用。
2．用试电笔可以辨别火线和零线，了解三 线插头的使用与漏电保护器的作用。
课堂检测
1、关于家庭电路，下列说法中不正确的是（ C） A、电能表用来显示用户所用的电能，应安装 在干路上
B、保险丝安装在总开关后，当电路中有大电 流通过时会熔断
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX
气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
空气开关
二、火线和零线
220 V 220 V
如何辨别火线和零线？ 用试电笔！
火线 零线 0V 大地
试电笔
二、火线和零线
1．试电笔
（1）作用：辨别火线和零线。
（2）构造： 弹簧 氖管
电阻
笔尾金属体
笔尖金属体
接火线
电灯的开关接在零线和灯泡之间 电灯的开关接在火线和灯泡之间
三、三线插头和漏电保护器 1．三线插头
接地
接用电器 外壳
E
E
N
三
L
孔
NL
插
接火线
座接零线两ຫໍສະໝຸດ 插座接用电器接线方式
两孔插座
火线 零线 接地
三孔插座
2．漏电保护器
想一想
空气开关和漏电保护器在电路中分别起什么作 用？这样安装有什么好处？
2．总开关 串联在干路中，控制室内全部电路的通与断。
3．保险装置 ① 作用：
电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。
② 材料：由电阻率较大、熔点较低的铅锑合金制成
③ 注意：选用合适规格的保险丝，不能用铜丝
或者铁丝代替。
插入式保险盒
保险丝
3．保险装置 现在新建居民楼电路中的保险装置一般采用空
D、总开关千万不能倒装，其静触头应在上面
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
第十九章 第１节
观察
家庭装修—布线
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
1. 进户线
220 V
220 V
火线 零线 0V 大地
2．电能表 （1）作用： 测量用电器消耗电能
的多少。 （2）安装：
安装在干路上，在总 开关之前。
（3）读数：
123.4 kw ·h
（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否则为零线。
试电笔的正确使用！
错误的使用方法
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要连接在火线和用电器
之间。
电灯及其开关的接法
控制 电灯的开 关应与电 灯串联， 并且要接 在火线上
课堂小结
1．家庭电路由进户线、电能表、总开关、 保险装置、用电器、导线等组成，了解各部分的 作用。
2．用试电笔可以辨别火线和零线，了解三 线插头的使用与漏电保护器的作用。
课堂检测
1、关于家庭电路，下列说法中不正确的是（ C） A、电能表用来显示用户所用的电能，应安装 在干路上
B、保险丝安装在总开关后，当电路中有大电 流通过时会熔断
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX
气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
空气开关
二、火线和零线
220 V 220 V
如何辨别火线和零线？ 用试电笔！
火线 零线 0V 大地
试电笔
二、火线和零线
1．试电笔
（1）作用：辨别火线和零线。
（2）构造： 弹簧 氖管
电阻
笔尾金属体
笔尖金属体
接火线
电灯的开关接在零线和灯泡之间 电灯的开关接在火线和灯泡之间
三、三线插头和漏电保护器 1．三线插头
接地
接用电器 外壳
E
E
N
三
L
孔
NL
插
接火线
座接零线两ຫໍສະໝຸດ 插座接用电器接线方式
两孔插座
火线 零线 接地
三孔插座
2．漏电保护器
想一想
空气开关和漏电保护器在电路中分别起什么作 用？这样安装有什么好处？
2．总开关 串联在干路中，控制室内全部电路的通与断。
3．保险装置 ① 作用：
电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。
② 材料：由电阻率较大、熔点较低的铅锑合金制成
③ 注意：选用合适规格的保险丝，不能用铜丝
或者铁丝代替。
插入式保险盒
保险丝
3．保险装置 现在新建居民楼电路中的保险装置一般采用空
