打捞工具和工艺
井下打捞工具手册(1)

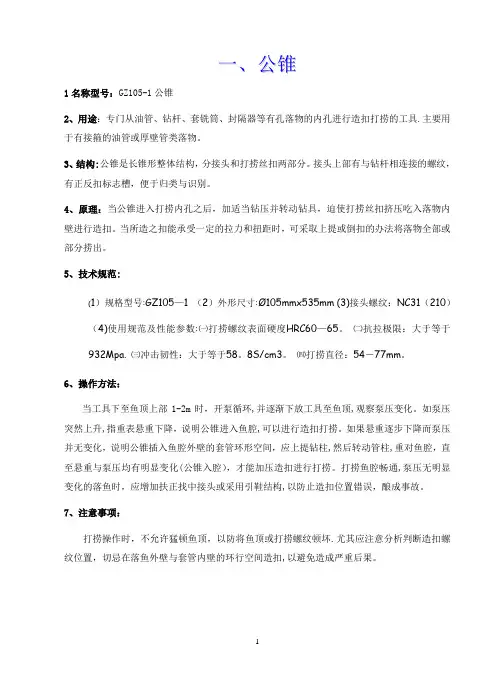

一、公锥1名称型号：GZ105-1公锥2、用途：专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具.主要用于有接箍的油管或厚壁管类落物。
3、结构:公锥是长锥形整体结构，分接头和打捞丝扣两部分。
接头上部有与钻杆相连接的螺纹，有正反扣标志槽，便于归类与识别。
4、原理：当公锥进入打捞内孔之后，加适当钻压并转动钻具，迫使打捞丝扣挤压吃入落物内壁进行造扣。
当所造之扣能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。
5、技术规范:(1）规格型号:GZ105—1 （2）外形尺寸:Ø105mmx535mm (3)接头螺纹：NC31（210）（4)使用规范及性能参数:㈠打捞螺纹表面硬度HRC60—65。
㈡抗拉极限：大于等于932Mpa. ㈢冲击韧性：大于等于58。
8S/cm3。
㈣打捞直径：54－77mm。
6、操作方法：当工具下至鱼顶上部1-2m时，开泵循环,并逐渐下放工具至鱼顶,观察泵压变化。
如泵压突然上升,指重表悬重下降，说明公锥进入鱼腔,可以进行造扣打捞。
如果悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间，应上提钻柱,然后转动管柱,重对鱼腔，直至悬重与泵压均有明显变化(公锥入腔），才能加压造扣进行打捞。
打捞鱼腔畅通,泵压无明显变化的落鱼时，应增加扶正找中接头或采用引鞋结构,以防止造扣位置错误，酿成事故。
7、注意事项：打捞操作时，不允许猛顿鱼顶，以防将鱼顶或打捞螺纹顿坏.尤其应注意分析判断造扣螺纹位置，切忌在落鱼外壁与套管内壁的环行空间造扣,以避免造成严重后果。
二、母锥1、名称型号:MZ/NC31—1母锥2、用途：母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。
可用于无内孔或内孔堵死的圆柱形落物进行打捞。
3、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。
上接头有正反扣标志槽（一道槽为正扣。
两道槽为反扣），本体内锥面上有打捞螺纹.4、原理：母锥工作原理与公锥相同，均依靠打捞丝扣在钻压与扭距作用下，吃入落物外壁造扣,将落物捞出.造扣机理为挤压吃入,不产生切削。
打捞工具
1、公锥1、工具名称：修井公锥2、结构：为长锥形整体结构，分接头（上部有与钻杆相连接的螺纹）和打捞丝扣（正扣、中间有水眼）两部分。
3、技术规范：规格型号： GZ105-1；外型尺寸：∮105*535 mm；接头螺纹： NC31（210）；打捞螺纹表面硬度： HRC60-65；抗拉极限：≥932Mpa；冲击韧性：≥58.8J/cm2；打捞直径： 54-77 mm。
4、工作原理：公锥进入打捞鱼腔之后，加适当钻压旋转钻具迫使打捞螺纹吃入落物内壁进行造扣。
当其能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。
5、操作方法：当工具下至鱼顶上部1-2m时，开泵循环，下放，根据悬重和泵压变化，或加扶正器或加引鞋，使其进入鱼腔并进行造扣打捞。
6、使用范围及用途主要用于打捞落物内腔在54-77的有接箍的油管或厚壁管类落物。
7、注意事项：打捞时，不允许猛顿鱼顶，以防将鱼顶或打捞螺纹顿坏。
切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果。
2、母锥1、名称：母锥2、结构：母锥是长筒形整体结构，由上接头与内锥面上有打捞螺纹本体两部分构成。
3、技术规范：规格型号： MZ/NC31-1；接头螺纹： NC31（210）；外型尺寸：∮114*553mm；4、原理：母锥依靠打捞螺纹在钻压与扭矩作用下，挤压吃入落物外壁造扣，将落物捞出。
5、操作方法：当工具下至鱼顶上部1-2m时，开泵循环，下放观察泵压、悬重变化，迫使鱼顶进入母锥内部进行造扣打捞。
6、使用范围用途：打捞21/2″油管、27/8″钻杆、2″油管接箍等。
7、注意事项打捞时，不允许猛顿鱼顶，以防将鱼顶或打捞螺纹顿坏。
因其外径较大，防卡钻；倒扣时存在多处倒开的缺点，对井下情况较复杂的井，慎重选用。
3、滑块捞矛1、名称：滑块卡瓦打捞矛2、用途及使用范围属于内捞工具，可以打捞钻杆、油管、套铣管、封隔器等有内孔落物。
又可对遇卡管柱进行倒扣或配合其它工具使用（如震击器、倒扣器等）。
打捞工具的选配及操作规程
常见工程事故的工具选择及操作规程目录一、公锥 (2)二、母锥 (4)三、LT-T型可退式卡瓦打捞筒 (6)四、KJ型可弯肘节（可变弯接头） (9)五、LM型可退式打捞矛 (11)六、ZDM型钻具倒扣捞矛 (15)七、DLM型多用套管矛 (16)八、LL型反循环打捞篮 (17)九、NG型机械式内割刀 (19)十、WDJ机械式外割刀 (22)十一、CL强磁打捞器 (25)十二、随钻打捞杯 (27)十三、JKQ键槽扩大器（滑套式键槽破坏器） (29)十四、AJ型安全接头 (31)十五、YSJ 型液压上击器 (33)十六、CSJ 型超级震击器 (36)十七、YJQ型液压加速器 (39)十八、KXJ型开式下击器 (41)十九、BXJ型闭式下击器 (43)二十、DJ型地面震击器 (45)二十一、QJ-A型随钻震击器 (47)二十二、TXG型套铣管 (53)一、公锥1、概述公锥是用在管柱水眼部位造扣，进行打捞作业的一种常用工具，一般用来打捞钻杆、钻挺及套管等。
2、结构原理公锥为一通心圆锥体，打捞螺纹为8扣/25.4mm，锥度1：16。
.打捞螺纹刀刃坚硬而锋利，便于造扣。
打捞螺纹轴向上有4~5道深2.5mm的轴向切削槽，便于造扣和排屑（目前常用的公锥无此切削槽）。
公锥的材质为高强度合金钢，经渗碳淬火、回火，表面硬度达HRC60~65，接头部位硬度为HB=285。
3、使用要点公锥打捞位置一般为钻铤水眼部位、钻杆接头部位和加厚部位、套管与油管接箍等较厚部位。
对于断口壁厚较薄，如钻杆、套管、油管本体则不选用。
3.1 选择公锥一般打捞应选择不带排屑槽的公锥，因为在捞住落鱼后，还要循环钻井液以巩固井壁，防止坍塌和积砂，避免事故进一步恶化。
而带排屑槽的公锥在鱼顶处不能很好的密封，极易形成短路循环。
另外，要选择螺距较大的公锥，螺距越大，螺纹本身的强度越高，越不易滑扣。
3.2 硬度校验公锥螺纹表面硬度必须大于落鱼钢材硬度才可以造扣。
井下常用修井工具介绍、看
(4)工作原理：
■ 当公锥进入打捞落 物内孔之后，加适 当的钻压，并转动 钻具，迫使打捞螺 纹挤压吃入落鱼内 壁进行造扣。当所 造之扣能承受一定 的拉力和扭矩时， 可采用上提或倒扣 的办法将落物全部 或部分捞出。
(5)使用方法
■ ①根据落鱼水眼尺寸选择公锥规格。 ■ ②检查打捞部位螺纹和接头螺纹是否完好无损。 ■ ③测量各部位的尺寸，绘出工具草图，计算鱼顶
(3)工作原理
■ 接箍捞矛实质上是一种 内外螺纹的对扣打捞。 为了能使接箍捞矛进入 接箍，卡瓦沿纵向开了 若干个槽，每两个槽间 便是一个卡瓦片，依其 弹性变形进入接箍母扣 中。又靠芯轴和卡瓦内 外锥面 贴合后的径向胀 力，保持对扣后的连 接性能，从而抓住落鱼。
（4）技术规范
序 规格型 外形尺寸
号
2 油管接箍
3
350
41/2套管
4
JKLM9 φ95X380 21/2 平式油管母
21/2 油管接箍
550 5、52/2套管
0
扣
5
JKLMl φ112X 480 3 平式油管母扣’
3 油管接箍
07
700
52/2、65/8套 管
6
JKLMl φ126X 550 31/2 平式油管母
31/2 油管接箍
700 65/8以上套管
（一）、检测类工具— 铅模
1. 用途
■ 用来探测井下落鱼鱼 顶状态和套管情况。 通过分析铅模同鱼顶 接触留下的印记和深 度，反映出鱼顶的位 置、形状、状态、套 管变形等初步情况， 作为定性的依据，提 供施工作业参考。
2．结构
■ 铅模由接箍1、短 节2、拉筋3及铅 体4等组成，中心 有水眼，以便冲 洗鱼顶。如图1-3 所示。多采用一 次成型的铅模管 铸加工装置。
常用打捞工具及技术参数
常用打捞工具及技术参数工程技术公司-彭辉第一章公锥公锥是打捞管柱内孔部位的一种常用打捞工具。
是由高强度合金钢锻料车制，并经过处理制成。
公锥按照接头螺纹与打捞螺纹规格分为右旋螺纹（正扣公锥）和左旋螺纹（反扣公锥）有的公锥开有排屑槽。
打捞螺纹分锯齿形螺纹和三角形螺纹两种。
•1．技术规格2．操作要点1）根据落鱼水眼尺寸选择公锥规格。
检查打捞部位螺纹与接头螺纹是否完好无损。
2）测量各部位尺寸，绘制草图，计算鱼顶深度与打捞方入。
3）用相当于落鱼硬度的金属敲击非打捞部位螺纹，以此检验打捞螺纹的硬度与韧性。
4）公锥下井时，一般应配接震击器与安全接头。
5）下钻到鱼顶深度以上1—2米开泵冲洗，然后以小排量循环并下探鱼顶。
根据下放深度、泵压、悬重的变化判断公锥是否进入鱼顶。
6）造扣。
造扣时，落鱼尺寸不同，造扣压力也不同。
落鱼尺寸大，造扣钻压也大。
新公锥最大造扣钻压不应超过40千牛。
1：16锥度8扣/英寸的公锥造8扣（指实进扣数）就可以。
7）打捞起钻前，应提起钻具，然后下放到距井底2—3米处猛刹车，检验打捞是否可靠。
起钻要求平稳，严禁转盘卸扣。
•母锥是从鱼顶外部打捞管柱的一种工具。
和公锥一样，也是由高强度合金钢锻料车制，并经过处理制成。
有的母锥也开有排屑槽。
打捞螺纹分锯齿形螺纹和三角形螺纹两种，螺纹规格与公锥相同。
•1．技术规格2．操作要点母锥的使用方法和公锥的基本相同。
1）根据落鱼水眼尺寸选择母锥规格。
检查打捞部位螺纹与接头螺纹是否完好无损。
2）测量各部位尺寸，绘制草图，计算鱼顶深度与打捞方入。
3）用相当于落鱼硬度的金属敲击非打捞部位螺纹，以此检验打捞螺纹的硬度与韧性。
4）母锥下井时，一般应配接震击器与安全接头。
5）下钻到鱼顶深度以上1—2米开泵冲洗，然后以小排量循环并下探鱼顶。
根据下放深度、泵压、悬重的变化判断是否鱼顶进入母锥。
6）造扣。
造扣时，落鱼尺寸不同，造扣压力也不同。
落鱼尺寸大，造扣钻压也大。
新公锥最大造扣钻压不应超过40千牛。
井内落物铅模打捞工具的设计与工艺方法探讨

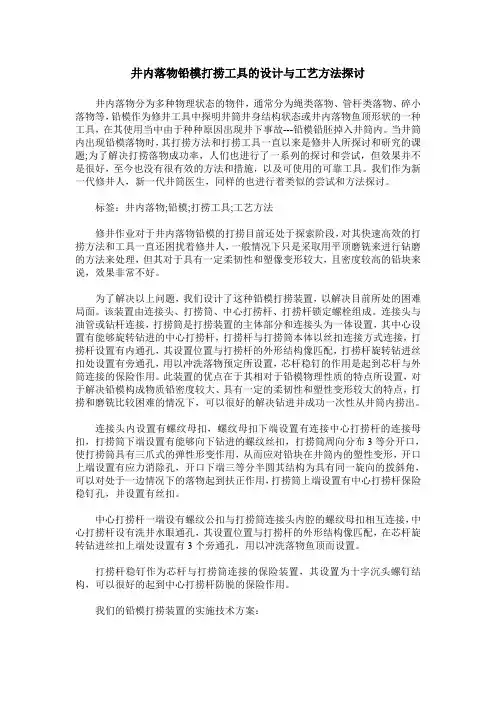

井内落物铅模打捞工具的设计与工艺方法探讨井内落物分为多种物理状态的物件，通常分为绳类落物、管杆类落物、碎小落物等，铅模作为修井工具中探明井筒井身结构状态或井内落物鱼顶形状的一种工具，在其使用当中由于种种原因出现井下事故---铅模铅胚掉入井筒内。
当井筒内出现铅模落物时，其打捞方法和打捞工具一直以来是修井人所探讨和研究的课题;为了解决打捞落物成功率，人们也进行了一系列的探讨和尝试，但效果并不是很好，至今也没有很有效的方法和措施，以及可使用的可靠工具。
我们作为新一代修井人，新一代井筒医生，同样的也进行着类似的尝试和方法探讨。
标签：井内落物;铅模;打捞工具;工艺方法修井作业对于井内落物铅模的打捞目前还处于探索阶段，对其快速高效的打捞方法和工具一直还困扰着修井人，一般情况下只是采取用平顶磨铣来进行钻磨的方法来处理，但其对于具有一定柔韧性和塑像变形较大，且密度较高的铅块来说，效果非常不好。
为了解决以上问题，我们设计了这种铅模打捞装置，以解决目前所处的困难局面。
该装置由连接头、打捞筒、中心打捞杆、打捞杆锁定螺栓组成。
连接头与油管或钻杆连接，打捞筒是打捞装置的主体部分和连接头为一体设置，其中心设置有能够旋转钻进的中心打捞杆，打捞杆与打捞筒本体以丝扣连接方式连接，打捞杆设置有内通孔，其设置位置与打捞杆的外形结构像匹配，打捞杆旋转钻进丝扣处设置有旁通孔，用以冲洗落物预定所设置，芯杆稳钉的作用是起到芯杆与外筒连接的保险作用。
此装置的优点在于其相对于铅模物理性质的特点所设置，对于解决铅模构成物质铅密度较大、具有一定的柔韧性和塑性变形较大的特点，打捞和磨铣比较困难的情况下，可以很好的解决钻进并成功一次性从井筒内捞出。
连接头内设置有螺纹母扣，螺纹母扣下端设置有连接中心打捞杆的连接母扣，打捞筒下端设置有能够向下钻进的螺纹丝扣，打捞筒周向分布3等分开口，使打捞筒具有三爪式的弹性形变作用，从而应对铅块在井筒内的塑性变形，开口上端设置有应力消除孔，开口下端三等分半圆其结构为具有同一旋向的拨斜角，可以对处于一边情况下的落物起到扶正作用，打捞筒上端设置有中心打捞杆保险稳钉孔，并设置有丝扣。
打捞基本技术讲解
但上提钻具时只有挂卡现象而抱不住鱼头，说明卡瓦内径选大了。
若打捞筒选配无误，则鱼顶接触卡瓦时，会有一定阻力，此时不 能转动，可加一定压力使鱼头进入卡瓦，一般为30－50KN，井下磨阻力
较大的情况下，有时需要加100－150KN。若悬重增加，证明已捞住落鱼。
起钻拆卸管柱时，严禁用转盘卸扣，以免落鱼落入井中。当落鱼取出井 口后，不要急于在井口释放，大多数情况将抓住落鱼的捞筒等吊下钻台，
11
打捞常用工具
篮式卡瓦及铣环
12
打捞常用工具
卡瓦打捞筒的操作步骤： 当打捞筒下至距鱼顶0.5～1m处，开泵循环，冲洗鱼顶周围的沉
积物。慢转下放打捞，若鱼头进入引鞋，而在铣鞋位置遇阻，说明鱼头
变形或有毛刺，应加压10－20KN磨铣，如果鱼顶通过铣鞋，加压50－ 100ＫＮ仍进不了卡瓦，说明卡瓦内径选小了。如鱼头能顺利进入卡瓦，
打捞工具及工艺
—油田工具公司—
2011年9月
打捞工具及工艺
需要明确的问题 打捞常用工具 打捞基本技术
打捞基本工艺
2
一、需要明确的问题
1、落物分类
2、打捞方式
3、关键尺寸
4、打捞手段
5、结果判断
3
需要明确的问题
1、落物分类
1、管类：油管、盲管、筛管、钻杆、套铣管等 2、杆类：抽油杆等 3、绳类：钢丝(绳)、电缆、控制管线、毛细管等 4、小件：(钻头)牙轮、扳手、螺栓(母)、刀片、钢球等 5、其它：电泵、Y接头、堵塞器、活塞等
在甲板上脱手捞筒。
13
打捞常用工具
2、可退式打捞矛
可退式捞矛用于打捞油管、钻杆、套管。根
据具体情况，它还可以同内割刀等工具配用。打
捞矛由芯轴、卡瓦、释放环、引锥等组成，心轴 上车有宽锯齿左旋螺纹斜面，与卡瓦的内锯齿左
检修,常用修井打捞工具(DOC)
第六章检修常用修井打捞工具一、学习目标掌握常用修井用公锥母锥、打捞矛、打捞筒的结构、工作原理和主要技术参数，能够识别常用修井打捞工具的规格,掌握常用修井打捞工具的用途和使用方法，并进行修井打捞工具的维修保养。
二、使用工具(1)专用工作台和压力钳；(2)1200mm管钳；(3)扳手和螺丝刀各一套。
三、工作内容注：（1）D应小于施工井套管内径6—8mm。
（2）δ一般为5—6mm。
（3）一般井长度为500mm，特殊井可按井下工具长度而定。
3)通井规的维修保养：①清除通井规本体及螺纹部分的油污等杂质。
②检查螺纹部分有无缺齿、滑扣及变形等现象，影响使用的应予以淘汰。
③检查通井规本体有无损伤及变形等现象，影响使用的应予以淘汰。
④检查通井规水眼有无堵塞。
⑤螺纹部分涂抹黄油，带上护丝，油纸包裹，装箱于干燥处保存。
(二)检修公锥1．公锥的用途公锥是一种专门从油管、钻杆、封隔器、配水器、配产器等有孔落物的内孔进行造扣打捞的工具。
对于带接箍的管类落物，打捞成功率较高。
公锥与正、反扣钻杆及其他工具配℃合使用，可实现不同的打捞工艺。
2．公锥的结构公锥是长锥形整体结构。
可分为接头和打捞螺纹两部分，如图2-6-2所示。
接头上部有与钻杆相连接的螺纹。
有正、反扣标志槽，便于归类和识别。
接头下部有细牙螺纹，用以连接引鞋。
公锥自上至下有水眼。
公锥最重要的部分是打捞螺纹，按牙尖角分类有两种不同的规范。
(1)螺纹牙尖角为55，螺距为8牙／25．4。
这种打捞螺纹日前使用较多，其优点是螺纹牙尖角较小，易于吃人落鱼内壁，所需的造扣扭矩也较小，但巾于牙尖角小，齿根断而也相应较小，螺纹强度较低，不适于打捞材质较硬、韧性较大的落物。
如P110材质的落物，在造扣时可能造成螺纹崩扣挤毁，打捞部分螺纹损坏，导致打捞失败。
(2)螺纹牙尖角为89030/，螺距为5牙／25．4mm。
其优点是增大了牙尖角，加大了螺距，也相对的增加了螺纹根部的断面积，从而提高了打捞螺纹的强度，使之能承受较大的造扣扭矩及提拉负荷。
石油行业常用打捞工具规范及使用方法
常用打捞工具规范及使用方法打捞工具是用以打捞井下落物和处理井下事故的专用工具。
常用的打捞工具有公锥、母锥、打捞筒、打捞矛、打捞篮、磁铁打捞器、磨鞋、安全接头等，本章着重介绍常用打捞工具的种类、规格、结构、工作原理、常用规范、民技术参数、现场检查、操作使用方法及注意事项等。
第一节铅模一、作用铅模是在打捞作业中用来打印落鱼形状和了解鱼顶偏离井眼中心的情况用的。
二、规范规范毫米(英寸) 接头铅印水眼d铅印直径D1全长L铅印长l 备注扣型直径D121 (4-3/4") 230 95 20 100 390 120四川设计146(5-3/4")330 108 20 120 390 120196.8(7-3/4")410 146 30 170 390 120215.9(8-1/2")410 146 30 195 390 120247.6(9-3/4")41O 146 40 225 390 120298.4(11-3/4")630 203 40 270 390 120三、使用1、铅印直径比套管内径小4.8毫米即可。
2、打印时按0.193－0.386千牛/毫米（0.5－1吨/英寸）加压。
只可一次加压打印，不得两次打印，以免难以分析。
3、由于铅很软，应在运输或存放过程中注意避免碰撞。
第二节公锥一、公锥的作用公锥是内打捞工具是内捞工具，用来打捞钻铤、接头和钻杆加厚部位。
常用尺寸为3-1/2"和4-1/2"，多为国产，技术规格参见附带说明。
第三节母锥一、母锥的作用母锥是外捞工具母锥是外捞工具，用来打捞钻杆本体。
用爆炸松扣方法配合倒扣时，可用它来打捞钻杆接头或钻铤。
第四节卡瓦打捞筒一、种类Bowen150系列卡瓦打捞筒分为高强度型与小井眼型两类，按内装打捞配件的不同分为螺旋卡瓦打捞筒与篮式卡瓦打捞筒两种。
落鱼直径接近最大打捞尺寸时选用螺旋卡瓦和A型盘根。
打捞工具及其工作原理
技术参数
型号
LT－T89 LT－T92 LT－T102 LT－T105 LT－T111 LT－T117 LT－T127 LT－T133 LT－T140 LT－T143 LT－T152 LT－T162 LT－T168 LT－T178 LT－T187 LT－T194 LT－T200 LT－T206 LT－T213 LT－T219 LT－T225 LT－T232 LT－T238 LT－T241 LT－T245 LT－T254 LT－T260 － LT－T270 LT－T273 LT－T279 LT－T286 － LT－T302 LT－T340
螺旋卡瓦最大打捞尺寸 mm(in) 60(23/8) 63.5(2 1/2) 73(27/8) 82.5(3 1/4) 85.7(3 3/8) 89(31/2) 95(33/4) 104.7(41/8) 117.5(45/8) 121(43/4) 121(43/4) 133.5(51/4) 127(5) 123.8(47/8) 146(53/4) 159(61/4) 159(61/4) 178(7) 178(7) 178(7) 197(73/4) 203(8) 197(73/4) 213(83/8) 203(8) 200(77/8) 219(85/8) 228.6(9) 228.6(9) 219(85/8) 245(95/8) 254(10) 279(11)
一、抓卡打捞工具
• （2）、原理 原理 • 每套卡瓦打捞筒的最大抓捞直径用螺旋卡瓦，如钻 每套卡瓦打捞筒的最大抓捞直径用螺旋卡瓦， 接头、接箍、随钻工具等，通常有三种抓捞尺寸。 铤、接头、接箍、随钻工具等，通常有三种抓捞尺寸。 篮状卡瓦是抓捞管身或小一级的钻具用， 篮状卡瓦是抓捞管身或小一级的钻具用，有数种抓捞尺 寸，因落鱼直径减小之后再用螺旋卡瓦则使卡瓦剖面增 形成刚度太大，影响胀缩效果。 厚，形成刚度太大，影响胀缩效果。抓捞时选用与落鱼 外径相适合的一级卡瓦装入捞筒。 外径相适合的一级卡瓦装入捞筒。用螺旋卡瓦时配用螺 旋卡键和A行盘根 用篮状卡瓦时配密封控制环， 行盘根， 旋卡键和 行盘根，用篮状卡瓦时配密封控制环，每个 密封控制环的内孔粘衬有和篮状卡瓦打捞尺寸配套的R 密封控制环的内孔粘衬有和篮状卡瓦打捞尺寸配套的 行盘根， 型密封圈是通用件 型密封圈是通用件。 行盘根，O型密封圈是通用件。上接头是筒体和捞柱的 中间连接件，若打捞部位距鱼顶较远时， 中间连接件，若打捞部位距鱼顶较远时，在筒体和上接 头之间连接加长节。筒体的下部和引鞋连接。 头之间连接加长节。筒体的下部和引鞋连接。
常用打捞工具技术参数（一）
常用打捞工具技术参数（一）1打捞杯随钻打捞杯主要用于打捞井下碎块落物，如硬质合金齿，钻头轴承等。
它对于保持井底干净，提高钻头的使用寿命，减少和防止井下意外事故具有重要作用。
1．工作原理打捞杯杯体(外筒)外径较大，与井眼环形间隙小，而杯口处的芯轴直径较小，与井眼环形间隙大。
因此，钻井液在杯口处流速陡然下降，形成漩涡，其携带能力也大大减弱，从而使钻井液中较重的碎物落人杯中并随起钻捞出。
2、打捞杯技术规格3、操作要点•在上(或卸)打捞杯时，大钳不能咬在杯体上。
•杯体无变形，杯内清洁无杂物、排液孔必须畅通。
•在刮壁器、钻头、磨鞋、铣鞋的上方直接接打捞杯，应避免中间有配合接头。
•打捞杯的外径与井眼直径间的配合，可按上表进行选择。
•打捞杯的打捞操作无特殊要求，按所下的打捞工具操作或正常钻进即可。
起钻至套管鞋处，用低速上提，以防碰挂。
2倒扣捞矛一、概述ZDM型钻具倒扣捞矛是井下被卡钻具进行倒扣作业的一种专用工具。
在倒扣打捞作业中，使用该工具，钻具可以不带安全接头，通过井上操作，可实现安全退扣。
使用该工具打捞，比采用反扣公锥倒扣打捞成本低，不会引起像公锥断裂等复杂事故。
二、现有型号7″、6-1/4″、4-3/4″。
规格系列参数见表1。
表1 规格系列参数三、结构、工作原理ZDM型钻具倒扣捞矛由矛体、胀心轴和胀扣套三部分构成(见结构图1)。
矛体上部为反(正)扣钻杆接头螺纹，矛体与胀心轴由螺纹联接，胀扣套就装配在胀心轴的外锥体上，胀心轴下部有引导锥，便于胀扣套与落鱼接头螺纹对扣，另外胀扣套在上提拉力作用下，可牢牢地抓住落鱼。
若上部钻具为正扣，则工具上部也应为正扣。
四、钻具组合•钻具倒扣捞矛+反扣钻具。
•若落鱼在下放钻具后仍无法倒开接头的胀扣套时，可采用如下组合：•钻具倒扣捞矛+反扣开式下击器+反扣钻具。
•若是双正扣倒扣捞矛，则上部钻具为正扣。
五、操作方法•在倒扣打捞作业时，ZDM型钻具倒扣捞矛由反扣钻杆送入井下，若是双正扣钻具倒扣捞矛则与正扣钻杆联接。
