不同种类镍钛矫正弓丝性能差异比较
热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中的效果差异
热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中的效果差异目的：探讨热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中效果差异。
方法：选取2014年2月至2015年3月我院收治行正畸患者74例为研究对象，采用随机分组表将患者分为研究组和对照组，分别采用热激活镍钛弓丝和普通镍钛弓丝进行正畸治疗，对两组患者随访1年，比较两组患者弓丝断裂次数、托槽脱落次数、排齐整平时间、复诊次数及不良反应发生率。
结果：研究组患者弓丝断裂次数、托槽脱落次数、排齐整平时间及复诊次数均低于对照组，差异有统计学意义（P＜0.05）。
研究组患者炎症、肿胀不良反应发生率均低于对照组，差异有统计学意义（P＜0.05）。
结论：热激活镍钛弓丝在正畸治疗中较普通镍钛弓丝可减少弓丝断裂次数、托槽脱落次数，提高患者正畸效果，缩短治疗时间，降低不良反应发生率。
标签：正畸；热激活镍钛弓丝；普通镍钛弓丝正畸为口腔科常见治疗方法，为解除和矫正错牙的主要方法。
随着科学技术发展，口腔正畸材料种类繁多，不同材料在正畸中效果不同。
正畸治疗中主要工具为弓丝，弓丝可分为不锈钢、镍钛及其他合金材质，不同材质弓丝治疗性能不同，镍钛弓丝为临床中最常用正畸弓丝，热激活镍钛弓丝为新型材质，为探究其与普通镍钛弓丝在正畸中治疗效果差异，笔者研究如下。
1资料与方法1.1一般资料选取2014年2月至2015年3月我院收治行正畸患者74例为研究对象，采用随机分组表将患者分为研究组和对照组，每组37例。
研究组中男18例，女19例；年齡12～16岁，平均（13.3±0.4）岁。
对照组中男17例，女20例；年龄12～16岁，平均（13.5±0.8）岁。
两组患者一般资料比较无明显差异，分组有比较性。
两组患者家属均自愿参加本研究，并签署知情同意书。
1.2入组标准①所有患者诊断符合Angle Ⅰ类错牙诊断标准，均为恒牙列。
②经头侧X 线检查无异常，无正颌史、正畸史、颌面部肿瘤病史患者。
③排除有牙列缺损、缺失，牙周病患者。

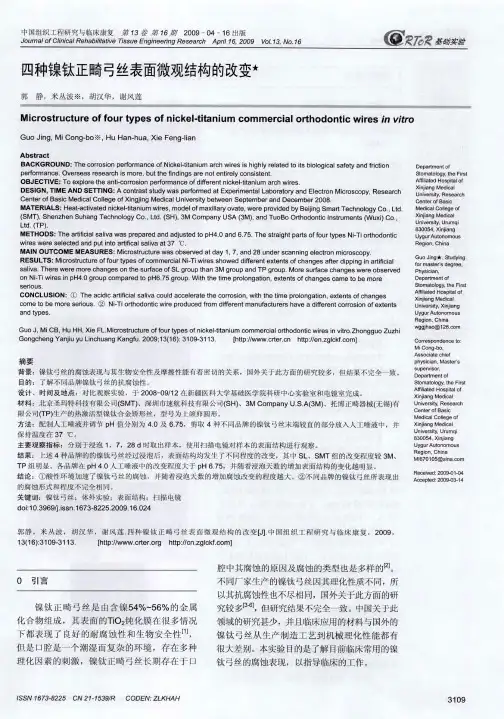

四种镍钛正畸弓丝表面微观结构的改变
中 国 组 织 工 程 研 究 与 临床康 复
J
o u rn a
第 73 卷 劳
T is
s u e
76
i r
n
叨
g R
2009
e s e a rc
—
04
—
1 6 出版
，
l
o
f C li n i c
a
l R
e
h a b i l i ta t i v
e
E
n
g in
e e
h
A p r il l 6
2009
c te
d
a n
d p u t in t o
f fo
a r t if i c a
li v tu
t 37
w a s
℃
o
．
g io
C h in
a
MA lN 0 UT C O M E M E A S UR E S R E S ULTS
s a o n
： M ic r o s
： M ic r o s u r s
n
t De p a r
m e n
t
o
，
f
Ov
e rs e a s e x
re s e a rc re
b
u
i t th e f
n
d in g s
n c e
n o
t
e n
t i r e ly
n ic x
is t e iu
m
n
t
．
S to
m a
t o lo g y t h e F i r s t
s p it a l g M e d ic a J
镍钛弓丝的特性及临床效果
镍钛弓丝的特性及临床效果目前市场上的各种镍钛合金弓丝是通过不同的冶金技术而获得, 大致可分为三种类型：(1)普通型镍钛合金。
此类镍钛丝释力偏大,释力过程中力的衰减较迅速;不能弯制成形,脆而易折, 目前临床使用已不多；(2)超弹性镍钛合金。
具有超弹性行为, 有良好的回弹性能；(3)温控镍钛合金。
同时具有超弹性和形状记忆特性。
一、特性1、超弹性。
超弹性镍钛合金的最基本特征是超弹性。
超弹性的本质是应力诱发金属马氏体向澳氏体发生相变的可逆性。
与金属内部结构转变有关, 结果就是在一定范围的卸载过程中恒力的释放。
它表现在：当弓丝受外力形变时,首先在澳氏体状态下以弹性方式形变。
但很快由于外力的诱导作用, 澳氏体相逐渐转变为马氏体相。
这个阶段, 在应力/应变图中形成一长的平台区。
实际上, 这种相变转变可能是不彻底的; 弓丝卸载时, 首先应力有一个衰减期, 继之马氏体相逐渐转变回澳氏体相,形成第二个平台区。
在此平台区, 弓丝发生明显的形变,释放的力却几乎保持不变,直至完全恢复到澳氏体相时, 应力/应变又呈现直线关系。
2、超弹性的不恒定性。
超弹性镍钛丝的另一个显著特征是卸载曲线随加载力的大小而改变。
即加载较小时刚度较大,释力较大;加载较大时刚度较小,释力反而较小。
当弓丝形变1mm时,起始卸载力为247g。
当同一根弓丝形变至4mm时,只产生74g的力。
超弹性镍钛的刚度除了依赖于它的尺寸、形态、温度转变范围、弓丝形变量外,也与弓丝所受到的限制状态有关。
比较了三点弯曲试验与三托槽弯曲试验对超弹性镍钛弓丝卸载力值的影响。
发现在弓丝挠曲1、2mm时,三托槽试验的刚度是三点弯曲试验刚度的1.5～4倍。
因此,临床医师在选择弓丝时,应考虑弓丝在不同形变量下所能产生的合适力值。
3、形状记忆特性。
温控型镍钛合金弓丝由温度变化诱发金属相的改变。
同时具有超弹性, 这两种特性形成了此种弓丝的形状记忆功能。
为记住某种形状, 温控型镍钛合金丝需要经过成形、加压、热处理、冷却等加工过程, 形成这种形状。

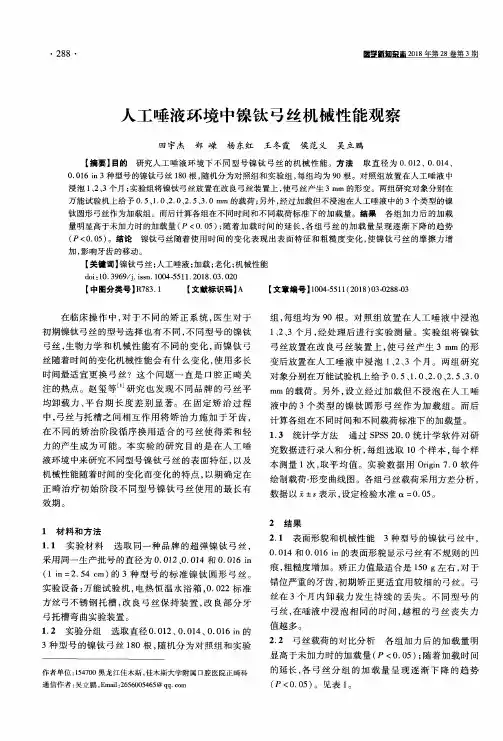

人工唾液环境中镍钛弓丝机械性能观察
产生过大的冲击 ，被牙科 医生广泛应 用 。已有 研究 显示 ，老化在腐蚀表面特征和合金成分方面的影响 。
１ 材 料 和 方 法 １．１ 实 验材料 选 取 同一种 品牌 的超 弹镍 钛 弓丝 ， 采用 同一生产批 号的直径 为 ０．０１２、０．０１４和 ０．０１６ ｉｎ （１ ｉｎ＝２．５４ ｃｍ）的 ３种 型 号 的 标 准 镍 钛 圆 形 弓 丝 。 实验设备 ：万 能试 验机 ，电热恒 温 水浴箱 ，０．０２２标 准 方丝弓不锈 钢 托槽 ，改 良弓丝保 持装 置 ，改 良部 分 牙 弓托槽 弯曲实验装置 。 １．２ 实验分组 选取直径 ０．０１２、０．０１４、０．０１６ ｉｎ的 ３种型号 的镍钛 弓丝 １８０根 ，随机分 为对照组 和实验
痕 ，粗糙 度增加 。矫正 力值最适合是 １５０ ｇ左 右 ，对于 错 位严重 的牙齿 ，初期 矫正更适 宜用较 细 的弓丝 。弓 丝在 ３个 月 内卸载 力发 生持 续 的丢失 。不 同型号 的 弓丝 ，在 唾液 中浸 泡相 同的时 间 ，越粗 的弓丝 丧失 力 值 越多。 ２．２ 弓丝载荷 的对 比分 析 各 组加力后 的加载量 明 显高于未加力时的加载 量 （Ｐ＜０．０５）；随着 加载 时 间 的延 长 ，各 弓丝 分 组 的加 载 量呈 现逐 渐 下 降 的趋 势 （Ｐ＜０．０５）。见 表 １。
作者单位 ：１５４７００黑龙江佳木斯 ，佳木斯大学附属 ＫＩ腔医院正畸科 通 信 作 者 ：吴 立 鹏 ，Ｅｍａｉｌ：２６５６００５４６５＠ ｑｑ．ｃｏｒｎ
２ 结 果 ２．１ 表 面形貌 和机械性能 ３种型号 的镍钛 弓丝 中， ０．０１４和 ０．０１６ ｉｎ的表面形貌显示 弓丝有不规则 的凹
组 ，每组均为 ９０根 。对 照组 放置 在人 工 唾液 中浸 泡 １、２、３个 月 ，经 处 理 后 进 行 实 验 测 量 。 实 验 组 将 镍 钛 弓丝放置在改 良弓丝装 置上 ，使 弓丝 产生 ３ ｍｍ 的形 变后放置在人工 唾 液 中浸泡 １、２、３个 月 。两 组研 究 对象分别在万能试验机上给予 ０．５、１．０、２．０、２．５、３．０ ｍｍ的载荷 。另外 ，设立 经过 加载但 不 浸泡在 人 工唾 液 中的 ３个类 型 的镍钛 圆形 弓丝作 为 加 载组 。而后 计 算各组在不同时间和不同载荷标 准下的加 载量。 １．３ 统计学方 法 通 过 ＳＰＳＳ ２０．０统 计学 软件 对研 究数据进行录入和分析 ，每组 选取 １０个 样本 ，每 个样 本 测量 １次 ，取 平均值 。实验 数据 用 Ｏｒｉｇｉｎ ７．０软件 绘 制载荷 一形变 曲线图 。各组 弓丝载荷采用方差分析 ， 数据以 元±ｓ表示 ，设 定检验 水准 ｄ＝０．０５。
热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中的效果比较
热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中的效果比较陈了斐;张合城;廖武堂【摘要】目的比较热激活镍钛弓丝与普通镍钛弓丝在正畸治疗中的的疗效差异.方法选取2014年1月～2016年1月我院42例实施正畸治疗的患者,随机分为研究组和对照组,每组21例.对照组给予普通镍钛弓丝正畸治疗,研究组患者给予热激活镍钛弓丝治疗,对两组的排齐整平时间、弓丝断裂次数、托槽脱落次数、治疗总时间、视觉模拟评分法(VAS)疼痛评分情况及不良反应情况进行观察比较.结果研究组的排齐整平时间、治疗总时间分别为(18.48±2.13)w、(82.43±5.26)w,短于对照组的(24.83±2.66)w、(91.61±6.62)w(P<0.05);研究组的弓丝断裂次数、托槽脱落次数均较对照组少(P<0.05);治疗后研究组的VAS评分较对照组低(P<0.05);两组均无炎症、过敏等不良反应,耐受性好.结论热激活镍钛弓丝在正畸治疗中效果确切,可显著减少弓丝断裂次数,节省治疗时间,减轻疼痛反应,优于普通镍钛弓丝,值得临床推广.【期刊名称】《现代诊断与治疗》【年(卷),期】2017(028)014【总页数】3页(P2553-2555)【关键词】热激活;镍钛弓丝;正畸【作者】陈了斐;张合城;廖武堂【作者单位】佛山市第一人民医院禅城医院口腔科,广东佛山 528061;佛山市第一人民医院禅城医院口腔科,广东佛山 528061;佛山市第一人民医院禅城医院口腔科,广东佛山 528061【正文语种】中文【中图分类】R783.5随着口腔材料学的不断发展，应用于正畸治疗的口腔正畸材料种类越来越多，弓丝是其中的重要组成［1］。
弓丝按材质的不同可分为不锈钢、镍钛丝及其它合金弓丝，每种性能和优缺点各不相同，在口腔畸形矫正方面特点也各不相同。
［2］不锈钢丝由于刚度大，正畸过程中难以控制适当的矫治力，正畸效果较镍钛弓丝差，在临床正逐渐被淘汰，热激活镍钛弓丝是目前临床应用最广泛的正畸材料，在镍钛丝中添加铜使材料具有良好的形状记忆效应，且临床不良反应少［3，4］。
口腔正畸用镍钛器材产品技术要求youyan
口腔正畸用镍钛器材适用范围：产品用于口腔正畸的治疗。
1.1 按临床矫治功能分类可分为：正畸丝与正畸弹簧；1.2 正畸丝按形态可分为：牙弓丝与圆丝；1.3 牙弓丝按性能可分为：普通型、记忆型、摇椅型；1.4 牙弓丝按截面形态可分为：圆弓与方弓；1.5 正畸弹簧按形态可分为：推簧与拉簧；1.6 本技术要求中涉及到的牙弓丝和圆丝属于II型正畸丝；1.7 产品型号规格：见附录A。
2.1 化学成分：口腔正畸用镍钛器材由记忆合金丝制成，其化学成分应符合表1的规定。
表1 化学成分主要成分(wt%) 杂质(wt%) Ni Ti O C55.2～56.2 余量≤0.10 ≤0.102.2 力学性能2.2.1牙弓丝丝材的力学性能应符合表2的规定。
表2 牙弓丝丝材的力学性能类型抗拉强度(MPa）抗900单向连续弯曲次数普通型≥1000 ≥10次记忆型≥900 ≥10次摇椅型≥1000 ≥10次2.2.2拉簧的力学性能当拉簧为10mm长，拉伸25mm时，拉力为1.5N～3.5N。
2.2.3牙弓丝的弯曲力：应符合表3的规定。
表3 牙弓丝的弯曲力挠度（mm） 3.0 2.0 1.0 0.5弯曲力（N）≥0.5 ≥0.4 ≥0.4 ≥0.152.3 规格尺寸2.3.1 圆弓牙弓丝及圆丝的规格尺寸及公差应符合表4的规定。
表4 圆弓牙弓丝的规格尺寸及公差规格直径 mm，允许偏差±0.01mm0.012※0.310.014 0.360.016 0.410.018 0.460.020 0.51※记忆型和摇椅型牙弓丝无此规格。
2.3.2 方弓牙弓丝的规格尺寸及公差应符合表5的规定。
表5 方弓牙弓丝的规格尺寸及公差规格截面尺寸 mm×mm，允许偏差±0.01mm0.016×0.016※0.41×0.410.016×0.022 0.41×0.560.017×0.022 0.43×0.560.017×0.025 0.43×0.640.018×0.018 0.46×0.460.018×0.022 0.46×0.560.018×0.025 0.46×0.640.019×0.025 0.48×0.640.021×0.025 0.53×0.64※摇椅型牙弓丝无此规格。
口腔环境下不同时期正畸镍钛弓丝表面摩擦力及表面结构的变化
口腔环境下不同时期正畸镍钛弓丝表面摩擦力及表面结构的变化曲虹;谭军;宋洋【摘要】[目的]探讨口腔环境下镍钛弓丝不同时期表面摩擦力及结构的变化.[方法]在粘结托槽的上颌模具上,分别测量在排齐整平阶段未使用和使用1、2个月的0.014英寸、0.016英寸镍钛圆丝与托槽间的表面摩擦力.扫描电镜观察镍钛圆丝使用前后表面结构及粗糙度.[结果]使用1个月后镍钛弓丝的表面摩擦力比未使用的明显增大(P＜0.05),使用2个月后者表面摩擦力增加更为显著(P＜0.01).电镜下使用后的镍钛圆丝表面粗糙度增加.[结论]镍钛合金丝在口腔环境使用一段时间后,其表面摩擦力和粗糙度均会明显增大.%[Objective] To investigate the changes in surface frictional forces and surface topography of NiTi archwires exposed to oral conditions in different phase. [ Methods ] On the testing maxillary model,we measured the static and kinetic friction of 0.014″ and 0.016″ NiTi archwires with new, used one and two months in the alignment and leveling phase. Surface topography of each archwire was assessed by scanning electron nficroscope (SEM). [ Results] The surface frictional forces of 0.014″ and 0. 016″ NiTi archwires inc reased significantly for 1 month(P ＜ 0.05), and more for 2 months after the archwires were exposed to oral condition (P ＜ 0.01 ). Surface roughness of the archwires increased significantly after used under SEM. [ Conclusion] The surface frictional force and roughness of NiTi archwires would increase in the oral environment.【期刊名称】《大连医科大学学报》【年(卷),期】2011(033)003【总页数】4页(P216-219)【关键词】表面摩擦力;表面结构;口腔环境;正畸镍钛弓丝【作者】曲虹;谭军;宋洋【作者单位】大连医科大学口腔医学院,辽宁大连116044;大连医科大学附属第二医院口腔科,辽宁大连116027;大连医科大学口腔医学院,辽宁大连116044【正文语种】中文【中图分类】R783.5镍钛合金(NiTi)弓丝是目前正畸临床矫治初期最常使用的一种矫正弓丝，它具有形状记忆和超弹性，但其耐磨性和防腐蚀性较差[1]。
4种正畸用镍钛弓丝对牙周健康的影响
4种正畸用镍钛弓丝对牙周健康的影响
赵玺;沈建华
【期刊名称】《临床医学研究与实践》
【年(卷),期】2016(001)010
【摘要】目的：探讨4种正畸用镍钛弓丝对牙周健康的影响。
方法选取我院正畸
科接受固定正畸治疗的青少年患者200例，随机分为1个对照组和4个试验组，
每组40例，对照组患者使用不锈钢圆丝，试验组患者分别使用临床常用的不同品牌镍钛弓丝，行牙齿固定正畸治疗。
3个月和6个月后，对比各组患者的GI、CI、SBI。
结果5组患者13~23、33~43牙位的 GI、CI、SBI在治疗后3个月、6个
月均无显著性差异（ P＞0．05），每组患者的各项指数均随治疗时间的增加而逐渐升高。
结论镍钛弓丝所析出的镍离子在人体摄入的正常范围内不会明显影响牙周健康，但建议镍过敏患者慎用镍钛正畸弓丝。
【总页数】1页(P20-20)
【作者】赵玺;沈建华
【作者单位】乌鲁木齐市口腔医院正畸科，新疆乌鲁木齐，830002;晓峰口腔诊所，新疆乌鲁木齐，830002
【正文语种】中文
【中图分类】R783.5
【相关文献】
1.正畸治疗中应用热激活镍钛弓丝与普通镍钛丝的效果比较 [J], 邓丽蓉
2.热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中的效果比较 [J], 陈了斐;张合城;廖武堂
3.热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中的效果差异 [J], 潘伟霞
4.热激活镍钛弓丝与普通镍钛丝在正畸治疗中的评价 [J], 吉利;贺红;钟小龙;黄代营
5.热激活镍钛弓丝对正畸中局部组织炎症及骨质破坏的影响 [J], 丁砚农
因版权原因，仅展示原文概要，查看原文内容请购买。
正畸β钛合金弓丝性能的研究进展
正畸β钛合金弓丝性能的研究进展吴瑶a(综述),葛红珊b(审校)【摘要】@@ 钛发现于1789年,属稀有金属,于1952年首次被用作材料金属.钛及其合金具有良好的生物相容性、耐腐蚀性,以及密度小和比强度高等优良性能,被广泛地应用于口腔临床.目前口腔正畸临床使用最为广泛的钛合金为镍钛合金.然而镍具有致敏性,还有一些实验证明,镍是潜在的致癌物[1],镍钛合金表面的镍逃逸令人担忧.因此,用于替代镍钛合金的无镍生物医用形状记忆合金得到发展.【期刊名称】南昌大学学报（医学版）【年(卷),期】2010(050)012【总页数】3【关键词】β钛合金;弓丝;性能;口腔正畸材料钛发现于1789年,属稀有金属,于1952年首次被用作材料金属。
钛及其合金具有良好的生物相容性、耐腐蚀性,以及密度小和比强度高等优良性能,被广泛地应用于口腔临床。
目前口腔正畸临床使用最为广泛的钛合金为镍钛合金。
然而镍具有致敏性,还有一些实验证明,镍是潜在的致癌物[1],镍钛合金表面的镍逃逸令人担忧。
因此,用于替代镍钛合金的无镍生物医用形状记忆合金得到发展。
医用钛合金的发展可分为3个阶段,首先是以纯钛和Ti-6Al-4V合金为代表的第一阶段,其次是以Ti-5Al-2.5Fe和 Ti-6Al-7Nb为代表的第二阶段,现在则进入了具有更好生物相容性和更低弹性模量钛合金的第三阶段——β钛合金阶段。
β钛合金弓丝是一种含钼、锆和锡元素的β相钛合金。
β钛合金弓丝于1980年首次由Burstone应用于正畸临床,国内外众多学者对其进行了研究,本文就正畸β钛合金弓丝的性能作一综述。
1 β钛合金弓丝的性能1.1 弹性β钛合金弓丝的弹性模量介于镍钛丝和不锈钢丝之间,这说明β钛合金弓丝矫治时产生的力值大于镍钛丝,小于不锈钢丝。
这使得β钛合金弓丝的作用范围增大。
既可用于排齐牙齿,又可用于完成弓丝[2]。
在正畸矫治时,常将β钛合金弓丝作为不锈钢丝与镍钛丝之间的中间选择。
带状弓丝与传统正畸弓丝机械力学性能对比研究
带状弓丝与传统正畸弓丝机械力学性能对比研究谢勤;李多;梁甲兴;林立;张玉华;林斌【摘要】目的比较带状弓丝与传统正畸弓丝的机械力学性能.方法选取临床常用的Plasdent,3M和Ormco三个品牌正畸不锈钢方丝,按0.016×0.022英寸、0.017×0.025英寸、0.018×0.025英寸、0.019×0.025英寸分为带状弓与传统弓丝,并与直径0.016,0.018,0.020英寸不锈钢圆丝和澳丝进行比较.每组10根弓丝.通过材料试验机进行三点弯曲实验,测试在2支点间距14 m m、加载速度1 m m/s、室温25℃测试条件下弓丝负荷与形变关系,计算抗弯刚度.用Origin 8.0软件绘制负荷形变曲线图.采用SPSS10.0统计软件对实验结果进行统计学分析.结果(1)各品牌带状弓丝抗弯刚度均显著大于相同尺寸传统方丝(P<0.05).(2)3个品牌的0.017×0.025英寸带状弓丝刚度均大于各自系列0.019×0.025英寸传统弓丝,其中Plasdent和Ormco组的差异有统计学意义((P<0.05).结论使用带状弓有助于维持牙合平面的稳定;可选用0.017×0.025英寸带状弓丝作为带状弓矫正器主弓丝.【期刊名称】《福建医科大学学报》【年(卷),期】2019(053)004【总页数】4页(P277-280)【关键词】正畸金属丝;正畸矫正器【作者】谢勤;李多;梁甲兴;林立;张玉华;林斌【作者单位】福建医科大学附属协和医院口腔科 ,福州 350001;福建医科大学附属协和医院口腔科 ,福州 350001;福建医科大学附属协和医院口腔科 ,福州350001;福建医科大学附属协和医院口腔科 ,福州 350001;福建医科大学附属协和医院口腔科 ,福州 350001;福建医科大学附属协和医院口腔科 ,福州 350001【正文语种】中文【中图分类】R783.1;R783.5近些年来，唇侧和舌侧托槽都陆续出现了将弓丝以带状弓方式(方丝宽面与牙面贴合)入槽的设计，唇侧如带状直丝弓托槽，舌侧如Tandem archwire technique 托槽[1-2]。
三种不同材质正畸弓丝机械性能的比较
目录中文摘要 (1)英文摘要 (3)英文缩写 (6)研究论文三种不同材质正畸弓丝机械性能的比较前言 (7)材料与方法 (8)结果 (12)讨论 (17)结论 (26)参考文献 (26)综述正畸用镍钛弓丝的研究进展 (30)致谢 (42)个人简历 (43)三种不同材质正畸弓丝机械性能的比较摘要目的：通过三点弯曲试验对三种不同材质正畸弓丝的机械性能进行测量和对比，从而为临床工作中正畸弓丝的选择提供理论参考。
方法：本研究选取了国产低滞后型镍钛(NiTi)弓丝，铜镍钛(CuNiTi)弓丝以及不锈钢(SS)弓丝共3种材质的正畸用弓丝。
其中低滞后型NiTi 弓丝选取3种临床常用尺寸（0.016×0.022英寸、0.018×0.025英寸、0.019×0.025英寸）；不锈钢弓丝选取4种尺寸（0.016×0.022英寸、0.017×0.025英寸、0.018×0.025英寸、0.019×0.025英寸）；CuNiTi弓丝选取5种临床常用尺寸（0.016英寸、0.018英寸、0.016×0.022英寸、0.018×0.025英寸、0.019×0.025英寸）共12种弓丝，参照美国正畸用弓丝标准(ISO15841：2014)，对每一种弓丝通过材料试验机进行三点弯曲试验。
绘制各尺寸低滞后型NiTi弓丝和CuNiTi弓丝的载荷-位移曲线，并计算其应力滞后值，超弹性比率，平台期长度，平台期斜率，平台期平均卸载力，以及全部弓丝的弹性模量，比较每种弓丝机械性能的差别。
结果：1.0.016×0.022英寸、0.018×0.025英寸、0.019×0.025英寸的低滞后型NiTi弓丝的应力滞后值均小于同尺寸的CuNiTi弓丝(P＜0.05)；低滞后型NiTi弓丝的应力滞后值0.016×0.022英寸＜0.018×0.025英寸＜0.019×0.025英寸，三者有统计学差异(P＜0.05)；CuNiTi弓丝的应力滞后值0.016英寸＜0.018英寸＜0.016×0.022英寸＜0.018×0.025英寸，四者有统计学差异(P ＜0.05)。
牙弓丝
牙弓丝类别：1）普通型NiTi牙弓丝它是一种理想的正畸材料，具有良好的超弹性，可满足低刚度、回弹性好的要求。
与不锈钢相比，力柔和、持久，恢复力高，残余变形小。
它对矫治开颌牙齿扭转、拥挤、反颌疗效明显，可缩短疗程50%～70%。
2）记忆型NiTi牙弓丝（RTF）它与普通型镍钛牙弓丝相比，其特点是在室温下易成形，可弯成小曲，它的弯曲力矩和扭转力矩略低于后者，并具有记忆效应，易于在托槽中就位，具有记忆效应，患者感觉更舒适。
3）摇椅型NiTi牙弓丝超弹性、矫治力柔和、持久，患者无痛苦；用于打开深覆合。
4）NiTi拉簧、推簧它是一种新型的正畸用弹簧，它具有NiTi丝基本特点－超弹性，适合于牙齿矫正。
大多用作拉尖牙和开拓牙齿间的间隙。
它与不锈钢弹簧相比，力柔和、持久，恢复力大，残余变形小，可重复使用。
5）圆丝以上几种正畸器材均在圆丝的基础上加工定型而成。
与以上几种产品相比，圆丝给医师的灵活度更大，临床医师可以根据患者的具体情况进行裁剪，成本相对要低。
不同材料牙弓丝比较：牙弓丝使用材料主要有Co-Cr合金、不锈钢、加工硬化型TiNi合金、TiNi合金，下图是几种材料的负载-变形曲线比较：下表是几种材料90o弯曲试验后的永久变形可以看出：（1）不锈钢、Co-Cr合金的弹性系数大，弹性范围小，而加工硬化型TiNi丝及超弹性TiNi丝弹性系数较小，弹性范围大。
（2）不锈钢合Co-Cr合金对于很小的变位，负载的变化很大，而TiNi丝在小负载下能达到很大的变位。
（3）不锈钢和Co-Cr合金易产生永久的变形，而TiNi合金丝去载后完全恢复到原来的形状。
从上面的比较可以看出，超弹性TiNi矫形丝性能最佳。
以下是公司自产与其他国家矫形丝弯曲和扭转性能比较。
牙弓丝规格型号牙弓丝型号规格对照表：（英寸）拉簧、推簧和圆丝型号规格拉簧、推簧和圆丝的型号规格对照表：（英寸）注意事项：以上正畸器材使用前应进行消毒处理，进行正畸操作的临床医师需经过专门的正畸操作培训。
牙弓丝
牙弓丝类别：1）普通型NiTi牙弓丝它是一种理想的正畸材料，具有良好的超弹性，可满足低刚度、回弹性好的要求。
与不锈钢相比，力柔和、持久，恢复力高，残余变形小。
它对矫治开颌牙齿扭转、拥挤、反颌疗效明显，可缩短疗程50%～70%。
2）记忆型NiTi牙弓丝（RTF）它与普通型镍钛牙弓丝相比，其特点是在室温下易成形，可弯成小曲，它的弯曲力矩和扭转力矩略低于后者，并具有记忆效应，易于在托槽中就位，具有记忆效应，患者感觉更舒适。
3）摇椅型NiTi牙弓丝超弹性、矫治力柔和、持久，患者无痛苦；用于打开深覆合。
4）NiTi拉簧、推簧它是一种新型的正畸用弹簧，它具有NiTi丝基本特点－超弹性，适合于牙齿矫正。
大多用作拉尖牙和开拓牙齿间的间隙。
它与不锈钢弹簧相比，力柔和、持久，恢复力大，残余变形小，可重复使用。
5）圆丝以上几种正畸器材均在圆丝的基础上加工定型而成。
与以上几种产品相比，圆丝给医师的灵活度更大，临床医师可以根据患者的具体情况进行裁剪，成本相对要低。
不同材料牙弓丝比较：牙弓丝使用材料主要有Co-Cr合金、不锈钢、加工硬化型TiNi合金、TiNi合金，下图是几种材料的负载-变形曲线比较：下表是几种材料90o弯曲试验后的永久变形可以看出：（1）不锈钢、Co-Cr合金的弹性系数大，弹性范围小，而加工硬化型TiNi丝及超弹性TiNi丝弹性系数较小，弹性范围大。
（2）不锈钢合Co-Cr合金对于很小的变位，负载的变化很大，而TiNi丝在小负载下能达到很大的变位。
（3）不锈钢和Co-Cr合金易产生永久的变形，而TiNi合金丝去载后完全恢复到原来的形状。
从上面的比较可以看出，超弹性TiNi矫形丝性能最佳。
以下是公司自产与其他国家矫形丝弯曲和扭转性能比较。
牙弓丝规格型号牙弓丝型号规格对照表：（英寸）拉簧、推簧和圆丝型号规格拉簧、推簧和圆丝的型号规格对照表：（英寸）注意事项：以上正畸器材使用前应进行消毒处理，进行正畸操作的临床医师需经过专门的正畸操作培训。
镍钛合金丝的特性
2007-1-23 16:56:43 【博客】【论坛】【投稿】【打印】【关闭】镍钛合金丝的特性及其在口腔正畸领域的临床应用镍钛合金因其优越的超弹性，形状记忆功能，抗腐蚀能力，以及良好的生物相容性和减震特性，广泛地应用于口腔正畸领域。
(一) 镍钛合金的相变与性能顾名思义，镍钛合金是由镍离子和钛离子组成二元合金，由于受到温度和机械压力的改变而存在两种不同的晶体结构相，即奥氏体相（Austenite）和马氏体相(Martensite). 镍钛合金冷却时的相变顺序为母相（奥氏体相）-R相-马氏体相。
R相是菱方形，奥氏体是温度较高（大于同样地:即奥氏体开始的温度）的时候，或者去处载荷（外力去除Deactivation）时的状态，立方体，坚硬。
形状比较稳定。
而马氏体相是温度相对较低（小于Mf:即马氏体结束的温度）或者加载（受到外力活化）时的状态，六边形，具有延展性，反复性，不太稳定，较易变形。
因此临床上确定镍钛合金弓丝的相变温度具有积极的指导意义，以便临床医生能更好地利用镍钛合金的性能进行临床正畸治疗。
(二) 镍钛合金的特殊性能1、形状记忆特性（shape memory）形状记忆是当一定形状的母相由Af温度以上冷却到Mf温度以下形成马氏体后，将马氏体在Mf以下温度形变，经加热至Af温度以下，伴随逆相变，材料会自动恢复其在母相时的形状。
实际上形状记忆效应是镍钛合金的一个由热诱发的相变过程。
2、超弹性(superelastic) 所谓的超弹性是指试样在外力作用下产生远大于起弹性极限应变量的应变，在卸载时应变可自动恢复的现象。
即在母相状态下，由于外加应力的作用，导致应力诱发马氏体相变发生，从而合金表现出不同于普通材料的力学行为，它的弹性极限远远大于普通材料，并且不再遵守虎克定律。
和形状记忆特性相比，超弹性没有热参与。
总而言之，超弹性是指在一定形变范围内应力不随应变的增大而增大，临床上则表现为弓丝在形变过程中产生的矫治力保持恒定，不再随牙齿向矫治方向的移动而逐渐丧失。
口腔正畸弓丝的抗腐蚀性能
【中图分类号】R78【文献标识码】A【文章编号】1007-8231（2015）02-0090-03
镍钛合金因其优异的形状记忆效应、超弹性和优良的生物相容性，在医学方面得到了广泛的应用。1971年，镍钛丝首次被应用到正畸矫治过程中，使轻力矫治成为可能[1]。正畸力的产生主要是利用镍钛合金的超弹性和形状记忆性。移动牙齿的过程中，加载力值决定了弓丝结扎入槽等临床操作的便利性，卸载力值是弓丝恢复形变的过程中直接作用于牙齿的正畸矫治力值。镍钛正畸弓丝的这些性能，使其在正畸过程中能够释放柔和而持续的矫治力，减少了弓丝的更换，缩短了正畸疗程。口腔环境内的唾液成分复杂，99%是水，其中含有大量的电解质、蛋白质等成分。正常情况下唾液的pH值为6～7[2]。正畸弓丝在形变状态下通过卸载给予牙齿特定的矫治力，并保持3～8周，取得良好的治疗效果。但在临床应用中发现，正畸用镍钛弓丝在使用后期力学性能常常降低，影响正畸镍钛弓丝的临床治疗效果[3]。这主要由于弓丝所处的口腔是一个电解质液环境，其中存在着氯离子、氢氧根离子、氟离子、还有不同浓度的酶、蛋白质及菌斑和微生物等[4]，在这样复杂的环境下，不可避免的发生腐蚀反应。
口腔正畸弓丝的抗腐蚀性能
摘要】口腔正畸用镍钛弓丝临床使用后期常发生弓丝力学性能降低现象，严重影响了临床治疗效果，有研究表明口腔唾液电解质环境腐蚀是影响其性能的主要因素之一。口腔环境是一个pH值变化的复杂环境。口腔环境内多种成分能使正畸镍钛弓丝受腐蚀，使其机械性能和生物相容性发生变化。国内外也出现了许多对正畸弓丝腐蚀与抗腐蚀的相关研究。本文对弓丝腐蚀机制以及影响腐蚀的因素进行归纳阐述。
1.弓丝的腐蚀机制和现象
1.1点腐蚀
点腐蚀是一种局部的腐蚀形式，这种腐蚀的结果是腐蚀区形成垂直穿过表面向下的蚀斑或者小孔。Hunt等[5]用扫描电镜观察在口内暴露一段时间的托槽和弓丝，发现表面形成点蚀坑，证实了点腐蚀的存在。Rondelli等[6]发现正畸用镍钛弓丝在生理盐水中较易发生点腐蚀。Huang等[7]研究认为点腐蚀与制造缺陷有关，并且发现由于生产厂家和制造工艺的不同，相应正畸用镍钛弓丝产品的点腐蚀性能也不一致。
正畸治疗中应用热激活镍钛弓丝与普通镍钛丝的效果比较
选择 ２ ０ １ ２年 ７ 月～ ２ ０ １ ３ 年 ７月我 院进 行正 畸治 疗 的
患者 ９ Ｏ例 ， 其 中男 ４ ６例 ， 女４ ４例 。纳人 标准 ： ① 年龄 ｌ ２～ １ ４ 岁， 乳牙已经替换完成， 恒牙列患者。②首次接受 矫治。③符合 Ａ ｎ ｇ ｌ ｅ Ｉ 类错骀 的诊断。④接受用固定矫 治， 全景及头侧 Ｘ射线检查无明显异常者。⑤患者及监 护人签署治疗知情 同意书。排除标准 ： ①存在正畸史 、 正
组男 ２ ３例 ， 女２ ２ 例， 平均年龄（ １ ３ ． ５± ０ ． ３ ） 岁； 对 照 组 男
邓丽蓉 ： 龙川 县中医院 广 东河源 ５ １ ７ ３ ０ ０
观察 组患 者排 齐整 平 时 间 、 治疗 总 时 间 、 弓丝 断裂 次 数、 托槽 脱 落次数 相 比对 照 组均 较 少 ， 差 异有 统 计学 意义 （ Ｐ＜ ０ ． ０ ５ ） 。Ｖ Ａ Ｓ疼痛 评分 比较 ， 观 察组 相 比对 照组 显 著
程度。结果 观察组 患者排 齐整 平时间、 治疗 总时间、 弓丝断裂 次数 、 托槽 脱落 次数 相 比对 照组均 较 少， 差异 有统计 学意 义（ Ｐ＜ ０ ． ０ ５ ） 。Ｖ Ａ Ｓ疼痛评分 比较 ， 观 察组相 比对照 组显著 较低 ， 差 异有统 计学 意义（ Ｐ＜０ ． ０ ５ ） 。
颌史 、 颌面 部骨 折或其 他外 伤史 ， 关 节 区及颌 面部 肿瘤 等 。 ②存在严重的颞下颌关节紊乱疾病或炎症性关节疾病 ， 以
包括： 排齐 整平 时间 、 治疗总时间、 弓丝 断裂 次数 、 托 槽脱落次数、 患者疼痛程度。疼痛程度按 照 Ｖ Ａ Ｓ 疼痛评 分标准进行评价。
Ｉ ． ４ 统 计 方 法
对三种常用镍钛锉研究现状的对比分析
对三种常用镍钛锉研究现状的对比分析发表时间：2019-06-27T16:04:54.780Z 来源：《中国保健营养》2019年第2期作者：龙洋缪羽[导读] 【摘要】众所周知，目前牙髓病和根尖周病的最有效的治疗手段为根管治疗，决定根管治疗成败的最主要的因素包括根管预备。
机用镍钛器械由于其良好的柔韧性、成形能力、独特的记忆性能、工作效率高等显著优点已取代不锈钢器械，成为根管预备的主要工具。
在广泛阅读了解国内外关于本文提到的三种镍钛器械相关的各种研究的基础上，着重在其设计特点、中心定位能力及抗疲劳性和预备后牙本质裂纹的产生四方面进行归纳总结，以便临床临（内蒙古医科大学第四附属医院口腔科内蒙古包头 014030）【摘要】众所周知，目前牙髓病和根尖周病的最有效的治疗手段为根管治疗，决定根管治疗成败的最主要的因素包括根管预备。
机用镍钛器械由于其良好的柔韧性、成形能力、独特的记忆性能、工作效率高等显著优点已取代不锈钢器械，成为根管预备的主要工具。
在广泛阅读了解国内外关于本文提到的三种镍钛器械相关的各种研究的基础上，着重在其设计特点、中心定位能力及抗疲劳性和预备后牙本质裂纹的产生四方面进行归纳总结，以便临床临床医生在几种多用的镍钛器械中选择最有效器械，既对根尖部进一步扩大成形和清理根管内壁上的碎屑和玷污层，同时降低器械折裂的风险，减少预备后牙本质裂纹的产生，提高工作效率及安全性，这将对临床工作产生一定的指导意义。
【关键词】镍钛锉；根管中心定位能力；抗疲劳性【中图分类号】R197 【文献标识码】A 【文章编号】1004-7484（2019）02-0228-01由于机用镍钛器械在柔韧性、成形能力、记忆性能、工作效率等方面的显著优势，已逐步取代不锈钢器械，变成根管预备的首选工具。
本文选取了三种临床常用的镍钛锉：Twisted file 、Waveone 和ProTaper Next。
由于新型镍钛锉在临床上的使用率越来越高，医师怎样在镍钛器械中选择最合适的器械，既对根尖部进一步扩大成形和清理根管内壁上的碎屑和玷污层，同时降低器械折裂的风险，减少预备后牙本质裂纹的产生，提高工作效率及安全性，能减少镍钛锉的折断，将成为问题的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不同种类镍钛矫正弓丝性能差异的对比研究
镍钛矫正弓丝因其优越的超弹性及良好的形状记忆性特性是正畸临床治疗中最常用的弓丝之一，主要用于矫治初期的牙列的排齐整平。
镍钛合金在不同温度和外力条件时存在两种不同的晶体结构相，即奥氏体相(Austenitephase)
和马氏体相(Martensitephase)。
奥氏体相为高温时的相态，较坚硬；马氏体相为低温时相态，柔软可随意变形，当温度升高时较软的马氏体转变为较硬的奥氏体，产生形状记忆效应，恢复原来预成的形状，并且在形状恢复过程中产生较大的弹性和恢复力。
目前国内外正畸临床应用的镍钛矫正弓丝种类较多，但根据其相变温度、力学性能及其随温度的变化等，主要分为超弹性和热激活镍钛矫正弓丝。
国外对镍钛矫丝的研究较多，但我国在镍钛矫正弓丝性能的研究较少。
1980年北京口腔医院王邦康教授领导研究小组联合北京有色金属研究总院研制开发的中国钛镍丝以其优良的性能在正畸临床治疗中得到广泛应用，并且得到了国际上的认可，使我国镍钛矫正弓丝的研究处于国际先进水平。
近些年来有关国产镍钛丝的研究进入了一个新的阶段，但是目前有关国产镍钛丝同国外的弓丝进行比较的研究较少见。
本研究选用了正畸临床上常用的几种国内外(进口A、进口B、国产C、国产D)不同镍钛矫正弓丝，通过差热扫描试验和不同温度的三点弯曲试验对不同种类的镍钛矫正弓丝的相变温度，机械性能进行对比研究，并且对性能及其与临床治疗时间的关系进行了初步探讨，从而为临床医师合理、正确、有效地选择镍钛矫正弓丝提供科学的实验数据。
研究分为三个部分：研究一：镍钛矫正丝相变温度的对比研究镍钛矫正弓丝的相变温度决定了镍钛矫正弓丝的形状记忆性能，本研究采用差热扫描(differentialscanningcalorimetryDSC)技术，确定镍钛矫正弓丝的相变温度和相变过程。
研究结果发现：进口A镍钛矫正弓丝相变温度范围为8.72℃至19.95℃进口B镍钛矫正弓丝相变温度范围为
4.70℃至21.89℃。
国产C镍钛矫正弓丝相变温度范围为6.6℃至22.4℃。
结果提示上述三种弓丝的相变温度均低于室温，相变在低于室温的温度状态下已经发生，在口腔温度的情况下不能再发生相变，因而在口腔温度下不能呈现形状记忆功能，上述三种弓丝没有热激活性能。
国产D镍钛矫正弓丝在DSC仪器扫描范围内没有发现相变状态的产生。
因而在口腔环境中也没有相变的产生，此种镍钛矫正弓丝不能呈现形状记忆性能。
研究二：镍钛矫正弓丝不同温度下机械性能
差异的对比研究柔和而持续稳定的矫治力一直是正畸治疗所追求的目标，而镍钛矫正弓丝施加与矫正牙上的力量直接影响正畸疗效，牙周健康。
影响弓丝机械性能因素有很多，而温度是较重要因素之一。
本研究应用三点弯曲实验装置，对比研究不同温度下：25℃(模拟室温)和37℃(模拟口腔温度)不同镍钛矫正弓丝变形量与力值之间的关系，综合分析其机械性能差异及其与温度变化的关系。
并得出以下结论：1)进口A镍钛矫正弓丝提供的矫治力最低，但是国产D镍钛矫正弓丝所施加的矫治力最为稳定。
2)镍钛矫正弓丝的产生的力值随着温度的升高而升高。
不同弓丝之间的变化趋势不一样，进口A镍钛矫正弓丝和国产C镍钛矫正弓丝的应力值受温度的影响较大，国产D镍钛矫正弓丝应力值受温度的影响较小。
研究三：镍钛矫正弓丝机械性能随时间变化的临床初步研究：镍钛矫正弓丝的生物力学性能会随温度，湿度等条件的变化而变化，正畸治疗疗程一般较长，镍钛矫正弓丝的生物力学性能是否会随时间的增加而改变?一直是正畸大夫关注的热点。
本研究选用临床最常用的国产C镍钛矫正弓丝，分别临床使用不同时间(一个月、两个月、三个月)后对其生物力学性能进行分析对比研究，初步探讨镍钛矫正弓丝在口腔环境中随着时间的变化，其机械性能变化规律。
结果发现临床治疗时间对镍钛矫正弓丝的机械性产生明显的变化。
镍钛矫正弓丝性能随着使用时间的增加而衰减，但其超弹性的性能没有改变。
作者：任超超
学科专业：口腔临床医学
授予学位：硕士
学位授予单位：首都医科大学
导师姓名：白玉兴
学位年度：2006。
