我看过一下非隔离电源的结构

非隔离电源芯片

非隔离电源芯片非隔离电源芯片是一种常见的电源管理集成电路，它能够将交流电转换为直流电，并提供所需的电源稳定性和保护功能。

非隔离电源芯片适用于各种应用场合，例如电子设备、通信设备、工控设备等。

下面将介绍非隔离电源芯片的工作原理、优势和应用案例。

非隔离电源芯片主要由三个部分组成：整流桥、滤波电容和稳压电路。

整流桥用于将交流电转换为直流电，滤波电容则平滑输出的直流电压，稳压电路则确保输出电压的稳定性。

这些部分协同工作，能够提供稳定而高效的电源给被供电设备使用。

非隔离电源芯片的工作原理基于交流电的整流和滤波。

交流电经过整流桥后转换为直流电，然后通过滤波电容去掉直流电中的脉动，得到平稳的直流电压。

稳压电路通过调节整流后的直流电压，保持输出电压的稳定性。

这样，被供电设备就可以稳定可靠地工作。

非隔离电源芯片有许多优势。

首先，它的体积小巧，适合集成到各种小型设备中。

其次，它的效率高，能够提供高效率的功率转换，减少能量损耗。

此外，非隔离电源芯片还具有多种保护功能，例如过流保护、过压保护、过温保护等，可以有效保护被供电设备的安全。

非隔离电源芯片在各种应用场合中有广泛的应用。

例如，它可以用于电子设备的电源管理，为电脑、手机、平板电脑等提供稳定的电源。

它还可以用于通信设备，为无线路由器、基站、通信模块等提供可靠的电源。

此外，非隔离电源芯片还可以用于工控设备，为PLC、变频器、运动控制器等提供稳定的电源。

综上所述，非隔离电源芯片是一种非常重要和实用的电源管理集成电路。

它能够将交流电转换为直流电，并提供所需的电源稳定性和保护功能。

非隔离电源芯片具有体积小巧、高效率和多种保护功能等优势，适用于电子设备、通信设备、工控设备等各种应用场合中。

非隔离电源芯片在现代电子技术领域有着广泛的应用前景。

LED非隔离电源解析

LED非隔离电源解析压敏电阻压敏电阻的两端电压大于压敏电阻的阻值时，压敏电阻导通，线路电流变大，保险丝就烧掉，从而保护用电器不会因高压而损坏。

最大特点是当加在它上面的电压低于它的阀值时，流过它的电流极小，相当于一只关死的阀门，当电压超过它的阀值时，流过它的电流激增，相当于阀门打开。

压敏电阻在休息时，相对受保护的电子元件而言，具有很高的阻抗（数兆欧姆），而且不会改变设计电路特性，但当瞬间突波电压出现（越过压敏电阻之崩溃电压时），该压敏电阻之阻抗会变低（仅有几个欧姆），并造成原线路短路，换言之电子产品或元件因此而受到保护。

EMI滤波器在电力或者电子工程中对信号-信号、电源-电源、信号-电源和电源-信号之间利用电感元件和电容元件的频谱分离特性来将不需要的或者有害的电磁频谱通过阻断或者对地旁路的方式滤除的一种功能元件。

通常位于各功能电路的输入-输出端。

按用途可分为电源EMI滤波器和信号EMI滤波器；按滤波频谱特性可分为高通滤波器、低通滤波器、带通滤波器、带阻滤波器；按电磁模量特征可分为差模滤波器和共模滤波器。

广泛用于各类电子信号设备和开关式电源供应器中，以符合各国制定的电磁兼容标准，有效抑制有害电磁波对自身工作电路或其它敏感设备的干扰。

EMI滤波器工作频率一般来说是工频50/60Hz或者中频400HzEMI电源滤波器的安装过程中，应该注意以下问题：1.1、EMI电源滤波器金属壳与机箱壳必须保证良好面接触，并将接地线接好；1.2、EMI电源滤波器输入线、输出线必须拉开距离，切忌并行，以免降低滤波器效能；EMI电源滤波结构1.3、EMI电源滤波器连接线以选用双绞线为佳，它可有效消除部分高频干扰信号。

PFCPFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。

隔离dcdc电源拓扑结构

隔离dcdc电源拓扑结构一、引言隔离DC-DC电源作为电子产品中不可或缺的组成部分，其主要功能是将输入电压转换为所需的输出电压，并且通过隔离器件实现输入输出间的电气隔离。

本文将介绍隔离DC-DC电源的拓扑结构。

二、非隔离式DC-DC电源非隔离式DC-DC电源是最简单的一种拓扑结构，其原理如下：通过一个开关管控制输入电压，使得输入电压在开关管导通期间充入能量存储元件（如电感），在开关管截止期间释放能量存储元件中的能量并将其转换为所需输出电压。

由于该结构没有使用隔离器件进行输入输出间的隔离，因此存在安全风险。

三、反激式DC-DC电源反激式DC-DC电源是一种基于变压器实现输入输出间隔离的拓扑结构，其原理如下：通过一个开关管控制输入端与变压器之间的连接，使得输入端充入能量存储元件（如电容），当开关管截止时，在变压器中产生高频交流磁场，通过磁耦合将能量传递到输出端，再通过输出端的整流电路转换为所需输出电压。

由于该结构使用了变压器进行输入输出间的隔离，因此能够有效降低安全风险。

四、正激式DC-DC电源正激式DC-DC电源是一种基于变压器实现输入输出间隔离的拓扑结构，其原理如下：通过一个开关管控制输入端与变压器之间的连接，使得输入端充入能量存储元件（如电感），当开关管导通时，在变压器中产生高频交流磁场，通过磁耦合将能量传递到输出端，再通过输出端的整流电路转换为所需输出电压。

由于该结构使用了变压器进行输入输出间的隔离，因此能够有效降低安全风险。

五、谐振式DC-DC电源谐振式DC-DC电源是一种基于谐振现象实现输入输出间隔离的拓扑结构，其原理如下：在开关管导通时，将能量存储元件中的能量传递到谐振网络中；在开关管截止时，利用谐振网络中形成的高频交流磁场将能量传递到输出端。

由于该结构使用了谐振网络进行输入输出间的隔离，因此能够有效降低安全风险。

六、总结本文简要介绍了隔离DC-DC电源的拓扑结构，包括非隔离式DC-DC电源、反激式DC-DC电源、正激式DC-DC电源和谐振式DC-DC电源。

隔离电源与非隔离电源是怎么选择的？

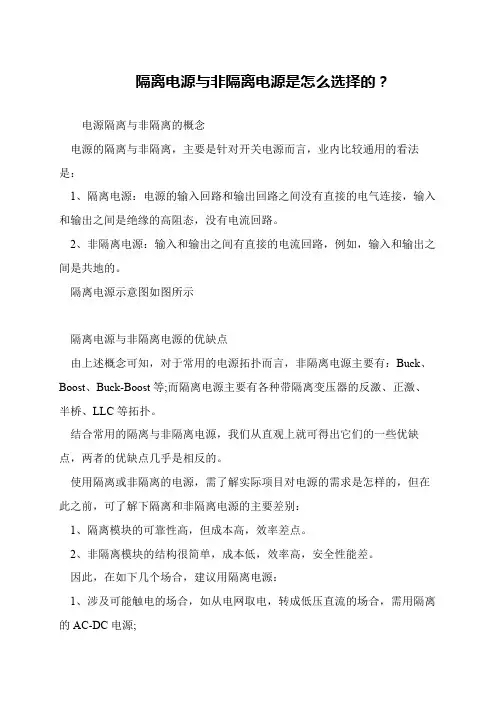

隔离电源与非隔离电源是怎么选择的？
电源隔离与非隔离的概念
电源的隔离与非隔离，主要是针对开关电源而言，业内比较通用的看法是：
1、隔离电源：电源的输入回路和输出回路之间没有直接的电气连接，输入和输出之间是绝缘的高阻态，没有电流回路。

2、非隔离电源：输入和输出之间有直接的电流回路，例如，输入和输出之间是共地的。

隔离电源示意图如图所示
隔离电源与非隔离电源的优缺点
由上述概念可知，对于常用的电源拓扑而言，非隔离电源主要有：Buck、Boost、Buck-Boost等;而隔离电源主要有各种带隔离变压器的反激、正激、半桥、LLC等拓扑。

结合常用的隔离与非隔离电源，我们从直观上就可得出它们的一些优缺点，两者的优缺点几乎是相反的。

使用隔离或非隔离的电源，需了解实际项目对电源的需求是怎样的，但在此之前，可了解下隔离和非隔离电源的主要差别：
1、隔离模块的可靠性高，但成本高，效率差点。

2、非隔离模块的结构很简单，成本低，效率高，安全性能差。

因此，在如下几个场合，建议用隔离电源：
1、涉及可能触电的场合，如从电网取电，转成低压直流的场合，需用隔离的AC-DC电源;。

开关电源电路结构及工作原理

开关电源电路结构及工作原理主回路—开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源(直流变换器)的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件(下图中所示的开关三极管T)与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T 及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

1.2. 并联式结构并联——在主回路中，相对于输入端而言，开关器件(下图中所示的开关三极管T)与输出端负载成并联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T 对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电;当开关管T关断时，续流二极管D导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。

由此可见，并联式结构中，可以获得高于输入电压的输出电压，因此为升压式变换。

并且为了获得连续的负载电流，并联结构比串联结果对输出滤波电容C的容量有更高的要求。

1.3.极性反转型变换器结构极性反转——输出电压与输入电压的极性相反。

电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。

120w非隔离电源方案

120w非隔离电源方案非隔离电源方案是电子设备中一种常见的电源模块。

120W的非隔离电源方案在工业控制、通信设备以及家电等领域有广泛的应用。

本文将详细介绍120W非隔离电源方案的设计原理、应用场景以及性能特点。

一、设计原理120W非隔离电源方案的设计原理基于开环降压电源设计。

该电源方案通常由整流桥、滤波电容、降压转换电路和负载适配器等组成。

首先是整流桥的作用，它将交流电源中的交流信号转换为直流信号。

整流桥由四个二极管组成，通过改变二极管的导通方式可以实现不同类型的整流，如全波整流和半波整流。

其次是滤波电容的作用，它用于平滑整流后的直流信号。

滤波电容能够将直流信号中的纹波产生的高频成分滤除，从而得到相对稳定的直流电压。

接下来是降压转换电路的设计。

降压转换电路主要由MOSFET开关管、电感和输出滤波电容组成。

当MOSFET导通时，电感储存能量；当MOSFET关断时，电感释放储存的能量，驱动输出滤波电容向负载供应电能。

最后是负载适配器的部分，它通过调整输出电压和电流来适配不同的负载。

负载适配器通常采用反馈控制的方式，将输出电压与内部基准电压进行比较，并通过改变PWM信号的占空比来调整输出电压。

二、应用场景120W非隔离电源方案在众多领域中有着广泛的应用。

1. 工业控制：工业控制设备通常需要稳定的电源供应，非隔离电源方案能够提供稳定可靠的电源，满足工业控制设备对电能质量和电源稳定性的要求。

2. 通信设备：通信设备需要高效、稳定的电源供应，非隔离电源方案具备较高的转换效率和稳定性能，能够满足通信设备对电源的要求。

3. 家电产品：家电产品中常常需要使用大功率的电源，非隔离电源方案可以提供稳定的电流和电压输出，适用于家电产品的电源设计。

三、性能特点120W非隔离电源方案具有以下性能特点。

1. 高效率：非隔离电源方案采用先进的功率转换技术和优化的电路设计，具有较高的转换效率，能够最大程度地减少能量损耗。

2. 稳定性好：非隔离电源方案通过合理的电路设计和稳压控制，能够提供稳定可靠的电源输出，满足各种负载的需求。

非隔离型开关电源的三种工作方式

非隔离型开关电源的三种工作方式非隔离型（开关电源）一般有三种基本工作方式，降压型、升压型、极性反转型三种，而其他的都是这三种形式转换而来，例如反激式、正激式、推挽式、半桥式、全桥式。

1、降压型电路如下图为降压型电路。

在此电路中，脉宽调制（pwm）电路的输出加到（晶体管）开关Q1的基极，以控制其导通和截止。

工作过程：①当开关导通时，输人量可以传递到输出端；②开关截止时，则被隔断。

这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。

pwm电路将它的变化转变成能控制开关导通和截止时间之比的pwm（信号），达到稳定的目的。

2、升压型电路如图是升压型电路。

工作过程：①开关管Q1导通时，扼流圈L1储能。

这时il＝uin/lt（t为扼流圈导通时间）。

设导通结束时的（电流）为il，因此，储能为e＝0.5i2l。

Q1截止后，il将从il开始减少，在L上感应出左低右高的自感电动势。

这个电动势叠加在uin上，二者一起通过vd给（电容器）c充电并向负载（供电），得到比输人电压高的输出电压。

②Q1导通期间，（电容）器MC1单独向负载供电，这时，D1阳极电位低于阴极而处于截止状态，防止了电容反向放电。

3、极性反转型电路如下图为极性反转型电路，也叫倒置型电路。

当Q1导通时，uin加在l两端，产生电流和储存能量。

Q1截止后，l上的电流经（二极管）D1给电容器MC1充电。

由此产生与输人电压极性相反的输出电压。

延申阅读：很多小伙伴都说MOS不好（检测）。

下面我带大家来做一个简单的MOS检测电路。

使用的材料很简单。

一个管脚插座。

一个100欧（电阻）。

一个（USB）输入插头。

一块敷铜板。

简易MOS检测电路，从画原理图开始很多人喜欢使用继电器控制，因为继电器使用方便，还能实现隔离。

注意事项：使用继电器控制不可以将继电器负极直接接入（单片机）I/O，单片机I/O口的灌电流非常小，带载能力弱，无法带动继电器，直接接入极有可能损坏单片机，需通过三极管或MOS管进行控制。

非隔离电源方案

非隔离电源方案简介非隔离电源方案是一种常见的电源设计方案，广泛应用于各种电子设备中。

它的主要特点是在输入和输出之间不存在电气隔离，即输入和输出共用相同的地，可以在较低成本和较小体积的情况下提供电源转换功能。

本文将介绍非隔离电源方案的原理、应用场景以及设计注意事项。

原理非隔离电源方案通常采用开关电源的设计，其中包括一个开关变压器或者电感器来实现电压转换。

其基本原理是通过开关器件将输入电压转换为高频脉冲信号，经过滤波和稳压后输出所需的直流电压。

非隔离电源方案的主要组成部分包括输入滤波电路、整流电路、开关电源控制器、开关器件、输出滤波电路等。

其中，输入滤波电路用于去除输入电源中的噪声和干扰，整流电路将交流输入转换为直流电压，开关电源控制器通过控制开关器件的导通和关断来实现电压转换和稳压功能。

输出滤波电路则用于去除输出电压中的纹波和杂散。

应用场景非隔离电源方案广泛应用于各种电子设备中，特别是一些低功耗和小型设备。

以下是一些典型的应用场景：1.智能家居设备：非隔离电源方案常见于智能插座、智能灯泡等家居设备中，为这些设备提供所需的电源电压和电流。

2.电子产品：手机充电器、电脑适配器等设备使用非隔离电源方案，以提供适当的电压和电流来给电子设备充电。

3.工业自动化设备：PLC、工业机器人等工业自动化设备需要稳定的电源来保证其正常运行，非隔离电源方案可以满足这一需求。

4.LED照明：非隔离电源方案常用于LED灯条、LED灯泡等照明设备中，来提供所需的直流电压和电流。

设计注意事项在设计非隔离电源方案时，需要注意以下几点：1.安全性：由于输入和输出之间没有电气隔离，需要特别注意设计电路的绝缘和耐压能力，确保使用者的安全。

2.效率：非隔离电源的效率通常较高，但在设计中要注意降低功耗，以提高整体效率。

3.抗干扰能力：在设计滤波电路时，需考虑输入电源中的噪声和干扰，确保输出电压的干净稳定。

4.稳压能力：非隔离电源需要具备良好的稳压能力，以满足各种负载条件下的输出要求。

开关电源常用拓扑结构图文解释

开关电源常用拓扑结构图文解释第一篇：开关电源常用拓扑结构图文解释开关电源常用拓扑结构开关变换器的拓扑结构是指能用于转换、控制和调节输入电压的功率开关器件和储能器件的不同配置。

开关变换器的拓扑结构可以分为两种基本类型：非隔离型和隔离型。

变换器拓扑结构是根据系统造价、性能指标和输入/输出负载特性等因素选定。

1、非隔离型开关变换器一，Buck变换器，也称降压变换器，其输入和输出电压极性相同，输出电压总小于输入电压，数量关系为：其中Uo为输出电压，Ui为输入电压，ton为开关管一周期内的导通时间，T为开关管的导通周期。

降压变换器的电路模式如图2所示。

工作原理是：在开关管VT导通时，输入电源通过L平波和C滤波后向负载端提供电流；当VT关断后，L通过二极管续流，保持负载电流连续。

二，Boost变换器，也称升压变换器，其输入和输出电压极性相同，输出电压总大于输入电压，数量关系为：。

升压变换器的电路模式如图3所示。

工作原理是：在VT导通时，电流通过L平波，输入电源对L充电。

当VT关断时，电感L及电源向负载放电，输出电压将是输入电压加上输入电源电压，因而有升压作用。

三，Buck-Boost变换器，也称升降压变换器，其输入输出电压极性相反，既可升压又可降压，数量关系为：。

升降压变换器的电路模式如图4所示。

工作原理是：在开关管VT导通时，电流流过电感L，L储存能量。

在VT关断时，电感向负载放电，同时向电容充电。

四，Cuk变换器，也称串联变换器，其输入输出电压极性相反，既可升压又可降压，数量关系为：。

Cuk变换器的电路模式如图5所示。

工作原理是：在开关管VT 导通时，二极管VD反偏截止，这时电感L1储能；C1的放电电流使L2储能，并向负载供电。

在VT关断时，VD正偏导通，这时输入电源和L1向C1充电；同时L2的释能电流将维持负载电流。

2、隔离型开关电源变换器一，推挽型变换器，其变换电路模型如图6所示。

工作过程为：VT1和VT2轮流导通，这样将在二次侧产生交变的脉动电流，经过VD1和VD2全波整流转换为直流信号，再经L、C滤波，送给负载。

非隔离恒压电源方案

非隔离恒压电源方案概述随着电子技术的发展，对电源供应稳定性和可靠性的要求越来越高。

非隔离恒压电源方案是一种经济实用且性能稳定的电源解决方案。

本文将介绍非隔离恒压电源的基本原理、设计要点以及应用场景。

原理非隔离恒压电源采用反激电路结构，通过PWM控制电流的开关器件，控制输出电压稳定在设定值上。

其基本原理如下：1.输入电压经过整流、滤波电路后得到直流电压。

2.再经过变换电路进行电压升压或降压。

3.通过开关器件控制输入电流，实现对输出电压的快速调节。

4.通过反馈控制电路，检测输出电压并与设定值进行比较，根据差值产生控制信号，调整开关器件的导通时间。

设计要点在设计非隔离恒压电源时，需要注意以下几个要点：1. 开关频率选择开关频率的选择对电源的性能和成本有着重要影响。

较高的开关频率可以提高电源的响应速度和转换效率，但同时会增加开关元件的损耗和成本。

2. 反馈控制电路设计反馈控制电路是实现电压稳定的核心。

设计时需要考虑合适的控制方法和元件，以提高系统的稳定性和抗干扰能力。

3. 过压、过流保护设计为了提高电源的可靠性，需要在设计中考虑过压和过流保护电路。

过压保护可使用过压检测电路和限流电路，过流保护可通过电流检测和限流保护电路实现。

4. 电源稳定性测试设计完成后，需要对电源进行稳定性测试。

测试时可以通过对输入电压和负载的变化进行监测，评估电源的稳定性和性能。

应用场景非隔离恒压电源方案适用于多种应用场景，如：1.工业自动化领域：用于供电各种工业设备，如PLC控制系统、传感器等。

2.通信系统：用于供电安全监控、电信设备等。

3.电子产品领域：如计算机、显示器、音响等。

在这些应用场景中，非隔离恒压电源方案能够提供稳定的电源输出，满足设备对电源供应的要求。

总结非隔离恒压电源是一种经济实用且性能稳定的电源解决方案。

通过合理选择开关频率、设计反馈控制电路以及考虑过压、过流保护等设计要点，可以设计出稳定可靠的非隔离恒压电源。

非隔离型开关电源的四种典型拓扑

非隔离型开关电源的四种典型拓扑（实用版）目录1.非隔离型开关电源的基本概念2.非隔离型开关电源的四种典型拓扑2.1 降压型电路2.2 升压型电路2.3 极性反转型电路2.4 反激式电路2.5 正激式电路2.6 推挽式电路2.7 半桥式电路2.8 全桥式电路正文非隔离型开关电源是一种常见的电源电路，其工作原理是通过开关管的开通和截止，将输入电压转换为所需的输出电压。

非隔离型开关电源的四种典型拓扑包括降压型电路、升压型电路、极性反转型电路和反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路。

降压型电路是一种将输入电压转换为较低输出电压的电路。

在工作过程中，当开关管导通时，输入电压可以传递到输出端；开关截止时，则被隔断。

这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。

升压型电路是一种将输入电压转换为较高输出电压的电路。

在工作过程中，开关管 Q1 导通时，扼流圈 L1 储能。

这时 iluin/lt（t为扼流圈导通时间）。

设导通结束时的储能为E，则E=1/2 * iluin * t。

在开关管 Q1 截止时，储能 E 通过输出整流器进行整流，输出电压 U0=E/Cout，其中 Cout 为输出电容。

极性反转型电路是一种将输入电压的极性反转后输出的电路。

在工作过程中，开关管 Q1 和 Q2 交替导通和截止，使得输出电压的极性与输入电压相反。

反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路都是非隔离型开关电源的一种形式转换。

反激式电路和正激式电路是通过改变开关管的接线方式来实现的，推挽式电路是通过两个开关管分别控制输入电压的正负半周期来实现的，半桥式电路和全桥式电路是通过多个开关管共同控制输入电压的正负半周期来实现的。

三相输入非隔离开关电源电路

三相输入非隔离开关电源电路三相输入非隔离开关电源电路，听上去是不是有点儿复杂？这个话题可以轻松聊聊。

咱们得明白啥是三相电。

简单来说，三相电就是一种非常普遍的电力供应方式，广泛应用于工业和大型设备。

它的好处可多了，供电稳定，效率高，电压波动小。

咱们可以把它想象成一条高速公路，三辆车并排而行，快速而稳当。

那非隔离开关电源又是什么呢？说白了，就是把输入电和输出电“捆绑”在一起，电流的“出入”就像一扇开关，随时开关自如。

咱们接下来聊聊这个电路是怎么工作的。

三相输入非隔离电源一般由变压器、整流器、滤波器和开关管组成。

哇，这听起来有点像厨房里的烹饪流程呀！先来个变压器，把大电压变小，接着整流器就像是厨房的搅拌器，把交流电变成直流电，最后经过滤波器的“滤网”，让电流更干净，输出到你想要的设备上。

这个过程就像做饭，把各种原料变成一顿美味的佳肴，最终让大家都能享用。

在使用这个电源的时候，咱们得注意的就是效率和稳定性。

你想想，如果电源不稳定，那就像在台上表演的时候，突然掉了一根线，观众可就不乐意了。

电流的波动会影响设备的运行，甚至导致故障。

所以，设计得好，电源的输出就会很平稳，像一位优秀的厨师，做出来的每道菜都香气四溢，让人回味无穷。

再说到开关管，嘿，这个家伙可是个“明星”呢！它负责开关的控制，时而“开”，时而“关”，就像玩耍时的开关游戏，时刻保持着电流的流动与停止。

设计师们在选材上可是很讲究，得选那种性能稳定、耐高温的材料，才能保证电源在各种条件下都能稳稳当当。

可以想象一下，如果开关管出问题，那设备就像被卡住的电梯，谁都不想遇到这种尴尬的场面。

说到这里，不得不提到电源的应用领域。

三相输入非隔离开关电源在工业中简直是不可或缺的存在，电机驱动、照明设备、控制系统等等，几乎都能看到它的身影。

就像是社会中的“隐形英雄”，默默为各种设备供电，确保它们能正常运转。

每当夜幕降临，城市的灯光璀璨，背后都少不了这些电源的功劳。

真是辛苦它们啦！不过，设计这样一套电源并不简单，得考虑各种因素，比如负载的波动、温度变化等等。

怎样区别隔离型和非隔离型电源-设计应用

怎样区别隔离型和非隔离型电源-设计应用我们平时所接触到的电源大体上可分为两种:一种是专门用于交流电路的电源变压器，另一种则是由很多电子元件组成的开关电源或线性电源。

这两种电源都存在隔离和非隔离型。

输入220v的高电压，总是要把输出端和设备或灯具的金属外壳以及人体隔离开的。

这个任务可由隔离电源来完成；某些情况下也可采用非隔离电源，另通过做好线路绝缘以及采用塑料外壳等办法来解决隔离问题。

下面就简单介绍一下这两种电源的区别方法:一.电源变压器我们平时见的多的就是下图左面的隔离型变压器，它的初级线圈和次级线圈是完全独立的（在特定场合为消除高频干扰还会在初、次级之间加入静电隔离）。

因此安全性。

有时，既使是不需要“变压”也会采用这种结构，比如输入和输出电压都是220ⅴ的专用隔离变压器。

另外一种就是非隔离型变压器，又叫“自隅”变压器。

它通常都是以调压器的形式出现。

由于只有一个线圈，所以很方便做成可调压的结构，而且在同样重量的前提下，要比隔离型变压器的功率要大。

从右图可以看出，它的输入和输出是导通的，而且其中一根是直接连在一起的。

正常使用时这根线应该和零线相连。

但单相的两芯挿头是难以区分火、零的。

如果挿反，既使是把电压降至1ⅴ，实际两个输出端子也分别会是219和220v。

触摸到哪个输出端都足以致命。

二.由电子元器件组成的电源这是目前市场占有率的电源。

它主要有三种形式即:开关电源、线性电源和阻容降压型电源。

隔离型线性电源会带有笨重的电源变压器，很容易区别。

而阻容降压则属于非隔离型电源。

因此下面只介绍一下开关电源中隔离与非隔离型的识别方法:左图是非隔离型、右图是隔离型。

开关电源的基本特征是一定会有电感存在。

非隔离型所用的一般是一个线圈的电感，而隔离型的会把电感做成变压器的形式，将输入、输出完全隔开，以硧保安全。

输出和输入的反馈多数会用“光隅”去完成。

区分隔离与非隔离电源可通过目测或用万用表测量的方式来解决。

目测法是在手头无万用表的情况下，所采用的粗略、快捷的判断方法。

非隔离降压电路原理

非隔离降压电路原理
非隔离降压电路是一种基本的电源电路，其原理非常简单。

该电路通常由输入滤波器、开关管、输出滤波器和稳压器组成。

下面我们来详细了解一下非隔离降压电路的原理。

输入滤波器
输入滤波器的作用是对输入的交流信号进行滤波，以消除噪声和其它干扰。

输入滤波器通常是由电感、电容和电阻等元件组成的。

开关管
开关管通常是MOS管或者BJT管，其作用是打开或者关闭电路，从而控制电能的流动。

当开关管打开时，电源电压就可以通过电路流向负载端，形成一个高电平；当开关管关闭时，负载端就会形成一个低电平。

输出滤波器
输出滤波器的作用是对电路输出的矩形波信号进行滤波，从而得到稳定的直流输出信号。

输出滤波器通常由电容、电感等元件组成。

稳压器
稳压器的作用是对电路的输出信号进行稳定，以确保输出端的输出电
压稳定不变。

稳压器通常是由稳压二极管和电阻等元件组成的。

综上所述，非隔离降压电路的原理非常简单，其具体操作流程为：通过输入滤波器对输入的信号进行滤波，然后通过开关管控制电路的通断，从而使电流通过输出滤波器进入负载端。

最后，通过稳压器对输出信号进行稳定处理，以确保输出端的输出电压稳定不变。

总结
非隔离降压电路是一种基本的电源电路，其原理简单易懂。

该电路由输入滤波器、开关管、输出滤波器和稳压器等组成，通过对电路的输入信号进行滤波、控制电路的通断、滤波、稳定处理等操作流程，实现对输出端的输出电压稳定控制。

非隔离电源原理

非隔离电源原理
非隔离电源是一种电源设计，它没有使用隔离变压器来对输入和输出之间进行电气隔离。

相比之下，隔离电源通过隔离变压器可以提供输入和输出之间的电气隔离。

非隔离电源的原理可以概括为以下几个步骤：
1. AC输入：非隔离电源的输入通常是交流电，它通过输入端子进入电源电路。

2. 整流：输入的交流电经过整流电路，将其转换为直流电。

3. 滤波：为了去除直流电中的脉动成分，滤波电路通常会使用电容器或电感器，使输出电压更加平稳。

4. 电压调节：通过稳压器电路对输出电压进行调节，以保证输出电压的稳定性。

5. 输出：经过整流、滤波和稳压处理后，输出电压可以供给负载使用。

需要注意的是，非隔离电源的输入和输出之间没有电气隔离，因此在使用非隔离电源时需要注意安全问题。

如果输入端或输出端发生短路或其他故障，存在触电的风险。

因此，在安全性要求较高的场合，通常会选择使用隔离电源。

总之，非隔离电源通过整流、滤波和稳压等步骤将输入的交流
电转换为稳定的直流电供给负载使用，但其与输入端之间没有电气隔离，需要注意安全性问题。

非隔离电源方案(含电路原理图)

超宽电压输入非隔离电源方案(含电路原理图）【关键词摘要】非隔离电源方案AC/DC电源芯片XD308H BUCK无变压器220V转5V220V转12V220V转24V380V转5V380V转12V380V转24V【概述】非隔离电源方案（AC-DC电源芯片降压电路），一般采用BUCK 电路拓扑结构，常见于小家电控制板电源以及工业控制电源供电。

其典型电路规格包含5V/500mA、12V/500mA和24V/500mA等，满足六级能效要求。

可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证。

其特点是：电路简单、BOM成本低（外围元件数目极少：无需变压器、光耦）,电源体积小、无音频噪音、损耗小发热低。

1）220V转5V降压电路：输入12~380Vac，输出5V/500mA非隔离电源如图1所示的电路为一个典型的输出为5V/500mA的非隔离电源，输入电源范围:12-380Vac。

它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。

此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。

电源系统带有各种保护，包括过热保护（OTP）、VCC欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。

电路特点：无噪音,发热低。

220V转5V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。

保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。

压敏电阻RV1用于防雷保护，提高系统可靠性。

功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。

2）220V转12V降压电路：输入32~380Vac，输出12V/500mA非隔离电源如图2所示的电路为一个典型的输出为12V/500mA的非隔离电源，输入电源范围:32-380Vac。
