铸铁闸门止水装置图解

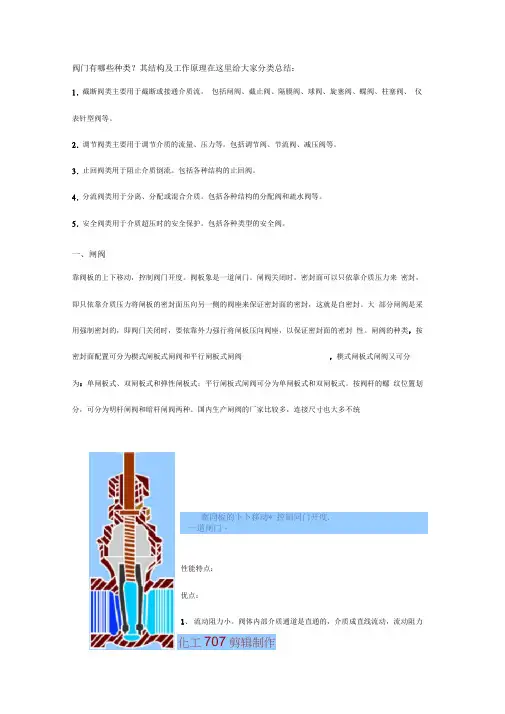

十五种常用阀门结构及工作原理(带示意图)

阀门有哪些种类?其结构及工作原理在这里给大家分类总结:1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动,控制阀门开度。
阀板象是一道闸门。
闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。
大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸板式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多,连接尺寸也大多不统靠冏板的卜卜移动* 控制同门开度.一道闸门・性能特点:优点:1、流动阻力小。
阀体内部介质通道是直通的,介质成直线流动,流动阻力化工707剪辑制作小。
2、启闭时较省力。
是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直。
3、高度大,启闭时间长。
闸板的启闭行程较大,降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动,易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单,结构长度短,制造工艺性好,适用范围广。
8、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE 填料•密封可靠•操作轻便灵活.缺点:密封面之间易引起冲蚀和擦伤,维修比较困难。
十五种常用阀门结构及工作原理(带示意图)

阀门有哪些种类?其结构及工作原理在这里给大家分类总结:令狐采学1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动,控制阀门开度。
阀板象是一道闸门。
闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。
大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多,连接尺寸也大多不统一。
性能特点:优点:1、流动阻力小。
阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2、启闭时较省力。
是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直。
3、高度大,启闭时间长。
闸板的启闭行程较大,降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动,易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短,制造工艺性好,适用范围广。
8、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料.密封可靠.操作轻便灵活.缺点:密封面之间易引起冲蚀和擦伤,维修比较困难。
外形尺寸较大,开启需要一定的空间,开闭时间长。

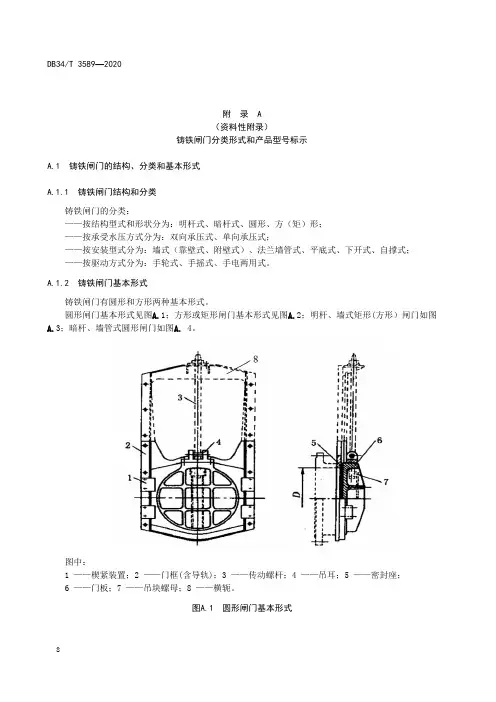

铸铁闸门分类形式和产品型号标示、孔口尺寸和设计水头系列标准、零部件所用材料及其容许应力

材料 HT200 HT200、Q235B ZCuSn5Pb5Zn5、12Cr13、HT200 ZCuSn5Pb5Zn5、HT200 ZCuSn5Pb5Zn5、QT600
材料标准 GB/T 9439 GB/T 9439、GB/T 700 GB/T 1176、GB/T 1220、GB/T 9439 GB/T 1176、GB/T 9439 GB/T 1176、GB/T 1348
图A.4 暗杆、墙管式圆形闸门 A.2 铸铁闸门产品型号标示
□ □ □ □—□—□,其中的□按从左到右顺序依次为: □——铸铁闸门 Z; □——门杆形式 M(明杆式),A(暗杆式); □——安装方式 Q(墙式),G(墙管式); □——闸孔形状 Y(圆形),F(方形),J(矩形); □——闸孔尺寸(宽度×高度、直径,单位:mm ); □——设计水头(单位:m) 。 标记示例: ZMQJ-1000×1500-3:孔口宽 1000 mm、高 1500 mm,设计水头 3 m,明杆、墙式矩形铸铁闸门。 ZAGY-1500 -5:孔口直径 1500 mm,设计水头 5 m,暗杆、墙管式圆形铸铁闸门。
孔口宽度 (mm)
500 800 1000 1500 2000 2500 3000 3500 4000
表B.4 铸铁框钢闸门(12.0 m<设计水头≤20.0 m)
500
800
O
O
1000 O
1500
孔口高度 (mm) 2000
2500
O
O
O
O
O
O
O
Oபைடு நூலகம்
O
O
O
O
O
3000
O O O O O
3500
O O O O
铸铁镶铜闸门技术说明

铸铁镶铜闸门技术说明、主要技术参数二、主要结构及工作原理铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。
1、主要结构(1) 、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。
门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。
(2) 、门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250〜350mm之间。
门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。
门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。
吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。
为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。
(3) 、门体、门框按最大工作水头设计,其抗拉、抗压、抗剪强度的安全系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200。
(4) 、门体、门框在厚度上留出2mnm勺腐蚀裕度,门体与门框导向槽间隙小于1.6mm(5) 、导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。
导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。
(6) 、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。
楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。
当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。
(7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。
密封条采用铜合金经精密加工,密封条便于安装和更换。
门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2卩m以保证在门框与门板的使用期间保持原位、不变形、不松动。
铸铁闸门止水原理

铸铁闸门止水原理铸铁闸门是一种常见的水利工程设施,其主要作用是用于止水,防止水流通过。
铸铁闸门的止水原理主要包括以下几个方面。
铸铁闸门的结构设计使其具备了较好的止水性能。
铸铁闸门主要由铁制闸板和闸座组成。
闸板是铸铁材料制成的,具有较高的强度和硬度,能够承受较大的水压力。
闸座是安装闸板的固定部件,通常由混凝土或钢材制成,具有较好的稳定性和密封性。
闸板和闸座之间采用特殊的连接方式,确保了闸门的结构紧密,从而实现了较好的止水效果。
铸铁闸门利用闸板与闸座之间的间隙来实现止水。
当闸门关闭时,闸板紧密贴合闸座,形成了一个完全封闭的通道,阻止水流通过。
闸板与闸座之间的间隙非常小,通常只有几毫米,这样可以有效地防止水流渗漏。
此外,闸板的表面通常进行特殊的处理,增加了其光滑度和密封性,进一步提高了止水效果。
铸铁闸门还可以通过调节闸门的开启程度来实现止水。
闸门通常可以根据需要进行开启和关闭,通过控制闸板的高度来调节水流的通量。
当闸门完全关闭时,水流被完全阻断,实现了完全止水的效果。
而当闸门部分开启时,水流可以通过闸门的缝隙流出,实现了局部止水的效果。
铸铁闸门还可以通过其他辅助设施来增强止水效果。
例如,在闸门的两侧可以设置导流堤坝,通过引导水流绕过闸门,减小对闸门的冲击力,进一步增强了止水效果。
总结起来,铸铁闸门的止水原理主要包括结构设计、间隙密封、开启调节和辅助设施等方面。
这些原理的综合作用使得铸铁闸门能够有效地止水,防止水流通过。
铸铁闸门作为一种重要的水利工程设施,广泛应用于水库、河道、港口等场所,发挥着重要的作用。
通过不断改进和优化设计,铸铁闸门的止水效果将进一步提高,为水利工程的安全运行和水资源的合理利用提供更好的保障。
钢制闸门的安装说明

钢制闸门的安装说明
钢制闸门是水工构筑物重要组成部分,用以开启或关闭放水孔口,起着控制水位,调节流量,改变流道等作用。
主要部件的材质为普碳钢、密封件采用P型橡胶,闸槽可用碳钢制作也可用铸铁,也可用混凝土。
通常钢闸门为静水位启闭。
1、首先测量主、反轨道厚度的尺寸和闸门的厚度尺寸,三者尺寸之和应小于闸槽的预留尺寸,如小于的话可以准备安装,如大于的话要设法找原因解决。
2、看准流水方向和闸门是前止水﹙面板止水﹚还是后止水。
3、测量、寻找吊点中心线和闸门底止水的位置尺寸,明确闸门的底止水在闸槽的位置。
4、根据闸门底止水在闸槽中的位置,把底坎放入闸槽底部,尽量使底止水在底坎面板的位置,用水平尺测量底坎面的平整度,水平后开始点焊稳固。
5、再按出水口宽度和闸门的厚度,确定主轨的位置用垂线吊直主轨面然后把主轨的钢筋和预埋筋点焊连接稳定。
6、根据出水口尺寸和闸门的宽度放反轨,其方法和稳定主轨方法一样。
7、安装门楣,按出水口的高度为门楣的底部,门楣的面和迎水面的轨道面相平,然后和预埋钢筋点焊连接。
8、都点焊连接住后,再重新测量出水口的宽高和门槽的宽度,如都符合图纸要求的尺寸,就开始焊接稳固;如有不符,调整后焊接稳固。
9、焊接稳固好后,可以顺闸门试装,试装顺利吊起闸门,按二期预留的尺寸支盒子板准备进行灌注混凝土;试装不顺利找出问题,调整好再灌注混凝土。
铸铁闸门及钢制闸门部分技术参数

铸铁闸门及钢制闸门部分技术参数PGZ 闸门参数及安装事项闸门安装注意事项1、特别注意,浇筑闸板时要整体浇筑,决不可分装浇筑,不然会达不到止水效果。
(并要求干次砼)2、浇筑时,先检查门框与门叶是否止水面有缝隙,如果有缝隙,可用调整螺栓(即予埋螺栓)或石块及其它东西,调至门框与门叶水面无缝隙后,便浇筑、检查闸框与门叶能否达到最佳效果。
规格参数 A B C D E F H d 门叶重kg 总重kg φ0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平板型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 350.5X0.5 500 500 50 670 50 615 1090 110 25 750.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315整体拱 1X11000 1000 70 1210 50 1170 1550 140260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 140018 1.8X1.8 1800 1800 100 2000 80 1900 2880 230115015402X1.8 2000 2000 100 2200 80 2120 2880 230 1320 1700 型2X2 2000 2000 100 2200 80 2120 3080 230 1500 2400 2.X2.5 2000 2500 100 2200 80 2120 3850 250 1850 2900 2.5X2.5 2500 25000 120 2740 80 2640 3850 250 2340 3746 3X3 3000 3000 120 3240 95 3140 4600 250 3375 5400 组 合 拱 型3.5X3.5 3500 3500 120 3740 95 3640 4850 2505100 7100 4X44000 4000 120 4240 95 4140 5440 25071009700ZMQY 型墙体镶铜铸铁圆闸门(200-500)技术参数 结构尺寸 预埋件及预备孔尺寸 IGE D1K4-MdD2C1CH428 9075224 150 4-M16 280 400 450-2500 80 根据 用户 要求 确定 565 100 80 324 200 4-M20 380 500 550-2500 80 680 100 95 430 285 4-M22 480 550 750-2500 80 745 100 95 480 305 4-M22 530 570 850-2500 80 810 105 95 530 325 4-M24 580 600 900-2500 100 1060 120 95 634 400 4-M24 680 650 1050-2500 100 1140 120 100 734 450 4-M24 780 700 1200-2500 100 1270 120 100 840 500 4-M30 880 750 1350-3000 120 1380 120 115 940 560 4-M30 1000 800 1510-3000 120 1700 140 1151046 600 4-M301100 900 1650-3000 1500 1200 1600 2050 180 130 1250 700 4-M36 1300 1000 1950-3000 150 钢制闸门是根据客户(工程)提供的要求及图纸生产。
完整版铸铁闸门及螺杆式启闭机施工安装方案

5.11 闸门及启闭机施工闸门制造闸门制造按施工图纸招标文件要求及相关闸门制造的规定规范履行。
制作方案闸门制造在吻合设计要求的制造资质等级的闸门制造单位定制。
闸门安装及调试⑴ 闸门安装程序(闸门安装程序流程图)⑵闸门埋件安装工艺闸门埋件的安装精度是闸门活动自如、有效止水的关键,并且二期砼浇筑后没法调整,所以,一定严格保证安装精度吻合设计要求及相关规范要求。
①放线:用经纬仪依据建筑物的轴线,将闸门槽中心线和闸门孔中心线画在闸门平台上并弹上墨线,依照土建供给的标高点,在闸墩的下部做出标高标志。
②底座安装:底座是闸门的下止水口,工作面的水平度和标高特别重要,为此,应在底座上划出中心线,并用水平仪进行找平、找正、校好标高。
③墩埋件的安装:墩埋件吊装就位后,先把找正样板安装在闸门平台上,在墩埋件上下两端互成90°的方向安装高速螺栓,并用钢丝找正墩埋件,其序次为:利用调整螺栓先同时找正 2 个下游墩埋件,而后找正 2 个上游墩埋件。
先找墩埋件的上、下两端,再复核中间各点(每1~1.5m 测一点)。
⑶ 闸门门叶安装①闸门门叶安装工艺静均衡试验→防腐涂漆→导轮注油→安装止水橡皮→闸门安装②吊装就位:因为闸门较重,施工中依据实质状况采纳行车吊装。
闸门安装用行车从闸门安装孔内放入,行车的钩绳提早改为单抽以保护吊装高度,同时提升效率,行车的作业地点在闸门平台上。
安装前,应派人除去闸室及埋件的全部阻碍物得以测底槛平直度,以闸室中心线复测门槽内侧出水座、侧滚轮座的宽度、平直度,做好检测记录,吊运过程中如有变形,在安装进行完全办理。
③门叶安装就位在槛上放两根相同高程道木,防范闸门吊入门槽内降落时,门叶底缘与底槛相碰,待门叶降落到必定地点后再撤去道木,待门叶放究竟后,调整双侧,使止水压缩量应相同,底止水橡皮与底槛接触优异,底止水橡皮压缩量吻合要求,并做好检测记录。
闸门安装程序流程图准备技术文件配合土建预埋施工准备熟习图纸准备机具检查门槽土建质量剔除砼毛面清理门槽杂物构底安上 门技埋放墩二下件座 埋 装楣术件游件墩期检安就样埋 安复安件 线位砼找查装板正装 核 装防腐涂漆安止水橡皮门叶检查静均衡试点导轮加油门叶检查门叶安装启闭机安装闸门试验 安启闭机④在启闭机安装前, 若条件允同意用暂时起吊设备把门叶上下启动调整, 若无条件,待启闭机安装好后再进行闸门调试直至闸门启闭机安稳、 无震动、无异常声,止水橡皮压缩优异, 无缝隙,做好安装检测资料报业主和监理工程师查收认同,在调试过程中各转动部位加注润滑油, 并向轨道与橡皮接触处冲水保护止水橡皮。
铸铁闸门及启闭机安装说明及操作手册

铸铁闸门及启闭机安装说明及操作手册work Information Technology Company.2020YEAR系列铸铁镶铜闸门及启闭机安装使用说明及操作手册新河县黄河水利机械厂一、总体结构及安装方式1、本公司的铸铁镶铜闸门结构及安装方式齐全,按结构可分为:单向升杆式方、圆闸门(型号:SFZ、SYZ);单向暗杆式方、圆闸门(型号:AFZ、AYZ);双向升杆式方、圆闸门(型号:SSFZ、SSYZ);启闭机按结构分为:手轮式(型号:QSL)、手摇式(型号:QSY)、手电两用式(型号:QDA)及双吊点式(型号:QDS、QSS)如下图所示SFZ型 SYZ型AFZ型 AYZ型SSFZ型 SSYZ型QSL型 QSY型 QDA型QDS型 QSS型2、按安装方式可分为:a)靠壁式:适用于圆闸门φ200-φ1200,方闸门300-1000等单向闸门的安装,土建预留孔比闸门口径大100mm。
b)附壁式:适用于所有规格的单向及双向闸门的安装,土建预留与闸门口径相同。
靠壁式附壁式法兰式下开式c)法兰式:适用于所有规格的单向及双向圆闸门的安装,穿墙管的法兰密封面尺寸应与闸门的法兰密封面尺寸一致,穿墙管应伸出墙面150-200mm以确保安装,当穿墙管为钢管时,需与闸门法兰配制一只钢法兰,安装时两法兰装配后再与穿墙管焊接,法兰标准为:JB/T81-94,。
d)平底式:适用于泥沙量较大,特别有块状物容易在闸门前造成堵塞的场合。
e)下开式:适用于上开时无空间的场合,只适用于单向闸门安装。
f)自撑式:适用于渠道安装,上部无法设置启闭机平台的场合。
下开式自撑式3、二、供货分散程度:1.型当闸门通径≤Φ1200或≤1000×1000时,闸门为整体供货。
2.型当闸门通径>Φ1200或>1000×1000时,除导轨外为整体供货。
3.配套启闭机、丝杆以及轴导架等合理包装后供货。
三、安装前的准备1.查看发货清单,清点货物数量及紧固件、备件等数量是否与清单一致,同时做好货物的保管工作。
水工建筑钢结构钢闸门图文讲义PPT

第六章 平面钢闸门
闸门类型:
第一节 概述
2、闸门孔口位置
露顶闸门:门顶露出水面 潜孔闸门:门顶潜没于水面以下
3、结构形式:门叶的形状
平面闸门:
弧形闸门:弧形的挡水门叶
人字形闸门
第六章 平面钢闸门
第二节 平面钢闸门的组成和结构布置
一、平面钢闸门的组成
三大部分组成: 门叶结构(上下移动,承重结构) 埋固构件 启闭机械
第六章 平面钢闸门
第二节 平面钢闸门的组成和结构布置
(三)梁格连接形式 齐平(等高连接):
水平次梁、竖直次梁、主梁上翼缘与面板齐平。梁格与面板形成刚强整体 水平次梁遇到竖直次梁,水平次梁需切断, 横隔板兼作竖直次梁时,可在横隔板上预留开孔,使水平次梁成为连续梁。
降低连接:
主梁、水平次梁与面板直接相连, 竖直次梁降低到水平次梁的下翼缘底,使水平次梁成为连续梁
板上游面处于异号应力作用,易破坏。
第六章 平面钢闸门
第三节 面板和次梁的设计
a、面板A点上游面局部弯应力:
垂直于梁轴线方向
(拉)
沿梁轴线方向
b、面板兼作梁翼缘整体弯应力
折算应力:
(压)
(6-4)
第六章 平面钢闸门
2、
或长边方向垂直主梁轴线方向,
还需验算B点下游面的折算应力
B点下游面虽是同号应力状态,但 较大,可能比A点上游面更早进入塑性状态
p:六边形面积中心处的水压强度 水平次梁穿过横隔板的预留孔:
按连续梁计算
第六章 平面钢闸门
第三节 面板和次梁的设计
水平次梁在竖直次梁处断开: 按简支梁计算
竖直次梁:
承受水平次梁传来的集中荷载, 承受面板直接传来的水压力, 水压力作用面积为一条对角线与梁轴垂直的正方形, 换算到竖直次梁上的荷载分布图为三角形
铸铁闸门安装使用

6、闸门吊装进预留二期浇筑水泥结构基础布置孔口后,一定要保证两边立闸框用长水平尺靠紧在铅垂线上,上下横闸框用长水平尺靠紧在水平线上,闸门整体吊装就位后,调整好前后、左右、上下的正确位置,然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面处的间隙,同时对间隙大于0。2mm处,用高强度螺栓进行调整,要确保各止水面的最大间隙在0.2mm以下。再将闸门背水面两边立闸框用型钢或木杆支撑紧,以防水泥浇筑时挤压,造成两边立闸框弯曲变形,影响闸板在闸框滑道内上、下滑动。确认无误后最后可进行二期浇筑水泥。
衡水市沃源水工机械厂位于水利机械之乡,距河北省衡水市50公里,是河北水工行业中的一颗明星。我厂是一家主要从事水工机械、启闭机、闸门设备的设计、技术开发、销售、制造、安装一体化的现代化规模型水利工程机械生产企业.
情绪,贯穿于我们的生活之中。由于生理的不同,与男性相比,女性情感活动更强烈,也更容易情绪化。
8、用户选购时,必须在合同上提前说明:a:闸门材质、形式;b:过水口宽度;c:过水口高度;d:设计水头[露顶式,还是潜没式(门叶面板需要加厚,材质需要加强)];e:订购数量;f:单吊点、还是双吊点[双吊点中心距,由用户闸门宽度决定数据];g:配什么型号规格的启闭机(闸门吊耳孔大小与启闭机螺杆孔大小有关);h:止水方式[单向止水、还是双向止水,闸前止水(三边,渠道、排河安装)、还是闸后止水(四边,涵洞安装)及止水面材质要求(铜板、不锈钢、橡胶)];i:其他特殊要求可双方协商解决
母亲是孩子情感依赖的主要角色,如果母亲在与孩子的接触中,不能控制自己的情绪,那么孩子长大之后很可能会情绪调节失衡。
有本书中说:“对大多数的成年人而言,即使一生只跟母亲发生过一次问题,心中就会存在一个说话、行为和反应跟童年时期一模一样的‘母亲复本’。”
各类闸门原理图

各类闸门原理图第一篇:各类闸门原理图1.闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。
按闸板构造分 , 也分两类 , 一是平行 , 二是模式。
2.截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类: 直通式、直角式及直流式斜截止阀。
3.蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4.球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
铸铁闸门分类形式和产品型号标示、孔口尺寸和设计水头系列标准、零部件所用材料及其容许应力

孔口宽度 (mm)
500 800 1000 1500 2000 2500 3000 3500 4000
表B.4 铸铁框钢闸门(12.0 m<设计水头≤20.0 m)
500
800
O
O
1000 O
1500
孔口高度 (mm) 2000
2500
O
O
O
O
O
O
O
O
O
O
O
O
O
3000
O O O O O
3500
O O O O
表B.1 单向止水浅水铸铁闸门(设计水头≤6.0 m)
孔口宽度 (mm)
200 400 600 800 1000 1500 2000 2500 3000 3500 4000
200 400 600 800
O
O
O
O
O
1000
O O
孔口高度 (mm) 1500 2000
O
O
O
O
O
O
O
2500
O O O O O O
铸铁; e) 工作水头、孔口尺寸均较大的铸铁闸门,门板、门框和导轨材料宜采用 QT400、QT450 等球墨
铸铁; f) 腐蚀强烈状况下或者污水环境下的铸铁闸门,门板、门框和导轨材料宜采用耐腐蚀铸铁。
14
3000
O O O O O
3500
O O O
4000
O O O
B.1.2 设计水头大于 6.0 m 小于 12.0 m(含 12.0 m)且孔口尺寸不大于 3.0 m 时,为深水铸铁闸 门,孔口尺寸按表B.2 采用。
表B.2 单向止水深水铸铁闸门(6.0 m<设计水头≤12.0 m)
铸铁闸门使用说明书

MXY、MXF铸铁镶铜圆、方闸门安装、使用、维护、操作
说明书江苏靖江晟禾水处理设备制造有限公司
一、适用范围
二、性能及结构
三、安装及调试
四、使用与维护
一、适用范围
主要用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。
可广泛用于自来水厂﹑污水处理厂﹑城市雨污水泵站﹑水利防汛等行业。
二、性能及结构
1﹑闸门的设计﹑制造﹑安装﹑检验验收等符合DL/T5019-94标准的规定。
2﹑形式:洞口式闸门
3﹑结构:设备主要由手电两用启闭机﹑螺杆﹑门框﹑门体﹑止水橡胶﹑吊耳及销轴等部件组成。
密封性能良好,久用磨损后可通过螺旋来更换密封
装置保持正常工作。
具有结构合理﹑密封性好﹑安装﹑调试﹑使用﹑维护方便﹑性能可靠等特点。
闸门的门板﹑门框系采用不锈钢,适用于污水腐蚀环境。
4﹑工作场所:室外
5﹑安装形式:洞口式
三、安装及调试
1﹑设备到现场后应对照送货单单独检验闸门是否完整,有无损坏。
2﹑检查闸门安装位置及土建尺寸是否与图纸相符。
3﹑安装时必须分四部分安装
4﹑首先门框的安装:安装前,先与预埋钢板焊接固定,此时门框两侧须平行且应与底框及上部框架垂直,门框安装好后进行二次浇注,二次浇注一定要封实,不能有渗水现象,待混凝土养护后方可使用。
门框安装时应保证导轨面在铅垂线上,其倾斜度不大于1//1000。
保证其平面度及对角线误差不超过标准规定。
铸铁闸门及启闭机安装使用说明书

铸铁闸门及启闭机安装使用说明书信阳大唐环保设备技术有限公司一、范围、用途、型号意义本铸铁闸门及手电两用启闭机主要应用于水利、水电、市政建设、给排水、水产养殖、农田灌溉、渠道等工程的止水。
以达到控制水位、调节流量或蓄水等作用。
二、结构及工作原理本铸铁闸门及手电两用启闭机,其中铸铁闸门由闸板、闸框、挡板、闭紧斜铁、吊耳等部件组成。
手电两用启闭机由蜗轮蜗杆室、机座两大部分及启闭机丝杠组成。
铸铁闸门采用金属硬密封止水。
闭合时,外力驱动蜗杆系统转动,蜗杆的转动,带动蜗轮系统旋转,蜗轮系统设置有承重螺母,承重螺母与蜗轮同步运动,此时螺母的螺纹强制驱使丝杆作下降运动。
闸门板通过自重与启闭机的闭门力向下限位运行,闸门到达下限位时,闭紧斜铁作用于止水面与止水铜条,此时使得闸门密封截止。
达到截止水流的作用。
启开时,外力驱动蜗杆系统转动,蜗杆的转动,带动蜗轮系统旋转,蜗轮系统设置有承重螺母,承重螺母与蜗轮同步运动,此时螺母的螺纹强制驱使丝杆作上升运动。
提升闸板至闸门板上限位,开通闸门。
铸铁闸门具有止水效果好、免止水面维护、耐腐蚀、结构合理、易安装、操作方便等特点;启闭机丝杆和特殊螺纹之间有互锁功能,闸门在升降过程中,可停留在任意位置上。
是水利水电部门水工建筑物上大量使用和推荐的优先选用产品。
三、闸门安装与调整1、安装前的检查(1)检查土建预留尺寸的合理性及与闸门安装要求尺寸的适宜性。
(2)打开设备包装,检查完整性,启闭机是否有运输过程造成部件或附件的丢失、主机碰伤等。
检查闸门是否有因运输、装卸或保管不当引起的质量变化,最后检查确认与起吊设备联结的配套正确性。
2、安装、调整(1)预装启闭机将启闭机吊放至预确定位置(启闭机起吊中心线与预留孔中心线重合),将启闭机机座下面垫平,垫实后,紧固地脚螺栓;将启闭机螺杆手摇入启闭机(当初装螺杆旋入困难时,系丝杆起始处有毛刺造成,除去毛刺后可旋入)。
(2)吊装闸门①按照设计止水方向,确定闸门前、后方位(指闸门板与门框),吊装闸门至闸门井内。
十五种常用阀门结构及工作原理(带示意图)

阀门有哪些种类?其结构及工作原理在这里给大家分类总结:1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动,控制阀门开度。
阀板象是一道闸门。
闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。
大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多,连接尺寸也大多不统一。
性能特点:优点:1、流动阻力小。
阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2、启闭时较省力。
是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直。
3、高度大,启闭时间长。
闸板的启闭行程较大,降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动,易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短,制造工艺性好,适用范围广。
8、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料.密封可靠.操作轻便灵活.缺点:密封面之间易引起冲蚀和擦伤,维修比较困难。
外形尺寸较大,开启需要一定的空间,开闭时间长。
铸铁镶铜闸门技术说明

铸铁镶铜闸门技术说明、主要技术参数二、主要结构及工作原理铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。
1、主要结构(1) 、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。
门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。
(2) 、门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250〜350mm之间。
门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。
门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。
吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。
为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。
(3) 、门体、门框按最大工作水头设计,其抗拉、抗压、抗剪强度的安全系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200。
(4) 、门体、门框在厚度上留出2mnm勺腐蚀裕度,门体与门框导向槽间隙小于1.6mm(5) 、导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。
导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。
(6) 、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。
楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。
当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。
(7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。
密封条采用铜合金经精密加工,密封条便于安装和更换。
门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2卩m以保证在门框与门板的使用期间保持原位、不变形、不松动。
