注塑模具设计与制造(新)

合集下载

模具设计与制造专业毕业论文--注塑模具设计

模具设计与制造专业毕业论文--注塑模具设计

1 绪论1注塑模具工艺简介一、模具模具是当今工业生产中使用极为广泛的主要工艺装备,模具工业正在成为国民经济中的重要基础工业之一。

目前各工业先进国为应付当前市场多样化的要求,缩短产品制造周期以取得最佳的竞争优势,无不引入CAD/CAE/CAM计算机一体化制造技术,以提高产品质量,降低生产成本,增加竞争力。

而随微机软件的发展和进步,模具CAD/CAE/CAM技术在世界范围内得到了广泛的应用,它已成为模具设计制造的发展方向。

二、注塑模具注射模具又称注塑模具,主要用于热塑性塑料制品的成型。

注塑成型在塑料制品中占有很大比重,世界上塑料成型模具的产量半数以上是注塑模具。

由于注射模具的生产制作并不是设计的最终目的,而是要用它制作出好的塑料制品。

所以,模具的设计不但要考虑到金属的特性及加工工艺,还需要充分考虑到树脂材料特性、注射成型工艺。

三、注塑模具设计注射模具设计的内容主要包括市场调研,塑料的选择,塑件建模及其设计的工艺分析,注塑机、注射模架及其零部件的选择,并进行有关的参数计算和校核,以及工程图纸的绘制。

在模具设计中CAD/CAE技术的应用,可大量缩短模具设计的时间并使设计参数标准化。

尽管如此,我们在正确地、高水平地使用注塑模具计算机辅助设计的各种软件的同时,仍必须对模具设计的原则和方法有透彻地了解,以使CAD/CAE技术在模具的设计、生产、制造过程中发挥最大的作用。

四、注塑成型注射(注塑)成型是使热塑性或热固性模塑料先在加热料筒中均匀塑化,而后由柱塞或移动螺杆推挤到闭合模具的模腔中成型的一种方法。

注射成型是一个复杂的过程,其中包括充模、加压、保压、冷却和脱模等一系列连续的加工步骤。

它几乎适用于所有的热塑性塑料。

近年来,注射成型也成功地用于成型某些热固性塑料。

注射成型的成型周期短(几秒到几分钟),成型制品质量可由几克到几十千克,能一次成型外形复杂、尺寸精确、带有金属或非金属嵌件的模塑品。

因此,该方法适应性强,生产效率高。

模具工艺制造及注塑成型加工流程

模具工艺制造及注塑成型加工流程
精加工
对半精加工后的模具进行精细加工 ,包括研磨、抛光等,使模具达到 最终的精度要求。
组装与调试
将各部分模具组装在一起,进行试 模、调整、优化,确保模具能够正 常工作并满足生产要求。
模具制造的设备与工具
数控加工中心
用于模具的铣削、车 削等粗加工和半精加 工。
磨床
用于模具的磨削和精 加工,提高模具的表 面质量和精度。
翘曲
气泡
翘曲是指塑料制品在冷却过 程中出现弯曲、扭曲等现象, 可以通过调整模具温度和注 射压力来改善。
气泡是指在塑料制品内部或 表面出现的气泡状缺陷,可 以通过调整注射速度和注射 压力来改善。
05
注塑成型加工的设备与工具
注塑机的分类与选择
按塑化方式分类 柱塞式注塑机
预塑式注塑机
注塑机的分类与选择
加工过程监控
对加工过程中的关键环节进行监控,确保加 工质量稳定可靠。
成品检验
对最终的模具成品进行全面检验,包括尺寸、 表面质量、精度等。
04
注塑成型加工流程
注塑成型的基本原理
注塑成型是一种塑料加工方法,通过 将热塑性塑料注入模具型腔,在冷却 和固化后获得所需形状的塑料制品。
注塑成型适用于各种塑料材料,如聚 乙烯、聚丙烯、聚氯乙烯等,广泛应 用于汽车、家电、包装、医疗器械等 领域。
模具工艺制造及注塑成型 加工流程
• 模具工艺制造概述 • 模具设计 • 模具制造 • 注塑成型加工流程 • 注塑成型加工的设备与工具 • 模具工艺制造及注塑成型加工的应用
与发展趋势
01
模具工艺制造概述
模具的定义与分类
模具定义
模具是一种用于制造特定形状和尺寸 零件的工具,通过模具成型可得到所 需的产品。

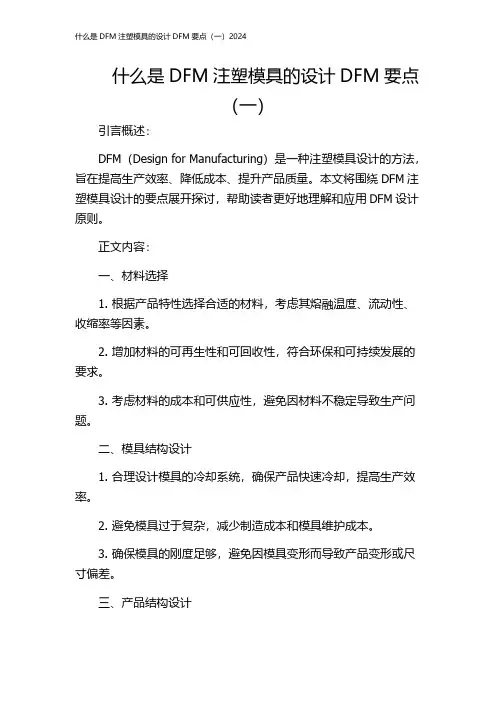

什么是DFM注塑模具的设计DFM要点(一)2024

什么是DFM注塑模具的设计DFM要点(一)2024

什么是DFM注塑模具的设计DFM要点(一)引言概述:DFM(Design for Manufacturing)是一种注塑模具设计的方法,旨在提高生产效率、降低成本、提升产品质量。

本文将围绕DFM注塑模具设计的要点展开探讨,帮助读者更好地理解和应用DFM设计原则。

正文内容:一、材料选择1. 根据产品特性选择合适的材料,考虑其熔融温度、流动性、收缩率等因素。

2. 增加材料的可再生性和可回收性,符合环保和可持续发展的要求。

3. 考虑材料的成本和可供应性,避免因材料不稳定导致生产问题。

二、模具结构设计1. 合理设计模具的冷却系统,确保产品快速冷却,提高生产效率。

2. 避免模具过于复杂,减少制造成本和模具维护成本。

3. 确保模具的刚度足够,避免因模具变形而导致产品变形或尺寸偏差。

三、产品结构设计1. 设计符合注塑工艺要求的产品结构,避免过于复杂的形状和壁厚不均匀等问题。

2. 考虑产品的装配性和模具的脱模性,减少脱模力和装配难度。

3. 考虑产品的设计可靠性和强度,避免产品在使用过程中出现断裂或变形等问题。

四、工艺参数设定1. 合理选择注塑机的射出速度、压力和温度等参数,确保产品质量。

2. 设计合理的料斗和喂料系统,确保材料供给平稳、无堵塞。

3. 考虑模具的填充、冷却和脱模过程,优化工艺参数,提高生产效率和产品质量。

五、模具维护和改进1. 建立定期维护计划,保证模具的正常运行和寿命。

2. 收集和分析模具运行数据,及时发现并解决潜在问题,改进模具设计。

3. 与模具制造商和生产工厂建立良好的沟通渠道,共同解决技术问题和改进模具性能。

总结:DFM注塑模具设计要点包括材料选择、模具结构设计、产品结构设计、工艺参数设定和模具维护与改进等方面。

合理应用DFM设计原则可以提高注塑模具的生产效率、降低成本并提升产品质量,对于企业的持续发展具有重要意义。

注塑模具设计与制造教程

注塑模具设计与制造教程

03
注塑模具结构设计
分型面设计技巧及注意事项
分型面选择原则
确保产品顺利脱模,减少溢料和 飞边,简化模具结构。
分型面设计要点
分型面应位于产品断面轮廓最大 的地方,便于脱模;避免在分型 面上设计小孔或凹槽,防止溢料 和飞边;分型面的设计应便于模
具的加工和装配。
注意事项
分型面的选择应避免影响产品的 外观和性能;对于复杂的产品, 可能需要采用多个分型面进行脱
性能要求
模具材料应具有良好的切削加工性、热处理稳定 性、耐磨性、耐腐蚀性和抗疲劳性等性能。
精度与表面质量要求
精度要求
根据产品精度要求,确定模具的制造 精度和装配精度,保证产品的尺寸精 度和形位公差。
表面质量要求
模具表面应平整、光滑,无裂纹、毛 刺等缺陷;分型面、型腔等重要表面 应达到一定的粗糙度要求,以保证产 品的外观质量和脱模顺畅。
分类
根据模具的结构和使用特点,注塑模具可分为单分型面 注塑模、双分型面注塑模、带有侧向分型与抽芯机构的 注塑模以及热流道注塑模等。
注塑模具结构组成
导向部件
浇注系统
由主流道、分流道、浇口和冷料 穴等组成,用于将熔融的塑料从 注塑机喷嘴引入模具型腔。
包括导柱、导套等,用于保证动 模和定模在合模时的相对位置精 度。
压力调整技巧及常见问题解决方案
压力调整技巧
注射压力、保压压力和背压是注塑成型过程中的关键压力参数。 根据产品的结构、壁厚和塑料的流动性,合理调整这些压力参 数,以确保塑料充分填充模具并补偿收缩。
常见问题解决方案
针对飞边、短射、缩水等常见问题,通过调整注射速度、保压 时间和压力分布等参数,可以有效改善产品质量。
加工工艺流程梳理与规范操作指南

塑料端盖注射模具设计(含全套CAD图纸)

塑料端盖注射模具设计(含全套CAD图纸)

本科毕业设计(论文) 题目:塑料端盖注射模设计塑料端盖注射模设计摘要随着社会的发展,不同品种和功能的塑料的出现,塑料产品与我们的日常生活越来越密切。

塑料模具设计对生产与生活也越来越重要。

本次毕业设计的课题为塑料端盖注塑模具设计,主要在对塑件从材料上进行工艺分析,确定分型面及型腔数;完成浇注系统的设计,浇口采用侧浇口;抽芯机构采用斜导柱实现塑件的侧孔成型;脱模机构采用顶杆推出。

同时通过合理地选择注射机并对注塑压力、最大注塑量、锁模力、开模行程等相关方面进行校核,进一步保证设计的合理型,并设计温度调节系统和阐述模具装配等方面。

本次设计完成了塑料端盖的生产,此次设计不仅结构简单,生产效率高,而且运动可靠生产成本低。

最重要的是适用于人们的生活中。

关键词:端盖注塑模具;分型面;注塑模具;注射机Plastic end cap injection mold designAbstractWith the development of society different varieties and function plastic appearance in our lives, plastic productions have closer to our daily lives. Plastic mold design is more and more important to the production and life.The topic of this graduation design for the plastic end cover injection mold design, mainly in based on the analysis of the molding for plastic parts are made from the raw material analysis, forming characteristics, parting surface selection, the design of the gating system, cooling system design, the core and cavity structure design, launch reset structure design, design of side core-pulling mechanism and the design of steering mechanism and other aspects detailed in this paper, the design of the end cover injection mold process. At the same time, through the rational selection of the injection machine and check the injection pressure, the maximum injection quantity, clamping force, mold opening stroke and other related aspects, further ensuring reasonable design, and design the temperature control system and elaborated the mold assembly.This design completed the production of plastic end cover, it not only has simple structure, but also has high production efficiency and the movement is reliable low production cost.The most important it is suitable for people's life.Key Words:cover injection mold;lateral core-pulling;parting surface;injection mold;injection machine主要符号表公P 公称压力 0P 注射压力v 公最大注射量 S 收缩率v q 体积流量 'α锁紧块的斜角α斜导柱倾斜角 S 机开模行程max S 最大收缩率 S 模具制造公差z δ模具制造公差 c δ模具磨损量3h 传热膜系数 d 斜导柱直径S 抽抽芯距 []σ材料的许用应力max H 模具最大闭合高度 min H 模具最小闭合高度P 导滑槽施加的压力 Q 总模具型腔的总热量i t 流道中各段流程的厚度 A 塑件包紧型芯的侧面积L 斜导柱的有效工作长度 i L 流道中各段流程的长度p 塑件对型芯产生的单位正压力[]δ为脱模板中心允许的最大变形量1F 斜导柱与滑块之间的摩擦阻力2F 导滑槽与滑块之间的摩擦阻力目录摘要 (I)Abstract (II)主要符号表 (III)1绪论 (V)1.1塑料的发展 (1)1.2塑料模具发展 (1)1.2.1国内外注塑模具的发展现状 (1)1.2.2国内外注塑模具的发展趋势 (2)1.3本文主要设计内容 (2)2 塑件材料及工艺的分析 (4)2.1PA1010基本特性 (4)2.2PA1010成型工艺分析 (4)2.3塑件结构分析 (4)2.4塑件尺寸及精度分析 (5)2.5塑件表面质量分析 (5)2.6塑件厚度分析 (5)2.7塑件的体积和质量 (6)3 塑件在模具中的布局 (7)3.1型腔数目的确定 (7)3.2型腔的分布 (7)3.3分型面设计 (7)3.3.1分型面的分类 (7)3.3.2分型面的选择原则 (7)4 浇注系统的设计 (9)4.1浇注系统设计的组成及要求 (9)4.2主流道设计 (9)4.3分流道设计 (10)4.3.1分流道设计要点 (10)4.3.2分流道的形状和尺寸 (11)4.3.3分流道的表面粗糙度 (11)4.4浇口设计 (11)4.4.1浇口的作用 (12)4.4.2浇口的截面形状和尺寸 (12)4.4.3浇口位置的选择 (13)4.5冷料穴的设计 (13)4.6拉料杆的设计 (14)5 成型零件的结构设计 (15)5.1成型零件的结构形式及设计 (15)5.1.1凹模结构设计 (15)5.1.2型芯结构设计 (16)5.2成型零件工作尺寸的计算 (16)5.2.1影响塑件尺寸精度的因素 (16)5.2.2模具成型零件的工作尺寸计算 (17)6 结构零部件设计 (18)6.1注射模架的选取 (20)6.2垫块的设计 (20)6.3合模导向机构的设计 (20)6.3.1导柱的设计 (20)6.3.2导套设计 (21)7 侧向分型与抽芯机构的设计 (22)7.1斜导柱的设计 (22)7.1.1斜导柱的形状及技术要求 (22)7.1.2斜导柱的倾斜角 (22)7.1.3斜导柱的长度 (22)7.1.4斜导柱的受力分析与直径计算 (23)7.2滑块的设计 (24)7.3导滑槽的设计 (24)7.4滑块定位装置 (25)7.4.1滑块定位装置的作用 (25)7.4.2结构形式 (25)7.5楔紧块 (25)7.6成型斜顶杆的设计 (22)8 推出机构设计 (23)8.1推出方式的选取 (23)8.2推出力计算 (23)8.3推出机构设计 (24)8.3.1推杆推出机构设计 (24)8.3.2推出机构导向与复位 (29)9 注射机的型号和规格选择及校核 (27)9.1初选注射机规格 (27)9.2注射机工艺参数校核 (27)9.2.1最大注射量的校核 (27)9.2.2注射压力的校核 (28)9.2.3锁模力的校核 (28)9.3注射机安装部分与模具相关尺寸校核 (28)9.3.1喷嘴尺寸校核 (28)9.3.2定位圈尺寸校核 (29)9.3.3最大最小模厚校核 (29)9.3.4开模行程校核 (29)10 冷却系统的设计 (30)10.1冷却装置设计要点 (30)10.2冷却回路布置 (30)11 模具的分析及保养 (31)11.1模具的经济效益分析 (30)11.2模具的保养 (30)12 结论 (31)参考文献 (37)致谢 (33)毕业设计(论文)知识产权声明 (39)毕业设计(论文)独创性声明 (40)1绪论1.1塑料的发展现代工业的飞速发展为素有“工业之母”美誉的模具工业带来前所未有的发展机遇,而模具材料的应用在模具制造中起举足轻重的作用。

注塑模具设计流程

注塑模具设计流程

注塑模具设计流程第一步:对制品2D图及3D图的分析,其内容包括以下几个方面:1、制品的几何形状.2、制品的尺寸、公差及设计基准。

3、制品的技术要求(即技术条件)。

4、制品所用塑料名称、缩水及颜色.5、制品的表面要求。

第二步:注射机型号的确定注射机规格的确定主要是根据塑料制品的大小及生产批量。

设计人员在选择注射机时,主要考虑其塑化率、注射量、锁模力、安装模具的有效面积(注射机拉杆内间距)、容模量、顶顶出形式及定出长度、动模托板移动行程。

倘若客户已提供所用注射剂的型号或规格,设计人员必须对其参数进行校核,若满足不了要求,则必须与客户商量更换。

第三部:型腔数量的确定及型腔排列模具型腔数量的确定主要是根据制品的投影面积、几何形状(有无侧抽芯)、制品精度、批量以及经济效益来确定。

型腔数量主要依据以下因素进行确定:1、制品的生产批量(月批量或年批量)。

2、制品有无侧抽芯及其处理方法。

3、模具外形尺寸与注射剂安装模具的有效面积(或注射机拉杆内间距)。

4、制品重量与注射机的注射量。

5、制品的投影面积与锁模力。

6、制品精度。

7、制品颜色.8、经济效益(每套模的生产值)。

以上这些因素有时是相互制约的,因此在确定设计方案时,必须进行协调,以保证满足其主要条件.型腔数量确定之后,便进行型腔的排列,以及型腔位置的布局。

型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯(滑块)机构的设计、镶件型芯的设计以及热流道系统的设计。

以上这些问题由于分型面及浇口位置的选择有关,所以在具体设计过程中,要进行必要的调整,以达到最完美的设计。

第四步:分型面的确定分型面,在一些国外的制品图中已作具体规定,但在很多的模具设计中要由模具人员来确定,一般来讲,在平面上的分型面比较容易处理,有时碰到立体形式的分型面就应当特别注意.其分型面的选择应遵照以下原则:1、不影响制品的外观,尤其是对外观有明确要求的制品,更应注意分型面对外观的影响.2、利于保证制品的精度。

塑料模具毕业,课程设计说明任务书,圆盖注塑模设计与制造(好东西)

塑料模具毕业,课程设计说明任务书,圆盖注塑模设计与制造(好东西)

圆盖注塑模设计学生:林波摘要:本课题主要是针对圆盖的注塑模具设计,该圆盖材料为丙烯晴-丁二烯-苯乙烯(ABS),是工业生产中常见的一种保护盖产品。

通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。

该课题从产品结构工艺性,具体模具结构出发,对模具的浇注系统、模具成型部分的结构、侧抽机构、顶出系统、冷却系统、注塑机的选择及有关参数的校核都有详细的设计,同时并简单的编制了模具的加工工艺。

通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。

根据题目设计的主要任务是圆盖注塑模具的设计,也就是设计一副注塑模具来生产塑件产品,以实现自动化提高产量。

针对塑件的具体结构,该模具是轮辐式浇口的单分型面注射模具。

关键词:注塑模、圆盖。

零件名称:圆盖生产批量:中小批量材料:丙烯腈丁二烯苯乙烯(ABS)塑件立体图形 :一、塑件的工艺性分析塑件的工艺性分析包括:塑件的原材料分析、塑件的尺寸精度分析、塑件表面质量和塑件的工艺性分析,其具体分析如下:1、塑件的原材料分析:塑料品种结构特点使用温度化学稳定性性能特点成型特点丙烯腈、丁二烯、苯乙烯(ABS),属于热塑性塑料非结晶态树脂,不透明小于85-110℃,脆化温度未-18℃有较良好的耐化学试剂性,不耐浓的氧化性酸及醛、酮、酯、氧化烃等不透明,具有良好的综合物理力学性能,耐热、耐腐、耐磨及良好的抗蠕变性,介电性能好,吸水性较强熔融温度高(超过250℃时才出现分解),熔体粘度不太高,流动性中等(溢边值为0.04mm),与流动性和压力有关,对压力更敏感,冷却速度较快,成型收缩小结论: ①熔融温度较高,熔体黏度中等,一般采用螺杆注射机成型,模具温度可控制在60-80℃②吸湿性强,含水量应小于0.3%,必须充分干燥③易发生熔接熔接痕,应注意选择进料口位置形式,顶出力过大或机械加工时塑件表面呈现“白色痕迹”(但在热水中加热可消失),脱模斜度应取2°以上2、塑件的结构工艺性分析:⑴ 从图纸上分析,该塑件的外形为回转体,壁厚均匀,都为3.5mm,且符合最小壁厚要求.⑵ 塑件型腔较大,有尺寸不等的孔,如:36-Ф3.5 、6-Ф16,它们均符合最小孔径要求.⑶ 在塑件侧壁有四个Ф5mm的孔,因此成型后塑件不易取出,需要考虑侧抽装置.3 、塑件的尺寸精度分析:该塑件的未注公差按MT5级公差要求,其余公差要求按制件的制件图所示公差要求塑件的外形尺寸: ФФ内形尺寸: Ф孔尺寸: ФФФФ空心距尺寸: ФФФФ4、塑件表面质量分析:该塑件为工业用圆盖塑料,对其表面质量没有什么高的要求,粗糙度可取Ra3.2um ,塑件内部也不需要较高的表面粗糙度要求,所以内外表面的粗糙度都3取Ra3.2um.结论:该塑件可采用注射成型加工,且加工性能较好,但成型以后需要设置侧抽芯机构才能将塑件顺利脱出.二、成型设备选择与模塑工艺规程编制1、计算塑件的体积:+2、注塑机的初步选择塑件成型所需的注射总量应小于所选注塑机的注射容量.注射容量以容积()表示时,塑件体积(包括浇注系统)应小于注塑机的注塑容量,其关系是:式中- 塑件与浇注系统的体积()- 注射机注射容量()0.8- 最大注射容量利用系数根据塑件的原材料分析,查相关手册①得知该塑件的原材料所需的注射压力为60-100 ,由于塑件的尺寸较大,型芯较多,所以选择较大的注射压力.模具所需的注射压力应小于或等于注射机的额定注射压力,其关系按下式:式中- 塑件成型是所需的压力()- 所选注射机的额定注射压力()模具所需的最大锁模力应小于或等于注射机的额定锁模力,其关系式如下:式中- 模具型腔压力,取45MPa- 塑件与浇注系统在分型面上的投影面积()- 注射机额定锁模力(N)再根据塑件形状及尺寸采用一模一件的模具结构,由以上数据,相关资料②初选螺杆式注塑机:XS-ZY-250.它的注射容量为250,注塑压力为130MPa,锁模力为1800KN,均满足以上条件.3、塑件模塑成型工艺参数的确定ABS注射成型工艺参数见下表,试模时,可根据实际情况作适当调整工艺参数规格工艺参数规格预热和干燥温度t/℃: 80-95成型时间/s 注射时间0-5时间/h: 4-5保压时间15-30料筒温度t/℃ 后段150-170 冷却时间15-30 中段165-180 总周期40-70 前段180-200螺杆转速n/()30-60喷嘴温度t/℃ 170-180后处理方法红外线灯烘箱模具温度t/℃ 50-80 温度t/℃ 70 注射压力p/Mpa 60-100时间/h2-4三、注射模的结构设计注射模结构设计主要包括: 分型面的选择、模具型腔数目的确定及型腔的排列、浇注系统设计、型芯、型腔结构的确定、推件方式、侧抽芯机构的设计、模具结构零件设计等内容.1、分型面的选择该塑件为工业用圆盖塑料,对其表面质量没有什么高的要求,只要求外径没有明显的斑点及熔接痕.在选择分型面时,根据分型面的选择原则,考虑不影响塑件的外观以及成型后能够顺利取出制件如图所示,塑件留动模,塑件的脱模容易实现,且模具的加工相对以上方案简单,方便. 所以,通过对以上几种分型面的考虑以及塑件的外观的要求,选择大端底平面作为分型面的方案较合适.2、型腔数目的确定及型腔的排列由于该塑件采用一模一件成型,所以,型腔布置在模具的中间.这样也有利于浇注系统的排列和模具的平衡.3、浇注系统的设计(1)主流道设计主流道是指浇注系统中从注射机喷嘴与模具接触处开始到分流道为止的塑料熔体的流动通道,是熔体最先流经模具的部分,它的形状与尺寸对塑料熔体的流动速度和充模时间有较大的影响,因此,必须使熔体的温度降和压力损失最小。

模具设计与制造(新)

模具设计与制造(新)

1、如题图所示零件,材料为Q235,料厚为2mm。

试确定凸、凹模分别加工时的刃口尺寸,并计算冲压力,确定压力机公称压力。

正确答案:解:(1)刃口尺寸计算列于下中:(2)冲压力的计算:落料力F落料=1.3 Lδτ=1.3×280×2×350=254.8(KN)冲孔力F冲孔=1.3Lδτ=1.3×2π×16×2×350=91.44(KN)卸料力F卸=K卸F落料=0.05×254.8=12.63(KN)推件力F推=nK推F冲=4×0.055×91. 44=20.12(KN) 其中n为堆积在凹模孔口内的冲件数,n=h/δ(h是直刃口部分的高度,δ是材料厚度)。

总冲压力:F总=F 落料+F冲孔+F卸+F推=254.8+91.44+12.63+20.12 =378.99(KN)2、试完成题图所示弯曲制件的毛坯图,冲压工序安排。

正确答案:解:(1)展开后的毛坯尺寸:LZ=l1+l2+l3+l4+0.6δ=26+18+18+30+0.6×2=93.2mm (2)冲压工序安排由零件图可知加工该零件包括冲孔、落料、弯曲三个工序。

工序安排如下:1.冲孔.落料(复合工序); 2.弯曲R5一角; 3.弯曲R0.8两角;3、计算题图所示弯曲件的坯料长度。

正确答案:4、分析题图所示零件(材料:65mn,料厚为1 mm,未注尺寸公差为IT12)的冲裁工艺性,确定其工序性质.数量及组合方式,画出冲裁排样图。

正确答案:解:该零件的材料为65Mn钢,是弹簧钢,具有良好的冲压性能。

它的形状简单.结构对称。

从零件图上Φ5(+0.2,0)的尺寸精度属IT13级,其余未注公差尺寸按IT12级确定,一般的冲压工艺均能满足其尺寸精度要求,可以冲裁。

由于该零件Φ2孔的孔边距小于凸凹模允许的最小壁厚(查表得a=2.7mm),且1.5的槽太窄,所以该零件不能采用复合冲裁模,应采用连续冲裁模加工。

注塑模具设计和制造操作流程

注塑模具设计和制造操作流程

注塑模具设计和制造操作流程注塑模具是在工业生产中广泛应用的一种工具,它用于制造各种形状的塑料零件。

在注塑模具设计和制造的操作流程中,需要经历多个步骤和环节,以确保最终的产品符合要求。

本文将详细介绍注塑模具设计和制造的操作流程。

1. 需求分析在开始注塑模具设计和制造之前,首先需要进行需求分析。

这包括与客户的沟通和了解客户对产品的要求。

在需求分析阶段,需要明确产品的尺寸、材料、颜色等方面的要求,以及产品将用途和预期使用寿命。

这些要求将为后续的模具设计和制造提供指导。

2. 设计草图在需求分析完成后,设计师将根据客户的要求和产品的特点绘制设计草图。

设计草图应准确反映产品的形状、结构和尺寸,并考虑到注塑成型的特点和要求。

在设计草图中,设计师通常会标注模具的尺寸、孔洞位置和活动部件的设计等重要信息。

3. 三维建模基于设计草图,设计师使用计算机辅助设计(CAD)软件进行三维建模。

三维建模可以更加直观地显示产品的形状和结构,同时可以进行尺寸调整和碰撞检测等操作。

设计师需要熟练掌握CAD软件的使用,以实现精确的模具设计。

4. 模具加工在完成三维建模后,进入模具加工环节。

模具加工通常包括数控加工、车铣加工、电火花加工等多个工艺。

根据设计要求,将选用合适的材料,并进行精密加工,以确保模具的尺寸和质量符合要求。

模具加工需要经验丰富的技术人员和高精度的加工设备的支持。

5. 组件装配模具加工完成后,需要进行各个零部件的组装。

这包括模具的固定板、活动板、导柱、导套、顶针等部件的安装和调试。

组装过程需要严格按照设计要求进行,以确保模具的运行和操作的顺畅性。

6. 试模和调试模具组装完成后,进行试模和调试。

在试模过程中,将注入塑料材料,并观察成型情况,如产品的尺寸、表面质量等。

如果发现问题,需要进行相应的调整和修正,以使产品达到客户的要求。

试模和调试过程可能需要多次重复,直到达到符合要求的效果为止。

7. 批量生产完成试模和调试后,模具可以投入批量生产。

注塑模具开发流程及加工工艺ppt课件

注塑模具开发流程及加工工艺ppt课件
3、线切割应用于尖角位的加工。 4、深孔钻一般应用于大模运水孔的加工及顶针司筒孔的加工。 3.钳工装配 钳工在模具的制作过程中起着相当重要的作用,工作需贯穿整个模具的制造流程。钳工的工作,fit模组 装,车铣磨钻样样精通。 4.省模、抛光 省模、抛光是模具在CNC、EDM、钳工加工后,模具组装前对模具利用砂纸,油石,钻石膏等工具材料对模 具零件的加工。
六、改模及修模
模具在试模后,根据试模的情况做出相应的更改,另外在工程师确认胶件后,胶件的结构也要做 相应的更改。由于模具已经制作完成,故所有的更改都比较麻烦,甚至有时比重做更困难,必须根据具 体情况,找到最好的更改办法。对于结构设计来说,结构的更改必须尽量了解模具情况,是否碰运水、 顶针,怎样更改最容易等,可在结合相关信息的情况下再作出相关的改模,必要时可咨询模具组同事。 冷却系统的加工: 冷却系统的加工(钻运水),产品一般要求前模运水在发第一次改模资料时需加工,后模运水在发第二次 改模资料后需加工,但对于运水开启与否对生产影响较大的情况,如PC料的生产(需打热油成型情况), 尽量在第一次试模前开启。 故结构设计图纸阶段考虑好各种情况,尽量减少改模的工作量,使得运水的开启能正常运行,生产尺寸 尽快确定。 产品结构的改模: 加筋条,加柱子,结构大改重做镶件。 原生筋条加减胶,柱子移位,螺丝柱加大减小,高度加高降低,批锋修整等等。
能加工
能保证光洁度,平 面度,圆度要求
磁盘,批士
铣床,车床 钻孔,CNC,铣床
A5
ZN01
钻孔
台式铣床,立 式钻床
钻床
0.05
0.02
钻攻螺丝孔,穿丝孔,钻铰 各类针孔,司筒孔,钻铰入 水孔,精镗直身唧嘴孔或
开粗唧嘴孔
模具长度不能超过1米, 钻孔深度不能超过150, 模具材料是非淬火料

塑料模具设计与制造简单注塑模具设计实例

塑料模具设计与制造简单注塑模具设计实例
二、一个简单的注塑模具设计实例 1.基座塑件图
1.分析塑件图及要求 2.拟定模具方案
二、一个简单的注塑模具设计实例 2.模具方案分析
1.平面分型面 2.推板推出机构 3.两板式模架 4.一模一件布局形式 5.中心直接浇口
二、一个简单的注塑模具设计实例 3.模具项目初始化
1.项目单位 2.项目路径 3.项目名称 4.初始化中的收缩率 5.初始化后装配树的结构
二、一个简单的注塑模具设计实例 10.标准件的选用
1.标准件管理器的使用及 参数的修改 2.修改一个已经加载成功 的标件参数及方位 3.浇口套 4.定位圈 5.标准件在装配树中的结 构
二、一个简单的注塑模具设计实例 11.建立标准避让孔
1.目标体 2.工具体 3.查找相交组件
二、一个简单的注塑模具设计实例 4.模具坐标系统
模具坐标系统设置的基本原 则:
二、一个简单的注塑模具设计实例 5.设置收缩率
比例因子=1+收缩率
二、一个简单的注塑模具设计实例 6.定义毛坯
1.标ห้องสมุดไป่ตู้长方体毛坯 2.毛坯尺寸的确定
二、一个简单的注塑模具设计实例 7.模具分型
1.分型线 2.分型面 3.抽取区域 4.分割型芯和型腔
二、一个简单的注塑模具设计实例 8.选择标准模架
1.模架管理器的使用 2.模架选择的原则 3.模架中各个零件的代号 4.模架中各参数的含义及其 修改方法 5.模架的定位与修改 6.模架在装配树中的结构
二、一个简单的注塑模具设计实例 9.型芯、A板、S板、B板的修改
1.工作部件与显示部件 2.拉伸命令的使用 3.布尔运算 4.关联几何对象操作:关联 对象前要将关联体设为工作 部件并将被关联体显示出来

模具设计与制造工艺

模具设计与制造工艺

模具设计与制造工艺1.引言1.1 概述概述:模具设计与制造工艺是现代制造业中不可或缺的重要环节。

模具是用于制造各种产品的工具,它的设计和制造质量直接关系到产品的成型质量和生产效率。

模具设计和制造工艺的优化能够提高产品质量、降低成本,提高生产效率,对于企业的发展具有重要意义。

本文将对模具设计与制造工艺进行系统的介绍和分析。

首先,我们会概述模具设计与制造工艺的基本概念和作用。

其次,我们会详细介绍模具设计的原则和要素,包括模具的结构、材料选择等方面的内容。

然后,我们将重点介绍模具制造的工艺流程和材料选择,在这一部分中,我们会讨论模具的加工工艺和技术难点,以及如何选择合适的材料来制造模具。

最后,我们将对整篇文章进行总结与回顾,并展望模具设计与制造工艺的未来发展趋势。

通过阅读本文,读者将了解到模具设计与制造工艺的基本概念和作用,掌握模具设计和制造的原则和要素,以及了解模具制造的工艺流程和材料选择。

这对于相关从业人员来说是非常有价值的,也有助于提高企业的生产效率和产品质量。

在接下来的章节中,我们将深入探讨模具设计与制造工艺的各个方面,并带领读者一步步了解这一重要领域的知识和技术。

让我们一同进入模具设计与制造工艺的精彩世界!1.2文章结构文章结构部分的内容可以描述整篇文章按照何种顺序和组织框架进行撰写和组织。

以下是一种可能的写法:1.2 文章结构本文将按照以下结构进行组织和撰写:引言部分(章节1)将先对模具设计与制造工艺进行概述,介绍主要内容和背景,然后给出文章的目的和目标。

通过引言,读者能够明确理解本文的主要论述方向和意义。

正文部分(章节2)将分为两个主要部分:模具设计和制造工艺。

- 模具设计部分(章节2.1)将首先介绍设计模具的原则,即设计中应遵循的基本原则和规范,以确保设计的模具具备所需功能和性能。

随后,我们将详细探讨模具设计的要素,涵盖设计中需要考虑的各个方面和因素,如结构设计、尺寸规格、模具材料等等。

注塑模具结构及设计-8(斜顶强脱)

注塑模具结构及设计-8(斜顶强脱)

02 注塑模具的基本结构
主流道设计
01
主流道是模具中直接与注塑机喷 嘴接触的部分,通常设计为圆锥 形,便于塑料流动。
02
主流道应与喷嘴紧密配合,防止 溢料,同时要求耐磨、耐高温。
分流道设计
分流道是连接主流道与模具型腔的通 道,用于将塑料均匀分配到各个型腔 。
分流道截面形状有圆形、梯形、U形 等,长度和截面尺寸根据塑料性质和 模具大小而定。
详细描述
斜顶行程的计算需要精确,因为行程过大会导致塑料件顶出时位置不稳定,行程过小则可能导致斜顶无法完全顶 出塑料件。计算斜顶行程时,需要考虑塑料件的高度、模具的开模距离以及斜顶的角度和长度等因素。
斜顶的润滑与排气
总结词
斜顶的润滑和排气是提高模具使用寿命 和确保塑料件质量的重要措施。
VS
详细描述
为了减小摩擦和磨损,提高斜顶的滑动顺 畅度,需要定期对斜顶进行润滑。同时, 为了防止气体在模具腔内积聚,影响塑料 件的成型质量,需要合理设计排气结构, 确保气体能够顺利排出模具。
05 斜顶强脱结构的实例分析
实例一:手机外壳模具设计
总结词
复杂度高、尺寸精度要求高
详细描述
手机外壳模具设计通常采用斜顶强脱结构,因为手机外壳的形状复杂,需要高精度的尺 寸和形状。斜顶强脱结构能够满足高复杂度和高精度要求,确保生产出的手机外壳符合
设计要求。
实例二:汽车零件模具设计
总结词
大型、结构复杂
斜顶强脱结构通过斜向顶出元件的顶 出力,在塑件与型腔表面之间形成分 力,以强制分离塑件。斜顶的倾斜角 度通常为30°~45°,
斜顶强脱结构适用于形状复杂、不易 自动脱落的塑件,尤其在中小型精密 塑件的生产中应用广泛。

注塑模具设计教案设计

注塑模具设计教案设计

注塑模具设计教案设计一、教学目标1. 了解注塑模具的基本概念、分类和应用领域。

2. 掌握注塑模具设计的要点和基本步骤。

3. 熟悉注塑模具的主要零部件及其功能。

4. 学会使用注塑模具设计软件进行模具设计。

二、教学内容1. 注塑模具概述注塑模具的定义注塑模具的分类注塑模具的应用领域2. 注塑模具设计要点模具设计的基本步骤模具设计的要求和注意事项3. 注塑模具的主要零部件模具结构及其功能模具材料的选用4. 注塑模具设计软件的使用主流注塑模具设计软件介绍软件的基本操作和功能5. 注塑模具设计实例模具设计的过程及注意事项模具设计的实践案例分析三、教学方法1. 讲授法:讲解注塑模具的基本概念、设计要点和零部件功能。

2. 案例分析法:分析注塑模具设计的实践案例,加深学生对模具设计的理解。

3. 软件操作演示法:展示注塑模具设计软件的使用方法和功能。

4. 实践操作法:引导学生运用所学知识进行模具设计实践。

四、教学评价1. 课堂互动:考察学生对注塑模具基本概念和设计要点的掌握。

2. 案例分析报告:评估学生对注塑模具设计实践案例的分析能力。

3. 软件操作考核:检查学生对注塑模具设计软件的掌握程度。

4. 课程设计:评价学生的模具设计能力和创新意识。

五、教学资源1. 教材:注塑模具设计相关教材和参考书籍。

2. 课件:注塑模具设计的相关图片、图表和动画。

3. 软件:注塑模具设计软件(如UG、SolidWorks等)。

4. 网络资源:注塑模具设计相关的在线教程和案例。

5. 实践材料:模具设计所需的实物材料和工具。

六、教学安排1. 课时:本课程共计32课时,包括理论教学和实践教学。

2. 教学计划:章节一:注塑模具概述(2课时)章节二:注塑模具设计要点(4课时)章节三:注塑模具的主要零部件(4课时)章节四:注塑模具设计软件的使用(6课时)章节五:注塑模具设计实例(4课时)章节六:模具制造与加工(4课时)章节七:模具调试与优化(4课时)章节八:模具维修与保养(2课时)章节九:注塑模具设计案例分析(4课时)章节十:课程设计(8课时)七、教学准备工作1. 教师:具备注塑模具设计相关领域的专业知识和实践经验。

注塑件模具设计应注意哪些要点

注塑件模具设计应注意哪些要点

注塑件模具设计应注意哪些要点注塑件模具设计应注意哪些要点模具工业是制造业中的一项基础产业,是技术成果转化的基础,同时本身又是高新技术产业的重要领域,在欧美等工业发达国家被称为“点铁成金”的“磁力工业”。

那么注塑件模具设计应注意哪些要点呢?下面请随店铺一同来了解下吧。

一、开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线,以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。

1、开模方向确定后,产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致,以避免抽芯减少拼缝线,延长模具寿命。

2、开模方向确定后,可选择适当的分型线,避免开模方向存在倒扣,以改善外观及性能。

二、脱模斜度1、适当的脱模斜度可避免产品拉毛(拉花)。

光滑表面的脱模斜度应≥0.5度,细皮纹(砂面)表面大于1度,粗皮纹表面大于1.5度。

2、适当的脱模斜度可避免产品顶伤,如顶白、顶变形、顶破。

3、深腔结构产品设计时外表面斜度尽量要求大于内表面斜度,以保证注塑时模具型芯不偏位,得到均匀的产品壁厚,并保证产品开口部位的材料强度。

三、产品壁厚1、各种塑料均有一定的壁厚范围,一般0.5~4mm,当壁厚超过4mm时,将引起冷却时间过长,产生缩印等问题,应考虑改变产品结构。

2、壁厚不均会引起表面缩水。

3、壁厚不均会引起气孔和熔接痕。

四、加强筋1、加强筋的合理应用,可增加产品刚性,减少变形。

2、加强筋的厚度必须≤(0.5~0.7)T产品壁厚,否则引起表面缩水。

3、加强筋的单面斜度应大于1.5°,以避免顶伤。

五、圆角1、圆角太小可能引起产品应力集中,导致产品开裂。

2、圆角太小可能引起模具型腔应力集中,导致型腔开裂。

3、设置合理的圆角,还可以改善模具的加工工艺,如型腔可直接用R刀铣加工,而避免低效率的电加工。

4、不同的圆角可能会引起分型线的移动,应结合实际情况选择不同的圆角或清角。

六、孔1、孔的形状应尽量简单,一般取圆形。

2、孔的'轴向和开模方向一致,可以避免抽芯。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

4 1—1/4”~ 1—1/2”
4 2”
4-3-2
定距分型机构:
1、外置式定距分型机构:见图 1。 2、内置式定距分型机构:见图 2。
图1
图2
3、定距分型机构还包括 A、B 板之间的扣鸡或尼龙塞:
1、限位钉;2、水 口推板与 A 板之间加 弹簧,可保证开模时, 水口推板与 A 板先打 开;3、小拉杆与限位 钉用一个小螺钉连接 并固定在水口推板上; 4、拉料针 细水口模开模顺 序:A 板与水口推板 水口推板与面板 A 板与 B 板 拉料针的作用:为 了固定水口料, 保证水 口料与胶件分离。 尼龙塞要装入 B 板 中 3MM 以上,用以定 位, 尼龙塞的寿命一般 为五万次左右。 撑柱要比方铁高 10 到 15 个丝。 1、撑柱设计时要 避开 K.O 孔,顶针、 斜顶、司筒、定距分型 机构、复位弹簧,一般 放在最后设计。 2、 如果无法加撑柱时, B 板要加厚 (加 10MM 左右) 开闭器是定距分 型机构的一个分系统, 由扣鸡和尼龙塞组成。 (另外还要注意: 要给 尼龙塞加排气。 )详见 汇科模具设计标准 假三板模、两板半 模、 三板模一定要有定 距分型机构 什么是假三板模? 1.没有水口推板的细水 口模及简化细水口模叫 假三板模亿。 2.假三板模要加定距分 型机构。 模宽<450MM 时 工字模伸出 25MM;≥ 450MM 时工字模伸出 50MM
4-3 模胚中其它结构件的设计
4-3-1 复位弹簧的设计:
1、自由长度的两种计算方法: ⑴ 计算长度 LJ : LJ=压缩量/压缩比=制品推出距离/(35%—40%) (压 缩比越小,弹簧寿命越长) ⑵ 最小长度 Lmin:必须让弹簧藏入后模 15—20mm+预压量(在模具设计 上:预压量通常取 15∽20mm)+H(见下图)+深入顶针板深度(如果有)
4-2-4 模胚的选用
3、精度要求高,寿命要求高的模具,宜用细水口模胚。 4、简化细水口模胚 GCI 和 GAI 常用于有前模行位的大水口浇注系统模具。
4-2-5 A、B 板开框:
一、概念 :在 A、B 板上开一个方形或其它形状的框用于装配内模镶件(此框 有多种形状,有开通框和不开通框之分所以模具设计时要注意) 二.开框尺寸确定: 1. 长度和宽度基本尺寸等于内模镶件的长度和 宽度基本尺寸,公差配合 H7/m6; 2.深度尺寸:1)平面分型面:分别比内模镶件 的高度尺寸小 0.5mm;2)斜面或曲面分型面: 总深度=镶件总高度-1mm, 两边开框深度视具体 情况而定。 3.圆角:框深 1 至 50mm 时,R=13mm;框深 50 至 100mm 时,R=16.5mm 100 至 150mm 时, R=26mm ;大于 150 mm, R=32mm。
上的模胚最好取 15mm) 3、前模 A 板厚度:有面板时,一般等于框深 A 加 20mm~ 30mm 左右;无面板 时,一般等于框深 A 加 30mm~ 40mm 左右。 4、后模 B 板厚度: 一般等于框深加 0—60mm 左右。 (若后模开通框,才用托板。托板厚度已标 准化。 )
模具制图中:弹簧 的自由长度(L)减去预 压量所得到的长度就 是在模具排位图上应 画的长度。 限位块的作用:限 制顶板的行程。 定距分型机构:两 个或两个以上的开模 面要有的结构。
4-2-6
法:
模胚尺寸的经验确定
1、模胚的宽度: 模胚顶针板宽度 B 应和内模镶件宽度 A 相当,两者之差 应在 5~ 10mm 之内。(在标准模胚中 顶针板宽度与模胚宽度是对应关系) 2、模胚的长度:框边至回针孔外圆 边应 C≥10mm∽15mm 的距离。(40 以
如果可能发生,就会发生。__默非定理 《俗子笔记 之 模具篇》 - 14 -
如果可能发生,就会发生。__默非定理
《俗子笔记 之 模具篇》
- 16 -
4-3-3 撑柱的设计:
1、位置:尽量放中间,或对称布置; 2、数量:尽量多些; ( 最多不超 过 6 根) 3、大小:直径在 25 至 60mm 之间; 4、长度: (见右图) a) 当模宽小于 300 时: H1=H+0.05; b) 当模宽在 400 以下时: H1=H+0.1; c) 当模宽在 400 和 700 之间时: H1=H+0.15; 4-3-4 垃圾钉设计:作用是减小顶针板和底板的接触面积,防止因垃圾掉 如而影响顶针复位。数量:通常 4 根 (当模具较大较长时, 可增加为 6 根, 8 根) ,位置就在回针下面。

弹簧长度计算例题:
弹簧自由长度应根据压缩比及所需压缩量而定。 模具回位弹簧自由长度(L)的计算方式:(如图 5.5.15 所示) L = (B+预压量)/压缩比 H1—胶件需顶出高度,即压缩量。 B—弹簧预压后的长度,B=L - 预压量。预压量通常取 10~15mm
图 5.5.15 注: 复位弹簧必须埋入动模板 或托板内 15~20mm, 如果计 算长度小于此长度,应以此长度为准;如果计算长度大于此长度,应以计算 长度为准。 (详细信息见弹簧设计手册)
模胚:又叫模架, 又称模座。 方铁高度一般情 况下为标准高度, 如需 4-1 设计内容: 加高则要另行标明。 1、模胚设计; 如: 2、A、B 板厚度及开框; 2525-DCI-A80-B90-C 120-300-I 3、顶针板导柱、垃圾钉及顶棍孔; 开框尺寸: 4、复位弹簧及撑柱; 前模:120*100*50 5、码模孔及码模槽; 后模:120*100*65 6、特别情况:方铁高度;水口板导柱直径; (其中“C120”就是 7、定距分型机构。 方铁所要加高到的高 4-2 模胚设计: 度,25 模胚方铁标准 4-2-1 模胚分类: 高度为 80) 1. 大水口模胚(SIDE GATE SYSTEM),其规格书写方法如下: 顶出距离太长以 及双推板时方铁要加 模宽、模长的单位是:CM 高 (模具设计时一定要 注意,别死在上面) 前模开通框时要 加面板(圆的,镶件深 度太深时需开通框) 水口边什么时候 2. 细水口模胚(PIN POINT SYSTEM),其规格书写方法如下: 放在里面? 答: 当有滑块及胶件特 大时, 水口边可放在里 面。 大水口 MIN: 1515 细水口 MIN:2025 1520 简化细水口 MIN: A、B 板、底板及 3.简化细水口模胚(THREE PLATE TYPE SYSTEM):没有四根边钉(G.P.)的 面板长度一样 细水口模胚叫简化细水口模胚,其规格书写方法如下: 我们常说的模宽 确切地说就是 A、 B板 的宽。 细水口和简化细 口的水口边外观一样。 齿轮模又叫牙模 细水口模的优点: ( 注意 : 模胚的长宽单位在此为 “ CM ” , 其它均为 , 口述时要注意讲明白 ) . .......... . . . . . ....MM . . . ......... . .. . 走胶容易、 有利于大型 4-2-3 大水口模(S)和细水口模(P)区别: 胶件、平板类胶的入 一、下列结构或零件 P 有而 S 无: 水。 1、水口推板;2、水口边; 30 以上的模胚, 如 3、定距分型机构(包括扣基) 。 果 A 板不开通框无需 二、S 又称二板模,单分型面,水口和胶件从同一个地方取出;P 又称三板模, 加面板。 双分型面,水口和胶件从不同地方取出。 三、进胶(入水)方式不同: 1、P 可从型腔内任一点入水; 2、S 大多从型腔侧面入水。 四、成本不同:P 较贵,且在生产过程中出故障率高。
4-3-5 方铁高度何时要加高?
胶件顶出距离太大。
4-3-6 水口边何时要加粗?
A 板太厚或模具又太长。 否则要加长: 一般加 5∽10MM
本章关键词:
1、A、B 板开框;顶针板导柱(中托边 EGP.) 、垃圾钉(STP.)及顶棍孔(K.O.); 复位弹簧;撑柱(SP.);方铁;水口板导柱(水口边 SP.) ; 2、模胚:大水口模胚;细水口模胚;简化细水口模胚; 3、定距分型机构。 老师的经验:B 板厚度确定方法(见下表) B Bx ≤20 20∽25 20∽30 25∽35 30∽40 35∽45 40∽50 45∽55 ≥50 60
(1)、不能加撑柱时,再在 Bx 基础上加 10MM; (2)、有侧抽芯时,再在 Bx 基础上加 20MM; (3)、走行位时,再在 Bx 基础上加 10MM 如果同时遇到以上三种情况,你自已看着办。 模胚宽度设计经验确定法: 小模具(25 以下) 一边加 40 中模具(25~40) 大模具(40 以上) 一边加 50 一边加 60
注塑模具设计与制造
如果可能发生,就会发生。__默非定理
《俗子笔记 之 模具篇》
- 13 -
A 板尽量薄一点, 如此主流道可以做到 一、能用大水口模胚时不用细水口模胚。 最短。 二、以下场合宜用细水口模胚: 开框尺寸<80MM 1、单型腔,成型胶件在分模面上的投影面积较大,要求多点入水。 2、一模多腔,其中: (1)某些胶件较大必须多点入水;或(2)某些胶件必 时可不用圆角。 须中心入水;或(3) 各腔大小悬殊,用大水口模时唧嘴要大尺寸偏离中心。 (1) 铍铜、铝合金 做镶件时;(2)、模仁 3、齿轮模,多型腔的轮胎吹气模等。 较小时;(3)走行位时, 4、制品胶位薄,型腔复杂模。 在以上三种情况下要 5、高度太高的桶形,盒形或壳形胶件。 考虑开框做圆角。 三、细水口和简化细水口模 复位弹簧可放在 1、简化细水口模胚无推板。 但不可套在回 2、两侧有较大行位(滑块) ,用细水口模胚时模胚很长,可用简化细水口模 回针旁, 针上。 胚。
先加上任意一个值,初步确 定模胚大小,如果是小模再设为 加 40;其它亦是如此>
有侧抽芯时单边加 90MM
如果可能发生,就会发生。__默非定理
《俗子笔记 默非定理 《俗子笔记 之 模具篇》 - 15 -
⑶ 取 LJ 和 LMIN 的最大者。 2、数量和直径: 模胚 宽度 L 弹簧 数量 弹黄 直径 L≦ 200 2 1” 200﹤L ≦300 4 1” 300﹤L≦400 400﹤L≦ 500 4 1—1/2”~ 2” 500﹤L
相关文档
最新文档
