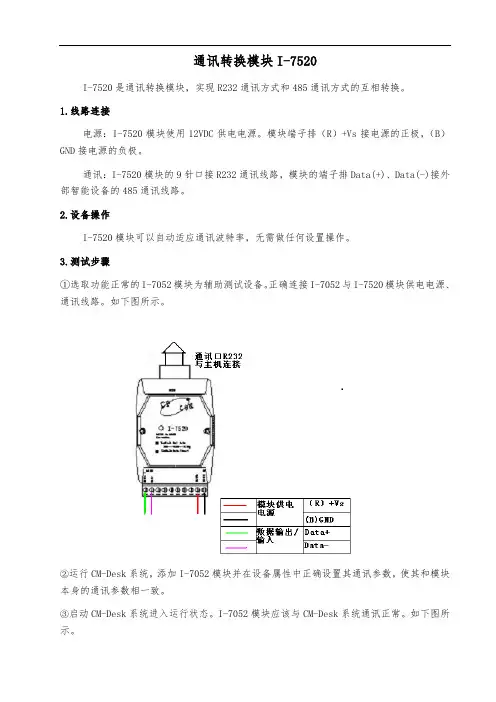

通讯转换模块I-7520
I-7520是通讯转换模块,实现R232通讯方式和485通讯方式的互相转换。
1.线路连接
电源:I-7520模块使用12VDC供电电源。
模块端子排(R)+Vs接电源的正极,(B)GND接电源的负极。
通讯:I-7520模块的9针口接R232通讯线路,模块的端子排Data(+)、Data(-)接外部智能设备的485通讯线路。
2.设备操作
I-7520模块可以自动适应通讯波特率,无需做任何设置操作。
3.测试步骤
①选取功能正常的I-7052模块为辅助测试设备。
正确连接I-7052与I-7520模块供电电源、通讯线路。
如下图所示。
②运行CM-Desk系统,添加I-7052模块并在设备属性中正确设置其通讯参数,使其和模块本身的通讯参数相一致。
③启动CM-Desk系统进入运行状态。
I-7052模块应该与CM-Desk系统通讯正常。
如下图所示。
02_MasterLogic-200 PLC 产品特点介绍
霍尼韦尔MasterLogic PLC 市场推广会性能卓越的新一代可编程控制器裴渊斗HPS市场部议程议程::MasterLogic-200 PLCsMasterLogic-200系列•Honeywell 针对中小系统的SCADA 解决方案来自久经现场检验的、、成功的Experion PKS的SCADA •Experion HS来自久经现场检验的功能议程议程::MasterLogic-200 PLCs完全冗余光纤以太网接口电气以太网接口或或不完全冗余2MLR -CPUH#F/T •PLC 控制器冗余•电源冗余•网络冗余2MLR -CPUH#F/T •PLC 控制器不冗余•电源冗余/不冗余•网络冗余完全不冗余,高性能型2MLI -CPUU•PLC 控制器不冗余•电源不冗余•网络不冗余RS232C光纤以太网接口电气以太网接口USBUSBCPU CPU与与I/O I/O的网络的网络光纤光纤––长距离长距离22公里公里,,室外UTP UTP––短距离短距离110000米米,室内室内,,成本低内部混合光纤和内部混合光纤和UTP UTP UTP网络网络用于混合的用于混合的I I /O /O主从网络主从网络CPU 选项2MLR-CPUH/T–CPU,TP 2MLR-CPUH/F–CPU,FOI/O 接口模块接口模块选项选项2MLR-DBSF–光纤2MLR-DBST–TP 2MLR-DBSH–混合模拟量设备备Experion PKS Profibus-DPModbus(TCP/RTU)Experion HS数字量设备CPU主要特点及参数 主要特点及参数1/2 主要特点及参数CPU速度快 速度快 内存大 IEC61131-3标准 标准 CPU重启 重启 程序类型 最大I/O能力 最大 能力 功能块 IEC数据类型 数据类型 内存变量 CPU模式 模式 诊断维护 自定义 冗余28,42ns/step–~2500I/O扫描时间约 扫描时间约15-20ms 扫描时间约 25MB内存 内存(7MB程序内存 程序内存,2MB数据内存 数据内存,16MBFlash) 内存 程序内存 数据内存 LD梯形图 语句表 梯形图,IL语句表 顺序功能块,ST结构化语言 结构化语言,FB功能图 梯形图 语句表,SFC顺序功能块 顺序功能块 结构化语言 功能图 冷启、 冷启、热启可选 周期扫描程序,中断任务程序 初始化程序 周期扫描程序 中断任务程序,初始化程序 中断任务程序 机架I/O:23,808(using64ch);网络 网络I/O:128,000 机架 网络 最多256PID回路和丰富的功能块库 回路和丰富的功能块库 最多 BOOL,BYTE,WORD*,INT*,REAL*,TIME,DATE,STRUCT,ARRAY…输入,输出 寄存器) 符号变量( 直接变量(输入 输出 寄存器 ,符号变量 命名) 输入 输出,寄存器 符号变量RUN/STOP/DEBUG;本地 远程控制模式 本地/远程控制模式 本地 在线编辑,强制 错误屏蔽,跳过 在线编辑 强制I/O,错误屏蔽 跳过 强制 错误屏蔽 跳过I/O,带电热插拔 带电热插拔 为特殊应用自定义功能块和数据类型 CPU/电源 网络冗余 电源/网络冗余 电源11CPU主要特点及参数 主要特点及参数2/2 主要特点及参数输出控制 直接I/O 直接 内存保持 编程端口 MODBUS从站 从站 RTC时钟 时钟 自诊断功能模块保险丝故障 模块断开故障 机架电源故障etc…..CPU模式发生改变或故障时,输出清零或保持 模式发生改变或故障时 输出清零或保持 应用于高实时性要求的即时I/O指令 应用于高实时性要求的即时 指令 可对%M区内存组态进行保持 可使用命令清除 区内存组态进行保持;可使用命令清除 可对 区内存组态进行保持 集成USB@12MBPS,RS232C,Ethernet模块 模块 集成 集成RS232C端口 端口 集成 可通过程序读写时钟,可和 可通过程序读写时钟 可和ExperionPKSSCADA进行时钟同步 可和 进行时钟同步电池故障 模块类型不匹配故障 看门狗超时故障12PLC系统报警和事件历史 系统报警和事件历史错误日志 模式日志 电源日志 系统日志 2048条事件 1024条事件 1024条事件 2048条事件 PLC产生的任何错误,包含错误代码和描述 PLC运行模式变化(RUN/STOP/DEBUG) 记录系统电源开关 所有关键的系统事件13程序的扫描ProgramExecutionProcessPowerON INITtask InputRefresh Scan ProgramA Scan ProgramB Scan ProgramC OutputRefresh Endprocessing condition DeviceInterrupt TaskProgramE condition TimerInterrupt TaskProgramD灵活的编程语言,用于扫描和中断程序 灵活的编程语言 用于扫描和中断程序中断任务程序 自定义功能块 自定义数据类型程序类型 INITProgram初始化程序 Timerinterrupt定时中断 Deviceinterrupt设备中断 Scanprogram扫描程序总共14最多个数 1 32 32 剩余256说明 启动时执行一次 时间间隔,1ms为分辨率 内部标志满足 每次扫描执行一次IEC61131-3可编程语言 可编程语言-LD(梯形图 梯形图) 可编程语言 梯形图15IEC61131-3可编程语言 可编程语言-SFC(顺序功能块 顺序功能块) 可编程语言 顺序功能块16IEC61131-3可编程语言 可编程语言-ST(结构化语言 结构化语言) 可编程语言 结构化语言SyntaxColoring BreakpointsAutotabulator( indentation)BookmarkerTooltipsupportMonitoringWindowSpl itViewAutoidentifier•IEC61131-3标准编程语言之一 •类PASCAL或BASIC的高级语言 •减少工程时间,易懂易维护,可移植性好 •自定义功能块理想的编程语言 •与其它IEC语言兼容,如,梯形图程序中可以调用使用结构化 语言编写的功能块 •支持命名变量17IEC61131-3可编程语言 可编程语言-IL(指令表 指令表) 可编程语言 指令表18功能块BasicStructurePowerin (EnablingFB) ENENO IN1OUT1 Input items IN2OUT2 IN3OUT3 Poweroutor FBExecution Result Output/Result itemsInstructionFunction&FunctionBlockFunction #ofINPUT #ofOUTPUT Execution Oneormore OnlyOne Completed within1scan MOV/BCD ADD/SUB/MUL/DIV EQ/GT/GE/LT/LE etc… FunctionBlock Oneormore Oneormore Completed within1ormore scan TON(On-delay Timer) CTU(Counter) etc…Correct&WrongCircuitCorrectCircuit WrongCircuit%IX0.0.0%QX0.1.0%IX0.0.0 %QX0.1.0 %QX0.1.1 %IX0.0.0%QX0.1.0%IX0.0.0%QX0.1.0%QX0.1.1 %MW3 %MX0 %IX0.0.1%MW3 %MX0 %IX0.0.1F/FB%QX0.1.1 %MW10%MW3 %MX0 %IX0.0.1F/FB%MW10F/FB%QX0.1.1 %MW10%MW3 %MX0 %IX0.0.1F/FB%MW1019功能块示例逻辑运算指令 数组处理功能 比较功能 数据类型转换功能 数据拷贝移动转换功能 堆栈功能 位处理功能 定时器/计数器功能 定时器 计数器功能 字符串处理功能 数学运算功能 日期/时间功能 日期 时间功能 选择排序功能 系统控制 过程控制CONCAT,LEFT,RIGHT,MID,INSERT,DELETE,REPLACE... EXPT,DEG/RAD,ADD/MUL/DIV/SUB,ABS,SIN/COS,SQRT… ADD,SUB… MIN,MAX,LIMIT,MUX… STOP,ESTOP,DIRECTI/O,OUTOFF,MCS,WDT_RST… AVERAGE,LIMIT,PID,DELAY,RATIO,TOTALIZER,ANALOG_SELECTO R… LIFO_***,FIFO_*** AND,OR,XOR,NOT,SHIFTLEFT,SHIFTRIGHT… INPUTCONTACTS,继电器 继电器COILS,SET,RESET,TRANSITION… 继电器 MOVE,COMPARE,ROTATE,FILL… GT,EQ,GE,LT,LE,NE…20个控制回路,,每个控制回路计算仅需3~4μs •最多256个控制回路议程议程::MasterLogic-200 PLCsCPU模块尺寸(27*98*90mm)=(宽*高*深)节省机柜空间节省运费和存储空间冗余型CPU主底板可选6槽位底板,支持电源,CPU,以太网模块 远程可用12槽位底板,支持扩展模块,通讯模块,I/O 模板非冗余型CPU,4/6/8/12槽底板可选•24V DC 输入模块(漏型/源型)•110V/220V AC 输入模块•继电器,晶闸管,晶体管输出模块(漏型/源型)•8,16,32,64 点输入输出模块•光电隔离•LED 显示DI/DO 状态•响应时间1ms•CPU 或I/O 模板故障停机时输出保持•接线和维护方便接线端子和前连接器使得接线更简单数字量输入数字量输出•电压型/电流型模块•高速模数转换和处理250µs/通道•高分辨率(16位0~16,000)•无需编程,通过SoftMaster轻松组态•LED 显示运行/错误状态•可以分别激活或关闭单个通道,已便于维护,且关闭不使用的通道并可有效地提高处理速度•热电阻/热电偶模块高速计数模块(脉冲输入)•增量编码器•支持不同的脉冲电压值(5V,12V,24V)•预置和计算功能.内置两路输出.•LED显示输入,输出和模块状态定位模块•高速伺服马达控制•专用软件进行组态和监控非冗余型–2MLI-CPUU 冗余型–2MLR-CPUH/#议程议程::MasterLogic-200 PLCsMasterLogic 200R – 系统架构Experion PKS /HS (冗余 冗余) 冗余 Experion HS主CPU备CPU 非冗余CPU 非冗余本地IO 本地 Modbus(TCP/RTU) DeviceNet Profibus-DP远程IO 远程网络重构时间 < 10ms31讯通点对点本地IO 本地 本地IO 本地 数字量设备 模拟量设备FEnet模块 快速以太网 应用 模块(快速以太网 模块 快速以太网)–应用HS PC P2P ERR PADT2MLF-EFMFRUN I/F TX RX 10/100服务/协议 服务 协议 SoftMaster 编程服务描述 编程软件SoftMaster可以和同一网段中的任意 MasterLogicPLC通过以太网通讯、编程、调试、诊 断和维护。
模拟量输入模块 AI 2xSG 4 6 线制 HS 使用入门说明书
模拟量输入模块 AI2xSG 4/6 线制 HS使用入门7MH4134-6LB00-0DA0 / 测力模块、高速SiemensIndustryOnlineS i e m e n s c o p y r i g h t 2021 A l l r i g h t s r e s e r v e dThis entry is from the Siemens Industry Online Support. The general terms of use (/terms_of_use ) apply.Security informa-tionSiemens provides products and solutions with industrial security functions that support the secure operation of plants, systems, machines and networks. In order to protect plants, systems, machines and networks against cyber threats, it is necessary to implement – and continuously maintain – a holistic, state-of-the-art industrial security concept. Siemens’ products and solutions only form one element of such a concept.Customer is responsible to prevent unauthorized access to its plants, systems, machines and networks. Systems, machines and components should only be connected to the enterprise network or the internet if and to the extent necessary and with appropriate security measures (e.g. use of firewalls and network segmentation) in place.Additionally, Siemens’ guidance on appropriate security measures should be taken into account. For more information about industrial security, please visit /industrialsecurity .Siemens’ products and solutions undergo continuous development to make them more secure. Siemens strongly recommends to apply product updates as soon as available and to always use the latest product versions. Use of product versions that are no longer supported, and failure to apply latest updates may increase customer’s exposure to cyber threats.To stay informed about product updates, subscribe to the Siemens Industrial Security RSS Feed under /industrialsecurity .S i e m e n s c o p y r i g h t 2021 A l l r i g h t s r e s e r v e d目录1概述 ...................................................................................................................... 4 1.1 简介 ...................................................................................................... 4 1.2 参考文档 ............................................................................................... 4 1.3 主要概念和功能介绍 ............................................................................. 4 1.3.1 模块参数设置方法: ............................................................................. 4 1.3.2 采样方式 ............................................................................................... 4 1.3.3 滤波器 ................................................................................................... 5 1.3.4 输入锁定 ............................................................................................... 5 1.3.5 输入信号和模拟量数值对应关系 ........................................................... 5 1.3.6 输入范围的表示 .................................................................................... 6 1.3.7 地址空间 ............................................................................................... 6 2使用 (8)2.1 接线 ...................................................................................................... 8 2.2 参数设置 ............................................................................................... 8 2.2.1 通过硬件组态设置参数 ......................................................................... 8 2.2.2CPU 运行中设置参数 .......................................................................... 12 2.3 测量值读取 ......................................................................................... 12 2.4 模块控制 ............................................................................................. 13 2.5 细分采样使用 .. (13)S i e m e n s A G c o p y r i g h t 2021 A l l r i g h t s r e s e r v e d1概述1.1简介AI 2×SG 4/6线制 HS 模块是一款集成在ET200SP 中的测量力或力矩的模拟量输入模块,可以连接4线制或6线制的全桥应变片式传感器,具有两个模拟量输入通道,信号最小采样分辨率可以达到100μs 。
AELTA IFD9503 CANopen 从站通讯转换模块 说明书
IFD9503CANopen 从站通讯转换模块RS232/RS485 <--> CANopen操作手册DVP-0224710-02CANopen 从站通讯转换模块IFD9503DVP-PLC 操作手册1注意事项3 此操作手册提供功能规格、安装、基本操作与设定,以及有关于网络协议内容的介绍。
3 本机为开放型 (OPEN TYPE) 机壳,因此使用者使用本机时,必须将之安装于具防尘、防潮及免于电击/冲击意外之外壳配线箱内。
另必须具备保护措施 (如:特殊之工具或钥匙才可打开) ,防止非维护人员操作或意外冲击本体,造成危险及损坏,且请勿在上电时触摸任何端子。
3 请务必仔细阅读使用手册,并依照手册指示进行操作,以免造成产品受损,或导致人员受伤。
目录1 IFD9503 概述 (2)1.1IFD9503简介............................................................................................................................2 1.2产品特性....................................................................................................................................2 2 IFD9503 单元部件.. (4)2.1产品外观及各部介绍..................................................................................................................4 2.2CANopen 通讯连接器...............................................................................................................5 2.3地址设定开关.............................................................................................................................5 2.4功能设定开关(DIP)....................................................................................................................5 2.5 IFD9503 通讯串口.. (7)3 IFD9503 功能介绍 (8)3.1IFD9503的共同性功能..............................................................................................................8 3.2IFD9503 连接设备为台達VFD 系列變頻器.............................................................................12 3.3IFD9503 连接设备为台达温控器(DTA/DTB)...........................................................................16 3.4IFD9503连接设备为台达伺服驱动器(ASD-A).........................................................................19 3.5IFD9503 连接设备为台达DVP 系列可编程控制器..................................................................23 3.6IFD9503 连接设备为台达DOP-A 人机界面............................................................................27 3.7 IFD9503 的自定义设备(Custom Device)功能. (32)4 LED 灯指示说明及故障排除 (36)4.1RUN LED 灯显示说明.............................................................................................................36 4.2ERROR LED 灯显示说明........................................................................................................36 4.3 SCAN LED 灯显示说明...........................................................................................................36 5对象字典..............................................................................................................................................37 6 IFD9503 与下级设备的连线说明.. (54)CANopen 从站通讯转换模块IFD9503DVP-PLC 操作手册 21 IFD9503 概述1. 感谢您使用台达 IFD9503 模块。
基金投资管理系统O3.0操作手册(13)-转换机
受控·HSQI4—05/C0文档编号:密级:机密基金投资管理系统O3.0操作手册转换机分册编制: 夏毓军审核:任珊批准:基金事业部2005年11月目录第十三章转换机 (3)§1.模块功能简介 (3)§2.系统初始化 (3)§3。
SQL库归档初始化 (3)§4.交易席位维护 (4)§5。
转换机设置 (4)§6。
转换机 (4)§7.消息服务器 (6)§8。
不同版本的性能对比 (6)第十三章转换机§1.模块功能简介转换机是使得在基金交易管理系统发生的交易和交易所接收平台进行通讯的实时数据转换(包括委托、撤单、成交)装置。
主要包含的功能有:系统初始化:为当天的开市业务交易准备好期初的环境;SQL归档初始化:即初始化OIW库和sjsjwt.dbf,sjshb。
dbf;将上以交易日的委托申报和回报记录归档,清除这些上海申报回报库的数据交易席位维护:设置用于当日交易的席位.转换机设置:设置转换机的上海和深圳的定时类型、委托申报、委托确认、成交回报、行情转入、代码转入和国债利息转入等参数。
§2。
系统初始化(图13—1)功能简介本窗口(见图13—1)用于系统初始化将历史数据记录到历史库中,并为当天开市的交易准备好期初环境。
详细说明窗口中“初始化日期”是填写具体做初始化的日期,点击[确定]按钮即可。
注意:一旦进行初始化后,由于其初始化都是在服务器上进行的,因此不可以临时终止;并且本初始化工作可以在前一个交易日做完清算后提前做第二个交易日得初始化.§3.SQL库归档初始化(图13-2)功能简介本窗口(见图13-2)是将上日交易的委托成交数据归档,同时自动清除这些上海申报回报库的数据。
详细说明在使用此功能前要先设置好SQL报盘库的接口表和dbf的路径,如下图(13—3)(图13—3)在“SQL报盘机”处输入上海申报回报的报盘机名字或者IP地址(要确保做SQL归档初始化的机器的本机MS SQL Server2000可以连接上报盘机)。
协议转换模块
协议转换模块协议转换模块(Protocol Conversion Module)协议转换模块是一种软硬件系统,用于将不同格式和结构的数据从一个通信协议转换为另一个通信协议,以实现不同设备或系统之间的数据通信和交互。
协议转换模块在现代互联网和物联网中起着重要的作用,它能够解决不同设备和系统之间协议不兼容的问题,实现数据的无缝传输和共享。
协议转换模块的主要功能包括协议解析、数据格式转换、协议封装和通信接口等。
首先,协议转换模块通过解析源协议的数据帧,可以提取出数据中的有用信息。
然后,将提取出的数据进行格式转换,以适应目标协议的数据结构。
接下来,将转换后的数据进行协议封装,生成适应目标协议的数据帧。
最后,通过通信接口将转换后的数据帧发送给目标设备或系统。
协议转换模块的设计需要考虑以下几个方面:1.协议兼容性:不同通信协议之间的数据格式和结构可能存在差异,因此协议转换模块需要支持多种常用协议,并能够处理不同协议之间的转换问题。
2.数据转换:协议转换模块需要能够实现不同数据格式之间的转换,包括数据类型、数据长度、字节序等方面的转换。
3.性能和效率:协议转换模块需要具备高性能和高效率的特点,以满足各种场景下的实时性和带宽需求。
4.安全性:协议转换模块需要考虑数据的安全性,采用加密和安全传输等技术,保护数据的机密性和完整性。
5.可拓展性:协议转换模块需要支持多种不同的设备和系统,具备良好的可扩展性和灵活性,以应对不断变化的通信需求。
除了常见的协议转换功能,协议转换模块还可以与其他系统集成,实现更多的功能和应用。
例如,与云平台集成,实现远程监控和控制;与物联网网关集成,实现智能家居和工业自动化等应用。
总之,协议转换模块是现代通信和物联网领域中不可或缺的关键技术。
它通过解决不同设备和系统之间的协议不兼容问题,实现数据的无缝传输和共享,为信息的交流和共享提供了重要的技术支持。
随着互联网和物联网的发展,协议转换模块将在更多的场景中得到应用,并不断发展和创新,以满足不断变化的通信需求。
信号传输模块 hs编码
信号传输模块 hs编码一、概述信号传输模块是电子设备中重要的组成部分,用于将数字信号转换为模拟信号或反之。
HS编码是一种用于国际贸易的编码系统,用于对商品进行分类和标识。
本文将介绍信号传输模块的HS编码规则,包括适用范围、分类方法、编码规则等。
二、适用范围信号传输模块的HS编码适用于电子设备中使用的各种类型的信号传输模块,如电缆、光纤、无线传输模块等。
这些模块主要用于数据、音频、视频等信号的传输。
三、分类方法信号传输模块的HS编码主要根据其功能和用途进行分类。
通常,编码体系包括数字传输模块、模拟传输模块、音频传输模块、视频传输模块等。
编码过程中,应考虑以下因素:1. 传输介质:包括电缆、光纤、无线传输等;2. 传输速率:包括高速、中速、低速等;3. 传输距离:包括短距离、中距离、长距离等;4. 信号类型:包括数字、模拟、音频、视频等。
四、编码规则HS编码规则主要包括以下步骤:1. 确定产品的主要功能和用途;2. 根据分类方法,确定相应的编码类别;3. 根据相关标准和规范,选择适当的子类目;4. 按照HS编码规则,对产品进行唯一编码。
五、示例假设有一款数字信号传输模块,采用光纤作为传输介质,传输速率达到10Gbps,适用于远程数据传输。
根据上述规则,其HS编码可能如下:* 主要功能和用途:数字信号传输模块,用于远程数据传输。
* 分类方法:数字传输模块 -> 光纤传输 -> 高速率传输模块。
* 编码规则:在相应的子类目下,根据具体情况选择适当的编码。
在此例中,可能选择“数字传输模块-光纤传输-高速率传输模块-X”的形式进行编码。
* 最终编码:HS 9507300000(具体编码可能因实际产品而异)。
六、总结本文介绍了信号传输模块的HS编码规则,包括适用范围、分类方法、编码规则等。
在实际应用中,应按照相关标准和规范进行编码,以确保编码的准确性和唯一性。
同时,应关注国际贸易的发展趋势和变化,以便更好地应对各种挑战和机遇。
HS通讯协议转换模块
◆HSC-系列1.1、HSC-DPM-通讯协议转换模块(Profibus-DP转Modbus)HSC-DPM用于 Profibus 现场总线与Modbus 设备之间交换数据,采用 Profibus 专用芯片,支持所有Profibus-dp 现场总线系统。
主要特点● 通讯 1 口:Profibus-DP 从站通讯方式,支持连接到 PLC、DCS、计算机等多种主站;●通讯口 2:Modbus RTU/ASCII 主/从可选● Profibus-DP 通讯速率:9.6Kbps~6 Mbps 自适应波特率选择;● Modbus 通讯速率:4.8Kbps~115.2bps 用户参数软件设置(Hsconfig);● 连接从 Modbus 设备数量:最多 10 个;● 交换数据:可选指定范围的交换数据量,具备通讯故障信息输出(占 1 个输入字);●通讯回路相互隔离,隔离电压 1KV 且均带 TVS 防雷击、过流自恢复保险保护;● 24VDC 输入电源极性保护。
HSC-DPM应用示意图1.2、HSC-CAM (CAN 转MODBUS)1.3、HSC-CCM(CC-LINK转MODBUS CAN 转MODBUS)2、HSC-OTE (Profibus-dp/RS485) 电气接口转换光纤接口模块用于Profibus/RS485 现场总线,将电气通讯接口转换为光纤通讯(单模、多模),提高分布式IO系统的抗干扰性能和通讯距离,支持Profibus-dp现场总线系统和普通 RS-485 的透明高速传输。
主要参数●多模 62.5/125um、50/125um 传输距离 0 ~ 4km●单模 9/125、10/125、8.3/125um 传输距离 0 ~ 12km●通讯速率 0~5MBps 可选●光纤接口 标配 ST 接头(可选配 SC、 FC 接头)●通讯回路相互隔离,隔离电压 1KV 且均带 TVS 防雷击、过流自恢复保险保护;●电源输入DC 9~30V 宽范围电源输入、防雷击和电源反接保护。
1553BRS422协议转换模块设计
1553B/RS422协议转换模块设计作者:段纯爽文建钦来源:《科教导刊》2010年第27期摘要介绍了一种基于DSP+FPGA的1553B/RS422协议转换模块的实现方法,采用了Altera 的EP1C6Q240构成逻辑控制单元,以实现RS422接口控制及编解码、1553B接口控制时序、DSP接口等,采用TI公司高性能的DSP TMS320C6713实现通信协议之间的透明转换。
中图分类号:TN91文献标识码:A0 引言1553B总线协议是当今较流行的军用航空总线标准,在一些新型战机上,越来越多的采用了1553B总线。
但是很多传统的机载设备只支持RS422通信接口,而没有提供1553B通信接口,要使这些传统的机载设备能在新型战机上正常的工作,就必须要进行1553B/RS422通信协议的转换,本设计就是在这样的应用背景下提出的。
1 系统构成及原理实现1553B/RS422协议转换模块是以一个小型载板形式安装在机载设备内部的,对整个模块的体积、功耗等各项指标有严格的要求。
模块主要由RS422接口、协议转换、1553B接口、逻辑控制单元构成,如下图所示:图11.1 RS422接口RS422接口负责与机载设备的RS422接口进行数据收、发通信。
RS422是一种被广泛应用的接口标准,采用差分传输方式,也称为“平衡传输”,标准全称是“平衡电压数字接口电路的电气特性”。
RS422是全双工通信,通信的双方均含有一个发送驱动器和接收驱动器。
其中接收驱动器的两个平衡线连接端点定义为A和B,发送驱动器的两个平衡线连接端点定义为Y和Z,一般使用平衡双绞线将一端的Y和A、Z和B连接起来。
通常情况下,发送驱动器端Y、Z之间的正电平在+2 ~ +6V,代表正逻辑,负电平在-6 ~ -2V,代表负逻辑。
在接收端,当A、B之间有大于+200mV 的电平时,输出正逻辑电平,小于-200mV 时,输出负逻辑电平。
RS422最大传输距离为4000英尺(约1219米),最大传输速率为10Mb/s。
基于PCI总线的ARINC429通讯模块研制
基于PCI总线的ARINC429通讯模块研制张玉莲;林连雷【摘要】ARINC429是目前最常用的航空数据总线,ARINC429通信模块是航空电子系统中重要的组成模块。
为了构建航空电子测试系统,设计了基于PCI总线的ARINC429通讯模块。
采用DSP+FPGA的硬件结构,利用DSP实现了通讯模块的PCI接口,并利用FPGA实现了ARINC429通信协议的编解码逻辑。
测试表明,该通讯模块能实时可靠灵活地收发数据,解决了飞行器多路ARINC429数据总线之间的双向通信问题。
%ARINC429 is the most commonly used data bus in aviation industry currently. ARINC429 communication mo-dule is an important component part in avionics electronic system. In order to build a testing system for avionics,an ARINC429 communication module based on PCI bus was designed. The DSP+FPGA hardware architecture is used. The DSP is used to achieve the PCI interface of communication module. The FPGA is used to implement the codec logic of ARINC429 communica-tion protocol. The testing results show that the communication module can reliably and flexibly transmit-receive data in real time. The module solved the problem of bidirectional communication among multiplexedARINC429 data buses in aircrafts.【期刊名称】《现代电子技术》【年(卷),期】2014(000)018【总页数】4页(P94-97)【关键词】PCI;ARINC429;编解码逻辑;通讯模块【作者】张玉莲;林连雷【作者单位】哈尔滨工业大学自动化测试与控制系,黑龙江哈尔滨 150001;哈尔滨工业大学自动化测试与控制系,黑龙江哈尔滨 150001【正文语种】中文【中图分类】TN919-34ARINC429规范是美国航空无线电公司专门为航空电子系统通信制定的航空数字总线传输标准,它以单工串行方式进行通信。
艾赛通讯-4E110Base-T协议转换器
① 开箱,根据装箱清单清点箱内设备及配件的型号、数量是否正确并检查 所有物品是否完好,如有异常情况请马上与本公司或当地办事处联系。
② 检查设备的电源配置,如果是直流输入请注意电压值及正负极。然后按 要求输入电源,并打开电源开关(请在本说明书要求的工作条件下使用 本设备)。
6
ASC-100-4E/B 使用说明书
6 端口光端机 (8) AMT-4E-2 4 个 E1 接口加 1 个 10Base-T 接口光端机 (9) AMT-4E-4G 4×E1 双光口 PDH 光端机 三、10/100M 自适应单模光纤收发器 四、以太网多 E1 透传适配器 五、WDM、CWDM 波分复用器 六、RS232 光纤转换器
ASC-100-4E/B 使用说明书
表示设备的以太网口连接有设备或 设备连接在一个网络中 表示无任何设备连接在本设备的以 太网口 表示设备工作在全双工状态 表示设备工作在半双工状态
拨动开关
前面板的右侧有四位的拨动开关和八位的拨动开关
拨码开关 序号
四位拨 码开关 1
2
3
具体内容
特殊说明
RLOOP 远端 环回控制
TEST_MODI 测试模式选 择
③ 无任何连接时,打开电源,CH1 到 CH4 灯亮。 ④ 将该设备的以太网口与 PC 或 SWITCH 的以太网口正确连接,此时 LINK
灯亮,FDX 灯可能亮。
六:故障诊断
该设备正常工作时,LINK、PWR 应该亮, RX 和 TX 灯闪亮,FDX 灯可能 亮。 对设备进行任何操作前请断电,操作后重新上电。 ① 故障现象: CHX 灯亮 检查方法: 用 E1 自环线在 E1 的输入与输出口环回如果该灯灭,则重 点检查输入 E1 线,请注意同轴线的正确做法应该是:芯与芯通,皮与 皮通,芯与皮不通. ② 故障现象:数据能 PING 通,但有丢包 检查方法: 检查以太网口的交叉线或直通线的做法是否正确,正确做 法应该是 1、2 两脚用一对双绞线,3、6 两脚用同一对双绞线。
智能照明工程手册
AISAC智能控制系统手册-智能照明篇目录一、前言 (3)二、CAN-Bus现场总线的特点介绍 (4)三、Zigbee无线网络数据通信技术的特点介绍 (5)四、智能照明篇 (6)1. 系统描述 (6)系统介绍 (6)组网结构 (9)2. 设备描述 (10)总线类 (10)电源模块 (10)协议转换模块 (11)CANHUB模块 (11)区域通信模块 (12)场景/定时模块 (12)模块类 (13)通用开关输出模块 (13)白炽灯调光模块 (14)萤光灯调光模块 (15)大功率调光模块 (16)输入模块 (17)通用输入模块 (17)多功能模块 (18)窗帘控制模块..................................... 错误!未定义书签。
面板类............................................... 错误!未定义书签。
场景触摸面板 (19)开关面板 (20)传感器类 (23)双元红外吸顶探测器A4-RK2000 ..................... 错误!未定义书签。
双元红外壁挂探测器A4-RK410 ...................... 错误!未定义书签。
亮度传感器A4-ZDAT ............................... 错误!未定义书签。
3. 软件描述 (23)配置软件 (23)4. 系统的改造及扩展 (28)5. 与其他系统的接口 (29)6. 避雷、过电压保护和接地 (29)7. 强弱电线路设计要求 (29)CANBUS特性 (29)CANBUS综合布线 (31)8. 系统设计 (32)9. 系统安装 (34)10. 系统调试及投运 (35)11. 系统使用及维护 (36)12. 故障处理 (38)13. 设计举例 (38)一、前言本手册是针对我公司智能化监控产品的一本关于设计、安装、调试、培训、维护之用的资料汇集册,主要应用在公共照明智能控制系统领域中。
CANFDSM-100 转换模式说明说明书
CANFDSM-100转换模式说明串口-CAN(FD)-BUS 智能协议转换模块修订历史1.转换说明 (1)1.1透明转换 (2)1.1.1帧格式 (2)1.1.2转换方式 (2)1.1.3转换示例 (4)1.2透明带标识转换 (6)1.2.1帧格式 (6)1.2.2转换方式 (7)1.2.3转换示例 (9)1.3格式转换 (11)1.4Modbus转换 (13)1.4.1帧格式 (13)1.4.2转换方式 (15)1.4.3转换示例 (16)2.免责声明 (18)CANFDSM-1001. 转换说明CANFDSM-100模块是一款智能CAN(FD)bus 协议转换模块,支持串口与CAN 之间转换和串口与CANFD 之间转换。
使用前需要先设置好要转换的CAN 类型是普通CAN 还是CANFD 。
模块给出了四种转换模式供选择,包括:透明转换、透明带标识转换、格式转换、Modbus 转换。
在对模块进行配置时可以进行参数的选择和设置。
注意,相同转换模式下,CAN 类型不同,转换方式会有变化。
比如,同是“透明转换”,普通CAN 时,串口最多接收8字节就要转换成一个CAN 报文。
如果是CANFD ,则可以最多接收64字节数据转换成CANFD 报文。
“透明转换”的含义是模块仅仅是将一种格式的总线数据原样转换成另一种总线的数据格式,而不附加数据和对数据做修改。
这样既实现了数据格式的交换又没有改变数据内容,对于两端的总线来说模块如同透明的一样。
这种方式下不会增加用户通讯负担,而能够实时的将数据原样转换,能承担较大流量的数据的传输。
“透明带标识转换”是透明转换的一种特殊的用法,也不附加协议。
这种转换方式是根据通常的串行帧和CAN(CANFD)报文的共有特性,使这两种不同的总线类型也能轻松的组建同一个通信网络。
该方式能将串行帧中的“地址”转换到CAN(CANFD)报文的标识域中,其中串行帧“地址”在串行帧中的起始位置和长度均可配置,所以在这种方式下,模块能最大限度地适应用户的自定义协议。
郑州众智科技股份有限公司CMM365-2G云监控通信模块用户手册说明书
郑州众智科技股份有限公司SMARTGEN (ZHENGZHOU) TECHNOLOGY CO., LTD.CMM365-2G 云监控通信模块用户手册目次前言 (3)1概述 (4)2性能特点 (4)3规格 (5)4面板和接线端子描述 (6)4.1面板指示灯和内部按键 (6)4.2GPRS天线接口 (7)4.3主RS485接口 (7)4.4从RS485接口 (7)4.5LINK接口 (8)4.6USB Device接口 (8)4.7接线端子 (9)5编程参数 (10)5.1参数范围及定义 (10)5.2PC参数设置界面 (14)6SMS短信报警与遥控 (15)6.1SMS短信报警 (15)6.2SMS短信遥控 (15)7系统应用图 (17)8外形及安装尺寸 (18)9故障排除 (19)10附:装箱清单 (20)前言是众智的中文商标是众智的英文商标SmartGen ―Smart的意思是灵巧的、智能的、聪明的,Gen是generator(发电机组)的缩写,两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务。
不经过本公司的允许,本文档的任何部分不能被复制(包括图片及图标)。
本公司保留更改本文档内容的权利,而不通知用户。
公司地址:中国·河南省郑州高新技术开发区金梭路28号电话:0086-371-679888880086-371-679818880086-371-679915530086-371-679929510086-371-67981000(外贸)全国免费电话:400-0318-139传真: 0086-371-67992952网址://邮箱:*****************表1 版本发展历史1 概述CMM365-2G云监控通信模块是一个GPRS无线网络通信协议转换模块,可以实现发电机组(带有串行通信接口)连入因特网。
模块从SmartGen、DeepSea、ComAp等国际一流品牌发电机组控制模块的RS485接口,LINK接口获取发电机组的数据信息,通过GPRS无线网络将获取的数据信息传送到相应的云服务器,用户可通过手机APP(IOS或安卓系统)、电脑等终端设备实时监控发电机组的运行状态和查询发电机组的运行记录。
HDOM-USB USB转RS-485隔离转换模块用户手册说明书
HDOM-USB User Manual 1 About HDOM-USBThe current computer use USB connector to communicate more popular. In order to use the computer to commission and monitor the drive conveniently for customers, our company supplies HDOM-USB.HDOM-USB is the optional module of drive, which converts USB signal to RS-485 signal. It meets SELV. Please read the User Manual carefully before use, to avoid personal injury and property damage due tomis-operations.1.1 Function and features1.1.1 FunctionHDOM-USB can realize the isolate transformation bi-directly betweenthrough HDOM-USB.1.1.2 Features1)Light and small, convenient for the user to installation and use;2)High stability, meet using requirements of various HEDY drive model;3)Excellent protection performance, realized the reinforced insulationbetween USB port and RS-485 port, which ensure the personal safety for users.2 Technical data3 Usage3.1 Relationships of connector3.1.1 Connector diagramFigure 3-1 connector diagram3.1.2 Connector1)Connector with computerFigure 3-2 USB connector2)Connector with drive RJ4581Figure 3-3 RJ45 connector3.2 Operation stepsHDOM-USB mainly used for communication between the computer anddrive. Please operate according the following steps for the first time:1)Download drive software “HDOM-USB drive” from the website: and install correctly.Please refer to theinstructions of installation steps within installation package;2)Open the terminal cover, and remove protective cover on RS-485 port;3)Connect one end of HDOM-USB connects to the computer USB port,and the other to drive RS-485 port, as shown in figure 3-4;4)Cover up the terminal cover and fix;5)Figure 3-4 connection diagram4 TroubleshootingWhen HDOM-USB can't realize communication between the computer anddrive, please check according the guide as below:1)Check whether the cable connected correctly;2)Check the computer port, baud rate, communication mode settings;3)Check communication related function code settings.5 Service agreementThe warranty period of HDOM-USB is 18-month, within which periodHEDY conducts free maintenance and repairing to the product that has anyfault or damage under the normal operation conditions. The start time ofwarranty period is the delivery date of the product. Even within 18 months,maintenance will also be charged in the following situations:1)Damages incurred to the product due to mis-operations, which are notin compliance with the User Manual;2)Damages incurred to the product due to mis-operations, which are notpermitted by the factory supplier, such as modify or remove devices;3)Damages incurred to the product due to unforeseeable natural disasters,such as fire, flood, earthquake, etc.。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
◆HSC-系列
1.1、HSC-DPM-通讯协议转换模块(Profibus-DP转Modbus)
HSC-DPM用于 Profibus 现场总线与Modbus 设备之间交换数据,采用 Profibus 专用芯片,支持所有Profibus-dp 现场总线系统。
主要特点
● 通讯 1 口:Profibus-DP 从站通讯方式,支持连接到 PLC、DCS、计算机等多种主站;
●通讯口 2:Modbus RTU/ASCII 主/从可选
● Profibus-DP 通讯速率:9.6Kbps~6 Mbps 自适应波特率选择;
● Modbus 通讯速率:4.8Kbps~115.2bps 用户参数软件设置(Hsconfig);
● 连接从 Modbus 设备数量:最多 10 个;
● 交换数据:可选指定范围的交换数据量,具备通讯故障信息输出(占 1 个输入字);
●通讯回路相互隔离,隔离电压 1KV 且均带 TVS 防雷击、过流自恢复保险保护;
● 24VDC 输入电源极性保护。
HSC-DPM应用示意图
1.2、HSC-CAM (CAN 转MODBUS)
1.3、HSC-CCM(CC-LINK转MODBUS CAN 转MODBUS)
2、HSC-OTE (Profibus-dp/RS485) 电气接口转换光纤接口模块
用于Profibus/RS485 现场总线,将电气通讯接口转换为光纤通讯(单模、多模),提高分布式IO系统的抗干扰性能和通讯距离,支持Profibus-dp现场总线系统和普通 RS-485 的透明高速传输。
主要参数
●多模 62.5/125um、50/125um 传输距离 0 ~ 4km
●单模 9/125、10/125、8.3/125um 传输距离 0 ~ 12km
●通讯速率 0~5MBps 可选
●光纤接口 标配 ST 接头(可选配 SC、 FC 接头)
●通讯回路相互隔离,隔离电压 1KV 且均带 TVS 防雷击、过流自恢复保险保护;
●电源输入DC 9~30V 宽范围电源输入、防雷击和电源反接保护。
●工作温度 -40 ~ + 85 ℃
HSC-OTE应用示意图
HSC-DPM和HSC-OTE尺寸图
3、HSC-EM1 (S7-200 RS485分布式IO接口)
4、HSC-EM2 (FX2n RS485分布式IO接口)
HSC-EM1和HSC-EM2产品是针对西门子S7-200和三菱FX2n小型PLC 性能扩展开发的接口模块,它配合HSF-通讯接口IO模块使用,可进一步扩展原小型PLC的IO点数,尤其是模拟量,实现低成本控制系统。
HSC-EM1和HSC-EM2应用示意图2
HSC-EM1和HSC-EM2尺寸图。
