动态无功补偿装置SVG应用 吕定培

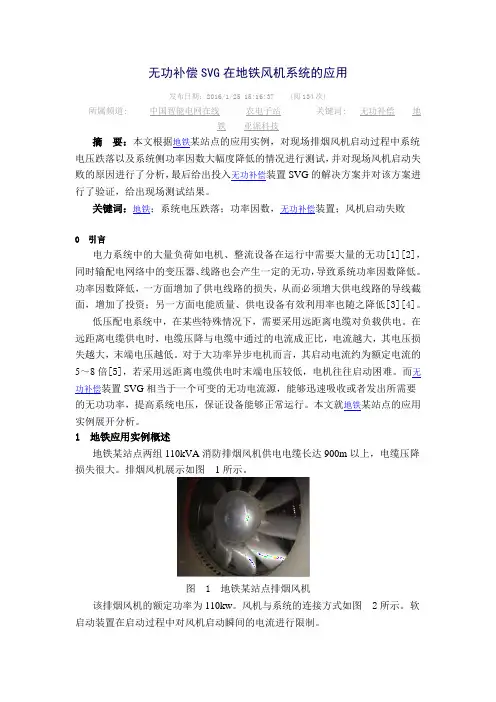

无功补偿SVG在地铁风机系统的应用
无功补偿SVG在地铁风机系统的应用摘要：本文根据地铁某站点的应用实例，对现场排烟风机启动过程中系统电压跌落以及系统侧功率因数大幅度降低的情况进行测试，并对现场风机启动失败的原因进行了分析，最后给出投入无功补偿装置SVG的解决方案并对该方案进行了验证，给出现场测试结果。
关键词：地铁；系统电压跌落；功率因数，无功补偿装置；风机启动失败0 引言电力系统中的大量负荷如电机、整流设备在运行中需要大量的无功[1][2]，同时输配电网络中的变压器、线路也会产生一定的无功，导致系统功率因数降低。
功率因数降低，一方面增加了供电线路的损失，从而必须增大供电线路的导线截面，增加了投资；另一方面电能质量、供电设备有效利用率也随之降低[3][4]。
低压配电系统中，在某些特殊情况下，需要采用远距离电缆对负载供电。
在远距离电缆供电时，电缆压降与电缆中通过的电流成正比，电流越大，其电压损失越大，末端电压越低。
对于大功率异步电机而言，其启动电流约为额定电流的5～8倍[5]，若采用远距离电缆供电时末端电压较低，电机往往启动困难。
而无功补偿装置SVG相当于一个可变的无功电流源，能够迅速吸收或者发出所需要的无功功率，提高系统电压，保证设备能够正常运行。
本文就地铁某站点的应用实例展开分析。
1 地铁应用实例概述地铁某站点两组110kVA消防排烟风机供电电缆长达900m以上，电缆压降损失很大。
排烟风机展示如图1所示。
图 1 地铁某站点排烟风机该排烟风机的额定功率为110kw。
风机与系统的连接方式如图2所示。
软启动装置在启动过程中对风机启动瞬间的电流进行限制。
图 2 排烟风机与系统连接示意图该地铁站排烟风机启动过程中，大量的无功投入电网，使得电缆末端电压严重跌落，软启动装置中的双电源发生自主切换，无法正常工作，导致风机启动失败。
2 排烟风机启动过程分析以及解决方案2.1 风机启动过程分析为设计控制方案，在投入无功补偿装置SVG前，首先对排烟风机的启动过程进行测试。
SVG动态无功补偿在地铁供电系统中的应用分析
SVG动态无功补偿在地铁供电系统中的应用分析摘要随着地铁供电在城市电网系统中所占比重的不断提高，地方供电局有关城市地铁供电系统质量的要求也明显提升。
如何提高供电系统运行质量是各方人员高度重视的课题。
针对地铁供电系统存在的功率因数偏低问题，应用SVG 动态无功补偿装置可显著改善供电质量，对城市供电系统运行可靠性水平的提升意义重大，值得引起重视。
关键词地铁；供电系统；SVG动态无功补偿1 SVG动态无功补偿概述SVG动态无功补偿装置由变压器、功率单元、电抗器、控制保护系统等组件与配套附件构成。
在地铁供电系统中，SVG动态无功补偿的基本工作原理是通过电抗器或变压器装置，将自换相桥式电路与电网并联，对桥式电路交流输出侧电压相位以及电压幅值进行调节，并对交流侧电流进行直接控制，以确保该电路发出或吸收可满足要求的无功电流，以满足对地铁供电系统进行动态无功补偿的目的[1]。
SVG动态无功补偿的基本运行模式如下图（见图1～3）所示。
结合图1，在地铁供电系统中，SVG动态无功补偿装置的应用具有如下几个方面优势与特点：第一，SVG动态无功补偿装置运行范围宽，能够对地铁供电系统无功输出进行双向、动态、连续调节，根据负荷变化对无功输出进行调整，支持感性无功以及容性无功两种模式，可最大限度地确保功率因数达到趋近于1.0的理想状态；第二，SVG动态无功补偿装置的响应速度快。
即在供电系统频繁波动负荷状态下，SVG动态无功补偿可在5.0ms时间内进行响应，从而可以取得理想的无功补偿效果；第三，无谐波干扰。
在地铁供电系统中，SVG动态无功补偿装置采用多电平PWM技术，谐波含量低，无须配置专用滤波器，且具有良好的滤波效果；第四，无系统串联、并联谐振。
SVG动态无功补偿装置运行期间无须大量电抗器或电容器装置，供电系统无并联、串联谐振影响，从而可提高供电系统相关设备的运行可靠性。
2 工程概况xx地铁1号线位于S市，线路全长40.0km，沿线共设置30座车站，其中24座车站为地下站，6座车站为高架段。

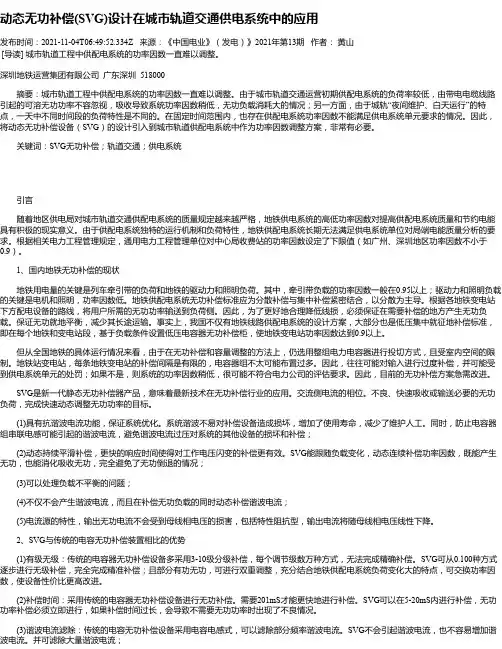

动态无功补偿(SVG)设计在城市轨道交通供电系统中的应用
动态无功补偿(SVG)设计在城市轨道交通供电系统中的应用发布时间：2021-11-04T06:49:52.334Z 来源：《中国电业》（发电）》2021年第13期作者：黄山[导读] 城市轨道工程中供配电系统的功率因数一直难以调整。
深圳地铁运营集团有限公司广东深圳 518000摘要：城市轨道工程中供配电系统的功率因数一直难以调整。
由于城市轨道交通运营初期供配电系统的负荷率较低，由带电电缆线路引起的可溶无功功率不容忽视，吸收导致系统功率因数稍低，无功负载消耗大的情况；另一方面，由于城轨“夜间维护、白天运行”的特点，一天中不同时间段的负荷特性是不同的。
在固定时间范围内，也存在供配电系统功率因数不能满足供电系统单元要求的情况。
因此，将动态无功补偿设备（SVG）的设计引入到城市轨道供配电系统中作为功率因数调整方案，非常有必要。
关键词：SVG无功补偿；轨道交通；供电系统引言随着地区供电局对城市轨道交通供配电系统的质量规定越来越严格，地铁供电系统的高低功率因数对提高供配电系统质量和节约电能具有积极的现实意义。
由于供配电系统独特的运行机制和负荷特性，地铁供配电系统长期无法满足供电系统单位对局端电能质量分析的要求。
根据相关电力工程管理规定，通用电力工程管理单位对中心局收费站的功率因数设定了下限值（如广州、深圳地区功率因数不小于0.9）。
1、国内地铁无功补偿的现状地铁用电量的关键是列车牵引带的负荷和地铁的驱动力和照明负荷。
其中，牵引带负载的功率因数一般在0.95以上；驱动力和照明负载的关键是电机和照明，功率因数低。
地铁供配电系统无功补偿标准应为分散补偿与集中补偿紧密结合，以分散为主导。
根据各地铁变电站下方配电设备的路线，将用户所需的无功功率输送到负荷侧。
因此，为了更好地合理降低线损，必须保证在需要补偿的地方产生无功负载。
保证无功就地平衡，减少其长途运输。
事实上，我国不仅有地铁线路供配电系统的设计方案，大部分也是低压集中就征地补偿标准，即在每个地铁和变电站段，基于负载条件设置低压电容器无功补偿柜，使地铁变电站功率因数达到0.9以上。

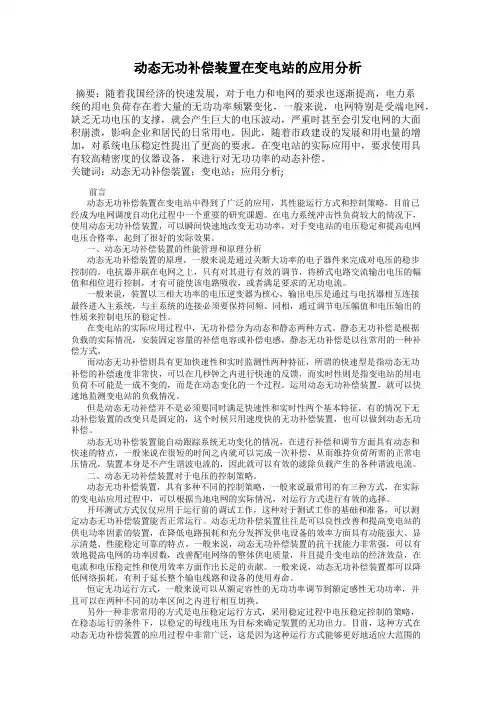

动态无功补偿装置在变电站的应用分析
动态无功补偿装置在变电站的应用分析摘要：随着我国经济的快速发展，对于电力和电网的要求也逐渐提高，电力系统的用电负荷存在着大量的无功功率频繁变化，一般来说，电网特别是受端电网，缺乏无功电压的支撑，就会产生巨大的电压波动，严重时甚至会引发电网的大面积崩溃，影响企业和居民的日常用电。
因此，随着市政建设的发展和用电量的增加，对系统电压稳定性提出了更高的要求。
在变电站的实际应用中，要求使用具有较高精密度的仪器设备，来进行对无功功率的动态补偿。
关键词：动态无功补偿装置；变电站；应用分析;前言动态无功补偿装置在变电站中得到了广泛的应用，其性能运行方式和控制策略，目前已经成为电网调度自动化过程中一个重要的研究课题。
在电力系统冲击性负荷较大的情况下，使用动态无功补偿装置，可以瞬间快速地改变无功功率，对于变电站的电压稳定和提高电网电压合格率，起到了很好的实际效果。
一、动态无功补偿装置的性能管理和原理分析动态无功补偿装置的原理，一般来说是通过关断大功率的电子器件来完成对电压的稳步控制的。
电抗器并联在电网之上，只有对其进行有效的调节，将桥式电路交流输出电压的幅值和相位进行控制，才有可能使该电路吸收，或者满足要求的无功电流。
一般来说，装置以三相大功率的电压逆变器为核心，输出电压是通过与电抗器相互连接最终进入主系统，与主系统的连接必须要保持同频、同相，通过调节电压幅值和电压输出的性质来控制电压的稳定性。
在变电站的实际应用过程中，无功补偿分为动态和静态两种方式。
静态无功补偿是根据负载的实际情况，安装固定容量的补偿电容或补偿电感，静态无功补偿是以往常用的一种补偿方式。
而动态无功补偿则具有更加快速性和实时监测性两种特征，所谓的快速型是指动态无功补偿的补偿速度非常快，可以在几秒钟之内进行快速的反馈，而实时性则是指变电站的用电负荷不可能是一成不变的，而是在动态变化的一个过程。
运用动态无功补偿装置，就可以快速地监测变电站的负载情况。
但是动态无功补偿并不是必须要同时满足快速性和实时性两个基本特征，有的情况下无功补偿装置的改变只是固定的，这个时候只用速度快的无功补偿装置，也可以做到动态无功补偿。

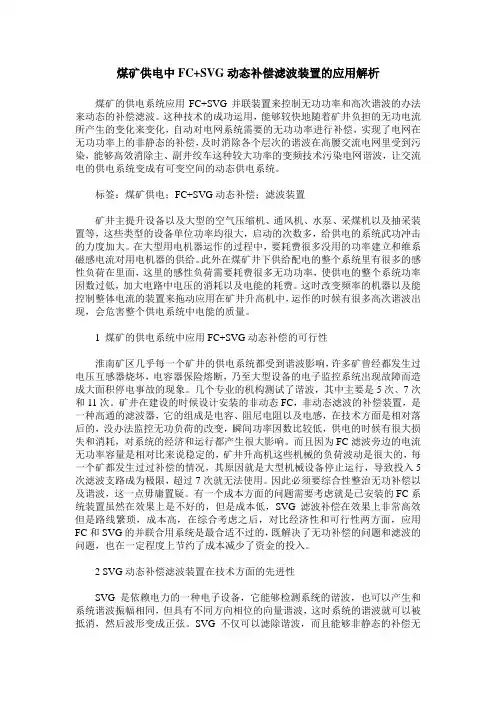

煤矿供电中FC+SVG动态补偿滤波装置的应用解析
煤矿供电中FC+SVG动态补偿滤波装置的应用解析煤矿的供电系统应用FC+SVG并联装置来控制无功功率和高次谐波的办法来动态的补偿滤波。
这种技术的成功运用，能够较快地随着矿井负担的无功电流所产生的变化来变化，自动对电网系统需要的无功功率进行补偿，实现了电网在无功功率上的非静态的补偿，及时消除各个层次的谐波在高腰交流电网里受到污染，能够高效消除主、副井绞车这种较大功率的变频技术污染电网谐波，让交流电的供电系统变成有可变空间的动态供电系统。
标签：煤矿供电；FC+SVG动态补偿；滤波装置矿井主提升设备以及大型的空气压缩机、通风机、水泵、采煤机以及抽采装置等，这些类型的设备单位功率均很大，启动的次数多，给供电的系统武功冲击的力度加大。
在大型用电机器运作的过程中，要耗费很多没用的功率建立和维系磁感电流对用电机器的供给。
此外在煤矿井下供给配电的整个系统里有很多的感性负荷在里面，这里的感性负荷需要耗费很多无功功率，使供电的整个系统功率因数过低，加大电路中电压的消耗以及电能的耗费。
这时改变频率的机器以及能控制整体电流的装置来拖动应用在矿井升高机中，运作的时候有很多高次谐波出现，会危害整个供电系统中电能的质量。
1 煤矿的供电系统中应用FC+SVG动态补偿的可行性淮南矿区几乎每一个矿井的供电系统都受到谐波影响，许多矿曾经都发生过电压互感器烧坏，电容器保险熔断，乃至大型设备的电子监控系统出现故障而造成大面积停电事故的现象。
几个专业的机构测试了谐波，其中主要是5次、7次和11次。
矿井在建设的时候设计安装的非动态FC，非动态滤波的补偿装置，是一种高通的滤波器，它的组成是电容、阻尼电阻以及电感，在技术方面是相对落后的，没办法监控无功负荷的改变，瞬间功率因数比较低，供电的时候有很大损失和消耗，对系统的经济和运行都产生很大影响。
而且因为FC滤波旁边的电流无功率容量是相对比来说稳定的，矿井升高机这些机械的负荷波动是很大的，每一个矿都发生过过补偿的情况，其原因就是大型机械设备停止运行，导致投入5次滤波支路成为极限，超过7次就无法使用。
动态无功补偿装置SVG在梅钢的应用
谐波次数 １８ １９ ２０ ２１ ２２ ２３ ２４ ２５
限值 ／Ａ ０８７１６７０８００９３０７３１４００６７１２７
图 ２ 梅钢高压电网示意图
２．３ 梅钢电网无功治理的必要性 根据 国 家 标 准 ＧＢ／Ｔ１４５４９－１９９３《电 能 质
量—公用电网谐波》，各电压等级谐波电压限值及 谐波电流限值如表 １、表 ２所示。炼钢厂电弧炉 冶炼时无功波动负荷大且急剧变化，产生大量高 次谐波电流，引起电网电压急剧波动，使电网电压 波形产生畸变，电能质量恶化，功率因数低，电能 损耗增加。
在电弧炉生产时 １１０ｋＶ副母电压三相不平衡 度变 化 检 测 曲 线 如 图 ８所 示。 三 相 不 平 衡 度 ９５％的概率大值为 ０５２％，低于 ２０％的国标限 值，降低了线路及变压器的损耗。 ２．６．４ 电压闪变
的概率大值为 ０７５，低于 ０８的国标限值。短时 闪变 ９５％的概率大值为 ０５６，低于 ０６的国标限 值［４］。电网投入 ＳＶＧ后降低了短时间闪变值和 长时间闪变值，降低了电压闪变给设备的伤害，提 高了设备的运行安全性。
图 ８ 电压三相不平衡度变化曲线
图 ９ 短时闪变变化曲线图
图 ７ 三相功率因数变化曲线
２．６．２ 谐波电压总畸变率达标 三相 谐 波 电 压 畸 变 率 ９５％ 的 概 率 大 值 为
０８１％，低 于 １５％ 的 国 标 限 值，提 升 了 电 能 质 量，增强了电气设备运行稳定性。（９５％概率大值 指将测试值由大到小次序排列，舍去前 ５％的大 值，取剩余实测值中的最大值） ２．６．３ 电压三相不平衡度
谐波加大线路及变压器等设备损耗，降低了
用电设备的效率。谐波使变压器局部严重过热， 使电容器、电缆等设备出现过热、绝缘老化现象， 造成设备寿命缩短甚至损坏，影响电气设备的稳 定运行。
动态无功补偿装置SVG应用 吕定培
动态无功补偿装置SVG应用吕定培摘要：随着科技的进步，我国电力工程各项技术也在不断完善，为了提升电气设备和电网的运行质量、提升产品质量，可以使用SVG设备。
SVG由检测、控制运算、补偿输出三个模块组成，能够提高功率因素，SVG能够在电网处于感性时发出容性电流，进而抵消与之相反的无功电流。
本文主要就动态无功补偿装置SVG的应用进行了相关的介绍。
关键词：动态无功补偿装置；SVG；设备应用随着电力工程的不断发展，为了满足人民的生活和生产需求，确保我国各个电气设备的运行安全，提升我国电能质量是必不可少的。
所谓电能质量，就是优质供电，其中包括用电、电流、供电、电压四个方面的质量。
常见的电能质量类型包括暂态扰动、RMS扰动、稳态变化等。
一方面，电能质量可能会引发机械损坏等破坏性危害，严重时甚至会造成人员伤亡；另一方面，电能质量会导致电气设备出现效率降低、功率变化等性能指标的变化。
所以，提升电能质量十分重要。
为此，可以采用SVG动态无功补偿装置，减少各类电能质量问题。
一、动态无功补偿装置SVG的组成与关键技术（一）SVG组成SVG的核心为三相大功率电压逆变器，其能够使输出电压同频且同相于系统侧电压，可以对输出电压和系统电压幅值进行调整，进而确定无功功率的性质，如果其没有系统侧电压幅值大，会输出感性无功，反之则输出容性无功。
利用电抗器将自换相桥式电路串联在电网上即SVG，通过电抗器对其交流侧输出电压幅值进行调节，控制交流侧电流以满足电路收发的无功电流需求，最终实现动态无功补偿的应用作用。
（二）SVG关键技术SVG的组成部分包括启动柜、控制柜、功率柜等多个部分。
其中，启动柜主要由三个部分构成，分别是软启动电阻、避雷器和接触器。
IGBI交流装置时功率柜的核心装置，其能够改变直流电压，使其成为交流电压，并对其频率、相位等进行控制，最后实现无功调节和滤波的功能作用。
控制柜可以对综合系统进行控制和保护，能够对电压、无功变化进行快速检测，并计算无功容量的需求量，根据计算结果进行触发脉冲产生和分配，可以分层级保护成套装置。
分析动态无功补偿装置在配电网中的应用 吕军
分析动态无功补偿装置在配电网中的应用吕军摘要：我国电网规模不断壮大，但电网管理技术仍有待提高，管理模式仍有待改善，电压波动大，不稳定、线路损耗等问题依然突出。
要改变当前我国的用电情况，使全国范围内的用电达到好的利用率及节能效果，须安装动态无功补偿装置。
动态无功补偿装置的应用，不仅提高了系统的功率系数，使用电过程中的功率损耗大大降低，还保障了用户用电的稳定电压，保证用户不会因为用电人数增加而致使电压太低或是用电人数少时出现电压过高的现象。
本文主要对动态无功补偿装置简介、原理及在配电网中的应用进行了分析。
关键词：配电网；动态无功补偿装置；应用1 配电系统中的动态无功补偿装置简介无功补偿分为动态和静态两种方式。
所谓静态无功补偿是根据负载情况安装固定容量的补偿电容或补偿电感，而动态补偿则是根据负载的感性或容性变化随时的切换补偿电容容量或电感量进行补偿。
动态补偿具有快速性和实时性两个特征——所谓快速性，是指补偿的速度一定要快；所谓实时性是指用电负载需要多少无功，补偿装置就要补偿多少无功。
需要指出的是，不是非得两个特性都具备才是动态补偿，有的负载虽然无功变化快，但是无功量的改变是固定的，此时用速度快的无功补偿也可以办到，也就是说这个动态补偿强调的单单是迅速。
动态无功补偿装置根据改善和提高功率因数，降低线路损耗，充分发挥发电、供电设备的效率功能强大，液晶字段显示，性能可靠稳定，抗干扰能力极强，能够提高电网的功率因数，改善配电网的供电质量和使用效率，进而降低网络损耗，有利于延长输电线路的使用寿命。
2 无功补偿的工作原理动态无功补偿装置由高压开关柜（包括高压熔断器、隔离开关、电流互感器、继电保护、测量和指示部分等）、并联电容器、串联电抗器、放电线圈（或者电压互感器）、氧化锌避雷器、支柱绝缘子、框架等构成。
装置实时跟踪测量负荷的电压、电流、无功功率等，通过微机进行分析，然后计算出无功功率并与预先设定的数值进行比较，自动选择能达到最佳补偿效果的补偿容量并发出指令，由过零触发模块判断双向可控硅的导通时刻，实现快速、无冲击地投入并联电容器组。
广州轨道交通主变电站动态无功补偿装置SVG应用
广州轨道交通主变电站动态无功补偿装置SVG应用发表时间：2018-09-18T15:19:18.417Z 来源：《电力设备》2018年第13期作者：党嗣玲[导读] 摘要：针对广州轨道交通主变电站110kV、33kV电缆进出线可能导致的无功功率倒送的情况，提出相应无功补偿装置方案，给出了详细的系统方案计算对配置SVG装置进行了经济效益分析，并介绍了基于A VC系统与调度中心配合控制方法，实现改造设备控制的无缝衔接，能够完全满足轨道交通运行调动要求，并推广应用至广州轨道交通主变电站。
(广州地铁集团有限公司)摘要：针对广州轨道交通主变电站110kV、33kV电缆进出线可能导致的无功功率倒送的情况，提出相应无功补偿装置方案，给出了详细的系统方案计算对配置SVG装置进行了经济效益分析，并介绍了基于AVC系统与调度中心配合控制方法，实现改造设备控制的无缝衔接，能够完全满足轨道交通运行调动要求，并推广应用至广州轨道交通主变电站。
关键词：电网主变电站无功功率 SVG 经济效益1 广州轨道交通主变电站目前存在的问题随着电网规模和电网格局发展变化，目前轨道交通主变电站均为电缆进出线。
电缆充电无功功率比普通架空线路高一个数量级，导致主变电站既需要一定的容性补偿以满足用户负荷的需求，同时在低谷期对感性无功需求也较大。
因此，顺应电网发展需要，急需对变电站无功补偿装置进行合理的配置设计。
传统无功调节设备为机械式并联电抗器、投切电容器，这些静止型调压手段，因调节不连续、响应速度慢，很难满足系统运行方式快速变化时的需求；此外，另一种无功补偿器SVC，响应速度很快，但由于呈现恒阻抗特性，使得在电压低时，无法提供所需的无功支持，因此应付突发事件的能力较弱，并且为了消除装置所产生的谐波，必须装设滤波器，占地面积较大，此外，过多的SVC装置容易引发系统振荡。
相比之下，新一代动态无功补偿装置SVG集动态补偿感性无功功率和容性无功功率于一身，能够动态补偿大范围快速变化的瞬时无功功率，是一种新型的无功功率补偿调节装置，已成为现代无功功率补偿装置的发展方向，是国内外电力系统行业的重点研究方向之一，它是较为有效的调压手段，能在电压低时仍能提供较强的无功支撑，并且可在从感性到容性，全范围内连续调节，使得其无功输出相当于同容量SVC的1.4~2.0倍。
高压动态无功补偿装置的应用
高压动态无功补偿装置（SVG）的应用QNSVG系列动态无功补偿及谐波治理成套装置通常由两部分组成：动态补偿装置SVG（又称为STATCOM）以及相并联的固定电容或电抗补偿。
该产品是拥有完全自主知识产权的创新型电力电子装置，是传统SVC的更新换代产品。
思源清能的SVG产品兼具动态无功补偿与谐波治理的功能，目前已应用在电力、风电、冶金、煤矿、石化等领域。
该产品是同类产品在国内工业领域的首批应用，整体性能达到国际先进水平，拥有八项发明专利，两项实用新型专利，两项计算机软件著作权，该产品获得“2005年北京市新产品”称号，2006年6月通过北京市工业促进局新产品新技术鉴定验收。
产品特点1、能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿；2、基于IGBT逆变器，为可控电流源型补偿装置，不会发生谐波放大及谐振，对系统参数不敏感，安全性与稳定性好；传统SVG对系统参数敏感，易发生谐波电压放大甚至谐振的现象；3、不仅不产生谐波，而且同时具备谐波补偿功能，在动态无功补偿的同时，可对13次以下的谐波进行滤除。
而SVG中TCR在补偿无功功率同时产生大量谐波，导致TCR必须与大容量滤波器同时使用；4、SVC响应时间约40-60ms，而SVG响应时间一般不大于1ms。
用于配电网时，闪变抑制效果要比SVC 好2-3倍；用于输电网时，提高系统稳定性的效果也要远优于SVC；5、SVC是阻抗型特性，输出无功电流随母线电压降低而线性降低；SVG是电流源特性，输出无功电流不受母线电压影响。
SVG的电流源特性也使SVG具备较强的短期过载能力，可用来进一步提高电力系统稳定性，而SVC不具备过载能力；6、SVG为电流源特性，输出无功电流不受母线电压影响，电流源特性也使SVG具备较强的短期过载能力，可用来进一步提高电力系统稳定性，而SVC是阻抗型特性，输出无功电流随母线电压降低而线性降低，不具备过载能力；7、采用H桥串联的链式结构，直接接入6kV、10kV、35kV系统，成本降低。
动态无功补偿装置(SVG)的研究及应用
动态无功补偿装置(SVG)的研究及应用
武丽霞
【期刊名称】《能源与节能》
【年(卷),期】2014(000)003
【摘要】从国内外无功补偿装置研究水平的简述、装置原理和结构介绍、应用的必要性及作用等多方面进行介绍,得出动态无功补偿技术必将是今后的发展方向,应用前景不可估量.
【总页数】3页(P155-157)
【作者】武丽霞
【作者单位】大同煤矿集团有限责任公司机电管理处,山西大同037003
【正文语种】中文
【中图分类】U26
【相关文献】
1.动态无功补偿装置SVG技术研究及应用 [J], 翟聪
2.动态无功补偿装置（SVG）的研究及应用 [J], 武丽霞;
3.动态无功补偿装置(SVG)的研究及应用 [J], 吴福明
4.低压动态无功补偿装置SVG在工厂低压配电系统的应用 [J], 杨招虎
5.动态无功补偿装置SVG在风力发电系统中的应用 [J], 马灵芝;张朝山;万萌;王浩;赵亮亮
因版权原因，仅展示原文概要，查看原文内容请购买。
动态无功补偿装置运用分析
动态无功补偿装置运用分析发布时间：2021-11-11T03:41:01.378Z 来源：《中国科技人才》2021年第23期作者：孙绍奇[导读] 电网和电气设备的改善工作一直在进行中，这贴合相关行业的实际发展需求，是电力经济发展中不可或缺的一步，只有正常生产高品质的电网、电气设备，才可以对企业发展脚步进行加速，以做到提升。
云南亿电配售电有限责任公司云南玉溪 653100摘要：本文介绍了动态无功补偿的原理及及其发展过程，研究了SVG的技术优势和多种应用途径，并分析了SVG在投入使用后遇到的主要问题。
关键词：动态无功补偿；SVG技术优势；主要问题引言：电网和电气设备的改善工作一直在进行中，这贴合相关行业的实际发展需求，是电力经济发展中不可或缺的一步，只有正常生产高品质的电网、电气设备，才可以对企业发展脚步进行加速，以做到提升。
所以，围绕动态无功补偿的应用及优势进行探究，具有重要的现实意义。
1.动态无功补偿原理和发展过程1.1动态无功补偿原理中文名是动态无功补偿发生装置，也叫SVG，即称为静止同步补偿器，是一种感应电动机，又被人们命名为静止无功发生器。
它的开关器件为IGBT（Insulated Gate Bipolar Transistor）绝缘栅双极型晶体管，补偿和抑制其实相差的并不大都是以一种最终呈现的结果来定义的，用于大不相同的检测理念来相对而论。
据此可知，动态补偿效果在早期年代与同步调相机、部分电容器等无功补偿发生装置是无法进行比较的，无功补偿装置的突出部分是快速动态响应、低谐波、高效率，在整个控制系统中来讲，对于动态无功补偿来说是更具有不确定性的一种补偿装置，整个系统都是基于线性化的一种发展模式。
这些方面相互结合才成为了现代柔性交流输电系统中的重要不可或缺的设备。
设备是由四大部分构成：主控单元和检测单元，投电容器组（其中包含电抗器）以及切执行单元。
主控单元是设备的中心也就相当于人体中的大脑，像字面意思一样是作为领导作用，作为控制中心的用准确的逻辑判断对其他单元进行控制发出相应的指令。
动态无功补偿SVG在风电输电系统中的应用
动态无功补偿SVG在风电输电系统中的应用应用动态无功补偿SVG进行风电场输出电压的改造，实现了电网电压稳定性的要求，改善电压质量，提高供电设备的功率因数，减少输电线路无功消耗，降低了电网对风电企業的经济考核。
标签：无功补偿；SVG；风电；输电系统引言风电作为一种可再生的绿色能源，发展迅速，风力发电的输出功率受风速影响很大，输出功率不稳定，具有波动性和间歇性。
我国风电装机容量大、集中度高、大规模并网运行影响电网的安全性、稳定性。
目前风功率预测水平难以满足电力系统实际的运行需要。
本文针对实际运行中有功功率输出波动大、无功需求量大且变化相对较快时，单依靠电容器组快速投切不能满足控制要求的问题，提出了无功补偿装置改造的方案及运行效果。
1 宁夏长山头风电场输电现状宁夏长山头风电场安装66台新疆金风750kV的鼠笼式异步发电机，风电场装机容量为4.95万kW。
110kV变电站现有1×50MWA主变压器一台，110/10kV 两个电压等级，变电站出线有1回至电网恩和220kV变电站，线路约长24.5km，10kV出线现有9回，为单母线接线。
主变低压侧配置了容量为2×3.9MVar的并联式集合电容器组，每次投切容量均是3.9MVar，投切方式是根据电压情况进行投切，不具备动态调节要求。
不能满足无功电压控制系统控制无功输出，不满足对并网点电压的控制要求。
在电网短路故障电压跌落期间，风电机组继续发出有功功率，为保证风电机组不脱网，需要吸收无功功率。
因此需要具有动态无功补偿装置输出动态无功功率。
110kV 电压输出曲线图如图1。
长山头风电场输出电压在110.5-114.5kV之间变化，并且大部分时间内电压低于113kV，并且不能满足电网电压、动态调节及响应时间的要求。
电网要求110kV电压值变化在113.5-116kV之间，风电场出口电压为恒电压运行模式，110kV电压合格率应达到99.80%。
风电场应确保无功补偿装置的动态部分能够自动调节，电容器、电抗器支路在紧急情况下应快速正确投切。
动态无功补偿装置SVG应用分析
动态无功补偿装置 SVG 应用分析发布时间：2021-05-20T10:59:24.230Z 来源：《科学与技术》2021年2月第4期作者：邓绪林[导读] 随着我国电网系统的不断建设与发展，电力系统的技术水平正在不断提高，邓绪林安徽华电工程咨询设计有限公司安徽合肥 230022摘要：随着我国电网系统的不断建设与发展，电力系统的技术水平正在不断提高，智能电网已经成为我国电力体系建设的重要方向，而动态无功补偿装置(SVG)是智能电网建设的必然路径，其可以稳定电网电压，调节系统无功，提高用电质量，降低用电成本。
基于此，本文对动态无功补偿装置SVG应用进行了深入的探讨，首先叙述了SVG动态无功补偿的基本原理，然后对动态无功补偿装置SVG的基本结构进行探讨，最后分析了动态无功补偿装置SVG在电力网络中的应用，以供相关的工作人员参考借鉴。
关键词：动态无功补偿装置；SVG1 SVG动态无功补偿的基本原理所谓SVG(Static Var Generator)，就是专指由自换相的电力半导体变流器来进行动态无功补偿的装置。
如图1，设电网电压和SVG输出的交流电压分别用相量和表示，则连接电抗X上的电压即为和的相量差，而连接电抗的电流是可以由其电压来控制的。
这个电流就是SVG从电网吸收的电流。
如果未计及连接电抗器和安流器的损耗，只需使与同相，仅改变幅值大小即可以控制SVG从电网吸收的电流是超前还是滞后90°，并且能控制该电流的大小。
SVG详细的工作模式及其补偿特性如表1所示。
从图2中可以得出式(1)，即电源电流是负载电流和补偿电流之相量和。
假设负载电流中含有基波正序电流(包括基波正序无功电流和基波正序有功电流)、基波负序电流和谐波电流，如式(2)所示。
所以，要想达到补偿目的，关键是控制SVG输出电流满足式(3)。
从SVG工作原理的描述可以看出，如果要使SVG在补偿无功的基础上还对负载谐波进行抑制，只需要使SVG输出相应的谐波电流即可。
浅谈动态无功补偿装置SVG在地铁供电系统的运用
引言
在最近几年中，随着我国城市地铁的不断快速发展，在当 前我国电力系统中，地铁供电系统是一大重要部分。因为地铁负 荷是一种交直流混合系统，地铁的运行方式比较复杂，随着时间 的不断变化，地铁交通负荷常常会发生比较大的波动，所以地铁 负荷具有非线性、移动性等特点，造成地铁供电系统在运行过程 中极易出现多种问题，严重降低地铁供电系统的电能质量，且设 备会出现能耗损失、异常运行、温度过高等问题，对地铁供电系 统的可靠性造成严重影响。所以，为保证地铁的安全运营，提升 地铁供电系统的可靠性与电能质量，在地铁供电系统中常常选用 动态无功补偿装置SVG。基于此，本文对动态无功补偿装置SVG 在地铁供电系统的运用进行深入研究，具有重要意义。
2.2 无功补偿 动力照明负荷、牵引负荷性质决定了地铁供电系统的功率 因数。针对牵引负荷，因为选用24脉波整流方式，不可调变流 器的位移因数大于0.95，理论基波功率因数大于0.98，所以总 功率因素约为0.96。与牵引负荷功率因数相比，0.4kV侧低压负 荷的功率因数更低一些，不过随着我国科学技术水平的不断提 高，越来越广泛使用变频设备，有效提高了0.4kV侧低压负荷功 率因数，一般能够达到或者高于0.85-0.9。当地铁线路处于运营 初始阶段时，因为动力负荷与牵引负荷并不大，特别是在夜间 停止运营时期中，负荷比较低，与地铁供电系统消耗的感性无 功功率相比，35kV电缆的容性无功功率更大一些，地铁供电系 统的功率因数偏低，无功功率呈容性，必须要进行容性无功功 率补偿。目前，在我国部分城市地铁运营初期，如南京地铁、 上海地铁、广州地铁等，并未对400V无功功率补偿装置进行投 入，在这种情况下，还是依然出现容性无功反送现象，造成主 变电所功率因数无法满足电力部门的要求[2]。 实际上，在地铁供电系统中，常常会发生电缆、线路开通
浅议动态无功补偿装置SVG在地铁供电系统中的应用
（3）补偿时间：采用传统的电容无功补偿装置 进行无功补偿，完成一次补偿最快也要 200 毫秒的 时间，SVG 在 5-20 毫秒的时间就可以完成一次补 偿。无功补偿需要在瞬时完成，如果补偿的时间过 长会造成该要无功的时候没有，不该要无功的时候 反而来了的不良状况；
【摘 要】 提高地铁变电所功率因数、改善系统电压质量是改善地铁供电系统电 能质量的有效措施，对地铁供电系统的无功、谐波污染进行综合治理具有重要的 意义。本文介绍了一种新型的无功补偿装置 SVG，分析了该种补偿装置与传统的 无功补偿装置相比的优缺点，并对 SVG 的发展趋势进行了展望。 【关键词】 无功补偿装置 SVG 地铁 供电
84
铁道勘测与设计 RAILWY SURVEY AND DESIGN 2009 (3)
浅议动态无功补偿装置 ＳＶＧ 在地铁供电系统中的应用 钟 骏
技术应用研究
果频繁投切，会使补偿装置寿命缩短，损坏频繁。因 此，现有无功补偿方案亟需优化。
SVG 是新一代静止无功补偿器产品，是无功补 偿领域最新技术应用的代表。SVG 并联于电网中， 相当于一个可变的无功电流源，通过调节逆变器交 流侧输出电压的幅值和相位，或者直接控制其交流 侧电流的幅值和相位，迅速吸收或者发出所需要的 无功功率，实现快速动态调节无功的目的。当采用 直接电流控制时，不仅可以跟踪补偿冲击型负载的 冲击电流，而且可以对谐波电流也进行跟踪补偿。 利用电力电子逆变技术产生一个与被补偿对象大 小相等而方向相反的电流，相互抵消，功率因数可 接近 1。图 1 为 SVG 原理图。
浅谈动态无功补偿(SVG)设计在城市轨道交通供电系统中的应用
浅谈动态无功补偿（SVG）设计在城市轨道交通供电系统中的应用在城市轨道交通工程中供电系统的功率因数一直存在着调节复杂的情况。
由于在城市轨道交通运营初期供电系统负载率较低，带电电缆产生的容性无功难以被吸收，从而造成系统功率因数偏低、无功功率损耗较大的现象；另一方面，由于城市轨道交通“夜间检修、白天运营”的特点，每天不同时段的负载性质不同，在固定的时间段，也存在着供电系统功率因数无法满足供电部门要求的情况。
因此城市轨道交通供电系统中引入动态无功补偿装置（SVG）设计作为功率因数的调整方案，是非常有必要的。
标签：城市轨道交通；供电系统；动态无功补偿；功率因数调整Abstract：The power factor of power supply system in urban rail transit engineering is always complicated. Because of the low load rate of power supply system in the early stage of urban rail transit operation，the capacitive reactive power generated by live cable is difficult to be absorbed，which leads to the phenomenon of low system power factor and large reactive power loss. On the other hand，due to the characteristics of “maintenance at night，operation in daytime” of urb an rail transit，the load nature of different periods of the day is different. In a fixed time period，there is also the situation where the power supply can not meet the requirements of the power supply department. So it is very necessary to introduce Static Var Generator （SVG）into the power supply system of urban rail transit as the adjustment solution to power factors.Keywords：urban rail transit；power supply system；dynamic reactive power compensation；power factor adjustment1 概述城市轨道交通供配电系统产生的无功包括感性无功和容性无功两种。
北宿煤矿6kV高压动态无功补偿装置系统改造
北宿煤矿6kV高压动态无功补偿装置系统改造北宿煤矿35kV变电所主接线采用双母线結构分列运行，6kV母线为单母线分段，两段母线上分别安装有两台2400Kvar的电容器，靠人工投入或切除来实现无功功率的补偿。
因原有电容器使用时间长、设备老化，不能实现动态无功补偿。
随着变频设备及大功率设备的使用，无功功率增大，功率因数较低，达不到国家规定标准（水利电力部、国家物价局文件关于颁发《功率因数调整电费办法》水电财字第215号文件规定0.9），经研究讨论采用FC+SVG方式进行补偿，即在6kV两段母线上各装设一套2000Kvar固定补偿电容器，在6kV母线上装设一套容量不低于4Mvar SVG动态无功补偿装置，以实现平滑连续的无功功率调节，改善了变电站的供电质量，提高系统的功率因素，自动跟踪无功补偿局部控制技术上有较大的创新。
标签：变电所；动态；无功补偿；功率因素1 概述北宿煤矿35kV变电所于1997年5月开始建设，1998年3月竣工，2000年4月15日正式投入使用，一回路电源线路（罗北线）来自罗厂区域220kV变电所，另一回路（南北线）来自南屯矿35KV变电所。
35kV变电所主接线采用双母线结构分列运行，6kV母线为单母线分段，两段母线上分别安装有两台2400Kvar的电容器，靠人工投入或切除来实现无功功率的补偿。
因原有电容器使用时间长、设备老化，不能实现动态无功补偿。
正常运行方式：35kV两段母线分列运行。
6kV母线为单母线分段，罗北线带一段母线带2#主变运行。
南北线带二段母线带1#主变备用。
2 存在的问题北宿煤矿35kV变电所的主变容量为一台12500kV A、一台8000kV A，运行时最大负荷可达7500kV A，最小负荷1500kV A，采用静态补偿，人工切换。
静态补偿在电网并联电容器时，采取延时投切方式将电容器并联至电网中，对电网的无功功率进行补偿。
这种补偿方式一般通过传统的专用接触器动作，静态补偿的接触器具有抑制电容器涌流的作用，同时静态补偿还能防止接触器过于频繁动作而损坏电容器，防止电容器不停地投切导致供电系统振荡。
浅谈svg无功补偿装置在西安地铁中的应用
浅谈SVG无功补偿装置在西安地铁中的应用浅谈SVG无功补偿装置在西安地铁中的应用【摘要】：在地铁运行初期，各类负荷投入量非常小，主变的功率很低，电费成本高。
而SVG无功补偿装置可对线路进行无功补偿，提高功率因数，降低地铁运营成本。
本文主要介绍西安地铁SVG无功补偿装置的使用效果及其效益分析。
【关键词】：地铁功率因数SVG效益中图分类号：U231+.3 文献标识码：A 文章编号：SVG无功补偿装置的作用及选择SVG装置的作用电力系统中的大量负荷如电机、整流设备在运行中需要大量的无功，同时输配电网络中的变压器、线路也会产生一定的无功，导致系统功率因数降低。
对系统而言，功率因数低会造成供电线路的能量损耗和电压降低，降低了电压质量，同时，无功也会导致输电、供电设备的利用率低，对电力用户而言，低功率因数会增加电费支出，加大成本。
因此需在线路上安装SVG无功补偿装置，用于对补偿系统的无功功率，提高功率因数，降低线损，节能降耗。
西安地铁二号线SVG无功补偿装置的选择为提高西安地铁二号线变电站功率因数，在行政中心和会展中心主变电站主变低压侧I、II两段35kV母线上各安装一套SVG装置，以110kV进线无功功率及35kV母线电压作为控制目标，动态跟踪电网电能质量变化，并根据变化情况动态调节无功输出，实现变电站在任意负荷下的高功率因数运行，可实现连续自动调节。
依据“西安地铁二号线SVG计算书”的计算结果，西安地铁线路及变压器在空载时的无功功率最大为-1.847 Mvar，并结合西安地体主变电站位于地下的原因，因此采用容量为2.4Mva的多重化（SVG）无功补偿装置。
SVG投运对功率因数的影响西安地铁通过对4:00非运营时段用电低峰期、11：00运营平峰期，17:00运营高峰期三个时间段对地铁供电系统整体的功率因数进行了监测，以掌握SVG对功率因数的影响，具体监测分析如下：2012年11月10日―11月30日，西安地铁二号线行政主变电站1号SVG投入、撤出运行对35 kVⅠ段母线同一时刻平均功率因数的监测数据如下表：从以上数据可知：4:00非运营时段，供电设备负荷率很低，投入SVG可以使功率因数最高提升20%；在用电高峰时段，供电设备负荷率较高，功率因数相对较高，但投入SVG也能使功率因数提高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动态无功补偿装置SVG应用吕定培
发表时间：2019-04-28T09:25:47.780Z 来源：《基层建设》2019年第3期作者：吕定培[导读] 摘要：随着科技的进步，我国电力工程各项技术也在不断完善，为了提升电气设备和电网的运行质量、提升产品质量，可以使用
SVG设备。
东方汽轮机有限公司四川德阳 618000
摘要：随着科技的进步，我国电力工程各项技术也在不断完善，为了提升电气设备和电网的运行质量、提升产品质量，可以使用SVG 设备。
SVG由检测、控制运算、补偿输出三个模块组成，能够提高功率因素，SVG能够在电网处于感性时发出容性电流，进而抵消与之相反的无功电流。
本文主要就动态无功补偿装置SVG的应用进行了相关的介绍。
关键词：动态无功补偿装置；SVG；设备应用
随着电力工程的不断发展，为了满足人民的生活和生产需求，确保我国各个电气设备的运行安全，提升我国电能质量是必不可少的。
所谓电能质量，就是优质供电，其中包括用电、电流、供电、电压四个方面的质量。
常见的电能质量类型包括暂态扰动、RMS扰动、稳态变化等。
一方面，电能质量可能会引发机械损坏等破坏性危害，严重时甚至会造成人员伤亡；另一方面，电能质量会导致电气设备出现效率降低、功率变化等性能指标的变化。
所以，提升电能质量十分重要。
为此，可以采用SVG动态无功补偿装置，减少各类电能质量问题。
一、动态无功补偿装置SVG的组成与关键技术
（一）SVG组成
SVG的核心为三相大功率电压逆变器，其能够使输出电压同频且同相于系统侧电压，可以对输出电压和系统电压幅值进行调整，进而确定无功功率的性质，如果其没有系统侧电压幅值大，会输出感性无功，反之则输出容性无功。
利用电抗器将自换相桥式电路串联在电网上即SVG，通过电抗器对其交流侧输出电压幅值进行调节，控制交流侧电流以满足电路收发的无功电流需求，最终实现动态无功补偿的应用作用。
（二）SVG关键技术
SVG的组成部分包括启动柜、控制柜、功率柜等多个部分。
其中，启动柜主要由三个部分构成，分别是软启动电阻、避雷器和接触器。
IGBI交流装置时功率柜的核心装置，其能够改变直流电压，使其成为交流电压，并对其频率、相位等进行控制，最后实现无功调节和滤波的功能作用。
控制柜可以对综合系统进行控制和保护，能够对电压、无功变化进行快速检测，并计算无功容量的需求量，根据计算结果进行触发脉冲产生和分配，可以分层级保护成套装置。
此外，监测单元也是十分重要的组成部分，其能够实现系统采集和系统状态、装置运行状态监测，具有远程通讯功能，能够时刻传输监测结果。
目前，大部分SVG都采用链式结构，串联多个两电平H桥电路，实现电压的叠加。
如果电压达到10kV，那么就需要链接12各两电平逆变器模块来组成一相链接。
与传统技术相比，该结构能够省略多重华连接变压器，一方面缩减了占地面积，节约了装置成本。
另一方面，避免了剩磁和饱和非线性引发的装置过电压、过电流等问题。
如果接入系统被干扰，该电路可以实现分享控制，进而满足电压需求，起到提供电压支撑的作用。
此外，链式结构对功率器件开关频率的降低有很大帮助，进而缩减消耗，使输出电压与正弦波更加接近。
SVG的谐波输出较少，高次谐波仅占据了一部分，与IEEE-519（即《电源系统的谐波控制的推荐实施规范和要求》）中的标准要求相符。
二、动态无功补偿装置SVG的应用
（一）电力能源质量解析
电力能源质量主要存在三方面的问题：首先，电压偏差。
电压偏差很容易导致电压暂降、中断等问题，是现代电网的常见问题；其次，三相电压允许不平衡度。
《电能质量一三相电压允许不平衡度》规定，公共连接点负序电压不平衡度要小于2%，短时间内要小于4%，单个用户限值1.3%，短时间内要小于2.6%；最后，功率偏差。
50Hz是我国电力系统的规定频率，其频率片场在±0.2Hz范围内，如果系统容量小，偏差可以稍微扩大，在±0.5范围内。
对于系统大小界限并没有明确规定，可以根据实际情况进行分析和判断。
供电局可以存在供电频率的偏差。
如果电网容量≥300万kw，则偏差范围为±0.2Hz。
如果＜300万kw，则范围在±0.5Hz之内。
（二）工程描述
高压设备变压器110kV/10kV，25000kVA，10kV高压设备和数量如下表所示：
（三）负荷情况
从目前的情况来看，变压器工作会消耗大量容性无功，所以对容性无功的需求量较大，无功补偿设备采用的是110kV母线补偿设备，此设备缺少经济性和合理性，无功补偿应该在10kV侧进行。
（四）方案设计
根据实际用电情况对动态无功补偿设备方案进行筛选，安装高压动态无功补偿装置即SVG于10kV降压器侧面，利用SVG满足动态无功补偿的需求。
该设备能过提升系统电能质量、加大功率因素，是电网更加稳定，能源消耗降低，进而节约运营成本，增加电力企业的经济效益。
对设备成本等各项因素进行综合性考虑，可以采用部分固定补偿器装置5000kvar。
SVG具体配置如下：SVG成套装置、启动装置、IGBT换流阀组各一套；控制、监测与综合保护系统；链接电抗器3台；电容器组1套；滤波电容器9台；串联电抗器3台；630A三相隔离开关1组；避雷器3只；放电线圈3只。
（五）技术指标
具体技术指标如下表所示：
结语
综上所述，为了确保我国电网的安全运行，提升电能质量，可以使用动态无功补偿装置SVG。
其满足了现代电网的运行需求，减少了电网运行质量问题，也在很大程度上节约了安装和运行成本，对推动我国电力事业的发展有很大的帮助。
参考文献
[1]黄焕隆.静止型动态无功补偿装置(SVG)在城市轨道交通供电系统中的应用[J].科技创新与应用,2017(18).
