电缆桥架安装方案本工程高压线槽选用高压耐火金属线槽；消防负荷供电干线及分支干线选用隔离型(柔性)矿物绝缘电缆，敷设在普通金属桥架内；一、二级非消防负荷线缆选用耐火金属线槽；三级负荷线缆选用耐火金属线槽；要求所有耐火金属线槽外涂防火涂料，内置8mm厚防火隔板。
电缆桥架的技术要求电缆桥架及配件、金属线槽及附件、插接式母线应满足图纸要求和相应的技术规范标准。
消防线路用电缆桥架及金属线槽的外表面应施加符合国家有关规范的耐火涂层。
防火等级达到二级以上等级要求。
外型厚重美观，承载挠度＜1/200。
插接母线选用三相五线铜导体密集型（4+1型），插接箱内设断路器。
5-1、桥架线槽敷设流程图5-2、施工准备5-3、弹线定位根据深化图中桥架的分布进行弹线定位。
对于桥架较密集的变配电所，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。
其他部位采用从顶板上放线，确定支架的位置。
5-4、支架安装安装支架时应以深化设计为依据，合理的布置安装的部位。
支架的整体外观应成排成线、长短一致。
水平支架间距1.5m，竖向支架间距为2m,转角等处加密。
5-5、桥架安装5-5-1、本工程桥架、梯架、线槽上皮距梁下皮10mm安装。
5-5-2、桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的2‰，且全长允许偏差为20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。
根据深化设计图，对各楼层的桥架的弯头、三通等配件进行编号，以及将高压与低压桥架进行标识。
5-5-3、本工程桥架转弯及分支处均选用成品配件，且弯头的弯曲半径根据桥架内敷设的最大电缆转弯半径来制定。
5-5-4、为确保电缆的顺利敷设，水平安装桥架的顶部距顶板最小距离为200mm，采用共用支架的桥架各层之间的最小间距为150mm。
宽度在1000mm～200mm的桥架水平安装时，支架均采用热镀锌支架制作，桥架宽度在200 mm以下的选用成品吊框支架固定。
管综排布原则
1、管道间距要求结合碰撞报告，优化管道碰撞，合理排布管道间距。
间距要求：外保温严格按照设计说明要求添加，以下所有管道间距为管道净距管道距墙最小50~100mm,管道之间最小间距控制在150I mn左右。
强弱电桥架间距宜控制在30Onlnl,强电与强电之间不能小于300mm。
电缆桥架与水管之间最小150Inmo电缆桥架与风管之间最小为150mm。
风管与水管之间最小为150mm o2.管综优化原则2.1电缆桥架翻弯处坡度应为30度或45度，强电桥架最大不超过45度，弱电桥架原则上不超过45度，特殊情况可翻60度。
2.2管道变径必须在三通的位置。
2.3支管管间距宜一致。
控制在50mmTooninl之间。
3.4电缆桥架上方不允许有同方向的水管。
2.5按照排布原则且电缆桥架在上，水管中间，风管在下进行排布，可以水平排布的以水平排布优先。
（参考）2.6电缆桥架距梁底高度为50-100mnio2.7需注意挡烟垂壁部分管道路由排布（挡烟垂壁地下室顶板下设置，应不低于500MMr⅛）2.8管线综合前应考虑立管定位，及设备基础定位。
（基础定位严禁工程师私自挪动）2.9排烟管道禁止向下进行翻弯。
避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。
施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。
热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线排布基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。
桥架安装要求规范标准[详]
![桥架安装要求规范标准[详]](https://img.taocdn.com/s3/m/4ab0d8f833d4b14e85246867.png)
一、范围本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。
二、定义本标准采用下列定义由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。
小规格的无孔托盘，常称为线槽，用为敷设电线)。
又称截面利用率。
是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。
承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称。
安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。
三、工艺流程┏━━━━━━━━━━┓┏━━━━━━━┓技术和物资准备┣━━→┃桥架检查┣━━┗━━━━━━━━━━┛┗━━━━━━━┛┏━━━━━━━┓┏━━━━━━━━━━┓━→┃桥架定位┣━━→┃支吊架制作安装┣━━┗━━━━━━━┛┗━━━━━━━━━━┛┏━━━━━━━┓┏━━━━━━━┓━→┃桥架安装┣━━→┃桥架接地┣━━━┗━━━━━━━┛┗━━━━━━━┛┏━━━━━━━━━━┓━→┃质量自检和互检┃┗━━━━━━━━━━┛四、工艺过程1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。
了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。
从保证施工质量、安全和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。
2. 审查桥架施工图时，应特别注意以下三个方面是否存在问题:A. 电缆从底部引出和从侧面引出的桥架。

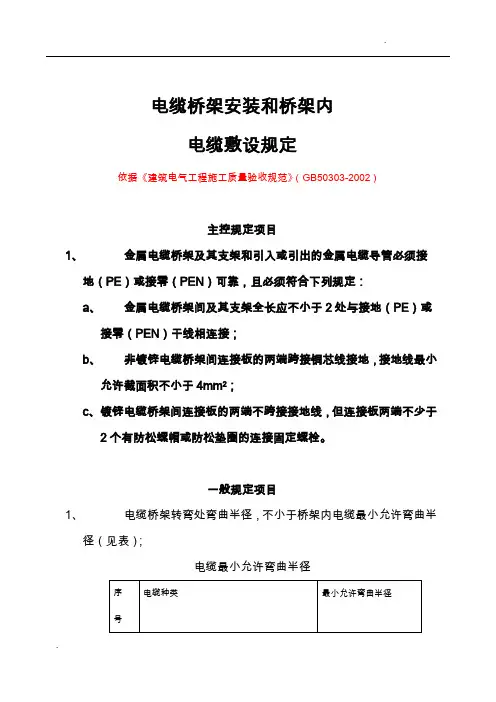

-电缆桥架安装和桥架内电缆敷设规定
电缆桥架安装和桥架内
电缆敷设规定
依据《建筑电气工程施工质量验收规范》（GB50303-2002）
主控规定项目
1、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接
地（PE）或接零（PEN）可靠，且必须符合下列规定：
a、金属电缆桥架间及其支架全长应不小于2处与接地（PE）或
接零（PEN）干线相连接；
b、非镀锌电缆桥架间连接板的两端跨接铜芯线接地，接地线最小
允许截面积不小于4mm2；
c、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于
2个有防松螺帽或防松垫圈的连接固定螺栓。
一般规定项目
1、电缆桥架转弯处弯曲半径，不小于桥架内电缆最小允许弯曲半
径（见表）；
电缆最小允许弯曲半径
2、当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；
垂直安装的支架间距不大于2m；
3、当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措
施。
螺帽位于桥架外侧；
4、电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当无设
计要求时，与管道的最小净距符合规定（见表）；
与管道的最小净距（m）
5、桥架内电缆敷设应符合下列规定：
a、大于450倾斜敷设的电缆每隔2m处设固定点；
b、电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处
等做密封处理；
c、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转角两侧及每隔5～10m处固定点；电缆的首尾、末端和分支处应设标志牌；敷设于垂直桥架内的电缆固定点间距（见表）。
电缆固定点的间距（mm）
电缆种类固定点的间距
全塑型1000
电力电缆
除全塑型外的电缆1500
控制电缆1000。

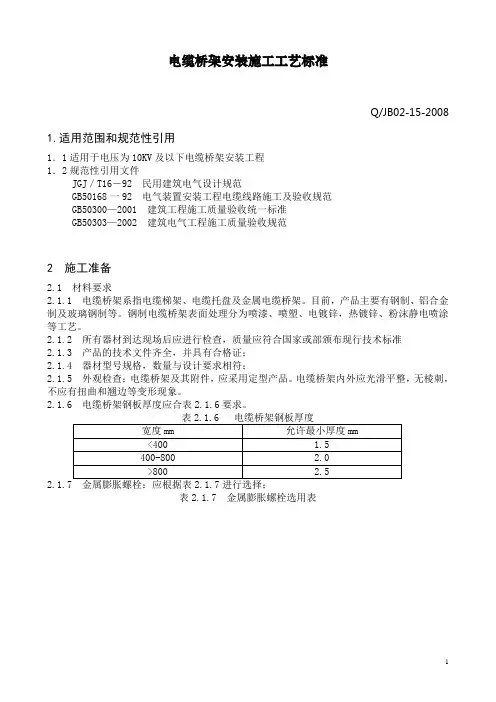

02-15-08电缆桥架安装
电缆桥架安装施工工艺标准Q/JB02-15-2008 1.适用范围和规范性引用1．1适用于电压为10KV及以下电缆桥架安装工程1．2规范性引用文件JGJ／T16－92 民用建筑电气设计规范GB50168一92 电气装置安装工程电缆线路施工及验收规范GB50300—2001 建筑工程施工质量验收统一标准GB50303—2002 建筑电气工程施工质量验收规范2 施工准备2.1 材料要求2.1.1 电缆桥架系指电缆梯架、电缆托盘及金属电缆桥架。
目前，产品主要有钢制、铝合金制及玻璃钢制等。
钢制电缆桥架表面处理分为喷漆、喷塑、电镀锌，热镀锌、粉沫静电喷涂等工艺。
2.1.2 所有器材到达现场后应进行检查，质量应符合国家或部颁布现行技术标准2.1.3 产品的技术文件齐全，并具有合格证；2.1.4 器材型号规格，数量与设计要求相符；2.1.5 外观检查：电缆桥架及其附件，应采用定型产品。
电缆桥架内外应光滑平整，无棱刺，不应有扭曲和翘边等变形现象。
2.1.6 电缆桥架钢板厚度应合表2.1.6要求。
表2.1.7 金属膨胀螺栓选用表2.1.8 采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料做电工工件时，都应经过镀锌处理；2.1.9 其它辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带。
2.2 主要机具2.2.1 铅笔、卷尺、线坠、粉线袋、电工工具、手电钻、冲击钻、角向磨光机、工具袋、工具箱、架梯。
2.3 作业条件2.3.1电缆桥架的安装主要有沿顶板安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装。
沿电缆沟及管道支架安装等，应按安装方式不同，准备作业条件。
2.3.1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
2.3.2 吊顶内电缆桥架安装应在吊顶前进行。
吊顶下面电缆桥架安装应在吊顶施工基本结束或配合龙骨安装进行。
2.3.3 高层建筑竖井内土建湿作业全部完成。
16、电缆桥架安装和桥架内电缆敷设工程检验批施工质量验收
16、电缆桥架安装和桥架内电缆敷设工程检验批施工质量验收16.1一般规定、适用范围：本章适用于供电干线、电气动力工程的电缆桥架安装和桥架内电缆敷设工程施工质量的验收。
、检验批的划分：按供电区段、施工段或竖井划分。
、电缆桥架安装和桥架内电缆敷设工程检验批施工质量由监理工程师（建设单位项目技术负责人）组织施工项目质量检查员进行验收。
、检验批主控项目的质量经抽样检验必须全部符合本标准的规定。
一般项目的质量经抽样检验每项应有85%与以上的抽检处或偏差值符合本标准的规定。
主控项目和一般项目均应具有完整的施工操作依据和质量检验（自检、交接检查、专业检查）记录。
、电缆桥架安装和桥架内电缆敷设工程检验批施工质量不符合要求时，应按《XX省建筑工程施工质量验收标准》的《统一标准》DB23/711-2003第4.0.6条的规定执行。
16.2主控项目金属电缆桥架与其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1、金属电缆桥架与其支架全长应不少于2处与接地（PE ）或接零（PEN）干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm平方；3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
抽检数量：与接地干线，全数检查；其余抽查20%；少于5处，全数检查。
检查方法：目测检查。
、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
抽检数量：抽检全长的10%。
检查方法：要在每层电缆敷设完成后，进行目测检查。
16.3一般项目、电缆桥架安装应符合下列规定：1、直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；2、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径见表-1.表-1 电缆最小弯曲半径表格 1注：D为电缆外径3、当设计无要求时，电缆桥架水平安装的支架间距为1.5-3m，垂直安装的支架间距不大于2m；4、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5、电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距应符合表-2的规定；表-2 电缆桥架与管道的最小净距（mm）表格 26、敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
电缆桥架与其他管道架设时距离要求
电缆桥架与其他管道架设时距离要求
电缆桥架与各种管道平行架起时，其净间隔应满意下列需求:
1 电缆桥架与通常工艺管道（如压缩空气管道等）平行架起时不小于400mm.
2 电缆桥架与具有腐蚀性液体管道平行架起时不小于500mm。
3 电缆桥架不宜在运送具有腐蚀性液体管道的下方或具有腐蚀性气体管道上方平行装置.当无法防止时，应不小于500mm。
且其间使用防腐隔板离隔。
4 电缆桥架与热力管道平行架起，热力管道有保温层时不小于500mm,无保温层时不小于1000mm。
5 电缆桥架不宜在热力管道的上方平行装置，当无法防止需在热力管道上方平行装置时,应不小于1000mm，其间应采纳有用的隔热办法。
电缆桥架与各种管道穿插时，其净间隔应满意下列需求:
1 电缆桥架与通常工艺管道穿插时，不小于300mm。
2 电缆桥架与具有腐蚀性液体管道下方或具有腐蚀性气体管道上方穿插时，应不小于
500mm，且在穿插处用防腐蚀盖板将电缆桥架维护起来,其盖板长度应不小于d+2000mm，（d为管道外径）。
3 电缆桥架与热力管道穿插，热力管道有保温层时，应不小于500mm，无保温层时，应不小于1000mm,且在穿插处使用隔热板（例如石棉板)将电缆桥架维护起来，隔热板长度应不小于d+2000mm。
(d为热力管道保温层的外径)。
电缆桥架安装应符合下列规定
电缆桥架安装应符合下列规定：1 直线段钢制电缆桥架长度超过30M、铝合金或玻璃钢制电缆桥架长度超过15M 设有伸缩节；伸缩缝处应断开50mm-100mm。
电缆桥架跨越建筑物变形缝处设置补偿装置；2 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径.3 当设计无要求时，电缆桥架水平安装的支架间距为1.5～3M；垂直安装的支架间距不大于2M；4 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5铺设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；7 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
8电缆桥架本着先安装主干线，后安装支干线的原则进行安装。
电缆桥架采用连接板连接，连接时要求螺母朝外并连接紧密。
电缆桥架的分支处采用弯通、三通、四通连接，根据现场实际情况，部分弯头需要现场制作。
9桥架的切割应采用手锯或无齿锯进行切割，严禁使用电、气焊加工。
电缆桥架在支、吊架上的固定采用螺栓固定，电缆桥架安装应平直，每一条直线上水平倾斜偏差、垂直高度偏差、中心线左右偏差均应小于5mm。
10电缆桥架开孔应采用专用开孔器，严禁使用电、气焊切割。
11电缆桥架的接地，电缆桥架在桥架的始端及终端分别用接地干线BVR-6与主接地网连接，桥架内不再敷设接地干线，普通桥架的连接处也不设接地跨接线，防火桥架的连接处设接地跨接线，在伸缩缝处增加接地跨接线用BVR-6连接。
12对于涂防火漆的电缆桥架，在安装完毕时，对于部分脱落的防火漆，再次用防火漆进行修补。
桥架内电缆敷设应符合下列规定：1 大于45°倾斜敷设的电缆每隔2M 处设固定点；2 电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；3 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10M处设固定点；4 电缆的首端、末端和分支处应设标志牌。
电缆最小允许弯曲半径
曲全长25m以上电缆最小允许弯曲半径电缆桥架与管道的最小净距表（M）电缆固定点间距表（mm）电缆之间、电缆与管道等之间最小净距（M）热力管道直管段允许不装补偿器的最大长度（适用于带支管的干管）室外给水管道安装的允许偏差和检验方法管道防腐层种类热力管道固定支架最大间距 (m)注：表中热伸长量按2.4mm/m计。
锅炉房管道表面涂色标志煤气管道固定支架最大间距表注：1、该表按波形、鼓形补偿器一波的最大伸缩量为1/2—1/3，采用四波，工作压力为0.02MP时得出的，一般固定支架最大距离采用约60.2、如三波、二波、单波时其最大距离可分别减少1/4—3/4。
各种钢管支、托、吊架安装的最大距离管中心线至柱面（墙面）及管架端头的距离无保温层管道支架最大间距蒸汽管道支架最大间距加强管道支、吊架最大间距表汽水管道滑动支架最大间距热力管道按介质工作压力分类每立方米水在不同温度下的质量厂区架空热力管道与建筑物、构筑物和电线之间的水平及交叉垂直最小净距汽水管中心与墙（柱）的间距及双管中心距注：DN1——距墙近的管道公称直径（里侧）DN1——距墙近的管道公称直径（里侧）A——DN1距墙的距离（管道中心距墙）B——DN2 与DN2的距离(管道中心距)厂区压缩空气管道与建、构筑物及其他管线的净距（m）厂区埋地压缩空气管道与建(构)筑物及其它埋地管线的净距（m）车间架空压缩空气管道与其它架空管线的净距（m）厂区架空煤气管道与建筑物、构筑物和管线的最小水平净距厂区架空煤气管道与铁路、道路、架空电力线路和其它管道的最小交叉净距厂区架空煤气管道与同一支架上平行敷设的其它管道的最小水平净距(mm)民用管道安装各种管材的选用错误！链接无效。
净距给、排水管道坐标和标高的允许偏差（）管道和阀门安装允许偏差室内给水管材及连接方式由固定点起，允许不装伸缩器的直管段的最大长度（采暖管道）M散热器试验压力 (MP)埋地热力管道和热力地沟外壁与建筑物、构筑物的最小净距（m）。
电缆穿管规范要求-电线穿管规范要求-导管穿线规范
电缆穿管规范要求-电线穿管规范要求-导管穿线规范电缆穿管规范要求XXX：电力电缆穿管及桥架施工规范根据建筑电气常用数据图集04DX101-1，电线电缆的穿管保护敷设及在线槽内敷设需要遵循以下规范：1.线槽内允许容纳的电缆根数；2.电线电缆外径与面积的关系；3.电缆桥架与各种管道的最小近距；4.电力电缆穿管最小管径。
XXX：电缆敷设规范电缆敷设规范包括以下一般规定：1.选择电缆路径时，应考虑电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤，便于维护，避开场地规划中的施工用地或建设用地，且电缆路径较短；2.对于露天敷设的电缆，尤其是有塑料或橡胶外护层的电缆，应避免日光长时间的直晒，必要时应加装遮阳罩或采用耐日照的电缆；3.在屋内、电缆沟、电缆隧道和竖井内明敷电缆时，不应采用黄麻或其它易延燃的外保护层；4.电缆不应在有易燃、易爆及可燃的气体管道或液体管道的隧道或沟道内敷设。
当受条件限制需要在这类隧道内敷设电缆时，必须采取防爆、防火的措施；5.电缆不宜在有热管道的隧道或沟道内敷设电力电缆，当需要敷设时，应采取隔热措施；6.支承电缆的构架，采用钢制材料时，应采取热镀锌等防腐措施，在有较严重腐蚀的环境中，应采取相适应的防腐措施；7.电缆的长度，宜在进户处、接头、电缆头处或地沟及隧道中留有一定余量。
在室内敷设电缆时，还需要遵循以下规定：1.无铠装的电缆在屋内明敷，当水平敷设时，其至地面的距离不应小于2.5m；当垂直敷设时，其至地面的距离不应小于1.8m。
当不能满足上述要求时应有防止电缆机械损伤的措施；当明敷在配电室、电机室、设备层等专用房间内时，不受此限制；2.相同电压的电缆并列明敷时，电缆的净距不应小于35mm，且不应小于电缆外径；当在桥架、托盘和线槽内敷设时，不受此限制。
1KV及以下电力电缆及控制电缆与1KV以上电力电缆宜分开敷设。
当并列明敷时，其净距不应小于150mm；3.架空明敷的电缆与热力管道的净距不应小于1m；当其净距小于或等于1m时应采取隔热措施。
桥架安装施工方案
一：工程概况本工程位于天津市静海县团泊新城西区，健康产业园西南角。
北临北华路，南侧为鄱阳湖，西接津交路辅道，东临东海道。
工程建成后集比赛、训练、办公等为一体。
工程由体育馆和排球馆两个单体场馆建筑组成。
二: 桥架安装说明1、电缆桥架梁下0.10m安装，当与风管、水管交叉时，管道从上至下安装顺序为：风管、电缆桥架、压力水管，各层管道之间应预留安装维护间距。
2、金属线槽和电缆桥架水平安装时，支架间距不大1.5米，垂直安装间距不大于2.0米。
灯具安装时避开线槽，强弱电线槽或桥架应保持不小于净距为300mm。
3、所有消防用电的桥架均为防火金属封闭桥架。
若不敷设在桥架内桥架及线槽内电线、电缆不得有断点和接头，向同一设备供电的主用电缆和备用电缆通在同一桥架内敷设时应采用防火隔板隔开。
（1）：200MM以下的桥架，采用30*3角钢做龙门支架。
（2）300-400MM的桥架，采用40*4角钢做龙门支架。
（3）500MM以上的桥架，采用50*5角钢做龙门支架。
（4）桥架水平支架安装间距2米（5）桥架竖向支架安装间距1.5米（6）支架具体做法见施工要点三：工艺流程支架制作→弹线定位→支架安装→桥架安装四：施工要点1:支架制作具体做法为：（1）水平桥架支架（2）、竖向桥架支架安装说明：竖井内桥架采用10#槽钢做龙门支架注：桥架支架、吊架说明：桥架支架长度根据现场实际情况制作。
支架采用角钢制作除锈后，刷红丹防锈漆二遍，刷驼灰面漆二遍。
支架焊接连接处，角钢与角钢三面施焊，要求焊缝饱满，无夹渣、咬肉现象。
2:拉线定位（1）、根据图纸及施工现场确定始端到终端，找好水平线，用拉线沿顶棚在线路的中心线进行放线。
根据中心线再确定两边膨胀螺栓的位置，沿顶棚放好螺栓位置的水平线。
（2）按桥架安装说明要求，分匀档距并用笔标出具体位置。
3、支架安装（1）在确定支吊架的位置时，应按以下要求确定：1、电缆桥架水平敷设时，支撑跨距要求为2m。
2、电缆桥架垂直敷设时，固定点间距要求为1.5m。
(完整版)电缆桥架敷设规范要求
8．10 电缆桥架布线8．10．1 电缆桥架布线适用于电缆数量较多或较集中的场所。
8．10．2 在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。
8．10．3 电缆桥架水平敷设时的距地高度不宜低于2．5m，垂直敷设时距地高度不宜低于1．8m。
除敷设在电气专用房间内外，当不能满足要求时，应加金属盖板保护。
8．10．4 电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距宜为1．5—3m。
垂直敷设时，其固定点间距不宜大2m。
8．10．5 电缆桥架多层敷设时，其层间距离应符合下列规定：1 电力电缆桥架间不应小于0．3m；2 电信电缆与电力电缆桥架问不宜小于o．5m，当有屏蔽板时可减少到0．3m；3 控制电缆桥架间不应小于0．2m；4 桥架上部距顶棚、楼板或梁等障碍物不宜小于o.3m。
8，10，6 当两组或两组以上电缆桥架在同一高度平行或上下平行敷设时，各相邻电缆桥架间应预留维护、检修距离。
8．10．7 在电缆托盘上可无间距敷设电缆。
电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40％；控制电缆不应大于50％。
8．10．8 下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：1 lkV以上和lkV以下的电缆；2 向同一负荷供电的两回路电源电缆；3 应急照明和其他照明的电缆；4 电力和电信电缆。
当受条件限制需安装在同一层桥架上时，应用隔板隔开。
8，10．9 电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方。
当不能满足上述要求时，应采取防腐、隔热措施。
8．10．10 电缆桥架与各种管道平行或交叉时，其最小净距应符合本规范表8．5．7的规定。
8. 10．11 电缆桥架转弯处的弯曲半径，不应小于桥架内电缆最小允许弯曲半径的最大值。
各种电缆最小允许弯曲半径不应小于本规范表8．7．1的规定。
8，10．12 电缆桥架不得在穿过楼板或墙壁处进行连接。
电缆桥架与各种管道的最小净距
电缆桥架与各种管道的最小净距
与其它用途管道间的最小距离(mm)[Point=65]
注：
1、表内无括号数字为电气管线在管道上面时的数据，有括号数字为电气管线在管道下面时的数据。
2、在不能满足表中所列距离情况下，应采取下列措施：
a.电气管线与蒸汽管线不能保持表中距离时，应在蒸汽管或电气管外包以绝热层，此时平行净距可减至200mm，交叉处仅需满足施工操作和便于维护的距离。
b.电气管线与热水管不能保持表中距离时，可在热水管外包绝热层。
c.裸母线与其它管道交叉不能保持表中距离时，应在交叉处的裸母线外装保护网或罩。
3、当上水管与电气管线平行敷设且在同一垂直面时，应将电气管线敷设于水管之上。

【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
电缆桥架的验收规范
电缆桥架的验收规范篇一：桥架验收规范桥架验收规范一、金属电缆桥架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合以下规定：1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零干线相连接。
2、非镀锌电缆桥架间连接板的跨接铜芯地线，接地线最小允许截面积不小于4mm2。
3、镀锌电缆桥架间连接板的两端不得连接跨接线，但连接板两端不少于个有防松紧螺帽或防松垫圈的连接固定螺栓。
二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面有严重划伤等缺陷。
三、电缆桥架安装应符合以下规定：1、直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢制电缆桥架长度超过15米，需加伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。
2、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表。
电缆最小允许弯曲半径3、当设计无要求时，电缆桥架水平安装的支架间距为1.5~3米；垂直安装的支架间距不大于2m。
4、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5、电缆桥架敷设在易燃易爆气体管道或热力管道的下方，当无设计要求时，与管道的最小净距，符合下列规定：与管道的最小净距（m）6、敷设在竖井内和穿越不同防火区桥架，按设计要求位置，有防火隔堵措施；7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
四、桥架内电缆敷设应符合下列规定：1、大于45o倾斜敷设的电缆每隔2m处设固定点；电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理；2、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10m处固定点；敷设于垂直桥架内的固定点间距，不大于下表规定：电缆固定点的间距（mm）五、电缆的首端、尾端和分支处应设标志牌。
篇二：电缆桥架施工要求及规范电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
电缆桥架与各种管道平行架设时应满足的要求
电缆桥架与各种管道平行架设时应满足的要求电缆桥架穿墙安装时应根据环境条件采用密封装置，电缆桥架从正常环境穿墙进入防火、防爆的环境时，墙上应安装相应的密封装置。
电缆桥架从室内穿墙至室外时，在墙的外侧应采取防雨措施。
电缆桥架从室内穿墙至室外较高处安装时，电缆桥架应向下倾斜延长适当距离，然后再向上架设，防止雨水顺电缆桥架流入室内。
电缆桥架过伸缩沉降缝时，电缆桥应断开，断少「距离以100mm左右为宜。
两组电缆桥在同一横梁上安装时，两组电缆桥之间的净距离应不小于50mm。
敷设10kV及以上电缆的电缆桥架多层安装时，其层间距一般不小于30mm。
电缆桥架到楼板、梁或其他障碍物等的底部的距离应不小于300mm。
电缆桥架水平安装时，其直接板连接处不应置于跨度的1/2处或支撑点上。
电缆桥架安装时出现的悬臂段，一般不得超过1000mm。
电缆桥架不应作行人通道使用。
在下列情况之一者，电缆桥架应加保护罩:电缆桥架在户外安装时，其最上层或甸一层。
电缆桥架在铁算子板或相类似的带孔装置下安装时，其最上层电缆桥架应加保护罩，如果最上层电缆桥架宽度小于下层的桥架宽度时，下层电缆桥架亦加保护罩。
电缆桥架垂直安装时，离所在地平面2m以内的电缆桥架。
电缆桥架安装在容易受到4电缆桥架安装在容易受到机械损伤的地方。
电缆桥架安装在多粉尘的场所。
有特殊要求的场所。
根据施工图或施工所用电缆应作好电缆牵引力的计算:1.电缆桥架规格及型号必须符合设计要求，附件齐全:桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有一误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气千扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所，西安电缆桥架陕西电缆桥架宜带有盖板。
电缆支架的层间允许最小距离
3 电缆及附件的运输与贮存保管3.0.1 电缆及其附件的运输、保管、应符合产品标准要求，应避免强烈震动、倾倒、受潮、腐蚀，确保不损坏箱体外表面以及箱内部件。
3.0.2 在运输装卸过程中，不得使电缆及电缆盘受到损伤；严禁将电缆盘直接由车上推下；电缆盘不应平放运输、平放贮存。
3.0.3 运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。
充油电缆至压力油箱间的油管应固定，不得损伤。
压力油箱应牢固，压力值应符合产品技术要求。
滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。
3.0.4 电缆及其附件的到达现场后，应按下列要求及时进行检查：1 产品的技术文件应齐全；2 电缆型号、规格、长度应符合订货要求；3 电缆外观不应受损，电缆封端应严密。
当电缆外观检查有怀疑时，应进行受潮判断或试验；4 附件部件应齐全，材质质量应符合产品技术要求；5 充油电缆的压力油箱、油管、阀门和压力表应符合产品技术要求且完好无损。
3.0.5 电缆及其有关材料如不立即安装，应按下列要求贮存：1 电缆应集中分类存放，并应标明型号、电压、规格、长度。
电缆盘之间应有通道。
地基应坚实，当受条件限制时，盘下应加垫，存放处不的积水；3 电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管；4 防火材料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管；5 电缆桥架应分类保管，不得因受力变形。
3.0.6 电缆及附件在安装前的保管，其保管期限应为一年及以内。
当需长时间保管时，应符合设备保管的专门规定。
3.0.7 电缆在保管期间，电缆盘及包装应完好，标识应齐全，封端应严密。
当有缺陷时，应及时处理。
充油电缆应经常检查油压，并做记录，油压不得将至最低值。
当油压降至零或出现真空时，应及时处理。
4 电缆线路附属设施和构筑物的施工4.1 电缆导管的加工及敷设4.1.1 电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀；塑料电缆管应有满足电缆线路敷设条件所需保护性能的品质证明文件。
电缆桥架安装技术交底
分部工程：电气分部工程分项工程名称：电缆桥架安装交底内容：一、施工准备：1.材料⑴.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；⑵.各种规格、型号的电力电缆、控制电缆等；⑶.桥架附件的连接、紧固螺栓，各种电缆卡子、电缆标志牌等。
2.机具经纬仪、水平仪、电锤、电钻、活搬手、卷尺、绝缘电阻测试仪。
3.作业条件⑴.土建工程应全部结束且预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格；⑵.桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；⑶.室内电缆桥架的安装宜在管道及空调工程基本施工完毕后进行。
⑷.电缆敷设时，电缆桥架应全部安装结束，并经检查合格。
二、施工工艺：1.施工程序桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2.桥架选择A:电缆桥架布线适用于电缆数量较多或较集中的室内外及电气竖井内等场所。
根据桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。
（1）有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块铁板冲孔后弯制成的部件；（2）无孔托盘：是由底边与侧边构成的或由整块钢板制成的槽形部件；（3）梯架：是由侧边与若干个横档构成的梯形部件；（4）组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件B:桥架的结构品种有直线段和弯通。
C:桥架的附件：是用于直线段之间、直线段与弯通之间的连接以构成连续性刚性的桥架系统所必需的连接固定或补充直线段、弯通功能的部件，包括：直线连接板、铰链连接板，分水平、垂直两种、连续铰连扳、变宽连接板分部工程：电气分部工程分项工程名称：电缆桥架安装交底内容：变高连接板、伸缩连接板、转弯连接板、上下连接板、盖板、隔板、压板终端板、引下件、竖井、紧固件。
D:桥架支吊架：指直接支承托盘、梯架的部件，包括：托臂、立柱、吊架及其他固定支架：如垂直、斜面等固定用支架。
E：桥架安装场所选择：需屏蔽电气干扰的电缆回路，或有防护外部影响，如油、腐蚀性液体、易燃粉尘等环境的要求时，应选用有盖无孔型托盘；当需要因地制宜组装的场所宜选用组装式托盘。
导管敷设、桥架安装交底
①桥架结构简单，安装快速灵活，维护也方便。
②桥架的主要配件均实现了标准化、系列化、通
桥 架 安 装
用化而易于配套使用。 ③桥架的零部件通过氯磺化聚乙烯防腐处理，具 有耐腐蚀、抗酸碱等性能。 ④国产桥架采用国内外通用型式，广泛适用于室 内外架空敷设工程。
电缆桥架敷设要求和电缆桥架种类
电缆桥架配线的应用和发展趋势： 电缆桥架配线是新型的配线方式，广泛用于建筑 工程、化工、石油、轻工、机械、军工、冶金、医 药等行业。 例如电缆通过桥梁、涵洞就常用电缆桥架配线。 对于室外电视、电信、广播等弱电电缆及控制线路 也可以采用电缆桥架配线。 电缆桥架产品结构多样化，除梯级式、托盘式、 槽式以外，又发展了组合式、全封闭式。在材料上 除了用钢材板材外，又发展了铝合金，追求美观轻 便。表面处理方面也有新的突破，一般通用的冷镀 锌、电镀锌、塑料喷涂，现在又发展到镍合金电镀， 其防腐性能比热镀锌提高7倍。
桥 架 安 装
电缆桥架敷设要求和电缆桥架种类
3桥架类别
线槽的表面处理有镀锌和喷塑料2种。
桥 架 安 装
线槽的主体部件包括直通线槽、弯通线槽、直通 盖板、弯通盖板、导径接头、终端封头、联体件以 及为安装线槽而设置的各种支架。
3.11.2电缆桥架敷设要求和电缆桥架种类
图3.77 金属线槽安装方式示意图 1－水平二通；2－水平四通；3－水平三通；4－下垂直弯通；5－垂直弯通 6－直通线槽；7－上垂直三通；8－水平四通；9－支架；10－下垂直三通 11－插 接件；12－吊架13－终端封头；14－托背；15－挡块；16－立柱
电缆桥架敷设要求和电缆桥架种类
5）电缆桥架与各种管道平行或交叉时，其间最小 净距应符合表3.26的规定。
表3.26 电缆桥架与各种管道之间的最小净距 (单位：m)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1500
1500
500
3000
500
1500
500
1000
500
1000
500
1000
500
1000
500
1000
500
设备
-
-
1500
-3Leabharlann 00-1500-
500
-
100
-
100
-
100
-
100
-
注：
1、表内无括号数字为电气管线在管道上面时的数据，有括号数字为电气管线在管道下面时的数据。
2、在不能满足表中所列距离情况下，应采取下列措施：
100
200
100
绝缘导线
明敷
-
-
1000
300
1000
500
500
300
1000(500)
300
300(200)
100
200
100
200
100
200
100
裸母线
1500
1500
1000
300
2000
500
1000
500
1000
500
1000
500
1000
500
1000
500
1000
500
吊车滑触线
上下水管
压缩空气管
平行
交叉
平行
交叉
平行
交叉
平行
交叉
平行
交叉
平行
交叉
平行
交叉
平行
交叉
平行
交叉
导线穿
金属管
-
-
100
100
100
100
100
100
1000(500)
300
300(200)
100
-
-
-
-
-
-
电缆明敷
-
-
500
300
1000
500
500
300
1000(500)
300
500
100
200
100
200
电缆桥架与各种管道的最小净距
电缆桥架与各种管道的最小净距
管道类别
平行净距(mm)
交叉净距(mm)
一般工艺管道
400
300
具有腐蚀性液体或气体管道
500
500
热力管道
无保温层
1000
1000
有保温层
500
500
与其它用途管道间的最小距离(mm)
线路布线
方式
工艺设备
煤气管
乙炔管
氧气管
蒸汽管
暖热水管
通风管
a.电气管线与蒸汽管线不能保持表中距离时，应在蒸汽管或电气管外包以绝热层，此时平行净距可减至200mm，交叉处仅需满足施工操作和便于维护的距离。
b.电气管线与热水管不能保持表中距离时，可在热水管外包绝热层。
c.裸母线与其它管道交叉不能保持表中距离时，应在交叉处的裸母线外装保护网或罩。
3、当上水管与电气管线平行敷设且在同一垂直面时，应将电气管线敷设于水管之上。
