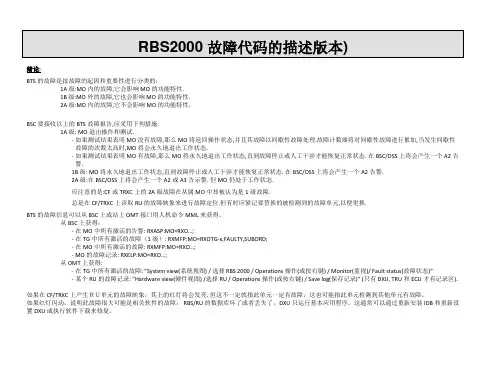

爱立信设备故障代码参照表
RBS2000 故障代码的描述版本)绪论:BTS的故障是按故障的起因和重要性进行分类的:1A级:MO内的故障,它会影响MO的功能特性.1B级:MO外的故障,它也会影响MO的功能特性.2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
从BSC上获得:- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障(1级): RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- MO的故障记录: RXELP:MO=RXO…;从OMT上获得:- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) / Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生RU单元的故障映象,其上的红灯将会发亮. 但这不一定就指此单元一定有故障,这也可能指此单元检测到其他单元有故障。
爱立信告警代码汇总
爱立信告警代码汇总级别告警代码级别告警代码告警名称RXOTRX1A_1RXOTRX1A_1重启,加电RXOTRX1A_2RXOTRX1A_2重启,切换RXOTRX1A_3RXOTRX1A_3看门狗(Watchdog)重启RXOTRX1A_4RXOTRX1A_4软件故障重启RXOTRX1A_5RXOTRX1A_5RAM故障重启RXOTRX1A_6RXOTRX1A_6内部功能修改重启RXOTRX1A_8RXOTRX1A_8时钟接收故障RXOTRX1A_9RXOTRX1A_9信令处理故障RXOTRX1A_12RXOTRX1A_12话务信道故障RXOTRX1A_13RXOTRX1A_13RF环路测试故障RXOTRX1A_14RXOTRX1A_14RU数据库遭到破坏RXOTRX1A_15RXOTRX1A_15交叉总线通信故障RXOTRX1A_16RXOTRX1A_16启动故障RXOTRX1A_17RXOTRX1A_17重启,DXU链路丢失RXOTRX1A_20RXOTRX1A_20硬件和IDB不相容RXOTRX1A_21RXOTRX1A_21内部配置失败RXOTRX1A_22RXOTRX1A_22电压供应故障RXOTRX1A_23RXOTRX1A_23空中接口计时器丢失RXOTRX1A_24RXOTRX1A_24温度过高RXOTRX1A_25RXOTRX1A_25TX/RX通信故障RXOTRX1A_26RXOTRX1A_26无线控制系统负载RXOTRX1A_27RXOTRX1A_27下行链路丢失RXOTRX1A_28RXOTRX1A_28上行链路丢失RXOTRX1A_29RXOTRX1A_29Y链路通信硬件故障RXOTRX1A_30RXOTRX1A_30DSPRAM软件错误RXOTRX1B_0RXOTRX1B_0CDU/合路器不能使用RXOTRX1B_1RXOTRX1B_1室内温度超过安全范围RXOTRX1B_7RXOTRX1B_7TX地址冲突RXOTRX1B_8RXOTRX1B_8Y链路通信故障RXOTRX1B_9RXOTRX1B_9Y链路通信丢失RXOTRX1B_10RXOTRX1B_10时钟接收故障RXOTRX2A_0RXOTRX2A_0RX电缆断路RXOTRX2A_1RXOTRX2A_1RXEEPROM校验故障RXOTRX2A_3RXOTRX2A_3RX合成器未锁RXOTRX2A_4RXOTRX2A_4RX内部电压故障RXOTRX2A_5RXOTRX2A_5RX通信故障RXOTRX2A_6RXOTRX2A_6TX通信故障RXOTRX2A_7RXOTRX2A_7TXEEPROM校验故障RXOTRX2A_9RXOTRX2A_9TX合成器未锁RXOTRX2A_10RXOTRX2A_10TX内部电压故障RXOTRX2A_11RXOTRX2A_11TX温度过高RXOTRX2A_12RXOTRX2A_12超过TX输出功率限制RXOTRX2A_13RXOTRX2A_13TX饱和RXOTRX2A_14RXOTRX2A_14电压供应故障RXOTRX2A_16RXOTRX2A_16内存遭到破坏RXOTRX2A_17RXOTRX2A_17TRU负载文件丢失RXOTRX2A_19RXOTRX2A_19高频率的软件故障RXOTRX2A_20RXOTRX2A_20RX初始故障RXOTRX2A_21RXOTRX2A_21TX初始故障RXOTRX2A_22RXOTRX2A_22CDU-总线通信故障RXOTRX2A_23RXOTRX2A_23使用默认值RXOTRX2A_25RXOTRX2A_25TX最高功率限制RXOTRX2A_26RXOTRX2A_26DB参数故障RXOTRX2A_29RXOTRX2A_29功率放大器故障RXOTRX2A_30RXOTRX2A_30CPU温度过高RXOTRX2A_32RXOTRX2A_32RX温度过高RXOTRX2A_33RXOTRX2A_33TRX之间的通信故障RXOTRX2A_35RXOTRX2A_35话务突发抑制RXOTRX2A_36RXOTRX2A_36RX滤波器负载文件校验故障RXOTRX2A_37RXOTRX2A_37RX内部放大器故障RXOTRX2A_38RXOTRX2A_38环境适应能力下降RXOTRX2A_39RXOTRX2A_39RF环路测试故障,RX降级RXOTRX2A_40RXOTRX2A_40内存故障本文由/doc/a06999482.html, U影一族,我要2影具体处理搞作建议只是提示信息,不是故障。
常见告警及详细告警码详解
爱立信LTE无线专业常见告警目录Heartbeat Failure (2)ServiceUnavailable (2)ServiceDegraded (2)Gigabit Ethernet Link Fault (3)Remote IP Address Unreachable (3)Loss of Tracking (4)Network Synch Time from GPS Missing (6)System Clock Quality Degradation (6)PowerFailure (6)LinkFailure (7)LinkStability (7)VswrOverThreshold (8)CalibrationFailure (8)Plug-In Unit HW Failure (9)Plug-In Unit General Problem (9)GeneralHwError (10)HwFault (10)GeneralSwError (10)License Key File Fault (11)LicenseKeyMissing (11)Heartbeat Failure(基站退服或断站) 告警解释:此告警表示基站心跳告警,即基站脱管。
可能原因:(1)DU掉电(2)传输故障(3)DU故障(4)OSS原因(网管)处理步骤:(1)检查电源状态。
(2)检查DU电源接头是否松动,如有松动重做接头。
(3)检查基站传输连接,如有虚接或者尾纤破损则进行重接或者更换。
(4)通知传输检查传输状态。
(5)DU下电重启.(6)更换DU。
(7)配置原因,检查数据原因,回落到割接之前的地址,更换IP ServiceUnavailable告警解释:此告警表示小区服务质量不可用,即小区退服。
该告警为伴生告警,其提示作用。
能够触发该告警的常见子告警为:●PowerFailure(电源故障)●LinkFailure(光路告警)●HwFault(RRU硬件故障)●TemperatureExceptionalTakenOutOfService(RRU高温告警)可能原因:由于该告警为伴生告警,可能原因请参见其伴生的子告警。
爱立信基站常见故障分析共72页
21、没有人陪你走一辈子,所以你要 适应孤 独,没 有人会 帮你一 辈子, 所以你 要奋斗 一生。 22、当眼泪流尽的时候,留下的应该 是坚强 。 23、要改变命运,首先改变自己。
24、勇气很有理由被当作人类德性之 首,因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿. 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ,它只 是让人 们的脚 放上一 段时间 ,以便 让别一 只脚能 够再往 上登。
39、勿问成功的秘诀为何,且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔,思而鞋子,自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢,但是我从不后退。——亚伯拉罕·林肯
基站故障代码
EM
交换问题 应急演练
自然灾害 自动恢复 软件原因 干扰 其它问题
ND AR SW IF EP
雷雨天气 其它 传输自动恢复 硬件自动恢复 软件原因 干扰 其它问题
ST IR VU CF EP CO TC SP EM TW NE TA HA SW IF EE
AF-ST-CH-OT EM-IR-CH-OT EM-VU-CH-OT EM-CF-CH-OT EM-EP-CH-OT EM-CO-CH-OT EM-TC-CH-OT EM-SP-CH-OT EM-EM-CH-OT ND-TW-CH-OT ND-NE-CH-OT AR-TA-CH-OT AR-HA-CH-OT SW-SW-CH-OT IF-IF-CH-OT EP-EE-CH-OT
AR
EQ-XU-AR-OT EQ-CD-AR-OT EQ-PU-AR-OT EQ-EC-AR-OT
SO
EQ-XU-SO-OT EQ-CD-SO-OT EQ-PU-SO-OT EQ-EC-SO-OT
EL
EQ-XU-EL-OT EQ-CD-EL-OT EQ-PU-EL-OT EQ-EC-EL-OT
DA
EQ-XU-DA-OT EQ-CD-DA-OT EQ-PU-DA-OT EQ-EC-DA-OT
传输接头、连线 传输端口 地铁传输 电信传输
故 障 类 型
动力环境
租用传输 其他 市电停电 电源开关 UPS故障 线路检修 其他 空调 电源模块 电源柜 费用纠纷 合同纠纷 人为原因
PW
AF
辐射纠纷 其他纠纷
基站被盗 扩、减容(维护公司) 基站升版 小区变频 工程维护 爱立信打补丁 基站割接 传输割接
AF-ST-RE-OT EM-IR-RE-OT EM-VU-RE-OT EM-CF-RE-OT EM-EP-RE-OT EM-CO-RE-OT EM-TC-RE-OT EM-SP-RE-OT EM-EM-RE-OT ND-TW-RE-OT ND-NE-RE-OT AR-TA-RE-OT AR-HA-RE-OT SW-SW-RE-OT IF-IF-RE-OT EP-EE-RE-OT
RBS2000基站故障代码
CF I2A:30
Reinstall IDB with OMT and press DXU RBS数据库不好;RBS Database Corrupted reset. If this doesn’t help, change The RBS database (Note 2) in DXU is corrupted or cannot be read DXU. by the SW. 处理方法是重建立IDB,后RESET DXU,若无 IDB有干扰,或者启动用的软件未准备好。 效,换DXU。 CF I1A-15 RU数据库不好;RU Database Corrupted;The RU database (Note 2) in DXU is corrupted or cannot be read by the SW. CF I1A-16 硬件及IDB不好;HW and IDB inconsistent The IDB doesn’t match the HW present in cabinet (e.g. wrong frequency band, cabinet type, transmission type, etc.) CF I1A-17 内部结构不好;Internal Configuration failed One or several subsystems in DXU SW have failed their internal configuration (Note 2). The DXU stays in local mode and cannot be reached by BSC. CF I1A-18 Reset DXU. If this doesn’t help, change DXU.
FAULT CODE表 Internal fault map class 1A-这个级别的失败报告是会影响MO管理功能部分的,错误的硬件是MO发信部分 Internal fault map class 1B-这个级别的失败报告是关于MO管理功能部分的,错误原因是外部MO发信部分 Internal fault map class 2A-这个级别的失败报告是不会影响MO管理功能部分的,错误的硬件是MO发信部分 EXternal condition map class 1(EC1)-这个级别的失败报告是会影响MO管理功能部分的,此告警是有关TG无线电收发组外部的. EXternal condition map class 2(EC2)-这个级别的失败报告是不影响MO管理功能部分的,此告警是有关TG无线电收发组外部的. Replacement unit map(RU map)-替代单元 Fault CF EC1-4 CF EC1-5 CF EC2-9 CF I1A-0 CF I1A-1 CF I1A-2 CF I1A-3 CF I1A-4 CF I1A-5 CF I1A-6 CF I1A-7 复位,失败的重装测试Reset has occured on DXU. 复位,电源开;同上 复位,交换;同上 复位,监视watchdog;同上 复位,软件失败;同上 复位,RAM失败;同上 复位,内部功能改变;同上 X-BUS不好;Xbus fault 时钟单元VCO不好;Timing Unit VCO fault Indicates three possible faults: 1. The VCO control value is out of range. The VCO needs to be recalibrated. The fault CF I2A:13 will probably warn before it is too late. 2. VCO temperature too low. The start-up heater is stuck. Try to power off/on the DXU. 3. VCO not distributing any 13 MHz signal. 定时单元的VCO坏: 1、 VCO的控制值超出范围,需要校正, 2、 VCO的温度太低,启动加热器坏,可以通过DXU断电来解决。 3、VCO没有分配13MHz时钟信号。 CF I1A-8 CF I1A-9 时钟BUS不好;Timing Bus fault 门限温度超出安全范围;Indoor temp out of safe range (Only macro RBS). Temperature in master cabinet is out of the range: 0-55C. CF I1A-10 CF I1A-11 DC电压值超出21.2V;;DC voltage out of range The DC voltage (in master cabinet) is below 21.2 V CF I1A-12 CF I1A-13 本地BUS失败;Local Bus fault The DXU is not able to send any data on local bus. 可能的三种原因:1、DXU硬件坏。2、DXU背板接触不良,3、DXU背板坏 CF I1A-14 Fault ceases when DC voltage is above 22.2 V. CF I2A:18 TRXC I1B:3.21VBFU,20V-BDM Fault ceases when temperature is in rangeTRXC I1B:1 2-53C. Fault Description L(local)/R(remote) SWI (BTS在本地模式) L(local)/R(remote) TI (LINK不好) RBS door( 2101, 2102). The RBS door is open. The alarm ceases 5 minutes after RBS door is closed. Recommended Corrective Action Related Fault
爱立信设备告警表及处理方法(内部资料)
绪论:
BTS 的故障是按故障的起因和重要性进行分类的: § 1A 级:MO 内的故障,它会影响 MO 的功能特性. § 1B 级:MO 外的故障,它也会影响 MO 的功能特性. § 2A 级:MO 内的故障,它不会影响 MO 的功能特性.
BSC 要接收以上的 BTS 故障报告,应采用下列措施: § 1A 级: MO 退出操作和测试. - 如果测试结果表明 MO 没有故障,那么 MO 将返回操作状态,并且其故障以间歇性故障处理.故障计数器将 对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO 将会永久地退出工作状态. - 如果测试结果表明 MO 有故障,那么 MO 将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常 状态. 在 BSC/OSS 上将会产生一个 A2 告警. § 1B 级: MO 将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在 BSC/OSS 上将会产生一个 A2 告警. § 2A 级:在 BSC/OSS 上将会产生一个 A2 或 A3 告示警. 但 MO 仍处于工作状态. 应注意的是:CF 或 TRXC 上的 2A 级故障在从属 MO 中却被认为是 1 级故障. 总是在 CF/TRXC 上读取 RU 的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.
会产生 1B1 或 1B4 告警。
如果替换的故障单元为”天线”,那么是指
CDU 输出功率的 VSWR 超出门限值。见
故障 TX I1B:4 的描述.
9 输出功率超出门限
其产生的可能原因:IDB,CDU,CDU与天线 TX I1B:2
在 CDU 输出的TX功率比原来的期望值低 7 dB. (当其 间的 TX 馈线,天线,Pf/Pr 电缆 ,在某些情况
最新2000中文故障码表汇总
2000中文故障码表绪论:BTS的故障是按故障的起因和重要性进行分类的:▪1A级:MO内的故障,它会影响MO的功能特性.▪1B级:MO外的故障,它也会影响MO的功能特性.▪2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:▪1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS 上将会产生一个A2告警.▪2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.▪应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.▪总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
▪从BSC上获得:- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障(1级): RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- MO的故障记录: RXELP:MO=RXO…;▪从OMT上获得:- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) /Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生RU单元的故障映象,其上的红灯将会发亮. 但这不一定就指此单元一定有故障,这也可能指此单元检测到其他单元有故障。
RBS2000基站告警代码分析与处理
基站告警代码分析与处理RBS2000系列(RBS2202、RBS2301、RBS2302、RBS2206)1 1 SO CF,external condition map class 1故障代码:SO CF EC1:4故障名称:L/R SWI(BTS in local mode)故障原因:DXU处在local本地模式,BSC失去对其的控制。
故障处理:按DXU上的Local/remote按钮,使DXU进入remote远端模式。
故障代码:SO CF EC1:5故障名称:L/R TI(Local to remote while link lost)故障原因:当DXU正在由Local状态转换为remote状态时,传输中断,导致告警产生。
故障处理:在保证传输正常的情况下,对DXU进行复位。
2 2 SO CF,external condition map class 2故障代码:SO CF EC2:10故障名称:Mails fail(External power source fail)说明:适用R8A软件版本故障原因:对PSU的直流或交流供电存在断路等问题故障处理:检查如下方面:● 基站交流是否停电● -48V PSU的直流输入开关是否跳脱● 230V交流PSU的交流输入开关是否跳脱● ACCU故障,或连接错误(仅对室外型基站)故障代码:SO CF EC2:11故障名称:ALNA/TMA fault说明:适用于R8A软件版本相关故障:AO RX I1B:1 — ALNA/TMA fault故障原因:TMA塔顶放大器可能存在故障。
使用TMA的RX接收通路获得较弱的接收信号,相当于减少了3.5dB的灵敏度。
如果其它接收边也出现故障,会导致告警AO RX I1B:1的产生。
TMA的电流消耗可被CDU监测,可通过OMT进行监控。
当TMA的电流超出范围33-147mA,此告警产生。
TMA的电流值门限可以通过OMT在IDB中设臵。
RBS2000故障代码
广州市超讯通讯技术发展有限公司 BTS故障报告BTS中的软件子系统监控BTS的环境并将故障传送至O&M操作与维护子系统OMS经内部处理过滤后,OMS设定一个故障信息至MO,此信息对应于故障单元,MO发送一个故障报告给BSC,指示故障来源:1. I1A类代码:MO内部错误,影响MO的正常工作;2. I1B类代码:MO外部错误,影响MO的正常工作;3. I2A类代码:MO内部错误,不影响MO的正常工作;4. EC1类代码:机柜外部故障,影响MO的正常工作;5. EC2类代码:机柜外部故障,不影响MO的正常工作;来自MOCF或TRXC的故障报告,还包含一个RU的映射(map指示一个可能的故障硬件单元)。
◆一旦接到BTS的故障报告,BSC执行以下操作:I1A类故障:MO停止正常工作,进入检测状态。
如果测试结果显示MO正常,则MO恢复操作状态,将故障视为随机故障,BSC有一个故障计数器跟踪随机故障次数,如随机故障次数太多,MO将暂时退出服务。
如测试结果显示MO内部故障,BSC/OSS将发出A2类告警,MO将暂时退出服务,直至故障恢复,或直至BSC操作员介入。
I1B或EC1类告警:同上。
I2A或EC2类告警:BSC/OSS发出A3类告警,MO继续正常工作。
注意:下级MO的I1A/I1B类故障会使CF或TRXC产生I2类故障。
◆检索故障信息为正确地定位故障,须对完整的故障信息进行分析,步骤如下:从BSC端可使用以下命令:查MO中的全部告警:RXASP:MO=RXO;查TG中的全部(I类)告警:RXMFP:MO=RXOTG-X,FAULTY ,SUBORD;MO中的全部故障:RXMFP:MO=RXO;MO中的故障历史记录:RXELP:MO=RXO;◆用OMT操作:查TG中的全部故障:系统View/RBS2000/Monitor/Fault Status;查TG中的故障单元:系统View/RBS2000/Pisplay faulty RUS;记录DXU/TRU/ECU的故障:硬件View/Select RU/Save log.◆LED指示灯用LED指示灯可方便察看故障状态,但应结合OMT使用,以正确对故障进行定位。
基站故障代码表
解读FAULT CODE本文的目的在于对不同的错误代码给予详细的描述,列出可能的原因,并建议正确的修复方法。
BTS错误报告BTS的SW子系统监测它们的环境,并报告给O&M系统。
经过错误滤波,OMS根据故障区域把故障定位于MO。
MO向BSC发送一故障报告,指明重要性和故障起源:·CLASS I1A故障在MO内部,影响MO功能;·CLASS I1B故障在MO外部,影响MO功能;·CLASS I2A故障在MO内部,不影响MO功能;·CLASS EC1故障在BTS外部,影响MO功能;·CLASS EC2故障在BTS外部,不影响MO功能;从CF和TRXC等MO传来的故障报告还包括了要替换的单元的代码,指示可能发生故障的硬件单元。
BSC接收到BTS的故障报告后,执行以下动作:·CLASS I1A:MO退出服务状态,并被测试。
-如果测试结果显示MO无故障,MO恢复服务状态,故障被认为是间歇性的,故障计数器开始记录,如果超过一定限值,则MO被永久退出服务状态;-如果测试结果显示MO故障,MO被永久退出服务状态,直到故障消除或操作人员干预。
同时在BSC上会出现A2告警。
·CLASS I1B and EC1:MO被永久退出服务状态,直到故障消除或操作人员干预。
同时在BSC上会出现A2告警。
·CLASS I2A AND EC2:BSC上会出现A3告警,MO仍在服务状态;注意CF和TRXC的CLASS I2A 故障指示其下级MO中存在class I1A/I1B故障。
回馈故障信息为了执行正确的故障定位必须分析所有的故障信息,它可以通过:▪从BSC用人机命令:- MO中的所有现存告警RXASP:MO=RXO…;-TG中的所有现存一级告警RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- MO中的所有现存故障RXMFP:MO=RXO…;- MO的故障记录文件RXELP:MO=RXO…;▪在站上用OMT:- TG中的所有现存故障: ”System view / RBS 2000 / Monitor / Fault status”- TG中的故障单元: “System view/ RBS 2000 / Display faulty RUs”- DXU/TRU/ECU的故障记录: ”Hardware view / Select RU / Save log”指示灯分析:告警灯对故障位置有一个直观的描述,但经常与OMT一起使用进行故障定位。
爱立信基站系统常见故障处理方法
广州市宜通世纪科技有限公司 Guangzhou Eastone Century Technology Co,. Ltd.1爱立信基站系统常见故障处理总结laiguolong前言・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・03一、RBS 故障1 与扩展架的ECU 失去联系…………………………………………………… 032 因缺少环路终端而导致基站退服・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 03 3 因雷击导致DXU 中数据损坏・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 04 4 VSWR/POWER 检测丢失告警 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 04 5 塔放的控制模块上的通道口的红灯亮・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・05 6 电源出错后CEU 没有输出电源・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・05 7 TRU 循环重启和TRU 故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・06 8 Maxite900基站的PBC 告警代码‘11H ’・・・・・・・・・・・・・・・・・・・・・・・・・・・・・07 9 RU 数据库丢失・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・07 10 由于Timing Bus 引起的CU 故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・......08 11 由于Dip 开关设置错误导致呼叫建立速率低・・・・・・・・・・・・・・・・・・・・・・・・08 12 TRU 和ECU 失去联系・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・08 13 RBS200控制链(CLC )故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・09 14 RBS2302级联到RBS200故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・09 15 CU 输入功率故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・09 16 CF 不能装载・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10 17 电源系统处于独立模式・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10 18 PCB 上的错误代码・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10 19 RBS200时间单元FC24故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・11 20 RBS200 控制链封・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・11 21 RBS200的ETB 进入 ABL (自动闭塞)状态・・・・・・・・・・・・・・・・・・・・・・・・・・11 22 RBS200 RTX 1A 级的错误码 21・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・12 23 RBS200的TX-Bus 连接・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・12 24 TCH 的下行功率电平 (RXLEV)低・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・12 25 CDU-C+的分集接收丢失・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・13 26 由于RXD 连接不好引起的高掉话率・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・13 27 在TS 上的远端TRA 通讯丢失・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・13 28 气候引起基站告警・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14 29 MAXITE 警告代码“12P ”・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14 30 PBC 上的馈线衰减器设置失败・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14 31 ECU 电源故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14 32 RBS200 基站输出功率低・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15 33 RBS2302 基站软件错误・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15 34 RBS2302 TF 同步故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15 35 电源失电后Maxite CEU 电源关闭・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15 36 RBS2302没有对任何操作均没有反应・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・16广州市宜通世纪科技有限公司 Guangzhou Eastone Century Technology Co,. Ltd.237 时隙没有被设置・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・16 38 IS 配置不上・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・16 39 Maxite 系统的覆盖质量很差・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・17 40 一副Maxite 系统天线没有信号・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・17 41 TF 同步失败・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・18 42 不能识别在扩展机架的TRU ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・18 43 DXU 与TRU 、ECU 失去通信・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・18 44 基带跳频的信道间隔需求・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・18 45 因CDU D 数据库损坏导致TX 失败・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・19 46 与TRU 和ECU 失去通信联系・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・19 47 RBS 时钟总线故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・20 48 Maxite CEU 故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・20 49 TRU 失去联系・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・20 50 RBS2202基站CDU-C+ 的配置・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・21 51 小区掉话率高・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・21 52 RBS2301作为 Maxite 900用・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・21 53 外部告警不能出来・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・22 54 TRU 引起的分集接收丢失(SG)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・22 55 RBS2202 TF 同步失败 (CZ)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・22 56 Lightning Struck (JY)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・23 57 RX Diversity Lost (分集接收丢失)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・23 58 Output Power Limits Exceeded (输出功率超过极限)・・・・・・・・・・・・・・・・23 59 OMT 不能工作・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・24 60 LAPD CON 队列拥塞・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・24 61 TX Not Enabled 和TX自动闭塞・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・24 62 DXU/ECU 里的下载文件丢失・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 63 RBS200基站的CLC 阻塞・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 64 安装测试和Maxite 的综合・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 65 把基带跳频设置为“ON ”时,小区死掉・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 66 Maxite 900 RBS2302 级联到 RBS200不成功・・・・・・・・・・・・・・・・・・・・・・・・・・26 67 RBS200 TF 失去同步・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 68 RBS200 PCU 的FAULT 指示灯亮・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 69 RBS200没有分集接受告警・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 70 级联的RBS200控制链路失效・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 71 RBS2202循环重启・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・28 72 驻波比门限过高・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・29 73 Maxite 系统PBC 在独立模式・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・29 74 Maxite 系统馈线衰减在最大值・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・29 75 RBS200 TRX Load 不过 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・30 76 Maxite 站故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・30 77 RBS200 一个 TRX 不工作・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・30 75 其它・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・32 76 常见A3的处理方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・36广州市宜通世纪科技有限公司 Guangzhou Eastone Century Technology Co,. Ltd.3前言从事爱立信设备基站维护已有几年的时间了,但由于时间关系,一直都没有去做个小结,现就将我从事爱立信基站设备维护工作的心得作一小结,供各位同事和同仁参考,希望能得到相关的建议和指导,使之不断完善,同时也很希望对一些复杂问题能与大家一起探讨探讨。
最新2000故障代码汇总
2000故障代码绪论:BTS的故障是按故障的起因和重要性进行分类的:▪1A级:MO内的故障,它会影响MO的功能特性.▪1B级:MO外的故障,它也会影响MO的功能特性.▪2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:▪1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS 上将会产生一个A2告警.▪2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.▪应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.▪总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
▪从BSC上获得:- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障(1级): RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- MO的故障记录: RXELP:MO=RXO…;▪从OMT上获得:- 在TG中所有激活的故障: ”System v iew(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) /Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生RU单元的故障映象,其上的红灯将会发亮. 但这不一定就指此单元一定有故障,这也可能指此单元检测到其他单元有故障。
基站代码全译
ERICSSON WIDE INFORMATIONRBS2000 ALARM DESCRIPTIONRBS 2000 Fault Codes Description(CME R7.1)The purpose of this document is to give a description of the different fault codes, list possible reasons and suggest corrective actions. Further information on fault finding and corrective actions is provided in maintenance manual.本文章给出了故障码的描述,列出可能的故障原因和解决的一些方法。
在维护手册里提供了更多的查找和改正故障的方法。
BTS Fault Reporting BTS 故障报告SW subsystems in BTS supervise their environment and report faults to the O&M Subsystem (OMS). After fault filtering, OMS sets a fault on the Managed Object (MO) responsible for the faulty area. The MO sends a fault report to BSC indicating importance and origin of fault:BTS 的软件子系统监控环境并将故障报告到操作维护子系统(OMS)。
OMS过滤故障后,将其放置到与故障区域相对应的管理对象(MO)中,并将故障报告发送到BSC指示出故障的原因和重要性:o Class I1A: fault inside MO, affecting MO functionality.等级l1A:MO中的故障,影响MO的功能。
爱立信基站故障代码表
EXMO EXCLASS EXCODE EXTEXTRXETRX1AMAP0RXETRX/1AMAP/0; Reset, UnspecifiedRXETRX1AMAP1RXETRX/1AMAP/1; Reset, HW Power onRXETRX1AMAP2RXETRX/1AMAP/2; Reset, ManualRXETRX1AMAP3RXETRX/1AMAP/3; Reset, WatchdogRXETRX1AMAP4RXETRX/1AMAP/4; Reset, CPU exceptionRXETRX1AMAP5RXETRX/1AMAP/5; Reset, OS faultRXETRX1AMAP6RXETRX/1AMAP/6; Reset, Memory faultRXETRX1AMAP9RXETRX/1AMAP/9; LMT intervention flagRXETRX1AMAP10RXETRX/1AMAP/10; SPU/SPE faultRXETRX1AMAP11RXETRX/1AMAP/11; High frequent SW errorsRXETRX1AMAP12RXETRX/1AMAP/12; O&M-bus fault A & B channelRXETRX1AMAP13RXETRX/1AMAP/13; O&M HSCX fault A & B channelRXETRX1AMAP14RXETRX/1AMAP/14; PLL Local Timing Unit unlockedRXETRX1AMAP16RXETRX/1AMAP/16; RxO&M-bus faultRXETRX1AMAP17RXETRX/1AMAP/17; RxO&M HSCX faultRXETRX1AMAP20RXETRX/1AMAP/20; C-bus faultRXETRX1AMAP21RXETRX/1AMAP/21; C-bus HSCX faultRXETRX1AMAP22RXETRX/1AMAP/22; Reset, Memory protect violation program (text)RXETRX1AMAP23RXETRX/1AMAP/23; Reset, Memory protect violation dataRXETRX1AMAP26RXETRX/1AMAP/26; SPS Hardware type unknownRXETRX2AMAP0RXETRX/2AMAP/0; SPU class 1, DSP/DSP0 CommunicationRXETRX2AMAP1RXETRX/2AMAP/1; SPU class 1, DSP/DSP0 faultRXETRX2AMAP2RXETRX/2AMAP/2; TIB Majority select logic faultRXETRX2AMAP3RXETRX/2AMAP/3; SPU class 1, TORARXETRX2AMAP4RXETRX/2AMAP/4; SPU class 1, RRX InterfaceRXETRX2AMAP5RXETRX/2AMAP/5; SPU class 1, Activation failureRXETRX2AMAP6RXETRX/2AMAP/6; SPU class 1, reset, unspecifiedRXETRX2AMAP7RXETRX/2AMAP/7; SPU class 1, reset, HW/WatchdogRXETRX2AMAP8RXETRX/2AMAP/8; SPU class 1, reset, CPU exceptionRXETRX2AMAP9RXETRX/2AMAP/9; SPU class 1, reset, OS faultRXETRX2AMAP10RXETRX/2AMAP/10; SPU class 1, reset, memory faultRXETRX2AMAP11RXETRX/2AMAP/11; Checksum fault in EEPROM, class 2RXETRX2AMAP12RXETRX/2AMAP/12; SPU class 1, communication faultRXETRX2AMAP13RXETRX/2AMAP/13; SPU class 1, RTX InterfaceRXETRX2AMAP14RXETRX/2AMAP/14; SPU class 1, ITIB InterfaceRXETRX2AMAP15RXETRX/2AMAP/15; SPU class 1, ILIB InterfaceRXETRX2AMAP16RXETRX/2AMAP/16; O&M-bus fault channel ARXETRX2AMAP17RXETRX/2AMAP/17; O&M-bus fault channel BRXETRX2AMAP18RXETRX/2AMAP/18; O&M HSCX fault channel ARXETRX2AMAP19RXETRX/2AMAP/19; O&M HSCX fault channel BRXETRX2AMAP20RXETRX/2AMAP/20; CSC fault, Parity check, class 2RXETRX2AMAP21RXETRX/2AMAP/21; CSC fault, LMT Serial portRXETRX2AMAP22RXETRX/2AMAP/22; SPU class 1, CMARXETRX2AMAP23RXETRX/2AMAP/23; SPU class 1, Data/Parameter errorRXETRX2AMAP24RXETRX/2AMAP/24; SPE class 1, DSP1-7 fault, new in CME R6 and higher RXETRX2AMAP27RXETRX/2AMAP/27; SPU class 2, Data/Parameter errorRXETRX2AMAP28RXETRX/2AMAP/28; SPU class 2, Late transmission of dataRXETRX2AMAP30RXETRX/2AMAP/30; SPE class 2, DSP1-7 fault, new in CME R6 and higher RXETRX EXT1BMAP2RXETRX/EXT1BMAP/2; LMT, Local Operator Intervention, CME R6 and higher RXETX1AMAP0RXETX/1AMAP/0; Reset, UnspecifiedRXETX1AMAP1RXETX/1AMAP/1; Reset, HW Power onRXETX1AMAP2RXETX/1AMAP/2; Reset, ManualRXETX1AMAP3RXETX/1AMAP/3; Reset, Watchdog, CPU exception, OS faultRXETX1AMAP4RXETX/1AMAP/4; Disable, Frequency or address double def. faultRXETX1AMAP5RXETX/1AMAP/5; Disable, Combiner parking faultRXETX1AMAP6RXETX/1AMAP/6; Reset, Memory faultRXETX1AMAP7RXETX/1AMAP/7; RTX communication faultRXETX1AMAP9RXETX/1AMAP/9; LMT intervention flagRXETX1AMAP10RXETX/1AMAP/10; PLL A unlocked faultRXETX1AMAP11RXETX/1AMAP/11; PLL B unlocked fault when frequency hopping RXETX1AMAP12RXETX/1AMAP/12; PLL C unlocked faultRXETX1AMAP13RXETX/1AMAP/13; PLL Local timing unit unlockedRXETX1AMAP14RXETX/1AMAP/14; TXPA Temperature faultRXETX1AMAP15RXETX/1AMAP/15; TXPA High/Low output power faultRXETX1AMAP16RXETX/1AMAP/16; TIBACT MissingRXETX1AMAP17RXETX/1AMAP/17; Transmitter saturationRXETX1AMAP18RXETX/1AMAP/18; TXPA High reflected power faultRXETX1AMAP19RXETX/1AMAP/18; Invalid configuration in PROMRXETX1AMAP20RXETX/1AMAP/20; Combiner, low output power faultRXETX1AMAP21RXETX/1AMAP/21; Combiner communication faultRXETX1AMAP22RXETX/1AMAP/22; Combiner tuning faultRXETX1AMAP23RXETX/1AMAP/23; Testpoint TP_LOIF outside limitsRXETX1AMAP24RXETX/1AMAP/24; Testpoint TP_TXRF outside limitsRXETX1AMAP25RXETX/1AMAP/25; BBX Connected but not configurableRXETX1AMAP26RXETX/1AMAP/26; Internal HW loading and configuration fault RXETX1AMAP27RXETX/1AMAP/27; No TXbus dataRXETX1AMAP28RXETX/1AMAP/28; High frequent Txbus disturbancesRXETX1AMAP29RXETX/1AMAP/29; Power supply faultRXETX1AMAP30RXETX/1AMAP/30; +24 V power supply faultRXETX1AMAP31RXETX/1AMAP/31; +24 V transmitter power amplifier power fault RXETX2AMAP0RXETX/2AMAP/0; TX-data time slot 0 parity faultRXETX2AMAP1RXETX/2AMAP/1; TX-data time slot 1 parity faultRXETX2AMAP2RXETX/2AMAP/2; TX-data time slot 2 parity faultRXETX2AMAP3RXETX/2AMAP/3; TX-data time slot 3 parity faultRXETX2AMAP4RXETX/2AMAP/4; TX-data time slot 4 parity faultRXETX2AMAP5RXETX/2AMAP/5; TX-data time slot 5 parity faultRXETX2AMAP6RXETX/2AMAP/6; TX-data time slot 6 parity faultRXETX2AMAP7RXETX/2AMAP/7; TX-data time slot 7 parity faultRXETX2AMAP11RXETX/2AMAP/11; PLL B FaultRXETX2AMAP14RXETX/2AMAP/14; TXPA Temperature warningRXETX2AMAP16RXETX/2AMAP/16; O&M bus single channel fault A or BRXETX2AMAP17RXETX/2AMAP/17; O&M bus HSCX single channel fault A or B RXETX2AMAP20RXETX/2AMAP/20; TX data bus collisionRXETX2AMAP21RXETX/2AMAP/21; Checksum fault boot PROMRXETX2AMAP22RXETX/2AMAP/22; Checksum fault HW revision information RXETX2AMAP25RXETX/2AMAP/25; Output power reduction 45 dBmRXETX2AMAP26RXETX/2AMAP/26; Output power reduction 43 dBmRXETX EXT1BMAP2RXETX/EXT1BMAP/2; LMT, Local Operator InterventionRXERX1AMAP0RXERX/1AMAP/0; Reset, UnspecifiedRXERX1AMAP1RXERX/1AMAP/1; Reset, HW Power onRXERX1AMAP3RXERX/1AMAP/3; Reset, WatchdogRXERX1AMAP4RXERX/1AMAP/4; Reset, CPU exception faultRXERX1AMAP5RXERX/1AMAP/5; Reset, OS FaultRXERX1AMAP6RXERX/1AMAP/6; Reset, Memory faultRXERX1AMAP7RXERX/1AMAP/7; RRX communication faultRXERX1AMAP9RXERX/1AMAP/9; LMT intervention flagRXERX1AMAP10RXERX/1AMAP/10; PLL A unlocked faultRXERX1AMAP11RXERX/1AMAP/11; PLL B unlocked fault when frequency hopping RXERX1AMAP12RXERX/1AMAP/12; PLL C unlocked faultRXERX1AMAP13RXERX/1AMAP/13; PLL Local timing unit unlockedRXERX1AMAP14RXERX/1AMAP/14; TIBACT MissingRXERX1AMAP15RXERX/1AMAP/15; Sabine-logic sync. faultRXERX1AMAP16RXERX/1AMAP/16; Sabine-logic zero signal detection ARXERX1AMAP17RXERX/1AMAP/17; Sabine-logic zero signal detection BRXERX1AMAP18RXERX/1AMAP/18; Sabine-clock fault ARXERX1AMAP19RXERX/1AMAP/19; Sabine-clock fault BRXERX1AMAP20RXERX/1AMAP/20; Local oscillator A faultRXERX1AMAP21RXERX/1AMAP/21; Local oscillator B faultRXERX1AMAP22RXERX/1AMAP/22; Local oscillator C faultRXERX1AMAP23RXERX/1AMAP/23; Sabine compensation test-loop A&B faultRXERX1AMAP24RXERX/1AMAP/24; Invalid RXRF compensation PROM checksumRXERX1AMAP25RXERX/1AMAP/25; Not compatible HW and SWRXERX1AMAP27RXERX/1AMAP/27; RXRF Power supply faultRXERX2AMAP0RXERX/2AMAP/0; TX-data time slot 0 parity faultRXERX2AMAP1RXERX/2AMAP/1; TX-data time slot 1 parity faultRXERX2AMAP2RXERX/2AMAP/2; TX-data time slot 2 parity faultRXERX2AMAP3RXERX/2AMAP/3; TX-data time slot 3 parity faultRXERX2AMAP4RXERX/2AMAP/4; TX-data time slot 4 parity faultRXERX2AMAP5RXERX/2AMAP/5; TX-data time slot 5 parity faultRXERX2AMAP6RXERX/2AMAP/6; TX-data time slot 6 parity faultRXERX2AMAP7RXERX/2AMAP/7; TX-data time slot 7 parity faultRXERX2AMAP10RXERX/2AMAP/10; Reserved for PLL A faultRXERX2AMAP11RXERX/2AMAP/11; PLL B fault at no frequency hoppingRXERX2AMAP16RXERX/2AMAP/16; Sabine-logic zero signal detection ARXERX2AMAP17RXERX/2AMAP/17; Sabine-logic zero signal detection BRXERX2AMAP21RXERX/2AMAP/21; Checksum fault boot PROMRXERX2AMAP22RXERX/2AMAP/22; Checksum fault HW revision informationRXERX2AMAP23RXERX/2AMAP/23; Sabine compensation test-loop A faultRXERX2AMAP24RXERX/2AMAP/24; Sabine compensation test-loop B faultRXERX2AMAP30RXERX/2AMAP/30; RX diversity fault, A sideRXERX2AMAP31RXERX/2AMAP/31; RX diversity fault, B sideRXERX EXT1BMAP2RXERX/EXT1BMAP/2; LMT, Local Operator InterventionRXETS1AMAP0RXETS/1AMAP/0; Reset, Unspecified, only if SPP is usedRXETS1AMAP1RXETS/1AMAP/1; Reset, HW Power on and Watchdog, only if SPP is used RXETS1AMAP4RXETS/1AMAP/4; Reset, CPU exception fault, only if SPP is usedRXETS1AMAP5RXETS/1AMAP/5; Reset, OS fault, only if SPP is usedRXETS1AMAP6RXETS/1AMAP/6; Reset, Memory fault, only if SPP is usedRXETS1AMAP7RXETS/1AMAP/7; SPP communication fault, only if SPP is usedRXETS1AMAP9RXETS/1AMAP/9; LMT intervention flagRXETS1AMAP10RXETS/1AMAP/10; Cipher fault, only if SPP is usedRXETS1AMAP11RXETS/1AMAP/11; DSP1 communication fault, only if SPP is usedRXETS1AMAP12RXETS/1AMAP/12; DSP2 communication fault, only if SPP is usedRXETS1AMAP13RXETS/1AMAP/13; DSP3 communication fault, only if SPP is usedRXETS1AMAP16RXETS/1AMAP/16; DSP6 communication fault, only if SPP is usedRXETS1AMAP17RXETS/1AMAP/17; TU interface fault, only if SPP is usedRXETS1AMAP18RXETS/1AMAP/18; Line interface fault, only if SPP is usedRXETS1AMAP19RXETS/1AMAP/19; RTX interface fault, only if SPP is usedRXETS1AMAP20RXETS/1AMAP/20; RRX interface fault, only if SPP is usedRXETS1AMAP23RXETS/1AMAP/23; Device bus driver interrupt fault, only if SPP is usedRXETS1AMAP27RXETS/1AMAP/27; Restart failure, only if SPP is usedRXETS1AMAP29RXETS/1AMAP/29; Internal TIB fault, only if SPP is usedRXETS2AMAP10RXETS/2AMAP/10; Checksum fault in boot PROM, only if SPP is usedRXETS2AMAP11RXETS/2AMAP/11; Checksum fault in EEPROM, only if SPP is usedRXETS2AMAP22RXETS/2AMAP/22; Spurious Transmission Request fault,only if SPP is used RXETS2AMAP27RXETS/2AMAP/27; Missing burst, restart of SPP, only if SPP is usedRXETS2AMAP28RXETS/2AMAP/28; Unsuccessful signal processing task restartRXETS2AMAP31RXETS/2AMAP/31; Bits 0-30 reserved for Ericsson internal informationRXETS EXT1BMAP2RXETS/EXT1BMAP/2; LMT, Local Operator Intervention, new in CME R6 and higher RXETS EXT1BMAP3RXETS/EXT1BMAP/3; TRA, Transcoder Rate Adaptor fault, only if SPP is used RXETF1AMAP0RXETF/1AMAP/0; Too few usable TUsRXETF1AMAP1RXETF/1AMAP/1; No usable PCM referenceRXETF1AMAP9RXETF/1AMAP/9; LMT intervention flagRXETF1AMAP10RXETF/1AMAP/10; Synchronization lost, HW error between TUsRXETF1AMAP11RXETF/1AMAP/11; Synchronization lost, timeout between TUsRXETF1AMAP12RXETF/1AMAP/12; Synchronization lost, HW error, referenceRXETF1AMAP13RXETF/1AMAP/13; Synchronization lost, timeout, referenceRXETF1AMAP14RXETF/1AMAP/14; Synchronization lost, other reasonRXETF1AMAP19RXETF/1AMAP/19; Severe fault during reload in ENABLED stateRXETF1AMAP20RXETF/1AMAP/20; Multiple mismatch due to communication faultRXETF2AMAP0RXETF/2AMAP/0; Reset, UnspecifiedRXETF2AMAP1RXETF/2AMAP/1; Reset, Power onRXETF2AMAP2RXETF/2AMAP/2; Reset, Push button resetRXETF2AMAP3RXETF/2AMAP/3; Reset, WatchdogRXETF2AMAP4RXETF/2AMAP/4; Reset, CPU exceptionRXETF2AMAP5RXETF/2AMAP/5; Reset, SW faultRXETF2AMAP6RXETF/2AMAP/6; Reset, Checksum faultRXETF2AMAP7RXETF/2AMAP/7; Communication faultRXETF2AMAP8RXETF/2AMAP/8; Failed restart attemptRXETF2AMAP10RXETF/2AMAP/10; Illegal software versionRXETF2AMAP11RXETF/2AMAP/11; OMB fault single channelRXETF2AMAP12RXETF/2AMAP/12; OMB HSCX fault single channelRXETF2AMAP13RXETF/2AMAP/13; TIB distribution faultRXETF2AMAP14RXETF/2AMAP/14; VCO control value faultRXETF2AMAP15RXETF/2AMAP/15; TU synchronization faultRXETF2AMAP16RXETF/2AMAP/16; TU-TU fault, connectionRXETF2AMAP17RXETF/2AMAP/17; TU-TU fault, synchronismRXETF2AMAP18RXETF/2AMAP/18; Single interruption PCM refRXETF2AMAP19RXETF/2AMAP/19; Single frequency fault PCM refRXETF2AMAP20RXETF/2AMAP/20; Single wander problem PCM refRXETF2AMAP22RXETF/2AMAP/22; PCM-ref. interruption faultRXETF2AMAP23RXETF/2AMAP/23; PCM-ref. frequency faultRXETF2AMAP24RXETF/2AMAP/24; PCM-ref. illegal high wanderRXETF2AMAP30RXETF/2AMAP/30; Checksum fault boot PROMRXETF2AMAP31RXETF/2AMAP/31; Checksum fault HW revision information RXETF EXT1BMAP2RXETF/EXT1BMAP/2; LMT, Local Operator InterventionRXOCF1AMAP0RXOCF/1AMAP/0; Reset, failed restart attemptRXOCF1AMAP1RXOCF/1AMAP/1; Reset, power onRXOCF1AMAP2RXOCF/1AMAP/2; Reset, switchRXOCF1AMAP3RXOCF/1AMAP/3; Reset, watchdogRXOCF1AMAP4RXOCF/1AMAP/4; Reset, SW faultRXOCF1AMAP5RXOCF/1AMAP/5; Reset, RAM faultRXOCF1AMAP6RXOCF/1AMAP/6; Reset, internal function changeRXOCF1AMAP7RXOCF/1AMAP/7; X bus faultRXOCF1AMAP8RXOCF/1AMAP/8; Timing unit VCO faultRXOCF1AMAP9RXOCF/1AMAP/9; Timing bus faultRXOCF1AMAP10RXOCF/1AMAP/10; Indoor temp out of safe rangeRXOCF1AMAP11RXOCF/1AMAP/11; Indoor condenseRXOCF1AMAP12RXOCF/1AMAP/12; DC voltage out of rangeRXOCF1AMAP14RXOCF/1AMAP/14; Local bus faultRXOCF1AMAP15RXOCF/1AMAP/15; RBS database corruptedRXOCF1AMAP16RXOCF/1AMAP/16; RU database corruptedRXOCF1AMAP17RXOCF/1AMAP/17; HW and IDB inconsistent, CME R6 only RXOCF1AMAP18RXOCF/1AMAP/18; Internal configuration failed, CME R6 only RXOCF1AMAP19RXOCF/1AMAP/19; Indoor temp above safe range, RBS 2301 only RXOCF1AMAP20RXOCF/1AMAP/20; Indoor temp below safe range, RBS 2301 only RXOCF2AMAP0RXOCF/2AMAP/0; Reset, failed restart attemptRXOCF2AMAP1RXOCF/2AMAP/0; Reset, power onRXOCF2AMAP2RXOCF/2AMAP/2; Reset, switchRXOCF2AMAP3RXOCF/2AMAP/3; Reset, watchdogRXOCF2AMAP4RXOCF/2AMAP/4; Reset, SW faultRXOCF2AMAP5RXOCF/2AMAP/5; Reset, RAM faultRXOCF2AMAP6RXOCF/2AMAP/6; Reset, internal function changeRXOCF2AMAP7RXOCF/2AMAP/7; RXDA A/B amplifier current faultRXOCF2AMAP8RXOCF/2AMAP/8; VSWR limits exceededRXOCF2AMAP9RXOCF/2AMAP/9; Output power limits exceededRXOCF2AMAP10RXOCF/2AMAP/10; DXU optional EEPROM checksum fault RXOCF2AMAP11RXOCF/2AMAP/11; ALNA faultRXOCF2AMAP13RXOCF/2AMAP/13; Timing unit VCO ageingRXOCF2AMAP14RXOCF/2AMAP/14; CDU supervision/communication lostRXOCF2AMAP16RXOCF/2AMAP/16; Indoor temp out of normal conditional rangeRXOCF2AMAP17RXOCF/2AMAP/17; Indoor humidityRXOCF2AMAP18RXOCF/2AMAP/18; DC voltage out of rangeRXOCF2AMAP19RXOCF/2AMAP/19; Power system in stand-alone modeRXOCF2AMAP20RXOCF/2AMAP/20; External power faultRXOCF2AMAP21RXOCF/2AMAP/21; Internal power capacity reducedRXOCF2AMAP22RXOCF/2AMAP/22; Battery backup capacity reducedRXOCF2AMAP23RXOCF/2AMAP/23; Fan capacity reducedRXOCF2AMAP24RXOCF/2AMAP/24; Cooler capacity reducedRXOCF2AMAP25RXOCF/2AMAP/25; Heater capacity reducedRXOCF2AMAP26RXOCF/2AMAP/26; Climate sensor faultRXOCF2AMAP27RXOCF/2AMAP/27; System voltage sensor faultRXOCF2AMAP28RXOCF/2AMAP/28; A/D converter faultRXOCF2AMAP29RXOCF/2AMAP/29; Varistor faultRXOCF2AMAP30RXOCF/2AMAP/30; Local bus faultRXOCF2AMAP31RXOCF/2AMAP/31; High-frequency software faultRXOCF2AMAP32RXOCF/2AMAP/32; Non-volatile memory corruptedRXOCF2AMAP33RXOCF/2AMAP/33; RX diversity lostRXOCF2AMAP34RXOCF/2AMAP/34; Output voltage faultRXOCF2AMAP35RXOCF/2AMAP/35; Optional synchronisation sourceRXOCF2AMAP36RXOCF/2AMAP/36; RU database corruptedRXOCF2AMAP37RXOCF/2AMAP/37; Circuit breaker trippedRXOCF2AMAP38RXOCF/2AMAP/38; Default values usedRXOCF2AMAP39RXOCF/2AMAP/39; RX cable disconnectedRXOCF2AMAP40RXOCF/2AMAP/40; Reset, DXU link lostRXOCF2AMAP41RXOCF/2AMAP/41; Lost communication TRU, CME R6 onlyRXOCF2AMAP42RXOCF/2AMAP/42; Lost communication ECU, CME R6 onlyRXOCF2AMAP43RXOCF/2AMAP/43; Internal configuration failed, CME R6 onlyRXOCF2AMAP44RXOCF/2AMAP/44; Indoor temp above normal conditional range, RBS 2301 only RXOCF2AMAP45RXOCF/2AMAP/45; Indoor temp below normal conditional range, RBS 2301 only RXOCF EXT1BMAP4RXOCF/EXT1BMAP/4; L/R SWI (BTS in local mode)RXOCF EXT1BMAP5RXOCF/EXT1BMAP/5; L/R TI (Local to remote while link lost)RXOCF EXT2BMAP7RXOCF/EXT2BMAP/7; DIP A (PCM link A lost), CME R5 onlyRXOCF EXT2BMAP9RXOCF/EXT2BMAP/9; Cabinet openedRXOTRX1AMAP0RXOTRX/1AMAP/0; Reset, failed restart attemptRXOTRX1AMAP1RXOTRX/1AMAP/1; Reset, power onRXOTRX1AMAP2RXOTRX/1AMAP/2; Reset, switchRXOTRX1AMAP3RXOTRX/1AMAP/3; Reset, watchdogRXOTRX1AMAP4RXOTRX/1AMAP/4; Reset, SW faultRXOTRX1AMAP5RXOTRX/1AMAP/5; Reset, RAM faultRXOTRX1AMAP6RXOTRX/1AMAP/6; Reset, internal function changeRXOTRX1AMAP7RXOTRX/1AMAP/7; Astra faultRXOTRX1AMAP8RXOTRX/1AMAP/8; Timing reception faultRXOTRX1AMAP9RXOTRX/1AMAP/9; Signal processing faultRXOTRX1AMAP10RXOTRX/1AMAP/10; Tora Dannie communication faultRXOTRX1AMAP11RXOTRX/1AMAP/11; DSP CPU communication faultRXOTRX1AMAP12RXOTRX/1AMAP/12; Terrestrial traffic channel faultRXOTRX1AMAP13RXOTRX/1AMAP/13; RF loop test faultRXOTRX1AMAP14RXOTRX/1AMAP/14; RU database corruptedRXOTRX1AMAP15RXOTRX/1AMAP/15; X bus communication faultRXOTRX1AMAP16RXOTRX/1AMAP/16; Initiation faultRXOTRX1AMAP17RXOTRX/1AMAP/17; X-interface faultRXOTRX1AMAP18RXOTRX/1AMAP/18; DSP faultRXOTRX1AMAP19RXOTRX/1AMAP/19; Reset, DXU link lostRXOTRX1AMAP20RXOTRX/1AMAP/20; HW and IDB inconsistent, CME R6 onlyRXOTRX1AMAP21RXOTRX/1AMAP/21; Internal configuration failed, CME R6 onlyRXOTRX1BMAP0RXOTRX/1BMAP/0; CDU not usableRXOTRX2AMAP0RXOTRX/2AMAP/0; RX cable disconnectedRXOTRX2AMAP1RXOTRX/2AMAP/1; RX EEPROM checksum faultRXOTRX2AMAP2RXOTRX/2AMAP/2; RX configuration table checksum faultRXOTRX2AMAP3RXOTRX/2AMAP/3; RX synthesizer unlockedRXOTRX2AMAP4RXOTRX/2AMAP/4; RX internal voltage faultRXOTRX2AMAP5RXOTRX/2AMAP/5; Astra Dixie communication faultRXOTRX2AMAP6RXOTRX/2AMAP/6; Astra Tracy communication faultRXOTRX2AMAP7RXOTRX/2AMAP/7; TX EEPROM checksum faultRXOTRX2AMAP8RXOTRX/2AMAP/8; TX configuration table checksum fault RXOTRX2AMAP9RXOTRX/2AMAP/9; TX synthesizer unlockedRXOTRX2AMAP10RXOTRX/2AMAP/10; TX internal voltage faultRXOTRX2AMAP11RXOTRX/2AMAP/11; TX high temperatureRXOTRX2AMAP12RXOTRX/2AMAP/12; TX output power limits exceededRXOTRX2AMAP13RXOTRX/2AMAP/13; TX saturationRXOTRX2AMAP14RXOTRX/2AMAP/14; Voltage supply faultRXOTRX2AMAP15RXOTRX/2AMAP/15; VSWR/output power supervision lost RXOTRX2AMAP16RXOTRX/2AMAP/16; Non-volatile memory corruptedRXOTRX2AMAP18RXOTRX/2AMAP/18; DSP faultRXOTRX2AMAP19RXOTRX/2AMAP/19; High-frequency software faultRXOTRX2AMAP20RXOTRX/2AMAP/20; RX initiation faultRXOTRX2AMAP21RXOTRX/2AMAP/21; TX initiation faultRXOTRX2AMAP22RXOTRX/2AMAP/22; CDU bus communication faultRXOTRX2AMAP23RXOTRX/2AMAP/23; Default values usedRXOTRX EXT1BMAP4RXOTRX/EXT1BMAP/4; L/R SWI (TRU in local mode)RXOTRX EXT1BMAP5RXOTRX/2AMAP/5; L/R TI (Local to remote while link lost)RXORX1BMAP0RXORX/1BMAP/0; RXDA A/B amplifier current faultRXORX1BMAP1RXORX/1BMAP/1; ALNA faultRXORX1BMAP3RXORX/1BMAP/3; RX EEPROM checksum faultRXORX1BMAP4RXORX/1BMAP/4; RX configuration table checksum faultRXORX1BMAP5RXORX/1BMAP/5; RX synthesizer A/B unlockedRXORX1BMAP6RXORX/1BMAP/6; RX synthesizer C unlockedRXORX1BMAP7RXORX/1BMAP/7; Astra Dixie communication faultRXORX1BMAP8RXORX/1BMAP/8; RX internal voltage faultRXORX1BMAP9RXORX/1BMAP/9; RX cable disconnectedRXORX1BMAP10RXORX/1BMAP/10; RX initiation faultRXORX1BMAP11RXORX/1BMAP/11; CDU output voltage faultRXOTF EXT1BMAP1RXORX/EXT1BMAP/1; PCM sync (Not usable PCM reference) RXOTF EXT2BMAP1RXORX/EXT2BMAP/1; PCM sync (Not usable PCM reference) RXOTF1BMAP0RXOTF/1BMAP/0; Optional synchronisation sourceRXOTF1BMAP1RXOTF/1BMAP/1; DXU optional EEPROM checksum faultRXOTS EXT1BMAP3RXOTF/EXT1BMAP/3; TRA (Remote transcoder communication lost) RXOTX1BMAP1RXOTX/1BMAP/1; CDU VSWR limits exceededRXOTX1BMAP2RXOTX/1BMAP/2; CDU output power limits exceededRXOTX1BMAP4RXOTX/1BMAP/4; TX antenna VSWR limits exceededRXOTX1BMAP6RXOTX/1BMAP/6; TX EEPROM checksum faultRXOTX1BMAP7RXOTX/1BMAP/7; TX configuration table checksum faultRXOTX1BMAP8RXOTX/1BMAP/8; TX synthesizer A/B unlockedRXOTX1BMAP9RXOTX/1BMAP/9; TX synthesizer C unlockedRXOTX1BMAP10RXOTX/1BMAP/10; Astra Tracy communication faultRXOTX1BMAP11RXOTX/1BMAP/11; TX internal voltage faultRXOTX1BMAP12RXOTX/1BMAP/12; TX high temperatureRXOTX1BMAP13RXOTX/1BMAP/13; TX output power limits exceededRXOTX1BMAP14RXOTX/1BMAP/14; TX saturationRXOTX1BMAP15RXOTX/1BMAP/15; Voltage supply faultRXOTX1BMAP16RXOTX/1BMAP/16; Power unit not readyRXOTX1BMAP17RXOTX/1BMAP/17; TX initiation fault。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

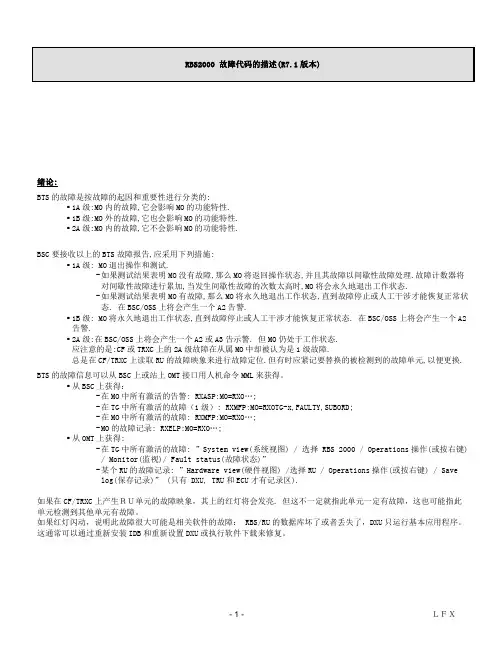

绪论:
BTS的故障是按故障的起因和重要性进行分类的:
▪1A级:MO内的故障,它会影响MO的功能特性.
▪1B级:MO外的故障,它也会影响MO的功能特性.
▪2A级:MO内的故障,它不会影响MO的功能特性.
BSC要接收以上的BTS故障报告,应采用下列措施:
▪1A级: MO退出操作和测试.
- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将
对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.
- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状
态. 在BSC/OSS上将会产生一个A2告警.
▪1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.
▪2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.
应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.
总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换. BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
▪从BSC上获得:
- 在MO中所有激活的告警: RXASP:MO=RXO…;
- 在TG中所有激活的故障(1级): RXMFP:MO=RXOTG-x,FAULTY,SUBORD;
- 在MO中所有激活的故障: RXMFP:MO=RXO…;
- M O的故障记录: RXELP:MO=RXO…;
▪从OMT上获得:
- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键)
/ Monitor(监视)/ Fault status(故障状态)”
- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save
log(保存记录)” (只有 DXU, TRU和ECU才有记录区).
如果在CF/TRXC上产生RU单元的故障映象,其上的红灯将会发亮. 但这不一定就指此单元一定有故障,这也可能指此
单元检测到其他单元有故障。
如果红灯闪动,说明此故障很大可能是相关软件的故障: RBS/RU的数据库坏了或者丢失了,DXU只运行基本应用程序。
这通常可以通过重新安装IDB和重新设置DXU或执行软件下载来修复。
注解:
注解1:在R7版本中的欠压告警门限和DC电源断开的门限值:
注解2:关于IDB, RBS DB, RU DB 和内部配置信息(常称为本地配置)可以在下列网站找到:http://www.eral.ericsson.se/~erafima/idb.html
注解3: 由于复位而产生的故障代码在下列网页中有具体描述:http://www3-rmog-
bts.ericsson.se/~erafima/startcause.html
(这包括 CF故障I1A:0-6, I2A:0-6, I2A:40 和TRXC故障I1A:0-6, I1A:19).
一些相关缩略语:
VCO 压控振荡器(13 MHz) DSP 数字信号处理器
RF 射频
IF 中频
RU 可替换单元
MO 管理对象
VSWR 电压驻波比
电源内的单元:
BDM 电池和分配模块
BFU 电池熔丝单元
ECU 电源控制器
PSU 电源单元
IDM 内部分配模块TRU内的单元:
PWU 电源:为TRUD, TXU, PAU, RXU提供DC直流电源。
TRUD 数字TRU: 含有CPU (MO TRXC),信号处理平台(MO TS) 和无线控制等单元.
TXU 发信机
PA(U) 功率放大器: 放大TXU信号
RXU 收信机
CDU-D内的单元:
CU 合成器
DU 分配器
FU 滤波器
参考:
BTS fault handling 12/155 17-CRT 241 13
Fault coordination 20/1551-HRB 105 01 List of Supervised Entities OMS 2/1551-CRH 201 101 List of Supervised Entities PLS 2/1551-CRH 201 102 List of Supervised Entities TFS 3/1551-CRH 201 103 List of Supervised Entities RTS 3/1551-CRH 201 104 List of Supervised Entities EPS 2/1551-CRH 201 105 这些文档可以在下列网页找到:
http://www3-rmog-
bts.ericsson.se/~erafima/fault-info.html
检查和:在数据处理和数据通信领域中,用于校验目的的一组数据项的和。
这些数据项可以是数字或在计算检验和过程中看作数字的其它字符串。
