星三角降压启动3个交流接触器(通过求出它们的电流)的型号确定

合集下载

继电器如何选型

继电器如何选型

星三角启动中,空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号:大中小订阅星三角降压启动时,启动电流远比满压时启动电流小,理论上讲是降压启时的三分之一,大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图,主接触器和封角接触器所承担的都是相电流,所以使用的都是同规格的接触器,一般按相电流的1.2倍选择.75KW电机额定电流按150A计算,150×1.2=230A。

没有230A的接触器,所以选择CJ20—250A的接触器。

封星的接触器工作时间短,并且是相电流,所以选的比上两个接触器可以小一个档次,选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中,55KW以上的电机星三角启动时,控制电路都要加中间继电路,目的就是为了在星三角转换过程中,由于启动时间短,电弧不能完全熄灭造成的相间短路,这样控制回路复杂,增加了故障率和可靠性,所以应该用自耦降压启动。

各人观点。

断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号:大中小订阅一、有台15KW,380V三相电机,功率因数0.9,计算电机额定电流,选择相应的断路器(1.1=1.3Ie)接触器(1.3=1.5Ie)热继电器(1.1=1.3Ie)写出相应整定范围,并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A,应该选取35A接触器的电流=1.5*26=39A,应该选取40A热继电器的电流=1.3*26=33.8A,应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机,In=75×2=150,电流表的量程(X)可根据2X/3=150得(X=225),取近似值可选200/5的电流表。

星三角启动的电流计算、启动原理、使用条件以及注意事项

星三角启动的电流计算、启动原理、使用条件以及注意事项

星三角启动的电流计算、启动原理、使用条件以及注意事项交流异步电动机启动电流可达到额定电流的5-8倍,为避免大电流对电机线圈和电网的冲击,对于一些功率较高的电机必须使用降压启动,星—三角启动就是一种最为常见且简单的启动方式。

首先我们来了解下星—三角启动。

星—三角,实际是电机的两种接法;即星型接法和角型接法。

星型接法又叫Y型接法,通过这种方式使得电机各个绕组上的电压降为原来的根号三分之一,从而达到降压的目的。

星形解法示意图三角型接法则可以保持原本的电压,使电机工作在额定状态下。

角形解法示意图在星角启动中,这两种接法组合到一起使用,即启动时使用星型接法,达到降压启动的目的,保护电网和电机。

启动后使用三角形接法,使得电机在额定电压下工作。

通常这种接法的切换由一个特定的控制电路自动完成,也可以通过plc完成。

明白了星角启动的原理,我们再来看看实际控制原理图。

需要的电器元件有,断路器,熔断器,接触器,继电器,延时继电器等等。

星角启动的主回路有两种,对应的控制回路也是不同的。

下面为大家介绍一下星三角启动的电流计算、启动原理、使用条件以及注意事项。

星三角启动的电流计算1、星三角启动的电机(以22KW为例),实际运行必须是三角形运行才能达到额定值,其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。

而流过电机各相绕组的相电流(包括为实现三角形连接的外部电缆,即接触器至电机线端的电缆)=线电流÷1.732=25.4A。

2、三角形运行的电机在星形连接运行时,线电流=相电流,由于加在电机各相绕组的相电压=线电压÷1.732=220V,因此线电流=相电流=25.4A,实际启动电流应按25.4A来乘以启动倍数,而不是按44A来计算启动电流。

3、电缆的选择是按负荷实际长期电流选择的,不是按启动电流选择的,因此,星三角启动的电缆应按25.4A来考虑。

但,电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑,因为流过这段电缆的电流为线电流,只有接触器后至电机接线端的电缆才是流过相电流。

三相电机星三角电流计算方法

三相电机星三角电流计算方法

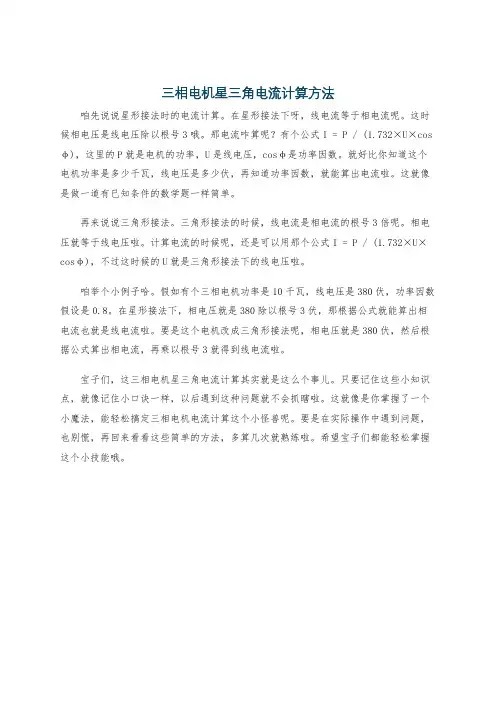

三相电机星三角电流计算方法
咱先说说星形接法时的电流计算。

在星形接法下呀,线电流等于相电流呢。

这时候相电压是线电压除以根号3哦。

那电流咋算呢?有个公式I = P / (1.732×U×cos φ),这里的P就是电机的功率,U是线电压,cosφ是功率因数。

就好比你知道这个电机功率是多少千瓦,线电压是多少伏,再知道功率因数,就能算出电流啦。

这就像是做一道有已知条件的数学题一样简单。

再来说说三角形接法。

三角形接法的时候,线电流是相电流的根号3倍呢。

相电压就等于线电压啦。

计算电流的时候呢,还是可以用那个公式I = P / (1.732×U×cosφ),不过这时候的U就是三角形接法下的线电压啦。

咱举个小例子哈。

假如有个三相电机功率是10千瓦,线电压是380伏,功率因数假设是0.8。

在星形接法下,相电压就是380除以根号3伏,那根据公式就能算出相电流也就是线电流啦。

要是这个电机改成三角形接法呢,相电压就是380伏,然后根据公式算出相电流,再乘以根号3就得到线电流啦。

宝子们,这三相电机星三角电流计算其实就是这么个事儿。

只要记住这些小知识点,就像记住小口诀一样,以后遇到这种问题就不会抓瞎啦。

这就像是你掌握了一个小魔法,能轻松搞定三相电机电流计算这个小怪兽呢。

要是在实际操作中遇到问题,也别慌,再回来看看这些简单的方法,多算几次就熟练啦。

希望宝子们都能轻松掌握这个小技能哦。

星三角电流计算方法

星三角电流计算方法

星三角电流计算方法星三角电流计算方法是电气工程中常用的一种电流计算方法,它可以用来计算三相电路中的电流大小和相位关系。

在实际应用中,星三角电流计算方法被广泛应用于电力系统、工业自动化、机械制造等领域。

我们需要了解什么是星三角电路。

星三角电路是指由三个电阻或电感器组成的三相电路,其中每个电阻或电感器都连接在一个交流电源的相线上。

在星三角电路中,每个电阻或电感器都有一个相对应的电流,这些电流之间存在一定的相位关系。

接下来,我们来介绍星三角电流计算方法。

在计算星三角电路中的电流时,我们需要先计算出每个电阻或电感器的电流大小和相位关系。

具体计算方法如下:1. 计算星型电路中的电流在星型电路中,每个电阻或电感器的电流大小等于相电压除以电阻或电感器的阻值或电感值。

因此,我们可以使用以下公式来计算星型电路中的电流:Ia = Va / RaIb = Vb / RbIc = Vc / Rc其中,Ia、Ib、Ic分别表示星型电路中的A、B、C相电流,Va、Vb、Vc分别表示星型电路中的A、B、C相电压,Ra、Rb、Rc分别表示星型电路中的A、B、C相电阻或电感器阻值或电感值。

2. 计算三角形电路中的电流在三角形电路中,每个电阻或电感器的电流大小等于相电压除以电阻或电感器的阻值或电感值。

因此,我们可以使用以下公式来计算三角形电路中的电流:Iab = Vab / RabIbc = Vbc / RbcIca = Vca / Rca其中,Iab、Ibc、Ica分别表示三角形电路中的AB、BC、CA相电流,Vab、Vbc、Vca分别表示三角形电路中的AB、BC、CA相电压,Rab、Rbc、Rca分别表示三角形电路中的AB、BC、CA相电阻或电感器阻值或电感值。

3. 计算星三角电路中的电流在星三角电路中,我们需要先将星型电路转换为三角形电路,然后再计算三角形电路中的电流。

具体转换方法如下:将星型电路中的A、B、C相电阻或电感器分别连接到三角形电路中的AB、BC、CA相电阻或电感器上,形成一个三角形电路。

星三角启动电流计算

星三角启动电流计算

星三角启动电流计算星三角启动是一种常见的电动机启动方法,特别适用于三相异步电动机的启动。

它的原理是通过在电动机的定子上接入星形电阻,使电动机在启动时能够以较低的电流启动,并逐渐减少电阻,最终转变为三角形运行,提供较大的启动转矩。

下面将从星三角启动的原理、步骤和计算公式等方面对其进行详细的介绍。

一、星三角启动的原理星三角启动的原理是通过改变电动机的绕组连接方式来实现。

在启动时,电动机的绕组被连接成一个星形,通过加入外接电阻,使得电动机在启动时获得较低的电动势和电动机转速,从而降低启动时的电流。

当电动机加速到一定速度时,外接电阻逐渐减小,使得电动机能够从星形运行切换到三角形运行,此时电动机可以正常工作,同时也能够提供较大的启动转矩。

二、星三角启动的步骤1.起动阶段:在起动阶段,电动机的绕组被连接成一个星形,与电源相接,同时加入一定阻值的外接电阻。

此时,电动机的阻抗较大,电动机的电压和电流都相对较低,这样可以避免启动时电流过大而导致电源电流过载。

电动机的转速较低,转矩较大,可以正常启动。

2.过渡阶段:当电动机的转速逐渐上升到一定程度时,外接电阻开始逐渐减小,电动机的连接方式逐渐从星形切换为三角形。

此时,电流也逐渐增加,转矩逐渐减小。

3.切换阶段:当电动机的转速达到一定的范围时,外接电阻的值减小到一定程度,电动机的连接方式完全切换为三角形。

此时电动机的电流和转矩都接近正常运行状态。

4.正常运行阶段:在正常运行阶段,电动机的连接方式是三角形,电动机的电流和转矩都处于正常工作范围内。

三、星三角启动的计算公式在进行星三角启动时,需要计算合适的外接电阻值,以保证电动机在启动过程中的电流不会过大。

根据电路原理,可以通过下面的公式进行计算:1.总电阻的计算:Rt=Rs+(R1xR2)/(R1+R2)其中,Rt是总电阻值,Rs是电动机的定子电阻,R1和R2是外接电阻的电阻值。

2.阻值比的计算:k=Rt/Rs其中,k是阻值比,用于判断启动电流是否合适。

星三角启动到底该如何选择接触器?

星三角启动到底该如何选择接触器?

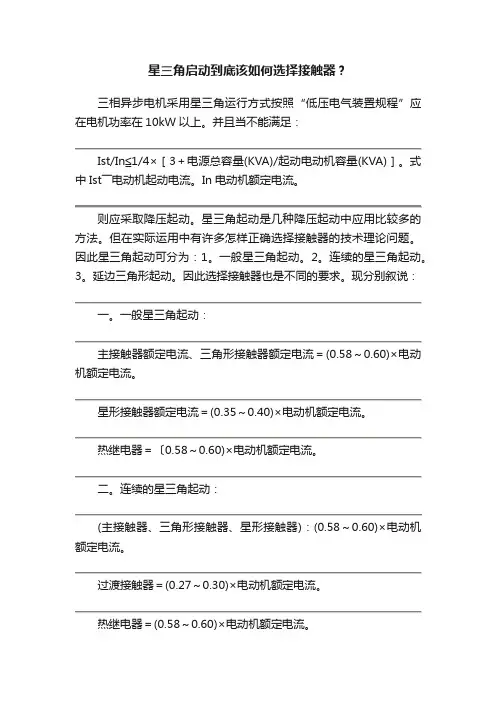

星三角启动到底该如何选择接触器?
三相异步电机采用星三角运行方式按照“低压电气装置规程”应在电机功率在10kW以上。

并且当不能满足:
Ist/In≦1/4×[3+电源总容量(KVA)/起动电动机容量(KVA)]。

式中Ist――电动机起动电流。

In电动机额定电流。

则应采取降压起动。

星三角起动是几种降压起动中应用比较多的方法。

但在实际运用中有许多怎样正确选择接触器的技术理论问题。

因此星三角起动可分为:1。

一般星三角起动。

2。

连续的星三角起动。

3。

延边三角形起动。

因此选择接触器也是不同的要求。

现分别叙说:
一。

一般星三角起动:
主接触器额定电流、三角形接触器额定电流=(0.58~0.60)×电动机额定电流。

星形接触器额定电流=(0.35~0.40)×电动机额定电流。

热继电器=〔0.58~0.60)×电动机额定电流。

二。

连续的星三角起动:
(主接触器、三角形接触器、星形接触器):(0.58~0.60)×电动机额定电流。

过渡接触器=(0.27~0.30)×电动机额定电流。

热继电器=(0.58~0.60)×电动机额定电流。

三。

延边三角形起动:
当负载转矩比电机转矩较大或重载起动时:主接触器、三角形接触器、星形接触器都选择(0.58~0.80)×电动机额定电流。

热继电=(0.58~0.60)×电动机额定电流。

用三个接触器实现星三角启动原理图2009

用三个接触器实现星三角启动原理图2009

用三个接触器实现星三角启动原理图2009-07-31 00:28启动过程及控制原理说明:将开关QS闭合,按下启动按钮SB1,主接触器线圈KM1得电,主接触器KM1吸合,同时接主接触器常开触点KM1闭合,松开按键SB1时,常开触点KM1已经吸合,使SB1形成自锁,主接触器线圈KM1继续有电(如图1);
图1:三个接触器实现星三角启动原理图
主接触器常开触点KM1闭合时,时间继电器常闭触点KT是闭合的,所以星型接触器的线圈KM3得电,此时主接触器KM1和星型接触器KM3吸合,电动机启动,在220V星型状态运行;
在主接触器常开触点KM1闭合的同时时间继电器KT线圈得电,延时闭合常开触点KT 在时间继电器设定得电闭合时间内闭合,时间继电器常闭触点KT断开,使三角型接触器线圈KM2得电,三角型接触器KM2吸合,星型接触器KM2断开,此时电动机工作在380V 三角型接线状态;
线圈KM3前串入KM2和一组触点和KM2前串入KM3的一组触点是为了保护安全。

使任何情况下接触器KM2和KM3主有一个在运行。

接下停止按钮SB2,所有线图都不得电,所有主接触器断开,电动机停止运行。

星三角降压起动接触器选型技术参数

星三角降压起动接触器选型技术参数

请问110kw电机星三角启动3个接触器和空开要多大的?(见图1 由于国产接触器质量一般电源的功率因数电机的起动冲击电流等因素取不小于1.5倍也就是KM1和KM2取额定电流一半(并联)再乘以1.5KM3取额定电流的根号3分之一(相线电压)再乘以1.5如是硬负荷可稍加大一点)这应是经验--魏卓越(断路器用315-400A,接触器用两个160A,一个120A(cj20)。

既可稳定可靠的运行。

)--这个可行,魏卓越110KW的电机用160A接触器肯定嫌小,按1KW电机2A电流估算,110KW电机额定电流是220A,按公式计算,当功率因数为0.8时是209A。

没有听说接触器可以选得比电机额定电流小的。

不知是那本大作上介绍的。

愿闻其详!110KW电机星三角启动用160A的够了,要知道相电流只有线电流的0.58倍(近似值,准确的应该说是根号三分之一),每个接触器只需承受220*0.58=127.6A的电流。

晕!建议复习关于三相交流电中负载的两种接法的相关理论,找本书看看吧……当然,也许是我解释的不清楚,不过110KW电机星三角启动用160A接触器是绝无问题的。

线电流和相电流的概念要搞清楚,呵呵另:我们这110KW的电机全部是用160A接触器的,225kw的电机才用400-600A的接触器。

三角形运行时、线电流等于根号3倍的相电流,星-三角启动的电机实际通过接触器的电流是0.58倍的额定电流,我的30kw电机采用的2个接触器是45A的,另外一个是32A的。

可如果你买市场上的孬货电器,最好容量加倍。

频繁启动的也需要大些。

现在市场的接触器质量太差。

断路器建议买壳架电流400-630A的,脱扣电流选用250-300A。

我对断路器喜欢买大电流断路器,小脱扣电流。

从来不买壳架电流与脱扣电流相同的断路器。

断路器的脱扣电流还起到万一接触器触头粘连时保护电机的作用。

110KW电机是三角形接法吧?改成星形接法时功率就不是110KW了吧?呵呵呵,这可以解释为什么160A的接触器不会烧触头了吗?1电机铭牌上所标额定电流指的是线电流。

星形—三角形启动电路三个主接触器应该怎样选择型号?

星形—三角形启动电路三个主接触器应该怎样选择型号?

星形—三角形启动电路三个主接触器应该怎样选择型号?电机机Y/△转换按上图接线,撒除电机的三角形的上下短接片U1 V1 W1接到kM1的三个桩头,U2 V2 W2三个桩头接到KM2接触器的2 4 6点。

延时继电器选用380V 0~60秒,接触器吸合线圈选用380V的。

(220的线圈、延时继电器也能用,只需引进N线)。

一个千瓦2安培电流,比如10KW电机,电流大慨20A,接触器选40A(注:KM1 KM2可一样大,KM3选20A都可以了),比如30Kw电机约60A电流可选100A的主接触器。

星型接法时候,启动电流只有三角形接法的1/3,按道理星形接法的继电器的电流可以选小点,但是星形接法时候的耐压要高一点(380伏)。

当然因为三相接触器在国内一般都是380伏耐压,所以只从电流参数去考虑接触器的选择了,一般选型时候根据实际电流来乘以1.25倍的安全系数比较好。

电动机采用星三角启动,星形接法时的启动电流是三角形接法时启动电流的1/3,很多人理解为1/√3,说明如下:当星形接法时线电流=相电流,举例为:100A,这时电机每相绕组承受的电压为:220V,当三角形接法时,电机每相绕组承受的电压为:380V,这时相电流就变成了原来的√3倍即173A(电机绕组两端电压升高电流也变大了且成比例),但同时也请注意,现在的173A为相电流,而接法为三角形接法,如此换算过来,线电流=相电流*√3=173A*1.73=300A,前后对比一下,结论是:星形接法时的启动电流的确是三角形接法时启动电流的1/3。

凡是控制电动机的接触器的触点容量都宜大不宜小,因为接触器只是个执行器件,并不是限流器件,不像热继电器是限流器件,因此热继器就应该选择其限流下值匹配电动机的额定电流值为好。

接触器匹配电动机容量应该怎样选择呢?个人认为:最少要按电动机额定电流×2来选择接触器触点额定电流值比较节能与运行可靠。

跟主接触器同样规格。

因为在启动转换前由主接触器负载吸合,转换时由星接触器负载分断,最后由角接触器负载吸合,这样三个交流接触器都在负载的情况下接通、分断,那么各个接触器都将轮流承受一次瞬时电流浪涌。

交流接触器选型根据电动机的启动电流来选

交流接触器选型根据电动机的启动电流来选

交流接触器选型根据电动机旳启动电流来选,一般取启动电流旳1.5倍比较合适ﻫ55KW在三角形接法运营电流是80A左右,因此该接触器选120A旳即可ﻫ而你采用旳是星型启动,那么星型旳接触器就要考虑到启动电流55KW在星型接法运营电流是80A旳1/3,即27A左右;此外启动电流一般按7倍旳运营电流计算,因此该接触器选200A旳即可。

电动机配套使用旳交流接触器,应当考虑到电动机旳启动电流,选择不小于电动机额定电流3-5倍旳。

交流接触器过小,其触点容易产生火花、发热,甚至烧坏。

交流接触器旳阐明书上有使用规定,你参照选择使用就可以了。

其他答案1。

电机1.1,1.5,2.2,3,4,5.5,7.5,10,11,15,18.5,22,30。

ﻫ2。

接触器cjx2(cj20)9A,9A,12A,16A,25A,40A,40A,50A,63A,65A,65A(100A),100A, ﻩﻩﻩﻩ每一千瓦旳工作电流为两安左右,我喜欢用两到三倍旳,比较耐用性能又好,价钱也贵不了多少。

根据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A旳.2.2千瓦电动机电流5A,接触器选择电流为10A 旳.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机旳功率考虑电机旳额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一种千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除懂得其额定电压以外还必须懂得其额定功率及额定电流例如一台三相异步电机7.5KW4极常用一般有2、4、6级级数不同样其额定电流也有区别其额定电路约为15A 。

1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A2、电线根据电机旳额定电流15A选择合适载流量旳电线如果电机频繁启动选相对粗一点旳线反之可以相对细一点载流量有有关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们选择正泰CJX2--2510还得注意辅助触点旳匹配不要届时候买回来辅助触点不够用。

星三角启动电流计算

星三角启动电流计算

时间:二O二一年七月二十九日
之蔡仲巾千创作
星三角启动的机电(以22KW为例),实际运行必需是三角形运行才华到达额定值,其额定值电流为线电流
I=22÷0.38÷1.732÷COSφ=44A左右.而流过机电各相绕组的相电流(包括为实现三角形连接的外部电缆,即接触器至机电线真个电缆)=线电流÷1.732=25.4A.
2、三角形运行的机电在星形连接运行时,线电流=相电流,由于加在机电各相绕组的相电压=线电压÷1.732=220V,因此线电流=相电流=25.4A,实际启动电流应按25.4A来乘以启动倍数,而不是按44A来计算启动电流.
3、电缆的选择是按负荷实际长期电流选择的,不是按启动电流选择的,因此,星三角启动的电缆应按25.4A来考虑.但,电源侧的电缆以及控制柜断路器至接触器的电缆必需按44A考虑,因为流过这段电缆的电流为线电流,只有接触器后至机电接线真个电缆才是流过相电流.
4、根据供电距离、铺设方式、铺设环境选择电缆,一般电缆额定载流量应该年夜于25.4÷0.8=32A,所以可选择6或10平方毫米的电缆
5、选接触器时也要根据实际情况选择,空载不频繁启动时,两个32A一个25A接触器即可,带负载启动、频繁启动或接触器质量较差,应适当加年夜接触器型号.
机电三角运行,星形启动,启动电流是三角直接启动的1/3.
你可以用功率/3/220/功率因数得三角运行电流再以1.5-2.5算出三角的启动电流.在乘1/3就是星型的启动电流.
好象结果与三角运行电流差未几,就以额定电流选接触器和断路器好了. 实际购买的星三角启动器的两个接触器是型号电流一样年夜的.就是运行额定电流选的.
时间:二O二一年七月二十九日。

交流接触器选型计算公式

交流接触器选型计算公式

交流接触器选型计算公式1. 根据电机额定电流选择。

- 一般来说,对于普通三相交流电动机,交流接触器的额定电流I_CJ应大于或等于电动机的额定电流I_M,即I_CJ≥ I_M。

- 对于电动机额定电流的计算,如果是三相异步电动机,其额定电流I_M=(P)/(√(3)Ucosφeta),其中P是电动机的额定功率(单位:kW),U是电动机的额定电压(单位:V),一般为380V,cosφ是电动机的功率因数,eta是电动机的效率。

- 例如,一台三相异步电动机,额定功率P = 10kW,额定电压U = 380V,功率因数cosφ=0.85,效率eta = 0.9。

- 首先计算电动机额定电流I_M=(10×1000)/(√(3)×380×0.85×0.9)≈19.9A。

- 那么交流接触器的额定电流应选择大于或等于19.9A的型号,如可以选择额定电流为25A的交流接触器。

2. 考虑启动电流。

- 电动机在启动时会产生较大的启动电流,一般鼠笼型电动机的启动电流是额定电流的4 - 7倍。

- 为了确保交流接触器在电动机启动时能够可靠工作,对于频繁启动的电动机,交流接触器的额定电流应适当放大。

可以按照I_CJ≥ kI_M来选择,其中k为系数,对于频繁启动的电动机,k可取1.5 - 2.5。

- 例如,对于上述10kW电动机,如果是频繁启动,取k = 2,则I_CJ≥2×19.9 = 39.8A,此时应选择额定电流为40A或更大的交流接触器。

3. 控制回路电压的选择。

- 交流接触器的控制回路电压有多种,如220V、380V等。

这需要根据控制电源的实际情况来选择。

- 如果控制电源是220V的单相电源,就选择控制线圈电压为220V的交流接触器;如果控制电源是380V的三相电源中的一相,就可以选择控制线圈电压为380V的交流接触器。

星三角启动 选型

星三角启动 选型

主、三角接触器=60x0.58=34,取38,星接触器=60x0.33=19.8,取25。

注意:主、星接触器上端均接空开下端子!接触器动作顺序:先星,再主,后三角!空开过载保护整定值为电动机额定电流,短路保护为10倍额定电动机电流即可(前提:电动机空载启动!)。

空开选型:nsx100-tm63,热磁脱扣即满足要求。

不需要熱继。

不要相信此论坛上的:过载保护整定值为额定电流的1.05-1.1倍的说法,纯粹胡说八道!根本没有理论依据!记住:空开该跳就要跳闸!此论坛上的很多人担心空开挡不住电动机启动瞬间的电流,但纯粹多余!电动机空载星启动不可能有超过10倍的额定电流。

而且电动机启动瞬间只考验空开的短路保护值!如果满载直起,10倍短路保护值肯定不行!,需要12-13倍,施耐德的空开必须选电子脱扣!西门子、穆勒还可选热磁脱扣,因为它们的短路保护值为12-13倍。

另:只要电网及线路等有足够的承受力,任何电动机都可空载直起。

当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换);3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。

星三角启动,属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动,还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10%(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

星三角选型公式

星三角选型公式

如何选择散件组装星—三角起动器?
如何选择散件组装星—三角起动器?
用星--三角起动器起动电机时流过接触器的电流只有电机额定电流的1/1.732,下面用11KW 电机的星三角起动器来说明选型方法。

电机为11KW,其电流约为2 × 11 = 22安培。

22÷1.732=12.7安培,大于12安培,所以选18安培的,全套的型号为LC3D18M5,其线圈电压为AC 220V(不包括热继)。

全套产品只有进口的,无合资生产的。

若要订合资的,只能订散件由用户自己组装。

散件包括三个接触器,其中两个为18安培的接触器,另一个为22÷3=7.3安培,选9安培的接触器,即LC1-D1810M5C一个,LC1D1801M5C一个,LC1D0910M5C一个。

还需要一个辅助接点块LADN11及一个星三角起动器专用延时头LADS2。

[楼主] | Posted:2005-11-10 17:18|。

星-三角启动接触器选择

星-三角启动接触器选择

III “某些使用类别的辅助触头名义额定值举例”中,列出目前使用较多的A C -15和D C -13的动作电流,A C -15类别中,辅助触头的I t h =2.5A时,控制电磁铁闭合状态下的功率(容量)为180V A ;I t h =5A ,控制功率为360V A ,I t h =10A ,控制功率为720V A ;D C -13(直流)I t h =1A ,控制功率为28W ,I t h =2.5A ,控制功率为69W ,I t h =5A ,控制功率为138W ,I t h =10A ,控制功率为275W .根据所控制的电磁铁负载功率,和微动开关(辅助触头)的电压值,就可算出它的工作电流,例如I t h =3A ,可参照I t h =2.5A 的控制功率,为A C -15时,控制功率为180V A (符合A C -15用于控制大于72V A 的交流电磁铁负载的规定),180V A /380V =0.47A ,180V A /220V =0.81A ,就是辅助触头在380V 和220V 电压下的动作电流I e ;再如D C -13(控制直流电磁铁),I t h =2.5A ,控制电磁铁的容量(功率)为69W ,69W /220V =0.31A ,69W /110V =0.63A ,就是辅助触头在220V 和110V 下的工作电流,确定辅助触头的工作电流是很重要的,因为辅助触头的通电操作性能实验,非正常接通与分断能力实验都与I e 的数值有关的I e 取大或取小都不符合产品的要求.几点补充经验与参考:(1)持续运行的设备,接触器按67-75%算.即100A 的交流接触器,只能控制最大额定电流是67-75A 以下的设备.(2)间断运行的设备.接触器按80%算.即100A 的交流接触器,只能控制最大额定电流是80A 以下的设备.(3)反复短时工作的设备.接触器按116-120%算.即100A 的交流接触器,只能控制最大额定电流是116-120A 以下的设备.还要考虑工作环境和接触器的结构形式。

星三角启动电流计算公式

星三角启动电流计算公式

星三角启动电流计算公式
我们需要了解星型电机和三相电路的基本概念。

星型电机是一种常见的三相异步电动机,由三个绕组组成,分别连接到三个相位。

三相电路是由三个交流电源组成,每个电源之间的相位差为120度。

在启动电流计算中,我们希望知道星型电机在启动时所需要的电流大小。

这个电流大小与电压、电阻和电感等因素有关。

而星三角启动电流计算公式能够帮助我们准确地计算出启动电流的数值。

星三角启动电流计算公式可以表示为:
I_star = I_delta / sqrt(3)
其中,I_star代表星型电机的启动电流,I_delta代表三角型电机的启动电流。

这个公式的推导过程相对复杂,首先需要通过欧姆定律和基尔霍夫定律来建立三相电路的方程组,然后利用复数运算和三角变换的相关知识,将三相电路转化为等效的单相电路。

最后,通过计算等效单相电路的电流大小,得到星型电机的启动电流。

在实际应用中,星三角启动电流计算公式可以帮助工程师们合理设计电路,预测电机启动时的电流情况,以便选择合适的电源和保护设备。

同时,这个公式也可以用于故障诊断和电机性能评估等方面。

需要注意的是,星三角启动电流计算公式中的参数需要准确无误地输入,包括电压、电阻、电感等数值。

此外,公式的应用条件也需要符合实际情况,比如电机的额定电压和额定功率等。

总结起来,星三角启动电流计算公式是一种重要的电路计算工具,可以帮助我们准确地计算星型电机的启动电流。

通过合理应用这个公式,我们可以更好地设计和优化电路,提高电机的性能和效率,为工程实践提供有力的支持。

星三角降压启动,3个接触器怎么选择?学会了计算方法一通百通

星三角降压启动,3个接触器怎么选择?学会了计算方法一通百通

星三角降压启动,3个接触器怎么选择?学会了计算方法一通
百通
朋友们大家好我是大俵哥,今天我们来聊一下星三角降压启动电路中交流接触器的选型。

电机
首先我们要知道三相电机的功率,我们以一台22KW的三相异步电机为例,通过估算额定电流约为44A。

如果是轻载或空载运行,我们就可以选择星三角降压启动。

从原理图中可以分析出,刚开始时接触器KM1和KM2线圈得电,此时电机为星形接法。

三相电机每相绕组的电压:相电压=线电压÷1.732=220V,线电流=相电流=44A÷1.732=25.4A,理论数值为电机额定电流的三分之一左右,实际比25.4低一些。

选择25A的接触器就可以,保守推荐大一个规格,选32A的更耐用。

交流接触器
启动过程中,星接触器KM2和角接触器KM3之间为电气互锁,所以星接触器的辅助触点为常闭点。

如果辅助触点不符合要求,也可以增加一个F4-11的辅助触头。

启动完成以后电机为三角形接法,主接触器和角接触器吸合,此时的工作电流为电机的额定电流44A。

因主接触器和角接触器长期处于三角形工作电路中,其电流为44A÷1.732=25.4A,根据我们常用的估算公式25.4AX1.5倍=38.1A即为接触器的电流,这个数值接近常用的40A的交流接触器。

接触器
根据电路图可知:主接触器的辅助触点为常开点,角接触器的辅助触点为一开一闭。

总结:22KW的三相异步电机,星三角降压启动最终接触器选型为:主接触器为CJX2-4010,角接触器为CJX2-4011,星接触器为CJX2-3201。

备注:接触器为常见品牌接触器,杂牌除外(标注电流不一定达标)。

星三角启动电流计算

星三角启动电流计算

.
星三角启动的电机(以22KW为例),实际运行必须是三角形运行才能达到额定值,其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。

而流过电机各相绕组的相电流(包括为实现三角形连接的外部电缆,即接触器至电机线端的电缆)=线电流÷1.732=25.4A。

2、三角形运行的电机在星形连接运行时,线电流=相电流,由于加在电机各相绕组的相电压=线电压÷1.732=220V,因此线电流=相电流=25.4A,实际启动电流应按25.4A来乘以启动倍数,而不是按44A来计算启动电流。

3、电缆的选择是按负荷实际长期电流选择的,不是按启动电流选择的,因此,星三角启动的电缆应按25.4A来考虑。

但,电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑,因为流过这段电缆的电流为线电流,只有接触器后至电机接线端的电缆才是流过相电流。

4、根据供电距离、铺设方式、铺设环境选择电缆,一般电缆额定载流量应该大于25.4÷0.8=32A,所以可选择6或10平方毫米的电缆
5、选接触器时也要根据实际情况选择,空载不频繁启动时,两个32A一个25A接触器即可,带负载启动、频繁启动或接触器质量较差,应适当加大接触器型号。

电机三角运行,星形启动,启动电流是三角直接启动的1/3。

你可以用功率/3/220/功率因数得三角运行电流再以1.5-2.5算出三角的启动电流。

在乘1/3就是星型的启动电流。

好象结果与三角运行电流差不多,就以额定电流选接触器和断路器好了。

实际购买的星三角启动器的两个接触器是型号电流一样大的。

就是运行额定电流选的。

;.。

星三角启动电流计算

星三角启动电流计算

时间:二O二一年七月二十九日
之樊仲川亿创作
星三角启动的电机(以22KW为例),实际运行必须是三角形运行才干达到额外值,其额外值电流为线电流
I=22÷0.38÷1.732÷COSφ=44A左右.而流过电机各相绕组的相电流(包含为实现三角形连接的外部电缆,即接触器至电机线端的电缆)=线电流÷1.732=25.4A.
2、三角形运行的电机在星形连接运行时,线电流=相电流,由于加在电机各相绕组的相电压=线电压÷1.732=220V,因此线电流=相电流=25.4A,实际启动电流应按25.4A来乘以启动倍数,而不是按44A来计算启动电流.
3、电缆的选择是按负荷实际长期电流选择的,不是按启动电流选择的,因此,星三角启动的电缆应按25.4A来考虑.但,电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑,因为流过这段电缆的电流为线电流,只有接触器后至电机接线端的电缆才是流过相电流.
4、按照供电距离、铺设方法、铺设环境选择电缆,一般电缆额外载流量应该大于25.4÷0.8=32A,所以可选择6或10平方毫米的电缆
5、选接触器时也要按照实际情况选择,空载不频繁启动时,两个32A一个25A接触器即可,带负载启动、频繁启动或接触器质量较差,应适当加大接触器型号.
电机三角运行,星形启动,启动电流是三角直接启动的1/3.
你可以用功率/3/220/功率因数得三角运行电流再以1.5-2.5算出三角的启动电流.在乘1/3就是星型的启动电流.
好象结果与三角运行电流差未几,就以额外电流选接触器和断路器好了. 实际采办的星三角启动器的两个接触器是型号电流一样大的.就是运行额外电流选的.
时间:二O二一年七月二十九日。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

星三角降压启动3个交流接触器(通过求出它们的电流)
的型号确定
问:一个30KW的风机,他的星三角降压启动3个交流接触器的型号分别是多少呢, 答:2个40A,一个32A;30kw的计算电流约为54A,主接触器和角接触器的电流约为0.58×54,31.2A,星接触器电流约为0.47×54,25.38A(各系数根据星三角运行原理计算得);按照以上计算再加20,的余量(考虑到目前低压产品问题),故应取2个40A和1个32A。

星三角启动中,空气开关、交流接触器、热继电器如何选型
默认分类 2010-10-31 22:21:36 阅读1068 评论0 字号:大中小订阅
星三角降压启动时,启动电流远比满压时启动电流小,理论上讲是降压启时的三分之一,大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图,主接触器和封角接触器所承担的都是相电流,所以使用的都是同规格的接触器,一般按相电流的1.2倍选择.75KW电机额定电流按150A计算,150×1.2,230A。

没有230A的接触器,所以选择CJ20—250A的接触器。

封星的接触器工作时间短,并且是相电流,所以选的比上两个接触器可以小一个档次,选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中,55KW以上的电机星三角启动时,控制电路都要加中间继电路,目的就是为了在星三角转换过程中,由于启动时间短,电弧不能完全熄灭造成的相间短路,
这样控制回路复杂,增加了故障率和可靠性,所以应该用自耦降压启
动。

各人观点。

断路器、接触器、热继电器选型实例
电气自动化 2010-03-13 11:30:09 阅读495 评论0 字号:大中小订阅一、有台15KW,380V三相电机,功率因数0.9,计算电机额定电流,选择相应的断路器(1.1=1.3Ie)接
触器(1.3=1.5Ie)热继电器(1.1=1.3Ie)写出相应整定范围,并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A?26A。

断路器的电流=1.3*26=33.8A,应该选取35A
接触器的电流=1.5*26=39A,应该选取40A
热继电器的电流=1.3*26=33.8A,应该选取35A
15KW电动机的电缆应该选都是16平方*3加10平方接地.
二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型
号?
额定功率是75KW电压380V的电动机,In=75×2=150,电流表的量程(X)可根据2X/3=150得(X=225),取近似值可选200/5的电流表。

电流互感器配用200/5,主电源断路器可选(1.1-1.5)In=165-225A的空气开
关,交流接触器的整定电流=电动机额定电流,故选CJ10-150,CJT1-150等等三、额定功率37千瓦电压380V的电机如何选择导线、断路器、电流互感器、电流表、交流接触器
1)3*35+1*25导线
100A空开
200比5电流互感器
200A电流表
100A接触器
2)37KW三相380V电机:断路器100A/3P、交流接触器50A、50A、32A(星三角启动)、电流互感器
100/5、电流表100A,进线用25平方电缆,控制柜内用线为16平方; 四、额定功率是30KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型
号?
30kW, 额定电流约60A(大概是2Pe=2*30),那么电流互感器选150/5(LMZ1-0.5 150/5)电流表量程为150的即可(42L1 150/5),(电动机的启动电流很大互感器和电流表不宜选太小的)断路器选100A的
(DZ20-100/3300),交流接触器选100A的(CJ20-100)。

热继电器选JR20-100的。

五、额定功率2.2千瓦电压380V的电机如何选择导线、断路器、电流互感器、电流表、交流器,
2.2KW三相380V电机:断路器5A/3P、交流接触器10A、不用电流互感器,用直接型的电流表,进线2.5
平方。
