先张法张拉台座设计及施工方案

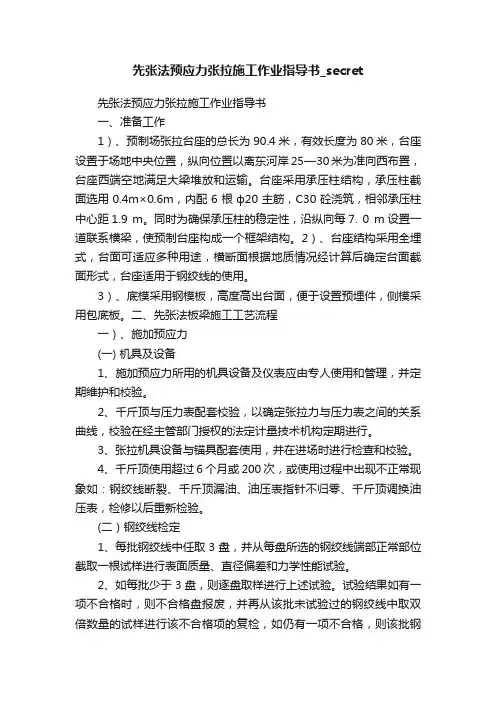

先张法预应力张拉施工作业指导书_secret
先张法预应力张拉施工作业指导书_secret先张法预应力张拉施工作业指导书一、准备工作1）、预制场张拉台座的总长为90.4米，有效长度为80米，台座设置于场地中央位置，纵向位置以离东河岸25—30米为准向西布置，台座西端空地满足大梁堆放和运输。
台座采用承压柱结构，承压柱截面选用0.4m×0.6m，内配6根ф20主筋，C30砼浇筑，相邻承压柱中心距1.9 m。
同时为确保承压柱的稳定性，沿纵向每7. 0 m设置一道联系横梁，使预制台座构成一个框架结构。
2）、台座结构采用全埋式，台面可适应多种用途，横断面根据地质情况经计算后确定台面截面形式，台座适用于钢绞线的使用。
3）、底模采用钢模板，高度高出台面，便于设置预埋件，侧模采用包底板。
二、先张法板梁施工工艺流程一）、施加预应力(一) 机具及设备1、施加预应力所用的机具设备及仪表应由专人使用和管理，并定期维护和校验。
2、千斤顶与压力表配套校验，以确定张拉力与压力表之间的关系曲线，校验在经主管部门授权的法定计量技术机构定期进行。
3、张拉机具设备与锚具配套使用，并在进场时进行检查和校验。
4、千斤顶使用超过6个月或200次，或使用过程中出现不正常现象如：钢绞线断裂、千斤顶漏油、油压表指针不归零、千斤顶调换油压表，检修以后重新检验。
(二）钢绞线检定1、每批钢绞线中任取3盘，并从每盘所选的钢绞线端部正常部位截取一根试样进行表面质量、直径偏差和力学性能试验。
2、如每批少于3盘，则逐盘取样进行上述试验。
试验结果如有一项不合格时，则不合格盘报废，并再从该批未试验过的钢绞线中取双倍数量的试样进行该不合格项的复检，如仍有一项不合格，则该批钢绞线为不合格品。
3、每批钢绞线的重量应不大于60吨。
（三）施加预应力的准备工作1、对力筋施加预应力前，必须完成或检验以下工作：（1）施工现场应具备经批准的张拉程序和现场施工说明书；（2）现场有具备预应力施工知识和正确操作的施工人员；（3）施工现场具备确保全体操作人员和设备安全的必要的预防措施。
先张法预应力空心板张拉台座结构设计
先张法预应力空心板张拉台座结构设计1先张法台座的基本要求承力台座必须具有足够的强度和刚度，其抗倾覆安全系数应不小于，抗滑移系数应不小于。
横梁须有足够的刚度，受力后挠度应不小于2mm0在台座上铺放预应力筋时，应采取措施防止沾污预应力筋。
张拉前，应对台座，横梁及各项张拉设备进行详细检查，符合要求后方可进行操作。
2压杆式台座的设计压杆式台座结构形式的选定压杆式台座采用矩形截面。
压杆式台座为双肢受压结构，主要算其截面强度，稳定性及变形。
2.1.1压杆的受力分析及计算方法由于钢绞线距底模距离一般设计为4.5cm,因此纵向力作用在偏离压杆形心0.5cm处,可近似认为压杆为中心受压构件，压杆按素碇设计，按构造进行配筋，单肢压杆承受力为P/2,按极限状态法计算。
（1）强度验算NjW a AR j a r mNj—纵向力；a—纵向力偏心系数；A—构件截而而积aXb；RL-材料抗压强度；心-材料安全系数。
设等式右边为R,当NjWR时强度满足要求；NpR时强度不满足要求，需重新设计压杆截面，重新验算。
(2)稳定性验算NjW 4)a AR J a/r m受压构件纵向弯曲系数首先因压杆中心设置系梁，限制压杆侧向位移，因此压杆按一端固结，一端较接计算。
求出长细比S/h,查出4)值进行验算。
若有一条件式不满足要求时，就需重新设置压杆断面。
设计荷载的确定由于端横梁的刚度大，无挠曲变形，因此每根钢绞线的张拉力取同一值。
根据一片空心板中钢绞线的设计根数、张拉控制应力及超张拉系数，确定台座的设计荷载。
P = n o An—钢绞线根数；o —张拉控制应力；A—钢绞线截而积；已知一片空心板梁设计23根钢绞线，每根钢绞线张拉控制应力为1395Mpa,张拉力为。
计算时超张拉系数考虑，每根张拉力为205KN,则台座的设计荷载P=23x205=4715 (KN)。
台座长度的确定采用长线台座既有经济上的考虑，也有力学性能方面的考虑。
特别在力学方面有两个优点：可以减少张拉和锚固工作量及预应力筋端头损失；可以减少因预应力筋在锚具中滑移及横梁变形所造成的预应力损失。
先张法张拉台的设计及计算_secret
高速公路第二合同段梁场建设方案一、工程简介。
二、梁场建设进度计划安排1、梁场建设进度计划总体目标根据初步拟定的施工方案，劳力和设备安排情况，对我标段梁场建设进度总体目标安排如下：①、2008年4月25日—2008年5月20日为场地建设（包括生活区搭设、制作棚搭设、搅拌站建设、便道修建、空心板槽台建设、T梁台座建设等）、设备安装、调试。
②、2008年5月20日—2008年9月30日完成T梁预制；③、2008年5月20日—2008年9月30日完成空心板预制。
④、根据预制厂设计生产能力不同，分别计划各预制厂每天出梁数量。
⑤、先张法每片梁生产周期为7天。
后张法每片梁生产周期14天。
（包括：钢铰线安装张拉、绑钢筋、立模、打砼、拆模、移梁）二、各预制场具体位置、施工时间及架梁顺序：1、K36+500-K36+700后张预制场2、K39+905-K41+220先张预制场3、 K46+300-K46+700后张预制场4、K47+150—K47+450先张预制场5、K47+950—K48+100后张预制场6、K50+500-K50+600先张预制场7、K53+820~K54+080后张预制场8、K55+450~K55+862 空心板及T梁预制场9、K59+430~K59+550 后张预制场三、预制场设备及机具配置注：以上机械设备配置为一个预制场所需的数量。
四、梁场建设施工布置1、梁场施工布置原则根据本标段的工程量，工程特点和施工条件，在保证工期、质量的前提下，按以下四个原则合理安排和布置：①精选人才，优配设备，科学管理，组织劳、材、机，资源合理配置；②全面展开，组织合理工序施工，各工序形成配套的流水作业；③重点抓好钢筋制作、模板安装、预应力张拉、混凝土拌、运、浇、振捣质量；④确保安全生产措施可靠并切实得到全面落实。
需要特别注意的是：预制梁场修建必须严格按平面布置图进行，对台座、槽台的地基要进行必要的处理，并进行承载力检验后方可进行台座、槽台施工，施工过程中必须严格按图纸进行栓孔预留和铁件预埋；龙门吊组装前，应对所有构件、螺栓等进行除锈和防腐蚀处理；所有电气线路进行严格检查验收；并在对预制场的安全生产验收合格后方能使用。
先张法预应力空心板梁台座的设计与施工
台座进行设计时，由于传力柱是细长的受力杆 件，对传力柱的计算长度的取值，要充分考虑到实际 的约束条件。否则当计算长度取值较大时，将会影响 到传力柱的混凝土截面面积和钢筋的用量，造成不必 要的浪费。
虽然在实际生产中，由于操作的误差，传力柱可 能是处于偏心受压状态，但从实际的使用效果来看， 对传力柱看成近似轴心受压构件，还是完全可以的。
图 3 一块张拉台座纵向布置图 单位：m
台座的设计计算主要包括：台座的抗倾覆验算， 抗滑移验算，传力柱的配筋计算，钢横梁的选取验算， 砂箱的设计，限于篇幅，本文选取部分进行表述。 2.2.1 台座的抗倾覆验算 首先建立台座的受力计算 模型，当同一个台座中 4 条底板全部张拉完成时，即 为台座抗倾覆的最不利受力情况，受力模型见图 4。
与锚固端端头均采用加大加深的型式，以防止张拉台
座在 4 条底板均完成钢铰线张拉时（即台座的最不利
受力时）倾覆与滑移，传力柱尺寸为 b×h=550mm×
750mm，台座的各混凝土部分均采用 C30 混凝土。
一块台座纵向总长度组成为 92m，台座的布置及
各部位具体尺寸见图 2，图 3。
图 2 一块张拉台座横向布置图 单位：m
力。这样，我们就可以建立传力柱的近似的受力计算
模型，虽然传力柱在实际的张拉过程中，不完全是处
于轴心受力的状态，但在计算时我们可以近似地认
为，传力柱基本上是处于轴心受压的状态。
传力柱的计算长度 L0 根据两端固定及现场实际 情况整体考虑进行取值，取 L0=0.225×（92-4）=19.8， 则计算长细比λ=L0/b=19.8/0.55=36，通过查表得纵
A' g
c b R' g
s
式中： b —结构工作条件系数， b =0.95；
张拉台座设计及施工方案
保沧高速C6合同段崔尔庄互通立交先张法张拉台座设计及施工方案1台座形式张拉台是先张法施以预应力的主要设备,它承受预应力筋在构件制作时的全部张拉力。
张拉台座必须具有足够的强度和刚度，其抗倾覆安全系数应≥1.5，抗移系数应≥1.3。
同时固定横钢梁(锚箱)与活动横钢梁(锚箱)必须有足够的刚度，受力后挠度应不大于钢梁的最大挠度。
工程选用框架式台座，根据施工要求，现场设计采用六线长线台座，台座设计长度为91.4m，宽度15m，每线可同时生产6片13m 空心板或5片16m空心板。
平面布置图见附图。
空心板全部采用公称直径φj15.24预应力1860MPa低松驰钢绞线，单根钢绞线控制应力1395Mpa。
因同时有13米和16米板，所以在13米板及6米板两端底胎下设横梁，以防钢绞线放张后空心板起拱把板两端底胎压坏，同时横梁减小了纵梁的长细比，大大提高了纵梁的稳定性。
横梁主筋为8根(及11根)16mm螺绞钢筋,箍筋为φ，底胎为10 cmC30砼上覆钢板。
在本工程中，在中心纵梁内预留了养护用的水管，每10m设置一丁字接头伸出纵梁外，在空心板养护时直接在其上接软管，省时省力，同时在每两个较近横梁中间埋设了横向排水管道，将养护时的流水排到台座一侧流回台座旁的养护水池内。
2台座结构设计及验算台座纵梁为轴心受压状态。
采用C30混凝土，f c=15Mpa A c=350×600=210000mm2;纵筋为616螺纹钢筋,箍筋为φ8@200，616钢筋面积A g=1206mm2,f g=310MPa.钢绞线公称直径为140mm2。
①设计荷载计算:P=nδA=12×1395MPa×140mm2=2343.6KN②强度验算:N=f g×A g+f c×A c=232.5×1206+15×210000=3430.395KNN/P=1.5>1.3故其结构满足轴心受压要求。
先张法台座设计
第二绕城高速A2标段先张预制梁台座设计编制：审核：审批：目录一、结构设计二、台座稳定性验算1、抗倾覆验算2、抗滑动验算三、牛腿设计1、开裂验算2、配筋设计3、承载力验算四、传力柱设计1、受力类型判别2、配筋设计3、承载力验算五、钢横梁设计1、尺寸设计2、正应力强度验算3、剪应力强度验算4、刚度验算5、剪力校核六、施工台座的施工本合同段先张梁预应力筋采用φj15.24 高强低松弛钢绞线，R y=1860Mpa，设计张拉应力为0.75 R y（1395Mpa）。
φj15.2 钢绞线公称面积S=140mm2, 本工程先张梁设计单根钢绞线张拉力为 N=195.3KN，台座按照单片梁 17 根钢绞线的应力荷载设计，梁体单片最大张拉力为：Nj=195.3×17＝3320KN，按3500KN 荷载进行台座设计。
一、结构设计：牛腿采用C40、传力柱采用 C30 钢筋混凝土结构，断面尺寸 50cm×60cm，为防止传力柱失稳，传力柱每隔 8 米设一道联系地梁，中间共设 10道地梁，地梁断面尺寸为20cm×50cm，台座底板采取在碾压密实（密实度达到95%）的地基土上面整体浇筑15cm厚C30砼，再在其上浇筑一层10cm厚C30台面砼。
用槽钢架控制台面宽度及平整度。
台面上铺10mm厚钢板。
台座长度设计：L=l.n+(n-1)×0.5+2·K=20×4＋（4-1）×0.5＋2×8=97.5 m【L—台座长度(m)，l—构件长度(m)；n—一条生产线内生产的预制梁数（片）；1—两构件相邻端头间的距离(m)；K—台座横梁到第一根构件端头的距离。
计算简图cm二、张拉台座稳定性验算（包括倾覆稳定性和滑动稳定性验算）1、计算公式（1）、倾覆稳定性按下式验算：K0=M1/M=M1/Ne≥1.50（2）、滑动稳定性按下式验算：K c=N1/N≥1.30式中：K0—抗倾覆安全系数；K C—抗滑动安全系数；M1—抗倾覆力矩，由台座自重和土压力等产生；M—倾覆力矩，由预应力筋的张拉力产生；N—预应力筋的张拉力；e—张拉力合力作用点到传力墩倾覆转动点O的力臂；N1—抗滑动的力，由台面承受的水平反力、土压力和摩擦力等组成。
先张法台座设计及施工
先张法台座设计及检算张拉台座是先张法施以预应力的主要设备，它承受预应力筋在构件制作时的全部张拉力。
张拉台座必须具有足够的强度和刚度，其抗倾覆安全系数应≥1.5，抗移系数应≥1.3。
同时固定横梁与活动横梁必须有足够的刚度，受力后挠度应不大于钢梁的最大挠度。
先张法是在台座上张拉预应力钢材，然后浇筑水泥混凝土以形成预应力构件的施工方法。
先张法台座按构造形式分为框架式、槽式、墩式，施工中以框架式台座应用最广。
我项目部共预制先张空心板梁314片，其中20米空心板梁72片、18.2米空心板梁42片、13米空心板梁120片、10米空心板梁80片。
现以20米空心板梁的应力状态对先张台座进行验算。
20米先张空心板梁，预应力筋采用1860Mpa低松弛钢绞线，单根钢绞线张拉控制应力1395Mpa，空心板梁设计规格普遍为19.96m（长）*1.49m（宽）*0.9m（高），单块中梁配置18根钢绞线、边梁配置20根钢绞线。
经方案选择采用框架式台座。
1、设计依据及设计要求1.1设计依据（1）技术资料。
该桥工程设计图纸及有关文件。
（2）规范、标准《公路桥涵设计通用规范》JTJ021-89《公路桥涵施工技术规范》JTJ041-20001.2设计要求要求空心板梁预应力钢绞线强度标准值达到1860Mpa，张拉控制应力1395Mpa。
2.台座设计2.1台座形式采用框架式台座，根据施工及进度要求，并排设7槽长线台座，台座设计长度为90m，宽度为18.76m。
每线可同时生产4片空心板梁，台座需承受391t 的张拉力。
先张法框架式台座见附图。
2.2台座结构设计及验算2.2.1结构设计台座设置6根通长纵梁（传力柱），台座纵梁规格均为400mm（宽）*800mm （高），配8根Φ25螺纹钢筋和φ10@200箍筋。
两头设立端承台，规格5000mm （宽）*1500mm（高）。
每4.5m设置一道300mm（宽）*500mm（高）横向连系梁，共十九道，横系梁主筋为6根Φ14mm 螺纹钢，箍筋为φ8@200.混凝土强度均为C30。
先张法组合张拉台座设计与施工
借 自重 及 土压 力产 生 的摩 阻 力平衡 张拉 力 产 生 的水 平 滑 动 ，因此 墩式 台座 的台墩 体 积结 构 庞大 、埋设
深度大 、投资较大 ； 槽式 台座采用端柱及传立柱组
…
（ ９）
／
～
图 ２ 组 合 台座 锚 固端 构 造 施 工 图
：
ｔ ， ＇
） 里： ５ ０ ‘ ２ ４ ｋ Ｎ．
．
（ 、 １ ‘ ｏ） ｕ ／
式 中 ：Ｐ’ 为底 座 面土压 力 ；ｈ为 牛腿 厚 度 ； 座 土压 力合 力 ； 为 牛腿 基础 宽度 。
台座抗 滑移 力 为
为 台
３ 组合 张拉 台座 抗倾 覆及 抗 滑移性 计 算 ３ 。 １ 张 拉力 计算 组 合 台座设 计 要 同 时满 足 张拉 ２ ０ ｍ与 １ ６ ｍ跨
板梁 的要求 。按 ２ ０ ｍ跨板 梁最大荷 载进行计算 。 钢绞线 截 面面积 为 １ ４ ０ ｍｍ ， 张 拉 控 制 应 力 按 照 ｌ ３ ９ ５ ＭＰ ａ 计 算 ，每根 钢绞 线 张拉 力为
ｌ Ｓ Ｃ￣ Ｔ ＥＣ Ｈ Ｉ ＮＮ ＯＶＡＴ Ｉ ＯＮ ＆ Ｐ Ｒ ＯＤＵＣ Ｔ Ｉ ＶＩ Ｔ Ｙ
一
Ｊ Ｄ—
Ｎ ｏ ・ ４ Ａ ｐ ｒ ・ ２ ０ １ ７ ． Ｔ ｏ ｔ ａ ｌ Ｎ ｏ ． ２ ７ ９
应 用 技术
６ ０ ． ８ ｋ Ｎ ／ ｍ ． （ ８ ）
又 充 分 发挥 钢 筋 混凝 土 材 料 性 能 ，优 化 传 立 柱 施 Ｘ － ． 。保 证 张拉 台座 稳 定性 ，单 个 台 座 可 以满 足 ８片空 心 板 梁 同 时 张
先张法预应力重力式张拉台座设计
先张法预应力重力式张拉台座设计一、概况由我公司施工的S318-4合同段共有五座大桥,一座中桥,20米先张法预应力空心板232片,集中预制,本文就先张法重力式台座的结构设计,实例计算等介绍如下:二、结构设计1、重力式台座由端部重力墩,牛腿,台面加厚部分和台面组成(见后附图一)。
重力式台座的计算稳定性包括:①抗倾覆能力,抗倾覆能力以台座的抗倾覆安全系数K表示(K≥1.5)②水平抗滑移能力,抗滑移能力以台座水平抗滑移安全系数R表示(R≥1.3)2、计算过程台座稳定性验算分四步:Ⅰ.抗倾覆验算考虑到混凝土台墩和台面相互作用的顶点角部会出现因应力集中而出现的局部破损现象,所以抗倾覆点O设在台面加厚部分端部下4～5cm处:K=M1/M≥1.5其中M—张拉力产生的倾覆力矩M=T*e式中:T—最大张拉力合力,即设计中刚绞线拉力的合力e—张拉力合力T的作用点到倾覆转动点O的力臂M1—抗倾覆力矩M1=G1L1+G2L2 ，(土压力产生的抗倾覆力矩很小忽略不计)式中:G1—传力墩自重L1—传力墩重心至倾覆转动点O的力臂G2—传力墩外伸台面加厚部分的自重L2—传力墩外伸台面加厚部分至倾覆转动点O的力臂Ⅱ.抗滑移验算R=T1/T≥1.3其中:T—张拉力的合力T1—抗滑移力,T1=N+E p+F式中:N—台面反力E p—土压力的合力F—摩阻力Ⅲ.传力墩牛腿配筋计算(按钢筋混凝土牛腿配筋计算)和裂缝开裂验算Ⅳ.台面加厚部分配筋计算(按钢筋混凝土偏心受压构件计算)Ⅴ.张拉横梁计算（受力后横梁挠度δ≤2mm）①采用混凝土横梁:按钢筋混凝土深受弯构件中的短柱计算②采用金属横梁:结构力学挠度演算三、计算实例⒈技术参数:我标段施工的20米空心板中，中板14根刚绞线,边板15根钢绞线,空心板底宽99cm,刚绞线采用￠j15.24,ASTM A416-92标准270级,标准强度为Ryb=1860MPa 张拉控制应力δcon=0.75Ryb=1395M Pa,钢绞线面积140mm2,单根张拉力为195.3KN,则最大张拉力合力为T=15*195.3KN=2929.5KN,根据初算选定台座几何尺寸（后附图二、图三）。
先张法张拉台的设计及计算(青海16m空心板)
先张法张拉台的设计及计算一、先张法张拉槽台的构造设计1、先张法空心板预制槽台采用长线槽形台座，张拉台座主要由传力柱、联系梁、张拉钢横梁和空心板预制台五部分组成，均采用C30钢筋混凝土结构。
本设计先张法台座采用传力柱轴心受力，传力柱截面为60×40cm，面筋和底筋各配Φ16钢筋3根，腰筋每侧各配Φ16钢筋1根，箍筋为φ8钢筋。
传力柱两端1.5m处加密箍。
为防止地基产生不均匀下沉，传力柱和台座基底采用25T振动压路机夯实，并且台座基础采用20cm钢筋混凝土结构，与传力柱形成一个整体。
另外防止放张后空心板起拱，梁头集中受力导致基础下沉，在预制台座之间设100×25cm和50×25cm联系梁，。
传力柱、联系梁、台座基础施工后，空心板预制台在台座基础上铺5cm厚钢板或作成平整光滑的水磨石表面，台座边角用50×50×5角钢镶边。
2、每槽台两端各设固定钢横梁，钢横梁在张拉力的作用下，最大挠度应按规范要求不大于2mm。
钢横梁的断面尺寸根据空心板的张拉力和台座跨度设计，并经验算符合要求后才可定做，钢横梁用钢板组焊而成。
二、先张空心板张拉台验算1、张拉横梁验算；本工程跨径最大的空心板为16 m，底板宽度1.0m。
因此验算按16m空心板边梁的最大钢绞线束13束为验算基准。
张拉横梁材料用A3钢板，根据JTJ025-086《公路桥涵钢结构及木结构设计规范》，弯曲应力[σ]=145Mpa ，弹性模量E=2.1×105Mpa 。
张拉横梁截面图如下：440A3（图中长度单位为mm ）由上图得：截面惯性矩I=∑ab3/12=（0.44×0.443）/12=31.23×10-4m4抗弯系数W=I/（b/2）=31.23×10-4/（0.44/2）=14.2×10-3m3其中a、b分别为钢横梁的宽度和厚度（受力方向），式中数据如图所示。
先张法预应力重力式张拉台座实施方案
先张法预应力重力式张拉台座设计一、概况由我公司施工地S318-4合同段共有五座大桥,一座中桥,20米先张法预应力空心板232片,集中预制,本文就先张法重力式台座地结构设计,实例计算等介绍如下:二、结构设计1、重力式台座由端部重力墩,牛腿,台面加厚部分和台面组成(见后附图一).重力式台座地计算稳定性包括:①抗倾覆能力,抗倾覆能力以台座地抗倾覆安全系数K表示(K≥1.5)②水平抗滑移能力,抗滑移能力以台座水平抗滑移安全系数R表示(R≥1.3)2、计算过程台座稳定性验算分四步:Ⅰ.抗倾覆验算考虑到混凝土台墩和台面相互作用地顶点角部会出现因应力集中而出现地局部破损现象,所以抗倾覆点O设在台面加厚部分端部下4～5cm处:K=M1/M≥1.5其中M—张拉力产生地倾覆力矩M=T*e式中:T—最大张拉力合力,即设计中刚绞线拉力地合力e—张拉力合力T地作用点到倾覆转动点O地力臂M1—抗倾覆力矩M1=G1L1+G2L2 ，(土压力产生地抗倾覆力矩很小忽略不计)式中:G1—传力墩自重L1—传力墩重心至倾覆转动点O地力臂G2—传力墩外伸台面加厚部分地自重L2—传力墩外伸台面加厚部分至倾覆转动点O地力臂Ⅱ.抗滑移验算R=T1/T≥1.3其中:T—张拉力地合力T1—抗滑移力,T1=N+E p+F式中:N—台面反力E p—土压力地合力F—摩阻力Ⅲ.传力墩牛腿配筋计算(按钢筋混凝土牛腿配筋计算)和裂缝开裂验算Ⅳ.台面加厚部分配筋计算(按钢筋混凝土偏心受压构件计算)Ⅴ.张拉横梁计算（受力后横梁挠度δ≤2mm）①采用混凝土横梁:按钢筋混凝土深受弯构件中地短柱计算②采用金属横梁:结构力学挠度演算三、计算实例⒈技术参数:我标段施工地20米空心板中，中板14根刚绞线,边板15根钢绞线,空心板底宽99cm,刚绞线采用￠j15.24,ASTMA416-92标准270级,标准强度为Ryb=1860MPa张拉控制应力δcon=0.75Ryb=1395MPa,钢绞线面积140mm2,单根张拉力为195.3KN,则最大张拉力合力为T=15*195.3KN=2929.5KN,根据初算选定台座几何尺寸（后附图二、图三）.2.抗倾覆验算M1=G1L1+G2L2=1.8m*2.5m*1.79m*25KN/m3*3.25m+1.79m*2m*0.3m*25KN/m3*1m=681.3KN•m （注:牛腿重量产生地力矩忽略不计）M= T*e=2929.5KN*0.12m=351.54KN•m则K= M1/M=681.3/351.54=1.94>1.5满足抗倾覆要求注：本计算中绞线保护层0.045m,细石混凝土台面厚0.025m,倾覆点O取台面底部下0.05m处,所以e=0.045m+0.025m+0.05m=0.12m3.抗滑移验算张拉力合力T=2929.5KN抗滑移力T1=N+E p+F台面未加厚部分尺寸取:B*H=1.79m*0.2m,C30混凝土抗压强度设计值为fc=150N/mm2则台面反力N=fc*B*H=15*1.79m*0.2m*106=5370KN土压力E p按朗肯被动土压力计算可按如下公式计算:Ep=1/2(λHKp+2c√Kp)*H,因很小在次不再计算.摩阻力F亦很小,忽略不计则T1=N=5370KNR=T1/T=1.83>1.3,满足抗滑移要求4.传力墩牛腿配筋计算(牛腿选定尺寸见后附图四)①尺寸确定开裂验算F vs≤β(1-0.5F hs/F vs)f tk bh0/(0.5+a/h0)其中:F vs—作用于牛腿顶部地水平力，即绞线拉力地合力地一半取0.5T=1464.75KNF hs—作用于牛腿顶部地竖向力,本文为零β—裂缝控制系数,静载取β=0.8f tk—混凝土轴心抗拉强度标准值,C30取2N/ mm2a—合力作用点距台面底部距离,取a=0.07mb—牛腿宽度取0.4mh0—牛腿长度地有效值,既牛腿高度减去钢筋保护层厚度h0=1.4-0.05=1.35m则F vs=1464.75KN<βf tk bh0/(0.5+a/h0)=0.8* 2000*1.35*0.4/(0.5+0.07/1.35)=1565KN所以尺寸选定满足开裂控制要求②牛腿受力配筋A s≥λd F v a/0.85f y h0式中: A s—牛腿受拉钢筋截面面积λd—钢筋混凝土结构结构系数,取1.2F v—作用在单个牛腿上地绞线拉力,取1464.75KNa=0.3h0=0.3(0.4-0.05)=0.105mh0—牛腿有效高度,即扣除保护层后地牛腿高度f y—Ⅱ级钢筋抗拉强度设计值取310N/ mm2所以A s≥1.2*1464750*0.105/0.85*310*0.35=2001.2 mm2 选定4ф28(As=2463 mm2)，箍筋选用φ8@100③台面加厚部分受力配筋计算,加厚部分尺寸B*L*H=1.79m*0.4m*2 m台面所受压力取F=T=2929.5KN,加厚部分计算长度L0=1.7，L=3.4m因L0/H=3.4/0.4=8.5>8所以需考虑纵向弯曲地影响求偏心距修正系数：偏心距e0=220mm>H/30=13mm 故偏心距取实际值偏心距修正系数公式:η=1+ζ1*ζ2(L0/H)2/(1400e0/H0)其中:ζ1=0.5f c A/λd Fζ2=1.15-0.01(L0/H)式中:e0—张拉力对截面重心地偏心距L0—构件计算长度H0—加厚部分扣除保护层地厚度,本文保护层厚度取5cm ζ1—截面应变对截面曲率地影响系数,当ζ1>1时,取ζ1=1ζ2—考虑构件长细比对截面曲率地影响系数,当L0/H≤15时,取ζ=1所以2ζ1=0.5f c A/λd F=0.5*15*400*1790/1.2/29295000=1.527>1，取ζ=11因L0/H=3.4/0.4=8.5<15 所以取ζ2=1则η=1+1*1*8.52 /(1400*220/225)=1.052判断大小偏心η*e0=1.052*220=231.44>0.3H0=67.5所以按大偏心受压构件计算计算相对受压区高度ξ=λd F/f c BH0=1.2*2929500/15*1790*350=0.374<ξb=0.544x=ξ*H0=0.374*350=130.9mm>2a=100 mma s=ξ*(1-0.5ξ)=0.374*(1-0.5*0.374)=0.304按对称配筋计算A s及A s′e=ηe o+h/2-a=1.052*220+200-50=381.44 mmA s=A s′=(λd Fe- f c a s BH02)/f y′/(h o-a′)=(1.2*2929500*381.44-15*0.304*1790*3502)/310/30 0=3666.88 mm2受拉受压面分别选用6ф28（As=As′=3695 mm2）,箍筋选用φ8@2005．张拉横梁设计（挠度）①混凝土横梁可按钢筋混凝土设计中地深受弯构件中地短柱计算，但受拉面必须设置抗剪弯起钢筋且受拉面必须埋置厚度不少于2cm地钢板.②工字钢衡梁可选用不小于40号地工字钢，但必须中间加肋片且受拉面必须加锚固钢板编后语：本设计地重力式台座经过实践证明比起槽式台座等其他先张发预应力台座具有造价低，立模快速简便，张拉方便，施工效率高地特点，并且台座施工不受地质条件地限制.尤其台座最长可达200m，既适合专业梁场地采用，又适合施工现场梁数量不多地情况下采用，具体长度可根据梁长灵活采用，但梁端应留不小于50cm地施工空间.参考文献：《水工钢筋混凝土结构学》，中国水利水电出版社出版；《桥梁工程师手册》，人民交通出版社出版版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.rqyn1。
先张法预应力长线台张拉施工(专项方案)
XX经济技术开发区XXX（XXX区）XX标先张法预应力砼空心板梁预制及安装施工专项方案编制人：审核人：审批人：编制单位：编制日期：b y先张法预应力砼空心板梁 预制及安装施工专项方案第一章 工程概况一、工程概况XX 市民营经济科技产业基地（XXXX ）市政基础设施工程XX 标，桥梁工程共计12座，上部结构为先张法预应力空心板梁，型号有10m 、13m 、16m 、18m 、20m 共计565片，其中空心板梁最重为20m 预应力空心板梁边板，重约33.3t/片。
二、设计要求及标准1、材料预应力钢筋：采用1×7标准型—15.20—1860—Ⅱ—GB/T5224—2003，并符合《预应力混凝土用钢绞线》（GB/T5224—2003）标准规定；普通钢筋：采用Ⅰ级钢筋为R235钢筋，Ⅱ级钢筋为HRB335钢筋。
钢筋标准应符合GB13013—1991、GB1499—1998规定。
直径≥16mm 的钢筋，采用焊接，钢筋焊接长度：双面焊不小于5d ，单面焊不小于10d ，d 为钢筋直径；混凝土：采用商品混凝土C50、C40两种标号； 2、设计要求1）各根预应力钢筋位臵及其包裹隔离位臵必须准确；2）预应力张拉工艺所采用的工具和仪表必须按有关规定进行标定和检验，未经标定、检验或超过张拉次数的工具和仪表不得使用；3）预应力钢筋的张拉控制应力为 ，张拉程序必须符合《公路桥涵施工技术规范》的要求；4）空心板采用现场预制，现场吊装。
空心板采用胶囊制孔，应设臵5）空心板预制时应注意在泄水孔位臵埋入泄水管；6）空心板边板预制时必须预埋钢筋以保证栏杆安装；7）空心板预制时应注意伸缩缝预埋件要求；8）板梁结构尺寸必须保证放样准确；9）板梁浇筑后，其上表面应充分拉毛，以利于与桥面铺装层结合；10）板梁混凝土强度达到其设计强度的80%和混凝土龄期保证7天以后，才能断张、移板和堆放。
板梁混凝土达到其设计强度以后，才能运输和安装。
先张法施工工艺和注意事项
先张法施工工艺和注意事项一、先张法施工工艺1、建设长线台张拉台座建设长线张拉台基础，台背（牛腿柱）台座是以传力式设计的，为钢筋混凝土结构，经计算有足够的耐压强度，并保证在预应力钢绞线张拉过程和其它工序施工过程中无变形现象，从而保证钢绞线的张拉值和施工安全。
2、张拉梁的制作与使用长线钢绞线张拉梁用30mm厚的钢板和两件40工字钢拼焊而成的，分别为张拉固定梁和张拉行梁两种，张拉梁的结构有足够的刚度，保证在施工过程中无变形现象，并保证钢绞线张拉值的准确与安全。
在安放张拉固定梁和张拉行梁时，其水平对称线与底模中心线对中，用木楔调整高度，使张拉梁对称轴线与台背柱横轴线对中，将该长线槽内的底模纵轴线引到张拉台座的面板上，并按设计要求该长线槽预制板需的钢绞线固定在已经定好位的张拉梁上。
3、夹具制作夹具采用园套筒三片式夹具，夹片用20铬钢制造，夹片经有关部门进行检验合格的，使用时保证夹片平齐地夹持住钢绞线，使用前在套筒内壁稍涂黄油以使夹片的楔紧和用毕后便于退出夹片，每次在使用前对夹片进行详细检查，如发现有刻痕现象马上更换，保证张拉质量和安全。
4、长线张拉槽底模制作长线张拉槽底模设在两张拉台背之间，以钢筋混凝土的结构建设，本厂长线张拉槽全长115米，分两次浇筑混凝土，第一次先浇筑30公分的基础平面砼，在浇筑基础平面混凝土的同时预埋底模和传力防护垟的钢筋，基础平面混凝土强度达到一定强度后绑扎底模的钢筋骨架和焊接底模周边的角钢，而后支模板浇筑5、张拉机具①长线钢绞线张拉采用YC150Q－250型千斤顶两台，使用前对使用的千斤顶进行检查和系统标定经过标定的压力表和配套的千斤顶一定套使用，不得更换。
②油泵依据油泵说明要求先做空载运转，空载检验正常后做保压检验，经检验正常后进行施工使用。
③张拉机具除张拉固定横梁，张拉行（活）横梁、千斤顶、油泵外，还有配套的精轧螺纹钢，精轧螺纹钢与钢绞线连接的杆线连接器，杆与杆连接的杆杆连接器，牢固精轧螺纹钢的钢母，预紧小千斤顶等。
先张法施工工艺
先张法施工是在浇筑混凝土前在台座上或钢模上张拉预应力筋，并用夹具将张拉完毕的预应力筋临时固定在台座的衡量上或钢模上，然后进行非预应力筋的绑扎，支设模板，浇筑混凝土，养护混凝土至规定强度（一般不低于混凝土设计强度标准值的75％），保证预应力筋与混凝土之间有足够的粘结力时，放张或切断预应力筋，使预应力筋弹性回缩，通过混凝土与预应力筋之间的粘结力传递预应力，使之对钢筋混凝土构件受拉区的混凝土产生预压应力。
先张法（台座法）施工主要工艺流程是：清理台座、刷隔离剂→预应力筋制作、非预应力筋骨架制作→穿预应力筋及安放非预应力钢筋骨架→安放预埋铁件→调整初应力→张拉预应力筋→安装模板→浇筑混凝土→养护混凝土→拆除模板→放张、切断预应力筋→构件起吊堆放→继续养护。
先张法可采用台座法、机组流水法和传送带法。
采用台座法生产时，预应力筋的张拉、锚固，混凝土构件的浇筑、养护和预应力筋的放张等工序皆在台座上进行，预应力筋的张拉力由台座承受。
用机组流水法和传送带法生产时，预应力筋的张拉力由钢模承受。
先张法施工时，由于台座或钢模承受预应力筋张拉力的能力受到限制，并考虑到构件的运输条件，所以一般适用于生产中小型预应力混凝土构件，如预应力空心板、预应力屋面板、中小型预应力吊车梁等构件。
下面着重介绍用台座法生产预应力混凝土构件。
2.1 先张法施工的设备和机具2.1.1 台座台座是先张法生产的主要设备之一，它承受预应力筋的全部张拉力，因而要求台座必须具有足够的强度、刚度和稳定性，同时要满足生产工艺要求。
台座法一般用于以钢丝作预应力筋的中小型构件的生产。
台座构造形式有墩式台座、槽式台座和构架式台座，选用时根据构件种类、张拉吨位和施工条件而定。
2.1.1.1 墩式台座墩式台座由台墩、台面与横梁等组成（图5－2）。
目前常用的是现浇钢筋混凝土制成的、由台座与台面共同受力的台座，横梁用于锚固预应力筋。
台座的长度和宽度由场地大小、构件类型和产量而定，一般长度100～150m，这样既可利用钢丝长的特点，张拉一次可生产多根构件，又可减少因钢丝滑动或台座横梁变形引起的预应力损失。
先张法预应力混凝土预制梁台座设计施工技术_secret
先张法预应力混凝土预制梁台座设计施工技术一、方案选择某高速公路某合同段，共有20米先张法空心板梁384片，其中中 梁324片,边梁60片，计划施工工期为年6月1日至年9月30日，计 划工期为122天，计划每月按25个工作日计划，一个台座的生产梁的生 产周期按4天计算，所以台座需设计为：每槽生产4片梁的台座4道， 根据设计图纸具体尺寸，台座布置如下图1o9090/2钢横梁沙箱°N1 z 、-(1)1 "1台座断面图100170 100牛腿F •I /丿人台座板40a ：厂c CS2S说明：1/2台座平面布置图1 X图中尺寸除钢筋以毫米计外外，某高速公路某合同段位于内蒙古东北教来河冲积平原内，地表土由冲积粉细沙和薄层亚沙土组成。
土的物理、力学性质较差，强度低，其土的承载力［(To］为30〜300Kpa之间。
预制梁台座初步方案选择较为经济的桩柱式台座，但其地质条件很难满足力学要求，最终通过质量、安全、经济评估、以及力学验算确定为框架式台座。
3台座的设计3.1台座尺寸设计台座长度计算：L=l • n+(n-1) x 0.5+2 • K=20X4+ (4-1 ) x0.5 + 2X3.7=88.9 m式中L—台座长度(m), I —构件长度(m); n ----------------条生产线内生产的预制梁数(片)；1—两构件相邻端头间的距离(m); K—台座横梁到第一根构件端头的距离，这里取3.7米。
根据场地条件、生产规模及预制梁尺寸，台座结构设计如图2。
3.2稳定性验算20米空心板梁钢绞线张拉力：单根钢绞线张拉力为19 6K= Mr/ M ov =G1L1+ G2L2+ G3L3+ G4L4N hi>1.5式中K —抗倾覆安全系数，一般不小于1.5 ; M°v 一倾覆力矩，由预应力 筋的张拉力产生；Mr —抗倾覆力矩，由自重力和土压力等产生；Gi —台座外伸 部分的重力；G2、G3、G4—台座部分的重力；Li —各部分重心至0点的水平距离；N —预应力筋的张拉力；hi —张拉 力合力作用点至倾覆转动点0的垂直距离。
