风机性能参数公式

风机性能参数相关公式

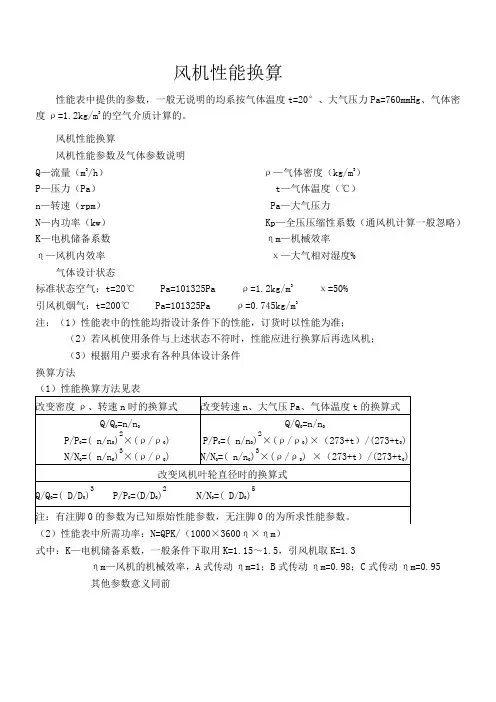

A ． 改变介质密度ρ，转速n 的换算式：

1、

1122q n q n =

2、

2111()222p n p n ρ=ρ

3、3

111()22P n P n ρ=ρ2

4、η1＝η

2

B ． 改变转速n ，大气压力p a , 气体温度t 时的换算式：

1、

1122q n q n =

2、

2122127311()()()22273a a p t p n p n p t +=+

3、21221

27311()()()22273a a p t P n P n p t +=+ 4、η1＝η

2

以上式中：1、q ―――流量（m 3/h ）; p ―――全压（Pa ）; P ―――轴功率（KW ）；η―――全压效率；ρ―――密度（Kg/m 3）; n ―――转速（r/min ）; t ―――温度（℃）；p a ―――大气压（Pa ）。

2、注脚符号“2”表示已知的性能及其关系参数，注脚符号

“1”表示所求的性能及关系参数。

C ． 风机性能一般均指在标准状态下的风机性能，技术文件或订货要

求的性能除特殊定货外，均按标准状态为准。

标准状态系指大气压力p a =101325Pa 、大气温度t=20℃、相对湿度 ϕ＝50%时的空气状态，标准状态下的空气密度ρ＝1.2kg/m 3.

D. 风机所需功率按下式求出：

P ＝

1000m

q p K ⨯⨯η⨯η 式中：q ―――流量（m 3/s ）;

p ―――风机全压（Pa ）；

η―――全压效率；

ηm ―――机械效率；

K ―――电动机容量安全系数(一般为1.05~1.25)。

E. 由无因次参数计算有因次参数的等式：

1、 q=900ΠD 22υ2 ϕ (m 3/h)

2、 22 3.51212/[(1)1]101300354550

P K ρυψρυψ=+-

3、 p=212ρυψ/P K

4、 P i =232124000

D πρυλ

5、P r =i m

P K η

式中 q ―――流量（m 3/s ）;

p ―――全压（Pa ）；

K P －――全压压缩性系数；

P i ―――内功率（KW ）；

P r ―――所需功率（KW ）；

D 2―――叶轮叶片外缘直径（m ）;

υ2―――叶轮叶片外缘线速度（m/s ）;

1ρ－――进气密度（Kg/m 3）

ηm ―――机械效率；

K ―――电动机储备系数。

F. 风机性能一般指在标准状态下输送空气的性能。

当使用状态为非标准状态时，则必须把非标准状态的性能换算成标准状态的性能，然后根据换算性能选择风机。其换算公式如下：

1、 q 0=q n 0/n;

2、 200()n P P n = 00

p P K K ρρ

3、 3

000()i i n P P n ρ=ρ

4、 io in η=η

式中，in η为内效率；其中物理量符号有注脚o 为标准状态，无注脚o 为

使用状态。

本书目录编排基本上按风机的常用程度编制的顺序，对每一种按型号编制，并对一些风机配套相关产品作了叙述，以方便查寻。 G ．风量

风量，亦称流量，是用单位时间内所排送的气体的体积来表示。在除尘系统所用的单位是m 3/s 或m 3/h 。

风机的风量可用实验方法测得，也可以通过计算求得，计算式如下

L ＝Q 1222

4D πμ 式中 L ―――通风机的风量，m 3/s ；

D 2－――通风机叶轮的外径，m;

Q 1―――流量系数，与风机型号有关；

μ2―――叶轮外径的圆周速度，m/s, μ2=

260D n π(m/s);

n ―――通风机转速，r/min 。

风量可以通过改变转速来调节，也可用闸门来控制，注意最大转速不可超过规定转速。

H ．风压

风压是通风机出进口气流全压之差，单位为mmH 2O 。可用下式表示：

H ＝ρH 1μ22

式中 H ―――通风机的全压，mmH 2O ；

ρ―――气体密度，kg/m 3;

H 1―――压力系数，与叶片型式有关，后向式取0.4~0.6,径向式取0.6~0.8;前向式取0.8~1.1.

风压可以通过改变风机转速来调节，也可以用闸门来控制。 I ．风机的功率和效率

通风机在单位时间内，传递给气体的能量称之为通风机的有效功率，可用下式表示：

N y =HL/102 (kw)

式中 N y ―――通风机有效功率，KW ；

L ―――通风机所产生的风量，m 3/s;

H ―――通风机所产生的风压，mmH 2O;

102―――KW 与kgf ·m/s 之间的换算常数。

风机在运行过程中，在轴承上有摩擦损失，气体在通风机内流动有能量损失，通风机上所用电机的功率N 要大于有效功率N y 。电机的功率通常称之为轴功率，轴功率与有效功率的关系如下

N y N η=＝LH

102η （KW ）

式中 η―――通风机效率，%。

有效功率与轴功率之比称为通风机的效率，用以下形式表示

η＝100%N y

N ⨯

通风机的效率主要与叶片型式有关，后向式叶片η＝80%~90%，前向式叶片η＝60%~65%。同一台风机在一定的转速下，当风量和风压改变时，其效率也随之变化，处在最高效率的风量和风压称为最佳工况。通风机在管道系统中工作时，应尽可能使它的风量和风压等于或接近于最佳工况的风量和风压，应使实际运转效率不低于0.9η。
