聚氨酯防水材料与施工技术灌浆材料种类
聚氨酯防水涂料工程施工要求及施工工艺
聚氨酯防水涂料工程施工要求及施工工艺本章适用于工业与民用建筑物、构筑物地下防水工程采用聚氨酯防水涂料冷作业涂膜防水工程。
第一节材料要求5.1.1聚氨酯防水涂料:是一种液态施工的单组分环保型弹性防水涂料,与空气中的湿气接触后固化,在基层表面形成一层坚固、柔韧的无接缝整体防水膜。
聚氨酯防水涂料应具有出厂合格证及厂家产品的认证文件，并复验。
5.1.2辅助材料：1密封膏:用于细部节点的密封处理。
2二甲苯或已酸乙酯:用于稀释和清洗工具．3聚酯无纺布、化纤无纺布、玻纤网格布．4水泥：425号普通硅酸盐水泥,用于配制水泥砂浆抹保护层。
5中砂：圆粒中砂,粒径２~３mm,含泥量不大于３%;用于配制水泥砂浆抹防护层。
第二节主要机具5.2.1小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。
第三节作业条件5.3.1地下防水层聚氨酯防水涂料冷作业施工，在地下水位较高的条件下涂刷防水层前，应先降低地下水位，做好排水处理,使地下水位降至防水层操作标高以下３0０mｍ,并保持到防水层施工完.5.3.2涂刷防水层的基层应按设计抹好找平层,要求抹平、压光、坚实平整,不起砂，含水率低于9%，阴阳角处应抹成圆弧角。
5.3.3涂刷防水层前应将涂刷面上的尘土、杂物,残留的灰浆硬块,有突出的部分处理、清扫干净。
5.3.4涂刷聚氨酯不得在淋雨的条件下施工,施工的环境温度不应低于5℃,操作时严禁烟火。
第四节操作工艺5.4.1工艺流程：5.4.2基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净,并用干净的湿布擦一次,经检查基层无不平、空裂,起砂等缺陷,方可进行下道工序。
5.4.3涂膜防水层施工：1附加涂膜层:穿过墙、顶、地的管根部，地漏、排水口、阴阳角,变形缝并薄弱部位,应在涂膜层大面积施工前,先做好上述部位的增强涂层(附加层)。
附加涂层做法:是在涂膜附加层中铺设玻璃纤维布,涂膜操作时用板刷刮涂料驱除气泡，将玻璃纤维布紧密地粘贴在基层上，阴阳角部位一般为条形，管根为块形，三面角,应裁成块形布铺设,可多次涂刷涂膜。
聚氨酯膜防水施工技术交底
聚氨酯膜防水施工技术交底一、施工材料及机具（一）、施工材料1.主体材料: 聚氨酯防水涂料属于中高档双组分反应型厚质涂膜, 它是由甲组分和乙组分按一定比例混合, 均匀搅拌后, 涂布在基层上, 经反应而成旳一种橡胶状弹性防水涂料。
2.无机铝盐（微膨胀型）防水剂: 是由铝、铁、钙等无机高分子金属盐及多种无机盐类按一定比例配合, 经化合反应制成旳防水剂, 呈淡黄色由状液体, 将其掺入到水泥砂浆找平层中, 经一系列化学反应, 产生旳物质能堵塞水泥砂浆旳孔隙, 阻断渗水通道, 从而提高水泥砂浆旳基层旳抗渗透性, 使基层含水率较快到达施工规定。
3、涤纶无纺布: 又叫聚酯纤维无纺布。
是由涤纶纤维加工制成旳。
它是阴阳角、变形缝等部位旳附加增强材料。
4.聚乙烯泡沫塑料片材：它是由聚乙烯树脂和化学助剂等, 经捏合、混炼、挤出成型和盐浴发泡等工序加工制成旳。
其厚度为5～6㎜, 宽度为800～900㎜。
重要用于地下构造外墙防水涂膜旳保护层。
（二）、施工工具:聚氨酯防水涂膜施工所用工具见下表:二、施工准备（一）、基层规定及处理1.为防止地下水旳渗透, 减少基层旳渗透率, 可在水泥砂浆找平层中掺入一定配合比旳无机铝盐防水剂（水泥: 中砂: 无机铝盐防水剂: 水=1: 3: 0.3～.035）, 使基层含水率降至9%如下, 保证基层干燥。
2、基层应结实、平整、洁净。
抹水泥砂浆找平层要随打随压光, 不得有空鼓、起砂、掉灰等缺陷；基层表面旳平整度可用2m长靠尺检查, 规定靠尺与基层旳空隙≤5㎜, 超过时应将表面凿毛, 清水冲洗, 弥补水泥素浆后, 用水泥砂浆找平；对基层表面旳灰尘、油污、铁锈等, 应在涂布防水层之前彻底清除。
3.阴阳角部位应做成r=10㎜旳圆角或八字角。
（二）、施工作业旳条件1.在地下工程防水施工期间, 应做好排水工作, 使地下水位降至涂膜防水层底部最低标高如下300㎜, 以利于防水涂料旳充足固化。
施工完毕, 须待涂层完全固化成膜后, 才可撤掉排水装置, 结束排水工作。
聚氨酯灌浆料配方
1.聚氨酯灌浆材料概况聚氨酯灌浆材料是由聚氨酯预聚体与添加剂(溶剂、催化剂、缓凝剂、表面活性剂、增塑剂等)组成的化学浆液。
一般是单液型。
其主要成分是过量二异氰酸酯(或多异氰酸酯)与聚醚多元醇反应而制得的端异氰酸酯基(NCO)预聚体。
也可以是双液型,即由预聚体与固化剂(及促进剂)组成。
在灌浆过程中,把聚氨酯灌浆材料注入缝隙或疏松多孔性地基中时,这种预聚体的端NCO基与缝隙表面或碎基材中的水分接触,发生扩链交联反应,最终在混凝土缝隙中或基材颗粒的孔隙间形成有一定强度的凝胶状固结体。
聚氨酯固化物中含有大量的氨基甲酸酯基、脲基、醚键等极性基团,与混凝土缝隙表面以及土壤、矿物颗粒有强的粘接力,从而形成整体结构,起到了堵水和提高地基强度等作用。
并且,在相对封闭的灌浆体系中,反应放出的二氧化碳气体会产生很大的内压力,推动浆液向疏松地层的孔隙、裂缝深入扩散,使多孔性结构或裂缝完全被浆液所填充,增强了堵水效果。
浆液膨胀受到限制越大,所形成的固结体越紧密,抗渗能力及压缩强度越高。
聚氨酯化学灌浆材料可分为水溶性(亲水性)和油溶性(疏水性)2大类。
这2类聚氨酯预聚体材料虽然都能用于防水、堵漏、地基加固,但2者也有差别。
通常,油溶性聚氨酯灌浆材料的固结体强度大,抗渗性好,多用于加固地基、防水堵漏兼备的工程;水溶性聚氨酯灌浆材料亲水性好,包水量大,适用于潮湿裂缝的灌浆堵漏、动水地层的堵涌水、潮湿土质表面层的防护等。
根据施工需要,也可把水溶性聚氨酯灌浆材料与油溶性聚氨酯灌浆材料按合适的比例混合后进行灌浆施工。
2 水溶性聚氨酯灌浆材料水溶性聚氨酯浆材的突出特点之一是易分散于水中,遇水自乳化,立即进行聚合反应。
固结物具有良好的弹性、抗渗性、耐低温性,对岩石、混凝土、土粒等具有良好的粘接性能,灌浆后对水质无污染;特点之二是固结物具有弹性止水和膨胀止水的双重作用。
水溶性聚氨酯灌浆与水玻璃、丙凝等灌浆相比,主要有以下几个优点:a.可在大量水存在的条件下与水反应,固化后形成不透水的固结层,可以封堵涌水;b.固化反应的同时产生二氧化碳气体,封闭的灌浆体系中初期的气体压力把低黏度浆液进一步压进细小裂缝深处以及疏松地层的孔隙中,使多孔性结构或地层充填密实,后期的气泡包封在胶体中,形成体积庞大的弹性固化物;c.在含大量水的地层处理中,可选择快速固化的浆液,它不会被水冲稀而流失;形成的弹性固结体,能充分适应裂缝和地基的变形;d.浆液黏度可调,可灌1mm左右的细缝;固化速度调节方便;e.施工设备简单,投资费用少。
聚氨酯注浆止水工艺

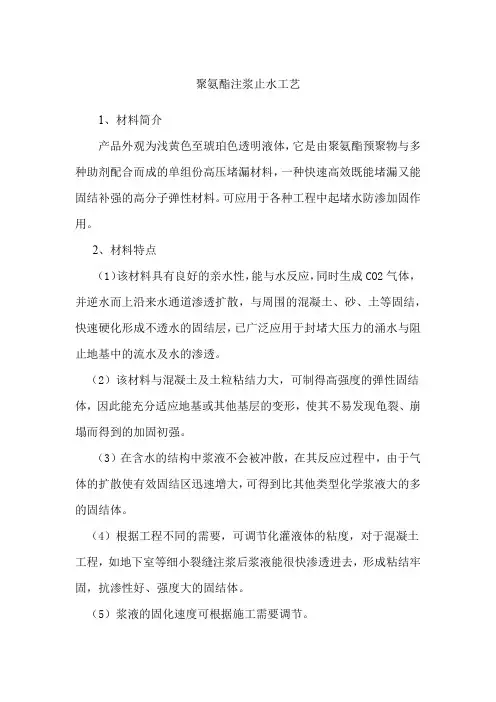

聚氨酯注浆止水工艺1、材料简介产品外观为浅黄色至琥珀色透明液体，它是由聚氨酯预聚物与多种助剂配合而成的单组份高压堵漏材料，一种快速高效既能堵漏又能固结补强的高分子弹性材料。
可应用于各种工程中起堵水防渗加固作用。
2、材料特点（1）该材料具有良好的亲水性，能与水反应，同时生成CO2气体，并逆水而上沿来水通道渗透扩散，与周围的混凝土、砂、土等固结，快速硬化形成不透水的固结层，已广泛应用于封堵大压力的涌水与阻止地基中的流水及水的渗透。
（2）该材料与混凝土及土粒粘结力大，可制得高强度的弹性固结体，因此能充分适应地基或其他基层的变形，使其不易发现龟裂、崩塌而得到的加固初强。
（3）在含水的结构中浆液不会被冲散，在其反应过程中，由于气体的扩散使有效固结区迅速增大，可得到比其他类型化学浆液大的多的固结体。
（4）根据工程不同的需要，可调节化灌液体的粘度，对于混凝土工程，如地下室等细小裂缝注浆后浆液能很快渗透进去，形成粘结牢固，抗渗性好、强度大的固结体。
（5）浆液的固化速度可根据施工需要调节。
（6）施工时采用单给分灌浆设备，易清洗，工艺简单易行，综合费用较低。
（7）固结体在水中浸泡对人体无害、无毒、无污染。
3、施工操作工艺及要点施工工艺：确定漏水点→清理渗漏基面→钻孔→清洗→安装灌浆接嘴→高压灌注发泡浆料→观察→补漏→拆灌浆嘴→槽孔修补→检查→验收施工要点（1）打准渗水点，把渗水部位，清理干净。
（2）用快速堵漏剂预埋注浆管，间距应根据实际情况而定，一般1米左右（3）用电动高压注浆泵，将水溶性聚氨酯堵漏剂从注浆管中注入混凝土空缝，直到压不进为止（注入率≤0.011/min）随即关闭阀门，24小时后割除（去除）注浆咀。
（4）为达到长期防水目的，可再在施工面面上涂刷聚氨酯防水层。
（5）注浆完毕及时用溶剂清洗设备与工具。
（6）施工现场保持通风，注意防火，严禁火种。
高压注浆堵漏工法（1）本工法是利用高压灌注机所产生的巨大压力，将材料送至壁体的缝隙中间部位，使材料中间部位为中心向四周扩散，材料与水快速反应硬化后，填实空隙达到加固地基，堵漏防渗的效果。
水溶性聚氨酯化学灌浆材料概括[工程类精品文档]
![水溶性聚氨酯化学灌浆材料概括[工程类精品文档]](https://img.taocdn.com/s3/m/39c7e07ecaaedd3383c4d35b.png)

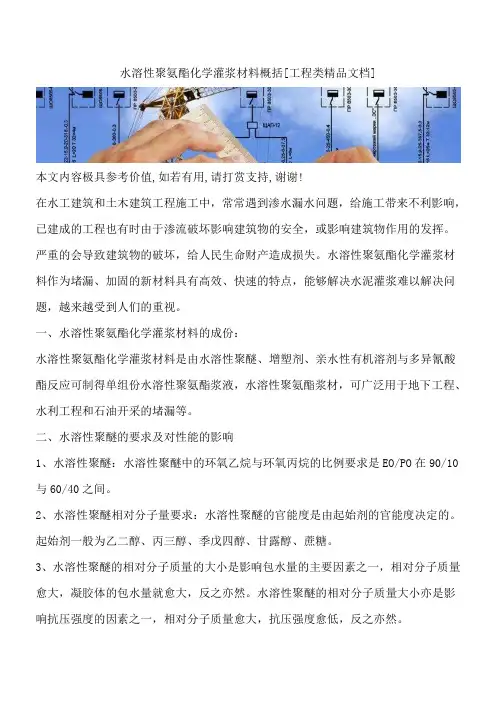

水溶性聚氨酯化学灌浆材料概括[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!在水工建筑和土木建筑工程施工中，常常遇到渗水漏水问题，给施工带来不利影响，已建成的工程也有时由于渗流破坏影响建筑物的安全，或影响建筑物作用的发挥。
严重的会导致建筑物的破坏，给人民生命财产造成损失。
水溶性聚氨酯化学灌浆材料作为堵漏、加固的新材料具有高效、快速的特点，能够解决水泥灌浆难以解决问题，越来越受到人们的重视。
一、水溶性聚氨酯化学灌浆材料的成份：水溶性聚氨酯化学灌浆材料是由水溶性聚醚、增塑剂、亲水性有机溶剂与多异氰酸酯反应可制得单组份水溶性聚氨酯浆液，水溶性聚氨酯浆材，可广泛用于地下工程、水利工程和石油开采的堵漏等。
二、水溶性聚醚的要求及对性能的影响1、水溶性聚醚：水溶性聚醚中的环氧乙烷与环氧丙烷的比例要求是EO/PO在90/10与60/40之间。
2、水溶性聚醚相对分子量要求：水溶性聚醚的官能度是由起始剂的官能度决定的。
起始剂一般为乙二醇、丙三醇、季戊四醇、甘露醇、蔗糖。
3、水溶性聚醚的相对分子质量的大小是影响包水量的主要因素之一，相对分子质量愈大，凝胶体的包水量就愈大，反之亦然。
水溶性聚醚的相对分子质量大小亦是影响抗压强度的因素之一，相对分子质量愈大，抗压强度愈低，反之亦然。
三、水溶性聚氨酯化学灌浆材料的制备1、甲苯二异氰酸酯滴加要求：水溶性聚醚与普通的聚醚相比含有大量伯羟基，反应活性较高，与甲苯二异氰酸酯(TDI)反应很剧烈，因此，甲苯二异氰酸酯必须滴加或分批加入。
2、反应温度和时间的控制及对材料的性能的影响：反应温度和反应时间是影响浆材性能的重要因素。
温度过高或反应时间过长，预聚体的粘度增加，甚至产生爆聚或水溶性差等现象。
由于反应初期，反应激烈，体系中－NCO含量迅速下降；而反应后期，因体系中反应物浓度下降，粘度增加，反应逐渐平缓。
3、反应工艺：将一定比例的水溶性聚醚和增塑剂放入反应釜中，温度升到工艺要求时开始滴加多异氰酸酯，滴加完毕将温度再升高至90度，并保温2小时，将温度降下来后即可出料，并保存于干燥的包装桶中。
国内聚氨酯灌浆材料的种类及其应用领域
国内聚氨酯灌浆材料的种类及其应用领域由于我国对防水堵漏的要求越来越高，因此聚氨酯灌浆材料被广泛的应用。
本文主要介绍了聚氨酯灌浆材料的分类，聚氨酯灌浆材料主要分为普通亲水型、普通疏水型、双组份、环保型和无溶剂等类型；本文然后简单介绍了其在民用建筑、水利水电和煤炭矿业等方面的应用；本文最后简单介绍了聚氨酯灌浆材料施工过程中注意事项。
标签：堵漏；聚氨酯；灌浆料；甲苯二异氰酸酯；分类；应用1 引言聚氨酯灌浆材料是一种新型高分子材料，它的主要成分是聚氨酯预聚体，该预聚体主要是多异氰酸酯和聚醚或聚酯多元醇制备得到，其特点是渗透性较好、粘结效果好、防水性能好等，因此这种灌浆材料已经得到广泛的应用。
近几年来，我国很多生产聚氨酯原料的企业逐渐增多，这样使聚氨酯预聚体的种类得到拓展，并且获得很多特殊性能的聚氨酯预聚体，从而推动了我国聚氨酯灌浆材料的发展，同时拓宽了聚氨酯灌浆材料的应用领域，如其可以应用于民用建筑、水利水电和地铁隧道等领域[1]。
2 聚氨酯灌浆材料的分类我国聚氨酯灌浆材料开始是由天津大学等单位首先研发成功的，他们主要生产了一种氰凝材料，到目前为止我国聚氨酯灌浆行业已经经历四十多年的发展。
通过研究人员不断的研究开发，他们已经成功开发了多种聚氨酯灌浆料，主要包括普通型亲水性聚氨酯灌浆料、普通型疏水性聚氨酯灌浆料、双组份聚氨酯抢险加固灌浆料、环保型聚氨酯灌浆料和无溶剂型聚氨酯灌浆料等。
2.1 普通型亲水性聚氨酯灌浆材料研究人员首先利用甲苯二异氰酸酯与高分子量亲水性聚醚多元醇通过缩聚反应生成的聚氨酯预聚体，然后他们利用这种预聚体与多种助剂共混制备了普通型亲水性聚氨酯灌浆材料。
普通型亲水性聚氨酯灌浆材料的粘度较小，渗透能力较强，该材料稳定性较好而能储存较长时间，原料价格低廉，亲水性能较强，包水量较多且弹性较好，因此其在潮湿裂缝的防水堵漏方面得到了广泛的应用。
虽然这种灌浆材料具有很多优点，但是其含有游离的甲苯二异氰酸酯和易挥发的助剂，对环境和人员具有较大的危害，因此随着人们环保意识的增强而逐渐被限制使用。
水溶性聚氨酯施工工艺
产品简介聚氨酯化学灌浆资料是由多氰酸酯和多羟基聚醚进行化学合成的高分子注浆堵漏资料。
该资料遇水后发生化学反应，形成弹性胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏补强资料。
聚氨酯灌浆资料是应用于岩上、土木建筑工程中起堵水、防渗、加固作用的一种新式灌浆资料。
它遇水后马上反应，体积迅速膨胀，生成一种不溶于水、有较高强度和弹性的凝胶体。
广泛应用于地下工程的防水堵漏、建筑物地基加固、复杂地层的坚固、大坝基础加固地道防范滴水、破碎体加固、地下铁道基础加固、桥基加固和裂缝补强、矿井建设中的止水和加固等方面。
二、聚氨酯灌浆资料分类：聚氨酯灌浆资料分水溶性和油溶性两种，二者都能防水、堵漏、加固地基。
水溶性聚氨酯灌浆资料包水量大、浸透半径大。
油溶性聚氨酯灌浆资料形成的固结体强度大、抗渗好，适用于加固地表和防水兼备的工程。
适用于堵填动水层的涌水和土质表面层的防范。
二、特点1、浆液遇水后自行分别、乳化、发泡，马上进行化学反应，形成不透水的弹性胶状固结体，有优异的止水性能。
2、反应后形成的弹性胶状固结体有优异的延伸性、弹性及抗渗性、耐低温性，在水中永久保持原形。
3、与水混杂后粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。
4、浆液遇水反应形成弹性固结体物质的同时，释放CO2 气体，借助气体压力，浆液可进一步压进结构的空隙，使多孔性结构或地层能完好充填密实。
拥有二次浸透的特点。
5、浆液的膨胀性好，包水量大，拥有优异的亲水性和可灌性，同时浆液的粘度、固化速度可以依照需要进行调治。
6．聚氨酯与土粒粘合力大、形成高强度弹性固结体，防范地基变形、龟裂、崩坏，从而使地基获取补强。
7．浆液的粘度、固化速度可以调治。
注浆设备与工艺简单，投资花销少。
8．油溶性聚氨酯灌浆资料由主浆液与促进剂两种组份组成，水溶性聚氨酯灌浆资料是属于单组份资料。
三、主要技术性能水溶性 20水溶性 15油溶性外观淡黄色透明液淡黄色透明液黄色透明液体体体密度 (g/cm3)粘度 (Pas/20 ℃ )凝固时间 ( 可调治范20-120020-1200几秒 - 几十分围秒 )抗压强度 (MPa)┄┄12-24抗渗强度 (MPa)┄┄≥包水量 ( 倍)≥20≥15┄四、运用范围1、各种建筑物与地下混凝土工程的裂缝、伸缩缝、施工缝、结构缝的堵漏密封。
油溶性聚氨酯注浆堵漏材料
油溶性聚氨酯注浆是以二异氰酸酯与聚醚多元醇经化学聚合反应形成含异氰酸根的高分子化合物（氰凝）。
该材料遇水后立即反应产生气体，体积膨胀并生成一种不溶于水并具有一定强度的发泡体，用于止水和快速堵漏。
产品特性①粘度低，遇水(或潮汽)迅速反应而胶凝、膨胀。
②与基层粘结力好、韧性高、综合性能优异。
③膨胀率大，正常与水反应浆液可以形成不小于20倍泡沫体，因而可以充填裂缝，起到防水堵漏的作用。
④单液注浆、施工设备简单，适用于手动或电动灌浆泵及其它灌浆设备。
适用范围：通常用于地下室、厨卫间、水池、建筑工程的变形缝、施工缝、及其它裂缝等地方的快速防水堵漏，油溶性聚氨酯注浆液也可用于干燥裂缝的填充补强。
执行标准：JC/T 2041-2010产品规格：5kg/罐、10kg/罐、20kg/罐河南宏达新防水材料有限公司成立于2018年，是一家集研发、生产、销售、材料内部专供、施工与一体专业化建筑防水生产企业。
拥有一流的研发技术团队、高端的堵漏材料和堵漏设备。
公司拥有专业的技术施工团队，配备先进的防水器械设备，积累了丰富的施工经验和安全管理经验，针对不同的建筑情况采取科学的施工措施。
服务的客户大多是国内外知名企业，从厂房、办公楼、酒店、市政、桥梁、隧汇报煤炭矿山、电力化工到仓储物流，工程业绩遍布全国各地。
我们用心专注每一位客户，为客户竭诚提供建筑防水系列服务，施工技术处于国内先进水平。
公司生产的防水卷材系列、防水涂料系列、堵漏材料系列、机具设备，均处于国内先进行列。
河南宏达新防水，铸就百年工程。
我们本着不畏惧、不言难的企业精神，给你温暖、给你阳光的企业理念，让客户满意，让员工幸福，以此回报社会。
公司优势：河南省项城市贾岭镇是防水发源地，被誉为“防水之乡”，生产基地坐落于项城市丁集镇关庄，地理位置占据优势，公司有先进。
聚氨酯发泡灌浆
产品简介：水性注浆液是由氰酸酯和多羟基聚醚进行化学合成的高分子注浆堵漏材料。
该材料遇水后迅速膨胀发泡凝固堵塞其裂缝和毛细孔，形成弹性胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏材料。
产品特征：1、浆液遇水后立刻发生反应发泡膨胀阻隔漏水。
2、形成的弹性胶状固结体有良好的延弹性及抗渗性、耐低温性，在水中永久保持原形。
3、粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。
4、适用于单液型高压灌注机。
适用范围：WPU-110为单组份快发注浆液，应用于涌水防水堵漏。
WPU-116为单组份注浆液，应用于涌水和一般防水堵漏。
WPU-118(100%环保新材料)为单组份慢发泡注浆液，应用于一般防水堵漏。
本产品适合任何含水和漏水的混凝土裂缝、隧道、地铁、大坝、桥梁、地下室、卫生间、伸缩缝等；在水压大情况下，可加适量催化剂，迅速发泡膨胀凝固。
使用方法：清理漏水部位污物寻找漏水处，每隔10-30cm钻眼埋针头，将灌浆料根据用量倒入注浆机料杯中，连接针头，启动灌浆，当漏水点或邻孔露出浆液，停机。
注意事项：1、施工时穿戴防护器具（如手套、护目镜），避免皮肤直接接触，如有沾染应以大量清水冲洗。
2、本产品为溶剂性材料，施工时必须注意通风及远离火源。
材料未固化前，施工区周围不得使用明火。
3、建议开启后须立即封盖，防止固化。
4、切勿将已倒出的浆料和其他溶剂又倒回桶内。
5、贮运在干燥阴凉处,防雨火、防挤压。
保质期为半年。
产品简介：油性注浆液是由高活性聚醚、固化剂、补强剂进行化学合成的高分子注浆堵漏材料。
该材料遇水或空气后膨胀发泡凝固堵塞其裂缝和毛细孔，形成刚性不收缩胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏补强材料。
产品特征：1、浆液遇空气后发生反应发泡膨胀阻隔漏水。
2、形成的钢性胶状固结体有良好的强度及抗渗性、耐低温性，永久保持原形。
3、粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。
水溶性聚氨酯防水堵漏施工方案
水溶性聚氨酯防水堵漏施工方案一、化学灌浆楼板及地下室底板、顶板、砼墙体、防水堵漏：混凝土建筑物裂缝，孔隙是导致砼体建筑物损坏的主要原因，裂缝孔隙是完全无规格的，一般传统堵漏方水是将裂缝或漏水处凿开，进行表面堵漏，但结果是堵住这里，那里开始渗漏。
因为不是再砼体同倍，裂缝是无规则运行，从相对薄弱部位渗出，一般不采用这种方法。
二、采用化学高压灌浆法堵漏：1、注浆适用地下室、车库、楼板、砼体墙，以水溶性聚氨酯为主剂的多种化学材料，用特定的高压器具、等量注入渗漏部位，使其填补充实渗透漏的裂缝中。
2、水溶性聚氨酯化学灌浆材料是由多氰酸酯和多羟基聚醚进行化学合成的高分子注浆堵漏材料。
该材料遇水后发生化学反应，形成弹性胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏补强材料。
3、利用高压灌注机所产生的巨大压力，将药剂送至壁体裂缝的中间部位，使药剂以裂缝中间部位为中心向四周扩散。
药剂与水快速反应硬化后，将裂缝永久性堵住。
灌注压力高、流量大，可快速止水，3.2根据结构的厚度，缝道的宽窄、流量的大小，等不同的情况定位，决定钻孔的深度以及布孔的间距密度进行灌浆。
4、浆液遇水后自行分散、乳化、发泡，立即进行化学反应，形成不透水的弹性胶状固结体，有良好的止水性能；反应后形成的弹性胶状固结体有良好的延伸性、弹性及抗渗性、耐低温性，在水中永久保持原形；与水混合后粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染；5、浆液遇水反应形成弹性固结体物质的同时，释放co2气体，借助气体压力，浆液可进一步压进结构的空隙，使多孔性结构或地层能完全充填密实。
具有二次渗透的特点；浆液的膨胀性好，包水量大，具有良好的亲水性和可灌性，同时浆液的粘度、固化速度可以根据需要进行调节，从而达到堵漏效果。
三、施工注意事项：1、注浆前应对注浆系统全面细致地检查一遍。
注浆阀、管及压力表等器件的接头部分是否牢固?扎头是否拧紧?否则会引起爆管或串浆事故。
聚氨酯防水材料与施工技术-灌浆材料种类
化学浆材
溶液型。化学浆液较粒状浆材配成的浆液不易出 现颗粒的离析，一般粘度较低，易于进入土体的 细小裂隙或孔隙之中，浆液注入能力较强。
常见化学浆材种类及其特点
水玻璃注浆浆液是注浆中最早使用的一种化学浆液，具 有价格低廉、渗入性较好等优点，且无毒、操作简便、 易于掌握，是目前使用最广的化学浆液之一，广泛应用 于地基、水坝、隧道、桥梁、矿井等工程施工，但力学 强度不够理想（脆性大，弹性差）。这类浆液是以含水 硅酸钠(水玻璃)为主剂，另外加入胶凝剂以形成凝胶体 。常见种类: 硅酸钠(Na2O•nSiO2最为常用)水玻璃、 硅酸 钾(K2O•nSiO2)水玻璃等，无机胶凝剂有氯化钙、铝酸钠 、氟硅酸、磷酸、草酸、硫酸铝等，有机胶凝剂有醋酸 、酸性有机盐、有机酸酯、醛类（乙二醛类）、聚乙烯 醇等。
（ 4 ）水泥的其他外加剂 根据工程需要，往往在水泥浆中加入其他一些外加剂 ，如缓凝剂、流动剂、加气剂、膨胀剂、防析水剂等（ 表 8-8 ），以满足注浆工程的特殊需要， 值得注意的是 由于具体使用的水泥品种和牌号、出厂日期以及各种添 加剂的质量不尽相同，故使用之前应根据施工条件的具 体情况，先进行小型实验，以确定切实可行的配方。
水泥的分散剂和悬浮剂根据工程需要往往在水泥浆中加入其他一些外加剂如缓凝剂流动剂加气剂膨胀剂防析水剂等表88以满足注浆工程的特殊需要值得注意的是由于具体使用的水泥品种和牌号出厂日期以及各种添加剂的质量不尽相同故使用之前应根据施工条件的具体情况先进行小型实验以确定切实可行的配方
灌浆材料 指在Leabharlann 力作用下注入地层、岩石或构筑物的缝隙
（ 3 ）水泥的分散剂和悬浮剂
纯水泥浆由水和水泥按一定的比例混合而成，常用的 水灰比变化在 0.5 ∶ 1 ～ 5 ∶ 1 之间，高水灰比仅对 提高浆液的可灌性有利，而对岩土加固意义不大。为了 降低水泥浆的粘度，提高浆液的流动性，增加浆液的可 注性，往往要加入分散剂。另外单液水泥浆易沉淀析水 ，为了使水泥颗粒能较长时间悬浮于水中，就需要加入 悬浮剂。实际上分散剂跟悬浮剂很难严格区别开来，有 些药剂加入水泥浆之后，既能起到分散作用，又能起到 悬浮作用。悬浮剂有膨润土、高塑粘土。分散剂（塑化 剂）常用亚硫酸盐纸浆废液、食糖、硫化钠等，以增加 浆液的可注性。
油性聚氨酯堵漏剂(灌浆)
油性聚氨酯堵漏剂（灌浆）
系属低溶剂、单液型（油性）聚氨酯注浆液，与水作用后，迅速膨胀堵塞其裂缝，达到止水、增强结构补强之目的；亦可与低量催化剂配合使用，依实际施工需要来调整发泡速度，以期达到止漏之功用。
应用范围：
1、封填隧道、地铁、地下室、砖材等、混凝土构件上干、湿之裂缝，实际砌合所有接触面。
2、阻绝漏水。
3、封填潮湿之接缝。
4、有水压式地下水流之裂缝注射，可配合催化剂使用，在3秒内形成泡沫，与水接触后10分钟内，可完全膨胀及凝固。
产品特性：
1、粘度低与水接触立刻起化学反应而膨胀。
2、高膨胀率、韧性佳、结构补强好、不收缩。
3、与基材黏着力强且抗化学性佳（可抗饮用水、海水、废水、稀释之酸碱性化学品）。
4、与饮用水接触之区域外亦可使用。
5、适用于单液式注浆机具。
物性：
1、比重（23℃）1.1
2、黏度（23℃，mPas）250~350
3、与水混合比（重量比；UPC-02／水）40／1
4、硬化泡体密度（g/cm3）0.08~0.12
5、膨胀率10~20倍
6、混合时间（与2%水混合）20~40 秒
7、上升时间3分
8、硬化时间20分
9、操作温度（℃）0~50℃10、可用于混凝土、天然或人造石、砖材及石膏建材。
聚氨酯化学灌浆灌浆材料简介
聚氨酯化学灌浆灌浆材料简介1.聚氨酯灌浆材料概况聚氨酯灌浆材料是由聚氨酯预聚体与添加剂(溶剂、催化剂、缓凝剂、表面活性剂、增塑剂等) 组成的化学浆液。
一般是单液型。
其主要成分是过量二异氰酸酯(或多异氰酸酯) 与聚醚多元醇反应而制得的端异氰酸酯基(NCO) 预聚体。
也可以是双液型,即由预聚体与固化剂(及促进剂) 组成。
在灌浆过程中,把聚氨酯灌浆材料注入缝隙或疏松多孔性地基中时,这种预聚体的端NCO 基与缝隙表面或碎基材中的水分接触,发生扩链交联反应,最终在混凝土缝隙中或基材颗粒的孔隙间形成有一定强度的凝胶状固结体。
聚氨酯固化物中含有大量的氨基甲酸酯基、脲基、醚键等极性基团,与混凝土缝隙表面以及土壤、矿物颗粒有强的粘接力,从而形成整体结构,起到了堵水和提高地基强度等作用。
并且,在相对封闭的灌浆体系中,反应放出的二氧化碳气体会产生很大的内压力,推动浆液向疏松地层的孔隙、裂缝深入扩散,使多孔性结构或裂缝完全被浆液所填充,增强了堵水效果。
浆液膨胀受到限制越大,所形成的固结体越紧密,抗渗能力及压缩强度越高。
聚氨酯化学灌浆材料可分为水溶性(亲水性) 和油溶性(疏水性) 2 大类。
这2 类聚氨酯预聚体材料虽然都能用于防水、堵漏、地基加固,但2 者也有差别。
通常,油溶性聚氨酯灌浆材料的固结体强度大,抗渗性好,多用于加固地基、防水堵漏兼备的工程;水溶性聚氨酯灌浆材料亲水性好,包水量大,适用于潮湿裂缝的灌浆堵漏、动水地层的堵涌水、潮湿土质表面层的防护等。
根据施工需要,也可把水溶性聚氨酯灌浆材料与油溶性聚氨酯灌浆材料按合适的比例混合后进行灌浆施工。
2 水溶性聚氨酯灌浆材料水溶性聚氨酯浆材的突出特点之一是易分散于水中,遇水自乳化,立即进行聚合反应。
固结物具有良好的弹性、抗渗性、耐低温性,对岩石、混凝土、土粒等具有良好的粘接性能,灌浆后对水质无污染;特点之二是固结物具有弹性止水和膨胀止水的双重作用。
水溶性聚氨酯灌浆与水玻璃、丙凝等灌浆相比,主要有以下几个优点:a.可在大量水存在的条件下与水反应,固化后形成不透水的固结层,可以封堵涌水;b.固化反应的同时产生二氧化碳气体,封闭的灌浆体系中初期的气体压力把低黏度浆液进一步压进细小裂缝深处以及疏松地层的孔隙中,使多孔性结构或地层充填密实,后期的气泡包封在胶体中,形成体积庞大的弹性固化物;c.在含大量水的地层处理中,可选择快速固化的浆液,它不会被水冲稀而流失;形成的弹性固结体,能充分适应裂缝和地基的变形;d.浆液黏度可调,可灌1 mm左右的细缝;固化速度调节方便;e.施工设备简单,投资费用少。
疏水性聚氨酯灌浆料
疏水性聚氨酯灌浆料产品特点1. 单组分，无需计量混合。
固化后发泡率大，不收缩。
2. 具有良好的疏水性能，化学稳定性高，强度高，韧性好。
3. 具有较大的渗透半径和凝固体积比，遇水发生化学反应释放出CO2，气体产生的压力推动浆液向裂缝深处扩散，形成坚韧的固结体。
4. 耐酸、碱和有机溶剂，耐化学腐蚀性好，可用于海水或污水工程中，确保长期止水。
5. 与混凝土基层及门窗、金属等各种建材粘结性能优异。
6. 灌浆料的粘度及固化速度可根据工程需要调节。
成分聚醚多元醇、多异氰酸酯及多种助剂。
适用范围1. 混凝土顶板、砖石结构等水位不稳定的间歇性渗漏的场合。
2. 用于门窗框漏水、墙面漏水的填充封闭治理。
3. 水池、水塔、地下室、防空洞等建筑物的灌缝堵漏。
4. 建筑工程的变形缝、施工缝、结构裂缝的堵漏及补强。
5. 港口、码头、桥墩、大坝、水电站灌浆填充堵漏与加固。
6. 地质钻探中护壁堵漏，石油开采中的选择性堵水及矿井中止水等。
施工工艺灌浆堵漏施工一般程序：裂缝表面处理→钻孔→安装灌浆咀→封闭→灌浆→拆咀→封孔。
(1) 找出并标示好裂缝漏水点，把裂缝周围表面清理干净；(2) 沿裂缝两侧钻孔，钻头直径10 mm（采用1064或B8咀）或14 mm （采用A10咀）。
孔深为壁厚1/3-2/3,孔距200-300mm。
(3) 安装灌浆咀（止水针头），不能打孔时用稳挡水（堵漏型）预埋灌浆咀，间距根据实际情况而定，一般为200 mm～400 mm；(4) 裂缝漏水量较大时，可采用水不漏进行临时性堵漏处理，防止跑浆；(5)本产品已加有催化剂，可满足一般施工需要，若想加快固化速度，可现场添加微量催化剂。
注意事项1. 操作人员应配戴防护眼镜、橡胶手套、胶鞋、工作服等劳保用品，以防止浆液接触皮肤。
如不慎溅入眼内，应立即用清洁水冲洗并尽快去医院治疗。
2. 施工现场应保持通风，严禁烟火。
包装贮存1. 本产品用铁桶包装，16kg/桶；2．贮存在干燥阴凉处，保质期为12个月。
聚氨酯防水材料与施工技术-灌浆材料种类共43页
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
聚氨酯防水材料与施工技术-灌浆材料 种类
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
Eቤተ መጻሕፍቲ ባይዱD
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灌浆材料
主剂 加入助剂
加入溶剂 浆液
固结 一定温度和压力
结石体
灌浆材料固结过程示意图
理想灌浆材料的具备条件
(1)浆液的初始粘度低、流动性好、可注性强，能 渗透到细小的裂隙或孔隙内； (2)凝胶时间可以在几秒—几十分钟范围内任意调 整，并能准确控制； (3)稳定性好，在常温、常压下较长时间存放不改 变其基本性质，存放受温度的影响小； (4)无毒、无臭、不污染环境；
水泥浆液
注浆工程中最常用的是普通硅酸盐水泥。水泥浆在各 种灌浆材料中使用最广,多用于岩石、基础或构筑物的加 固及防渗堵漏、堤坝的接缝处理、后张法预应力混凝土的 孔道灌浆以及制作压浆混凝土等。主要性能如下： （1） 材料来源广泛，成本较低，无毒性，施工工艺 简单方便。 （2） 黏度随水灰比而变，可小至16s，大至139s。 （3） 凝结时间随水灰比的增加而延长，从数小时到 结石率可达99%· （6） 稳定性差，易沉淀析水，在地下水流速较大的 条件下注浆时，浆液易受水的冲刷和稀释。
（ 3 ）水泥的分散剂和悬浮剂
纯水泥浆由水和水泥按一定的比例混合而成，常用的 水灰比变化在 0.5 ∶ 1 ～ 5 ∶ 1 之间，高水灰比仅对 提高浆液的可灌性有利，而对岩土加固意义不大。为了 降低水泥浆的粘度，提高浆液的流动性，增加浆液的可 注性，往往要加入分散剂。另外单液水泥浆易沉淀析水 ，为了使水泥颗粒能较长时间悬浮于水中，就需要加入 悬浮剂。实际上分散剂跟悬浮剂很难严格区别开来，有 些药剂加入水泥浆之后，既能起到分散作用，又能起到 悬浮作用。悬浮剂有膨润土、高塑粘土。分散剂（塑化 剂）常用亚硫酸盐纸浆废液、食糖、硫化钠等，以增加 浆液的可注性。
纯水泥浆的基本性能
纯水泥浆是指不包括附加剂，只有水泥和水调制而 成的浆液，随着水灰比的增大，水泥浆的粘度、密度、结 石率、抗压强度等明显降低，初凝、终凝时间逐步延长。
外加剂
为了满足实际工程需要，一般都要加入外加剂来 调节水泥浆的性能。 （ 1 ）水泥的速凝剂，是一种能够缩短水泥凝固时间的化 学药剂。水泥速凝剂的种类很多，有氯化钙、食盐、水玻 璃、纯碱、石膏、硫酸钠、碳酸钾、漂白粉等。复合特效 速凝剂有红星一号、阳泉 Ⅰ 形和“ 711 ”型速凝剂。在一 般情况下，水泥浆还是采用古老的办法，即是在水泥浆中 加入占水泥重量 5% 以下的氯化钙或占水泥重量 3% 以下 的水玻璃（水玻璃也是一种常用的速凝剂，加入量为 2% ～ 3% 时，凝固期可缩短 30% ～ 40% 。但如果加入量少 于 2% ，则有延长初凝时间的作用）。711 ”型速凝剂起 速凝作用的主要成分是铝酸钠，它是氧化铝与碳酸钠在高 温作用下的产物。
粘土浆 使用最早的灌浆材料。粘土的颗粒细,亲水性 好，易分散，制成的浆液稳定性好，价格低廉，但 其结石强度和粘结力都很低，抗渗压的能力也弱， 仅用于低水头的临时性防渗工程中。
粘土浆 粘土是一种重要的矿物原料。由多种水合硅酸 盐和一定量的氧化铝、碱金属氧化物和碱土金属氧 化物组成，并含有石英、长石、云母及硫酸盐、硫 化物、碳酸盐等杂质,其矿物成分主要为高岭石、 蒙脱石及伊利石。 粘土矿物的颗粒细小，常在胶 体尺寸(1nm－1000nm)范围内，呈晶体或非晶体 ，大多数是片状，少数为管状、棒状。 膨润土是一种水化能力极强、膨胀性大和分散 性很高的活性粘土，在国内外工程中被广泛采用。
（ 2 ）水泥的速凝早强剂 为了控制水泥浆的扩散范围，缩短注浆工程的时 间和提高注浆堵水效果，加入速凝早强剂将起到很 好的效果。一般水泥的速凝早强剂是复合附加剂， 品种如水玻璃、三乙醇胺加氯化钠及二水石膏加氯 化钙等，其对浆液的影响见表 8-7 。 三乙醇胺可 用与二乙醇胺混合液代替，成本可大大降低。
水泥浆 粘土浆 粒状材料 水泥粘土浆 灌浆材料 粉煤灰浆 水玻璃类 丙烯酰胺类 化学材料 环氧树脂类 聚氨酯类 木质素类 脲醛树脂类 丙烯酸树脂类
粒状浆材
由固体颗粒和水组成的悬浮液。由于固体颗粒悬浮在 液体中，所以这种浆液容易离析和沉淀，沉降稳定性 差，结石率低。另外，浆液中含固体颗粒尤其是较大 颗粒，使浆液难以进入土层细小裂隙和孔隙中。由于 这种浆液具有来源丰富、成本较低、工艺设备简单、 操作方使等特点，在各类工程中仍广泛使用。
水泥粘土浆
水泥黏土浆液是由水泥黏土按一定比例混合而成。作为加固注浆时 ，黏土掺量一般为5%~15%。由于黏土的分散性高，亲水性好，因 而沉淀析水性较小。水泥黏土浆液的稳定性大大提高。综合了水泥 浆的结石强度高和粘土浆的浆液稳定性好、价格便宜等优点，使用 范围比较广，并可根据不同要求选择不同的水泥-粘土配合比。 浆液凝胶体主要性能如下： （1） 黏度随水灰比及黏土用量而变，从0~65s之间可调。 （2） 凝结时间较长。 （3） 结石率比纯水泥浆液高，可达100%。 （4） 抗压强度可达13.6MPa。 （ 5 ）浆液无毒性，对地下水和环境无污染，较之使用化学药 剂为添加剂的浆液更安全。 （ 6 ）浆液材料来源丰富，价格低廉，采用单液注入工艺，设 备简单，操作方便；
理想灌浆材料的具备条件
(5)浆液对注浆设备、管道、混凝土结构物等无 腐蚀性，并容易清洗； (6)浆液固化时无收缩现象，固化后与岩体、混 凝土等有一定的粘结力； (7)结石体具有一定的抗压、抗拉强度，抗渗性 好，抗冲刷及耐老化性能好； (8)材料来源丰富，价格便宜； (9)配制方便、操作简单。
灌浆材料种类
（ 4 ）水泥的其他外加剂 根据工程需要，往往在水泥浆中加入其他一些外加剂 ，如缓凝剂、流动剂、加气剂、膨胀剂、防析水剂等（ 表 8-8 ），以满足注浆工程的特殊需要， 值得注意的是 由于具体使用的水泥品种和牌号、出厂日期以及各种添 加剂的质量不尽相同，故使用之前应根据施工条件的具 体情况，先进行小型实验，以确定切实可行的配方。
