AnsysWorkbench工程应用之——结构非线性(上):几何非线性(3)——屈曲

AnsysWorkbench工程应用之——结构非线性(上):几何非线性(3)——屈曲

AnsysWorkbench工程应用之——结构非线性(上):几何非线性(3)——屈曲本文可能是您能在网络上找到得有限元计算屈曲最详细最接地气得文章。

图惜原本计划将屈曲写入几何非线性一文,后来发现内容太多,所有拎出来单独做一个专题。

在屈曲计算中,特别是非线性屈曲计算中,很多初学者也和图惜一样,有很多疑问,此文将针对初学者常见的问题做通俗详细的解读,其中一定有您想要的答案。

1 屈曲的概念结构失稳即屈曲,最常见的便是压杆失稳现象。

压杆稳定示意图如下,在稳定点之前,支反力呈线性增长,逐渐达到一个极值,之后支反力降低,这个极值便是屈曲极限。

屈曲极限往往远小于材料的屈服强度,屈曲分析的目的在于找出结构的屈曲极限,分析出结构的安全载荷、或对结构进行相应优化设计提高屈曲极限。

分析屈曲有两类方法,一类是线性特征值屈曲,用于计算理想线性屈曲极限,一类是非线性分析,用于计算零件因初始缺陷、材料、几何、接触等引起的非线性屈曲,而非线性分析又分为前屈曲分析和后屈曲分析。

很多结构设计是以理想线性屈曲极限除以一个安全系数作为设计依据,但是如果要探究结构的实际屈曲极限,有必要进行非线性屈曲分析。

特征值模态只是结构的线性特征,是结构在受荷载情况下能量最小的变形模式,不是真实变形。

最终采用大变形方法计算得到的结果才是结构真正的破坏状态。

2 线性屈曲在Ansys Workbench中,进行线性屈曲分析的是特征值屈曲模块。

线性特征值屈曲分析通过提取线性系统的刚度矩阵的奇异特征值,以获得结构临界失稳载荷以及失稳模态。

线性特征值屈曲分析不考虑初始结构缺陷与非线性因素的影响,计算较快,计算精度不如非线性屈曲,特别是对于复杂模型。

但是计算的特征值对结构稳定性评价有一定帮助,例如,求解出密集排列的负载乘数,则表明该结构对初始缺陷敏感;求解出稀松排列的负载乘数,则表明该结构对初始缺陷不敏感。

需要强调的是,线性特征值屈曲计算得到的失稳模态变形结果,并不是真实结构失稳后的结构最大位移。

ansys的非线性命令解析

ansys的非线性命令解析

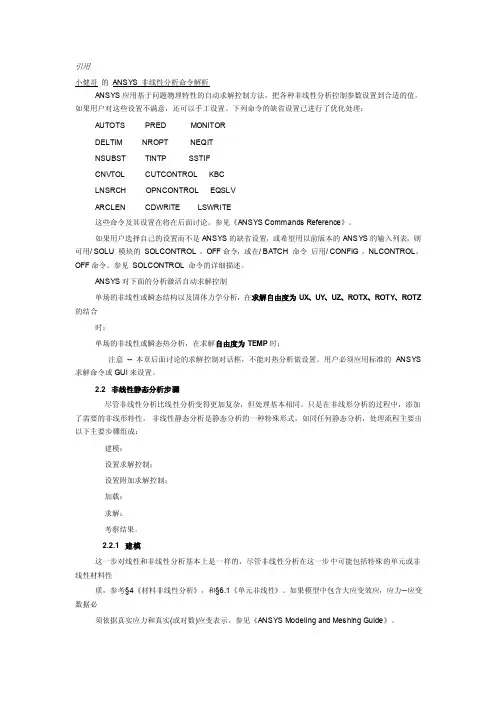

引用小健哥的ANSYS 非线性分析命令解析ANSYS应用基于问题物理特性的自动求解控制方法,把各种非线性分析控制参数设置到合适的值。

如果用户对这些设置不满意,还可以手工设置。

下列命令的缺省设置已进行了优化处理:AUTOTS PRED MONITORDELTIM NROPT NEQITNSUBST TINTP SSTIFCNVTOL CUTCONTROL KBCLNSRCH OPNCONTROL EQSLVARCLEN CDWRITE LSWRITE这些命令及其设置在将在后面讨论。

参见《ANSYS Commands Reference》。

如果用户选择自己的设置而不是ANSYS的缺省设置,或希望用以前版本的ANSYS的输入列表,则可用/ SOLU 模块的SOLCONTROL ,OFF命令,或在/ BATCH 命令后用/ CONFIG ,NLCONTROL,OFF命令。

参见SOLCONTROL 命令的详细描述。

ANSYS对下面的分析激活自动求解控制单场的非线性或瞬态结构以及固体力学分析,在求解自由度为UX、UY、UZ、ROTX、ROTY、ROTZ 的结合时;单场的非线性或瞬态热分析,在求解自由度为TEMP时;注意--本章后面讨论的求解控制对话框,不能对热分析做设置。

用户必须应用标准的ANSYS 求解命令或GUI来设置。

2.2 非线性静态分析步骤尽管非线性分析比线性分析变得更加复杂,但处理基本相同。

只是在非线形分析的过程中,添加了需要的非线形特性。

非线性静态分析是静态分析的一种特殊形式。

如同任何静态分析,处理流程主要由以下主要步骤组成:建模;设置求解控制;设置附加求解控制;加载;求解;考察结果。

2.2.1 建模这一步对线性和非线性分析基本上是一样的,尽管非线性分析在这一步中可能包括特殊的单元或非线性材料性质,参考§4《材料非线性分析》,和§6.1《单元非线性》。

如果模型中包含大应变效应,应力─应变数据必须依据真实应力和真实(或对数)应变表示。

ANSYSWorkbench结构非线性培训概述

ANSYSWorkbench结构非线性培训概述
• 更多细节在第7章 “非线性诊断” 中讨论
... 获得非线性求解
求解器控制
• 求解器类型有‘Direct’ 和‘Iterative’.
• 这涉及到程序代码对每次Newton-Raphson 平衡迭代建立刚度矩阵的方式.
• 直接(稀疏) 求解器适用于非线性模型和非连续 单元(壳和梁).
• 迭代 (PCG) 求解器更有效(运行时间更短) ,适 合于线弹性行为的大模型.
• 默认的 ‘Program Controlled” 将基于当前 问题自动选择求解器.
... 获得非线性求解
求解器控制 (cont’d)
• 在Analysis Settings的Solver Control中,设置 “Large Deflection” = ON:
• 多次迭代后调整刚度矩阵以考虑分析过程 中几何的变化.
第一章 概述
Workbench – Mechanical 结构非线性
1-1
章节概述
• 本章介绍非线性有限元分析(FEA)基础综述 :
A. 什么是 “非线性” 行为? B. 非线性类型 C. 线性求解器的非线性求解 D. 非线性 FEA问题
• 目的是对非线性FEA特性有基本的了解.
• 这部分描述的性能通常适用于Structural或以上的license.
F K
u
F = Ku
F
Ki 3 4
2
1
u
Fi = Kiui
...获得非线性求解
…非线性求解有什么不同? • 非线性分析中有许多选项设置需要考虑.
• 载荷步控制 - 载荷步和子步 • 求解器控制 - 求解器类型 • 非线性控制 - N-R 收敛准则 • 输出控制 - 控制载荷历史中保存的数据

ANSYS命令流学习笔记10-利用APDL在WorkBench中进行非线性屈曲分析

ANSYS命令流学习笔记10-利用APDL在WorkBench中进行非线性屈曲分析

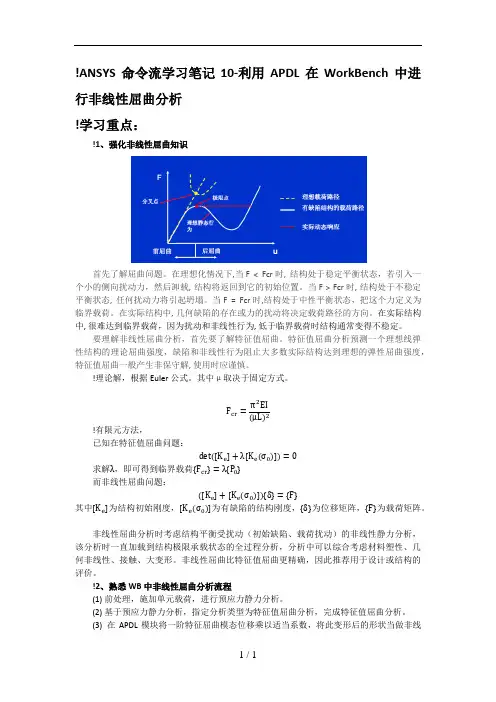

!ANSYS命令流学习笔记10-利用APDL在WorkBench中进行非线性屈曲分析!学习重点:!1、强化非线性屈曲知识首先了解屈曲问题。

在理想化情况下,当F < Fcr时, 结构处于稳定平衡状态,若引入一个小的侧向扰动力,然后卸载, 结构将返回到它的初始位置。

当F > Fcr时, 结构处于不稳定平衡状态, 任何扰动力将引起坍塌。

当F = Fcr时,结构处于中性平衡状态,把这个力定义为临界载荷。

在实际结构中, 几何缺陷的存在或力的扰动将决定载荷路径的方向。

在实际结构中, 很难达到临界载荷,因为扰动和非线性行为, 低于临界载荷时结构通常变得不稳定。

要理解非线性屈曲分析,首先要了解特征值屈曲。

特征值屈曲分析预测一个理想线弹性结构的理论屈曲强度,缺陷和非线性行为阻止大多数实际结构达到理想的弹性屈曲强度,特征值屈曲一般产生非保守解, 使用时应谨慎。

!理论解,根据Euler公式。

其中μ取决于固定方式。

F cr=π2EI (μL)2!有限元方法,已知在特征值屈曲问题:det([K e]+λ[K e(σ0)])=0求解λ,即可得到临界载荷{F cr}=λ{P0}而非线性屈曲问题:([K e]+[K e(σ0)]){δ}={F}其中[K e]为结构初始刚度,[K e(σ0)]为有缺陷的结构刚度,{δ}为位移矩阵,{F}为载荷矩阵。

非线性屈曲分析时考虑结构平衡受扰动(初始缺陷、载荷扰动)的非线性静力分析,该分析时一直加载到结构极限承载状态的全过程分析,分析中可以综合考虑材料塑性、几何非线性、接触、大变形。

非线性屈曲比特征值屈曲更精确,因此推荐用于设计或结构的评价。

!2、熟悉WB中非线性屈曲分析流程(1) 前处理,施加单元载荷,进行预应力静力分析。

(2) 基于预应力静力分析,指定分析类型为特征值屈曲分析,完成特征值屈曲分析。

(3) 在APDL模块将一阶特征屈曲模态位移乘以适当系数,将此变形后的形状当做非线性分析的初始模型。
