端子拉力测试标准
≥6㎏ ≥3㎏ ≥4㎏ ≥6㎏ ≥9㎏ ≥3㎏ ≥2.5㎏ ≥3㎏ ≥4㎏ ≥0.8㎏ ≥1.5㎏ ≥2.5㎏ ≥3㎏ ≥0.8㎏ ≥1.5㎏ ≥2.5㎏ ≥0.5㎏ ≥0.8㎏ ≥1.5㎏ ≥0.5㎏ ≥0.8㎏ ≥1.5㎏ ≥6㎏ ≥9㎏ ≥12㎏ ≥4㎏ ≥9㎏ ≥4㎏
≥6㎏
1.本规范以JIS C5402 6.8标准为依据,类似端子型号按此规范执行.
深圳市富宏康科技有限公司
端子压接拉力检验标准
标准编号 文件编号
产品的检测和监 FHK-PQ-0045
版号
Ａ
拟制人及日期 刘松林 2013/7.30 审核人及日期
序号
端子型号
适用线材
AWG
RV
抗拉强度 单位： ㎏
22#
6.3直插（250直）列
20#
1
如：端子FDNF1-250红 /FDNF2-250兰
≥4㎏ ≥6㎏ ≥9㎏ ≥12㎏ ≥20㎏ ≥27㎏ ≥9㎏ ≥12㎏ ≥20㎏ ≥4㎏ ≥6㎏ ≥9㎏ ≥12㎏
4.2 UVS14/RVS2-4
22# 20# 18#
插针 列如：
24#
5
E15008/E1008/CT20751
22#
0.2mm² 0.3mm² 0.5mm² 0.75mm² 0.2mm² 0.3mm²
28#
0.5mm² 0.2mm² 0.3mm² 0.5mm² 0.75mm² 28AWG并压5263 0.15mm² 0.2mm² 0.3mm² 0.05 0.1mm² 0.15mm² 0.2mm² 0.05 0.1mm² 0.15mm² 0.032mm² 0.05 0.1mm² 0.032mm² 0.05 0.1mm² 0.5mm² 0.75mm² 1.5mm² 0.75mm²（并） 1.5mm² 0.3mm²
压接端子拉力标准
压接端子拉力标准
压接端子的拉力标准是根据不同的应用和规范来确定的。
通常情况下，压接端子的拉力标准应满足以下几个方面：
1. 绝缘性能：压接端子的拉力应能保证电线或电缆与接线端子之间的牢固连接，以确保电流的顺畅传输。
拉力过小可能会导致接触不良，拉力过大则可能损坏电线或电缆的绝缘层。
2. 机械强度：压接端子的拉力应能满足机械强度的要求，以保证在正常使用条件下不会发生断裂或松动。
3. 耐腐蚀性能：压接端子的拉力应能满足耐腐蚀的要求，以确保在潮湿、酸碱等恶劣环境中仍能保持稳定的电气连接。
4. 规范标准：不同国家或地区的电气规范和标准可能对压接端子的拉力有具体规定，应根据相关规范和标准进行选择和使用。
综上所述，压接端子的拉力标准应结合以上因素考虑，并根据具体应用和规范进行确定。
端子拉力标准

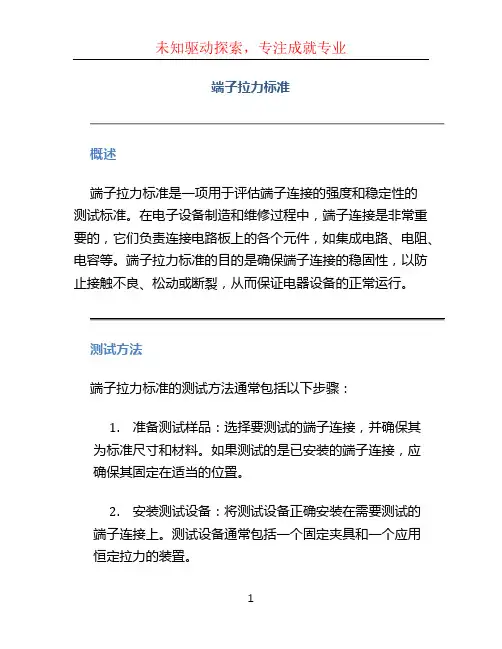

端子拉力标准概述端子拉力标准是一项用于评估端子连接的强度和稳定性的测试标准。
在电子设备制造和维修过程中，端子连接是非常重要的，它们负责连接电路板上的各个元件，如集成电路、电阻、电容等。
端子拉力标准的目的是确保端子连接的稳固性，以防止接触不良、松动或断裂，从而保证电器设备的正常运行。
测试方法端子拉力标准的测试方法通常包括以下步骤：1.准备测试样品：选择要测试的端子连接，并确保其为标准尺寸和材料。
如果测试的是已安装的端子连接，应确保其固定在适当的位置。
2.安装测试设备：将测试设备正确安装在需要测试的端子连接上。
测试设备通常包括一个固定夹具和一个应用恒定拉力的装置。
3.施加拉力：通过测试设备施加逐渐增加的拉力到端子连接上，直到发生破坏或滑动。
4.记录测试数据：记录施加到端子连接上的拉力和拉伸长度等数据。
这些数据可以用来计算端子连接的拉力。
5.分析测试数据：根据测试数据，评估端子连接的拉力是否符合标准要求。
如果拉力超过了标准要求，可能需要采取适当措施，如增加固定力、更换连接件等。
拉力标准根据应用和行业的不同，端子拉力标准可能会有所不同。
一般来说，端子连接的拉力应满足以下标准要求：•稳定性：端子连接在正常工作条件下，应能保持稳定的拉力，避免不必要的松动或断裂。
•强度：端子连接的拉力应足够强大，以承受预期的机械应力和环境应力，如振动、冲击和温度变化等。
•一致性：在大批量生产中，同一型号的端子连接应具有一致的拉力性能，以确保产品的一致性和可靠性。
•可调节性：一些应用中，端子连接的拉力可能需要根据实际情况进行调整。
此时，应提供相应的调节，以满足不同的使用需求。
端子拉力标准是评估端子连接强度和稳定性的重要测试方法。
通过对端子连接施加恒定的拉力，并根据标准要求进行评估，可以确保端子连接的质量和可靠性。
制定和遵守端子拉力标准是保证电子设备正常运行的重要一环。
对于制造商和维修人员来说，了解和遵循端子拉力标准是至关重要的，它可以帮助他们提高电子设备的生产质量、减少故障率，从而提高用户满意度和品牌形象。
端子拉力标准
端子拉力标准端子拉力标准是电子行业中非常重要的一个标准，它用来衡量和评估电子元器件上的端子连接的牢固程度。
端子作为电子元器件的引脚，连接着电路中的电源、信号和地等重要部分，其质量对于电子设备的性能和稳定性有着重要影响。
本文将从端子拉力标准的背景和意义、标准的制定与应用以及不同类型标准的介绍等方面进行探讨。
一、背景和意义随着电子设备的不断发展和应用范围的扩大，对于端子连接的要求也越来越高。
而端子拉力作为连接的一个重要指标，其稳定性和牢固程度对于电子设备的可靠性和长期使用具有重要影响。
制定端子拉力标准是为了保障电子设备的正常运行和提高其使用寿命。
端子拉力标准一般由国际标准化组织（ISO）、电子工业联合会（EIA）、日本电气通信设备标准化协会（JETI）和中国电子标准化协会（CES）等组织制定。
这些标准主要包括了端子连接方式、连接力度、连接机械性能和使用寿命等方面的要求。
二、标准的制定与应用端子拉力标准的制定一般是由各个国家和地区的标准化组织组织起草，经过多轮评审和讨论最终形成。
制定标准时需要考虑到不同类型的电子设备和不同使用环境的需求，以确保标准的适用性和有效性。
在实际应用中，端子拉力标准主要通过对电子设备进行拉力测试来进行验证。
测试时，一般采用专用的测试设备和方法，对端子进行拉力施加，然后通过测试仪器检测拉力的大小。
测试数据一般以标准的形式进行记录，以便于对电子设备的连接质量进行评估。
三、不同类型标准的介绍1. ISO 178标准：该标准适用于塑料材料制成的电子设备端子的连接，要求连接力度大于2N，并具有一定的弹性。
2. EIA-364标准：该标准适用于电子连接器及其他连接装置的端子连接，要求连接力度在2N到10N之间，并具有一定的抗震动和抗脱落能力。
3. JETI标准：该标准适用于日本地区的电子设备，要求连接力度大于1.5N，并具有一定的耐久性和稳定性。
4. CES标准：该标准适用于中国地区的电子设备，要求连接力度在1N到5N之间，并具有一定的机械强度和耐腐蚀性。
接线端子拉力国际标准
接线端子拉力国际测试标准
发布者：admin发布时间：2010-12-06 10:16:35阅读：322次
与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。
导体截面积50
200
270
450
500
1500
1900
2200
≥～
2700
采用刺破连接方法时应符合下列要求：
1. 电线端面应平整，并与电线的轴线相垂直。端面处导体与绝缘层应在同一平面上。在连接处电线应不弯曲，并在图3所示a区内可见电线端部。
2 .与电线连接应牢固，在规定的拉力下不应损伤和脱开。电线拉力值应不小于50N。
●出自上海有乐电气有限公司
端子拉力测试标准(终审稿)
端子拉力测试标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-端子拉力测试标准参照JST的序号端子型号适用线材压接高度单位:mm抗拉强度单位：N开口长度单位：mmAWGSA（mm）16.3直插（250直）22#0.331.25±0.0545N以上620#0.51.35±0.0573N以上18#0.811.40±0.0591N以上16#1.321.65±0.05136N以上14#2.081.70±0.05270N以上26.3旗形（250旗）18#0.811.30±0.0582N以上516#1.321.40±0.05133N以上14#2.081.55±0.05194N以上34.8直插（187直）22#0.331.10±0.0545N以上520#0.51.15±0.0573N以上18#0.811.25±0.0591N以上16#1.321.30±0.05136N以上44.8旗形（187旗）20#0.50.95±0.0561N以上4.218#0.811.00±0.0582N以上16#1.321.10±0.05133N以上54.2o型（SRA）24#0.210.85±0.0520N以上5.522#0.330.90±0.0539N以上20#0.51.65±0.0561N以上18#0.811.70±0.0582N以上16#1.251.75±0.05133N以上14#21.80±0.05194N以上64.2u型（SAA）20#0.51.60±0.0561N以上5.518#0.811.65±0.0582N以上16#1.251.70±0.05133N以上14#21.75±0.05194N以上73.96间距22#0.331.05±0.0545N以上420#0.51.10±0.0565N以上18#0.811.15±0.0580N以上82.5mm间距（XH）28#0.080.60±0.0510N以上326#0.130.65±0.0520N以上24#0.210.70±0.0530N以上22#0.830.75±0.0540N以上92mm间距（PH）28#0.080.50±0.0510N以上2.526#0.130.55±0.0520N以上24#0.210.60±0.0530N以上备注：类似端子型号按此规范执行。
端子拉力测试标准(国标)
端子拉力测试标准(国标)
端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。
表2 拉力值
什么是AWG？
AWG是American Wire Gauge的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。
CANARE公司使用的导体线号如下表所示。
另外，线号越大说明导体的横截面积越小。
AWG 导体横截面积(mm2)
13 2.81
14 2.18
15 1.75
16 1.27
18 1.00
20 0.51,0.56
22 0.34,0.37,0.39
23 0.29,0.30,0.31
24 0.20,0.22,0.23
25 0.18
26 0.14,0.15 28 0.08,0.09 31 0.04
双绞线
100欧姆屏蔽电缆
5类4对24AWG 100欧
5类4对26AWG 屏蔽软线
100欧姆非屏蔽电缆
6类4对23AWG的UTP或SCTP
超5类4对24AWG非屏蔽电缆
5类
4对24AWG
4对24AWG非屏蔽软线
25对24AWG非屏蔽软线
4类
4对24AWG非屏蔽线
25对24AWG非屏蔽线
3类
4对24AWG非屏蔽线
25对24AWG非屏蔽线
双体电缆
24AWG非屏蔽4/4对
24AWG非屏蔽/屏蔽4/4对
24/22AWG非屏蔽/屏蔽 4/2对
24AWG非屏蔽2/2对
150欧姆屏蔽电缆
1A型
6A型
9A型。
端子拉力UL国际标准
JIS C2805-1991
m㎡
N
Kgf
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
1.25
200
20.4
2
290
29.6
3.5
540
55.1
5.5
780
79.5
8
980
100
UL 486A-1991
m㎡
N
0.05
6.7
0.08
8.9
0.13
13.4
0.20
22.3
0.32
35.6
0.52
57.9
0.81
89
1.32
133.5
2.08
222.5
3.33
311.5
5.27
356
8.30
400.5
13.3
445
16.8
-----
21.1
623
26.57
712
33.94
801
42.22
14
1400
143
----
----
----
22
1800
184
30
2300
235
38
2500
255
50
2900
296
60
3200
326
----
----
端子拉力标准
端子拉力标准端子拉力标准是指在特定条件下，端子连接部分所能承受的最大拉力值，它是评价端子连接质量的重要指标之一。
端子连接在电子设备中应用广泛，其连接质量直接影响设备的稳定性和可靠性。
因此，制定端子拉力标准对于保证电子设备的正常运行具有重要意义。
首先，端子拉力标准的制定应考虑到端子连接的实际应用环境和使用要求。
不同的电子设备在使用过程中会受到不同的力的作用，因此端子拉力标准需要根据具体的应用场景来制定。
例如，对于移动设备，端子连接需要具有较高的抗拉性能，以确保在移动过程中不会出现连接松动的情况；而对于固定设备，端子连接的拉力标准则可以适当降低，以减少制造成本。
因此，制定端子拉力标准需要综合考虑设备的使用环境、使用要求以及制造成本等因素。
其次，端子拉力标准的制定需要参考相关的国际标准和行业标准。
在全球范围内，关于端子连接的标准已经比较成熟，各个国家和地区都有相应的标准规定。
因此，在制定端子拉力标准时，可以参考国际标准和行业标准，以确保制定的标准符合国际通用规定，并且能够满足设备的实际使用需求。
另外，端子拉力标准的制定还需要考虑到端子连接的材料和工艺。
不同的材料和工艺对端子连接的拉力性能有着直接影响。
例如，金属端子连接通常具有较高的拉力强度，而塑料端子连接则需要通过特殊的设计和工艺来保证其拉力性能。
因此，在制定端子拉力标准时，需要考虑到端子连接所采用的材料和工艺，以确保制定的标准能够与实际生产相匹配。
最后，端子拉力标准的制定需要进行严格的测试和验证。
制定标准后，需要通过实际的测试和验证来验证标准的可行性和有效性。
只有经过严格的测试和验证，制定的端子拉力标准才能够真正符合设备的实际使用需求，并且能够为设备的稳定性和可靠性提供保障。
综上所述，端子拉力标准的制定需要考虑到设备的使用环境和使用要求，参考国际标准和行业标准，考虑端子连接的材料和工艺，并且进行严格的测试和验证。
只有在这些方面都得到充分考虑和保证的情况下，制定的端子拉力标准才能够真正起到保障设备稳定性和可靠性的作用。
端子拉力标准
1.0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.2.0范围:此规范适用于各类端子压着检验.3.权责:3.1.制造部：依此规范进行生产.3.2.品保部：负责依此规范进行检验.4.定义:无.5.0内容:5.1.端子正确铆压标准：5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2.端子的内模压着导体后外露部分须超过0.2~1mm。
5.1.3.正确铆压见: 如附图一.5.2.端子不良铆压标准：5.2.1.绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。
如附图二。
5.2.2.绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。
如附图三。
5.2.3.尾料切断部分，所剩下之料头超过1mm. 如附图四。
5.2.4.端子内模有导体外露（分叉）. 如附图五。
5.2.5.导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与5.2.6.导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。
如附图七。
5.2.7.端子内模压着突嘴过大（超过内模的1/3）。
如附图八。
5.3.端子内模导体压着高度测量方式：如附图九5.4.端子外模绝缘外被压着检验方式:5.4.1.导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。
如附图十.5.5.端子内模导体拉力测试及检验方式：如附图十一.5.5.1.测试长度以150mm左右为标准5.5.2.脱去外被20mm左右。
5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
5.5.4.若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.15.5.5.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外)5.5.6.双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合5.6.端子铆压后高度及拉力必须符合要求标准.5.6.1.详细见附件一:端子铆压规格一览表.5.6.2.若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。
接线端子拉力检验规范标准
文件名称：接线端子拉力检验规
受控状态：
生效日期：
1 目的
建立规的连接线缆压接FOT端子或FUT端子检验规，以此作为半成品、成品的检验依据。
2 适用围
本规适用于首末件、制程、成品、出厂检验的工作。
3 抽样方式
抽取模具的更换时所产生的首件样品。
4检验项目
拉力测试 5 检验工具
数显式推拉力计HF-1000 6 测试
测试样品须做好标识，注明：1为首件、2为末件、测试时间。
6.1测试前，必须检查端子压接外观是否良好,是否有破裂,飞丝等不良現象; 6.2选择合适的测试用接头夹具安装到推拉力计上；
6.3将推拉力计安装于测试台上进行测试，测试时必须使被测试力和推拉力计的拉成一直线，以便测得准确的数据
6.4将接线端子一端电线部分放入夹具的夹口中，旋转手柄夹稳电线部分 6.5将接线端子的压接端与推拉力计的接头夹具相连。
6.6 打开推拉力计，待显示屏显示为零后，旋动拉力手柄，读取数据。
6.7 拉力不能超过标准的10%。
7 端子与电缆线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不
固定手柄
推拉力计显示面板压接端
夹具
推拉力计夹具拉力手柄测试样品
小于附表的规定
附表、端子拉力测试标准( TB.T 1507-93)
8注意事项
8.1 切勿超载使用，推拉力计的额定负荷为1000N；
8.2样品存放时间为24小时；
8.3 注意日常的保养，保持仪器设备的清洁；
8.4 出现故障时请及时上报主管处理，严禁擅自拆卸、修理；
接线端子拉力测试记录表文件编号：OCBG-ZZ-011 V02。
