国内外成套测井装备对比
国之重器-中油测井CPLog走出国门
成果简介：“国之重器”-中油测井CPLog成套装备横空出世，标志着具备完全自主知识产权的国产测井成套装备实现了从“0”到“1”的突破，结束了我国高端测井装备长期依赖进口的历史。
2022年3月，CPLog走出了国门。
打造更多享誉世界的“中国制造”品牌，是我国制造业向全球产业链与价值链中高端攀升、实现高质量发展的必由之路。
CPLog品牌成功走出国门，是中油测井“世界眼光、国际标准、测井特色、高点定位”的有力印证。
主要创新点：1.坚持世界眼光。
胸怀天下、放眼世界，不断提升国际竞争力和品牌影响力;补链、延链、强链，拓展高质量发展空间。
2.坚持国际标准。
瞄准国际前沿、紧盯国际标准，用先进理念推进科技创新、公司治理、队伍培育和文化建设，打造中国测井原创技术策源地和现代产业链链长，增强高质量发展动能。
3.坚持测井特色。
坚持专业化、一体化发展，全面形成“主营业务协同发展、国际国内双轮并进”的发展格局，建立与党建“四化”相融互促的“四化”管理体系，夯实高质量发展基础。
4.坚持高点定位。
坚持科技第一生产力、人才第一资源、创新第一动力，积极融入国家发展战略，持续深化测井改革创新发展，全力打造中国测井创新、人才、文化高地，激发高质量发展活力。
测井被誉为地质家的“眼睛”，是石油勘探开发的重要环节。
长期以来，作为中国石油集团独资的专业化测井技术公司，中油测井始终致力于为客户提供地质研究、测井、射孔、测试、录井、随钻测导等地质工程一体化解决方案，持续深耕测井基础理论研究、技术研发、装备制造以及技术服务和资料应用，现已成为中国最大的专业化测井公司。
结束我国先进测井装备长期依赖进口的历史近年来，在创新驱动发展战略的引领下，中油测井以推进测井装备技术国产化为重点，集中力量开展原创性、基础性、前瞻性测井关键核心技术攻关。
公司每年研发投入占总收入5%以上，建立了测井院士工作站、博士后科研工作站，拥有国家级测井重点实验室，通过——会议篇·尖峰时刻2023国企管理年会中国石油集团测井有限公司 副总经理、总工程师 陈宝国之重器-中油测井CPLog走出国门样本单位：中国石油集团测井有限公司国企管理2024.166了CNAS和CMA国家资质认证，具备10个门类57种岩石物理实验分析能力。
精选生产测井若干种固井质量检测技术的对比分析
21
3 几点建议(续)
④ SBT测井用扇区水泥图进行管外环形空间水泥成像，能直
度衰减和声波的衰减系数、时差，还有全
波列；
③ 使用137Cs放射性源。用远近探测
器分别定量测量管外平均密度，套管壁厚，
套管偏心系数等信息；
12
1 国内现有的固井质量测井技术 1.3 声波－伽马密度测井
技术特点(续)
④ 能识别水泥环与套管之间的微间隙、水部分测井质
18
1 国内现有的固井质量测井技术
1.5 CET水泥评价测井
技术特点
• 确定水泥抗压强度； • 对微环有抗干扰性（如微环内充填气体则 影响加大）； • 有一定分辨沟槽的能力； • 能消除环境（如快地层）的影响； • 可以确定套损的腐蚀程度及套管的椭圆度； • 不能对第二界面提供评价。
19
1 国内现有的固井质量测井技术 1.5 CET水泥评价测井 应用情况
1
1 国内现有的固井质量测井技术
1.1 声波变密度测井
技术特点 声波变密度测井是现场检查固井质量常用
的测井方法，其优点是仪器国产化，采集信息 较丰富即在对应的每一深度采样点上，输出一 个反映该点所在层段的声波全波列图，一般情 况下提供的固井质量检测资料及评价结果能满 足油田生产的需要。
2
1 国内现有的固井质量测井技术
两种SBT仪器设计上有差别，两者的性能也有所不同。 Eclips-SBT贴井壁测量，受水泥空隙、双层套管、仪 器偏心、泥浆性能变化等诸多因素的影响小，能了解水 泥沟槽大小、形状、位置和方向，且不受快地层的影响。 而康普乐SBT为居中测量，在一定程度上仍受井内泥浆 气侵、仪器偏心的影响，且不能定向测量。
国内外深井钻井技术比较分析
[收稿日期]2007212210 [作者简介]王志刚(19712),男,1995年大学毕业,工程师,现主要从事钻井工程方面的研究工作。
国内外深井钻井技术比较分析 王志刚 (胜利石油管理局钻井工程技术公司,山东东营257064)[摘要]通过对国内外近25年来井深超过4500m 的各种各样深井钻井技术与经济情况的调研分析,认为美国和欧洲北海地区深井钻井技术居领先水平,我国与国际先进水平有10年以上差距。
对比研究了3种不同的深井钻井技术经济评价方法(体系)特点,初步探讨了深井钻井科技进步的纵横向变化规律及深井钻井技术经济评价的系统科学问题。
[关键词]深井钻井;钻井设备;系统工程[中图分类号]TE243[文献标识码]A [文章编号]167321409(2008)012N2822031 深井钻井技术的发展历史全世界能钻4500m 以上深井的国家有80多个,但大多数深井集中在美国。
有30多个国家能钻6000m 以上的超深井,中国是其中之一,但中国第1口超深井较世界第口超深井(美国)晚了27年。
欧洲北海地区深井钻井技术比较先进。
苏联拥有一套适用于高纬度地区的先进深井钻井技术,创造了世界钻深12869m 的最深记录,通过技术改造可以在发展中国家应用并取得最佳效益。
德国大陆科探深井(KTB )钻探技术已被我国第一口大陆科学探井所借鉴。
近年来受各种因素影响,世界年钻深井数量有所下降,但深井钻井技术发展迅速,基本满足高陡、高温、高压、高密度(高矿化度)及含H 2S 气体等复杂地质条件深钻要求。
目前我国深井钻井技术水平与国外先进国家相比大约差15年(知识产权水平约差40年),因此要通过各种办法(如“科探井”和“高探井”计划)缩小差距,以适应我国国民经济持续、快速、协调发展的要求和“西气东输”、“气化中国”等工程的需要。
1966年7月28日我国钻成第1口深井———松基6井,井深4719m 。
1976年4月30日我国完成第1口超深井“女基井”,井深6011m 。
国内外随钻技术对比
182.88m Baker Hughes
2261.8m Smith 4748.5m Reed 4011.2m Hycaiog
口数最多的丛式井组
2007年统计
0.03Km2 284 口 美国Freeman岛
Source
Near 1
Near 0
Far 1 Far 0
Drill Collar
Near Detector
Far Detector
胜利油田地质导向工具
FEWD Insite 系统操作界面
胜利油田地质导向工具
FEWD 参数设置
LIST1(定向钻进方式):
Preample PU IN LC GT RM TM Loop PU TF HGR TF HDP TF HGR TF HDP TF HGR TF HDP IN LC
胜利油田地质导向工具
FEWD 现场曲线
胜利油田地质导向工具
地质导向服务市场
大庆（3口）
冀东(>30口) 塔里木(8口) 陕西(>2口) 胜利(>400口) 江苏(1口) 中原(3口) 江汉(1口)
国际市场： 印尼4口 墨西哥承包101口(E_Link)
四川(>5口)
胜利油田地质导向工具
2、 SLIM PHASE 4 Tool (FEWD 4.75―)
1、Geo-Link（负脉冲）
胜利油田地质导向工具
2、SDRI_MWD_GR_RESБайду номын сангаас正脉冲)
GR AND RES
胜利油田地质导向工具
SDRI_MWD_GR_RES 技术参数
国内外测井技术现状与发展趋势
国内外测井技术现状与发展趋势目录1. 内容简述 (2)1.1 研究背景 (2)1.2 测井技术简介 (4)1.3 研究意义 (5)2. 国内外测井技术现状 (6)2.1 测井技术分类 (8)2.1.1 电成像测井技术 (10)2.1.2 声波测井技术 (11)2.1.3 核磁共振测井技术 (13)2.1.4 X射线测井技术 (14)2.2 国内外测井技术发展概述 (18)2.2.1 中国测井技术发展 (19)2.2.2 国际测井技术发展 (21)2.3 测井技术应用领域 (22)2.3.1 石油天然气勘探开发 (24)2.3.2 地热资源勘探 (25)2.3.3 基础工程地质勘探 (26)2.3.4 环境保护与地下水监测 (28)3. 发展现状分析 (29)3.1 测井技术的进步对地质研究的影响 (31)3.2 技术和设备的创新 (32)3.3 测井技术面临的技术挑战 (33)4. 发展趋势 (34)4.1 智能化和自动化 (35)4.2 技术创新与发展 (36)4.3 环保与可持续发展 (37)4.4 政策与市场驱动 (39)1. 内容简述本文旨在系统概述国内外测井技术的现状及发展趋势，将全面回顾测井技术的发展历史，并从基础理论、数据采集、处理分析及应用等方面，分析国内外测井技术的优势和不足。
重点探讨当前测井技术的热门研究领域，包括智能化测井、4D 测井、全方位测井、多参数测井、精确定位测井等，并分析其技术路线和应用前景。
结合国际国内大趋势，展望测井技术未来的发展方向，提出应对行业挑战并推动技术的创新升级的建议。
期望该文能为读者提供对测井技术的全面了解，并为行业发展提供有价值的参考。
1.1 研究背景在能源开发与利用日益严峻的当下，测井技术作为石油天然气工业不可或缺的环节，扮演着至关重要的角色。
它不仅为油气资源的勘探与开发、储层评价和提高采收率提供了重要依据，也在新材料的寻探和矿床分析中有着不可替代的作用。
国内外地质钻机性能介绍与比较

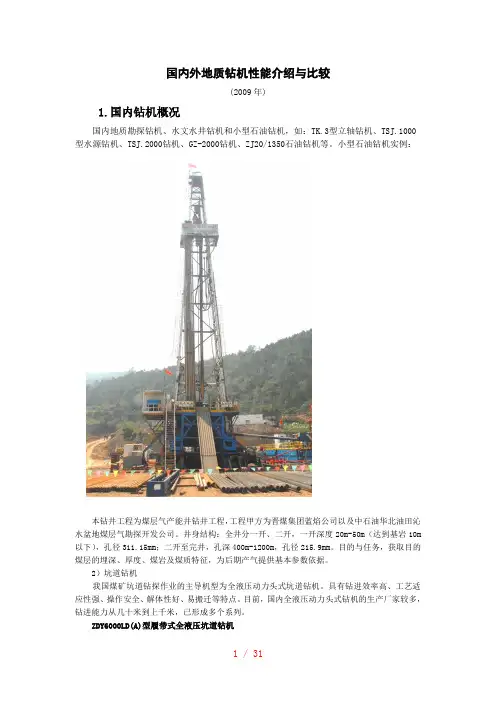

国内外地质钻机性能介绍与比较(2009年)1.国内钻机概况国内地质勘探钻机、水文水井钻机和小型石油钻机，如：TK.3型立轴钻机、TSJ.1000型水源钻机、TSJ.2000钻机、GZ-2000钻机、ZJ20/1350石油钻机等。
小型石油钻机实例：本钻井工程为煤层气产能井钻井工程，工程甲方为晋煤集团蓝焰公司以及中石油华北油田沁水盆地煤层气勘探开发公司。
井身结构：全井分一开、二开，一开深度20m-50m（达到基岩10m 以下），孔径311.15mm；二开至完井，孔深400m-1200m，孔径215.9mm。
目的与任务，获取目的煤层的埋深、厚度、煤岩及煤质特征，为后期产气提供基本参数依据。
2）坑道钻机我国煤矿坑道钻探作业的主导机型为全液压动力头式坑道钻机。
具有钻进效率高、工艺适应性强、操作安全、解体性好、易搬迁等特点。
目前，国内全液压动力头式钻机的生产厂家较多，钻进能力从几十米到上千米，已形成多个系列。
ZDY6000LD(A)型履带式全液压坑道钻机ZYL-6000全液压坑道钻机。
钻进示意图配套钻杆◆目前煤矿井下所用的钻杆种类主要有外平钻杆、螺旋钻杆两种。
➢外平钻杆是最常用的一种类型，适用于井下常规钻进作业和稳定组合钻具定向钻进。
现有的规格主要有φ42，φ50，φ63·5，φ73，φ89 mm等，具体钻杆参数及配套钻头见下表。
➢螺旋钻杆主要用于满足松软煤层钻进和本煤层大直径救援孔的排粉需要。
螺旋钻杆接头形式多采用插接方式。
可方便处理钻进过程中因塌孔、喷孔、掉块等形成的卡钻、埋钻等孔内事故。
目前常用的规格主要有:φ78，φ88，φ100，φ110，φ130 mm等。
叶片式螺旋钻杆、浅槽螺旋钻杆两种。
晋城赵庄矿50 mm×1 000 mm的浅槽螺旋钻杆叶片、插接式螺旋钻杆配套钻头➢煤矿井下瓦斯抽放钻孔施工钻头一般以硬质合金和金刚石复合片(PDC)钻头为主。
硬质合金钻头一般只适用于本煤层、泥岩等低硬度地层的浅孔施工，目前大多数煤矿为提高钻进效率、节省起下钻时间，一般都采用PDC钻头。
“国之重器”-中油测井CPLog成套装备品牌培育实践
独家EXCLUSIVE“国之重器”-中油 成套装备品牌培育创造单位：中国石油集团测井有限公司主 创 人：胡启月 陈 宝 创 造 人：赫志兵 陈 锋 陈 涛 李传伟24国企管理测井CPLog25一、中油测井简介中国石油集团测井有限公司（简称“中油测井”），成立于2002年12月6日，是中国石油天然气集团公司独资的测井专业化技术公司。
截至目前，公司资产总额达121亿元，在册员工1.1万人，本科学历以上占比55%，硕博研究生占比超10%。
现有各类作业队伍843支，主要专业设备1079套。
在中油测井成立之初，我国在油气勘探工程技术领域受制于人的情况极为严重，国内油气生产企业不仅要向国外油气装备企业支付“天价”服务费，在高端装备的引进上更是处处受到限制，这给国家能源安全带来了隐患。
面对严峻的市场形势，中油测井在中国石油集团公司的大力支持下，锚定加快建成世界一流测井公司的战略目标，以推进测井装备技术国产化为重点，确立“世界眼光、国际标准、测井特色、高点定位”发展理念，集中力量开展原创性、基础性、前瞻性测井关键核心技术攻关，持续推进国产测井成套装备的研制工作。
经过数年技术攻关，公司成功研发了拥有自主知识产权的“国之重器”-CPLog测井成套装备、CIFLog软件平台等，形成了达到国际先进水平的测井装备及技术优势，打破我国测井装备长期依靠进口的局面。
（如图1所示）在此基础上，中油测井全力培育打造CPLog测井成套装备品牌，通过加强顶层设计，科学统筹谋划，突出“诚信、创新、安全、卓越”品牌核心价值的塑造、培育和传播，将品牌建设融入公司发展战略，落实到研发、生产、服务等各环节，品牌建设工作取得明显成效。
截至目前，CPLog测井成套装备已广泛服务应用于多个主力探区。
公司业务范围也逐步扩大到国内外油气田测井、录井、射孔、测试等完井技术服务和技术咨询，钻井测控、压裂测控、注采测控等工程技术服务和技术咨询，测井数据、测井解释、油藏评价等技术服务和技术咨询诸多领域，业务区域主要覆盖中国石油的16个油气田、中国石化、中国海油、延长石油等国内油服市场和中东、中亚、非洲、美洲、亚太五大区19个国家等海外市场。
进口和国产金属探测器区别
进口和国产地下金属探测仪一、地下金属探测仪品牌排行榜1、美国费舍尔FISHER地下金属探测仪2、泰尼克斯地下金属探测仪3、盖瑞特地下金属探测仪4、德国OKM地下金属探测仪5、怀特地下金属探测仪6、天狼星地下金属探测仪7、土耳其Nokta地下金属探测仪8、MP地下金属探测仪9、觅宝地下金属探测仪10、犬神从榜单中不难看出，美国Fisher金属探测仪基本位于前一、二名的位置。
在低端金属探测仪中，犬神首战告捷。
美国费舍尔获得销量第一。
而美国Teknetics泰尼克斯在这次榜单中，紧随美国Fisher，在全球排名第二的位置。
盖瑞特也表现不俗，名列前三甲。
根据美国最具影响力期刊《纽约日报》报道：美国Fisher费舍尔公司研发出了世界首台地下金属探测仪。
经过近百年的潜心研究，已经成为了世界上最具影响力的品牌。
Fisher金属探测仪使用的是最前沿的技术，一举飙升为消费者最信赖的品牌，深受探宝爱好者喜爱。
是因为它的多功能型、大深度、高灵敏度，在地平衡方面做得也是最好的，能很好的排除矿化反应，一直是其他探测器品牌商模仿的标杆品牌。
美国Teknetics泰尼克斯在中高端产品中表现尚可，其中性价比最高的一款delta 4000多功能探测器，尤其适合组队探宝、户外娱乐等，是中级、初级探宝爱好者的首选。
美国费舍尔金属探测仪最知名的一款型号是PRO-ARC考古专家，这款探测器是美国T2和费舍尔F75的升级版。
Pro-Arc使用导电弧型显示屏，可视不同种类的目标金属，同时，显示屏还具有背光功能，可以在全黑或微光环境下使用，是考古学家、探墓学家的好帮手。
银币大小的探测深度为16英寸（40cm以上），目标越大、导电性越好、埋藏时间越长、土质越好，探测深度越深。
具有静态全金属和动态全金属操作模式、金属判别模式、超深探测模式。
他不但灵敏度超高，而且能可视探测到的什么金属。
具有目标信心度指示功能，对探测经验很少的探宝爱好者来说，经验的积累速度会比以往快好多，更容易上手。
国内外测井技术现状与展望
一、国外测井技术现状
应用：
在地球物理方面：改善2维地震分析和地震 闭合差、分析横波各向异性、流体替代输入 在地质力学方面：岩石力学分析、识别应 力状况、确定孔隙压力、井眼轨迹导向和稳 定性评价 在油藏描述方面：气层识别、渗透性评价、 张开裂缝识别、选择性射孔，防砂效果最大 化、安全压降窗口最大化、水力压裂优化 在井筒技术状况方面：水泥胶结质量评价
动极板，最大程度上减小不规 则井眼对测量结果的影响。
多阵列天线布局及交叉偶极 两个发射天线（TA,TB）位于
极板中央，两边各对称排列4个 接收天线(RXA1到RXA4,RXB1到RXB4）。 还有用于测量泥饼和泥浆特性的 2个浅探测探头。
介电扫描成像测井
应用：
探 测 深 度 10cm 处 直 接 测 量 与 地 层 水 电阻率无关的水含量，用于确定储集层 的剩余油气体积（含量） 确定低阻或低反差泥岩和层状砂岩地 层的油气含量；提供用于薄层分析的高 分辨率含水孔隙度 在碳酸盐岩中，获得连续的阿尔奇指 数m和n值，以确定侵入带以外地层的饱 和度 确定阳离子交换量，以计算硅质碎屑 岩中的泥质含量影响
MR Scanner 适用于淡水泥浆和低矿化度地层水以及 高孔隙度地层的油气识别。解决了低阻油藏储层分析及
高分辨 上天线
流体识别难题。MR Scanner多频率测量功能可在一次作 业中对地层进行多个探测深度的测量，其独具特色的测
高分辨 下天线
量顺序可准确描述油藏流体分布。
主天线
特点： 测量壳形区域； 多重探测深度（主天线1.5,
一、国外测井技术现状
• 动态监测实现流动成像，地层测试探针面积更大，多级取样与井 下多方法综合的直接流体分析；
• 从单井测量向井间测量发展，井间电磁波成像技术实用化； • 光纤等新型传感器已经广泛用于油田开发生产监测； • 分段多级射孔桥塞联作技术成功应用于水平井体积压裂作业； • 非常规油气岩石物理实验分析技术趋于成熟； • 岩石物理、地球物理、地质评价、岩石力学、油藏工程等多学科
国外电磁测厚测井仪器对比
国外电磁测厚测井仪器对比（一）具体介绍:测量套管壁厚的方法很多,目前应用较多的,有以下几种:目前很难说那种方法好或不好.我们认为利用电磁原理测井套管壁厚的方法各有优缺点.根据油田的具体情况,选择最适合自己的方法次数最主要的。
为此，我们必须准确地知道各种方法的主要优点和缺点。
1、俄罗斯的MIDK多层管柱电磁探伤测井仪：该仪器的最大优点是：可以用于对单层管柱、多层管柱结构的石油、天然气井。
仪器直径小（43mm）。
可以直接在油管中测量油管或套管破损的状况。
该仪器的缺点是：没有办法较精确地测量出油管和套管破损的具体状况。
仪器只能记录几十公分内，管柱结构破损的平均值。
造成该缺点的原因是：1-1、仪器仪器主接收探头（A），为提高测量灵敏度，所以做的几何尺寸很大（320mm），所以该接收探头无法判断破损的具体位置和破损状况，无法判断管柱破损的方位。
1-2、仪器次接收线圈（B.BB）接收线圈，无法探测第二层套管的破损，所以用增加垂直接收探头（B、BB）的方法来弥补仪器主接收探头（A）分变率低的办法是不可行的。
1-3、仪器虽然可以探测到第二层管柱的破损，但是探测的精度、分辨率都很低。
2、原英国Sondex公司的MTT-002 12臂贴套管壁磁测厚测井仪：该仪器的最大优点是：利用低频远场发射，采用12只贴井壁接收探头，通过接收信号的相位变化，测量套管壁厚的数值。
理论上该方法可以准确地测量出套管壁厚的数值。
仪器接收探头体积很小。
所以可以较精确地测量出套管破损的状况。
该仪器的缺点是：2-1、在测量平面上，仪器只有12只接收探头。
径向分辨率地，尤其在两只探头之间的破损，可能造成漏测；2-2、该仪器受探头与套管壁接触影响很大，所以要求测井前最好先通、洗井后再测井；2-3、仪器接收探头工作在远场区，接收信号很小（微伏级），受干扰后，测量误差较大；2-4、测井时，井下条件不好时，仪器测量会受提离影响大。
2-5、在测量平面上，仪器只有12只接收探头。
国内外产、注剖面测井技术现状
目录1.产液剖面测井技术现状 (1)1.1国外产液剖面测井技术现状 (1)1.2国内产液剖面测井技术现状 (7)2.注入剖面测井技术现状 (9)2.1国外注入剖面测井技术现状 (9)2.2国内注入剖面测井技术现状 (9)3.水平井及大斜度井生产测井技术现状 (10)3.1国外水平井生产测井现状 (10)3.2国内水平井生产测井现状 (14)国内外产、注剖面测井技术现状1.产液剖面测井技术现状产液剖面测井动态监测贯穿于油田开发的全过程，提供重要的储层动用信息，识别高含水层，了解油井的生产状态，为开发方案编制和调整，以及堵水、压裂、补孔等油层改造和增产措施提供重要依据，是精细油藏描述、确定剩余油动态变化的基础资料。
为了适应油田需要，国内外测井各大测井公司不断研发新的测井仪器以满足生产需求。
1.1 国外产液剖面测井技术现状目前国内外应用较多的是Sondex公司研发的七参数生产测井组合仪和斯伦贝谢的PS Platform平台。
Sondex仪器这里主要介绍应用较少的GHT持气率仪和新推出的音叉密度计，PS Platform平台主要介绍其成像设备Flowview和GHOST。
1.1.1 Sondex七参数生产测井组合仪Sondex生产测井组合仪的种类很多，从传输方式可分为存储式和遥测式；从仪器结构和用途分为常规组合系列、短组合系列、高温高压系列，水平井专用仪器。
国内引进的主要为短组合系列，仪器系列主要包括：XTU、HTU、QPC、PGR、FDR、ILS、GHT、CFBM、CFSM、CFJM测井仪器及PKJ、PRC、MBH等测井辅助设备，各仪器应用简介如下：XTU——遥测短接，主要用于仪器总线供电控制、测井数据上传及地面指令的接收下传。
HTU——电缆头张力计。
提供实时的缆头张力监测，主要用于遇阻遇卡位置判断。
QPC——石英晶体压力/磁性定位仪。
用于深度控制和压力测量。
FDR——流体密度仪。
主要用于流体密度测量，与持水率、持气率一起用于计算各相持率。
国内外测井技术装备概况
双侧向测井仪（DLLT-A）
18
过套管声波
套管井地层机械特性分析：出砂、破裂压力、井眼稳定下限；地层评价： 气层识别、裂缝识别、渗透透率计算、地层各向异性分析；
测井装备性能类比（能提供的服务项目----引进成像与CLS3700）
序号 MAXIS-500系列 LOG-IQ系列 ECLIPS-5700系列 CLS3700系列
1
高分辨率阵列侧向成像 （HRLA） 方位电阻率成像ARI
国内外测井装备与服务市场份额现状
三大测井公司利用成熟的成像测井装备，垄断了开放国际市场90% 以上的工作量。
阿特拉斯 （ECLIPS5700、 FOCUS） 14% 哈里伯顿（LOGIQ、 EXCELL2000） 15% 其他公司 9% 斯伦贝谢 (MAXIS500、 PEX） 62% 国际测井服务市场份额
15
方位电阻率成像ARI
测量地层电阻率，三维非均质研究裂缝识别，薄交互层划分
16
钻进式井壁取芯仪
弥补钻井取芯的不足，用岩芯分析数据标定测井，提高全井的储层参数 计算精度，为单井精细处理解释研究奠定基础
17
过套管地层电阻率
测量套管井地层电阻率，计算地层剩余油饱和度，判断水淹层，补充老 井电阻率曲线，储层监测
16
17
快速平台（Platform/）
LOG-IQ
FOCUS
18
随钻测井VISION475
国内测井装备技术现状(分析“测井”文档)共7张PPT
CUP-WLRC
3
一、国内外测井服务及装备概况
3、国内主流测井装备
中石油CNPC的EILog系统
中石油CNPC，EILog系统
随钻地层评价系列FELWD 随我钻国地 现层代评主价流系测列井装FE备LW发D展轨迹
中石油CNPC，EILog系统 可控源中子孔隙度CNP
中石化SINOPEC的SL6000系统
一、国内外测井服务及装备概况
3、国内主流测井装备
中石油CNPC，EILog系统
集成化常规系列（HCT快测平台）
CUP-WLRC
1
一、国内外测井服务及装备概况
3、国内主流测井装备
中石油CNPC，EILog系统
成像系列
微电阻率扫描MCI 阵列感应MIT
阵列侧向HAL 多极子阵列声波MPAL
一、国内外测井服务及装备概况
CUP-WLRC
4
一、国内外测井服务及装备概况
3、国内主流测井装备
中石化SINOPEC的SL6000系统 中石油CNPC，EILog系统
一、国内外测井服务及装备概况
我国现代主流测井装备发展轨迹
成像系列 随钻地层评价系列FELWD
一、国内外测井服务及装备概况
微电阻率扫描 中石化SINOPEC的SL6000系统
引进DresserAtlas-3600数字测井系列，仿制SJD801
超声井周成像 SJD581，伽马、中子、声感组合、横向电阻率组合
引进Schlumbegger-CSU数控测井系列，仿制520 我国测井装备面临的问题
中石油CNPC，EILog系统 高分辨率阵列感应
引进WesternAtlas-3700数控测井系列，仿制SKC3700
上世纪90年代初，独立自主的研发成像测井系列
测井技术装备现状与发展
13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。21.6.1321.6.1 301:56:5001:56 :50Jun e 13, 2021
•
14、谁要是自己还没有发展培养和教 育好， 他就不 能发展 培养和 教育别 人。202 1年6月 13日星 期日上 午1时5 6分50 秒01:56:5021.6. 13
点测井斜
三、70年代与世界先进水平的对比
下井仪器
当时引进测井设备为阿特拉斯3600型，配置的
下井仪器有：
双感应-八侧向
双侧向-微聚焦
补偿中子
补偿密度
补偿声波
自然伽马
地层倾角等
三、70年代与世界先进水平的对比
下井仪器的对比
引进
国产
双感应-八侧向-----74感应
双侧向-微聚焦-----双侧向
补偿中子 ---- 井壁中子
• 2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年五月二十六日2021年5月26 日星期三
第一代 模拟测井（２０世纪６０年代以前） 第二代 数字测井（２０世纪６０年代以后） 第三代 数控测井（２０世纪７０年代后期） 第四代 成象测井（２０世纪９０年代初期）
一、测井技术发展历程
从井下仪器方面来看，就远不止四次更新换代 了，因为地质与工程测井的需要，几乎每年都会有 新的或经过改进的测井仪器问世，使的测井解决地 质与工程问题的能力越来越强。测井方法由单一的 电测井，发展到现在的声、电、放（放射性）、核 磁共振、声电成象测井，大幅度提高了测井解决地 质及工程问题的能力。
四种常用轻便测井仪比较分析
目前 大 部 分 煤 田勘 探 钻 机 都 采 用 效 率 较 高 的绳 钻 ， 井 口 直 径 小 仅 有７ ｍＩ ， 但 Ｔ 测 ５ Ｉ 井 时 为 了适 应 钻 探 要 求 ， 选 取 直 径 尽 可 要 能小 的 探 管 。 Ｇ 一１ 型 最大 直 径 ４５ ｒｍ； ＪＳ Ｂ ）０ ａ ＴＹＳＣ—ＱＢ型 探管 原 最 大 直 径 中６ ｒ ｍ， ０ ａ 改 进 后 为 中４ ｒ ｍ｝ Ｓ 一 型 探 管外 径 以 小于 ５ ａ Ｐ Ｊ２ 巾５ ｒｍ为 主 ； Ｑ－ Ｄ型 探管 外 径 几 乎都 ２ ａ 儿｛ ２ 是 ４ 和 中５ ｒｍ， 此 这 四个 厂 家生 产 的 ０ ０ ａ 因
坠 坐 Ｑ：
Ｓｃｉ ｅｎｃｅ ａｎ Ｔｅｃｈ ｄ ｎｏｌ ｏｇｙ ｎ ｌ ｎｏｖ ｉ Ｈｅｒ ｄ ｍｔｏｎ ａｌ
工 业 技 术
四种常 用轻 便 测 井仪 比较 分 析 ① ②
侯颉 曾卫华 宋莎 曹强 （ 中国地质 大学 （ 北京 ） 地球 物理与信 息技术 学院 北 京 １ ０ ８ ） ０ ３ ０
摘 要： 中装集 团重 庆地质仪 器厂设计 、 生产的Ｊ －１ 智能 测井 系统 ， ＧＳ Ｂ 渭南煤矿 专用设备 厂通 过对美 国Ｍｏ ｎ ｓｐ ｉ（ Ｔ 公 司 系列数 ｕ ｔ ｏｒｓＭ． ） 字元测井 系统 的引进 消化 ． 改型设计 而生产的Ｔ Ｃ ＱＢ型轻便数 字测井仪 ， ＹＳ － 北京中地荚杰物探仪 器研究所通过 引进美 国蒙特 公 司系列 Ｉ 数 字 测 井 系统 技 术 ， 而 发 展 而 生 产 的Ｐ Ｊ ２ 数 字 魂 井 系统 ， 型 进 Ｓ－ 型 ｌ 以及 上 海地 学 仪 器 研 究所 在 总 结 了 多年 生 产 ， 发 数 字 测 井设 备 的 成 研 功经验 基 础上 而发展研 发的Ｊ Ｑ ２ 综合数控 洲井 系统是 目前煤 田潮井 中常用的 四种测 井仪器。 Ｈ－ Ｄ 本文对这 四种轻便洲井 系统进行比较分 析 ， 今 后选择参 考。 供 关键 词 ： 井 主 机 采 集 处 理 软 件 绞 车 电 境 下 井 仪 器 测 中 图分 类 号 ： Ｐ Ｔ２ 文献 标 识 码 ： Ａ 文 章编 号 ： ６ ４ ０ ８ （ ０ ２ ｏ （） ｏ ５ － ２ １ ７ － ９ Ｘ ２ １ ） ５ｂ－ ０ பைடு நூலகம் ０
深井条件下国产与进口井下仪的资料对比
深井条件下国产与进口井下仪的资料对比
周家驹;马勇
【期刊名称】《石油物探》
【年(卷),期】1994(000)A03
【摘要】在塔北深井条件下，为使国产井下仪能够逐步取代进口井下仪，文章通过深感应、中感应、八侧向、自然伽玛、补偿中子等五种方法所测得的测井资料，在三口井中分别作了对比试验，取得了一些认识。
【总页数】5页(P110-114)
【作者】周家驹;马勇
【作者单位】不详;不详
【正文语种】中文
【中图分类】P631.83
【相关文献】
1.国产与进口X射线单晶衍射仪测试矿物单晶的对比分析 [J], 陈俊;胡建华;丁艺钊;张译方;陈江韩
2.国产荧光分析仪与进口荧光分析仪应用对比分析 [J], 张长兴
3.国产矿井瞬变电磁仪的性能试验研究——与进口Terratem仪器对比 [J], 刘向红;张平松;刘盛东;桂和荣;马杰
4.ADVIA120血液分析仪国产与进口试剂对比分析 [J], 焦炳欣
5.进口的快速血糖仪与国产的全自动生化分析仪的对比分析 [J], 林永祯
因版权原因，仅展示原文概要，查看原文内容请购买。
国内外测井技术水平对比
国内外测井技术水平对比
谭廷栋
【期刊名称】《世界石油工业》
【年(卷),期】1996(003)009
【摘要】迄今为止，全世界有四个石油测井大国，它们是美国，法国，中国和俄罗斯。
本文综述国内外测井技术水平，并且作了对比，对“九五”和２１世纪我国测井技术发展方向有重要参考意义。
【总页数】3页(P10-12)
【作者】谭廷栋
【作者单位】石油勘探开发科学研究院
【正文语种】中文
【中图分类】P631.81
【相关文献】
1.国内外测井技术水平对比：为庆祝《国外测井技术》创刊十周年而作 [J], 谭廷栋
2.国内外铝加工业的发展现状及技术水平对比分析 [J], 张建国
3.国内外单级单吸清水离心泵技术水平对比分析 [J], 王野;黄万友
4.国内外双吸离心泵技术水平对比分析 [J], 曹胜玉;王笑奕
5.国内外测井技术水平对比 [J], 谭廷栋
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国内外成套测井装备对比
随着新技术、新工艺、新材料的出现和发展，成套测井装备的体积越来越小，重量越来越轻，时效越来越高。
研制高可靠、高效率的成套测井装备已成为测井仪器发展的一个重要方向。
一次下井可提供常规地层评价所需的所有测井资料。
通常，组合测井仪主要有两类：三组合仪（电阻率、密度和中子、辅助测量）和四组合仪（电阻率、声波、密度和中子、辅助测量）。
以下就目前国内外主要成套测井装备作简单介绍：
国外主要有：
●斯伦贝谢公司：快测平台（Platform Express, 三组合）
●哈里波顿公司：LOGIQ四组合仪
●贝克-阿特拉斯公司：FOCUS测井系统（三组合或四组合）
国内主要有：
●中油测井公司：EILog测井系统
●环鼎公司：530系列高可靠数控测井系统
●中国电子科技集团第二十二所：SDZ3000 快速测井平台
仪器组成及性能参数见以下各表：
一、斯仑贝谢公司的快侧平台PEX（Platform Express）
1、仪器特点
1)组成：为集成化仪器串，而非各自独立仪器的串接。
即高度集成的自然伽
马一中子探头(自然伽马+补偿中子+加速度+遥测)，共用电子线路和高分辨率电阻率(密度/Pe+ Rxo )，高分辨率方位侧向测井探头或阵列感应成像仪。
2)自然伽马一中子探头：对自然伽马和中子孔隙度测量部分线路重新设计，
组装到一个探头中，还提供实时井斜数据并装有加速度计。
3)三探测器密度测井：密度测量组件由1.5 Ci的137 Cs伽马源和3个探测
器组成（碘化钠闪烁晶体），安装在推靠到井壁的极板上。
短源距探测器和长源距探测器的源距分别约为 6 in和12 in，短源距探测器不定向接收，计数率更高，探测范围更大。
为了提高密度测量的分辨率，在离源很近的地方又设计了第3个探测器—反散射探测器，主要探测在地层中散射1次或2次的伽马光子，使用的是具有快速响应时间的GSO 晶体。
反散射探测器和短源距探测器都经由铍铀探测地层，提供不同探测深度的Pe测量结果。
4)RXo测量：在密度极板的长源距和短源距探测器之间集成了一种最新设计
的Rxo测量传感器，用来提高冲洗带电
阻率的测量准确性。
5)高分辨率方位侧向及阵列感应成像仪：
目前有2种形式(见图1)，高分辨率方位
侧向或阵列感应成像仪。
二者的选择根据
泥浆电阻率、预计地层电阻率以及井眼尺
寸来定。
一般来说，感应仪器适应于油基
泥浆和淡水泥浆，侧向仪器适应于盐水钻
井泥浆。
新的阵列感应仪器为16ft长。
天线部分包括8个由3个线圈组成的线圈
系．其长度在6～72 in范围内，这些线
圈系的工作频率为26 kHz，测量的是R
和x信号，该仪器还包括一个测量泥浆电
阻率的新传感器，用于井场的井眼校正，
无须在回放过程中优化。
阵列感应成像仪位于整个仪器串的底部。
Platform Express快测平台是一种高度集成化的测井仪器串，代表了目前测井技术发展的先进水平，在仪器集成方面具有独到之处，由于它测速快，占井时间少，抗震性能好，测井成功率高，在短半径水平井、狗腿子井以及不规则井眼中的测井成功率高。
可以记录三组合仪器串的所有测量（自然伽马、中子孔隙度、体积密度、Pe 、冲洗带电阻率和地层电阻率值；辅助测量包括井径、加速度、电缆张力、井温、泥饼厚度以及仪器与井壁的距离）。
2、技术指标
二、哈里伯顿公司的LOGIQ。
