NCVM不导电真空电镀
不导电膜NCVM-TNCVM镀膜方法

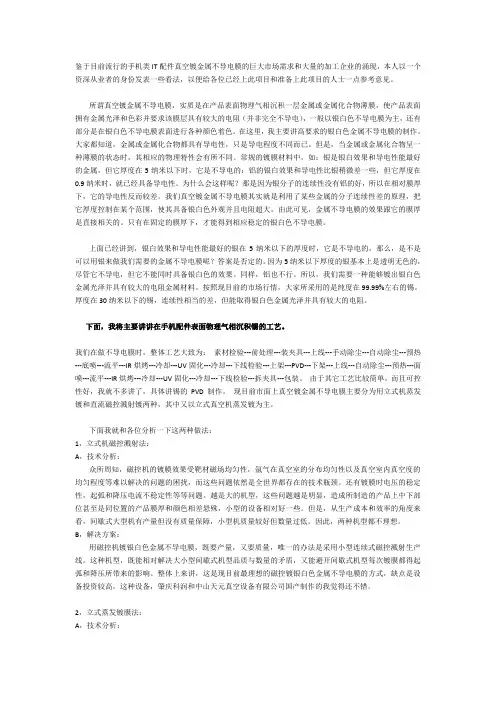

鉴于目前流行的手机类IT配件真空镀金属不导电膜的巨大市场需求和大量的加工企业的涌现，本人以一个资深从业者的身份发表一些看法，以便给各位已经上此项目和准备上此项目的人士一点参考意见。
所谓真空镀金属不导电膜，实质是在产品表面物理气相沉积一层金属或金属化合物薄膜，使产品表面拥有金属光泽和色彩并要求该膜层具有较大的电阻（并非完全不导电），一般以银白色不导电膜为主，还有部分是在银白色不导电膜表面进行各种颜色着色。
在这里，我主要讲高要求的银白色金属不导电膜的制作。
大家都知道，金属或金属化合物都具有导电性，只是导电程度不同而已。
但是，当金属或金属化合物呈一种薄膜的状态时，其相应的物理特性会有所不同。
常规的镀膜材料中，如：银是银白效果和导电性能最好的金属，但它厚度在5纳米以下时，它是不导电的；铝的银白效果和导电性比银稍微差一些，但它厚度在0.9纳米时，就已经具备导电性。
为什么会这样呢？那是因为银分子的连续性没有铝的好，所以在相对膜厚下，它的导电性反而较差。
我们真空镀金属不导电膜其实就是利用了某些金属的分子连续性差的原理，把它厚度控制在某个范围，使其具备银白色外观并且电阻超大。
由此可见，金属不导电膜的效果跟它的膜厚是直接相关的。
只有在固定的膜厚下，才能得到相应稳定的银白色不导电膜。
上面已经讲到，银白效果和导电性能最好的银在5纳米以下的厚度时，它是不导电的，那么，是不是可以用银来做我们需要的金属不导电膜呢？答案是否定的。
因为5纳米以下厚度的银基本上是透明无色的，尽管它不导电，但它不能同时具备银白色的效果。
同样，铝也不行。
所以，我们需要一种能够镀出银白色金属光泽并具有较大的电阻金属材料。
按照现目前的市场行情，大家所采用的是纯度在99.99%左右的锡。
厚度在30纳米以下的锡，连续性相当的差，但能取得银白色金属光泽并具有较大的电阻。
下面，我将主要讲讲在手机配件表面物理气相沉积锡的工艺。
我们在做不导电膜时，整体工艺大致为：素材检验---前处理---装夹具---上线---手动除尘---自动除尘---预热---底喷---流平---IR烘烤---冷却---UV固化---冷却---下线检验---上架---PVD---下架---上线---自动除尘---预热---面喷---流平---IR烘烤---冷却---UV固化---冷却---下线检验---拆夹具---包装。
NCVM和OPVM的工艺对比
叠层
面漆
中漆 NCVM
NCVM
底漆-UV
底漆-色漆 Primer
PC基材
面漆
OPVM
注塑+喷涂底漆/色漆 /UV+OPVM+喷涂中漆+面漆 +3D镭雕+丝印+CNC +组装 (A70A)
中漆 OPVM 底漆-UV 底漆-色漆 Primer PC基材
OPVM工艺流程 上镀膜 治具
预估综合良率在50%左右
素材
Primer
色漆
UV底
OPVM镀膜
中漆
面漆
下镀膜 治具
出货全检贴保护膜
印刷
CNC开孔
光哑镭雕
效果图实物图Fra bibliotek 谢 谢TCL集团股份有限公司
@TCL创意感动生活
备注
产能
风险点
较大 使用插架，空间利用率好
较小 使用蒸镀伞，空间利用率差
两种镀膜方式针对一体式电池盖（A70A类似设计），侧面镀膜效果均不理想（侧边镭 雕）
NCVM vs OPVM
镀膜方式 工艺流程
注塑+喷涂底漆/色漆 /UV+NCVM+喷涂中漆+面漆 +3D镭雕+丝印+CNC+组装 (A70A)
NCVM vs OPVM
什么是OPVM（离子辅助镀）？ 在电子束热蒸发镀膜基础上（可蒸发高熔点靶材），增设离子源产生高能离子束，在 热蒸发进行同时，用离子束轰击正在生长的膜层，使其稳定性提高，达到改善膜层的 光学/机机械性能的目的。 镀炉底部有设计旋转式多个坩埚，可以放置不同靶材，通过交替加热的方式一次可以 做到多层镀膜，满足光学性能要求。 原理图 设备照片
SNCVM工艺简介
深圳市东升真空镀膜有限公司
第三部分： SNCVM工艺的效果展示
SNCVM技术色彩的实现
SNCVM工艺可以通过对中漆或者底漆的 加色，可以实现各种颜色效果
SNCVM技术色彩的实现
镀膜本色效果
SNCVM技术色彩的实现
镀膜本色效果
SNCVM技术色彩的实现
镀膜本色效果
SNCVM技术色彩的实现
中涂加色效果
哑光效果
SNCVM技术光哑度调节
橡胶漆+渐变效果
SNCVM技术与其它技术整合
SNCVM工艺可以结合其他工艺，实现多 种外观效果，如SNCVM+渐变喷涂，炫 彩SNCVM，双色SNCVM， SNCVM+光学 镀等等。
SNCVM技术与其它技术整合
炫彩SNCVM
SNCVM技术与其它技术整合
渐变喷涂+ SNCVM
镭雕弧面变形，SNCVM不会
SNCVM技术优势
SNCVM工艺可以实 现Logo全反射，从 而取代传统CNC贴 钢片工艺，降低成 本
CNC后贴钢片
SNCVM工艺
SNCVM技术优势
通过菲林的渐变设 计，SNCVM工艺可 以实现图案渐变效 果，过度自然，浑 然一体，效果比喷 涂渐变好的多，成 本也低的多
深圳市东升真空镀膜有限公司
SNCVM工艺简介
深圳市真空镀膜有限公司
张威
摘要：
第一部分：SNCVM的定义及产生背景 第二部分：SNCVM工艺流程及技术优势 第三部分：SNCVM工艺的效果展示 第四部分：SNCVM工艺的设计要求 第五部分：深圳东升SNCVM工艺展示
深圳市东升真空镀膜有限公司
第一部分： SNCVM的定义及产生背景
不导电电镀(NCVM)
电镀技术作为一种功能精饰技术，其合金镀层具有优异的耐磨性、耐蚀性、镀层厚度均匀性、致密度高等特点，已在电子产品中获得大量应用。
随着电子工业的迅猛发展，对电镀技术的要求越来越高，新技术、新产品、新工艺层出不穷。
NCVM 又称不连续镀膜技术或不导电电镀技术，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuum metalization的缩写。
它是指金属材料在真空条件下，运用化学、物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，是英文Non conductive vacuum metalization的缩写。
它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
编辑本段特点NCVM是采用镀出金属及绝缘化合物等薄膜，利用各相不连续之特性，得到最终外观有金属质感且不影响到无线通讯传输之效果。
首先要实现不导电，满足无线通讯产品的正常使用；其次要保证“金属质感”这一重要的外观要求；最后通过UV 涂料与镀膜层结合，最终保证产品的物性和耐候性，满足客户需求。
NCVM可应用于各种塑料材料，如PC、PC+ABS、ABS、PMMA、NYLON、工程塑料等，它更符合制作工艺的绿色环保要求，是无铬（Non-Chrome）电镀制品的替代技术，适用于所有需要表面处理的塑料类产品，特别适用于有讯号收发的3C产品，尤其是在天线盖附近区域，如MobilePhone、PDA、Smart Phone、GPS卫星导航、蓝芽耳机等。
NCVM的主要特征是结合了传统真空镀膜技术的特性，采用新的镀膜技术、新的材料，做出普通真空电镀的不同颜色的金属外观效果，起到美化工件表面之功用。
采用NCVM技术制出的成品可以通过高压电表几万伏特的高压测试，不导通或不被击穿。
正是因为它的不导电性，当手机或蓝牙耳机收讯或是发射讯号时，产生的电磁场不被导电的镀层所屯积，从而不影响手机的RF（射频）性能以及ESD（静电放电）性能，也就是说使得无线产品达到更好的收讯效果，无杂音，更不会对人体产生任何影响。
Summary of NCVM
Summary of NCVM从2005年开始,市面上著名的品牌手机在外壳用到了一种新的金属镀层,但又不导电,可以处理好静电和射频的问题;英文缩写为NCVM: No contact V acuum Material;目前技术上也趋于成熟,为了便于今后在项目上的应用,在此作一下简单工艺介绍.真空镀：就是指在真空状态下的物理气象沉积。
包括真空蒸镀(Evaporation);；真空溅镀(Supttering)；真空离子镀（ion plating）.真空镀并不是真空电镀。
因真空镀的方式不同对基础材料的要求也不同。
（涉及的材料的耐热变形）。
而手机上目前使用较为普遍的是塑料外壳，而此类材料的变形温度是有限的，能满足在这类材料上的真空镀目前也就两种：1:蒸镀(Evaporation);2:离子溅镀(Supttering);下面就这两种工艺简单叙述一下其工作原理及镀膜性能：一: 蒸镀(Evaporation);真空蒸镀金属薄膜是在真空条件下，将金属通过不同的加热方式（如电阻加热，高频加热等）蒸发,然后沉积基材的表面而形成一层薄膜的一种新工艺。
基材既可以是金属也可以是非金属;被镀金属材料可以是金、银、铜、锌、铬、铝等，其中在手机外壳上用的最多的是铝和铬。
1、镀膜基材真空蒸镀工艺对被镀基材有以下几点要求：1）耐热性好，基材必须能耐受蒸发源的辐射热和蒸发物的冷凝潜热。
2）从基材上产生的挥发性物质要少；吸湿性大的基材，应在镀膜前进行处理。
3）基材应具有一定的强度和表面平滑度。
4）对蒸镀层的粘接性良好；对于PP、PE等非极性材料，蒸镀前应进行表面处理、以提高与镀层的粘接性。
常用的手机基材PC;PC+ABS;ABS都能用做基材2.真空蒸镀原理。
将被镀基材装在真空蒸镀机中，用真空泵抽真空，使蒸镀机中的真空度达到1.3×10－2～1.3×10-3Pa,根据设备或成膜材料的特点使用不同的加热方式使高纯度的金属在一定温度下溶化并蒸发成气态金属。
NCVM不导电真空电镀
N C V M不导电真空电镀公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-N C V M不导电电镀技术NonConductive Vacuum Metalization不导电电镀技术又称不连续镀膜技术简称NCVM，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuumMetalization的缩写。
它是指金属材料在真空条件下，运用化学和物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，是英文NonConductiveVacuumMetalization的缩写。
它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
NCVM是采用镀出金属及绝缘化合物等薄膜，利用相互不连续之特性，得到最终外观有金属质感且不影响到无线通讯传输之效果。
首先要实现不导电，满足无线通讯产品的正常使用；其次要保证“金属质感”这一重要的外观要求；最后通过UV涂料与镀膜层结合，最终保证产品的物性和耐候性，满足客户需求。
NCVM可应用于各种塑料材料，如PC、PC＋ABS、ABS、PMMA、NYLON、工程塑料等，它更符合制作工艺的绿色环保要求，是无铬(Non-Chrome)电镀制品的替代技术，适用于所有需要表面处理的塑料类产品，特别适用于有讯号收发的3C产品，尤其是在天线盖附近区域，如Mobile-Phone、PDA、SmartPhone、GPS卫星导航、蓝牙耳机等。
NCVM的主要特征是结合了传统真空镀膜技术的特性，采用新的镀膜技术、新的材料，做出普通真空电镀的不同颜色的金属外观效果，起到美化工件表面之功用。
采用NCVM技术制出的成品可以通过高压电表几万伏特的高压测试，不导通或不被击穿。
正是因为它的不导电性，当手机或蓝牙耳机收讯或是发射讯号时，产生的电磁场不被导电的镀层所屯积，从而不影响手机的RF(射频)性能以及ESD(静电放电)性能，也就是说使得无线产品达到更好的收讯效果，无杂音，更不会对人体产生任何影响。
NCVM流程简介说明
NCVM工艺流程简介一、何谓NCVMNCVM为英文之缩写简称，其全名为(Non Continue Vacuum Made)。
中文学名为(不导电电镀、不连续电镀)。
此乃真空电镀近年来之新工艺，一般多用於有接收频率讯号的电子产品(如手机、蓝牙耳机等塑胶配件上)，它不仅能使塑胶底材(ABS、PC等)表面金属化，让产品外观看起来更有强烈的金属质感，且不会造成电子干扰，如手机收讯不好或常当机等问题，更与传统喷涂外观有截然不同的风格，也是塑胶电镀表面处理工艺上的一大突破，此工艺制品也成为目前世界知名大厂所趋之若鹜的产物。
二、需要设备：一涂一烤自动喷涂线一条底漆专用一涂一烤自动喷涂线一条面漆专用超真空镀膜机一台 NCVM专用需在无尘空间十万级以上且自动喷涂线内需达到一万级无尘等级。
三、需要涂料：真空电镀专用UV涂料(底漆)真空电镀专用UV涂料(面漆)四、适用素材：塑胶材质(ABS、PC、ABS+PC、PC+玻纤)等五、制成时间：从素材前置准备至成品出来，需约花四个小时左右。
要依自动线长及超真空镀膜机的配备而定。
流程简述：步骤(一)将素材浸入超音波清洗机中，第一槽以纯水清洁，第二槽再以酒精或碳氢脱脂剂，浸泡十五分钟，可把素材上之油渍去除掉，增加喷涂良率。
超音波清洗机步骤(二)将清洗好之素材，放入立式烤箱中，以70℃烘烤十分钟，可把素材上之水气及脱脂剂挥发完全。
立式烤箱步骤(三)将装好治具之素材，装入自动喷涂线上之治具竿，准备进入自动涂装喷涂真空电镀专用UV底漆。
因金属镀膜层无法直接附着於素材表面上，故需上一层底漆做为素材与金属层之间的附着介面。
上料区步骤(四)待上料後，作业员手持手动静电除尘枪对素材进行喷气，降低素材表面上的静电，并可把尘粒喷掉，保持素材表面在进入封闭式涂装线内是清洁的。
手动静电除尘枪此时素材已进入封闭式涂装线内，第一阶段为自动静电除尘，里面有八支除尘枪，枪口有高压发生器，会释放负离子，可去除素材上之静电，因为静电会吸附尘粒，故去除静电後，枪也会同时喷气，吹掉尘粒。
NCVM不导电电镀技术
也就是所谓的不连续电镀,不导电电镀。
1. 此工艺打破传统,使用塑料基材来达到表面金属化(金属感)让产品外 观看起来更有强烈的金属质感，且不会造成电子干扰不仅颜色多样 化,且大大降低使用金属件,使客户改用塑料制品让成本更具竟争力, 并且符合市场环保要求,渐渐成为市场上的一个新趋势。
2. NCVM多使用在手Notbook,手机,蓝芽 耳 机….等电子通讯产品。
3.NCVM 通常使用< SI硅> < SN锡> <锡铟合金 >等不导电的材料进行镀膜用.
7
NCVM Process Flow
成形品(Raw Material) 素材清洁(cleaning) 烘烤(heating) 底 涂(Under Coat) 蒸 着(NCVM)
送入真空腔体内
启动抽气系统 至设定真空值 (冷冻机自动开启)
镀膜开始
启动蒸镀开关 (蜂鸣器响)
蒸镀条件确认
开启蒸发源电流 (蒸镀作动)
关蒸发源电流 抽气阀门开启 冷冻机除霜 破真空取
蒸镀中观察窗
6
What Is Non-Conductive Vacuum Metallization?
产能评估： 16 K/20 H/1 Day/1 Line 25 Days/1 Month 400 K/1 Month/ 1 Line可能作成 400*80%=320K 推估良率 (以右则样品为例)
48mm
11
NCVM Equipments (Photo)
12
THE END
13
面 涂 (Top Coat) 成品(products)
【工艺知识_02】NCVM工艺揭秘及相关设计要求
【工艺知识_02】NCVM工艺揭秘及相关设计要求导读电镀技术作为一种功能精饰技术，其合金镀层具有优异的耐磨性、耐蚀性、镀层厚度均匀性、致密度高等特点，已在电子产品中获得大量应用。
随着电子工业的迅猛发展，对电镀技术的要求越来越高，新技术、新产品、新工艺层出不穷。
NCVM作为一种优秀的表面处理工艺，具有其他工艺所不具备的优点，广泛在电子产品中得到应用，手机上使用NCVM工艺的零件也非常多，今天我们就介绍一下NCVM 工艺；一、什么是NCVMNCVM是英文Non conductive vacuum metalization的缩写，又称不连续镀膜技术或不导电电镀技术，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuum metalization的缩写。
它是指金属材料在真空条件下，运用化学、物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
二、NCVM的工艺流程如下示意图是NCVM工艺流程的实景图：膜层示意图如下：很多情况下为了提高底、中漆的附着性并提高产品抗水煮性，很多工厂采用在镀膜层上面喷涂一层处理剂（厚度1-2um）；三.镀膜常见问题点及原因分析1.镀膜偏黄或偏蓝镀膜材料质量过大会偏黄，过少会偏蓝一些。
另如果真空镀炉如果气密性差，或真空规管出现异常的情况下，炉腔内真空度不够，会造成镀膜层整体发蓝；2.少镀镀膜时产品放置的层间距太小会导致产品顶部和底部有少镀现象，需要通过在两层之间增加套筒以加大层间距来改善；有的产品结构比较复杂，造成某些背对蒸发源的部位少镀，一般通过降低产品放置密度来改善；3.镀膜层耐压测试击穿镀膜层太厚造成膜层电阻小，测试时呈导通状态。
一般情况下我们需要减少镀材的质量，降低镀膜层厚度以提高其电阻。
正常生产状态下会有极微小的概率出现耐压测试NG，通过对镀膜机进行两次空载抽真空可以解决该异常；所以在打样及生产过程中都需要对每炉产品进行耐压抽测，要求至少达到30KV无击穿4.镀膜后雾面无金属光泽底漆UV固化能量不够，造成UV底漆未能完全固化，通过提高底漆能量改善。
NCVM彩色非导电性镀膜工艺
1966
Y
1477
Sb
630
Zr
1850
Se
217
Si
1410
Sn
232
技朮背景
蒸發溫度/℃
1030 1220 1400 1400 1260 1480 440 1530 1750 1460 345 2100 275 2040 1649 530 2400 240 1350 1250
絲﹑片 Ta﹑Mo﹑W
技朮背景
• 真空區域劃分：
• 真空指壓強小于101,325Pa • 低真空：1.013*105Pa～1.33*103Pa(760～10Torr) • 中真空：1.33*103Pa～1.33*10-1Pa(10～10-3Torr) • 高真空：1.33*10-1Pa～1.33*10-6Pa(10-3～10-8Torr) • 超高真空：1.33*10-6Pa～1.33*10-12Pa
NCVM 學習簡報
NCVM-Painting
目錄
➢ 技朮背景 ➢ 工作原理 ➢ 工藝流程 ➢ 設備保養 ➢ 新機調試 ➢ R F 測試
技朮背景
• VM：是Vacuum Metallization 的缩写，即真空镀膜。
按照成膜机理不同：VM分为PVD与CVD。PVD又有溅镀、 蒸镀、離子鍍之分。
按照镀膜功能不同：VM又有CVM与NCVM之分，即导电性 镀膜与非导电性镀膜---Non-conductive vacuum metallization TNCVM即为彩色非导电性镀膜工艺。
NCVM不导电真空电镀
NCVM不导电电镀技术NonConductive Vacuum Metalization不导电电镀技术又称不连续镀膜技术简称NCVM，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuumMetalization的缩写。
它是指金属材料在真空条件下，运用化学和物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，是英文NonConductiveVacuumMetalization的缩写。
它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
NCVM是采用镀出金属及绝缘化合物等薄膜，利用相互不连续之特性，得到最终外观有金属质感且不影响到无线通讯传输之效果。
首先要实现不导电，满足无线通讯产品的正常使用；其次要保证“金属质感”这一重要的外观要求；最后通过UV涂料与镀膜层结合，最终保证产品的物性和耐候性，满足客户需求。
NCVM可应用于各种塑料材料，如PC、PC＋ABS、ABS、PMMA、NYLON、工程塑料等，它更符合制作工艺的绿色环保要求，是无铬(Non-Chrome)电镀制品的替代技术，适用于所有需要表面处理的塑料类产品，特别适用于有讯号收发的3C 产品，尤其是在天线盖附近区域，如Mobile-Phone、PDA、SmartPhone、GPS卫星导航、蓝牙耳机等。
NCVM的主要特征是结合了传统真空镀膜技术的特性，采用新的镀膜技术、新的材料，做出普通真空电镀的不同颜色的金属外观效果，起到美化工件表面之功用。
采用NCVM技术制出的成品可以通过高压电表几万伏特的高压测试，不导通或不被击穿。
正是因为它的不导电性，当手机或蓝牙耳机收讯或是发射讯号时，产生的电磁场不被导电的镀层所屯积，从而不影响手机的RF(射频)性能以及ESD(静电放电)性能，也就是说使得无线产品达到更好的收讯效果，无杂音，更不会对人体产生任何影响。
NCVM镀膜技术
線上檢測方法
三用電錶
屬接觸式檢測儀器 , 由所測得之電阻值 可得知是否通過規範(依廠商規定) 金屬探測器 屬非接觸式檢測儀器 , 由燈號反應是否 達不導電(NCVM)規範 , 如果是片為非導 電則燈號呈現不反應
NCVM製鍍注意事項
鍍膜最大功率限制3kw1s , 冷卻水15度c ,
因錫靶之熔點為260度C , 即易因持續之 電漿熱導致靶面融化 大面積使用低功率 0.5kw製鍍 需要啟動定壓鍍膜或定時間抽氣鍍膜 需要採用高真空壓力鍍膜
什麼是NCVM
Non-Conductor Metial Vapor Metallization
因應產品設計需求 , 現在需多無線產品內 部裝置高頻的晶片 , 在發射訊號過程中訊 號波會穿過產品外殼而傳導出去 , 但產品 因為美觀因素做了表面加工金屬鍍膜處 理 , 一般金屬表面鍍膜會有導電性 , 會影 響訊號之發射 , 所以衍生出不導電鍍膜技 術(NCVM) 之發展 . 本公司針對此需求研 發出幾種不同NCVM濺鍍製程 .
NCVM之判定方式
網路分析(r 一種測試儀器 , 屬非接觸式測試 , 輸入一波形 (波長) , 通過測試片(導電) , 波形受阻礙而改變 波長 , 接收端收訊判斷導不導電 抗靜電測試(ESD) Electrical Static Discharge 一種破壞性測試 , 輸入一高壓靜電(數kv) , 抵 達測試片, 如果測試片為導體則會產生火花 (ARC) , 測試片需接地線
ncvm真空电镀工艺
ncvm真空电镀工艺我呀，一直对那些能让东西变得超级酷炫的工艺特别着迷。
今天呢，就想跟你们好好唠唠NCVM真空电镀工艺，这可真是个神奇的玩意儿！你看啊，在咱们周围，有好多东西看起来亮晶晶、特别有质感，你有没有想过它们是怎么做到的呢？没错，其中很多就是靠NCVM真空电镀工艺。
这就好比是给普通的东西穿上了一件超级华丽的魔法外衣。
比如说，咱们的手机壳，有些看起来像是金属的，闪闪发光，可实际上可能是塑料做的，经过NCVM真空电镀工艺这么一加工，嘿，瞬间就高大上起来了。
我有个朋友，小李，他是做小饰品加工的。
以前啊，他做出来的饰品就是普普通通的，没啥特色，在市场上也不怎么受欢迎。
有一次，我就跟他说：“小李啊，你知道NCVM真空电镀工艺不？”他一脸懵地看着我，说：“啥玩意儿？这听起来好复杂啊。
”我就跟他解释说：“这工艺啊，就像是给你的小饰品请了个魔法师。
它能让你的塑料饰品看起来像贵金属一样，而且颜色还特别均匀、持久呢。
”小李半信半疑地说：“真有这么神？”我就拍着胸脯说：“那可不，你要是用上这个工艺，你的饰品肯定能大卖。
”那这个NCVM真空电镀工艺到底是咋回事呢？简单来说呢，就是在真空环境下进行电镀。
这就好比是在一个超级干净、超级封闭的空间里给东西做美容。
在这个真空环境里啊，那些用来电镀的材料，就像是一群听话的小士兵，它们会乖乖地附着在被电镀的物体表面。
而且啊，因为是真空环境，杂质什么的都进不来，所以电镀出来的效果那叫一个好。
我去参观过一个使用NCVM真空电镀工艺的工厂。
一进去，就看到那些机器在嗡嗡作响，工人们都在有条不紊地操作着。
我看到一个老师傅，就凑上去问：“老师傅，这NCVM真空电镀工艺难不难学啊？”老师傅笑着说：“小伙子，说难也难，说不难也不难。
关键是要掌握好各种参数，就像炒菜要掌握火候一样。
这真空度啊、电镀的时间啊、材料的配比啊，都得恰到好处。
要是哪个环节出了问题，那做出来的东西可就不咋地了。
”我听了，连连点头，心想这还真是个技术活啊。
真空镀膜(ncvm)工艺培训教材分解
10
二．真空镀膜的工艺特性:
7.镀膜用金属材料范围极广，除铁金属外，各种金属及金属合金，理论上都可 用作镀材。常用的有铝、铜、镍、镍银合金、铬等。另因镀膜是物理过程，对 产品材料本身性能几乎没有影响。
8.镀膜产品能达到的品质水准: 附着力：无脱落---5%脱落。 RCA耐磨：200-350次。 硬度：1H-3H ABS+PC素材一般在500g擦1H； PMMA素材则可达3H，甚至4H。 其它诸如高低温、冷热冲击、盐雾测试、耐醇测试、化妆品测试、抗人造汗测 试等均可达到常规要求。 要求特别高之产品，一般通过涂三层UV来实现, 但因增加一道工序, 不良率、 产能会相应降低。
5
4、不导电工艺前景
利用金属氧化物与金属化合物之 表面加工技术,外部表面呈现金属色 泽且不导电 ( 阻抗值无限大),此项有 利于人体健康和提高产品性能的新 型工艺势将成为表面处理技术之主 流
6
• 二．真空镀膜的工艺特性:
• 生产工序：
• 素材前处理->底涂UV ->镀膜->中涂UV ->面涂UV
3、耐热性：真空镀膜无论采用何种工艺，素材都必须面临升温考验，蒸
14
• 四：生产工艺流程及行业难题起因处理方法： • 例如生产过程中, 常发生不良情形有: 油点、水点、雾白、咬底等, 其它同普通塑胶喷涂。
不良情形 产生原因
素材表面、内部油污, 供气系统中 水分、油分。 液体涂料及颜色材料在均匀金属层 上反射,折射出的彩虹纹 涂料,底材及制程条件不佳造成涂层, 金属层,底材之间咬合,封闭不彻底.
2
• 一．真空镀膜技术及设备两百年发展史(1805-2007)
•1>. 制膜(或镀膜)方法可以分为气相生成法、氧化法、离子 注入法、扩散法、电镀法、涂布法、液相生成法等。气相 生成法又可分为物理气相沉积法（physical Vapor Deposition简称PVD法）化学气相沉积法和放电聚合法等。 • 我们今天主要介绍的是物理气相沉积法。由于
NCVM不导电真空电镀
N C V M不导电真空电镀 Prepared on 24 November 2020NCVM不导电电镀技术NonConductive Vacuum Metalization不导电电镀技术又称不连续镀膜技术简称NCVM，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuumMetalization的缩写。
它是指金属材料在真空条件下，运用化学和物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，是英文NonConductiveVacuumMetalization的缩写。
它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
NCVM是采用镀出金属及绝缘化合物等薄膜，利用相互不连续之特性，得到最终外观有金属质感且不影响到无线通讯传输之效果。
首先要实现不导电，满足无线通讯产品的正常使用；其次要保证“金属质感”这一重要的外观要求；最后通过UV涂料与镀膜层结合，最终保证产品的物性和耐候性，满足客户需求。
NCVM可应用于各种塑料材料，如PC、PC＋ABS、ABS、PMMA、NYLON、工程塑料等，它更符合制作工艺的绿色环保要求，是无铬(Non-Chrome)电镀制品的替代技术，适用于所有需要表面处理的塑料类产品，特别适用于有讯号收发的3C产品，尤其是在天线盖附近区域，如Mobile-Phone、PDA、SmartPhone、GPS卫星导航、蓝牙耳机等。
NCVM的主要特征是结合了传统真空镀膜技术的特性，采用新的镀膜技术、新的材料，做出普通真空电镀的不同颜色的金属外观效果，起到美化工件表面之功用。
采用NCVM技术制出的成品可以通过高压电表几万伏特的高压测试，不导通或不被击穿。
正是因为它的不导电性，当手机或蓝牙耳机收讯或是发射讯号时，产生的电磁场不被导电的镀层所屯积，从而不影响手机的RF(射频)性能以及ESD(静电放电)性能，也就是说使得无线产品达到更好的收讯效果，无杂音，更不会对人体产生任何影响。
新型不导电电镀NCVM
Ｅ Ｄ（ 电放 电 ） Ｓ 静 性能 ， 也就 是说 使 得 无线产 品达 到
更好 的收 讯效 果 ， 杂 音 ， 不会 对 人体 产 生 任 何 无 更
逐 步替 代 传 统 电镀 工业 而 成 为主 流 的塑 料 类 产 品 表面 处理技 术 ， 为 企业和 社 会带 来显 著 的经 济效 将 益和社 会效 益
ＮＣ Ｍ 的主 要特征 是 结合 了 传统 真空 镀 膜技 Ｖ 术 的特 性 ， 采用新 的镀 膜 技术 、 的材 料 ， 出 普通 新 做
可 穿透性 。产 品机壳 采 用 ＮＣＶ 制程 时 ，利用透 Ｍ
光 或半 透 光特 性 ． 使 产 品 的设 计更 富 变化 ， 可 外观 更 为靓丽 多姿
目 前 在 我 国 的 部 分 跨 国 企 业 ，如 ＭＯＴ Ｏ、
Ｓ ＯＮＹ Ｅ ＣＳ ＯＮ 和 ＮＯＫ Ａ 等 生 产 的通 讯产 品 ＲＩ Ｓ Ｉ
影 响。从 电性能 角度 出发 ， 它能 够通 过导 电测试和 电子干 扰测试 。从 真空 镀膜 本身 。 能 同时保 证正 它 常 的物 理 和耐候 测试 ， 附 着 力 、 如 耐磨 耗 、 醇 、 耐 耐
人工汗 液和 高温高湿 储存 等 。 当通讯 产 品的机 壳采 用 ＮＣ Ｍ 制程时 ，产 品的天 线模块 不 需再设 计回 Ｖ
已 导入ＮＣ Ｍ 镀 膜加 工 国内一 些企 业 也纷 纷研 Ｖ 发 ＮＣ Ｍ 技 术 ， Ｖ 如厦 门夏 新 、 深圳 杰瑞 、 山德 莱 佛 宝、 深圳 市 济达公 司等 ， 可对 蓝 牙耳机 、 机外 壳进 手 行 不 导 电真 空 电镀加 工 ．或 提供 Ｐ ＭＭＡ、Ｃ和 塑 Ｐ 满足 无线 通 讯产 品 的正 常使 用 ： 次 要保 证 “ 属 其 金 质感 ” 一 重要 的外 观 要 求 ： 后 通 过 ｕ 涂 料 与 这 最 ｖ 镀 膜 层结 合 ， 终保 证 产品 的物性 和 耐候 性 ， 足 最 满 客 户需求 。 ＶＭ 可 应用于 各种塑 料材 料 ， Ｐ ＮＣ 如 Ｃ、 Ｐ Ａ ＳＡ ＳＰ Ｃ＋ Ｂ 、 Ｂ 、ＭＭＡ、 Ｌ ＮＹ ＯＮ、工 程 塑 料 等 ， 它 更符合制 作工艺 的绿 色环 保要 求 ．是 无铬 （ ｎ Ｎｏ — Ｃ ｒｒｅ 电镀 制 品的替 代技 术 ． 用 于所 有 需要 表 ｈｏｎ ） 适 面 处理 的塑料 类产 品 ．特 别 适 用 于有 讯 号 收发 的 ３ Ｃ产 品 ．尤其 是在 天 线盖 附 近 区域 ．如 Ｍｏ ｉ — ｂ ｅ ｌ
NCVM(真空蒸镀)
啟動蒸鍍開關 (蜂鳴器響)
關蒸發源電流 抽氣閥門開啟
蒸鍍條件確認 送入真空腔體內 啟動抽氣系統 至設定真空值 (冷凍機自動開啟) 開啟蒸發源電流 (蒸鍍作動) 冷凍機除霜 破真空取出基材
NCVM Process Flow 成形品(Raw Material) 烘烤(heating) 蒸 著(NCVM) 成品(products) 素材清潔(cleaning)
1
2 3
knife 3M-600 tape 小刀 3M-600膠帶 RCA test of tape RCA紙带测试儀 740 eraser 95% ethanol 740 橡皮 95%醫用酒精
4 5
6 7 8
lasting temp. & humi. 恆溫恆濕試驗機 lasting temp. & humi. 恆溫恆濕試驗機 干擾測試
底 塗(Under Coat)
面 塗 (Top Coat)
Hard coated
Metal Primer Substrate
NCVM Production Line Layout
蒸 鍍 區
塗 裝 線 作 業 區 塗 裝 線
前置作業區
1.一般生產環境無塵車間 2.一臺蒸鍍機最少須配置二條1塗1烤塗裝線,塗裝線須有UV烤箱的配置 3.作業人員一律須著無塵服.
Evaporation
蒸鍍設備
常用蒸發源:鎢絲,鎢/鉬舟
Evaporation
鎢絲
蒸發源
鎢舟 鉬舟
Ncvm Quality Conthod 2H pencil 2H铅笔 Drawing dim. Nominal surface hardness (10N/50mm) 表面硬度(10N/5条) cross test 百格測試 (175g/250cycles) 耐磨耗性(175g/250回) abrasive resistance(175g/1000cycles) 耐磨耗性(175g/1000回) ethanol resistance(dip in2H) 耐酒精測試(浸泡2H) high temp.resistance( 90% 65℃ 96H) 耐高溫測試( 90% 65℃ 96H) low temp. resistance( -40℃ 96H) 耐低溫測試( -40℃ 96H)
VM工艺流程
一.名词解释
PVD：Physical Vapor Deposition的缩写， PVD主要 包括三类：蒸发镀膜、溅射镀膜和离子镀膜。
VM: Vacuum Metallization的缩写，意思是“真 空金属化”, 镀膜材料为金属，一般指真空蒸 镀金属。 NCVM：Non－conductive Vacuum Metallization 的缩写， 意为“不导电真空电镀”，镀膜为金属材料但 镀层不导电，目前大部分பைடு நூலகம்蒸发镀膜形式。
PVD、VM、NCVM之间的关系
PVD
VM
NCVM
NCVM特殊性
通过选择特殊的蒸发镀膜材料和工 艺，使金属镀层具有较高的电阻值，在
保持金属的光泽同时不具备金属的良好
导通性，对于手机产品，可以有效地保 证通讯信号的传输与接收；防止射频干 扰，影响声音效果 ，并降低制造成本。
VM工艺流程
1.夹具装配和 原材料表面清 洁
2、减轻真空系统的负担，在真空状态下低 分子物易挥发。底漆可起封闭作用。 金属层：增加金属光泽。 中漆：增强附着力，可做颜色层。 面漆：各项功能主要通过面漆实现，对功能 要求不高的可做颜色层。
三、VM产品应用
2.底漆喷涂
3.真空镀膜
4.中、面 漆喷涂
5.外观检 查
二、VM膜层结构图示
金属层 底漆 中漆 面漆
塑胶基材
底漆、金属层和面漆是必须的；中漆可根据实 际要求决定是否需要添加。
三、各层膜层的作用
底漆 1、提高光亮度。 塑料表面粗糙度在 0.5um以上，金属层厚 度02.um以下，故无法 掩盖塑料基材的粗糙 度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

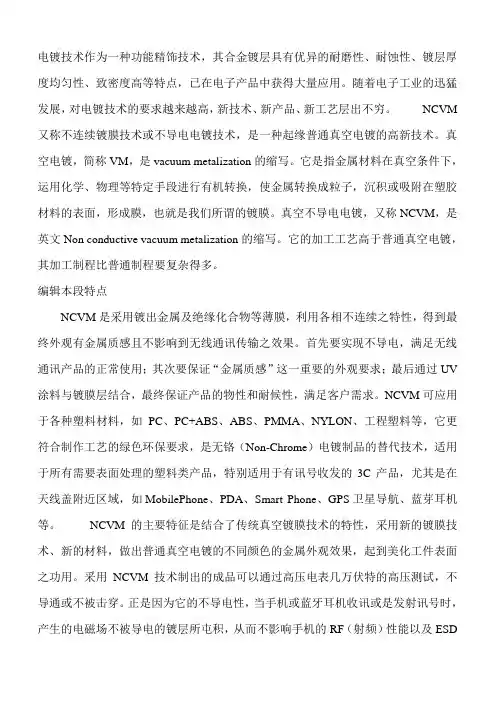

NCVM不导电电镀技术
NonConductive Vacuum Metalization
不导电电镀技术又称不连续镀膜技术简称NCVM，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuumMetalization的缩写。
它是指金属材料在真空条件下，运用化学和物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，是英文NonConductiveVacuumMetalization的缩写。
它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
NCVM是采用镀出金属及绝缘化合物等薄膜，利用相互不连续之特性，得到最终外观有金属质感且不影响到无线通讯传输之效果。
首先要实现不导电，满足无线通讯产品的正常使用；其次要保证“金属质感”这一重要的外观要求；最后通过UV涂料与镀膜层结合，最终保证产品的物性和耐候性，满足客户需求。
NCVM可应用于各种塑料材料，如PC、PC＋ABS、ABS、PMMA、NYLON、工程塑料等，它更符合制作工艺的绿色环保要求，是无铬(Non-Chrome)电镀制品的替代技术，适用于所有需要表面处理的塑料类产品，特别适用于有讯号收发的3C 产品，尤其是在天线盖附近区域，如Mobile-Phone、PDA、SmartPhone、GPS卫星导航、蓝牙耳机等。
NCVM的主要特征是结合了传统真空镀膜技术的特性，采用新的镀膜技术、新的材料，做出普通真空电镀的不同颜色的金属外观效果，起到美化工件表面之功用。
采用NCVM技术制出的成品可以通过高压电表几万伏特的高压测试，不导通或不被击穿。
正是因为它的不导电性，当手机或蓝牙耳机收讯或是发射讯号时，产生的电磁场不被导电的镀层所屯积，从而不影响手机的RF(射频)性能以及ESD(静电放电)性能，也就是说使得无线产品达到更好的收讯效果，无杂音，更不会对人体产生任何影响。
从电性能角度出发，它能够通过导电测试和电子干扰测试。
从真空镀膜本身，它能同时保证正常的物理和耐候测试，如附着力、耐磨耗、耐醇、耐人工汗液和高温高湿储存等。
当通讯产品的机壳采用NCVM制程时，产品的天线模块不需再设计回路接地至机板上，由此可节省在天线模块上的检测，并节省成本；同时产品的外观金属质感较强烈，进而提高产品的科技含量，增加产品的附加价值。
另外NCVM在使塑料具有金属质感的同时可实现半透光性控制，即体现金属质感同时具备光线可穿透性。
产品机壳采用NCVM制程时，利用透光或半透光特性，可使产品的设计更富变化，外观更为靓丽多姿。
