双容水箱液位定值控制系统实验报告
试验三双容水箱液位定值控制系统试验-化工控制工程试验中心

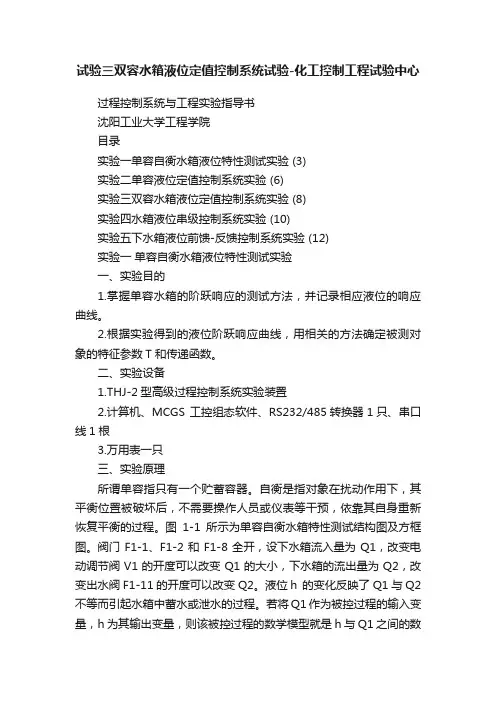

试验三双容水箱液位定值控制系统试验-化工控制工程试验中心过程控制系统与工程实验指导书沈阳工业大学工程学院目录实验一单容自衡水箱液位特性测试实验 (3)实验二单容液位定值控制系统实验 (6)实验三双容水箱液位定值控制系统实验 (8)实验四水箱液位串级控制系统实验 (10)实验五下水箱液位前馈-反馈控制系统实验 (12)实验一单容自衡水箱液位特性测试实验一、实验目的1.掌握单容水箱的阶跃响应的测试方法，并记录相应液位的响应曲线。
2.根据实验得到的液位阶跃响应曲线，用相关的方法确定被测对象的特征参数T 和传递函数。
二、实验设备1.THJ-2型高级过程控制系统实验装置2.计算机、MCGS 工控组态软件、RS232/485转换器1只、串口线1根3.万用表一只三、实验原理所谓单容指只有一个贮蓄容器。
自衡是指对象在扰动作用下，其平衡位置被破坏后，不需要操作人员或仪表等干预，依靠其自身重新恢复平衡的过程。
图1-1所示为单容自衡水箱特性测试结构图及方框图。
阀门F1-1、F1-2和F1-8全开，设下水箱流入量为Q1，改变电动调节阀V1的开度可以改变Q1的大小，下水箱的流出量为Q2，改变出水阀F1-11的开度可以改变Q2。
液位h 的变化反映了Q1与Q2不等而引起水箱中蓄水或泄水的过程。
若将Q1作为被控过程的输入变量，h 为其输出变量，则该被控过程的数学模型就是h 与Q1之间的数学表达式。
根据动态物料平衡关系有Q 1-Q 2=A dtdh (1-1) 将式(1-1)表示为增量形式ΔQ 1-ΔQ 2=Adt h d ? (1-2) 式中：ΔQ1，ΔQ2，Δh ——分别为偏离某一平衡状态的增量； A ——水箱截面积。
在平衡时，Q 1=Q 2，dtdh ＝0；当Q1发生变化时，液位h 随之变化，水箱出口处的静压也随之变化，Q2也发生变化。
由流体力学可知，流体在紊流情况下，液位h 与流量之间为非线性关系。
但为了简化起见，经线性化处理后，可近似认为Q2与h 成正比关系，而与阀F1-11的阻力R 成反比，即ΔQ 2=R h ? 或 R=2Q ??h (1-3) 式中：R —阀F1-11的阻力，称为液阻。
双容水箱液位定值控制系统实验
双容水箱液位定值控制系统实验双容水箱液位定值控制系统一、实验目的1( 通过实验，进一步了解双容对象的特性。
2( 掌握调节器参数的整定与投运方法。
3( 研究调节器相关参数的改变对系统动态性能的影响。
二、实验设备1( THJ-2型高级过程控制系统装置。
2( 计算机、上位机MCGS组态软件、RS232-485转换器1只、串口线1根3( 万用表一只三、实验原理本实验系统以中水箱与下水箱为被控对象，下水箱的液位高度为系统的被图6-1 双容液位定值控制系统结构图控制量。
基于系统的给定量是一定值，要求被控制量在稳态时等于给定量所要求的值，所以调节器的控制规律为PI或PID。
本系统的执行元件既可采用电动调节阀，也可用变频调速磁力泵。
如果采用电动调节阀作执行元件，则变频调速磁图6-2 双容液位定值控制系统方框图力泵支路中的手控阀F2-4或F2-5打开时可分别作为中水箱或下水箱的扰动。
图6-1为实验系统的结构图，图6-2为控制系统的方框图。
四、实验内容与步骤1( 图6-1所示，完成实验系统的接线。
2( 接通总电源和相关仪表的电源。
3( 打开阀F1-1、 F1-2、F1-7、F1-10和F1-11，且使F1-10的开度大于F1-11的开度。
4( 用实验四(上册)中所述的临界比例度法或4:1衰减振荡法整定调节器的相关参数。
5( 设置系统的给定值后，用手动操作调节器的输出，控制电动调节阀给中水箱打水，待中水箱液位基本稳定不变且下水箱的液位等于给定值时，把调节器切换为自动，使系统投入自动运行状态。
6( 启动计算机，运行MCGS组态软件软件，并进行下列实验:1)当系统稳定运行后，突加阶跃(给定量增加5%,15%)，观察并记录系统的输出响应曲线。
2)待系统进入稳态后，启运变频器调速的磁力泵支路，分别适量改变阀F2-4或阀F2-5的开度(加扰动)，观察并记录被控制量液位的变化过程。
7.通过反复多次调节PI的参数，使系统具有较满意的动态性能指标。
实验五、串接双容下水箱液位PID整定实验
1.4.2二阶水箱对象PID控制
实验五串接双容中水箱液位PID整定
一、实验目的
（1）熟悉单回路双容液位控制系统的组成和工作原理。
（2）熟悉用P、PI和PID控制规律时的过渡过程曲线。
（3）定性分析不同PID控制器参数对双容系统控制性能的影响。
二、实验设备
CS2000型过程控制实验装置、计算机、DCS控制系统与监控软件。
(7)改变控制规律，时间允许的情况下，对于P、PI、PID，分别得到2条合理的过渡过程曲线（对应不同参数）。注意：每当做完一次试验后，必须待系统稳定后再做另一次试验。
五、实验报告要求
（1）画出双容水箱液位控制实验系统的结构图。
（2）画出PID控制时的阶跃响应曲线，并分析微分D对系统性能的影响。
六、思考题
三、实验原理
二阶双容水箱液位PID控制方框图
上图为双容水箱液位控制系统。这也是一个单回路控制系统，它与实验四不同的是有两个水箱相串联，控制的目的是使中水箱的液位高度等于给定值所期望的高度，具有减少或消除来自系统内部或外部扰动的影响功能。显然，这种反馈控制系统的性能完全取决于控制器（DCS）的结构和参数的合理选择。由于双容水箱的数学模型是二阶的，故系统的稳定性不如单容液位控制系统。
对于阶跃输入（包括阶跃干扰），这种系统用比例（P）调节器去控制，系统有余差，且与比例度成正比。若用比例积分（PI）调节器去控制，不仅可实现无余差，而且只要调节器的参数δ和TI调节的合理，也能使系统具有良好的动态性能。比例积分微分（PID）调节器是在PI调节器的基础上再引入微分D的控制作用，从而使系统既无余差存在，阀，将CS2000 实验对象的储水箱灌满水（至最高高度）。
实验三 双容水箱液位定值控制
实验三双容液位定值控制实验原理：本实验以中水箱与下水箱串联作为被控对象，下水箱的液位高度为系统的被控制量。
要求下水箱液位稳定至给定量，将压力传感器LT3检测到的下水箱液位信号作为反馈信号，在与给定量比较后的差值通过调节器控制电动调节阀的开度，以达到控制下水箱液位的目的。
实验系统控制方框图如下所示：图3－1 双容液位定值控制系统方框图实验内容一：观察系统在PI控制参数下的动态响应曲线1、按要求设定参数，液位给定值SV＝80mm，PI参数为P＝20，I＝60。
2、设置好系统的给定值后，用手动操作AI智能调节仪的输出，通过电动调节阀给上水箱打水，待其液位达到给定量所要求的值，且基本稳定不变时，把输出切换为自动，使系统投入自动运行状态。
其总貌图如下图所示：图3－2 双容液位定值控制系统总貌图上图曲线中所示，恒定不变的曲线线为下水箱液位的设定值，上面一条曲线为下水箱液位的的测量值，下面一条曲线为中水箱液位的测量值。
3、 观察系统在设定的控制参数下的动态响应曲线，如下图所示：图3－3 双容液位定值控制系统动态响应曲线由上图可知，其最大测量值为PV max =119.35mm ，由此可得出其最大超调量δ＝(119.35－80)/80*100％，δ=50％ 。
又由实时数据知：t 1＝09:59:15，t 2＝10:04:43则其上升时间t ＝t 2－t 1=328s 。
由以上可知，该双容控制系统的动态响应不如单容液位定值控制系统的动态响应，并且，在双容定值控制系统中，系统的响应还有一定的滞后，其滞后时间为T=94s 。
分析以上现象可得出以下的结论：本实验中被测对象由两个不同容积的水箱相串联组成，故称其为双容对象。
根据前一实验单容水箱液位定值控制的原理，可知双容水箱数学模型是两个单容水箱数学模型的乘积，即双容水箱的数学模型可用一个二阶惯性环节来描述：G(s)=G 1(s)G 2(s)=)1s T )(1s T (K 1s T k 1s T k 212211++=+⨯+ (3－1) 式中K ＝k 1k 2，为双容水箱的放大系数，T 1、T 2分别为两个水箱的时间常数。
双容水箱液位控制结题研究报告

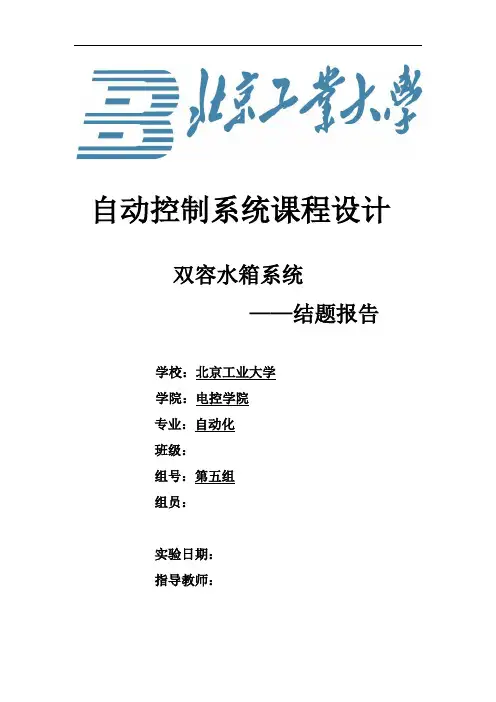

自动控制系统课程设计双容水箱系统——结题报告学校：北京工业大学学院：电控学院专业：自动化班级：组号：第五组组员：实验日期：指导教师：目录一、课程设计任务 (2)二、被控对象的模型及分析 (2)三、系统控制方案论证 (5)四、控制结构与控制器设计步骤 (6)五、实验过程论述 (8)六、实验结果及分析 (10)七、总结 (10)八、附录 (11)一、课程设计任务1、课程设计目的（1）掌握自动控制系统的分析与控制器设计方法。
（2）掌握基于MATLAB的系统仿真方法（3）掌握基于实验方法确定系统模型参数的方法(4) 掌握基于物理对象的控制系统的调试方法（5）培养编制技术总结报告的能力。
2、被控对象: 双容水箱系统3、性能指标要求衰减率4:1～10:1,超调量Mp<10%，调节时间Ts<45s，稳态误差0=sse二、被控对象的模型及分析1双容水箱的数学模型双容水箱液位控制结构图如下图所示：图2-3 双容水箱液位控制结构图设流量Q1为双容水箱的输入量，下水箱的液位高度H2为输出量，根据物料动态平衡关系，并考虑到液体传输过程中的时延，其传递函数为式中K=R4，T1=R2C1，T2=R4C2，R2、R4分别为阀V3和V4的液阻，C1和C2分别为左水箱和右水箱的容量系数。
式中的K、T1和T2可由实验求得的阶跃响应曲线求出。
具体的做法是在下图所示的阶跃响应曲线上取：6)-1(*)1*)(1*()()()(2112e sSTSTKSGSQSHτ-++==1）、h 2（t ）稳态值的渐近线h 2(∞)；图2-4 阶跃响应曲线 2）、h 2（t ）|t=t1=0.4 h 2(∞)时曲线上的点A 和对应的时间t 1；3）、h 2（t ）|t=t2=0.8 h 2(∞)时曲线上的点B 和对应的时间t 2。
然后，利用下面的近似公式计算式1-6中的参数K 、T1和T2。
其中：对于式（1-6）所示的二阶过程，0.32<t 1/t 2<0.46。
双容水箱实验报告
一、实验目的1. 了解双容水箱液位控制系统的基本原理和组成。
2. 掌握双容水箱液位控制系统的建模、仿真和实验方法。
3. 学习PID控制算法在双容水箱液位控制系统中的应用。
4. 分析不同控制策略对系统性能的影响，优化控制参数。
二、实验设备1. 双容水箱系统：包括两个水箱、阀门、传感器、执行器等。
2. 控制器：采用PID控制器进行液位控制。
3. 电脑：用于数据采集、仿真和参数调整。
4. MATLAB软件：用于系统建模、仿真和数据分析。
三、实验原理双容水箱液位控制系统主要由水箱、传感器、执行器和控制器组成。
系统的工作原理如下：1. 传感器检测水箱液位，并将液位信号传输给控制器。
2. 控制器根据预设的液位设定值和当前液位值，计算出控制信号。
3. 执行器根据控制信号调整阀门开度，控制进水流量和出水流量。
4. 通过调节进水流量和出水流量，使水箱液位保持在设定值附近。
四、实验步骤1. 系统建模：根据实验设备，建立双容水箱液位控制系统的数学模型。
模型包括水箱的液位方程、进水流量方程和出水流量方程。
2. 系统仿真：在MATLAB中，根据建立的数学模型进行系统仿真。
仿真过程中，调整PID控制器的参数，观察不同参数对系统性能的影响。
3. 实验验证：将PID控制器连接到实际双容水箱系统，进行实验验证。
通过改变液位设定值，观察系统响应和稳定性。
4. 参数优化：根据实验结果，调整PID控制器的参数，使系统性能达到最优。
五、实验结果与分析1. 系统仿真结果：在MATLAB中，通过仿真实验，观察到不同PID控制器参数对系统性能的影响。
结果表明，参数的合理选择对系统性能有显著影响。
2. 实验验证结果：将PID控制器连接到实际双容水箱系统，进行实验验证。
实验结果显示，系统响应速度快，稳定性好，能够有效控制水箱液位。
3. 参数优化结果：根据实验结果，对PID控制器的参数进行优化。
优化后的参数能够使系统在较短时间内达到稳定状态，并保持较高的响应速度。
双容型水箱实验报告
机械电子工程原理实验报告双容型水箱液位与PID控制综合实验组员:XXXXXX年X月实验一压力传感器特性测试及标定测量实验一、实验目的1、了解本实验装置的结构与组成。
2、掌握压力传感器的实验原理及方法，对压力传感器进行标定。
二、实验设备1、德普施双容水箱一台。
2、PC 机及DRLINK4.5 软件。
三、实验原理图1-1 传感器装置图本实验传感器如图1-1所示，使用二个扩散硅压阻式压力传感器，分别用来测量上水箱水柱压力，下水箱水柱压力。
扩散硅压阻式压力传感器实质是硅杯压阻传感器。
它以N型单晶硅膜片作敏感元件，通过扩散杂质使其形成4个P型电阻，形成电桥。
在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，使电桥有相应输出。
经过后级电路的放大处理之后输出0~5V之间的电信号。
扩散硅压力传感器的输出随输入呈线性关系，输出特性曲线一般是一条直线，一般使用传感器前需要对此传感器进行标定，通常的做法是取两个测量点（x1，y1）和（x2，y2）然后计算特性直线的斜率K和截距B即可。
由于扩散硅压力传感器承受的水压力与水的液位高度成正比，因此扩散硅压力传感器通常也用来测量液位高度。
四、实验内容及结果图1-2 上水槽压力传感器特性测试及标定测量实验图1-3 下水槽压力传感器特性测试及标定测量实验5）压力传感器的标定系数值表。
表1-1 压力传感器标定系数值6）依据压力传感器标定系数值绘制的压力传感器特性曲线如图1-3，图1-4所示：图1-3 上水槽压力传感器特性曲线图1-4 下水槽压力传感器特性曲线五、思考题1.在做本实验的时候，为何2次标定的液位高度不能够太接近？答：由于液位高度与电压值为线性关系，故2次标定的液位高度要保持一定距离，这样可以有效降低系统误差。
在控制过程中由于水泵抽水压力冲击传感器等影响会对液位传感器产生一定程度的干扰。
为了更好的体现一阶液位的特性和准确的获得测量值。
双容水箱液位定值控制系统实验报告
XXXX大学电子信息工程学院专业硕士学位研究生综合实验报告实验名称：双容水箱液位定值控制系统专业：控制工程姓名： XXX学号：XXXXXX指导教师： XXX完成时间：XXXXX实验名称：双容水箱液位定值控制系统实验目的：1．通过实验进一步了解双容水箱液位的特性。
2．掌握双容水箱液位控制系统调节器参数的整定与投运方法。
3．研究调节器相关参数的改变对系统动态性能的影响。
4．研究P、PI、PD和PID四种调节器分别对液位系统的控制作用。
5．掌握双容液位定值控制系统采用不同控制方案的实现过程。
实验仪器设备：1．实验对象及控制屏、SA-11挂件一个、SA-13挂件一个、SA-14挂件一个、计算机一台（DCS需两台计算机）、万用表一个；2．SA-12挂件一个、RS485/232转换器一个、通讯线一根；3．SA-21挂件一个、SA-22挂件一个、SA-23挂件一个；4．SA-31挂件一个、SA-32挂件一个、SA-33挂件一个、主控单元一个、数据交换器两个，网线四根；5．SA-41挂件一个、CP5611专用网卡及网线；6．SA-42挂件一个、PC/PPI通讯电缆一根。
实验原理：本实验以中水箱与下水箱串联作为被控对象，下水箱的液位高度为系统的被控制量。
要求下水箱液位稳定至给定量，将压力传感器LT2检测到的中水箱液位信号作为反馈信号，在与给定量比较后的差值通过调节器控制电动调节阀的开度，以达到控制下水箱液位的目的。
为了实现系统在阶跃给定和阶跃扰动作用下的无静差控制，系统的调节器应为PI或PID控制。
调节器的参数整定可采用本章第一节所述任意一种整定方法。
本实验系统结构图和方框图如图所示。
方案设计及参数计算：单回路控制系统方框图的一般形式，它是由被控对象、执行器、调节器和测量变送器组成一个单闭环控制系统。
系统的给定量是某一定值，要求系统的被控制量稳定至给定量。
单回路控制系统方框图调节器参数的整定方法（一）经验法系统参数δ(%)T I(min) T D(min)温度20～60 3～10 0.5～3流量40～100 0.1～1压力30～70 0.4～3液位20～80(二)临界比例度法根据临界比例度δk和振荡周期T S，按下表所列的经验算式，求取调节器的参考参数值，这种整定方法是以得到4：1衰减为目标。
双容水箱控制实验
自动控制课程设计报告 -------双容水箱液位控制王治国 07020133赵超跃 070201072010年7月11日目录试验目的 (3)控制对象 (3)性能指标 (3)试验设计内容 (3)试验步骤 (4)试验结果分析 (12)总结 (12)（一）实验目的1、掌握自动控制系统的分析与控制器设计方法2、掌握基于MATLAB 的系统仿真方法3、掌握基于实验方法确定系统模型参数的方法4、掌握基于物理对象的控制系统的调试方法5、培养编制技术总结报告的能力（二）控制对象双容水箱系统（三）指标要求衰减率4:1～10:1,超调量%10≤pM ，调节时间sts15≤，稳态误差0=sse（四）课程设计内容（1）系统分析根据被控对象的数学模型，应用控制理论系统分析的方法，对被控对象的性能进行分析（时域、频域）。
（2）系统设计根据性能指标的要求，进行系统方案论证，进行相关控制器或控制算法设计。
（3）系统仿真在MATLAB 的Simulink 仿真平台下，进行系统仿真，验证控制算法的可行性、抗干扰性以及参数变化对系统的影响。
（4）系统实现搭建相关控制器或编写相应的控制算法，对所选的物理对象进行实时控制，并进行相关控制器的调试，使系统正常工作时满足性能指标的要求。
（5）系统模型参数的获取设计相关实验，获取系统模型参数。
（6）参数变化对系统性能的影响设计实验，获取数据，分析控制参数对系统性能的影响。
(五) 实验步骤(1)系统参数的获取和性能分析双容水箱的数学模型双容水箱液位控制结构图如下图所示：图2-3 双容水箱液位控制结构图设流量Q 1为双容水箱的输入量，下水箱的液位高度H 2为输出量，根据物料动态平衡关系，并考虑到液体传输过程中的时延，其传递函数为式中 K=R 4，T 1=R 2C 1，T 2=R 4C 2，R 2、R 4分别为阀V 3和V 4的液阻，C 1 和C 2分别为左水箱和右水箱的容量系数。
K 、T 1和T 2可由实验求得的阶跃响应曲线求出。
双容水箱串级PID控制实验液位
双容水箱液位串级PID控制实验一、实验目的1、进一步熟悉PID调节规律2、学习串级PID控制系统的组成和原理3、学习串级PID控制系统投运和参数整定二、实验设备1、四水箱实验系统DDC实验软件2、PC机（Window 2000 Professional 操作系统）三、实验原理1、控制系统的组成及原理一个控制器的输出用来改变另一个控制器的设定值，这样连接起来的两个控制器称为“串级”控制器。
两个控制器都有各自的测量输入，但只有主控制器具有自己独立的设定值，只有副控制器的输出信号送给被控对象，这样组成的系统称为串级控制系统。
本仿真系统的双容水箱串级控制系统如下图所示：图17－1 本仿真系统的双容水箱串级控制系统框图串级控制器术语说明主变量：y1称主变量。
使它保持平稳使控制的主要目的副变量：y2称副变量。
它是被控制过程中引出的中间变量副对象：上水箱主对象：下水箱主控制器：PID控制器1，它接受的是主变量的偏差e1，其输出是去改变副控制器的设定值副控制器：PID控制器2，它接受的是副变量的偏差e2，其输出去控制阀门副回路：处于串级控制系统内部的，由PID控制器2和上水箱组成的回路主回路：若将副回路看成一个以主控制器输出r2为输入，以副变量y2为输出的等效环节，则串级系统转化为一个单回路，即主回路。
串级控制系统从总体上看，仍然是一个定值控制系统，因此，主变量在干扰作用下的过渡过程和单回路定值控制系统的过渡过程具有相同的品质指标。
但是串级控制系统和单回路系统相比，在结构上从对象中引入一个中间变量（副变量）构成了一个回路，因此具有一系列的特点。
串级控制系统的主要优点有：1）副回路的干扰抑制作用发生在副回路的干扰，在影响主回路之前即可由副控制器加以校正2）主回路响应速度的改善副回路的存在，使副对象的相位滞后对控制系统的影响减小，从而改善了主回路的相应速度3）鲁棒性的增强串级系统对副对象及控制阀特性的变化具有较好的鲁棒性4）副回路控制的作用副回路可以按照主回路的需要对于质量流和能量流实施精确的控制由此可见，串级控制是改善调节过程极为有效的方法，因此得到了广泛的应用。
双容水箱DCS实训报告
一、实训目的（1）熟悉集散控制系统（DCS）的组成。
（2）掌握MACS组态软件的使用方法。
（3）培养灵活组态的能力。
（4）掌握系统组态与装置调试的技能。
二、实训内容以双容水箱为对象设计液位串级控制系统，并用MACS组态软件完成组态包括：（1）数据库组态。
（2）设备组态。
（3）算法组态。
（4）画面组态。
（5）系统组态。
三、实训设备和器材（1）THSA-1型生产过程自动化技术综合实训装置。
（2）和利时DCS控制系统。
四、实训接线将过程连接电缆接到和利时DCS控制装置电缆接口。
五、实训步骤1、工程分析双容水箱液位定值控制系统需要二个输入测量信号，一个输出控制信号。
因此需要一个模拟量输入模块FM148A和一个模拟量输出模块FM151。
采集中水箱液位信号（LT1），下水箱液位信号（LT2）和控制电动控制阀的开度的控制信号（OP1）。
通过以上分析可得：AI：LT1 1~5V（信号范围）0~20cm（量程）LT2 1~5V（信号范围）0~20cm（量程）AO：OP1 4~20mA（信号范围）0~100%（量程）硬件的选取：（1）I/O：FM148A（一块）FM151A（一块）（2）主控模块：FM801（一块）（3）操作员站（一台）（4）工程师站（一台）2、工程建立1）打开：开始→程序→macsv组态软件→数据库总控。
2）点击按钮或选择工程|新建工程，新建工程，输入工程名字：YIEWEI 3）点击“确定”按钮，然后在空白处选择这个工程，此时会显示当前域号为65535等信息。
4）选择“编辑>域组号组态”，选择组号为1，将刚创建的工程从“未分组的域”移动到右边“该组所包括的域”里，点“确定”按钮。
出现当前域号：0等信息。
5）在数据库总控组态中添加变量。
选择菜单栏，编辑→编辑数据库，弹出窗口，输入用户名和口令bjhc/3dlcz。
点击“确定”按钮。
6）选择系统→数据操作，出现下面对话框，点击“确定”。
7）因为双容水箱定制控制系统用到一个模块，两个通道，所以需要编辑两个点号。
双容水箱液位单回路控制投运及PID参数整定(实验二)
青岛科技大学实验报告年月日姓名专业班级同组者课程实验项目：双容水箱液位单回路控制投运及PID参数整定一、实验目的1．学习和使用组态软件MCGS。
2．学习和使用PLC的编程和通讯功能。
3．掌握调节器参数的整定方法。
4．研究调节器相关参数的改变对系统动态性能的影响。
5．在实验平台上实现简单的控制方案。
二、实验设备1．THJ-2型高级过程控制系统装置。
2．计算机、上位机MCGS组态软件、RS232-485转换器1只、串口线1根3．万用表一只三、实验原理本实验系统以上水箱与中水箱为被控对象，中水箱的液位高度为系统的被控制量。
基于系统的给定量是一定值，要求被控制量在稳态时等于给定量所要求的值，所以调节器的控制规律为PI或PID。
本系统的执行元件既可采用电动调节阀，也可用变频调速磁力泵。
图2双容液位定值控制系统方框图四、实验内容与步骤1、接好实验线路。
2、接通总电源和相关仪表的电源。
3、把调节器设置于手动位置，改变其手动输出值，使中水箱的液位处于某一平衡位置（一般为水箱的中间位置）。
4、在上位机监控界面中设定PID参数，在PID扩展参数中设定控制器的正反作用。
5、当系统输出稳定时，由手动切换到自动，保证系统投运的无扰动切换。
6、使系统的给定值作阶跃跳变（3—5cm），使中水箱的液位由原平衡状态开进入另一个平衡状态。
反复调节PID 始变化，经过一定的调节时间后，液位h2参数使系统输出曲线的衰减比为4：1。
7、打印历史曲线。
五、实验要求请给出实验的调节过程及调节参数，并附上历史曲线，分析实验结果，总结PI参数变化对系统输出的影响。
双容水箱液位定值控制系统实验报告
双容水箱液位定值控制系统实验报告实验目的：通过搭建双容水箱液位定值控制系统，了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。
实验器材：1.液位控制综合实验台2.电子积分器PID控制器3.水泵4.液位传感器5.两个水箱6.电压表和电流表实验步骤：1.将两个水箱放在实验台上，一个用作上升水箱，一个用作下降水箱。
2.将水泵安装在上升水箱中，并通过输水管连接两个水箱。
3.将液位传感器安装在上升水箱和下降水箱中，并将其连接到电子积分器PID控制器。
4.将电子积分器PID控制器连接到电源，并连接电压表和电流表来监测相应的电压和电流。
5.打开水源，使用电子积分器PID控制器调节水泵的运行方式和水泵的转速。
6.观察液位传感器的反馈信号，并根据反馈信号调整PID控制器的参数，使得液位保持在设定值附近。
7.记录不同设定值下液位的控制效果，并分析数据。
8.关闭水源，停止实验。
实验结果：根据实验数据，可以观察到双容水箱液位控制系统的控制效果。
当设定值改变时，PID控制器能够调整水泵的运行方式和水泵的转速，以使得液位保持在设定值附近。
实验结果表明，在合适的PID控制器参数设置下，液位的稳定性和控制精度较高。
实验分析：在双容水箱液位定值控制系统中，PID控制器起到了关键作用。
P项（比例项）根据液位的偏差来调节水泵的转速，I项（积分项）根据液位的积累偏差来调整水泵的运行方式，D项（微分项）根据液位的变化速度来预测液位的变化趋势。
通过PID控制器的联合作用，可以实现对液位的稳定控制。
从实验结果分析可以看出，PID控制器的参数设置非常重要。
当P参数过大或过小时，会导致液位振荡或调节速度缓慢；当I参数过大或过小时，会导致液位超调或稳态误差；当D参数过大时，系统可能产生过冲。
因此，需要根据具体的系统要求和实验条件来合理设置PID控制器的参数。
结论：通过搭建双容水箱液位定值控制系统，并对其进行实验研究，我们可以了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。
实验二 双容水箱液位定值控制系统(单回路)
实验项目名称：（所属课程：）学院：专业班级：姓名：学号：实验日期：实验地点：合作者：指导教师：本实验项目成绩：教师签字：日期：一、实验目的1．通过实验进一步了解双容水箱液位的特性。
2．掌握双容水箱液位控制系统调节器参数的整定与投运方法。
3．研究调节器相关参数的改变对系统动态性能的影响。
4．研究P、PI、PD和PID四种调节器分别对液位系统的控制作用。
5．掌握双容液位定值控制系统采用不同控制方案的实现过程。
二、实验条件THSA-1型过控综合自动化控制系统实验平台。
三、实验原理图2-4 单容液位定值控制系统原理框图四、实验内容与要求本实验选择中水箱液位作为被控参数，上水箱流入量为控制参数。
实验之前先将储水箱中贮足水量，然后将阀门F1-1、F1-2、F1-7和F1-11全开，将中水箱出水阀F1-10开至适当开度（50%左右，上水箱出水阀开到70%左右），其余阀门均关闭。
按以下步骤进行实验。
1.根据系统组成方框图接线，如图2-5所示。
2.接通总电源空气开关和钥匙开关，打开24V开关电源，给压力变送器上电，按下启动按钮，合上单相1、单相对性空气开关，给智能仪表及电动调节阀上电。
3.打开上位机“组态王”组态环境，打开“智能仪表控制系统”工程，然后进入组态王运行环境，在主菜单中点击“实验四、双容液位定值控制系统”，进入实验四的监控界面。
4.在上位机监控界面中点击“启动仪表”，将智能仪表设置为“手动”，并将设定值和输出值设置为一个合适的值，此操作可通过调节仪表实现。
值得注意的是手自动切换的时间为：当中水箱液位基本稳定不变（一般约为3～5cm）且下水箱的液位趋于给定值时切换为最佳。
5.合上三相电源空气开关，磁力驱动泵上电打水，适当增加/减少智能仪表的输出量，使中水箱的液位平衡于设定值。
6.按经验法或动态特性参数法整定调节器参数，选择PI控制规律，并按整定后的PI参数进行调节器参数设置。
图2-5 智能仪表控制单容液位定值控制实验接线图7.待液位稳定于给定值后，将调节器切换到“自动控制状态。
双容水箱液位定值控制系统
第四节双容水箱液位定值控制系统一、实验目的1．通过实验,进一步了解双容对象的特性.2．掌握调节器参数的整定与投运方法.3．研究调节器相关参数的改变对系统动态性能的影响.二、实验设备1．THJ-2型高级过程控制系统装置.2．计算机、上位机MCGS组态软件、RS232-485转换器1只、串口线1根3．万用表一只三、实验原理图3-1 双容液位定值控制系统结构图图3-2 双容液位定值控制系统方框图本实验系统以中水箱与下水箱为被控对象,下水箱的液位高度为系统的被控制量.基于系统的给定量是一定值,要求被控制量在稳态时等于给定量所要求的值,所以调节器的控制规律为PI或PID.本系统的执行元件既可采用电动调节阀,也可用变频调速磁力泵.如果采用电动调节阀作执行元件,则变频调速磁力泵支路中的手控阀F2-4或F2-5打开时可分别作为中水箱或下水箱的扰动.图3-1为实验系统的结构图,图3-2为控制系统的方框图.四、实验内容与步骤本实验选择中水箱和下水箱串联作为双容对象〔也可选择上水箱和中水箱〕.实验之前先将储水箱中贮足水量,然后将阀门F1-1、F1-7全开,将中水箱出水阀门F1-10、下水箱出水阀门F1-11开至适当开度〔要求阀F1-10稍大于阀F1-11〕,其余阀门均关闭.然后接通控制系统电源,打开用作上位监控的的PC机,进入实验界面的操作和打开实验主界面的操作过程与本实验指导书第二章第一节中所描述的相同.在实验主界面中选择本实验项即"串接双容水箱液位PID整定实验",系统进入正常的测试状态,呈现的实验界面如图3-3所示.图3-3 实验界面实验步骤与上个实验"第三节上水箱液位定值控制系统"相同,在此只列出实验数据.P=3P=8P=3I=50000无调节时间P=8 I=100000P=3 D=5000无超调、调节、上升,只算峰值时间P=8 D=10000无调节时间P=6 I=100000D=10000分析内容与上个实验"上水箱液位定值控制系统"内容一致.五、思考题1. 为什么本实验较上水箱液位定值控制系统更容易引起振荡？如果达到同样的动态性能指标,为什么本实验中调节器的比例度和积分时间常数均要比前两个实验大？答：由于在本实验中的比例系数相对较大,过程相应时间相对较长,更加容易引起振荡.要达到同样的动态性能指标,调节器的比例度应该调节的相对较大,积分时间常数调高.2. 你能说出下水箱的时间常数比中水箱时间常数大的原因吗？答：采用上中水箱做实验,它的响应曲线要比中下水箱变化快.原因：因为中水箱的截面积比下水箱的要小,上升相同的液位高度,下水箱要更长时间.3. 为什么双容液位控制系统比单容液位控制系统难于稳定？答：因为双容的相当于两个单容的串联,变成了二阶系统,输出可能会震荡,单容的是一阶系统,输出是指数单调收敛的.。
二容水箱液位控制实验
二容水箱液位控制实验实验项目性质：验证性所属课程名称：过程装备与控制技术及应用计划学时：2学时实验一液位传感器标定实验一、实验目的了解传感器标定的基本概念，认识液位标定在系统控制中的作用。
二、实验原理本实验系统采用1000系列通用静压式液位传感器。
其基本原理是利用压阻效应，当被测压力作用于传感器芯体的敏感区域时，在恒流源或恒压源供电的情况下，传感器输出端会产生相应的电压信号输出，输出信号与所加压力成线性关系。
下面是压力传感器连接原理图：在实际使用中，由于传感器的零点与系统刻度的零点不同，以及由于传感器本身制造，水箱刻度制作及其它系统误差，一般需要对传感器进行标定。
在本实验中，传感器本身的线性度较好。
三、实验设备(1) 具有串口通讯（通过转接方式也可以）接口的计算机，Windows系统环境(2) DRMC-B运动控制采集卡(3) 多变量液位控制对象(4) 多变量液位控制系统实验软件四、实验步骤(1) 确保水箱有足够的纯净水，打开水箱电控箱开关。
(2) 运行水箱实验软件，确保软件设备端口正确，设置好AD/DA通道等参数（一般出厂已经设置好；德普施运动控制卡”的“最小采集周期”和” 采样频率”为：1000、5000）。
(3) 关闭各排水阀及各个水柱之间的耦合阀。
(4) 在实验软件的系统设置中，将“液位标定参数”的参数”设置为a=1，b=0。
(5) 手动拖动“控制量”状态条，直接控制直流电磁泵，向各个水柱注水，直到液位升至最高（参见软件使用说明），然后停止输入控制量（手动拖动“控制量”状态条至最左边），关闭直流电磁泵。
(6) 对各水柱，分别进行标定：调节水柱的出水阀，使液位处于不同高度，记录液位在水柱刻度上的读数和在实验软件中的读数。
至少记录两组数据。
注意：必须要保持液位稳定后，才能记录数据。
(7) 将得到的两组数据分别代入data=AD_data * a + b中。
解方程求出a和b值。
其中data表示实际刻度读数，AD_data表示从软件中得到的读数(8) 将计算的a.b值输入软件中。
实验05 双容水箱液位定值控制实验
实验5 双容水箱液位定值控制实验一、实验目的1、掌握多容系统单回路控制的特点2、深入了解PID控制特点。
3、深入研究P、PI和PID调节器的参数对系统性能的影响。
二、实验设备A3000现场系统，任何一个控制系统。
三、实验原理与介绍1、系统结构水从中水箱进入，中水箱闸板开度8毫米，进入下水箱，下水箱闸板开度5-6毫米。
要保证中水箱闸板开度大约下水箱闸板开度，这样控制效果好些。
水流入量Qi由调节阀u控制，流出量Qo则由用户通过闸板来改变。
被调量为下水位H。
如图5-3-1所示。
实际上，可以通过控制连接到水泵上的变频器来控制压力，效果可能更好。
图5-3-1 双容水箱液位定值控制实验2、控制逻辑结构双容水箱液位控制系统如图5-3-2所示。
图5-3-2 双容水箱液位定值控制实验逻辑图这也是一个单回路控制系统，它与上一个实验不同的是有两个水箱相串联，控制的目的是使下水箱的液位高度等于给定值所期望的高度；具有减少或消除来自系统内部或外部扰动的影响。
显然，这种反馈控制系统的性能完全取决于调节器Gc（S）的结构和参数的合理选择。
由于双容水箱的数学模型是二阶的，故它的稳定性不如单容液位控制系统。
对于阶跃输入（包括阶跃扰动），这种系统用比例（P）调节器去控制，系统有余差，且与比例度成正比，若用比例积分（PI）调节器去控制，不仅可实现无余差，而且只要调节器的参数δ和Ti调节得合理，也能使系统具有良好的动态性能。
比例积分微分（PID）调节器是在PI调节器的基础上再引入微分D的控制作用，从而使系统既无余差存在，又使其动态性能得到进一步改善。
4、参考结果双容水箱液位控制实验PI控制器控制曲线如图5-3-3所示：图5-3-3 PI控制器控制曲线PID控制的曲线具有两个波，然后逐步趋于稳定。
由于系统延迟很大，这个稳定时间非常长。
比较好的效果是P=24, I=200，D=2。
如图5-3-4所示：图5-3-4 PID控制曲线从图可见，增加微分项之后，系统在有10%的扰动下，很快就进入稳定状态。
双容水箱实验报告
双容水箱实验报告双容水箱实验报告引言：水是人类生活中不可或缺的资源，而水箱作为储存和供应水源的设备，在我们的日常生活中扮演着重要的角色。
然而，传统的单容水箱在一些情况下存在一些不足之处，比如水压不稳定、供水量不足等问题。
为了解决这些问题，我们进行了双容水箱实验。
实验目的：本次实验的目的是验证双容水箱在水压稳定和供水量方面的优势，并探讨其对于日常生活的实际应用价值。
实验材料和方法：我们使用了两个相同容量的水箱，并通过管道将它们与供水系统连接起来。
其中一个水箱作为主水箱，另一个作为备用水箱。
实验中我们记录了供水系统的水压和供水量，并对比了双容水箱和单容水箱的表现。
实验结果与分析：在实验过程中，我们发现双容水箱相较于单容水箱，在水压稳定和供水量方面表现更加优越。
当供水系统的水压下降时，备用水箱会自动启动，补充主水箱的水源，从而保持水压的稳定性。
而单容水箱在水压下降时无法及时补充水源，导致供水量减少，给用户的用水带来了不便。
此外，双容水箱还具有一定的智能化功能。
通过传感器和控制系统的配合，双容水箱可以根据用户的用水情况，自动调节备用水箱的启动和停止，以达到更加高效的供水效果。
这种智能化的设计使得双容水箱更加适应不同用户的需求，并且能够节约水资源，减少浪费。
实验结论：通过本次实验，我们验证了双容水箱在水压稳定和供水量方面的优势。
双容水箱能够保持水压的稳定性，确保用户在用水过程中不会受到影响。
此外，双容水箱还具有智能化的功能，可以根据用户的用水情况进行自动调节，提高供水效率。
在实际应用中，双容水箱可以广泛应用于住宅、办公楼、商业建筑等场所。
它不仅可以解决传统单容水箱的不足之处，还能够提供更加舒适和便利的用水体验。
双容水箱的推广和应用将有助于提高水资源的利用效率，促进可持续发展。
结语：通过本次实验，我们对双容水箱的优势有了更加深入的了解。
双容水箱在水压稳定和供水量方面表现出色，具有智能化的功能，适用于各种场所。
双容水箱液位PID控制matlab实验报告
Simulink 仿真如下：
7 时， S1 50.401, S2 0.094
8 时， S1 66.136, S2 0.536
9 时， S1 83.969, S2 0.978
10 时， S1 103.9, S2 1.42
11 时， S1 125.929, S2 1.862
1 1 1 1 (1 Td s) 1 ，此时，PD 调节 n n 1 (1 T0 s) (1 T0 s)
器的零点正好抵消了调节对象的一个重极点，使系统阶次降低一阶， 系统的性能最好。 比例微分调节器调节结束后被调量存在偏差，增加微分作用后， 可起到超前调节的作用，可以减少调节过程中被调量的动态偏差，减 少调节过程的振荡倾向。
可见， 越小，偏差越小，系统振荡比较剧烈； 越大，偏差越 大，系统比较平稳
2.PI 调节
Wa ( s) S1
令 s m j
S0 s
Wa (m, ) S1
S0 m j S0 m [ S1 S ] j (m2 1) 0 (m2 1)
单位阶跃响应为
实际效果还可以，但是没有找到最优解不知道是哪里出了问题。
加入干扰，Simulink 仿真如下：
单位阶跃响应为
系统趋于稳定，但是有一定的波动，范围很小。 实际上，PID 兼顾了以上三种调节器的优点，既能靠积分作用消 除被调量的静态误差，又能靠微分环节改善动态过程的品质。调节的
12 时， S1 150.056, S2 2.304
13 时， S1 176.281, S2 2.746
由于微分环节反应灵敏，微分环节的比重加大会使系统不易平 衡，可以看出来， 13 时，系统在稳定值附近的摆动会越来越明 显，相比较而言， 12 时， S1 150.056, S2 2.304 时系统的性能最 佳。 查阅资料知道，当微分时间近似等于时间常数时，从闭环特征方 程可以看出 WK 1
双容水箱液位PID控制实验
双容水箱液位PID控制实验“过程控制系统设计”实物实验报告实验名称：__双容水箱液位PID控制实验__姓名：_______郭少杰_______学号：_______20113324_____班级：_______2011033_____指导老师:_______孙宇贞_______同组人：____程国鑫、高若阳____实验时间：2013年5月15日一、实验目的学习双容水箱液位PID控制系统的组成和原理进一步熟悉PID的调节规律进一步熟悉PID控制器参数的整定方法二、实验设备1、四水箱实验系统DDC实验软件2、PC机（Windows XP操作系统）三、实验原理1、控制系统的组成及原理单回路调节系统，一般是指用一个控制器来控制一个被控对象，其中控制器只接收一个测量信号，其输出也只控制一个执行机构。
双容水箱液位PID控制系统也是一种单回路调节系统，典型的双容水箱液位控制系统如下图所示：图1双容水箱液位PID控制系统的方框图在双容水箱液位PID控制系统中，以液位为被控量。
其中，测量电路主要功能是测量对象的液位并对其进行归一化等处理；PID控制器是整个控制系统的核心，它根据设定值和测量值的偏差信号来进行调节，从而控制双容水箱的液位达到期望的设定值。
单回路调节系统可以满足大多数工业生产的要求，只有在单回路调节系统不能满足生产更高要求的情况下，才采用复杂的调节系统。
2、PID调节规律PID控制是比例、积分、微分控制的简称。
在生产过程自动控制的发展历程中，PID控制是历史最久、生命力最强的基本控制方式。
目前，PID控制仍然是得到最广泛应用的基本控制方式。
常用的PID控制规律有：P、PI、PD、PID，可根据被控对象的特点和控制要求选择其中之一作为控制器。
3、PID控制器参数的实验整定方法双容水箱液位PID控制器参数整定，是为了得到某种意义下的最佳过渡过程。
我们这里选用较通用的“最佳”标准，即要求在阶跃扰动作用下，被调量的波动具有衰减率0.75左右，在这个前提下，尽量满足准确性和快速性的要求。
