一、人体测量学的定义
人体测量学是一门新兴的学科，它是通过测量人体各部位尺寸来确定个体之间和群体之间在人体尺寸上的差别，用以研究人的形态特征，从而为各种工业设计和工程设计提供人体测量数据，是人机工程学的基础
西安工程大学
人机工程学
第二节人体测量中的主要统计函数
一、人体测量数据的统计指标
均值
适应域
西安工程大学
术语
均值、标准差
百分位数
人机工程学
第二节人体测量中的主要统计函数
1、均值 • 表示样本的测量数据集中地趋向某一个值，该值
称为平均值，简称均值。均值是描述测量数据位置特征的值，可以用来衡量一定条件下的测量水平和概括地表现测量数据的集中情况。
有明显差别； • (4) 在腿的长度尺寸起重要作用的场所（如座姿操作
的岗位），考虑女性的人体尺寸至关重要。
西安工程大学
人机工程学
第二节人体测量中的主要统计函数
3、年代
• 随着人类社会的不断发展，卫生、医疗、生活水平的提高以及体育运动的大力开展，人类的成长和发育也发生了变化。在使用人体测量数据时，要考虑其测量年代，然后加以适当修正。

人机工程学第2章(人体测量及人体尺寸的运用)

•
再往下说，中国人的
腰线穿西服也比较吃亏。
白人和黑人的腰比中国人
短，腰线靠上，穿上西服
正好修饰了他们上身与腿
的比例。
•肌肉
除了骨骼之外，肌肉也很重要。鼓鼓的胸肌和肱二头肌会使西装穿起来更加饱满，显示男性的阳刚美。亚洲人的健身意识近年来才刚刚兴起，因此好身材的比例低一些。不过现在已经慢慢往好的方向发展，越来越多的人开始注重身材塑造，加入了健身行列。
2.2 人体测量中的主要统计参数
在人体测量中所得到的测量值都是离散的随
机变量，因而可根据概率论与数理统计理论对测
量数据进行统计分析，从而获得所需群体尺寸的
统计规律和特征参数。
1. 均值
x
1 n
n i 1
xi
第二章人体测量及人体尺寸的运用
5.百分位数PK 百分位数将群体或样本的全部测量值分成两
• 气质气质二字说起来挺缥缈的，个人感觉是神情举止、体
型体态和穿着打扮加在一起形成的综合和升华。“还是休闲装适合大部分中国男性，因为从小学校服-初中校服-高中校服，练就的都是‘休闲气质’。”中国乃至亚洲都没有绅士文化的突然，适合穿西装的气质修炼起来不容易。
◆◆◆
西装在欧洲，早在18世纪末拿破仑时期就开始逐渐演变为现代男性西装三件套。在中国，西装作为外来产物，虽然洋务运动期间已经传入，但直至20世纪后期才普遍流行起来。
一方水土养一方人，经过千百年的历史积淀，中国人的文化内涵、哲学思想、审美取向已经深深刻在骨子里，中国的传统服装注重藏拙和线条的流畅圆润，喜欢保持布料的完整性，比较“写意”。而西方则注重强调肌肉线条，突出力量感。
人体测量及人体尺寸的运用
第二章
2016—2017—2

人机工程学——人体测量及测量数据的应用

2.1人体测量
2.1.1概述
人体测量数据主要分为两类：一类为静态测量数据，一类为动态测量数据。
照实际使用来分类，可以分为如下三种：
a.形态测量：以检查人体形态的方式进行测量，主要内容有：人体长度，人体体型，人体体积和重量，人体表面积。 b.生理测量：测量人体的主要生理指标，主要内容包括：人体出力范围，人体感觉反应，人体疲劳。 c.运动测量：在对人体静态形态测量的基础上，测量人体的活动过程和活动范围的大小，主要内容有：动作范围，动作过程，形体变化，皮肤变化。
垂直轴通过关节中心并垂直于水平面的一切轴叫垂直轴。
c.测量方向
①、在人体上、下方向上，将上方称为头侧端，将下方称为足侧端。 ②、在人体左、右方向上，将靠近正中矢状面的方向称为内侧，将远离正中矢状面的方向称为外侧。 ③、在四肢上，将靠近四肢附着部位的称为近位，将远离四肢附着部位的称为远位。 ④、在上肢上，将挠骨侧称为挠侧，将尺骨侧称为尺侧。 ⑤、在下肢上，将胫骨侧称为胫侧，将腓骨侧称为腓侧。
1166 1195 1211 1271 1333 1350 1385 873 899 913 960 1009 1023 1050 630 650 662 704 746 757 778 648 673 686 732 779 792 819 363 377 384 410 437 444 459
量百分分组项位数
人体测量学(anthropometry)是人类学的一门分支学科，主要研究人体测量和观察方法，并通过人体整体测量与局部测量来探讨人体的特征、类型、变异和发展规律。
人体测量学是人机工程学的重要组成部分。进行产品设计时，为使人与产品相互协调，必须对产品同人相关的各种装置作适合于人体形态、生理以及心理特点的设计，让人在使用过程中，处于舒适的状态以及方便地使用产品。因此设计师应了解人体测量学，生物力学方面的基本知识，并熟悉有关设计所必需的人体测量基本数据的性质、应用方法和使用条件。

实验一人体的人机学参数测量.doc=安全人机工程学=湖南工学院

实验一人体的人机学参数测量一、实验目的通过该实验掌握人体测量的基本方法，能运用数理统计方法对测量数据进行处理与分析，从而获得人体静态测量参数及群体统计参数特征值。

二、实验原理人体尺寸基本是呈正态分布的，为了获得所需的群体人体尺寸，通常是用测量的方法对该群体中的部分个体样本进行测量，其测量数据为离散的随机变量，根据个体参数测量数据，利用数理统计分析知识以获得群体参数分布状况。

通常以平均值x、标准偏差s来反映该群体的特征及差异程度。

人体的人机学参数测量实验是用测量的方法来研究人体静态的特征，并得出有关数据，以分析评价人在生活、生产中所处空间环境的舒适范围和安全限度。

三、实验装置与测试仪器1．身高坐高计2．电子体重秤四、实验内容1．体重测量把（电子）体重称放在平坦的地面上，校对仪器，将指针调整至零点。

受试者只能穿内衣，轻踏上体重称，立于中间，测试者待受试者站稳后，记录显示屏的数据于表2-1中。

2．身高测量将身高坐高计放置在平坦靠墙的地方，立柱的刻度尺向着光源。

受试者脱鞋，足跟并拢，足尖分开成60°，以立正姿势背靠立柱站在身高计的底板上，上肢自然下垂，躯干挺直，足跟、骶骨及两肩胛间与立柱保持接触，头部摆正，不必紧靠立柱，两眼平视前方。

测试者站在受试者一侧，用手将水平压板轻轻下滑，轻压受试者头顶即可读数。

测试者读数时两眼视线与受试者的身高保持在同一水平，并记录在下表2-1中。

3．坐高测量让被测者坐在身高坐高计的平板上，使骶骨部、两肩胛间紧靠支持，躯干自然挺直，头部正直、两眼平视前方，以保持耳屏上缘与眼眶下缘呈同一水平，两腿并拢，大腿与地面平行，小腿尽可能与大腿呈直角，上肢自然下垂，但不得撑坐板，双足踏在地面上（或垫板上）。

测试人员站在被测者的一侧，将水平压板轻轻沿立柱下滑，轻压被测者头顶即可读数。

测试人员两腿与水平压板呈水平进行读数并记录在下表2-1中。

五、数据整理与分析1．测量数据表2.1 人体身高、坐高、体重测量项目数据统计表2．数据分析① 计算平均值、标准偏差平均值表示测量数据分布的集中趋势，标准偏差表示一系列变数距平均值的分布状况或离中程度。

人机工程学实验报告

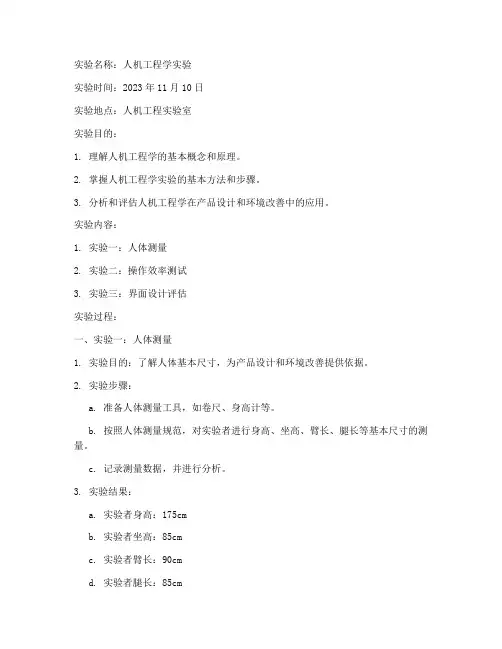

实验名称：人机工程学实验实验时间：2023年11月10日实验地点：人机工程实验室实验目的：1. 理解人机工程学的基本概念和原理。
