三端稳压器的应用归纳
三端稳压器的应用方法
三端稳压器的应用方法
三端稳压器是一种广泛应用于电子电路中的稳压电路。
它通过对输入
电压进行调节来提供稳定的输出电压。
以下是三端稳压器的应用方法：
一、电源稳压
三端稳压器可用作电源稳压，即将不稳定的电源电压转化为稳定的输
出电压。
这种应用是最常见的，特别是在需要输出稳定电压的电子电
路中，如放大器、计算机、通讯等。
二、电流限制
三端稳压器还可以用作电流限制，即通过调整输出电压来限制输出电流。
这在防止电路因过流而受损时非常有用。
三、电池充电
三端稳压器还可用于充电电池。
通过将输入电压连接到电池，三端稳
压器可以稳定地将电池充电。
四、干扰滤波
三端稳压器可用于干扰滤波，即通过提供稳定的输出电流来过滤电源中的噪音和干扰。
这在音频放大器和其他噪音敏感电路中非常有用。
五、稳压回路
三端稳压器还可用作稳压回路的一部分，如放大器、滤波器和振荡器的稳压回路。
在这种应用中，三端稳压器提供稳定的电压，以便其他部分的电路可以工作。
六、移相器
三端稳压器还可用于移相器电路中，通过改变输出电压来改变电路的相位。
这对于振荡器和其他需要精确相位控制的电路非常有用。
综上所述，三端稳压器具有广泛的应用，并且在电子电路中扮演着重要的角色。

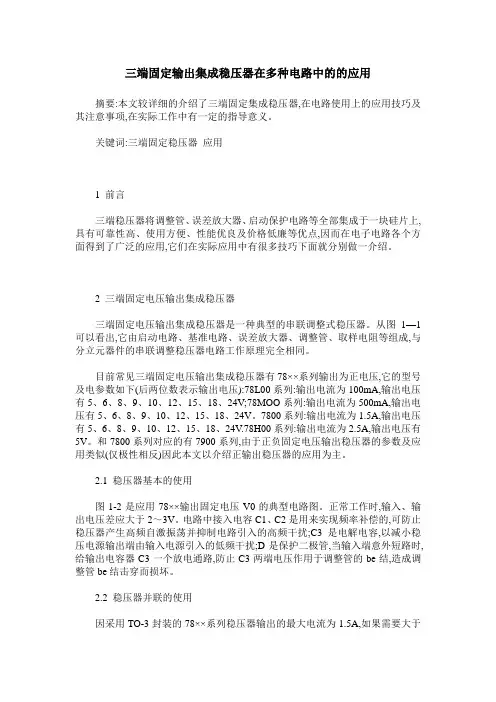

三端固定输出集成稳压器在多种电路中的的应用
三端固定输出集成稳压器在多种电路中的的应用摘要:本文较详细的介绍了三端固定集成稳压器,在电路使用上的应用技巧及其注意事项,在实际工作中有一定的指导意义。
关键词:三端固定稳压器应用1 前言三端稳压器将调整管、误差放大器、启动保护电路等全部集成于一块硅片上,具有可靠性高、使用方便、性能优良及价格低廉等优点,因而在电子电路各个方面得到了广泛的应用,它们在实际应用中有很多技巧下面就分别做一介绍。
2 三端固定电压输出集成稳压器三端固定电压输出集成稳压器是一种典型的串联调整式稳压器。
从图1—1可以看出,它由启动电路、基准电路、误差放大器、调整管、取样电阻等组成,与分立元器件的串联调整稳压器电路工作原理完全相同。
目前常见三端固定电压输出集成稳压器有78××系列输出为正电压,它的型号及电参数如下(后两位数表示输出电压):78L00系列:输出电流为100mA,输出电压有5、6、8、9、10、12、15、18、24V;78MOO系列:输出电流为500mA,输出电压有5、6、8、9、10、12、15、18、24V。
7800系列:输出电流为1.5A,输出电压有5、6、8、9、10、12、15、18、24V.78H00系列:输出电流为2.5A,输出电压有5V。
和7800系列对应的有7900系列,由于正负固定电压输出稳压器的参数及应用类似(仅极性相反)因此本文以介绍正输出稳压器的应用为主。
2.1 稳压器基本的使用图1-2是应用78××输出固定电压V0的典型电路图。
正常工作时,输入、输出电压差应大于2～3V。
电路中接入电容C1、C2是用来实现频率补偿的,可防止稳压器产生高频自激振荡并抑制电路引入的高频干扰;C3是电解电容,以减小稳压电源输出端由输入电源引入的低频干扰;D是保护二极管,当输入端意外短路时,给输出电容器C3一个放电通路,防止C3两端电压作用于调整管的be结,造成调整管be结击穿而损坏。
lm317三端可调稳压器的应用(经典)
lm317三端可调稳压器的应用(经典) LM317可调稳压器LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸(约 15 厘米)。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
多数工程师都知道:他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor公司的LM317，把它作为仅提供某个必要电压值(如36V或3V)的可调稳压器。
但是，如果不采用其它方法，那么该值无法低于1.25V。
这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。
解决这个问题的一个办法是使用基于两只二极管的参考电压源(参考文献2)。
该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。
它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性(参考文献3)。
因此，输出电压的额外温度漂移约为100 mV;如果把温度调至20?(典型室内情况)，则它大于1.5V输出电压的6%，等于1V输出电压的10%。

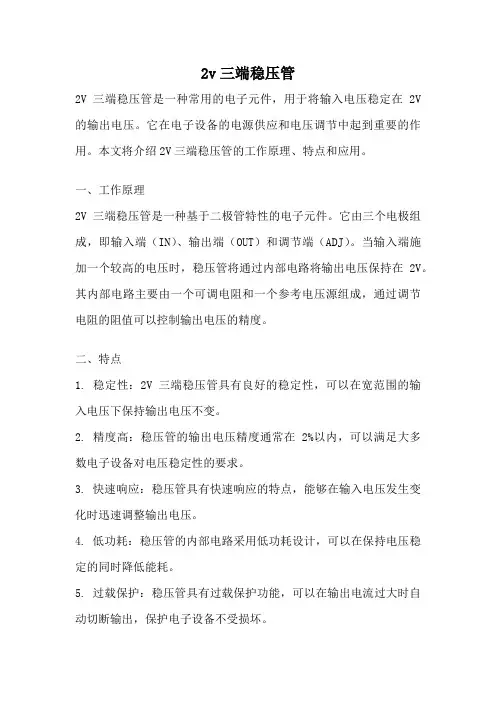

2v三端稳压管
2v三端稳压管2V三端稳压管是一种常用的电子元件，用于将输入电压稳定在2V 的输出电压。
它在电子设备的电源供应和电压调节中起到重要的作用。
本文将介绍2V三端稳压管的工作原理、特点和应用。
一、工作原理2V三端稳压管是一种基于二极管特性的电子元件。
它由三个电极组成，即输入端（IN）、输出端（OUT）和调节端（ADJ）。
当输入端施加一个较高的电压时，稳压管将通过内部电路将输出电压保持在2V。
其内部电路主要由一个可调电阻和一个参考电压源组成，通过调节电阻的阻值可以控制输出电压的精度。
二、特点1. 稳定性：2V三端稳压管具有良好的稳定性，可以在宽范围的输入电压下保持输出电压不变。
2. 精度高：稳压管的输出电压精度通常在2%以内，可以满足大多数电子设备对电压稳定性的要求。
3. 快速响应：稳压管具有快速响应的特点，能够在输入电压发生变化时迅速调整输出电压。
4. 低功耗：稳压管的内部电路采用低功耗设计，可以在保持电压稳定的同时降低能耗。
5. 过载保护：稳压管具有过载保护功能，可以在输出电流过大时自动切断输出，保护电子设备不受损坏。
三、应用1. 电子设备电源：2V三端稳压管广泛应用于各种电子设备的电源供应中，如移动电话、数码相机、便携式音乐播放器等。
它可以稳定输出电压，保证设备正常工作。
2. 电路调节：稳压管还可以用于电路的电压调节，如放大器前级的偏置电压稳定、模拟电路的参考电压源等。
3. 电池充电：稳压管可以作为电池充电电路的关键元件，通过控制输出电压稳定在2V，实现对电池充电的精确控制。
4. 电子测量：在一些对电压精度要求较高的电子测量仪器中，可以使用2V三端稳压管作为参考电压源，提供稳定的电压基准。
总结：2V三端稳压管是一种常用的电子元件，具有稳定性高、精度高、快速响应等特点。
它在电子设备的电源供应和电压调节中起到重要的作用。
通过调节电阻的阻值可以实现对输出电压的精确控制。
除了电源供应，稳压管还可以用于电路调节、电池充电和电子测量等领域。
三端稳压器的扩展使用
三端稳压器的扩展使用
三端稳压器是一种常见的电子元件，用于稳定输出电压。
在正常情况下，三端稳压器经常用于电子设备中的电源稳定器，以确保设备在电源电压变化的情况下能够正常工作。
但是，三端稳压器还有一些其他的应用扩展，下面将对其扩展使用进行介绍。
1.恒流源
在一些特殊的电子电路中，需要一定恒定的电流来驱动一些元件。
这时候可以使用三端稳压器作为恒流源来提供稳定的电流输出。
通过在负载端添加电阻，可以使得三端稳压器工作在恒流输出的状态，从而满足电路的需求。
2.电流限制器
有时候，一些电子设备或电路需要限制其工作过程中的电流。
三端稳压器可以被用作电流限制器，通过在输入端引入电流限制电阻，可以限制输出负载在一定的电流范围内。
这在一些对负载电流有严格要求的电子设备中非常有用。
3.电压调节器
除了作为电源稳定器，三端稳压器还可以用作电压调节器。
通过调整三端稳压器的控制端，可以改变输出端的电压。
这对于一些需要在正常输出电压范围外调节电压的电子设备非常有用。
比如，在一些科研实验中，需要在一定范围内调节电压以满足实验需求，这时候可以使用三端稳压器作为电压调节器。
4.供电电源
5.反馈控制电路
总结起来，三端稳压器作为一个常见的电子元件，在电源稳定和负载保护方面具有重要的应用。
除此之外，通过一些特殊的设计和配套电路，它还可以被应用于恒流源、电流限制器、电压调节器、供电电源以及反馈控制电路等多个领域。
这些扩展使用有助于满足不同电子设备和电路的需求，提高系统的性能和稳定性。
三端稳压器LM317的应用(精)
三端稳压器LM317的应用 二、 LM317的典型应用
LM317的典型应用电路如图所示。
电路图中， 1、2脚之间为1.25V电压基准。为保证稳压器的输出 性能，R1应小于240Ω 。改变R2阻值即可调整稳压电压值。D1，D2用于 保护LM317。 输出电压： Uo=(1+R2/R1)×1.25
Vin≥28 Vin 3 U1 LM317T Vin ADJ +Vout 2 R1 240Ω 1.25V~25可调 Vout
C1 0.1µF
1
+
C2 1µF GND
GND
R2 5KΩ GND
三端稳压器LM317的应用 三、 LM317的使用
1.LM317稳压块的输出电压变化范围是：
Vo＝1.25V～37V 所以R2/R1的比值范围只能是0 ～28.6。 2. LM317稳压块都有一个最小稳定工作电流，也称为 最小输出电流（最小泄放电流）。
三端稳压器LM317的应用
学
Hale Waihona Puke 校： 开封市高级技工学校授课人： 陈 秀 梅
三端稳压器LM317的应用 一、 LM317的概述
LM317的输入最高电压为30多伏，输出电压1.5 ～32V，电流1.5A。
用的时候要注意功耗及散热问题
LM317有三个引脚。分别为：输入、输出、电压调节 。
输入引脚输入正电压,输出引脚接负载, 电压调节引 脚一个接电阻(200Ω 左右)并连接输出引脚,另一个接可调 电阻并接地。输入和输出引脚对地要接滤波电容。
最小稳定工作电流的值一般为1.5mA ～ 5mA。
谢谢！
常用三端稳压器原理及应用资料
三端集成稳压器原理与应用三端集成稳压器的分类秦炎做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路目前常见的三端集成稳压器按性能和用途可分为以下4类1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响78 系列稳压器按输出电压分共有9种分别为7805 78067808 78097810 78127815 78187824按其最大输出电流又可分为78L78M和78三个分系列其中78L系列最大输出电流为100mA 78M 系列最大输出电流为500mA 78系列最大输出电流为1.5A78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安装固定容易价廉等优点在无线电爱好者中使用居多2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同外其命名方法外型等均与78系列相同3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活4..三端可调输出负稳压器其输出为负电压LM123系列LM140系列LM138系列LM150系列等与之对应的负输出也各有一个系列这类稳压器的命名方法无明显规律封装也各异本文拟以最常见最廉价的LM317T 正输出可调和LM337T负输出可调为例予以介绍LM317T的输出电压可在1.2V 37V之间可调输出电压由两只外接电阻确定输出电流可达1.5A其各项指标均优于固定输出稳压器使用极为方便LM317T采用标准的TO 220塑料封装不加散热片时最大功耗为2W加200 200 4mm3散热片时最大功耗可达15WLM337T除输出为负电压外其它均与LM317T相同三端集成稳压器原理与应用集成稳压器的工作原理与主要参数秦炎本章介绍集成稳压器的工作原理和几个主要参数掌握了这些知识对自制稳压电源将会有帮助工作原理图1是78 系列稳压器的电原理框图由图可见它与一般分立件组成的串联调整式稳压电源十分相似不同的是增加了启动电路恒流源以及保护电路为了使稳压器能在比较大的电压变化范围内正常工作在基准电压形成和误差放大部分设置了恒流源电路启动电路的作用就是为恒流源建立工作点R sc 是过流保护取样电阻R A R B组成电压取样电路实际路是由一个电阻网络构成在输出电压不同的稳压器中采用不同的串并联接法形成不同的分压比通过误差放大之后去控制调整管的工作状态以形成和稳定一系列预定的输出电压因此在图1中将R A画成可变电阻形式79 系列稳压器也是一种串联调整式稳压电源但它的调整管处于共射工作状态属集电极输出型稳压电路其工作原理与78系列类似图2是LM317系列可调稳压器的电原理框图基准电压 1.25V接在误差放大器A的同相输入端和芯片的电压调整端Adj之间并由一个超级恒流源50A供电显然如果将调整端直接接地则输出Uo固定为1.25V实际使用时LM317采用悬浮式工作即由外接电阻R1R2来设定输出电压根据LM317内部电路详图经推导计算可得出Uo 1.25 1R2/R1过程从略主要参数1.最大输入电压U imax它是指稳压器输入端允许加的最大电压它与集成稳压器的击穿电压有关应注意整流后的最大直流电压不能超过此值2. 最小输入输出压差U i-U o min其中U i表示输入电压U o表示输出电压此参数表示能保证稳压器正常工作所要求的输入电压与输出电压的最小差值由此参数与输出电压之和决定稳压器所需的最低输入电压值如果输入电压过低使输入输出压差小于U i-U o min则稳压器输出纹波变大稳压性能变差3. 输出电压范围是指稳压器参数符合指标要求时的输出电压范围对于三端固定输出稳压器其电压偏差范围一般为5%对于三端可调输出稳压器应适当地选择外接取样电阻分压网络以建立所需的输出电压4.最大输出电流I omax是指稳压器能够输出的最大电流值使用中不允许超出此值5.电压调整率S v反映稳压器输入电压的变化所引起输出电压的变化情况第一种定义S v=U o / U i ·U o100 | I o=0 其意义是单位输出电压的输入和输出电压相对变化的百分比第二种定义是限定输入电压U i一个变化范围直接将U0的数值做为S v两种定义方法所得出的S v的量纲不同第一种定义的单位为百分数/V第二种定义的单位为“mV” 一般对于可调输出稳压器使用第一种定义方法对于固定稳压器常使用第二种定义方法显然不管是那种定义的S v其值越小说明稳压器性能越好6.电流调整率S I反映稳压器负载电流的变化所引起输出电压的变化第一种定义S I =U o / U o·100 | U i =0I o=常数第二种定义S I= U o| U1 =0 Io=常数有时为了更直观地表达稳压器的负载能力采用了输出电阻R o这个指标其定义如下R o= U o / I o| Ui =0有时也称为稳压器的内阻自然R o越小稳压器负载能力越强三端集成稳压器原理与应用稳压电源的制作秦炎利用78×× 79××系列三端集成稳压器可做成系列稳压电源电路如图1所示其中图1 a是采用78L×× 或78M×× 组成的正电压输出稳压电源输出电压和最大输出电流由稳压器型号决定如78L09即可输出+9V直流电压100mA电流78M12即可输出+12V电压500mA电流等可按需要适当选择图1 b是采用79L×× 或79M×× 组成的负电压输出稳压电源注意到其中4个整流二极管与图1 a的接法不同除了输出为负电压外其它选择要求与图1 a相同图1 c是采用78×× 稳压器组成的最大输出电流为1.5A的正电输出稳压电源因1N4000系列二极管最大整流电流为1A 无法满足输出1.5A电流的要求故整流部分采用了3A 50V的全桥一般以QL表示它有四个端子其中两个端子是交流输入标记接电源变压器次级交流电压输出不分正负端子相当于图1 a的“A” 点端子“” 相当于图1 a的 “A”点图1中电源变压器的选择注意两点第一是选择功率根据稳电路的输出Uo和最大输出电流Io来确定变压器的功率P 一般选P 1.4 Uo Io例如用7809组成输出电压为9V最大输出电流为1.5A的稳压电源电源变压器的功率应选择P 1.4 9 1.5=18.9W则变压器功率可选19W以上的第二是选择电源变压器次级交流电压U2要根据稳压器输出电压来确定一般要求集成器的输入输出直流压差即|UoUi|不小于2V压差过小稳压器起不到稳压作用压差过大稳压器本身消耗功率随之增大对输出最大电流有影响实际应用中一般选择| Uo Ui|=2.5 3V为宜由此反映到对U2 的要求可按下述方法估算输出电压Uo12V的选择U 2数值比Uo大2V以上输出电压12V的选择U2数值与Uo数值相同即可例如使用7806 则U2取8V使用7818 则U2取18V以上电源变器的选择标准只是一个参考实际应用当中视电源变压器状况可做适当调整如变压器空载电流较小则其功率可适当降低一些U2选择也可低一些反之则应提高如果所用元器件完好接线无误无须任何调试电路便能正常工作发现电路有故障时应首先切断电源仔细检查接线是否有误然后再考虑更换稳压块千万不要一发现故障便换新稳压块这样往往会连续烧坏家用收音机和随身听收录机的工作电压一般以4.5V 6V居多工作电流一般为200多毫安给这些装置加装一个稳压电源该如何选择电路元器件呢对于工作电压为6V的可直接选用7806因工作电流为200多毫安故亦可以选78M06 电路形式可直接采用图1“a” 电源变压器功率选2 3W 因为P 1.4· 6· 0.2=1.68W次级交流电压U2选8V对于工作电压为4.5V的收音机或收录机因在固定系列中无此系列值故只有用三端可调稳压器LM317T组成电路如图2其中输出电压Uo 1.25 1R 2 / R1 4.5V 显然改变R2数值利LM317T同样可得到输出为4.5V的稳压电源图3是用LM317T组成的正可调直流稳压电源非常适于小型实验室使用其主要参数为输出电压1.25 20V连续可调输出电流最大可达到1.5A内阻小于0.05 纹波电压小于1mV实际安装时要注意稳压器要尽可能的靠近滤波电容C1以免引起输入端自激电阻R1两端分别尽量靠近稳压器的输出端和调整端否则输出端流过大电流时产生的附加压降会造成基准电压的变化三端集成稳压器原理与应用三端稳压器的扩展使用秦炎本篇主要介绍常用三端集成稳压器的一些使用知识扩展功能的方法以使广大电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路一扩流电路78 79系列和LM317系列最大输出电流为1.5A如果所用电子装置需要稳压电源提供更大的电流就需要采用扩流措施了1.外加功率管扩流电路如图1所示在下面介绍的电路中为简单起见均将电源变压器整流二极管和输入滤波电容省略不画R1是过流保护取样电阻当输出电流增大超过一定值时R1上压降增大使BG1的U bc值减小促使BG1向截止方向转化因为集成稳压器本身有过热保护电路如果我们将BG1和集成稳压器安装在同一个散热器板上则BG 1也同样受到过热保护图1电路可输出7A的电流2. 多块稳压器并联扩流电路如图2所示这是一种线路简单无需调整有较高实用性的电路其最大输出电流为N ·1.5A N为并联的稳压器的块数实际应用中稳压器最好使用同一厂家同一型号产品以保证其参数一致性另外最好在输出电流上留有10% 20% 的余量以避免个别稳压器失效造成稳压器连锁烧毁二扩压电路固定抬高输出电压电路如图3所示如果需要输出电压Uo高于手头现有的稳压块的输出电压时可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压V z此时实际输出电压U o 等于稳压块原输出电压与V z之和将普通二极管正向运用来代替DW同样可起到抬高输出电压的作用例如想为自己的随身听录音机装一个6V 500mA稳压电源而手头只有一只7805稳压器则可按图4所示安装D1 选用2CP类硅二极管其上压降约为0.8V这样整个输出就约为5.8V足以满足随身听的需要了若将D1换成发光二极管LED不但能提高输出电压而且LED发光还起到电源指示作用输出电压可调电路利用78系列固定输出稳压电路也可以组成电压可调电路如图5输出电压Uo U××1 R2/ R1其中U××为稳压块标称输出电压显然若将R1 R2数值固定该电路就可以用于固定抬高输出电压如将R1或R2换成光敏电阻便可构成光控输出电压关断电路图6中用运放作为电压跟随器克服了稳压块静态电流IQ的影响输出电压U o= U××1 R2/ R1其中R1为电位器中心抽头与A点之间的电阻值R2为电位器中心轴头与B点之间的电阻值电路中运放亦可用741运放输出电压从7 30V连续可调电压极性变换电路如果需要正电压输出而手头只有79系列稳压块或需要负电压输出而手头只有78系列稳压块这种情况下可以采用图7电路进行极性转换注意输入电压不是对地而是悬空输入的三慢启动稳压电源慢启动稳压电源在一些灯丝供电电路电子琴电源中得到广泛应用此种电路的功能是减小冲击电流以延长灯丝寿命或消除喇叭开机时的噗声图8是用LM317T组成的慢启动正12V电路电路加电时由于C2上电压不能突变故BG1导通将R2短路输出电压U o约为1.5V随着C2的充电BG1逐渐退出饱和区R2上的电压逐渐增大输出压U0亦慢慢升高一直到C2充电完毕BG1截止输出电压U0才达到额定值12V稳压电源的启动速度由时间常数R3· C2决定其中二极管2AP 是为了帮助稳压器正常启动而设置的四恒流源电路如图9所示输出电流I0 = U×× / R I Q一般在选择R时应使I0 I Q以避免或减小I Q变化时影响恒流特性此电路可给各种可充电电池充电实际使用时可以将不同的R分档接入并用开关进行转换以调整不同的充电电流对于三端集成稳压器来说其具体应用电路可以说是不胜枚举只要掌握了其基本工作原理就可以演变出各种实用的电路2002-12-02。
三端稳压器的应用方法
三端稳压器的应用方法三端稳压器是一种电子元件，主要用于电路中对电压进行稳定和调节。
它可以将输入电压稳定为固定的输出电压，从而保证电路的正常工作。
三端稳压器广泛应用于电子产品中，如电源、手机、电视机等，因其性能稳定、可靠性高而备受欢迎。
本文将介绍三端稳压器的应用方法。
一、三端稳压器的基本原理三端稳压器是一种线性稳压器，它的基本原理是利用晶体管的基本放大作用和反馈控制原理来实现电压的稳定和调节。
三端稳压器有三个引脚，分别是输入引脚、输出引脚和调节引脚。
输入引脚接收电源电压，输出引脚输出稳定电压，调节引脚用于控制输出电压的稳定值。
三端稳压器的核心部件是一个晶体管和一个稳压二极管。
晶体管负责放大电压，稳压二极管负责稳定电压。
当输入电压变化时，稳压二极管会自动调整电流，使得输出电压保持稳定。
同时，调节引脚可以通过外部电路调整输出电压的稳定值。
二、三端稳压器的特点1. 稳定性好。
三端稳压器能够自动调整输出电压，使其稳定在设定值附近，不受输入电压的变化影响。
2. 精度高。
三端稳压器的输出电压精度高，能够满足各种电路对电压精度的要求。
3. 体积小。
三端稳压器的体积小，便于集成在各种电子产品中。
4. 可靠性高。
三端稳压器的工作原理简单，结构稳定，使用寿命长。
三、三端稳压器的应用方法三端稳压器的应用方法主要包括以下几个方面：1. 电源电压稳定。
在电路中，三端稳压器可以用来稳定电源电压，保证电路正常工作。
通常，输入电压的范围为7V~24V，输出电压可以根据需要调整，常见的有5V、12V等。
2. 电压调节。
三端稳压器可以通过调节引脚来调节输出电压的稳定值。
在电路中，可以利用三端稳压器来调节电压，控制电路的工作状态。
3. 电池充电。
三端稳压器可以用来控制电池充电电压，保证电池充电时电压稳定，不会对电池造成损害。
4. LED驱动。
三端稳压器可以用来驱动LED，保证LED的亮度稳定，不会因电压的变化而影响LED的亮度。
5. 电流限制。
三端稳压器的作用是什么？三端稳压器7805应用详解
三端稳压器的作用是什么？三端稳压器7805应用详解三端稳压器的作用一般用于直流电路的保护电路，起到降压、稳压的作用。
+常用的78系列和79系列，78XX的都是正电压输出，79XX的都是负电压输出，输入电压一般不要太大，低于36V以内。
+78、79后面经常出现L或H或空白代表额定电流，如78L12代表输出%2B12V+0.5A的电压。
+接线：字面向自己时，最左边是1脚，中间是2脚，最右边是3脚.接线时1脚接电压输入，2脚接c端，3脚接输出端。
7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 系列和负电压输出的79 系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
组成结构用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
三端稳压器的应用归纳
三端稳压器的应用归纳★W7800基本应用电路如上图所示，电路中Ci的作用是消除输入连线较长时其电感效应引起的自激振荡，减小纹波电压。
在输出端接电容Co是用于消除电路高频噪声。
一般Ci选用0.33μF，Co选用0.1μF。
电容的耐压应高于电源的输入电压和输出电压。
若Co 容量较大，一旦输入端断开，Co将从稳压器输出端向稳压器放电，易使稳压器损坏。
因此，可在稳压器的输入端和输出端之间跨接一个二极管，起保护作用。
★W7800扩大输出电流的稳压电路若所需输出电流大于稳压器标称值时，可采用外接电路来扩大输出电流，如下图所示。
★W7800输出电压可调的稳压电路如下图所示为利用三端稳压器构成的输出电压可调的稳压电路。
改变R2滑动端位置，可调节UO的大小。
电路缺点：三端稳压器作为稳压器件，又为电路提供基准电压。
其主要缺点是当公共端电流IW变化时将影响输出电压。
因此，实用电路中加电压跟随器将稳压器与取样电阻隔离，如下图所示。
图中电压跟随器的输出电压等于其输入电压，也等于三端稳压器的输出电压，其输出电压的范围为可以根据输出电压的调节范围及输出电流大小选择三端稳压器及取样电阻。
★正、负输出稳压电路W7900系列芯片是一种输出负电压的固定式三端稳压器，输出有-5V、-6V、-9V、-12V、-15V、-18V和-24V七个电压档次，并且也有1.5A、0.5A和0.1A三个电流档次，如下图所示。
两只二极管起保护作用，正常工作时均处于截止状态。
若W7900的输入端未接入输入电压，W7800的输出电压将通过负载电阻接到W7900的输出端，使D2导通，从而将W7900的输出端钳位在0.7V左右，保护其不至于损坏；同理，D1可在W7800的输入端未接入输入电压时保护其不至于损坏。
★W117基准电压源电路如上图所示是由W117组成的基准电压源电路，输出端和调整端之间的电压是非常稳定的电压，其值为1.25V。
输出电流可达1.5A。
★典型应用电路可调式三端稳压器的主要应用是要实现输出电压可调的稳压电路。
三端集成稳压器知识
三端集成稳压器知识1.三端固定式集成稳压器如果将前述的串联型稳压电源电路全部集成在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。
正电压输出的78××系列，负电压输出的79××系列。
其中××表示固定电压输出的数值。
如：7805、7806、7809、7812、7815、7818、7824等，指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。
79××系列也与之对应，只不过是负电压输出。
这类稳压器的最大输出电流为1.5A，塑料封装(TO-220)最大功耗为10W(加散热器)；金属壳封装(TO-3)外形，最大功耗为20W(加散热器)。
2. 78系列三端集成稳压器内部电路框图3. 三端集成稳压器的典型应用⑴固定输出连接在使用时必须注意：(VI)和(Vo)之间的关系，以W7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于8V，这样输入/输出之间有3V的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
⑵固定双组输出连接⑶扩大输出电流连接二极管D以低消T管VBE压降而设置，扩大的输出电流为：，原输出电流是Io，现可以近似扩大β倍。
⑷扩大输出电压范围，所以：⑸连接成恒流源电路⑹三端可调式集成稳压电路其型号有正输出三端可调式、负输出三端可调式两种。
是负电压输出可调式。
如LM317型是正电压输出型，LM337其输出电压可在1.25～40V之间调节。
其中，VREF=1.25V，而Iadj很小，通常略去，所以，由公式可得，只要调节R2就能在一定范围调节输出电压的大小。
具有正负输出的实际应用电路如下图所示。
三端集成稳压器的认识与应用
专业课（备课专用）
课题：三端固定集成稳压器的认识与应用
完成学生工作页
【板书设计】
三端集成稳压器的认识与应用
一、稳压电路的作用与分类
二、集成稳压器及其主要参数
三、三端固定正稳压器典型应用电路
【教学反思】
具体教学目标
提问硅稳压二极管稳压电路特点与新课引入
导入新课及新任务，
明确本次课的目的
了解三端集成稳压器的分类、型号组成与引脚排列
能识别常见三端固定集成稳压器的型号、引脚
（4）画出电路中桥式整流电路的完整电路
【学习收获】
教师评价：
按输出特点可分为三端固定正稳压器、三端固定负稳压器、三端可调正稳压器、三端可调负稳压器；
按功能特点可分为低压差稳压器、正负跟踪可调稳压器、开关式稳压器以及CMOS稳压器。
2、三端式固定集成稳压器
1）三端式集成稳压器的封装外形及引脚排列
2）三端固定集成稳压器种类
三端固定集成稳压器主要有7800系列和7900系列
画出桥式整流电路的完整电路，学生完成工作页
环节3：连接三端固定集成稳压电路并正确测量输出电压
★试一试★
正确连接电路，注意正确接入CW7805正稳压器
各小组比赛看哪组最先出结果
【小结】
1.稳压电路的作用
2.集成稳压器的性能特点和分类
3.三端式集成稳压器的引脚排列及功能
4.三端固定集成稳压器的典型应用
常见的三端稳压器分类及使用方法
常见的三端稳压器分类及使用方法
市场中常见的三端稳压器，主要有两种，一种是输出的是固定电压，叫固定输出三端稳压器。
另一种输出的是可调节电压，叫可调输出三端稳大器，此外还有正电压和负电压输出型。
但是基本原理是大同小异，都是通过采用串联型稳压电路来实现稳压的。
三端稳压器是线性集成稳压器中使用相对比较广泛的一种稳压器，因为三端稳压器只有三个引出端子，外接元件少，使用方便，性能稳定，价格低廉的优点，使其得到广泛推广应用。
集成稳压器按出线端子数量和使用情况大致可分为三端固定式、三端可调式、多端可调式及单片开关式等几种。
（1）三端固定式集成稳压器。
三端固定式集成稳压器是一种串联调整式稳压器。
它将全部电路集成在单块硅片中，整个集成稳压器只有输入、输出和公共三个引出端，使用非常方便。
典型产品有78&TImes;&TImes;正电压输出系列和
79&TImes;&TImes;负电压输出系列。
图99 （a）为78乘以乘以系列的正电压输出，图99 （b）为79乘以乘以系列的负电压输出。
可调三端稳压器的应用电路
可调三端稳压器的应用电路可调三端稳压器，也叫做LM317，是一种常用的电力管理元件，广泛应用于各种电子应用中。
它的主要作用是提供可调的稳定电压。
在实际电路设计中，使用可调三端稳压器可以实现很多有用的功能，如保护负载，提高效率，确保精度等。
可调三端稳压器的应用电路有很多种，下面介绍几种常见的应用实例。
1. 常规的降压电源可调三端稳压器最常见的应用场景是降压电源。
在这种情况下，我们将三端稳压器的输入接到直流电源，输出端连接到需要稳定电压的负载。
通过调节三端稳压器的电阻，可以任意调节输出电压。
2. 电流限制电路在某些电子应用中，需要限制负载的电流，防止电路元件被烧毁。
这时，可调三端稳压器可以被用来做电流限制电路。
具体方法是在输出端接入一个恒流源，并将负载接入到该恒流源的并联电路中。
这样，当输出电流超过恒流源设定值时，可调三端稳压器会自动将输出电压调低，以限制输出电流。
3. 两级稳压电路在一些高精度的电子设计中，需要实现更高的电压稳定精度。
这时，可以采用两级稳压电路，即将两个可调三端稳压器串联起来。
这样，第一个稳压器可以提供相对比较宽的输入电压范围，而第二个稳压器可以提供更精度的输出电压。
4. 电源分配电路在某些复杂的电子应用中，需要将单个电源分配给多个负载，同时确保每个负载都拥有相对稳定的电源。
这时，可调三端稳压器可以被用来做电源分配电路。
具体方法是在输入端接入一个主电源，然后将多个可调三端稳压器的输出端都连接到不同的负载上。
通过调节每个三端稳压器的输出电压，可以确保每个负载都拥有相对稳定的电源。
总之，可调三端稳压器可以被用来实现许多有用的电路设计。
不同的应用场景需要不同的设计方法，需要根据实际需求进行调整。
在实际应用中，需要注意三端稳压器的电压和电流特性，以免出现不必要的损耗或者元器件烧毁等问题。
零基础学电子电路之三端稳压器介绍及应用
零基础学电子电路之三端稳压器介绍及应用
在介绍三端稳压器之前有必要了解一下集成稳压器，集成稳压器也叫集成稳压电路，就是把不稳定的直流电转换成稳定的直流电的集成电路（之前是用分立件组成的稳压电路）
随着电子技术的迅速发展，集成稳压电源运用越来越普及，其中小功率的稳压电源以三端式串联型稳压器应用最为普遍。
三端集成稳压器：将串联稳压电源和保护电路集成在一起就是集成稳压器。
集成稳压器有：输入端、输出端和公共端，称三端集成稳压器。
温馨提示：要特别注意，不同型号，不同封装的集成稳压器，它们三个电极的位置是不同的，要查资料确定，如果有需要，我也可以提供分享给大家。
应用电路：
三端固定输出集成稳压器的典型应用电路如图所示
三端可调输出集成稳压器的典型应用电路如图所示。
可调输出三端集成稳压器的内部，在输出端和公共端之间的参考源，因此输出电压可通过电位器调节。
利用三端集成稳压器组成恒流源：
1，小电流恒流源
2，稳压器做恒流源
3，可调稳压器做恒流源（大电流）。
可调三端稳压器应用电路方案
可调三端稳压器应用电路方案可调三端稳压器是一种常见的电子电路元件，广泛应用于各种电子设备中。
它的作用是在电路中提供稳定的直流电压，保证电路正常运行。
本文将深入讨论可调三端稳压器的应用电路方案，以及我对其观点和理解。
一、可调三端稳压器的基本原理和结构可调三端稳压器是基于稳压芯片构建的电路，其基本原理是利用负反馈的方法来实现稳定输出电压。
它由输入端、输出端和调节端组成，通过参考电压和电阻分压的方式，使得输出电压保持在设定值附近。
常见的稳压芯片有LM317、LM1117等。
二、可调三端稳压器的应用电路方案1. 定电流驱动方案在某些电路中，需要提供稳定的定电流驱动电源。
可调三端稳压器可以通过适当的电路配置来实现这一要求。
通过在调节端接入一个合适的电阻，可以使稳压芯片输出的电压和电流保持恒定，从而实现定电流驱动。
2. 恒流源电路方案恒流源电路在一些特定应用中非常重要，如LED驱动电路、运算放大器偏置电流源等。
可调三端稳压器可以作为恒流源电路的核心部件，通过合适的电路连接和调节元件的值来实现恒定的输出电流。
3. 低噪声电源方案在一些对电源噪声要求较高的应用中，如高灵敏度的测量仪器、音频放大器等，可调三端稳压器可以通过添加合适的滤波电路来减小输出端的噪声。
通过合理设计和选择滤波电路元件，可以将输出电源的噪声降至最低。
4. 多通道输出方案在一些特殊应用中，需要提供多个稳定的输出电压。
可调三端稳压器可以通过并联或级联连接的方式实现多通道输出，以满足不同的电路需求。
通过适当调节每个稳压芯片的输出电压和输出电流，可以灵活满足不同的应用要求。
三、我对可调三端稳压器应用电路方案的观点和理解可调三端稳压器是一种非常实用的电路元件，可以应用于各种电子设备中。
我认为，选择合适的电路方案对于保证电路稳定性和功能的发挥非常重要。
在实际应用中，根据具体需求选择合适的稳压芯片和电路配置非常关键。
不同的应用场景可能需要不同的参数和特性，并且需要根据电路的工作环境和要求进行合理的优化设计。
7805三端稳压器应用[1]
![7805三端稳压器应用[1]](https://img.taocdn.com/s3/m/136f4834a32d7375a4178054.png)
7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。
它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。
下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。
<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。
此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。
<lm7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。
三个接出来的端点依序称为发射极（emitter, E）、基极（base, B）和集电极（collector, C），名称来源和它们在三极管操作时的功能有关。
图中也显示出 npn与pnp三极管的电路符号，发射极特别被标出，箭号所指的极为n型半导体，和二极体的符号一致。
在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。
三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管都以此方式偏压。
三端稳压集成电路LM317应用
三端稳压集成电路LM317应用三端稳压集成电路317是电子爱好看非常熟悉的三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点，颇受广大电子爱好者的青睐。
电子爱好者经常用它制作输出电压可变的稳压电源，所采用的电路模式如图1所示，调节可变电阻R2的阻值，便可从317的输出端获得可变的输出电压U。
从图1的电路中可以看出，317的输出电压[也就是稳压电源的输出电压)U。
为两个电压之和。
即A、B两点之间的电压也就是加在R2上的电压UR2＝IR2XR2，而IR2实际上是两路电流之和，一路是经R1流向R2的电流IR1，其大小为UR1／R1。
因UR1为恒定电压1．25V，Rl是一个固定电阻，所以IR1是一个恒定的电流。
另一路是317调整端流出的电流ID，由于型号不同（例如LM317T、LM317HVH、LM317LD等)，生产厂家不同，其ID的值各不相同。
即使同一厂家，同一批次的317，其调整端流出的电流ID也各不相同。
尽管这祥．但总的来说ID的电流但是有一定规律的，即ID的平均值是50uA左右，最大值一般不超过100uA。
而且在317稳定工作时，ID的值基本上是一个恒定的值。
当由于某种原因引起ID变化相对较大时，317就不能稳定地工作。
总而言之，IR2是IR1、ID两路恒定电流之和．UR2是由两路恒定电流IR1、ID流经R2产生的，调节R2的阻值即可调节317的输出电压Uo(U。
是恒定电压UAR与UR2之和)。
既然ID和IR1对调节输出电压Uo都起到了一定的作用，并且IR1是由R1提供的，IR1的大小也没有任何限制．是否可以使R1的阻值趋于无穷大，使IR1的电流值趋向于无穷小？如果可以这样做的话，就可以去掉R1，只用可变电阻R2就可以调节317的输出电压。
为了证明这样设想是正确的，笔者用LM317K进行了实验(电路如图2所示)。
实验证明：用一只可变电阻R2即可调节LM317K的输出电压，并且，当R2的阻值小于500kΩ时，LM317K调整端流出的电流I D是—个恒定的量值．其大小为48uA，LM317K的输出电压服从1．25+IDR2=U。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三端稳压器的应用归纳★W7800基本应用电路如上图所示，电路中Ci的作用是消除输入连线较长时其电感效应引起的自激振荡，减小纹波电压。
在输出端接电容Co是用于消除电路高频噪声。
一般Ci 选用0.33µF，Co选用0.1µF。
电容的耐压应高于电源的输入电压和输出电压。
若Co容量较大，一旦输入端断开，Co将从稳压器输出端向稳压器放电，易使稳压器损坏。
因此，可在稳压器的输入端和输出端之间跨接一个二极管，起保护作用。
★W7800扩大输出电流的稳压电路若所需输出电流大于稳压器标称值时，可采用外接电路来扩大输出电流，如下图所示。
★W7800输出电压可调的稳压电路如下图所示为利用三端稳压器构成的输出电压可调的稳压电路。
改变R2滑动端位置，可调节UO的大小。
电路缺点：三端稳压器作为稳压器件，又为电路提供基准电压。
其主要缺点是当公共端电流IW变化时将影响输出电压。
因此，实用电路中加电压跟随器将稳压器与取样电阻隔离，如下图所示。
图中电压跟随器的输出电压等于其输入电压，也等于三端稳压器的输出电压，其输出电压的范围为可以根据输出电压的调节范围及输出电流大小选择三端稳压器及取样电阻。
★正、负输出稳压电路W7900系列芯片是一种输出负电压的固定式三端稳压器，输出有-5V、-6V、-9V、-12V、-15V、-18V和-24V七个电压档次，并且也有1.5A、0.5A和0.1A三个电流档次，如下图所示。
两只二极管起保护作用，正常工作时均处于截止状态。
若W7900的输入端未接入输入电压，W7800的输出电压将通过负载电阻接到 W7900的输出端，使D2导通，从而将W7900的输出端钳位在0.7V左右，保护其不至于损坏；同理，D1可在W7800的输入端未接入输入电压时保护其不至于损坏。
★W117基准电压源电路如上图所示是由W117组成的基准电压源电路，输出端和调整端之间的电压是非常稳定的电压，其值为1.25V。
输出电流可达1.5A。
★典型应用电路可调式三端稳压器的主要应用是要实现输出电压可调的稳压电路。
其典型应用电路如图所示。
输出电压为为了减小R2上的纹波电压，可在其上并联一个10μF电容C。
但是，在输出短路时，C将向稳压器调整端放电，并使调整管发射结反偏，为了保护稳压器，可加二极管D2，提供一个放电回路，如图下所示，D1在输入端短路时，起保护作用。
★程序控制稳压电路在调整端加控制电路可以实现程序控制稳压电路，如下图所示。
图中晶体管为电子开关，当基极加高电平时，晶体管饱和导通，相对于开关闭合；当基极加低电平时，晶体管截止，相对于开关断开。
因此，图（a）所示电路可等效为图（b）所示电路。
四路控制信号从全部为低电平到全部为高电平，共有十六种不同组合；T1~T4也就有从全截止到全饱和导通，共有十六种不同的状态；因而R2将与不同阻值的电阻并联，输出电压在不同控制信号下有十六个不同的数值。
众多半导体公司均推出了三端并联稳压器 (three-terminal shunt regulator)。
此类器件带有内部基准精确度、运算放大器及内部并联晶体管，以精确控制供电电压。
图 1 给出了典型的电路应用。
三端并联稳压器是廉价的半导体器件，除了并联稳压器以外，其还具备其他有用的电源设计应用。
这种半导体器件可用作廉价的运算放大器，用于控制回路反馈。
该器件还可同晶体管及无源组件协同使用，又可用于快速自举电路。
此外，这种器件经过配置，还可作为低功耗辅助电源工作，在轻负载操作条件下为脉宽调制器 (PWM) 控制器供电。
尽管上述电路在并联稳压器的产品说明书上没有说明，但却是非常有用的应用。
运算放大器在设计包含 PWM 而不含电压放大器的电源设计时，系统设计人员可采用并联稳压器作为廉价的运算放大器。
图 2 给出了这种应用的功能结构图。
方程式 1 解释了这种补偿网络的小信号传输函数的数学原理。
注释：方程式 1 建立在 Rbias << Rz 的基础上。
我们可向电路添加光耦合器，以实现一定程度的电隔离 (galvanic isolation)。
图 3 给出了隔离的反馈电路的示意图。
电阻器 R1 用于向光耦合器及 TL431 施加偏压。
电阻器 R3 和二极管 D1 提供一个固定的偏置，以保证偏压电阻 R1 不会形成反馈路径。
电阻器 R1 和 R2 用于控制整个光耦合器上的增益。
在大多数设计中，R2 与 R1 之比大致设置为十比一。
光耦合器带有高极点频率 (fp)。
光耦合器的产品说明书一般不提供有关极点频率的信息。
通过采用网络分析仪，我们会发现许多应用中的极点约为10 kHz。
自举电路：在开关电源设计中，脉宽调制器 IC 通常由辅助绕组供电，有关情况可参见图4。
启动这种电路需要连续补充充电电阻 (Rt) 和吸持电容 (Ch)。
为了尽可能降低功耗，我们要让补充充电电阻尽可能大。
吸持电容也应较大，因为它在电源开始开关之前都会向 PWM 提供能量。
我们可用一支双极管和一些电阻器来配置并联稳压器，以加速自举时间。
如欲了解详情，请参见图5。
通过 Rd 的电气元件 C、D1、Q1 以及 Ra 构成自举电路。
在上电时，电容器 C 将完全放电，而 PWM 电源输入处的电压 (Vaux) 将由串联旁路稳压器 (series-pass regulator) 决定，旁路稳压器则通过 Q1 及 D1 控制。
启动状态下的 Vaux 电压是其峰值电压 (Vaux_peak)，其值由电阻器 Ra 和Rb 之比决定。
电容器 C 和电阻器 Rcz 则用于决定计时情况以及自举电路的关闭电压，从而节约能量。
电阻器 Rd 为 TL431 提供偏流，而电阻器 Re 则限制电流，以保证晶体管 Q1 处于安全的工作区域 (SOA)。
设置电路并不太困难。
我们选择电阻器 Ra 和 Rb 来设置峰值充电电压(Vaux_peak)。
选择电阻器 Rc 来降低并联电压，使之低于额定的 Vaux 电压 (Vaux_nominal)，该额定 Vaux 电压由辅助绕组提供。
电容器 C 设置自举时间 (Tboot)。
低功耗 PWM 偏置电源在某些电源中，PWM 由类似图4所示电路的辅助绕组供电。
这种电路的问题在于，在轻负载工作情况下，辅助绕组中存储的能量不足以给 IC 供电。
电源的工作情况甚至会变得难以估计，因为 PWM 将不断开关。
图 6 所示的电路给出了解决这种问题的办法，即采用串联旁路稳压器，在轻负载条件下启动，而在偏置绕组可以为 PWM 控制器供电情况下关闭。
通过电阻器 Rd 的 Ra 以及二极管 D1、D2，再加上晶体管 Q1，它们构成了低功耗偏置电源。
低功耗偏置电源根据设置可调节电压，使其高于 PWM 的关闭电压，又低于辅助绕组的额定电压 (Vaux_nominal)。
这就使晶体管 Q1 能作为二极管或电路发挥作用。
如果 PWM 由辅助绕组供电，那么 Vaux 电压将反向偏置，关闭晶体管 Q1 而节约能量。
如果由于能量不足 Vaux 电压下降，那么 Q1 就会变成正向偏置，以向 PWM 控制器提供必需的能量。
设置低通串联旁路稳压器并不困难。
电阻器 Rc 的大小应刚好可以向 D1 提供偏流，电阻器 Rd 的大小应刚好可以保证晶体管 Q1 不超出其 SOA 的范围，而电阻器 Ra 和 Rb 的大小则应能够调节低功耗串联旁路稳压器的电压。
这种低功耗串联旁路稳压器提供的电压应设置为高于控制 IC 的启动电压，并低于辅助绕组提供的额定电压 (Vaux_nominal)。
以下方程式用于调节由 Ra 和 Rb 构成的电阻分压器。
Q1 发射极处设置的电压应低于变压器 T1 二级绕组提供的额定辅助电压 (Vaux_nominal)。
Vref 是并联稳压器 D1 的内部参考电压。
Vd2 和 Vbeq1 分别是二极管 d2 和 Q1 基射极电压的压降。
总结类似TL431的三端并联稳压器在许多应用中都大有用处。
这种三端子器件既廉价，功能又很多样化。
这种稳压器经过配置，可在开关电源中实现多种功能。
这种器件可用作基准精确度，也可作为廉价的运算放大器以进行反馈控制。
这种稳压器还可用于电源的快速自举，这与传统的方法不同。
并联稳压器与 NPN 晶体管配合使用，还能实现低功耗偏置电源，在轻负载条件下启动，而在辅助绕组能够为 PWM 提供足够电力的时候关闭。
三端集成稳压器的工作原理现以具有正电压输出的78L××系列为例介绍它的工作原理。
图1注图中R11由输出电流档次决定，R12由输出电压档次决定电路如图1所示，三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。
下面对各部分电路作简单介绍。
（1）启动电路在集成稳压器中，常常采用许多恒流源，当输入电压V1接通后，这些恒流源难以自行导通，以致输出电压较难建立。
因此，必须用启动电路给恒流源的BJT T4、T5提供基极电流。
启动电路由T1、T2、D Z1组成。
当输入电压V1高于稳压管D Z1的稳定电压时，有电流通过T1、T2，使T3基极电位上升而导通，同时恒流源T4、T5也工作。
T4的集电极电流通过D Z2以建立起正常工作电压，当D Z2达到和D Z1相等的稳压值，整个电路进入正常工作状态，电路启动完毕。
与此同时，T2因发射结电压为零而截止，切断了启动电路与放大电路的联系，从而保证T2左边出现的纹波与噪声不致影响基准电压源。
（2）基准电压电路基准电压电路由T4、D Z2、T3、R1、R3及D1、D2组成，电路中的基准电压为式中V Z2为D Z2的稳定电压，V BE为T3、D1、D2发射结（D1、D2为由发射结构成的二极管）的正向电压值。
在电路设计和工艺上使具有正温度系数的R1、R2、D Z2与具有负温度系数的T3、D1、D2发射结互相补偿，可使基准电压V REF基本上不随温度变化。
同时，对稳压管D Z2采用恒流源供电，从而保证基准电压不受输入电压波动的影响。
（3）取样比较放大电路和调整电路这部分电路由T4～T11组成，其中T10、T11组成复合调整管；R12、R13组成取样电路；T7、T8和T6组成带恒流源的差分式放大电路；T4、T5组成的电流源作为它的有源负载。
T9、R9的作用说明如下：如果没有T9、R9，恒流源管T5的电流I C5=I C8+I B10，当调整管满载时I B10最大，而I C8最小；而当负载开路时I O=0，I B10也趋于零，这时I C5几乎全部流入T8，使得I C8的变化范围大，这对比较放大电路来说是不允许的，为此接入由T9、R9级成的缓冲电路。
当I O减小时，I B10减小，I C8增大，待I C8增大到>0.6V时，则T9导通起分流作用。
这样就减轻了T8的过多负担，使I C8的变化范围缩小。
