继电器线圈及触点保护
继电器触点保护方法
继电器触点保护方法
继电器触点保护方法如下：
(1)当触点断开理性负载电路时，负载中储存的能量必须通过触点着弧来耗费为了消除和减轻电弧在断开理性负载时的危害，延伸触点的使用寿命，消除或减轻继电器对有关灵敏电路的电磁搅扰、危害，一般选用电弧按捺维护措施。
常见的触点维护电路有：在理性负载上并联一个电阻或阻容电路、或并联一个二极管。
(2)应尽量避免继电器输出端和输进端共线或连通，因为线圈往鼓励时，线圈上的反电势会加在触点上，使触点的断开电压增大，一起也会搅扰其它电路。
继电器作业方位与其结构特色有关，大多数继电器可在恣意方位下作业，但也有部分继电器作业方位有详细的规则。
例如一般水银继电器，就规则要竖立装置,其偏斜极限不得超越30℃,不然,因为水银的衔接中止将不起继电器效果。
继电器除需满意在各种稳态的线路和环境条件下作业的要求外，还必须考虑到各种动态特性，即吸合时刻、开释时刻，因为电流的动摇要素形成的颤动，以及触点磕碰形成的回跳等。
一般继电器的线圈是不标正负极的，两头能够随意衔接。
但在线圈往鼓励时，因为电感的效果，线圈内会发生反电动势，其峰值可高出额定电压的5倍以上，虽然其效果时刻很短,但会形成线圈漆层击穿或电路中的开关器材击穿。

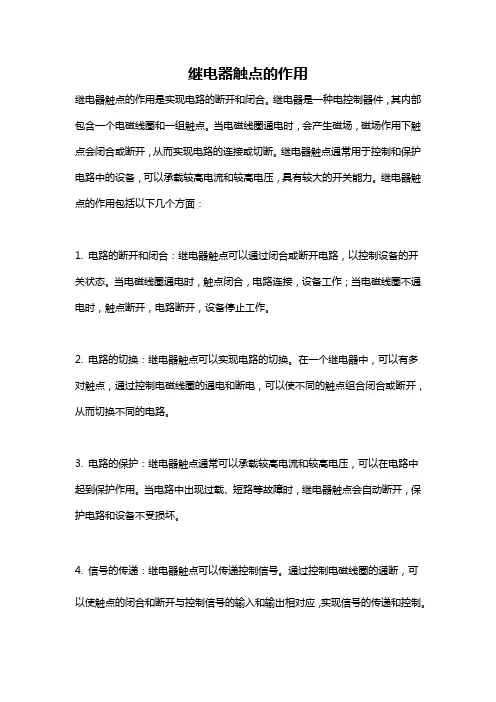

继电器触点的作用
继电器触点的作用
继电器触点的作用是实现电路的断开和闭合。
继电器是一种电控制器件，其内部包含一个电磁线圈和一组触点。
当电磁线圈通电时，会产生磁场，磁场作用下触点会闭合或断开，从而实现电路的连接或切断。
继电器触点通常用于控制和保护电路中的设备，可以承载较高电流和较高电压，具有较大的开关能力。
继电器触点的作用包括以下几个方面：
1. 电路的断开和闭合：继电器触点可以通过闭合或断开电路，以控制设备的开关状态。
当电磁线圈通电时，触点闭合，电路连接，设备工作；当电磁线圈不通电时，触点断开，电路断开，设备停止工作。
2. 电路的切换：继电器触点可以实现电路的切换。
在一个继电器中，可以有多对触点，通过控制电磁线圈的通电和断电，可以使不同的触点组合闭合或断开，从而切换不同的电路。
3. 电路的保护：继电器触点通常可以承载较高电流和较高电压，可以在电路中起到保护作用。
当电路中出现过载、短路等故障时，继电器触点会自动断开，保护电路和设备不受损坏。
4. 信号的传递：继电器触点可以传递控制信号。
通过控制电磁线圈的通断，可以使触点的闭合和断开与控制信号的输入和输出相对应，实现信号的传递和控制。
电路中的电路继电器与保护装置
电路中的电路继电器与保护装置电路继电器和保护装置在电路系统中起着重要的作用。
它们不仅能够保护电路和设备的安全运行，还能实现电路的自动控制和保护。
本文将详细介绍电路中的电路继电器和保护装置的原理和应用。
一、电路继电器的原理和应用1.1 电路继电器的原理电路继电器是一种使用电磁原理工作的电器装置。
它由线圈、铁芯和触点组成。
当线圈通电时，会在铁芯上产生磁场，进而吸引或释放触点，从而实现电路的打开或闭合。
电路继电器常用于电路的控制和保护，可以实现电路的开关控制、电压或电流的测量和调节等功能。
1.2 电路继电器的应用电路继电器广泛应用于各种电力系统和自动化控制系统中。
在电力系统中，继电器常用于电流保护、电压保护和频率保护等方面。
在自动化控制系统中，继电器可以实现各种逻辑控制和动作顺序控制，如按键控制、定时控制和远程控制等。
二、保护装置的原理和应用2.1 保护装置的原理保护装置是一种用于检测电路故障并采取相应保护措施的电气装置。
它通过监测电路参数的变化，如电流、电压和温度等，来判断电路是否正常工作，并在故障发生时及时断开电路，保护电器设备和电路的安全运行。
2.2 保护装置的应用保护装置广泛应用于电力系统、工业自动化和建筑物电气系统等领域。
在电力系统中，保护装置可以检测电流短路、接地故障和过电压等故障，并及时断开故障电路，以防止电气火灾和设备损坏。
在工业自动化中，保护装置常用于机械设备的过载保护和相序保护等方面。
在建筑物电气系统中，保护装置可用于电气线路的过载和漏电保护，确保用电的安全。
三、电路继电器与保护装置在电路系统中的应用案例3.1 电路继电器的应用案例在自动化控制系统中，电路继电器通常作为控制元件使用。
例如，在一个自动化生产线上，通过设置传感器检测产品的位置和状态，当产品到达某个特定位置时，传感器将信号发送至继电器，继电器吸合，从而控制机械臂的动作，完成对产品的抓取或放置动作。
3.2 保护装置的应用案例在住宅电气系统中，保护装置起着重要的作用。
继电器
继电器编辑[jì diàn qì]继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
目录1元件符号2主要作用3主要分类4主要元件介绍▪电磁继电器▪固态继电器（SSR）▪热敏干簧继电器▪磁簧继电器▪光继电器▪时间继电器▪中间继电器1元件符号编辑因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：继电器（图1）一个长方框表示线圈；一组触点符号表示触点组合。
当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法。
电符号和触点形式：继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有三种基本形式：1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。
以合字的拼音字头“H”表示。
2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。
用断字的拼音字头“D”表示。
3、转换型（Z型）这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
继电器触点保护方法 -回复
继电器触点保护方法-回复以下是关于继电器触点保护方法的一篇1500-2000字的文章：继电器是电气控制系统中常见的一个元件，用于控制电路的通断。
继电器的触点是其最核心的部分，也是容易受到损坏的部分。
为了保护继电器触点，延长其使用寿命，我们可以采取一系列的保护方法。
接下来，将一步一步地回答有关继电器触点保护的相关问题。
第一步：了解继电器触点的工作原理在开始保护继电器触点之前，我们先来了解一下继电器触点的工作原理。
继电器触点通常由电极和电触头组成，当继电器被激活时，电极会产生磁场，吸引电触头闭合，实现电路的通断。
触点的闭合和分离在电气接触面上产生摩擦和火花，进而导致触点的磨损和氧化，最终影响其工作性能。
第二步：清洁触点表面继电器触点显示活动电气接触面，所以首先要确保接触面是干净和光滑的。
触点表面可能会积聚灰尘、油脂、氧化物等物质，从而导致高电阻和不可靠的接触。
因此，在实际使用中，定期清洁触点表面非常重要。
清洁可以使用专门的触点清洗溶液，使用软刷或细砂布轻轻擦拭触点表面。
需要注意的是，在清洁触点之前，必须事先切断与继电器相关的电源。
第三步：减少触点的负载电流负载电流是继电器触点易受损的一个重要因素。
当负载电流过大时，触点在闭合和分离时会产生大的电弧和火花，从而加速触点的磨损和氧化。
因此，一种有效的触点保护方法是减少触点的负载电流。
可以通过增加触点数量并将负载电流均匀分布在这些触点上来实现。
此外，使用合适的继电器类型和规格，确保其能够有效处理所需的负载电流也是很重要的。
第四步：使用继电器保护电路继电器保护电路可以帮助保护继电器触点不受过电流和过电压的影响。
过电流保护器和过电压保护器是两种常见的继电器保护电路。
过电流保护器可监控负载电流，一旦负载电流超过设定值，保护器会及时切断电路，从而保护继电器触点。
过电压保护器则负责监测负载电压，当电压超过安全范围时，保护器会自动切断电路。
使用这些保护电路可以有效降低继电器触点的损坏风险。
继电器工作原理
继电器工作原理继电器是一种常用的电气控制设备，广泛应用于自动化控制系统中。
它通过电磁原理实现电路的开关操作，能够将低电压信号转换为高电压或大电流信号，从而实现对电路的控制。
本文将介绍继电器的工作原理，包括继电器的基本结构、工作原理以及应用场景。
一、继电器的基本结构继电器一般由线圈、触点和外部装置组成。
其中，线圈是继电器的重要部分，通过提供电流来产生磁场。
触点是继电器的开关部分，包括常开触点和常闭触点，用于连接或切断电路。
外部装置则通过连接器与继电器相连，用于实现控制电路。
二、继电器的工作原理当继电器的线圈接通电源时，会在继电器内部产生一个磁场。
这个磁场会吸引或释放触点，实现电路的连接或断开，从而完成对电路的控制。
1. 吸合过程当继电器线圈的电流通过时，线圈内部会产生一个磁场。
这个磁场会吸引触点，使其闭合。
此时，电路中的电流会从继电器的常开触点进入，然后流向继电器的常闭触点，从而实现电路的通断控制。
2. 断开过程当继电器的线圈电流断开时，磁场消失，触点会被释放。
此时，常开触点会恢复原位，与常闭触点分离，电路中的电流无法通过继电器，从而实现电路的断开。
三、继电器的应用场景继电器广泛应用于各个领域，如工业自动化、通信、交通等。
其应用场景包括以下几个方面：1. 电机控制在电机控制领域，继电器通常用于控制电机的启停、正反转以及速度调节等功能。
通过对继电器线圈的控制，可以实现对电机的精确控制。
2. 电力系统保护继电器在电力系统保护中起着关键作用。
例如，在电力配电系统中，继电器可用于过载保护、短路保护以及地闸保护等。
通过监测电流和电压信号，继电器能够及时切断故障电路，确保电力系统的安全运行。
3. 自动化控制继电器也是自动化控制系统中的重要组成部分。
它可以实现对各种设备的自动控制，如温度控制、液位控制以及流量控制等。
通过与传感器和执行器的配合，继电器能够实现对生产过程的自动化控制，提高生产效率和产品质量。
4. 通信系统在通信系统中，继电器用于信号的切换和连接。
继电器线圈
继电器线圈继电器线圈在电力系统中起着重要作用，它是一种电力设备，适用于各种电路的控制和保护。
本文将从继电器线圈的定义、工作原理、应用领域和特点等方面进行详细探讨，帮助读者更好地了解和应用继电器线圈。
首先，我们来了解一下继电器线圈的定义。
继电器线圈是指继电器内部的激励线圈，其目的是通过电流激励产生磁场，使得继电器的触点动作，从而控制电路的开关。
接下来，我们将介绍继电器线圈的工作原理。
继电器线圈通常由导体绕制而成，当线圈通入一定的电流时，会产生磁场。
根据电磁感应的原理，磁场的变化会导致继电器内部触点的闭合或断开。
因此，继电器线圈的工作原理可以概括为电流激励产生磁场，进而触发触点的动作。
继电器线圈主要应用于电力系统中的控制和保护工作。
在电力系统的各个环节中，继电器线圈可以实现对电路的开关、断路、过载、短路等故障状态的检测和控制。
通过继电器线圈的工作，可以保护电力设备的安全运行，防止电路故障对整个系统造成的损害，并实现对电力系统的远程控制。
继电器线圈具有以下几个特点。
首先，继电器线圈具有较高的灵敏度和响应速度，能够迅速感应电流的变化并触发相关操作。
其次，继电器线圈结构简单，可靠性高，可以在较恶劣的工作环境中正常运行。
再次，继电器线圈体积小，重量轻，便于携带和安装。
此外，继电器线圈的功耗较低，节能环保。
在继电器线圈的选型和使用中，需要注意以下几点。
首先，根据实际需求选择合适的继电器线圈参数，包括电压、电流、工作温度等。
其次，使用继电器线圈时应注意其合理安装，保证线圈正常工作。
最后，定期检查和维护继电器线圈，防止因线圈老化或损坏而影响电路的正常运行。
综上所述，继电器线圈在电力系统中具有重要作用，它通过电流激励产生磁场，触发继电器触点的动作，实现对电路的控制和保护。
继电器线圈具有灵敏度高、响应速度快、体积小、重量轻等特点，适用于各种工作环境。
在选型和使用继电器线圈时，需要根据实际需求进行合理选择，并注意线圈的安装和维护，以确保电路的正常运行。
继电器工作原理及作用概要
继电器工作原理及作用概要继电器是一种常用的电气控制装置，其工作原理基于电磁吸引力和机械传动的原理，能够实现电路的开关控制。
继电器的作用主要是用来放大信号、实现电路的分离和保护、控制大电流设备等。
下面将对继电器的工作原理和作用进行详细的介绍。
一、继电器的工作原理继电器主要由电磁线圈、触点和机械驱动装置组成。
当线圈通电时，会在铁芯上产生磁场，该磁场可以吸引触点闭合或断开。
利用这种原理，继电器可以实现不同电路之间的电气连接或分离。
其工作原理如下：1.电磁吸引力：当继电器的线圈通电时，会在铁芯上产生磁场。
此时，触点上的活动铁片会受到磁力的作用，而闭合或断开。
2.机械传动：当触点上的活动铁片受到磁力作用时，会通过机械传动机构将运动转化为力度，在触点上产生闭合或断开的动作。
3.增益作用：由于线圈通电后产生的磁场能使触点上的活动铁片发生强烈的吸引力，因此继电器可以放大电流和电压信号。
由上述原理可知，继电器主要根据控制信号的输入来使触点闭合或断开，从而实现对电路的控制。
二、继电器的作用继电器具有多种作用，主要包括以下几点：1.开关控制：继电器可以实现对电路的开关控制。
通过线圈的通电或断电，继电器能够控制触点的闭合或断开，从而实现对电路的通断控制。
2.信号放大：继电器的线圈可以将微弱的控制信号进行放大，使得继电器能够控制较大电流和电压的设备。
这样可以实现远距离的信号传输和控制。
3.电路分离和保护：继电器可以将不同电路之间进行分离，保证各电路之间的安全性。
当继电器的触点闭合时，可以将高压电路与低压电路进行分离，这样可以保护低压电路免受高压电路的干扰和损坏。
4.控制大电流设备：继电器能够承受较大的电流和电压，因此可以用来控制大功率设备，如电机、压缩机、空调等。
通过继电器的控制，可以实现对这些设备的启停和转向等操作。
5.逻辑运算和时间延迟：继电器可以根据不同控制要求进行逻辑运算和时间延迟。
通过联接多个继电器，可以实现逻辑运算模块的功能，如与门、或门、非门等。
继电器的工作原理
继电器的工作原理继电器是一种电控开关装置，它通过电磁吸合和释放来控制电路的开关状态。
继电器通常由线圈、铁芯、触点和外壳等组成。
下面将详细介绍继电器的工作原理。
1. 线圈：继电器的线圈是由导电材料绕制而成的，通常是铜线。
当通过线圈的电流变化时，会在线圈周围产生磁场。
2. 铁芯：继电器的铁芯通常由铁制材料制成，它位于线圈的中间。
当线圈通电时，铁芯会被磁化，产生磁力。
3. 触点：继电器的触点分为常开触点和常闭触点。
当继电器处于未通电状态时，常开触点闭合，常闭触点断开。
当继电器通电时，线圈产生磁场，吸引铁芯，使常开触点断开，常闭触点闭合。
4. 外壳：继电器的外壳通常由绝缘材料制成，用于保护内部元件，并提供机械支撑和固定。
继电器的工作原理如下：1. 未通电状态下：继电器的线圈未通电时，常开触点闭合，常闭触点断开。
此时，继电器的控制电路断开，无法传递电流。
2. 通电状态下：当继电器的线圈通电时，线圈产生磁场，吸引铁芯。
吸引力使得常开触点断开，常闭触点闭合。
此时，继电器的控制电路闭合，电流可以通过继电器的触点流动。
继电器的工作原理可以用以下步骤来描述：步骤1：电流通过继电器的线圈。
步骤2：线圈产生磁场，吸引铁芯。
步骤3：铁芯吸引力使得常开触点断开，常闭触点闭合。
步骤4：电流可以通过继电器的触点流动。
继电器的工作原理使得它可以在控制电路中实现信号的放大、转换和分离。
它可以将低电压、低电流的信号转换为高电压、高电流的信号，从而实现对高功率设备的控制。
继电器广泛应用于自动化控制、电力系统、通信设备、家用电器等领域。
总结：继电器的工作原理是通过线圈产生的磁场吸引铁芯，使触点发生状态改变，从而控制电路的开关状态。
它可以实现信号的放大、转换和分离，广泛应用于各个领域。
继电器的工作原理
继电器的工作原理继电器是一种电控制器件，常用于电路中进行电信号的控制和转换。
它可以实现电路的开关、自动控制、保护和调节等功能。
继电器的工作原理主要涉及电磁感应和电磁吸引两个基本原理。
一、电磁感应原理继电器的核心部件是线圈和铁芯。
当线圈通电时，会产生磁场，磁场会使铁芯磁化。
当线圈通电时，磁场强度增加，铁芯被吸引，使得触点闭合。
反之，当线圈断电时，磁场消失，铁芯恢复非磁化状态，触点打开。
二、电磁吸引原理继电器的触点通常有常闭触点和常开触点。
当线圈通电时，吸引力使得触点闭合，通电电路得以连接。
当线圈断电时，触点由于弹簧的作用力恢复原状，断开通电电路。
继电器的工作原理可以简单概括为：通过控制线圈的通断，使得触点的开闭状态发生改变，从而实现电路的控制。
具体来说，继电器的工作可以分为两个过程：动作和保持。
1. 动作过程：当线圈通电时，线圈产生磁场，磁场使得铁芯磁化，触点闭合。
这个过程称为继电器的动作过程。
在动作过程中，线圈的电流和电压是继电器动作的基本条件，通常用额定电压和额定电流来表示。
2. 保持过程：一旦继电器的触点闭合，即使线圈断电，触点仍然保持闭合状态。
这个过程称为继电器的保持过程。
在保持过程中，继电器的触点可以承受额定电流和额定电压，继续保持闭合状态。
继电器的工作原理使其具备以下特点和应用：1. 电隔离功能：继电器的线圈和触点是通过绝缘材料隔离的，可以实现输入电路和输出电路的电隔离。
这种电隔离功能可以保护控制电路和被控制电路之间的安全性。
2. 放大信号功能：继电器可以将小电流、小电压的信号转换为大电流、大电压的信号输出，从而实现信号的放大和增强。
3. 控制多路电路：继电器可以同时控制多个触点，实现多路电路的开关和控制。
这使得继电器在自动控制系统中应用广泛。
4. 保护电路功能：继电器可以通过控制触点的闭合和断开，实现对电路的保护。
例如，过载保护继电器可以在电路超过额定电流时自动切断电路，防止电路损坏。
继电器触点保护电路设计
电力电子· Power Electronics118 •电子技术与软件工程 Electronic Technology & Software Engineering1 继电器功能简述继电器是具有隔离功能的自动开关元件，广泛应用于遥测、通讯、遥控、机电一体化、电力电子设备及自动化控制中，是最重要的控制元件之一。
触点是继电器最重要的组成部分，同时也是最易损坏的部分，特别是在高压、大功率控制系统中。
由于在触点闭合瞬间产生接触打火，并在断开瞬间产生拉弧，使触点损坏，导致控制系统失效，或造成严重后果。
继电器触点接触打火是因为触头在吸合时，往往发生连续的弹跳，触头间不停地接触又断开，从而产生很大的火花，特别是在交流电波峰或波谷时闭合继电器，此时火花最大。
因此若能保证继电器触头在交流电过零点时闭合，可以极大地减小打火现象。
继电器触点拉弧是因为触头在断开时，若负载为非纯电阻型，那么便会产生反向电动势，触点之间空气被击穿，形成电弧放电。
其产生的高温会烧毁触点，使继电器寿命大大衰减，并且电弧产生的电磁波干扰也会影响附近电子设备的正常运行。
如果触头断开时刚好在负载电流过零点，此时产生的反向电动势最小，便可减小电弧放电。
2 总体思路220V 电源电压直接通过过零检测电路，文/周云旭 钟水蓉【关键词】继电器 触点保护 过零检测 单片机所测过零点脉冲进入单片机中断进行判断，I/O 端口的输出控制驱动电路驱动继电器在电压零点附近闭合；负载端经过耦合线圈耦合出负载电流，通过电流检测电路检测电流零点，控制继电器在电流零点处断开；同时单片机判断出继电器闭合和断开所用的时间，通过软件修正触发继电器动作的时间，以达到智能化控制。
3 过零检测电路若将一个发光二极管串联一合适的电阻后接到220V 交流电源上，那么发光二极管会发光，但伴随着快速的闪烁。
因为发光二极管只会在交流电半个周期内被点亮，另外半个周期在发光二极管上出现负向压降，发光二极管熄灭。
继电器触点保护电路
继电器常用的触点保护电路2008-09-23 来源：internet 浏览：1506[推荐朋友] [打印本稿] [字体：大小]继电器是电子电路中常用的一种元件，一般由晶体管、继电器等元器件组成的电子开关驱动电路中，往往还要加上一些附加电路以改变继电器的工作特性或起保护作用。
继电器的附加电路主要有如下三种式：一、继电器触点保护电路——继电器串联RC电路：电路形式如图1，这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。
当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。
原理是电路闭合的瞬间，电容C两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上，从而加快了线圈中电流增大的速度，使继电器迅速吸合。
电源稳定之后电容C不起作用，电阻R起限流作用。
二、继电器触点保护电路——继电器并联RC电路：电路形式见图2，电路闭合后，当电流稳定时RC电路不起作用，断开电路时，继电器线圈由于自感而产生感应电动势，经RC电路放电，使线圈中电流衰减放慢，从而延长了继电器衔铁释放时间，起到延时作用。
三、继电器触点保护电路——继电器并联二极管电路：电路形式见图3，主要是为了保护晶体管等驱动元器件。
当图中晶体管VT 由导通变为截止时，流经继电器线圈的电流将迅速减小，这时线圈会产生很高的自感电动势与电源电压叠加后加在VT的c、e两极间，会使晶体管击穿，并联上二极管后，即可将线圈的自感电动势钳位于二极管的正向导通电压，此值硅管约0.7V，锗管约0.2V，从而避免击穿晶体管等驱动元器件。
并联二极管时一定要注意二极管的极性不可接反，否则容易损坏晶体管等驱动元器件。
继电保护装置常用元件及基本
过电压继电器：Kh=0.85（常开触点） 低电压继电器：Kh≯1.25（常闭触点） 动作电压的调整：改变调整把手位置 改变线圈的连接方法（串联时动作电压为并联的两倍） 内部接线：与电流继电器（DL-10型相同）
10
原理：线圈电压>60～70%Ue动作 线圈无电压或很低返回
常见类型： DZ型——一般电磁型 DZJ型——交流电磁型 DZB型——带自保持线圈型（工作线圈、自保持线圈
或电压、电流线圈）继电器动作后，只要自保持线圈 有电就能维持动作。
DZS型——接点具有延时动作或延时返回型 接入电路的几种方式：
无自保持； 带自保持，手动复归； 带自保持线圈，自动复归。
9
线圈电压消失→弹簧1作用→衔铁、连杆立即返回原 位（摩擦离合器使主传动轮不能带动延时机构，复 归不延时） 动作时间整定：改变静触点位置（9a与9b之间距离） 特点：线圈短时通电（可缩小继电器尺寸），若通 电时间>30s，需在线圈回路串接一个附加电阻 （P121图8-7）
正常起动→Rf被短接 动作后→Rf串接，保证热稳定 ④中间继电器 用途：增加触点数量和容量，动作和返回可带不大 的延时，可以构成自保持回路 结构：吸引衔铁式（DZ-10系列）
24
较常用的为后两种 复习提问： 1、电磁型继电器的组成、结构型式及工作原理 2、常开触点、常闭触点的区别 3、动作值、返回值、返回系数的概念（过量继 电器、
低量继电器）
6ቤተ መጻሕፍቲ ባይዱ
5、常用电磁型继电器
①电流继电器
用途：过电流保护中作为启动和测量元件
结构：转动舌片式（DL-10型） 原理：线圈I=0或较小——不动作
继电器的工作原理与安装保养
检查继电器 的环境：检 查继电器的 工作环境是 否正常，是 否有高温、 潮湿、灰尘
等现象
检查继电器 的驱动信号： 检查继电器 的驱动信号 是否正常， 是否有干扰、 信号丢失等
现象
继电器故障排除的注意事项
添加标题
检查继电器的电源 是否正常，电压是 否稳定
添加标题
检查继电器的触点 是否正常，是否有 烧蚀或损坏
继电器的工作原理简述
继电器是一种电子控制器件，用于控制电路的开关状态
继电器的工作原理是利用电磁感应原理，通过控制线圈电流的大小来控制 触点的闭合或断开
继电器的主要组成部分包括线圈、触点和磁铁
继电器的工作过程可以分为吸合和释放两个阶段，吸合阶段线圈通电产生 磁场，使触点闭合；释放阶段线圈断电，触点在弹簧作用下恢复原状
添加标题
检查继电器的线圈 是否正常，是否有 烧毁或损坏
添加标题
检查继电器的接线 是否正常，是否有 松动或脱落
添加标题
检查继电器的工作 环境是否正常，是 否有高温、潮湿等 不良环境
添加标题
检查继电器的负载 是否正常，是否有 过载或短路
添加标题
检查继电器的控制 信号是否正常，是 否有干扰或错误信 号
添加标题
触点通断
固态继电器： 利用半导体 器件，如晶
体管、 MOSFET等， 来控制触点
通断
光继电器： 利用光敏二 极管、光敏 三极管等光 敏器件，通 过控制光照 强度来控制
触点通断
温度继电器： 利用热敏电 阻、热敏二 极管等温度 敏感器件， 通过控制温 度来控制触
点通断
压力继电器： 利用压力传 感器，通过 控制压力来 控制触点通
定期检查 继电器的 线圈是否 发热，如 有应及时 更换
继电器的原理和作用有哪些
继电器的原理和作用有哪些继电器是一种电控开关装置，它通过电磁原理，利用线圈产生的磁场来控制机械触点的开合，从而实现电能的传输、分配和转换。
继电器广泛应用于电气控制和自动化系统中，具有多种工作方式和作用。
继电器的基本原理是利用电磁铁产生的磁场来控制机械触点的开合。
继电器通常由线圈、触点和机构三部分组成。
线圈是继电器的主要部件之一，它由绝缘线圈和铁芯组成。
当外加电流通过线圈时，线圈产生磁场，磁场会使铁芯磁化。
铁芯磁化后，会产生一定的磁力，使触点处的机械部件受力而发生相应的运动。
触点是继电器的关键组成部分，它负责开闭电路。
触点通常由导电金属片制成，当机械运动使触点闭合时，电路连通；当触点断开时，电路断开。
通过控制触点的开合状态，继电器实现了对电能的传输和控制。
机构是继电器的运动部件，它由推杆、触点弹片、机械架等部件组成。
线圈产生的磁力作用于铁芯，使机构运动，进而改变触点的开合状态。
机构的结构设计和材料选择直接影响继电器的工作性能和使用寿命。
基于继电器的工作原理，它具有以下几种常见的作用和应用：1. 电路分离：继电器可以将电源电路和控制电路分离，实现电气隔离。
例如，继电器可以将高压电源与低压控制电路隔离，保证控制电路的安全性。
2. 信号放大：继电器在控制电路中起到信号放大作用。
当输入电信号较弱时，继电器可以放大信号，并切换高电流的输出信号，实现信号的远距离传输和放大。
3. 电路转换：继电器可以将一个电源接通多个负载电路，实现电路的转换功能。
例如，多路继电器可以实现一路控制多路负载的功能，非常适合于自动化控制系统中的电路切换。
4. 电路保护：继电器可以对电路进行过流、过压、缺相、短路等故障保护。
当电路中出现故障时，继电器可以迅速切断电源，保护电气设备的安全和稳定运行。
5. 时间控制：继电器可以通过控制触点的延时开合来实现时间控制功能。
例如，在自动化设备中使用继电器可以实现定时开关、定时控制等功能。
6. 电能转换：继电器可以将交流电转换为直流电，或将低压电能转换为高压电能。
中间继电器工作原理
中间继电器工作原理中间继电器是一种常用的电气控制设备，它可以在电路中起到开关的作用。
它由电磁线圈、触点和保护部分组成。
在正常工作状态下，电磁线圈通电后会产生磁场，吸引触点闭合，使电路通电；当电磁线圈断电时，触点会弹开，电路断开。
中间继电器的工作原理可以分为两个部分：电磁吸合和触点闭合。
1. 电磁吸合：当中间继电器的电磁线圈通电时，产生的磁场会吸引铁芯，使其与触点接触。
电磁线圈中的电流通过线圈产生磁场，磁场的强度与电流的大小成正比。
当电流通过线圈时，磁场会使铁芯磁化，从而产生吸引力，将触点吸合。
2. 触点闭合：当电磁吸合后，触点会闭合。
闭合的触点可以将电流传导到其他电路中，实现电路的开关功能。
触点的闭合状态取决于电磁线圈的通电状态。
当电磁线圈通电时，触点闭合；当电磁线圈断电时，触点弹开。
中间继电器的工作原理可以通过以下示意图来说明：```+--------+| || | +--------+电源---+ +---| || | | |+--------+ | |+--------+```在示意图中，电源连接到中间继电器的电磁线圈上，当电源通电时，电磁线圈产生磁场，吸引触点闭合，电路通电。
当电源断电时，电磁线圈的磁场消失，触点弹开，电路断开。
中间继电器的工作原理使其在电气控制系统中起到重要作用。
它可以实现电路的自动控制，例如在工业自动化中，可以通过中间继电器控制各种设备的启动和停止。
此外，中间继电器还可以实现电路的保护功能，例如在电路出现故障时，中间继电器可以迅速断开电路，以保护设备和人员的安全。
总结起来，中间继电器的工作原理是通过电磁吸合和触点闭合来实现电路的开关功能。
它在电气控制系统中起到重要作用，可以实现电路的自动控制和保护功能。
中间继电器的应用范围广泛，包括工业自动化、建筑控制、家电等领域。
常开继电器工作原理
常开继电器工作原理
继电器是一种电控设备，用来控制电路的开关，是一种电流大开关小的电器。
常开继电器，也称为常开触点继电器，最常见的工作原理是基于电磁感应。
它由继电器线圈和触点组成。
当继电器线圈上加上适当的电流，产生磁场，磁场会使得线圈附近的铁芯（或永磁体）产生吸力，将触点闭合。
闭合的触点连接了电源和负载电路，使得电流可以通过负载电路。
这种状态下，继电器处于常开状态，电路是打通的。
当继电器线圈上的电流停止流动或减小到一定程度时，磁场消失或减弱，铁芯被恢复到初始状态，触点打开。
打开的触点中断了电源和负载电路的连接，负载电路断开。
这时继电器处于常开状态。
继电器的工作原理还可以通过其他不同的机械或电磁原理实现。
例如，一些继电器使用热敏感材料，当电流通过线圈产生热量时，材料膨胀使得触点闭合。
还有一些继电器使用电磁铁的吸力作用来闭合触点。
继电器广泛应用于各种电路控制和保护系统中。
它可以将小电流控制器的信号转换为大电流负载的控制信号，实现远程控制和保护。
常见的应用包括电力系统保护、自动化控制系统、家用电器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于板级继电器触点的注意事项关于触点触点是继电器最重要的构成要素，触点的状态明显受触点材料、加在触点的电压及电流值（特别是接入时及截断时的电压、电流波形）、负载种类、通断频率、环境情况、接触形式、触点的通断速度振荡现象的多少等影响，以触点的移动现象、粘连、异常消耗、接触电阻的増大等故障现象出现，使用时需要注意。
以下记述了有关触点的注意事项，请作为防止事故的参考。
1.关于触点的基本注意事项电压触点电路的电压，在电路含有感应时会发生非常高的反向电压，电压越高能量越大，由于触点的消耗量、移动量增大，所以需要注意继电器的控制容量。
另外直流电压时控制容量会极度降低需要注意。
这是DC 的情况，如果象AC电流那样没有零点（电流为零的点），则一旦发生电弧后很难消去，电弧时间变长是主因。
尤其是因为电流方向一定，在下面有所记述，所以会引起触点的移动现象，与触点消耗相关。
一般在手册中记载了大概的控制容量，但只有这些是不够的，应该在特殊的触点电路里进行试验确认。
另外，在手册等里面虽然记载了电阻负载的情况和限定的控制容量，但这主要是表示了继电器的级别，一般以AC的125V电路的电流容量来考虑是比较妥当的。
手册中记载的最小适用负载并非继电器可以通断的下限标准值、保证值。
这个值由于通断频率、环境条件、被要求的接触电阻的变化、绝对值的不同，可靠程度是不同的。
要求模拟微小负载控制或者接触电阻为100mΩ以下的情况（测量、无线等）请使用AgPd 触点的继电器。
电流触点闭合及开路时的电流对触点影响很重要。
例如负载为电动机或者指示灯的时候，闭合时的冲击电流越大，触点的消耗量、移动量就越增加，由于触点的粘连、移动会产生触点不能断开的故障，请在实际使用时认真确认。
2.一般触点材料的特征下表为触点材料的特征。
请在选择继电器时进行参考。
触点材料Ag（银）导电率·导热率在金属中是最大的。
由于低接触电阻、低价位而被广泛使用。
缺点是在硫化物的环境容易生成硫化膜。
在低电压·微电流水平要注意。
AgCdO（银酸化镉）显示了Ag具有的导电性和低接触电阻，有良好的耐粘连性。
与Ag一样在硫化物环境里容易生成硫化膜。
AgSnO2（银酸化锡）具有比AgCdO还要优良的耐粘连性。
与Ag一样在硫化物环境容易生成硫化膜。
AgW（银钨）硬度·融点高，耐电弧性好，不易被移动·粘连，要求触点压力高。
另外，接触电阻也比较高，耐环境性差。
加工、向接触弹簧安装也有限制。
AgNi（银镍）电传导度可与Ag匹敌，耐电弧性好。
AgPd（银钯）在常温下耐蚀性较好，耐硫化性虽然也不错，但在微小功率电路里容易吸着有机气体而生成聚合物，需要贴层金属来防止生成聚合物。
价格贵。
表面处理Rh镀金（铑）兼具良好的耐腐蚀性和高硬度。
作为镀金触点在小负载情况下使用。
在有机气体环境中易生成聚合物，请注意。
所以作为密闭型（干簧继电器等）使用。
价格较贵。
Au金属包层（贴金属膜）将耐腐蚀性最好的Au压接在母材上，厚度均一和无小孔是其最大的特征。
使用环境条件比较恶劣的情况下，特别对于微小负载效果大。
已有标准品的金属包层会有设计上、设备上的困难。
Au镀金（金镀金）与Au包层效果几乎相同。
由于镀金处理会有小孔和龟裂的可能，请注意保管。
已有标准品的金镀金比较容易。
Au flash（金薄镀金）0.1～0.5μ以开关或者与开关组成的成套保管中的触点母材的保护为目的，负载通断时可以得到一定程度的接触稳定性。
3.关于触点保护反向电压象启动DC继电器那样，通断继电器串联电路或DC电动机、DC套管、DC螺线管等的感应性负载时必须进行二极管等的浪涌吸收以保护触点，这一点很重要。
切断这些感应负载时，会引起数百～数千V的反向电压，使触点受到很大损害，寿命可能会明显缩短。
另外，在上述负载的电流小于1A以下的领域里，反向电压产生白热或者电弧放电的电弧，通过这个放电使空气中含有的有机物分解，在触点生成黒色的异物（酸化物、炭化物），导致接触不良。
反向电压和实际测量值的例子在图1（a）里，使感应负载R为OFF的瞬间，会在线圈的两端＋、－方向产生反向电压（e＝-Ldi/d-t）图1（b）那样的尖峰形，这个反向电压通过电源线加在触点的两端。
一般认为常温常压的空气中的临界绝缘破坏电压是200～300V，所以，前面所说的反向电压如果超过的时候，会在触点进行放电，线圈储藏的能量（1/2Li2）被消耗。
吸收反向电压时，希望在200V以下。
反向电压的实际测量值继电器的种类DC6V DC12V DC24VNR继电器（单稳态型）144V 165V 188VNF4继电器410V 470V 510V移动现象触点的移动现象是指单方的触点粘连或蒸发，向其他方向的触点移动，随着通断次数的増加产生如图2那样的凹凸，然后这个凹凸变为被锁定状态，正好引起触点粘连。
这个在由于直流的感应或者容量负载在电流值大的时候或者冲击电流大（数A～数十A）的时候，也就是说构成触点的时候，在出火花的电路经常发生。
作为对策有采用触点保护电路、不易移动、采用AgSnO、AgW、AgCu触点的方法。
一般表现为－极凸、＋极凹的形状。
关于直流的大容量负载（数A～数十A），必须在应用试验中实施确认。
触点的移动现象触点的保护电路通过使用触点保护元件或保护电路，可以压低反向电压，但如果不能正确使用反而会产生负效果，请注意。
下表是触点保护电路的代表性例子。
电路例适用特长·其他元件的选择方法AC D CCR方式※△○负载为计时器时，漏电流穿过cr流动，引起误动作。
※用AC电压使用时，负载的（电）阻比cr的（电）阻小很多。
负载为继电器、螺线管等时复位时间慢。
电源电压为24、48V时，在负载间为100～200V时触点间分别连接效果会更好。
作为c、r的标准c:触点电流1A对应0.5～1（μF）r:触点电压1V对应0.5～1（Ω）由于负载的性质或者继电器特性的平衡等原因不一定一致。
c担任触点离开时的放电控制效果，r担任下次接入时限制电流的任务，请在实验中确认。
c的耐压一般请使用200～300V的。
AC电路请使用AC用电容器（无极性）。
○ ○负载为继电器、螺线管等时复位时间慢。
电源电压为24、48V时在负载间连接，电源电压为100～200V时与触点间分别连接效果更好。
做为c、r的标准c:对于触点电流1A为0.5～1（μF）r:对于触点电压1V为0.5～1（Ω）由于负载的性质或继电器特性的偏差等不一定一致。
c担任触点离开时的放电控制效果，r担任下此接入时限制电流的任务，请在实验中确认。
c的耐压一般请使用200～电路例适用特长·其他元件的选择方法AC D C300V。
AC电路请使用AC用电容器（无极性）。
二极管方式×○线圈储存的能量通过并列二极管以电流的形式流入线圈，在感应负载的电阻部分以焦耳热的形式消耗。
这个方式比cr方式复位时间更慢。
（手册的复位时间2～5倍）二极管使用容许反向电压为电路电压10倍以上时，使用大于负载电流的正向电流。
在电子电路中电路电压不太高时，也可以使用为电源电压2～3倍的容许反向电压。
二极管＋稳压二极管方式×○在二极管方式里对于加快复位时间有一定效果。
稳压二极管的稳压电压使用电源电压。
可变电阻方式○ ○利用可变电阻的定电压特性，避免在触点间不至于加过高电压的方式。
这种方法的复位时间也略慢。
电源电压为24～48V时，负载间为100V～200V时触点间分别连接效果比较好。
-避免象下图那样使用触点保护电路。
通常、直流感应负载与电阻负载相比通断困難，但是如果使用适当的保护电路可以使其性能达到与电阻负载相同程度。
截断时对于电弧消弧效果虽然非常好，由于触点开路时在C储藏了容量，触点接入时C的短路电流流过，所以触点容易粘连。
截断时对于电弧消弧效果虽然非常好，触点接入时由于充电电流向C流入所以触点容易粘连。
安装保护元件时的注意事项实际安装二极管、C-R、可变电阻等保护元件的情况，必须在负载或者触点的旁边安装。
如果距离远了，可能就不能发挥保护元件效果的情况。
作为这个标准请考虑在50cm以内安装。
直流负载（火花发生）高频率通断时的异常腐蚀例如使直流的电子管或者套管高频率通断时，会产生青绿色的锈。
这是伴随通断火花（电弧放电）引起空气中的氮和氧反应生成的，在高频率出现火花的使用电路需要注意。
4.关于触点使用上的注意事项负载与触点的连接请把负载的触点如图3（a）那样在电源的一方连接负载，触点在另一方汇总连接。
这样可以防止触点与触点间加高电压。
如果象（b）那样与两方电源乱连接的话，相距比较近的触点之间短路的时候，会有电源全部短路的危险。
虚设电阻在微小电流电路（微小功率电路）用的触点由于触点的电压低容易引起通电不良，所以与负载並列插入虚设电阻能够加大向触点输入的负载电流。
引起a、b触点间短路的电路禁止例• 1.在小型的控制部件里必须考虑a、b触点的间隔小，由电弧引起短路的情况。
• 2.NC、NO、COM3触点即使被连接成短路，也不能构成过电流的流入或者造成烧损的电路。
• 3.注意不要由于a、b触点的切换构成电动机正、逆转电路。
a、b触点错误的使用例异极间短路由于电气控制部分小型化的倾向使得控制部件也倾向于选择小型的，特别是电源电路的两头切等，在多极继电器的极间加异电压的电路，请注意种类的选定。
如果只看串联电路图的话会有不预知的问题发生所以应该认真调查使用控制部件的构造，极间的沿面、空间距离、有无障碍等，特别是如果不使其有余裕的话会发生短路事故。
负载的种类和冲击电流负载的种类和冲击电流的特性是与通断频率也有关系的，是产生触点粘连的一个大的重要因素。
特别是在有冲击电流存在的负载的情况请与稳态电流一起测定冲击电流值，并讨论与选定的继电器的余裕度。
下表显示了有代表性的负载与冲击电流的关系。
另外，根据继电器的不同COM,NO的极性会影响电气寿命请用实际使用极性确认。
负载的种类冲击电流电阻负载稳态电流的1倍螺线管负载稳态电流的10～20倍电动机负载稳态电流的5～10倍白炽灯负载稳态电流的10～15倍水银灯负载稳态电流的约3倍钠灯负载稳态电流的1～3倍电容器负载稳态电流的20～40倍变压器负载稳态电流的5～15倍负载的冲击电流波和时间的关系（1）白炽灯泡负载冲击咆流/额定咆流＝i/io≒10～15倍（2）荧光灯负载i/io≒3倍一般来说，在使用放电灯电路的的情况下，常将放电管、变压器、扼流线圈以及电容器等组告使用，特别是商功率因素型，在电源阻抗低的情况下，有时会通过20?40倍的浪涌冲击电流，因此请注意。
（3）荧光灯负载i/io≒5～10倍（4）电机负载i/io≒5～10倍•如果进行反撞制动、点动等操作，会且卫出现过擅状击，因此条件会直捆苛割.•用继电器进行DC 电动机的动作且制动器的控制时，在对电帆零负辑的状击和锁直状击下，其ON时的浪涌冲击电流、恒定电流且o阳时的制动电流郁是不柑同的. 特别是在无极继电器中，在k融点的b触点酬用于配电机曲制动的情配下，可能会因制动电流而对产品的寿命产生影响，因此请缸在实际负载中加以确认.（5）螺线管负载i/io≒10～20倍固电感较大，所以断路时产生的电弧持续时间会变长，容易对触点造成消耗，因此请注意。
