火气系统与安全仪表系统探讨
安全仪表系统在石油炼化系统中的应用
安全仪表系统在石油炼化系统中的应用
安全仪表系统
安全是石油炼化系统中最重要的任务之一。
随着技术的发展,
石油炼化系统中的安全仪表系统越来越普及。
安全仪表系统不仅可
以提高石油炼化系统的安全性,而且可以减少损失和降低维护成本。
安全仪表系统是指一类用来识别并预测潜在的危险事件的设备
和软件集合。
该系统的核心部分是一组传感器,它们会感知到环境
变化并将信号传回控制系统。
该系统利用反馈控制来自动调整其内
部参数,以提高系统的鲁棒性和可靠性。
安全仪表系统在石油炼化系统中的应用
1. 火气检测系统
石油炼化系统中最大的安全风险之一是火灾。
安装火气检测系
统能够帮助石油炼化系统监控潜在的火灾风险并尽早进行预防措施。
这种系统可以检测到可燃气体,并能够不断监测风险程度并给出警告。
若系统检测到火灾,该系统可以自动关闭石油炼化系统以防止
进一步的损失和损害,同时可通过报警装置及时通知工作人员,以
便他们采取应有的应急措施。
2. 温度检测系统
石油炼化系统中的许多设备需要温度的监测。
例如,反应器需
要保持在特定的温度范围内才能进行化学反应。
此外,储罐区域也
必须保持在特定的温度范围内以防止闪蒸和其他安全问题。
安装温
1。
火气系统设计探讨
火气系统设计探讨黄志清【摘要】火气系统(FGS)包含了火灾自动报警系统和可燃气体和有毒气体检测系统(GDS)两方面的设计内容,涉及的专业知识多,设计方法也比较多样.介绍了FGS的应用现状和基本构成,基于某液化天然气接收站项目提出了FGS的设计方法,并依据标准规范和工程设计经验对FGS输入设备气体检测器、火焰探测器、低温探测器、手动火灾报警按钮及输出设备声光报警器的设置方法和技术要求进行了探讨.另外针对FGS非故障安全型的特点,对FGS的配置要点进行了论述.%The fire alarm and gas detector system (FGS) contains two aspects of automatic fire alarm system and the combustible and toxic gas detection system (GDS).It involves a lot of professional knowledge.The design method is also variable.The application status and basic structure of FGS are introduced.A design method of FGS based on a liquefied natural gas receiving station project is put forward.According to standard specification and engineering design experience,the setting methods and technical requirements of FGS input device gas detector,flame detector,cryogenic detector,manual fire alarm button and output device audible and light alarm are discussed.In addition,the key points of the system configuration of the FGS are discussed in view of the characteristics of non fault safety type of the FGS.【期刊名称】《石油化工自动化》【年(卷),期】2018(054)003【总页数】4页(P20-22,35)【关键词】火气系统;气体检测;火灾报警;工程设计【作者】黄志清【作者单位】中国五环工程有限公司,湖北武汉430223【正文语种】中文【中图分类】TP273火气系统FGS(fire alarm and gas detector system)包含火灾自动报警系统和可燃气体和有毒气体检测系统(GDS)。

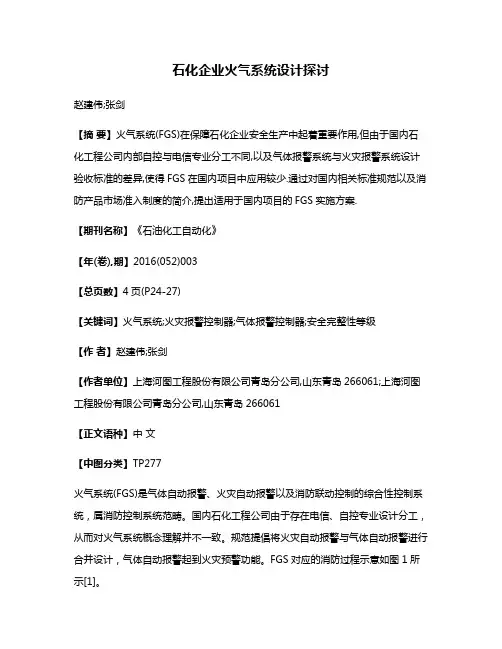

石化企业火气系统设计探讨
石化企业火气系统设计探讨赵建伟;张剑【摘要】火气系统(FGS)在保障石化企业安全生产中起着重要作用,但由于国内石化工程公司内部自控与电信专业分工不同,以及气体报警系统与火灾报警系统设计验收标准的差异,使得FGS在国内项目中应用较少.通过对国内相关标准规范以及消防产品市场准入制度的简介,提出适用于国内项目的FGS实施方案.【期刊名称】《石油化工自动化》【年(卷),期】2016(052)003【总页数】4页(P24-27)【关键词】火气系统;火灾报警控制器;气体报警控制器;安全完整性等级【作者】赵建伟;张剑【作者单位】上海河图工程股份有限公司青岛分公司,山东青岛266061;上海河图工程股份有限公司青岛分公司,山东青岛266061【正文语种】中文【中图分类】TP277火气系统(FGS)是气体自动报警、火灾自动报警以及消防联动控制的综合性控制系统,属消防控制系统范畴。
国内石化工程公司由于存在电信、自控专业设计分工,从而对火气系统概念理解并不一致。
规范提倡将火灾自动报警与气体自动报警进行合并设计,气体自动报警起到火灾预警功能。
FGS对应的消防过程示意如图1所示[1]。
国外石化项目中,FGS基本属于标配,通常以安全型PLC作为核心,将各类火灾探测器、可燃气体探测器、消防联动控制的执行元件等均接入该系统。
由于国内消防产品市场准入制度、标准规范与国外存在差异,以安全型PLC为核心的FGS在国内并不适用,而是将国外的FGS模式“分拆”开来。
笔者通过对国内相关规范、消防产品市场准入制度的简述,对国内项目的FGS设计方案提出建议。
当前,国内FGS还没有一个完整的、综合性的设计规范,设计主要依据以下规范进行,包括: GB 50160—2008《石油化工企业防火设计规范》、GB 50493—2009《石油化工可燃气体和有毒气体检测报警设计规范》、GB 50116—2013《火灾自动报警系统设计规范》、GB 50016—2014《建筑设计防火规范》。

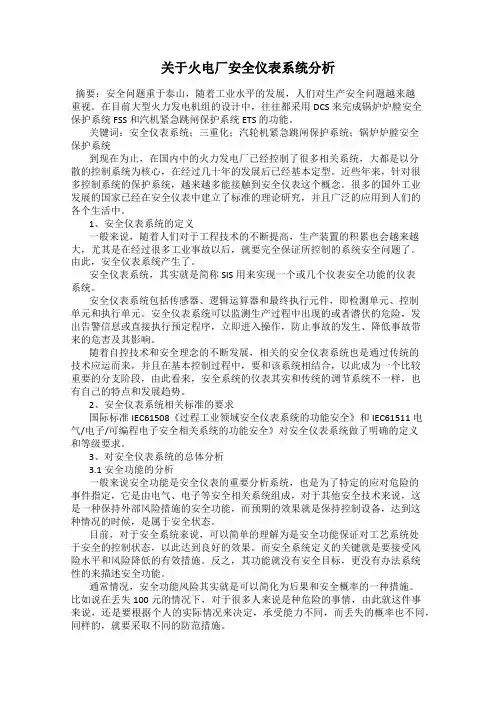

关于火电厂安全仪表系统分析
关于火电厂安全仪表系统分析摘要:安全问题重于泰山,随着工业水平的发展,人们对生产安全问题越来越重视。
在目前大型火力发电机组的设计中,往往都采用DCS 来完成锅炉炉膛安全保护系统FSS 和汽机紧急跳闸保护系统ETS 的功能。
关键词:安全仪表系统;三重化;汽轮机紧急跳闸保护系统;锅炉炉膛安全保护系统到现在为止,在国内中的火力发电厂已经控制了很多相关系统,大都是以分散的控制系统为核心,在经过几十年的发展后已经基本定型。
近些年来,针对很多控制系统的保护系统,越来越多能接触到安全仪表这个概念。
很多的国外工业发展的国家已经在安全仪表中建立了标准的理论研究,并且广泛的应用到人们的各个生活中。
1、安全仪表系统的定义一般来说,随着人们对于工程技术的不断提高,生产装置的积累也会越来越大,尤其是在经过很多工业事故以后,就要完全保证所控制的系统安全问题了。
由此,安全仪表系统产生了。
安全仪表系统,其实就是简称SIS用来实现一个或几个仪表安全功能的仪表系统。
安全仪表系统包括传感器、逻辑运算器和最终执行元件,即检测单元、控制单元和执行单元。
安全仪表系统可以监测生产过程中出现的或者潜伏的危险,发出告警信息或直接执行预定程序,立即进入操作,防止事故的发生、降低事故带来的危害及其影响。
随着自控技术和安全理念的不断发展,相关的安全仪表系统也是通过传统的技术应运而来,并且在基本控制过程中,要和该系统相结合,以此成为一个比较重要的分支阶段,由此看来,安全系统的仪表其实和传统的调节系统不一样,也有自己的特点和发展趋势。
2、安全仪表系统相关标准的要求国际标准IEC61508《过程工业领域安全仪表系统的功能安全》和IEC61511电气/电子/可编程电子安全相关系统的功能安全》对安全仪表系统做了明确的定义和等级要求。
3、对安全仪表系统的总体分析3.1 安全功能的分析一般来说安全功能是安全仪表的重要分析系统,也是为了特定的应对危险的事件指定,它是由电气、电子等安全相关系统组成,对于其他安全技术来说,这是一种保持外部风险措施的安全功能,而预期的效果就是保持控制设备,达到这种情况的时候,是属于安全状态。
浅谈火电厂安全仪表系统
f o r e i g n t h e r ma l p o w e r p l a n t p r o j e c t s , S I S i s d e m a n d e d m o r e a n d m o r e . F o r s u r v i v e a n d p r o g r e s s o f t h e r ma l p o w e r p l a n t d e s i n g
( C e n t r a l S o u t h e r n C h i n a E l e c t i r c P o w e r D e s i g n I n s t i t u t e ( C S E P D I ) o f C h i n a P o w e r E n g i n e e i r n g C o n s u l t i n g G r o u p C o r p o r a t i o n ,
第2 4 卷
第4 期
仪器仪表用户
N S T RUM E N f 0N
EI C V o1 . 2 4
2 0 1 7 年4 月
ቤተ መጻሕፍቲ ባይዱ
2 0l 7 N o . 4
浅 谈 火 电厂 安全 仪表 系统
火力发电厂安全仪表系统的应用
火力发电厂安全仪表系统的应用【摘要】本文通过引用安全仪表系统的定义以及相关标准要求,介绍了安全仪表系统的相关内容以及安全仪表系统在火力发电厂的应用范围及应用情况;并着重介绍了安全仪表系统在火力发电厂的锅炉炉膛安全保护系统(FSS)和汽轮机紧急跳闸保护系统(ETS)的应用。
【关键词】安全仪表系统(SIS);三重化(TMR);汽轮机紧急跳闸保护系统(ETS);锅炉炉膛安全保护系统(FSS)一、安全仪表系统的定义安全仪表系统(Safety instrumentation System),简称SIS,用来实现一个或几个仪表安全功能的仪表系统。
安全仪表系统包括传感器、逻辑运算器和最终执行元件,即检测单元、控制单元和执行单元。
安全仪表系统可以监测生产过程中出现的或者潜伏的危险,发出告警信息或直接执行预定程序,立即进入操作,防止事故的发生、降低事故带来的危害及其影响。
二、安全仪表系统相关标准的要求国际标准IEC61508《过程工业领域安全仪表系统的功能安全》和IEC61511电气/电子/可编程电子安全相关系统的功能安全》对安全仪表系统做了明确的定义和等级要求。
目前在国内的GB 50660-2011/《大中型火力电厂设计规范》中,对相应的安全控制系统的需具备的功能安全符合性也作出了界定。
“火力发电厂的锅炉和汽轮机跳闸保护系统,可采用电子逻辑系统使用软逻辑或采用继电器硬逻辑系统,系统宜采用经认证的、SIL3级的安全相关的系统。
安全相关系统应符合现行国家标准《电气/电子/可编程电子安全相关系统的功能安全》GB/T20438和《过程工业领域安全仪表系统的功能安全》GB/T21109标准的有关规定”。
其中标准GB/T20438等同于标准IEC61511;标准GB/T21109等同于标准IEC61508。
三、发电厂安全仪表系统的应用范围目前,在火力发电领域中,与功能安全相关的安全控制系统主要有锅炉炉膛安全保护系统(FSS)和汽轮机紧急跳闸保护系统(ETS)。
《火气系统》课件
排放标准与检测
火气系统的排放标准应根据国 家和地方的相关法规和标准进 行制定,确保系统的污染物排 放符合要求。
火气系统应配备排放检测设备 和仪器,定期进行排放检测和 监测,确保污染物排放数据真 实、准确、可靠。
火气系统应建立排放检测管理 制度,加强检测人员的培训和 教育,提高检测水平和质量, 确保达标排放。
03
火气系统的应用场景
工业加热
01
工业加热是火气系统的一个重要 应用场景,主要用于金属加工、 塑料加工、化学反应等工业生产 过程中所需的加热和熔炼。
02
火气系统通过燃烧燃料产生高温 气体或火焰,将热量传递给工业 设备或物料,实现高效、环保的 加热和熔炼过程。
燃烧发电
燃烧发电是火气系统在能源领域的重 要应用,通过燃烧燃料产生高温高压 气体,推动涡轮机转动,进而驱动发 电机发电。
检查密封圈和阀门
定期更换密封圈和阀门,确保密封性能良好 。
检查电气线路
定期检查火气系统的电气线路,确保无老化 或损坏。
THANKS
感谢观看
火气系统运行不稳定
检查系统各部件连接是否牢固 ;检查传感器是否正常。
火气系统温度异常
检查加热元件是否正常工作; 检查温控系统是否正常。
火气系统漏气
检查管道连接处是否紧固;检 查密封圈是否老化或损坏。
定期保养与清洗
清洗火气系统内部
定期对火气系统内部进行清洗,清除积炭和 杂物。
检查加热元件和温控系统
定期检查加热元件和温控系统,确保正常工 作。
05
火气系统的维护与保养
日常检查与维护
每日检查
检查火气系统的运行状 态,确保系统正常运行的灰 尘和杂物,保持系统清
洁。
解读安全仪表系统(SIS),看了这篇文章,没人再说你是小白了!
解读安全仪表系统(SIS),看了这篇⽂章,没⼈再说你是⼩⽩了!2014年,国家安监总局发布了安监总管三 [2014] 116号《关于加强化⼯安全仪表系统管理的指导意见》,2020年初,国务院安全⽣产委员会印发了《全国安全⽣产专项整治三年⾏动计划》,相关附录⾥再次强调了安全仪表系统的重要性,本⽂将简单介绍安全仪表系统的功能、特点等,欢迎⼴⼤读者朋友提出宝贵意见。
安全仪表系统SIS的全称是安全仪表系统,它对装置或设备可能发⽣的危险采取紧急措施,并对继续恶化的状态进⾏及时响应,使其进⼊⼀个预定义的安全停车⼯况,从⽽使危险和损失降到最低程度,保证⽣产设备、环境和⼈员安全。
⽬前,SIS已经被⼴泛应⽤于⽯化等流程⼯业领域,是⼯⼚企业⾃动控制中的重要组成部分。
SIS涉及的⼀些专业术语(摘⾃GB/T50770-2013):安全仪表系统/safety instrumented system实现⼀个或多个安全仪表功能的仪表系统。
过程风险/process risk因⾮正常事件引起过程条件改变⽽产⽣的风险。
安全⽣命周期/safety lifecycle从⼯程⽅案设计开始到所有安全仪表功能停⽌使⽤的全部时间。
安全仪表功能/safety instrumented function为了防⽌、减少危险事件发⽣或保持过程安全状态,⽤测量仪表、逻辑控制器、最终元件以及相关软件等实现的安全保护功能或安全控制功能。
安全完整性/safety integrity在规定的条件和时间内,安全仪表系统完成安全仪表功能的平均概率。
安全完整性等级/safety integrity level安全功能的等级,安全完整性等级由低到⾼为SIL1~SIL4。
危险失效/dangerous failure可能导致安全仪表系统处于潜在危险或丧失功能的失效。
测量仪表/sensorSIS的组成部分,⽤于测量过程变量的设备。
逻辑控制器/logic solverSIS的组成部分,⽤于测量过程变量的设备。
石油化工企业中火气系统的应用
石油化工企业中火气系统的应用摘要:石油化工企业的生产中,不但存在一定量的易爆易燃气体和液体等相关危险化学品,也存在高压和高温等生产工艺流程,释放源和管道众多,比较容易引发火灾或是爆炸情况的发生,因此,需要配置相应的火灾检测和报警系统。
基于此,本文首先阐述了石油化工企业中火气系统的应用,并展望了石油化工企业今后发展中火气系统的应用,以供参考。
关键词:石油化工企业;火气系统;应用引言:关于火气系统,根据ICE标准可以定义为具备火灾和气体监测、控制系统,以及安全仪表功能的传感器、终端执行部件等所组成的基本集合。
火气控制系统能够完成对火源、有毒气体和易燃气体的监测与警报,同时兼具兼容性强、可靠性高等众多方面的优势特点,比较适宜使用于某些高危险场合中。
当前,火气系统已经成为了国际大型石油化工企业的标准配置。
一、石油化工企业中火气系统的应用分析(一)基于火灾报警系统的火气系统在小型石化装备的总体设计中,可针对火灾报警系统而构建相应的系统。
这也是一种相对较为简单的系统,通常都是由报警系统控制器等有关设备为基础。
在《自动系统设计规范》中,也明确介绍了可燃的气体探测器同时也是火灾探测器的一类,这也就为其它探测器在与报警系统中的连接提供了必要的设计基础。
另外,气体探测器也能够利用地质模块比较方便地与火灾报警总线系统进行相连。
(二)基于PLC气体报警系统的火气系统这里就某项目火气控制系统举例,并针对自控PLC火气控制系统进行介绍。
该项目在生产装置区域实现了各类气体检测仪和火灾检测器,以及火灾自动报警按钮的设定[1]。
根据过往所采用的设计模式,由工业自动控制专业人员针对于其中的气体探测器,再经过与现场接线盒完成了统一的配电操作后,使其在设备机柜之间的PLC进线口位置。
而业人员则采用了二电网的方式,针对生产现场探测器和警按钮进行了统一的配线处理,在生置和之间专用的火灾报警控制系统柜(并不完全是标准的柜式报警系统控制柜,应用的是专业标准机柜,对火警系统组成中的电源、控制器及其配线架等进行集成处理,这一机柜由自控专业人员进行了统一布置,并设置在自动控制机柜之上)。
天然气液化工厂安全仪表系统的分析与研究
天然气液化工厂安全仪表系统的分析与研究发布时间:2022-01-18T06:07:32.632Z 来源:《新型城镇化》2021年24期作者:宋子斌贾洋洋付双磊[导读] 对于石油天然气行业而言,由于生产、输送等过程中的风险性相对较高,因此需要使用大量的仪表,安全仪表在出现危害性问题以后可以及时地发挥停输以及截断等功能,全面保障整个石油天然气系统的安全性,由此可见,仪表系统对于石油天然气行业而言十分关键。
但是在使用仪表系统的过程中,受到多种类型因素的影响,可能会出现功能失效等多种类型问题,如何对仪表系统进行全面安全评价成为了一项重要问题。
宋子斌贾洋洋付双磊浙江杭嘉鑫清洁能源有限公司浙江嘉兴 314000摘要:对于石油天然气行业而言,由于生产、输送等过程中的风险性相对较高,因此需要使用大量的仪表,安全仪表在出现危害性问题以后可以及时地发挥停输以及截断等功能,全面保障整个石油天然气系统的安全性,由此可见,仪表系统对于石油天然气行业而言十分关键。
但是在使用仪表系统的过程中,受到多种类型因素的影响,可能会出现功能失效等多种类型问题,如何对仪表系统进行全面安全评价成为了一项重要问题。
关键词:液化天然气安全仪表系统SISSIL等级认证引言我国经济社会的发展已经全面推动了科学技术的进步,使我国现代化社会的发展程度不断提升。
基于此,化工自动化仪表在现代社会中取得了不错的进步,同时也拥有了更多发展的机会,因此,自动化仪表在化工企业当中占据了重要的地位,则维护自动化仪表稳定运行的主要目的,就是为了在化工企业生产中得到有效保障。
所以,化工自动化仪表必须在实际日常应用中定期维护,并且对自动化仪表经常出现的问题进行不断研究与分析,进而使自动化仪表在化工企业中有发挥着重要的作用。
1化工自动仪表基础特点目前,为了提升对化工生产运营进行测量和控制相关人员就要逐步的实现现代自动化控制,并将其应用于化工仪表内部,主要是通过微型芯片对化工工程的实际运转进行相关控制,这样不仅减小了仪表自身的体积,而且还大大的降低了外界因素对仪表的破坏和影响,从而提高仪表自动化测量的可靠性。
安全仪表系统在普光气田的运用探讨
安全仪表系统在普光气田的运用探讨【摘要】普光气田位于四川宣汉县境内,其气藏埋藏深,具有高压、高产、高硫的“三高”特点,是我国迄今为止规模最大的高酸性气田。
为了清洁、高效、安全的开发普光气田,加强安全仪表系统的运用是至关重要的。
因此,本文以普光气田为例,在相关理论的分析的基础上,主要对普光气田的安全仪表系统的运用及其注意事项进行了分析与总结,并在文章最后对本文的研究进行了总结,以期为安全仪表系统在高酸性气田中的运用提供一点参考与借鉴价值。
【关键词】安全仪表系统普光气田运用随着石油化工生产持续着向一体化、大型化与智能化的快速发展,其生产规模越来越大、生产工艺也越来越复杂,由此产生的生产事故所带来的灾难性与危害性也越来越大,石油化工的安全生产问题越来越受到人们的关注,安全仪表系统作为安全生产保护链中的最重要环节也得到了越来越多的研究与应用。
普光气田位于四川省宣汉县境内,其气田范围属于中-低山区,海拔300-900米,构造为岩性气藏,天然气储量2510.7x108m3,但存在高硫、高产、高压的“三高”问题,其中h2s、co2的平均含量分别为15.16%、8.64%[1],其中h2s具有剧毒与高腐蚀性,因此,普光气田属于高酸性气田。
另外,普光气田集输系统点多线长、地形复杂,泄漏检测与安全控制要求更高,其安全作业问题更加值得重视。
普光气田投产3年来,安全仪表系统的运用对普光气田的正常生产运营做出了突出贡献,有效保障了普光气田的安全、高效、清洁开发。
因此,对安全仪表系统在普光气田的运用进行分析,对于以后安全仪表系统在高酸性气田中的进一步推广应用具有十分重要的指导意义。
2 什么是安全仪表系统2.1 安全仪表系统的定义所谓安全仪表系统,根据iec61511中的定义:安全仪表系统是经过专门机构认证,由传感器、逻辑控制器与执行机构组成的可以执行一项或者多项安全仪表功能用于降低生产过程风险的仪表系统[2]。
图1是安全仪表系统的结构示意图。
火气系统在海洋石油工业中的应用研究
火气系统在海洋石油工业中的应用研究火气系统在海洋石油工业中的应用研究摘要:火气系统是关于在海洋石油工业中的火灾以及有害气体泄漏这种问题而提出的一个概念,本文用几个具体的应用举例来说明在海洋石油工业中火气系统起到的功能和作用,以及其本身的系统构成。
基于IEC的层模式管理,来论述火气系统和DCS、ESD之间的关系,以及关于设计与安装这个过程的一些指导性原则。
关键词:海洋石油工业、火气系统、安全仪表、设计准则我国海域辽阔,大陆架的面积就达到了130万平方功力,沿岸分布有约10个含油气的盆地。
自从上世纪80年代以来,中外双方于中国近海海域都有展开大量油气勘探的工作。
到1993年的年底一共采集了包括20块三维测线共有2629平方公里的近海的地震测线54万公里,获得石油地质储量约有12亿吨,天然气1450亿立方米。
而对我国经济发展十分重要的海洋石油工业中,对其安全性也作出了探讨,这里叙述了火气系统在海洋石油工业中的功能和应用。
一.火气系统的组成结构火气系统(Fire and Gas System,F&G)是属于IEC61511定义的在缓解层之内的安全仪表系统(SIS),用于监控火灾与可燃气、毒气泄漏事故并且具有自动报警功能和灭火功能的安全控制系统。
火气系统是由用于执行对火灾和有害气体的检测控制功能的安全仪表的传感器、逻辑运算器和终端执行元件组合而成的。
通常情况下,火气系统选择使用经过TUV认证的SIL3系统,经安全认证的可编程逻辑控制器(Programmable Logic Controller,PLC)为逻辑运算器,基于LCD技术的监视器和输入设备,包括HMI人机接口都安装于安全区里的中央控制室内的控制柜或控制台内,控制台上还设计安装了必要的按钮和硬接线的开关,用来手动打开火气、消防相关的设备,此外还有安装模拟盘的一个位置,用来指示火分区与其他部分的状态。
火气系统连接的现场设备有:火焰探测器、可燃气体检测器、毒气检测器、易熔塞回路系统、热探测器、离子和光学感烟探测器、手动报警站、用于启动消防设备的电磁阀、平台状态灯以及用于和PA、ESD以及HVAC等硬接线接口的继电器等。
化工装置中安全仪表系统的应用探析
化工装置中安全仪表系统的应用探析安全仪表系统是化工装置中重要的安全控制系统之一,用于监测和控制化工过程中的各种参数,以确保装置能够安全、稳定地运行。
化工装置中的危险因素较多,如高温、高压、易燃、易爆等,若这些因素失控,就很容易引发事故,危害人员的生命和财产安全。
因此,在化工装置中安全仪表系统的应用极为重要。
安全仪表系统有多种类型,如火焰探测器、气体探测器、温度探测器、压力探测器、流量探测器等。
这些仪表能够实时监测装置中各种参数的变化,并在参数异常时立即采取措施。
例如,在装置中发生火灾时,火焰探测器可以发现火源位置,然后获得信号通知监控人员,或者自动调动其他装置安全系统。
又如,在发生毒气泄漏时,气体传感器会立即探测到危险气体浓度的变化,并发出警报,提醒人员立即停止操作,开启通风系统,并处理泄漏。
另外,安全仪表系统还可以在化工装置设备损坏或出现故障时起到警示作用。
例如,在液氨罐中液面高度高于允许值时,液位仪表可以立即探测并发出警报,提醒操作员停止装置,避免设备损坏或事故发生。
安全仪表系统的应用还可以提高化工装置运行的置信度,优化化工生产过程。
通过安全仪表系统的监测,可以得到装置运行的实时数据,进而对装置运行参数进行分析,优化装置运行过程,提高生产效率和质量。
但是,安全仪表系统的应用也存在一些问题。
首先,仪表本身存在误差,尤其是在长时间的使用过程中,误差会逐渐积累,并造成不确定因素,导致装置出现异常。
其次,设备维护和检修不当也会影响系统的准确性。
因此,在使用安全仪表系统时,必须定期进行检测、校准和维护,以确保其准确可靠。
综上所述,安全仪表系统在化工装置中的应用,可以保障化工装置的安全运行,提高化工生产过程效率和质量。
同时,也需要注意仪表的准确性和设备的维护,以确保其稳定、可靠的运行。
探讨天然气站场火气探测仪表的选型及维护
探讨天然气站场火气探测仪表的选型及维护发表时间:2019-12-05T14:09:25.097Z 来源:《建筑细部》2019年第13期作者:刘铭炎[导读] 本文对于天然气站常用的火气探测仪表进行简要的介绍,并对仪表的设置选型进行研究探讨,就天然气站场火气探测仪表的维护提出了改进建议。
刘铭炎潮州市华茂能源配送有限公司摘要:本文对于天然气站常用的火气探测仪表进行简要的介绍,并对仪表的设置选型进行研究探讨,就天然气站场火气探测仪表的维护提出了改进建议。
在天然气站场建立之前就将火气探测仪表的设置以及维护方案考虑周全,可以有效的防止相应的违规现象发生,提升站场运行的安全性以及稳定性,可以很好的确保整个天然气站场项目的建设以及后期安全运行。
关键词:天然气站场;火气探测仪表;维护;选型1引言众所周知,天然气站场是易燃易爆的公共场所,为了确保天然气站场的运行安全,通常都会在站场安装火气探测仪表等设备对站场进行有效的监控,这是保证天然气站场安全的重要举措。
在实际的天然气站场运行管理中,工作人员很容易出现对火气探测仪表的选型以及维护方面的违规管理,同时接触通道不畅等问题也会令火气探测仪表的维护难度加大,并且降低仪表的完好率,这些问题都会对整个天然气站场的安全性以及稳定性造成隐患。
本文就天然气站场火气探测仪表的选型以及维护进行探讨研究,希望对天然气站场的安全运行有所帮助。
2火气探测仪表在天然气站工程的应用潮州市华茂能源配送有限公司在潮州市龙湖镇投资建设一座LNG气化站,主要为潮州市潮安区龙湖镇周边陶瓷企业提供气源服务,该站配置储罐(储存量200m3)12台,气化器(气化能力1万方/h)8组,供气能力可达60万方/天。
为确保气站安全运营,气站在设计过程中专门配置一套火气探测系统,该系统主要用于气站的安全运营,其中火气探测仪表的选型合理与否对气站的安全运营尤为重要。
3火气探测仪表在天然气站场的设置3.1火气探测仪表的设置原则一般来说,火气探测仪表可以遵循以下的安装原则:(1)在放置有大型设备的厂房可以安装可燃气体探测设备以及火焰探测设备;(2)在放置有用气设备的厂房装备可燃气体探测设备,例如发电机房等;(3)配电设备以及仪表放置用房安装点式感温、感烟探测设备;(4)仪表间的地板下面电缆分布集中的地方安装线型感温探测设备。
安全仪表系统对遏制化工过程重特大事故的意义
安全仪表系统对遏制化工过程重特大事故的意义所有事故的发生都不是因为涉及新的或未知的化学物质,也不是由单一问题或单一失效造成的,而是多方面的瑕疵、缺陷共同导致的。
哪些诱因、何时何地、在什么情况下共同作用导致事故发生,我们很难去鉴定,只能是在事后进行追溯。
很多事故因安全仪表系统缺失、长期未投用以及设计不规范等问题,致使遏制过程失控的关键保护屏障失效,结果造成了严重的火灾爆炸、群死群伤事故,社会影响极其恶劣。
我们经常说安全是发展的红线,是生存的底线,对化工过程来说,一、安全仪表系统为何在行业难以有效落实1、对安全仪表系统的理解和认识不足什么是安全仪表系统(SIS)?顾名思义就是执行一个或多个安全仪表功能(SlF)的仪表系统,它依赖于传感器(感知并传递状态参数变化)、逻辑控制器(运算并发出指令)、以及最终元件(执行最终动作)的组合协调作用,共同完成特定功能安全目的。
《关于加强化工安全仪表系统管理的指导意见》中也指出,安全仪表系统生产正常时处于休眠或静止状态,一旦生产装置或设施出现可能导致安全事故的情况时,能够瞬间准确动作,使生产过程安全停止运行或自动导入预定的安全状态,所以安全仪表系统的目的是为了确保过程安全,重在防止失事点进一步恶化。
哪些系统属于安全仪表系统的范畴呢?《关于加强化工安全仪表系统管理的指导意见》指出,包括安全联锁系统、紧急停车系统和有毒有害、可燃气体及火灾检测保护系统等。
IEC61511将SIS的类型分为仪表保护系统、安全联锁、安全相关系统、紧急停车系统、燃烧器管理系统、火气系统以及高完整性(压力)保护系统等等。
无论怎么分类,SIS都是执行了一个或多个安全仪表功能,例如有毒有害、可燃气体及火灾检测保护系统就可以通过检测并处理特定信号,自动触发执行元件动作,将泄漏和火灾消灭在萌芽状态。
2、企业的安全生产组织管理模式不能与时俱进很多企业的管理模式还沿用传统的生产组织方式,为了减少非计划停工带来的损失,安全仪表系统长期处于停用状态,完全依靠人员的“应变能力”去实现操作控制,安全仪表系统成为应付各类安全检查的一种摆设;更有甚者将擅自摘除安全仪表联锁、避免装置非计划停工的操作者视为“英雄”,对其进行鼓励嘉奖。
天然气液化工厂安全仪表系统的分析与研究
天然气液化工厂安全仪表系统的分析与研究摘要:安全仪表系统是一种专门用于监视生产装置或独立单元操作的仪表系统,它能够实现一个或多个安全功能,当生产过程超出安全操作范围时,能够使其进入安全状态,从而确保装置或独立单元具有一定的安全性。
随着我国经济的不断发展,天然气作为一种清洁能源越来越受到人们的重视,天然气在使用时需要经过严格地检验和控制才能保证安全性,因此,做好天然气安全仪表系统非常必要。
鉴于此,本文主要分析天然气液化工厂安全仪表系统。
关键词:天然气液化工厂;安全仪表系统;SIS中图分类号:TP2106 文献标识码:A1、引言在天然气液化工厂中,危险化学品的生产、储存和运输融为一体,因此安全工作显得尤为至关重要。
安全仪表是保障装置安全运行最有效的手段之一,它对保证装置长周期稳定运行和降低安全事故发生率具有重要意义。
LNG生产过程中,安全仪表系统的作用体现在三个方面:监测生产状态,识别潜在危险条件,以确保生产过程的安全;在出现某些危险条件时,系统会自动执行其规定的安全仪表功能,以确保在发生危险事件时能够自动防范;根据现场实际情况对各种可能发生的危险事件做出正确的反应和决策。
2、概述随着清洁能源的迅猛发展,液化天然气(LNG)因其高热值、低排碳量和高气化率等多种优点而被广泛采用,成为近年来备受青睐的能源之一。
由于其巨大的经济效益与环境效益,越来越多的国家开始大力发展这一项目,并将其作为未来能源供应领域的重要组成部分之一。
LNG在国内的来源主要包括LNG接收码头所接收的进口LNG以及由天然气液化工厂所生产的LNG。
在运输过程中,由于各种原因会发生泄漏事故,造成了严重的后果。
LNG工厂的工艺流程涵盖了天然气的净化、液化、LNG的储存以及装车等环节。
尽管LNG生产装置在能耗低、运行稳定、操作便捷以及自动化水平高等方面具有显著优势,但其处理量巨大、生产设备密集程度高,同时还存在生产介质易燃易爆等危险因素。
由于生产过程中存在许多不确定因素和干扰,使得系统很容易出现各种故障甚至事故。
安全仪表系统在LNG装置中的应用
安全仪表系统在 LNG装置中的应用摘要:LNG装置在生产过程中具有高温、高压、易燃、易爆等特点,在生产时容易出现安全事故,从而给企业造成安全隐患和经济损失。
为了保障LNG装置生产的安全性,在实际生产中普遍应用安全仪表系统协助进行监控。
文章对安全仪表系统在LNG工艺装置中的应用进行了简要的分析和探讨。
关键词:LNG装置;安全仪表;SIL定级;引言随着我国工业生产水平的不断提高,社会各行业都逐步提高了对化工产品生产和使用安全问题的重视。
而在现代化化工生产过程中,对实际工作中潜在的生产安全问题和加工风险进行防治的有效措施,便是要充分利用安全仪表系统的核心技术,为逐渐标准化和大型化的设备在运行过程中提供良好的安全保障。
1安全仪表系统简述安全仪表系统也被称为过程控制系统,是一种用于生产的自动化控制系统。
主要包括紧急停堆系统、消防及气体保护系统、仪器保护系统等等。
它为石油、化工、电力、环保、储运等行业提供了一道安全屏障。
一种用于生产的自动化控制系统,称为过程控制系统(BPCS),然而,就安全仪表系统而言,它是一个完整的控制系统,与过程控制系统相对。
广义的SIS 包括紧急停堆系统(ESD)、消防及气体保护系统(FGS)、燃烧器管理系统(BMS)、安全联锁系统(SIS),仪器保护系统(IPS) 等,它是石油、化工、发电、环保、储运等行业重要的安全防护屏障之一。
不像 BPCS, SIS 只关注于安全性,当所有安全预防措施都失效时, SIS 是最后的保证。
国家安全局必须立即采取措施,确保所有执行者处于安全位置。
2化工装置中安全仪表系统的应用2.1 仪表选型该系统主要包括仪表、控制器、最终元件与软件等方面,为了保障人与生产安全,与其他系统相比要求更加严格,要求设计成故障安全型,使系统能够在故障状态下仍然确保生产装置安全。
仪表的作用在于对温度、压力、流量、液位等变量进行测量;逻辑控制器具有逻辑功能,采用可编程电子系统获取功能安全认证;该系统可采用4~20mA叠加HART通讯协议的智能变送器,以免出现触电粘合、接触不良等情况;在采用冗余测量仪表时,如若对安全性有较高要求,可采用“与”逻辑结构;如若对安全性、可靠性均有较高要求时,可采用三取二逻辑结构,仪表可采用电缆硬接线的方式完成系统信号输入,尽量不采用总线通讯法;最终元件具有完成设定动作和控制器指令的作用,确保电磁阀、气动控制阀、电动机等处于安全运行状态。
关于天然气管道压气站安全仪表系统的应用研究
关于天然气管道压气站安全仪表系统的应用研究发布时间:2021-05-18T07:26:41.940Z 来源:《学习与科普》2020年20期作者:刘洋[导读] 天然气管道中最重要的部分就是压气站,压气站主要包括有:压缩机、SIS、火气、控制机制等等系统,并且这些系统都有属于自己独特的控制方法。
本文将从天然气管道压气站安全仪表系统应用与发展的角度出发,对压气站安全仪表系统的特征及应用进行简单的阐述,并提出相关的改进措施以供参考。
刘洋石油化工工程质量监督总站郑州监督站河南郑州 450003摘要:天然气管道中最重要的部分就是压气站,压气站主要包括有:压缩机、SIS、火气、控制机制等等系统,并且这些系统都有属于自己独特的控制方法。
本文将从天然气管道压气站安全仪表系统应用与发展的角度出发,对压气站安全仪表系统的特征及应用进行简单的阐述,并提出相关的改进措施以供参考。
关键词:天然气管道;压气站;安全仪表系统;应用;研究一、天然气管道压气站系统的特征(一)具有区域性特征普通状况下,天然气管道的压气站系统会与上游井场安置在一起,距离较近,此情况下,天然气管线同城进气量较大,一旦发生故障问题,就会影响上游井场的压力问题,还会导致压力站系统的机组产生喘振,影响了整个压力站系统的运行。
(二)具有复杂性特征压气站的工艺管线涉及范围较广,且在压气站工艺管线中会有许多的介质在里面,工艺管线还会涉及到其他相关工艺,如:气体分离净化、出战、进站等等,这些相关工艺也导致压气站增加了故障风险。
(三)具有多样化特征压力站的相关工艺流程操作起来具有一定的复杂性,这也就是说压气站的执行设备与检测设备具有一定的多样化,其中,机组设置的相应检测控制设备包括压缩机设备、振动设备、安全检测设备、执行机构、进出口设备、动力等设备。
(四)具有难度较高的控制系统压气站的控制系统主要包括有:功率控制、机组控制、振动控制等系统,各个系统的控制模式都不相同,这也为压气站增加了控制的复杂性。
火气系统与安全仪表系统探讨
火气系统与安全仪表系统探讨梁达;张丽;孟铎【摘要】火气系统(FGS)是集成火灾报警和气体检测的工业自动化系统,在保证工厂安全生产中起着重要的作用,是构成石化装置安全系统的重要组成部分.在介绍火气系统基本结构的基础上,结合相关的国际标准,系统地分析了火气系统和安全仪表系统(S IS)的关系.【期刊名称】《化肥设计》【年(卷),期】2019(057)001【总页数】4页(P9-12)【关键词】火气系统;安全生产;安全仪表系统【作者】梁达;张丽;孟铎【作者单位】中国五环工程有限公司 ,湖北武汉 430223;中国五环工程有限公司 ,湖北武汉 430223;中国五环工程有限公司 ,湖北武汉 430223【正文语种】中文【中图分类】TP273近年来,石化行业频发重大安全事故,给人民群众生命财产造成了重大损失,给社会发展造成了恶劣影响。
可燃/有毒气体的存在和泄漏是造成重大火灾、爆炸和人身伤害事故的主要因素之一,对化工生产装置中可燃/有毒气体的有效监测和管控将预防事故的发生,或在事故发生后减轻事故造成的后果。
国家安全监管总局(现已纳入中华人民共和国应急管理部)2014年11月发布的《关于加强化工安全仪表系统管理的指导意见》(安监总管三〔2014〕116号文)提出:“化工安全仪表系统(SIS)包括安全联锁系统、紧急停车系统和有毒有害、可燃气体及火灾检测保护系统等”,将可燃/有毒气体及火灾检测保护系统纳入了安全仪表系统的管理范畴,对可燃/有毒气体及火灾检测保护系统的设计、实施和管理提出了更高的要求,对安全仪表系统的一些传统理念提出了挑战。
1 火气系统(FGS)火灾报警和气体检测系统FGS(Fire Alarm and Gas Detection System,简称火气系统)将火灾报警系统FAS(Fire Alarm System)和气体检测报警系统GDS(Gas Detection System)有机地组合在一起。
火气系统的功能安全评估
火气系统的功能安全评估探讨·交流<<292019 . 2引言火灾和气体安全系统,简称火气系统(Fire and Gas System, FGS ),是用于监测火灾、可燃气及毒气泄漏事故,并具备报警和一定减灾功能的安全仪表系统(Safety Instrument System, SIS)。
火气系统处于“抑制减轻”安全保护层,广泛应用与海上或陆地石油天然气的开采、油气长输管线、罐区、石化工厂等领域[1-2]。
它的作用是当出现火灾或危险性气体泄漏时,启动报警及动作,避免危险事件的进一步扩大。
IEC61508/IEC61511等功能安全标准的发布,使得安全仪表系统的各类应用有了统一的技术体系和功能安全管理体系。
基于绩效(Performance Based )的完全生命周期管理理念被应用于安全仪表系统的工程实践。
火气系统作为安全仪表系统的典型应用,以降低火灾及危险气体泄漏事件的危害后果为目的,其功能的有效性体现于对风险的降低效率。
ISA-TR84.00.07基于绩效的方式给出了火气系统功能有效性的评估方法,为IEC61508/IEC61511体系在火气系统工程实践中的应用提供了具体的技术指南。
应用绩效风险评估技术,可以基于风险发细化分析火气系统的潜在缺陷,为系统的优化提供有效指导。
1 事件树(ETA )风险评估模型火灾的出现或危险性气体的释放,可能是没有预警的法兰或者阀门的突然泄漏或者渗漏造成的,与工艺过程的操作和控制没有直接关联。
基于工艺参数分析的HAZOP 、LOPA 等危险与风险识别技术通常并不适用于对火气系统的风险评估。
ISA-TR84.00.07推荐使用事件树(ETA )模型进行FGS 风险评估[3],如图1所示。
图1 基于事件树的FGS 风险分析模型事件树模型从一个触发事件(火灾/危险气体泄漏)开始,遵循FGS 对危险事件的检测及响应流程,根据每个环节的执行情况(成功/失败)将事件推演成不同的发展路径。
