BW = fh - fl 通常示波器带宽主要取决于Y通道的上限频率。
上升时间是指示波器对理想阶跃信号的响应 时间。 Y通道的上升时间受带宽的限制，对于具 有一级RC电路的Y通道而言，其上升时间tr和带 宽BW的关系为
tr×BW = 0.35
偏转灵敏度和偏转因数：
示波器的偏转灵敏度定义为：在单位输入 信号电压的作用下屏幕上光点在垂直方向的偏 转距离，其单位为cm/V(或cm/mV )。

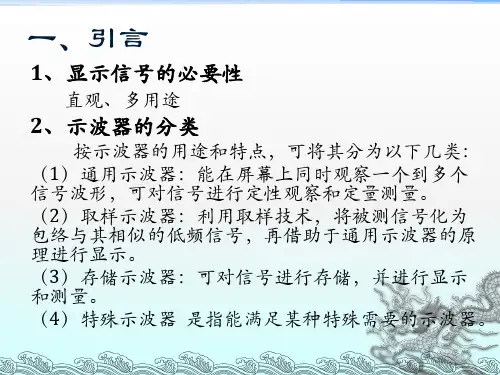

一、引言
1、显示信号的必要性
直观、多用途
2、示波器的分类
按示波器的用途和特点，可将其分为以下几类： （1）通用示波器：能在屏幕上同时观察一个到多个 信号波形，可对信号进行定性观察和定量测量。 （2）取样示波器：利用取样技术，将被测信号化为 包络与其相似的低频信号，再借助于通用示波器的原 理进行显示。 （3）存储示波器：可对信号进行存储，并进行显示 和测量。 （4）特殊示波器 是指能满足某种特殊需要的示波器。
2、通用示波器的基本原理 （1）通用示波器的基本组成
主机部分：主要包括示波管、z通道、电源和校准 信号发生器等。
垂直偏转系统（垂直通道，Y通道）：主要包括Y 通道输入电路、延时电路、Y通道放大器、输 出放大器等。为了观测多个波形，多踪示波 器还具有通道转换能力。
水平偏转系统（X通道）：由扫描发生器（时基 电路）、触发同步电路、水平放大器及增辉 电路（Z通道）等单元组成。
二、信号显示的基本原理
1、 示波器基本原理概述 （1）示波管
示波管是示波器的核心，它的主要作用 是在屏幕上形成光点，并在垂直信号和水 平信号偏转的作用下，将输入信号以图像 形式显示出来。
示波管一般分为静电式和电磁式两大类， 在示波器中的示波管大都是静电偏转式， 被称为静电式阴极射线示波管(CRT)。
上升时间是指示波器对理想阶跃信号的响应 时间。 Y通道的上升时间受带宽的限制，对于具 有一级RC电路的Y通道而言，其上升时间tr和带 宽BW的关系为
tr×BW = 0.35
偏转灵敏度和偏转因数：
示波器的偏转灵敏度定义为：在单位输入 信号电压的作用下屏幕上光点在垂直方向的偏 转距离，其单位为cm/V(或cm/mV )。
一、引言
1、显示信号的必要性
直观、多用途
2、示波器的分类
按示波器的用途和特点，可将其分为以下几类： （1）通用示波器：能在屏幕上同时观察一个到多个 信号波形，可对信号进行定性观察和定量测量。 （2）取样示波器：利用取样技术，将被测信号化为 包络与其相似的低频信号，再借助于通用示波器的原 理进行显示。 （3）存储示波器：可对信号进行存储，并进行显示 和测量。 （4）特殊示波器 是指能满足某种特殊需要的示波器。
2、通用示波器的基本原理 （1）通用示波器的基本组成
主机部分：主要包括示波管、z通道、电源和校准 信号发生器等。
垂直偏转系统（垂直通道，Y通道）：主要包括Y 通道输入电路、延时电路、Y通道放大器、输 出放大器等。为了观测多个波形，多踪示波 器还具有通道转换能力。
水平偏转系统（X通道）：由扫描发生器（时基 电路）、触发同步电路、水平放大器及增辉 电路（Z通道）等单元组成。
二、信号显示的基本原理
1、 示波器基本原理概述 （1）示波管
示波管是示波器的核心，它的主要作用 是在屏幕上形成光点，并在垂直信号和水 平信号偏转的作用下，将输入信号以图像 形式显示出来。
示波管一般分为静电式和电磁式两大类， 在示波器中的示波管大都是静电偏转式， 被称为静电式阴极射线示波管(CRT)。
《电子测量仪器》项目3 信号源
信号发生器输出电平有足够的调节范围；②滤除不需要的 频率分量；③保证输出端有固定的50Ω输出阻抗。 • (6)可变电抗器。用来与主振级的谐振电路耦合，使主振级 产生调频信号。
• 活动3. 正弦信号发生器的主要技术特性 • 1.频率特性 • (1)有效频率范围。是指在各项指标都能得到保证的情况下
，信号发生器的输出信号频率范围。 • (2)频率准确度。是指信号发生器输出频率的实际值与频率
法。
• 2.频率合成器的分类
• (1)模拟直接合成。是指将一个或多个基准频率，通过倍频、分频、 混频技术实现算术运算(加、减、乘、除)，合成所需频率，并用窄带 滤波器将其选出。
• (2)间接合成。也叫锁相合成，是指通过锁相环来完成频率的加、减 、乘、除运算，得到所需频率。
• (3)数字直接合成。以合成正弦波为例，数字直接合成法首先把一个 周期的正弦波按一定的相位间隔分成若干离散点，求出相应点的正弦 函数值；再将这些数值依次写入ROM中，构成一个正弦表。
和后续电路间起隔离作用，以提高振荡频率的稳定性。 • (3)调制信号发生器。 • 高频信号发生器的调制信号发生器有内调制信号和外调制
信号两种。外调制和内调制的转换可以通过开关控制。
• 2.组成原理 • (4)调制级。载频的调幅调制级通常在末级或末前级进行，
这样能减小由于放大器的非线性所产生的高次谐波输出。 • (5)输出级。作用有3点：①衰减、放大及调制输出信号，使
项目3 信号源
1 信号源概述 2 正弦信号发生器 3 函数信号发生器 4 频率合成器
下一页 返回
任务1 信号源概述
• 活动1. 信号源的概念 • 信号源又称为信号发生器，是能够为电子测量提供符合一
定技术要求的电信号的设备。信号源是电子测量中使用最 广泛的、最基本的电子仪器之一。
• 活动3. 正弦信号发生器的主要技术特性 • 1.频率特性 • (1)有效频率范围。是指在各项指标都能得到保证的情况下
，信号发生器的输出信号频率范围。 • (2)频率准确度。是指信号发生器输出频率的实际值与频率
法。
• 2.频率合成器的分类
• (1)模拟直接合成。是指将一个或多个基准频率，通过倍频、分频、 混频技术实现算术运算(加、减、乘、除)，合成所需频率，并用窄带 滤波器将其选出。
• (2)间接合成。也叫锁相合成，是指通过锁相环来完成频率的加、减 、乘、除运算，得到所需频率。
• (3)数字直接合成。以合成正弦波为例，数字直接合成法首先把一个 周期的正弦波按一定的相位间隔分成若干离散点，求出相应点的正弦 函数值；再将这些数值依次写入ROM中，构成一个正弦表。
和后续电路间起隔离作用，以提高振荡频率的稳定性。 • (3)调制信号发生器。 • 高频信号发生器的调制信号发生器有内调制信号和外调制
信号两种。外调制和内调制的转换可以通过开关控制。
• 2.组成原理 • (4)调制级。载频的调幅调制级通常在末级或末前级进行，
这样能减小由于放大器的非线性所产生的高次谐波输出。 • (5)输出级。作用有3点：①衰减、放大及调制输出信号，使
项目3 信号源
1 信号源概述 2 正弦信号发生器 3 函数信号发生器 4 频率合成器
下一页 返回
任务1 信号源概述
• 活动1. 信号源的概念 • 信号源又称为信号发生器，是能够为电子测量提供符合一
定技术要求的电信号的设备。信号源是电子测量中使用最 广泛的、最基本的电子仪器之一。
电子测量Chapter 5 测量用信号源--081102
1.频率特性
频率范围：信号发生器产生的信号频率范围，该范围内既可连续又可由若干频段或一 系列离散频率覆盖。 频率准确度：信号发生器显示数值与实际输出信号频率间之差，常用相对误差表示。 频率稳定度：指其他外界条件恒定不变的情况下，在规定时间内，信号发地器输出频 率相对于预调值变化的大小。按照国家标准，频率稳定度又分为频率短期稳定度和频率 长期稳定度。
(2)按信号发生器的性能分类
按信号发生器的性能指标，可分为一般信号发生器 和 标准信号发生器。前者指对其 输出信号的频率、幅度的准确度和稳定度以及波形失真等要求不高的一类信号发生器： 后者是指其输出信号的频率、幅度、调制系数等在一定范围内连续可调，并且读数准确、 稳定、屏蔽良好的中、高档信号发生器。
Chapter 5
测量用信号源
§5.1 §5.2 §5.3 §5.4 信号源概述 常用信号源 合成信号源 信号源的使用
§5.1 信号发生器概述
一、信号发生器的用途
在研制、生产、测试和维修各种电子元器件、部件以及整机 设备时，常需要一种信号协助其他测量仪器观察、测量被测对象， 以分析确定它们的性能参数，如下图所示。这种提供测试电信号 的装臵，统称为信号发生器。 信 号 发生器 被测 设备 测 试 仪 器
1. 矩形脉冲的参数
2. 脉冲信号发生器的组成原理
二、高频信号发生器
①主振级：可采用在自激多谐振荡器、晶体振荡器或锁相振荡器产生矩形波， 也可将正弦振荡信号以放大、限幅后输出，作为下级的触发信号。∴希望它具 有较好的调节性能和稳定的频率，对主振级输出波形的前、后沿等参量要求不 很高，但要求波形的一致性好，并具有足够的幅度。
二、高频信号发生器
1. 组成原理
主振级：LC 三点式振荡电路产生具有一定工作频率范围的正弦信号，信号发生器频率 的准确度、稳定度、频谱纯度主要由它确定。此外，输出电平及其稳定度和调频工作性 能，主要也由主振级决定。∴要求主振级频率范围宽, 有较高的准确度(优于10-3)和稳定 度(优于10-6)。∴主振级电路结构简单, 输出功率不大,一般在几mW---几十mW的范围 缓冲级：用来隔离调制级对主振级可能产生的不良影响，以保证主振级工作的稳定。 在某些频率较高的信号发生器中,还可用倍频器/分频器或混频器使主振级输出频率范围更 宽广。
第六章 无源与有源光器件—2
6.2.2
光纤定向耦合器
光纤定向耦合器是作为光纤线路的分路、合路、插入以及节 点互连的一种光耦合器件。在光通信及其他光纤系统中，凡涉及 多个光波信号的分、合及相互耦合时，都需要用到光纤定向耦合 器。本节以光纤传输系统中使用最多的定向耦合元件—四端口X 形定向耦合器为典型进行重点分析，介绍其工作原理、制作方法、 主要性能参数，进而扩展到星形耦合器。 1.X形光纤定向耦合器的工作原理与制作方法 光纤定向耦合器依据工作机理可分为三种类型：部分反射式、 波前分割式和模场耦合式。 模场耦合式光纤定向耦合器的工作机理，是基于光纤倏逝场 耦合的模式理论，即依据光纤中传输模式场分布的相互耦合来 实现光信号的分路与合路。当两光纤的纤芯相距足够近时，两 光纤中传输的模式将通过它们的倏逝场相互耦合，即在一根光 纤中传输的模式场分布会扩展到另一根光纤，使在其中激励起
图6.21
2×2熔锥型光纤定向耦合器结构与分路示意图
在理想情况下，当在端口①输入光功率P1时，在③、④端口 将按设计预定的比例输出光功率P3和P4，而无返回端口②的功率 分量，即P2=0。故为定向耦合器。基于定向耦合器的双向性，当 由其他端口输入时，其特性也将以此类推。由于理想的2×2定向 耦合器可视为一个无源且无插入损耗的器件，它有确定的分光比。 根据耦合波方程，可以求得其功率传输函数由如下矩阵确定
输出端口数目 每个输出端口所占的信号功率比 2 4 5 8 10 15 20 25 50 100 0.5 0.25 0.20 0.125 0.1 0.067 0.05 0.04 0.026.99 9.03 10 11.76 13.01 13.98 16.99 20
表6.2
无附加损耗条件下光耦合器中平均分配信号的损耗规律
2.光耦合器的主要类型 光耦合器的用途很多，制造的器件与材料也各异。根据功能 用途、端口排布规律以及制造的器件与材料、结构特点等，可将 光耦合器大致区分为图6.18所示的主要类型。
测量用信号源第六章
二、直接频率合成技术(第一阶段）
1、直接频率合成技术的过程
1
1
10
10
4.735MHz~ ~ ~ 4.735MHz
~ ~ ~ 7.35MHz 7.35MHz
3.5MHz
~ ~ ~窄带滤波器 3.5MHz
混频器M
M3
M2
M 1 0.5MHz 1
0.735MHz
0.35MHz
10
10分频器
谐
4MHz
波
发
生
器
1MHz的基准频率
7M H z
3MHz
5MHz 1 2 3 4 65 MH 7 8 9 0
1
1
10
10
4.735MHz~ ~ ~
~ ~ ~ ~ ~ ~ 7.35MHz
3.5MHz
窄带滤波器
4.735MHz
7.35MHz
3.5MHz
混频器M
M3
M2
M 1 0.5MHz 1
0.735MHz 0.35MHz
10
10分频器
谐
4MHz
7MHz
3MHz
5MHz 1
波
2 3
4
发
65 MHz
生
7 8
器
9 0
1MHz的基准频率
2、直接频率合成技术的特点 直接合成法的优点是工作可靠，频率转换速度快，
但是需要大量的混频器、分频器和窄带滤波器，这样， 造成体积大，难以集成化，所以价格昂贵。但是，直接 频率合成切换频率的速度快，至今仍是一个特点。
二、信号源的分类 （一）按信号的基波频率分类
（1）超低频信号源，频率范围为0.0001~1000Hz； （2）低频信号源，频率范围为1Hz~200kHz。其中使用 较多的为20Hz~20kHz，这时又称为间频信号源； （3）视频信号源，频率范围为10Hz~10MHz； （4）高频信号源，频率范围为200kHz~30MHz，有 一些信号源频率略窄，例如，只有3~30MHz，亦称为高 频信号源； （5）甚高频信号源，甚高频又称为特高频，频率范围 为30~300MHz； （6）超高频信号源，频率范围在300MHz以上。
测量用信号源课件
01
信号源概述
信号源的定义与作用
定义
信号源是指能够产生测量所需信 号的设备或装置。
作用
为测量系统提供标准信号，确保 测量结果的准确性和可靠性。
信号源的分类
有源信号源与无源信号源
根据是否需要外部电源供电进行分类。
模拟信号源与数字信号源
根据输出信号的类型进行分类。
专用信号源与通用信号源
根据用途和适用范围进行分类。
如何选择合适的测量用信号源
1 2 3
根据测量需求选择
根据所需测量的物理量（如电压、电流、频率等 ）以及测量范围和精度要求，选择合适的信号源 。
考虑信号源的性能参数
比较不同信号源的输出范围、稳定性、精度、噪 声等性能参数，以确保选择的信号源能够满足测 量需求。
考虑信号源的附加功能
根据实际需要，关注信号源是否具备调制、脉冲 、扫描等功能，以便更好地满足测量需求。
DATE
ANALYSIS
SUMMAR Y
05
测量用信号源的发展趋 势与展望
测量用信号源的发展趋势
数字化
随着数字信号处理技术的发展，测量用信号源正 逐步向数字化方向发展，数字化信号源具有更高 的精度和稳定性，能够满足各种复杂测量需求。
多功能化
随着各种新型测量技术的出现，测量用信号源正 朝着多功能化方向发展，例如同时具备信号发生 和信号处理功能，或者能够产生多种类型的信号 以满足不同的测量需求。
信号源的发展历程
模拟信号源时代
智能化与网络化时代
早期信号源以模拟电路为基础，功能 较为单一。
现代信号源具备智能化和网络化功能 ，能够实现远程控制和数据共享。
数字化与多功能化时代
随着数字技术的发展，信号源逐渐实 现数字化、多功能化。
第六章 频域测量
分类： 分类： 按组成形式划分 有显示器的 无显示器的：扫频信号发生器
ቤተ መጻሕፍቲ ባይዱ二节 扫频分析仪
按用途划分 通用扫频仪； 专用扫频仪； 宽带扫频仪； 阻抗图示仪； 微波综合测试仪。
第二节 扫频分析仪
按频率划分 低频扫频仪； 高频扫频仪； 电视扫频仪。
第二节 扫频分析仪
扫频源： 扫频源： 能产生扫频输出信号的频率源称为扫频信号发 生器或扫频信号源，简称扫频源。
第一节 概述
素数正弦波法： 素数正弦波法： 为了克服线性系统中非线性失真的影响 可进行快速频率特性分析
第一节 概述
正弦测量技术的理论基础： 在正弦信号激励下的线性系统，其输出响应是 具有与输入相同频率的正弦波，只是幅值和相 位可能有所差别。
第一节 概述
伪随机信号法： 伪随机信号法： 模拟白噪声，完成广谱快速测量。
第五节 信号的频谱分析
扫频速度v的选择 扫频速度 的选择 v的选择以获得较高的动态分辨力Bd为准则。同时，还 应合理处理与分析时间的矛盾。因为当扫频宽度一定时， v 的选择实际上就是分析时间的选择。
一般可按下列经验准则 v ≤ Bq 2 v——扫描速度，单位Hz/s Bq——静态分辨力，单位Hz
第二节 扫频分析仪
频偏（正弦波调制）：指在调频波中的瞬时频 率与中心频率之间的差值。 灵敏度：指偏转灵敏度。是在有效显示屏幕内 显示信号能力的额定因数。以mV/cm或mV/div 为单位。 调制非线性：指在屏幕有效显示平面内产生的 频率线性误差。在屏幕上表现为扫描信号的频 率分布不均匀。
第二节 扫频分析仪
第五节 信号的频谱分析
频谱分析仪就是使用不同方法在频域内对 信号的电压、功率、频率等参数进行测量 并显示的仪器。
ቤተ መጻሕፍቲ ባይዱ二节 扫频分析仪
按用途划分 通用扫频仪； 专用扫频仪； 宽带扫频仪； 阻抗图示仪； 微波综合测试仪。
第二节 扫频分析仪
按频率划分 低频扫频仪； 高频扫频仪； 电视扫频仪。
第二节 扫频分析仪
扫频源： 扫频源： 能产生扫频输出信号的频率源称为扫频信号发 生器或扫频信号源，简称扫频源。
第一节 概述
素数正弦波法： 素数正弦波法： 为了克服线性系统中非线性失真的影响 可进行快速频率特性分析
第一节 概述
正弦测量技术的理论基础： 在正弦信号激励下的线性系统，其输出响应是 具有与输入相同频率的正弦波，只是幅值和相 位可能有所差别。
第一节 概述
伪随机信号法： 伪随机信号法： 模拟白噪声，完成广谱快速测量。
第五节 信号的频谱分析
扫频速度v的选择 扫频速度 的选择 v的选择以获得较高的动态分辨力Bd为准则。同时，还 应合理处理与分析时间的矛盾。因为当扫频宽度一定时， v 的选择实际上就是分析时间的选择。
一般可按下列经验准则 v ≤ Bq 2 v——扫描速度，单位Hz/s Bq——静态分辨力，单位Hz
第二节 扫频分析仪
频偏（正弦波调制）：指在调频波中的瞬时频 率与中心频率之间的差值。 灵敏度：指偏转灵敏度。是在有效显示屏幕内 显示信号能力的额定因数。以mV/cm或mV/div 为单位。 调制非线性：指在屏幕有效显示平面内产生的 频率线性误差。在屏幕上表现为扫描信号的频 率分布不均匀。
第二节 扫频分析仪
第五节 信号的频谱分析
频谱分析仪就是使用不同方法在频域内对 信号的电压、功率、频率等参数进行测量 并显示的仪器。
测量用信号源
第六章测量用信号源第一节引言测量用信号源指测量用信号发生器．在电子电路测量中，需要各种信号源．大致可分为三大类：即正弦信号发生器、函数波形）信号发生器和数字信号发生器．正弦信号源在线性系统测试中具有特殊意义，这是因为正弦测试信号具有它独特的特点：它的波形不受线性电路或系统的影响．众所周知．在正弦信号的激励下，线性电路内的所有电压和电流都是具有同一频率的正弦波，只是彼此之间的幅值和相位可能有所差别．此外，若已知线性系统对一切频率（或一组靠得很近的频率）的外加正弦信号的幅值和相位的响应，那么就能够完全确定该系统在其线性工作范围内对于任意输入信号的响应．也就是说，正弦波测试是线性系统频域分析的重要实验方法。
正因为正弦测试信号的上述特点，正强信号源在线性系统测试中应用十分广泛，例如，电子放大器增益的测量、相位差的测量、非线性失真的测鳗、以及系统频域特性的测量等等．无不需要正蓝信号源．具有频率稳定度很高的正弦信号源还可以作为标准频率源，它可以作为勺其它各种频率测量进行比对的标准频率．本章专门讨论正弦信号源．我们将对一般正弦信号发生器作扼要介绍，而重点放在锁相和频率合成技术在正弦信号源中的应用．第二节正弦信号发生器的分类.组成和工作特性一、分类与组成正弦信号发生器的分类与其组成密切相关．传统的分类是：无线电测量用正弦信号发生器一般按频段分，见表6－l。
这一类信号发生器一般都是波段式的．有线载波通信系统用正弦信号发生器．其输出频率范围是根据载波复用设备的话路所占用的频带宽度来划分的，见表6－2．这一类信号发生器都是差频式的，通常称“电平振荡器”，例如，18。
6 MHZ电平振荡器，其输出频率为10 k H～18。
6 MHZ．它是1800成 3 600路载波系统的测试用信号源．（－）波段式信号发生器组成波段式信号发生器的组成方框图如图6-l所示．输出频率由主振级确定，低于视频频段的主振器一般采用RC振荡器，而高频段的主振器都采用LC振荡器，由于这两类振荡器的频率覆盖都不大，故都做成波段式的．高频信号发生器除输出等幅波外，还可输出调幅波（AM），而甚高频信号发生器还可输出调频波FM）．由主振级输出的正弦信号经缓冲级（调制级）输出级，并通过输出电路而输出．输出电路用来进行输出电压（电平）的选择和输出阻抗变换之用（详后）（二）差频式信号发生器组成差频式信号发生的组成方框图示于图6－2，主要包括：固定频率振荡器（f2）、可变频率振荡器(f1),混频器以及低通滤波器。
电子测量技术 课件 第4章 测量用信号源
• 组成原理
Practice is a best way to learnig
电子测量技术
第4章 测量用信号源
3、通用信号发生器
（3）混合信号发生器 主要包括任意/函数发生器和任意波形发生器
• 任意波形发生器组成原理
Practice is a best way to learnig
电子测量技术
第4章 测量用信号源
号
Practice is a best way to learnig
电子测量技术
第4章 测量用信号源
6、频率合成技术—直接数字频率合成技术
基 本 原 理
N位二进制码
S(t)变为阶梯波
合成的波形形状取决于波形存储器中存放的幅度码
Practice is a best way to learnig
电子测量技术
Practice is a best way to learnig
电子测量技术
第4章 测量用信号源
2、信号发生器的分类
• 按频率覆盖范围分 频段 频率范围
低频 1Hz~1MHz
主振电路
RC电路
调制方式 无
高频 微波
1MHz~1GHz 1GHz~100GHz
LC电路
磁控管、体效 应管、……
AM、FM AM、FM、PM
电子测量技术
信号是可以以某种方式感知的客观现象
第 4
信号
信号可以按照其物理和数学特征分类 信号具备可以被感知和描述的特征
章
信号可以提供或探索信息
测
信号发生器是信号的产生装置
量
物理特征分类
数学特征分类
用 信 号
声 信 号
高低
光 信 号
Practice is a best way to learnig
电子测量技术
第4章 测量用信号源
3、通用信号发生器
（3）混合信号发生器 主要包括任意/函数发生器和任意波形发生器
• 任意波形发生器组成原理
Practice is a best way to learnig
电子测量技术
第4章 测量用信号源
号
Practice is a best way to learnig
电子测量技术
第4章 测量用信号源
6、频率合成技术—直接数字频率合成技术
基 本 原 理
N位二进制码
S(t)变为阶梯波
合成的波形形状取决于波形存储器中存放的幅度码
Practice is a best way to learnig
电子测量技术
Practice is a best way to learnig
电子测量技术
第4章 测量用信号源
2、信号发生器的分类
• 按频率覆盖范围分 频段 频率范围
低频 1Hz~1MHz
主振电路
RC电路
调制方式 无
高频 微波
1MHz~1GHz 1GHz~100GHz
LC电路
磁控管、体效 应管、……
AM、FM AM、FM、PM
电子测量技术
信号是可以以某种方式感知的客观现象
第 4
信号
信号可以按照其物理和数学特征分类 信号具备可以被感知和描述的特征
章
信号可以提供或探索信息
测
信号发生器是信号的产生装置
量
物理特征分类
数学特征分类
用 信 号
声 信 号
高低
光 信 号
电子科大课件微波测量第二部分测量用信号源
电磁慢波系统的最大特点是电磁波在其中传播时的相速小于自由空间的光 速，而在普通波导或同轴线中电磁波的相速则大于光速。
微波电子管中高速运动的电子，根据相对论原理，其速度小于光速，为了
使管内的电子与传输系统中的电磁波的相速同步，这就要求满足 v e v p
的条件，只有这样，才能使电子注于电磁波有效相互作用并交换能量。
I-V曲线上出现负阻区域
➢ 雪崩二极管振荡器（IMPATT管）
引起振荡的外加微波电压是管子内部微小电压波动产生的。
在
t t 1 时，雪崩开始
t1 t t2 时，雪崩过程逐渐增强 t2 t t3 时，继续维持雪崩过程，
并逐渐减弱
i a ：雪崩电流，呈指数增长和衰落的脉
冲电流，
ia
落后于v(t) 的相位
•YIG小球等效为无源谐振器，Q值高（无载Q值可到105）、稳定
性好，寿命长，可靠性高；
微波扫频发生器的组成
一、基本单频段结构及频段变换
1.扫频发生器（对振荡器进行电调谐）
产生幅度可变的周期性锯齿波电压或电流进行所需宽度的 频率扫描。
2.多用途PIN调制器
可以接受内部或外部的自动稳幅信号，经差分放大器对输 出扫频信号进行稳幅，同时在放大器另一端上作稳幅电平 调节。
直接频率 合成技术
感谢观赏
➢ 耿氏管
1963年耿氏在实验中发现：在一块N型砷化镓晶体 的两端安置欧姆接触电极，在电极上加直流电压，当 外加电压使砷化镓材料内的电场大于3KV/CM时，产生 了微波振荡，振荡频率与电极间的距离成反比。
没有P—N，因此称为体效应管，可用电子转移理 论来解释，亦称为转移电子器件。
当外加电压达到一定的值时，出现电压增大，电流减 小的负阻区域，是一种负阻器件，工作时所加偏压应 处于负阻区中央。
微波电子管中高速运动的电子，根据相对论原理，其速度小于光速，为了
使管内的电子与传输系统中的电磁波的相速同步，这就要求满足 v e v p
的条件，只有这样，才能使电子注于电磁波有效相互作用并交换能量。
I-V曲线上出现负阻区域
➢ 雪崩二极管振荡器（IMPATT管）
引起振荡的外加微波电压是管子内部微小电压波动产生的。
在
t t 1 时，雪崩开始
t1 t t2 时，雪崩过程逐渐增强 t2 t t3 时，继续维持雪崩过程，
并逐渐减弱
i a ：雪崩电流，呈指数增长和衰落的脉
冲电流，
ia
落后于v(t) 的相位
•YIG小球等效为无源谐振器，Q值高（无载Q值可到105）、稳定
性好，寿命长，可靠性高；
微波扫频发生器的组成
一、基本单频段结构及频段变换
1.扫频发生器（对振荡器进行电调谐）
产生幅度可变的周期性锯齿波电压或电流进行所需宽度的 频率扫描。
2.多用途PIN调制器
可以接受内部或外部的自动稳幅信号，经差分放大器对输 出扫频信号进行稳幅，同时在放大器另一端上作稳幅电平 调节。
直接频率 合成技术
感谢观赏
➢ 耿氏管
1963年耿氏在实验中发现：在一块N型砷化镓晶体 的两端安置欧姆接触电极，在电极上加直流电压，当 外加电压使砷化镓材料内的电场大于3KV/CM时，产生 了微波振荡，振荡频率与电极间的距离成反比。
没有P—N，因此称为体效应管，可用电子转移理 论来解释，亦称为转移电子器件。
当外加电压达到一定的值时，出现电压增大，电流减 小的负阻区域，是一种负阻器件，工作时所加偏压应 处于负阻区中央。
电子6ppt课件
入等方法。
精选PPT课件
18
PxP(逐点DDS) 利用波形存储器中的每一个点，不跳过或重复任何点。
时钟
相位增量 （频率码）
相位累加器 0相位 寄存器
波形 存储器
数字0 滤波器
D/A0 转换器
抗混叠
输 出
低通
滤波器
精选PPT课件
19
6.4 扫频信号源
用途：测量线性电路幅频特性 由点频法而来。
关键部件：可调谐振荡器，合成扫频信号源
时钟 相位增量
相位累加器 0相位
（频率码）
寄存器
波形 存储器
D/A0 转换器
输 抗混叠 出 低通
滤波器
输入波形样本
存储波形的一个周期，顺序读出波形数据形成数字数据流。利用相
位累加器驱动波形存储器的地址输入。每来一个时钟，相位累加器
在现值上增加一个常数（相位增量）。相位增量决定了一个完整周
期的波形数据的访问速度（频率），相位增量大小不同，可能会跳
精选PPT课件
3
四、正弦信号发生器的性能指标
频率特性：频率范围，频率准确度，频率稳定度， 由温度等影响量引起的频率变动量.
波形失真度：高次谐波或噪声。 输出特性：输出阻抗，输出电平。 调制特性：调幅，调频，调相，脉冲调制；
内、外调制
精选PPT课件
4
模拟调制信号举例：
精选PPT课件
5
例：数字调制信号 OOK调制
时钟
频 率 码
0相位0 累加器
函数表 存储器
0D/A0 转换器
0低通0 滤波器
相位累加器输出递增的相位作为地址，按指定的步进和顺序读 出函数存储器中的函数波形数据。
Soft radio
电子科大课件微波测量第二部分测量用信号源
信号源的频率、功率和调制方式等参数可 以进行调节，以满足不同测量需求和实验 条件。
信号源作为微波测量系统中的重要组成部 分，其性能直接影响整个测量系统的性能 和灵活性。高性能的信号源能够提高整个 测量系统的性能和适应性。
信号源的发展历程与趋势
发展历程
微波信号源的发展经历了从电子管型到晶体管型、从普通信号源到合成信号源的演变过程。随着科技 的不断发展，微波信号源的频率范围、稳定性、可靠性等性能指标得到了不断提高。
测量用信号源的实验数据分析与处理
数据记录
详细记录实验数据，包括信号源 的输出参数、频谱分析仪的测量 结果等。
数据分析
根据实验目的，对记录的数据进 行分析，提取有用的信息，如频 谱特性、功率等。
结果处理
对分析结果进行整理、归纳和总 结，得出实验结论，为后续研究 提供参考和依据。
THANKS
电子科大课件微波测量第二 部分测量用信号源
目录
• 信号源概述 • 测量用信号源的原理与技术 • 测量用信号源的应用场景与实例
目录
• 测量用信号源的未来发展与挑战 • 测量用信号源的实验与操作技巧
01
信号源概述
信号源的定义与分类
01
02
定义
分类
信号源是指能够产生一定参数特性、按照预定要求输出的电信号的设 备或装置。在微波测量中，信号源通常指微波信号源，用于产生微波 频率的信号。
精度等性能参数。
03
雷达信号源通常采用频率合 成技术实现高精度和高稳定
性的信号输出。
电中的信号源用于 产生欺骗干扰、压制干扰等所 需的电磁信号。
信号源需要具备快速跳变、高 捷变速度和高功率等特性，以 有效干扰敌方雷达和通信系统 。
测量用信号源
数字RF技术会超出目前测试设备旳功能，要求生成 在诸多无线应用中日益常见旳宽带宽和迅速变化旳 信号
（4）生成无线I/Q和IF信号
Practice is a best way to learnig
电子测量技术
2 频率合成技术
1.频率合成原理
石英晶体
代数运算 （加、减、乘、除
ractice is a best way to learnig
电子测量技术
PLL主要性能指标
• 环路带宽
对输入信号旳相位而言，锁相环具有低通滤波器 旳传播特征，其高频截止频率称为环路带宽。环路 带宽越低，其滤波作用越好。
对输入信号整体而言，具有窄带滤波特征。只允 许输入信号角频率附近旳频率分量经过，阻止远离 输入频率旳频率分量传送到输出端，在一定范围内 跟踪输入频率！
高速复杂波形合成成为信号产生技术旳主流和热点
Practice is a best way to learnig
电子测量技术
5、信号发生器旳发展趋势
（1）生成预加重/去加重信号
补偿传播线旳频率特点，提升接受机旳信号保真度
（2）生成多电平信号
将多电平看做一种信号旳多种离散幅度 简称为脉冲幅度调制或PAM （3）生成宽带RF信号
电路构造：RC文氏桥式振荡器、差频式振荡器
Practice is a best way to learnig
电子测量技术
3、通用信号发生器
（1）低频信号发生器
• 构成原理
主振器— RC文氏桥 式振荡器
电压反馈式振荡器
R1与R2、C1与C2构成具有选频功能旳串-并联正反馈支路 取R1=R2=R，C1=C2=C，起振频率f0满足
正弦----
t
（4）生成无线I/Q和IF信号
Practice is a best way to learnig
电子测量技术
2 频率合成技术
1.频率合成原理
石英晶体
代数运算 （加、减、乘、除
ractice is a best way to learnig
电子测量技术
PLL主要性能指标
• 环路带宽
对输入信号旳相位而言，锁相环具有低通滤波器 旳传播特征，其高频截止频率称为环路带宽。环路 带宽越低，其滤波作用越好。
对输入信号整体而言，具有窄带滤波特征。只允 许输入信号角频率附近旳频率分量经过，阻止远离 输入频率旳频率分量传送到输出端，在一定范围内 跟踪输入频率！
高速复杂波形合成成为信号产生技术旳主流和热点
Practice is a best way to learnig
电子测量技术
5、信号发生器旳发展趋势
（1）生成预加重/去加重信号
补偿传播线旳频率特点，提升接受机旳信号保真度
（2）生成多电平信号
将多电平看做一种信号旳多种离散幅度 简称为脉冲幅度调制或PAM （3）生成宽带RF信号
电路构造：RC文氏桥式振荡器、差频式振荡器
Practice is a best way to learnig
电子测量技术
3、通用信号发生器
（1）低频信号发生器
• 构成原理
主振器— RC文氏桥 式振荡器
电压反馈式振荡器
R1与R2、C1与C2构成具有选频功能旳串-并联正反馈支路 取R1=R2=R，C1=C2=C，起振频率f0满足
正弦----
t
测量用信号源第六章 2
数字信号发生器又称数据发生器、图形或模式 （Pattern）发生器，它主要用于数字电路测试中作为 激励源或仿真数据信号，它通常都是多路的。
第六章 测量用信号源
5．调制信号发生器 调制信号被广泛用于通信、传输和控制。它将语言、
数据、音乐及图像等信号变成电信号，经过调制被高频 电磁波或其他高频信号“携带”，以便远距离传输。携 带信号的高频信号称为载波，被载波携带的频率较低的 信号称为调制信号。将调制信号加于载波的过程称为调 制，调制后的信号称为已调制信号。不少信号源都能产 生已调制信号，称为调制信号发生器。
第六章 测量用信号源
衡量频率稳定程度时还常用到基本上只考虑系统误差 影响的老化率和基本上只考虑随机误差影响的阿仑方差。
◆老化率 通常用一天内的频率平均漂移作为长期稳定度的
表征，叫做“日老化率”。用一天内频率平均漂移的 相对值表示。
K f (24h) f0
第六章 测量用信号源
◆阿仑（Allan）方差 阿仑（Allan）方差是反映频率在很短时间内变化的常
脉冲信号发生器及数字信号发生器产生矩形或基本是 矩形的信号，但两者也有一些差别。
第六章 测量用信号源
脉冲发生器产生重复频率可以设定的脉冲信号，其脉 冲的幅度、宽度、极性、占空比、上升及下降时间等脉 冲参数一般均可在一定范围内设置。脉冲发生器的输出 通道数目通常不太多。它既可用于模拟电路又可用于数 字电路。
第六章 测量用信号源
函数发生器信号的产生方法主要有两种，一种和后面 还要讨论的任意波形发生器相同，即先存储了波形量化 后的数据值，再经DAC输出要求的信号；另一种先产生 一种波形，再变换为其它要求的波形。
由三角波产生方波和正弦波的方框图
第六章 测量用信号源
第六章 测量用信号源
5．调制信号发生器 调制信号被广泛用于通信、传输和控制。它将语言、
数据、音乐及图像等信号变成电信号，经过调制被高频 电磁波或其他高频信号“携带”，以便远距离传输。携 带信号的高频信号称为载波，被载波携带的频率较低的 信号称为调制信号。将调制信号加于载波的过程称为调 制，调制后的信号称为已调制信号。不少信号源都能产 生已调制信号，称为调制信号发生器。
第六章 测量用信号源
衡量频率稳定程度时还常用到基本上只考虑系统误差 影响的老化率和基本上只考虑随机误差影响的阿仑方差。
◆老化率 通常用一天内的频率平均漂移作为长期稳定度的
表征，叫做“日老化率”。用一天内频率平均漂移的 相对值表示。
K f (24h) f0
第六章 测量用信号源
◆阿仑（Allan）方差 阿仑（Allan）方差是反映频率在很短时间内变化的常
脉冲信号发生器及数字信号发生器产生矩形或基本是 矩形的信号，但两者也有一些差别。
第六章 测量用信号源
脉冲发生器产生重复频率可以设定的脉冲信号，其脉 冲的幅度、宽度、极性、占空比、上升及下降时间等脉 冲参数一般均可在一定范围内设置。脉冲发生器的输出 通道数目通常不太多。它既可用于模拟电路又可用于数 字电路。
第六章 测量用信号源
函数发生器信号的产生方法主要有两种，一种和后面 还要讨论的任意波形发生器相同，即先存储了波形量化 后的数据值，再经DAC输出要求的信号；另一种先产生 一种波形，再变换为其它要求的波形。
由三角波产生方波和正弦波的方框图
第六章 测量用信号源
相关主题
