FTTH培训资料(1)
合集下载
FTTH培训完整版
皮线光缆 皮线光缆特性: 1、通过在弹性方面的特殊设计，保证安装过程中光纤不易折 断。 2、在将光缆弯曲的时候，只需要在弯曲的位置将光缆放开， 光缆就会自动回到原来的位置，不会导致变形或是在光缆护套 上留下任何印记。 3、无论是从哪个方向弯曲，光缆都很柔韧，使光纤可以很小 的弯曲半径进行安装或缠绕。 4、踏压,挤压,弯曲，打结不会影响光缆的传输损耗。 5、由聚脂纤维制作的FRP 加强芯可以达到15mm 的光纤弯曲 半径。 6、光滑的光缆护套，耐磨耐用。
FTTH安装实例
用户端多媒体箱
FTTH安装实例
ONU顶面
FTTH安装实例
底 面 图
ONU
FTTH安装实例
ONU 正面 面板
FTTH安装实例
ONU底面端口
LAN1-LAN4 宽带端口
尾纤接口
语音端口
电源
FTTH安装实例
尾纤
尾纤接 PON口
FTTH安装实例
网线接 ONU的 LAN口
另一端网线 接电脑的网 卡
冷接方式接续
方式三：蝶形入户光缆在86盒内采用冷接方式的需预 留余长0.5m
冷接方式接续
方式四： 蝶形入户光缆与高强度GGP跳线或尾纤在 86盒内采用冷接子方式的需预留余长0.5m
冷接方式接续
尾纤或GGP跳线与冷接子接续（方式 三、方式四）：蝶形入户光缆与尾纤或高强 度GGP跳线在86盒内采用冷接子接续，相 对价格较低，衰耗低。
6、过路盒内的蝶形引入光缆不需留余长，只要满足光缆的弯曲半径即 可。光缆穿通后，应确认过路盒内的光缆没有被挤压，特别要注意通 过过路盒转弯处的光缆。 7、关闭各个过路盒的盖子。
布放图：
FTTH的户线布放与接入
入户光缆的端接方式 目前，蝶形入户光缆的端接方式主要有四种： 1、L型快速接续；2、直接接入快速连接插头接 续；3、冷接方式接续；4、蝶形入户光缆与尾纤 或高强度GGP跳线在86盒内冷接子方式接续。通 过造价、衰耗、操作工艺、保护效果等分析，设 计、施工环节按首选方式3、4、次选2。
中国电信FTTH基础知识培训53页文档
谢谢！
53
中国电信FTTH基础知识培训
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
Hale Waihona Puke ▪28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华

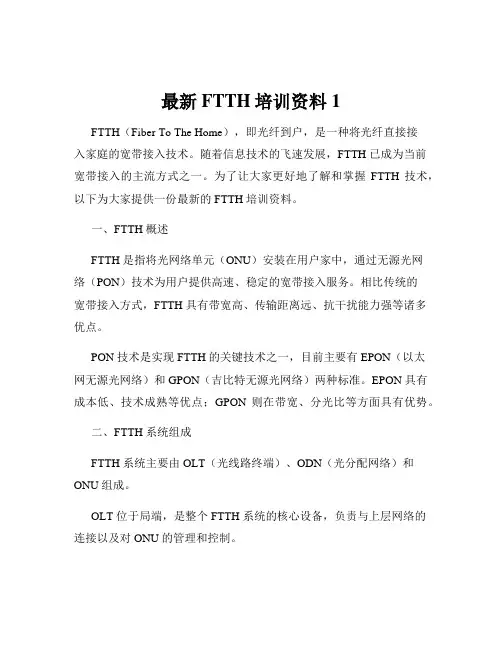

最新FTTH培训资料1
最新FTTH培训资料1FTTH（Fiber To The Home），即光纤到户，是一种将光纤直接接入家庭的宽带接入技术。
随着信息技术的飞速发展，FTTH 已成为当前宽带接入的主流方式之一。
为了让大家更好地了解和掌握FTTH 技术，以下为大家提供一份最新的 FTTH 培训资料。
一、FTTH 概述FTTH 是指将光网络单元（ONU）安装在用户家中，通过无源光网络（PON）技术为用户提供高速、稳定的宽带接入服务。
相比传统的宽带接入方式，FTTH 具有带宽高、传输距离远、抗干扰能力强等诸多优点。
PON 技术是实现 FTTH 的关键技术之一，目前主要有 EPON（以太网无源光网络）和 GPON（吉比特无源光网络）两种标准。
EPON 具有成本低、技术成熟等优点；GPON 则在带宽、分光比等方面具有优势。
二、FTTH 系统组成FTTH 系统主要由OLT（光线路终端）、ODN（光分配网络）和ONU 组成。
OLT 位于局端，是整个 FTTH 系统的核心设备，负责与上层网络的连接以及对 ONU 的管理和控制。
ODN 是由光纤、光分路器等无源器件组成的光分配网络，用于将OLT 发送的光信号分配到各个 ONU。
ONU 位于用户端，为用户提供各种接口，如以太网接口、语音接口等，满足用户的宽带接入和语音通信等需求。
三、FTTH 施工流程FTTH 的施工流程主要包括现场勘察、光缆敷设、分光器安装、ONU 安装调试等环节。
在现场勘察阶段，需要对用户的分布情况、建筑结构等进行详细了解，为后续的施工方案制定提供依据。
光缆敷设是 FTTH 施工中的重要环节，需要注意光缆的弯曲半径、敷设方式等，确保光缆的性能不受影响。
分光器的安装位置和分光比的选择需要根据用户数量和分布情况进行合理规划。
ONU 的安装调试需要按照相关规范进行操作，确保设备正常工作，用户能够正常使用宽带服务。
四、FTTH 常见故障及处理方法在 FTTH 的使用过程中，可能会出现一些故障，如光信号丢失、网络速度慢、语音通话质量差等。
FTTH培训资料 ppt课件
配
一部分
线
光
缆
聚后形成配线光缆上联至主干 光节点，主要形态为小区/路边 的光缆交接箱/接头盒
配线光节点
进行接入光缆网规划时–
主干光节点将多条配线光缆汇 聚后形成主干光缆上联至中继
引 入 光 缆
用户光节点
，往往不能明确ODN 的分光模式和分光器 的安装位置，因此光 节点的定义最好对应 到节点的覆盖范围和
配线光节点
2
品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
光分插片使用的光纤活动连接器应为SC型 光分路器上联端口使用的光纤活动连接器应 为绿色，下联端口使用的光纤活动连接器应 为蓝色，空闲端口不安装光纤活动连接器。
32
壁嵌式四槽楼道光分路箱 壁挂式二槽楼道光分路箱
33
• 室外光分路箱 • 楼道光分路箱 • 原室内楼道壁嵌箱改造
34
驻地网工程案例
35
–
节点，主要形态为路边的光缆 交接箱/光交接间（接入网机房）
楼内皮线光缆不纳入接入光缆 网络范畴
安装位置
7
EPON接入组网模型
城域骨干网
BAS
SR
OLT
ONU ONU
ONU ONU
ONU
ONU
HG
PC
IPTV NGN电话
PC NGN电IP话TV
视频监控业务
8
光接入网的基本结构
2024年浙江FTTH装维技术培训课件(目录版)
浙江FTTH装维技术培训课件(目录版)浙江FTTH装维技术培训课件一、引言光纤到户（FTTH）技术作为一种高速、稳定、可靠的宽带接入方式，已经成为我国信息化建设的重要组成部分。
为了提高浙江省FTTH装维技术水平，确保网络质量，提高用户满意度，特制定本培训课件。
本课件旨在帮助装维人员掌握FTTH装维的基本知识和技能，提高装维效率，降低故障率。
二、FTTH技术概述1.FTTH定义光纤到户（FiberToTheHome，简称FTTH）是一种光纤通信技术，将光纤网络从通信局端一直延伸到用户家中，为用户提供宽带接入服务。
2.FTTH技术优势（1）带宽优势：光纤传输速率高，可提供更高的带宽，满足用户日益增长的网络需求。
（2）传输距离优势：光纤传输距离远，可有效解决用户接入距离问题。
（3）抗干扰优势：光纤传输信号稳定，不受电磁干扰，保证通信质量。
（4）可靠性优势：光纤网络故障率低，维护成本低。
3.FTTH技术发展现状随着我国宽带战略的推进，FTTH技术得到了广泛应用。
浙江省作为我国信息化建设的先行地区，FTTH覆盖率逐年提高，用户规模不断扩大。
三、FTTH装维技术要点1.光缆敷设技术（1）光缆类型：了解不同类型的光缆（如单模光纤、多模光纤）的特点及适用场景。
（2）光缆敷设方法：掌握直埋、架空、管道等敷设方法，确保光缆安全、可靠。
（3）光缆接续技术：学会光缆熔接、冷接等接续技术，保证光缆连接质量。
2.OLT设备安装与调试（1）OLT设备选型：根据用户需求和网络规模，选择合适的OLT设备。
（2）OLT设备安装：掌握OLT设备的安装方法，确保设备稳定运行。
（3）OLT设备调试：学会配置OLT设备，实现与ONU设备的对接。
3.ONU设备安装与调试（1）ONU设备选型：根据用户需求和网络规模，选择合适的ONU设备。
（2）ONU设备安装：掌握ONU设备的安装方法，确保设备稳定运行。
（3）ONU设备调试：学会配置ONU设备，实现与OLT设备的对接。
FTTH培训资料
施工准备阶段的监理工作
(8). 专业监理工程师应审查施工单位报送的分包单位资格和有关资质材料， 报总监理工程师审核签认，并报建设单位。 (9). 项目监理机构应为工程项目现场配备必要的监理设施，并及时派出监 理人员进驻施工现场，开展监理工作。项目监理机构为工程项目现场配备 必要的监理设施主要包括：监理人员从事现场监理工作所使用的通信工具、 计算机、相机、机动车辆、测量工具等。 (10). 总监理工程师应审核施工单位报送的《工程开工报审表》，经建设单 位审批后，签发《工程开工令》。 (11). 监理人员应督促施工单位对电信间、设备间、弱电间、竖井、楼道等 施工场所的条件和环境进行检查： 电信间、设备间的土建和装修工程已完成； 电信间、设备间、弱电间及竖井应提供可靠的接地装置，接地电阻值 应符合设计要求； 电信间、设备间内不应有水管、煤气管、暖气设备等； 电信、设备间内应配备有效的气体灭火消防器材，室内装修材料应采 用非燃烧环保材料，不得使用木地板、木护墙及可燃窗帘等易燃物品。
施工准备阶段的监理工作
(4). 对危险性较大的分部分项工程，专业监理工程师应依据监理规划、工 程建设标准、工程设计文件、施工组织设计（方案），结合工程专业特点 在施工开始前编制监理实施细则，并报总监理工程师审批。 (5). 工程开工前，监理人员应参加由建设单位主持召开的第一次工地会议， 会议中总监理工程师应介绍监理工作的目标、范围和内容、项目监理机构 及人员职责分工、监理工作程序、方法和措施等。项目监理机构应整理第 一次工地会议纪要，由各方与会代表共同签认。 (6). 项目监理机构必须审查施工单位报送的施工组织设计（方案），符合 要求时，由总监理工程师签认后报建设单位。 (7). 施工组织设计（方案）的审查应包含以下内容： 编审程序应符合相关规定； 安全技术措施应符合工程建 设强制性标准； 施工进度、施工方案及工程 质量保证措施应符合施工合 施工平面布置应科学合理； 同要求及相关规范要求； 施工单位报送的资格证、特 种作业证应有效； 人力、材料、机具、设备等 资源供应计划应满足工程施 安全应急预案具有针对性。 工需要；
FTTH培训资料[1]
![FTTH培训资料[1]](https://img.taocdn.com/s3/m/fcf23cfaa8956bec0975e3c1.png)
FTTH EPON网络分为三大部分： OLT：负责汇聚各种业务，并送入上层业务网 ODN：光分配网络，实现光缆延伸至用户，主要包括：
✓ 光缆、分纤设备 ✓ 分光器、入户光缆 ONU：负责话音、宽带、iTV等业务复用和解复用
PPT文档演模板
FTTH培训资料[1]
9
2、FTTH规划思路
OLT-ONU网络示意图：
11
2、FTTH规划思路
ODN——分纤设备介绍：
辅助设 施
图例
说明及谈点要点
光纤配线 架（ODF）
位置：类似设备间选点 端口数：576 / 用户数：4000 参考尺寸： H2200×W900×D300
光缆交接 箱 （OCC）
位置：室外绿化带、路边等； 室内地下室、过道等 端口数：288 / 用户数：2000 参考尺寸： H1450×W760×D360
PPT文档演模板
FTTH培训资料[1]
16
目录
1、FTTH前言及基本情况了解 2、FTTH规划思路 3、FTTH规划模型 4、FTTH室内布线方案
PPT文档演模板
FTTH培训资料[1]
17
3、FTTH规划模型
ODN建设模型
1、住宅楼宇
PPT文档演模板
FTTH培训资料[1]
18
小高层
高层
PPT文档演模板
光缆分F纤TTH箱培训资料[1]
22
ODN建设模型
2、别墅区
PPT文档演模板
FTTH培训资料[1]
23
别墅
PPT文档演模板
FTTH培训资料[1]
24
入户皮线光缆
GYDGA
PPT文档演模板
FTTH培训资料[1]
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FTTH模式涉及电费管理问题较为突出：用电协议、用电纠 纷、停电投诉等，而且运行期间电费成本支出较大。
FTTB模式设备放置于用户侧，上述问题可得到避免。
4
中广国东电公综信司合广部网东络公发司展部
目录
1 FTTH建设的重要意义 2 FTTH建设的策略 3 FTTH网络结构
5
中广国东电公综信司合广部网东络公发司展部
24
中广国东电公综信司合广部网东络公发司展部
谢谢！
25
中广国东电公综信司合广部网东络公发司展部
9
中广国东电公综信司合广部网东络公发司展部
FTTH的ODN架构
主干光缆子系统 主干光缆子系统由主干光缆和光交接箱组成。 主干光缆：是指OLT端局与光交接箱之间的光缆。 光交接箱：上连OLT端局，下连光配线箱，通常位于道路两侧，容量原则
不小于288芯。 主干光缆环应围绕OLT端局，以环状为主、链状为辅的方式进行组网建设。
7
中广国东电公综信司合广部网东络公发司展部
FTTH网络结构
PON是一种采用点到多点（P2MP）结构的单纤双向光接入网，其典型拓扑结构为树型，由 网络侧的OLT、光分配网(ODN)和用户侧的ONU 组成 。
8
中广国东电公综信司合广部网东络公发司展部
FTTH的ODN架构
FTTH的ODN网络是针对FTTH场景下全光网络的组织。从网络结构上划分，ODN从局端到 用户端一般可分为主干光缆子系统，配线光缆子系统，引入光缆子系统和用户光缆子系统四个部 分。
方式一：皮线光缆在86盒内采用热熔方式的需预留余长0.6m
方式二：皮线光缆在86盒内采用冷接头快速接续的需预留余长0.5m
22
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
3、光信息插座
1）光纤信息插座在盒内有卡槽固定 盘留光纤，侧面有插口。
2）光纤面板上应有明显标示标志。 3）光纤面板应有明装、暗装两种方
19
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
2、布放皮线光缆两端预留长度应满足下列要求：
皮线光缆集中在光配线箱或楼内光分纤箱一端预留1m，预留光缆应 整齐盘绕，绑扎在光缆盘留架上，并有统一、清楚的标识。用户光 缆终端一端预留0.6m。
皮线光缆在入户处采用挂墙或架空敷设时，可采用自承式皮线光缆， 应将皮线光缆的钢线适当收紧，并要求固定牢固。
FTTH建设中ODN网络组网模式
根据光分路器（OBD）的分光级数和设置位置不同，ODN网络组网为以下三种模式。 模式一：一级分光集中设置方式，是指光分路器集中设置在小区内的光配线箱（小区光交） 内，此种模式目前主要用于小高层、高层住宅、别墅区、多层住宅小区和商务楼。
15
中广国东电公综信司合广部网东络公发司展部
FTTH培训资料
2012年3月
1
中广国东电公综信司合广部网东络公发司展部
目录
1 FTTH建设的重要意义 2 FTTH建设的策略 3 FTTH网络结构
2
中广国东电公综信司合广部网东络公发司展部
FTTH建设的意义
随着国家“三网融合”（电信网、广播电视网和互联网 ）政策的出台, 各种高带宽业务（如高清IPTV、视频点播等 ）对电信宽带接入网络不仅提出了更高的要求，也带来新的 机遇与挑战。目前FTTB接入方式带宽受铜缆距离限制（铜 缆距离1公里以内，带宽12M；铜缆距离0.5公里以内，带宽 20M）。FTTH作为接入网演进的终极目标，可以为用户提 供50M以上的接入带宽，是实现接入网络融合化、IP化、高 带宽化、打造全光网络，满足未来各种电信业务的有效途径 。随着PON技术日趋成熟以及ODN器件产业链市场化， FTTH已经具备规模商用的条件。
18
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
一、皮线光缆 1、室内皮线光缆的敷设要求： 楼内垂直方向布线，光缆在弱电竖井内可采用金属桥架或走线槽方
式敷设，线槽的界面利用率不应超过50%。在楼内没有竖井的可采 用已预埋暗管方式敷设。 桥架垂直光缆敷设时，自光缆的上端向下，每隔1.0m绑扎固定，绑 扎时应按每层分组进行绑扎标识，以防自重力对纤芯带来的伤害。 桥架与入户管之间的光缆套金属软管保护。 楼内水平方向布线，光缆敷设可预埋钢管和阻燃硬质PVC管或线槽 敷设，水平敷设时，在光缆的首、尾、转弯处应绑扎和固定做标识。 对于楼内没有预埋穿线暗管的楼宇，皮线光缆应采用线槽保护沿墙 敷设，确保不受外力碰撞，同时需要与用户和物业的沟通，确保整 洁、美观、合理的入户路由方案。 竖向管中允许穿放多根皮线光缆。水平管中宜穿放一根皮线光缆 ， 从光分纤箱到用户家庭终端盒宜单独敷设，避免与其他线缆共穿一 根预埋管。
FTTH建设中ODN分光比
ODN分光比和光衰耗 目前EPON的PX20+光模块和GPON的Class B+光模块均已成熟，各本地网 在FTTH规模部署过程中，OLT及ONU设备应采用不低于PX20+（EPON） 和Class B+（GPON）等级的光模块，ODN网络的光功率全程衰耗应控制在 28.5 dB以内。 结论： ODN网络以一级分光为主 活接头数量控制在7个以内 分光比采用1：32或1:64；
11
中广国东电公综信司合广部网东络公发司展部
FTTH的ODN架构
引入光缆子系统
引入光缆子系统由引入光缆和光分纤箱组成。
引入光缆：是指光分配箱与光分纤箱之间的光缆。结构以星形为
主，芯数可根据住户的数量、类型和需求特点选取。
光分纤箱：上接光配线箱，下连FTTH用户光终端，通常位于单
元楼道内（等同于铜缆的分线盒），进入箱体内的束状光缆和皮
小区管道中布放时，必须采用管道型皮线光缆。
20
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
二、ODN中光节点内光缆的连接方式 光分纤箱以上应为热熔方式端接，用户光终端可采用热熔或者冷接。 1、光分纤箱内光缆连接方式 为便于后期维护，引入光缆与用户光缆（皮线光缆）在光分纤箱内应采
用分别端接，通过跳纤的方式连接，如图3-1所示，端接均应采用 热熔。
FTTH建设中ODN网络组网模式
模式二：一级分光相对分散设置方式，是指光分路器分散设置在楼宇、楼层、单元的光分 纤箱内，此种模式主要适用于无集中设置光交箱位置的小高层、高层住宅以及小区内管道资源紧 张的多层住宅小区，以及采用FTTH方式改造的现有住宅小区。
16
中广国东电公综信司合广部网东络公发司展部
FTTH发展策略
发
➢FTTH网络建设应兼顾宽带发展和投资效益，重点在带宽
展
需求较为旺盛的新建中高档小区、楼宇和部分改造区域。
策
略
➢在目前我国政策环境下驻地网投资具有一定产权风险.
6
中广国东电公综信司合广部网东络公发司展部
目录
1 FTTH建设的重要意义 2 FTTH建设的策略 3 FTTH网络结构
式以供工程灵活使用。
23
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
4、户内ONU
根据OLT的PON口属性（GPON、EPON、G/EPON混插口）选择相应的用 户内ONU类型。 1）光网络单元(ONU) 类型 a）下行接口：4*FE，2*POTS，设备外观如图
b）下行：4*FE ，1*WiFi b/g，2*POTS，1*USB，设备外观如图
FTTH的ODN架构
用户光缆子系统 用户光缆子系统由用户光缆和用户光终端组成。 用户光缆：是指光分纤箱与用户光终端之间的光缆，多采用皮线
光缆。结构为星形，住宅用户和一般企业用户一户配一芯光纤。 对于通信重点或者有特殊要求的用户，应考虑一户配两根单芯皮 线光缆。 用户光终端：上接光分纤箱，为末端光节点，通常位于住户的家 居综合信息箱或光信息面板内，端接可采用热熔、冷接两种方式。
弱电井/楼梯间
家居综合信息
箱 热熔
跳纤
ONU
FC
FC
ቤተ መጻሕፍቲ ባይዱ
适配
适配
光 配
热熔 器
法兰 器 界面
线 箱 引入光缆
直接 插拔
含
FC尾纤
分
光
器
FC尾纤
用户光终 端
楼层36芯 光分纤箱
皮线光缆
21
图3-1 热熔 端接示意图
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
2、光分纤箱内光缆连接方式
采用热熔成端、冷接成端方式进行用户光缆（皮线光缆）接续。如图3-1 所示，端接均应采用热熔。
13
中广国东电公综信司合广部网东络公发司展部
FTTH 驻地网建设范围
FTTH本驻地网建设范围：配线光缆引入小区到光配线箱，从光配线箱到家庭用户光终端之 间的全部内容（配线光缆、小区管道、引入光缆、皮线光缆、分光器、光分纤箱、用户光终端、 综合用户信息箱、超五类线、语音、数据信息点等设备）。
14
中广国东电公综信司合广部网东络公发司展部
FTTH建设中ODN网络组网模式
模式三：二级分光相对集中设置方式，是指在小区内设置一个一级分光点，在其他楼宇内 集中设置二级分光点，它是模式二的补充，能满足不同多层住宅楼的需求，目前主要应用于多层 住宅小区、公寓、别墅，以及部分采用FTTH方式改造的现有住宅小区。
17
中广国东电公综信司合广部网东络公发司展部
10
中广国东电公综信司合广部网东络公发司展部
FTTH的ODN架构
配线光缆子系统 配线光缆子系统由配线光缆和光配线箱组成。 配线光缆：是指从光交接箱到光配线箱（小区光交）之间的光缆。 光配线箱（小区光交）：上连光交接箱，下连光分纤箱，通常位
于驻地网小区内，箱体内可放置光分路器，箱体容量要与覆盖的 住户数相匹配。光配线箱（小区光交）的设置可节省光缆投资， 避免大量小芯数光缆上联至光交接箱，同时提高客户响应速度。 配线光缆网以星形为主，纤芯数应根据住户数和分光比进行选取。
FTTB模式设备放置于用户侧，上述问题可得到避免。
4
中广国东电公综信司合广部网东络公发司展部
目录
1 FTTH建设的重要意义 2 FTTH建设的策略 3 FTTH网络结构
5
中广国东电公综信司合广部网东络公发司展部
24
中广国东电公综信司合广部网东络公发司展部
谢谢！
25
中广国东电公综信司合广部网东络公发司展部
9
中广国东电公综信司合广部网东络公发司展部
FTTH的ODN架构
主干光缆子系统 主干光缆子系统由主干光缆和光交接箱组成。 主干光缆：是指OLT端局与光交接箱之间的光缆。 光交接箱：上连OLT端局，下连光配线箱，通常位于道路两侧，容量原则
不小于288芯。 主干光缆环应围绕OLT端局，以环状为主、链状为辅的方式进行组网建设。
7
中广国东电公综信司合广部网东络公发司展部
FTTH网络结构
PON是一种采用点到多点（P2MP）结构的单纤双向光接入网，其典型拓扑结构为树型，由 网络侧的OLT、光分配网(ODN)和用户侧的ONU 组成 。
8
中广国东电公综信司合广部网东络公发司展部
FTTH的ODN架构
FTTH的ODN网络是针对FTTH场景下全光网络的组织。从网络结构上划分，ODN从局端到 用户端一般可分为主干光缆子系统，配线光缆子系统，引入光缆子系统和用户光缆子系统四个部 分。
方式一：皮线光缆在86盒内采用热熔方式的需预留余长0.6m
方式二：皮线光缆在86盒内采用冷接头快速接续的需预留余长0.5m
22
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
3、光信息插座
1）光纤信息插座在盒内有卡槽固定 盘留光纤，侧面有插口。
2）光纤面板上应有明显标示标志。 3）光纤面板应有明装、暗装两种方
19
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
2、布放皮线光缆两端预留长度应满足下列要求：
皮线光缆集中在光配线箱或楼内光分纤箱一端预留1m，预留光缆应 整齐盘绕，绑扎在光缆盘留架上，并有统一、清楚的标识。用户光 缆终端一端预留0.6m。
皮线光缆在入户处采用挂墙或架空敷设时，可采用自承式皮线光缆， 应将皮线光缆的钢线适当收紧，并要求固定牢固。
FTTH建设中ODN网络组网模式
根据光分路器（OBD）的分光级数和设置位置不同，ODN网络组网为以下三种模式。 模式一：一级分光集中设置方式，是指光分路器集中设置在小区内的光配线箱（小区光交） 内，此种模式目前主要用于小高层、高层住宅、别墅区、多层住宅小区和商务楼。
15
中广国东电公综信司合广部网东络公发司展部
FTTH培训资料
2012年3月
1
中广国东电公综信司合广部网东络公发司展部
目录
1 FTTH建设的重要意义 2 FTTH建设的策略 3 FTTH网络结构
2
中广国东电公综信司合广部网东络公发司展部
FTTH建设的意义
随着国家“三网融合”（电信网、广播电视网和互联网 ）政策的出台, 各种高带宽业务（如高清IPTV、视频点播等 ）对电信宽带接入网络不仅提出了更高的要求，也带来新的 机遇与挑战。目前FTTB接入方式带宽受铜缆距离限制（铜 缆距离1公里以内，带宽12M；铜缆距离0.5公里以内，带宽 20M）。FTTH作为接入网演进的终极目标，可以为用户提 供50M以上的接入带宽，是实现接入网络融合化、IP化、高 带宽化、打造全光网络，满足未来各种电信业务的有效途径 。随着PON技术日趋成熟以及ODN器件产业链市场化， FTTH已经具备规模商用的条件。
18
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
一、皮线光缆 1、室内皮线光缆的敷设要求： 楼内垂直方向布线，光缆在弱电竖井内可采用金属桥架或走线槽方
式敷设，线槽的界面利用率不应超过50%。在楼内没有竖井的可采 用已预埋暗管方式敷设。 桥架垂直光缆敷设时，自光缆的上端向下，每隔1.0m绑扎固定，绑 扎时应按每层分组进行绑扎标识，以防自重力对纤芯带来的伤害。 桥架与入户管之间的光缆套金属软管保护。 楼内水平方向布线，光缆敷设可预埋钢管和阻燃硬质PVC管或线槽 敷设，水平敷设时，在光缆的首、尾、转弯处应绑扎和固定做标识。 对于楼内没有预埋穿线暗管的楼宇，皮线光缆应采用线槽保护沿墙 敷设，确保不受外力碰撞，同时需要与用户和物业的沟通，确保整 洁、美观、合理的入户路由方案。 竖向管中允许穿放多根皮线光缆。水平管中宜穿放一根皮线光缆 ， 从光分纤箱到用户家庭终端盒宜单独敷设，避免与其他线缆共穿一 根预埋管。
FTTH建设中ODN分光比
ODN分光比和光衰耗 目前EPON的PX20+光模块和GPON的Class B+光模块均已成熟，各本地网 在FTTH规模部署过程中，OLT及ONU设备应采用不低于PX20+（EPON） 和Class B+（GPON）等级的光模块，ODN网络的光功率全程衰耗应控制在 28.5 dB以内。 结论： ODN网络以一级分光为主 活接头数量控制在7个以内 分光比采用1：32或1:64；
11
中广国东电公综信司合广部网东络公发司展部
FTTH的ODN架构
引入光缆子系统
引入光缆子系统由引入光缆和光分纤箱组成。
引入光缆：是指光分配箱与光分纤箱之间的光缆。结构以星形为
主，芯数可根据住户的数量、类型和需求特点选取。
光分纤箱：上接光配线箱，下连FTTH用户光终端，通常位于单
元楼道内（等同于铜缆的分线盒），进入箱体内的束状光缆和皮
小区管道中布放时，必须采用管道型皮线光缆。
20
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
二、ODN中光节点内光缆的连接方式 光分纤箱以上应为热熔方式端接，用户光终端可采用热熔或者冷接。 1、光分纤箱内光缆连接方式 为便于后期维护，引入光缆与用户光缆（皮线光缆）在光分纤箱内应采
用分别端接，通过跳纤的方式连接，如图3-1所示，端接均应采用 热熔。
FTTH建设中ODN网络组网模式
模式二：一级分光相对分散设置方式，是指光分路器分散设置在楼宇、楼层、单元的光分 纤箱内，此种模式主要适用于无集中设置光交箱位置的小高层、高层住宅以及小区内管道资源紧 张的多层住宅小区，以及采用FTTH方式改造的现有住宅小区。
16
中广国东电公综信司合广部网东络公发司展部
FTTH发展策略
发
➢FTTH网络建设应兼顾宽带发展和投资效益，重点在带宽
展
需求较为旺盛的新建中高档小区、楼宇和部分改造区域。
策
略
➢在目前我国政策环境下驻地网投资具有一定产权风险.
6
中广国东电公综信司合广部网东络公发司展部
目录
1 FTTH建设的重要意义 2 FTTH建设的策略 3 FTTH网络结构
式以供工程灵活使用。
23
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
4、户内ONU
根据OLT的PON口属性（GPON、EPON、G/EPON混插口）选择相应的用 户内ONU类型。 1）光网络单元(ONU) 类型 a）下行接口：4*FE，2*POTS，设备外观如图
b）下行：4*FE ，1*WiFi b/g，2*POTS，1*USB，设备外观如图
FTTH的ODN架构
用户光缆子系统 用户光缆子系统由用户光缆和用户光终端组成。 用户光缆：是指光分纤箱与用户光终端之间的光缆，多采用皮线
光缆。结构为星形，住宅用户和一般企业用户一户配一芯光纤。 对于通信重点或者有特殊要求的用户，应考虑一户配两根单芯皮 线光缆。 用户光终端：上接光分纤箱，为末端光节点，通常位于住户的家 居综合信息箱或光信息面板内，端接可采用热熔、冷接两种方式。
弱电井/楼梯间
家居综合信息
箱 热熔
跳纤
ONU
FC
FC
ቤተ መጻሕፍቲ ባይዱ
适配
适配
光 配
热熔 器
法兰 器 界面
线 箱 引入光缆
直接 插拔
含
FC尾纤
分
光
器
FC尾纤
用户光终 端
楼层36芯 光分纤箱
皮线光缆
21
图3-1 热熔 端接示意图
中广国东电公综信司合广部网东络公发司展部
FTTH建设要点说明
2、光分纤箱内光缆连接方式
采用热熔成端、冷接成端方式进行用户光缆（皮线光缆）接续。如图3-1 所示，端接均应采用热熔。
13
中广国东电公综信司合广部网东络公发司展部
FTTH 驻地网建设范围
FTTH本驻地网建设范围：配线光缆引入小区到光配线箱，从光配线箱到家庭用户光终端之 间的全部内容（配线光缆、小区管道、引入光缆、皮线光缆、分光器、光分纤箱、用户光终端、 综合用户信息箱、超五类线、语音、数据信息点等设备）。
14
中广国东电公综信司合广部网东络公发司展部
FTTH建设中ODN网络组网模式
模式三：二级分光相对集中设置方式，是指在小区内设置一个一级分光点，在其他楼宇内 集中设置二级分光点，它是模式二的补充，能满足不同多层住宅楼的需求，目前主要应用于多层 住宅小区、公寓、别墅，以及部分采用FTTH方式改造的现有住宅小区。
17
中广国东电公综信司合广部网东络公发司展部
10
中广国东电公综信司合广部网东络公发司展部
FTTH的ODN架构
配线光缆子系统 配线光缆子系统由配线光缆和光配线箱组成。 配线光缆：是指从光交接箱到光配线箱（小区光交）之间的光缆。 光配线箱（小区光交）：上连光交接箱，下连光分纤箱，通常位
于驻地网小区内，箱体内可放置光分路器，箱体容量要与覆盖的 住户数相匹配。光配线箱（小区光交）的设置可节省光缆投资， 避免大量小芯数光缆上联至光交接箱，同时提高客户响应速度。 配线光缆网以星形为主，纤芯数应根据住户数和分光比进行选取。
