新型中波小型发射天线
新型中波小天线的使用与改进

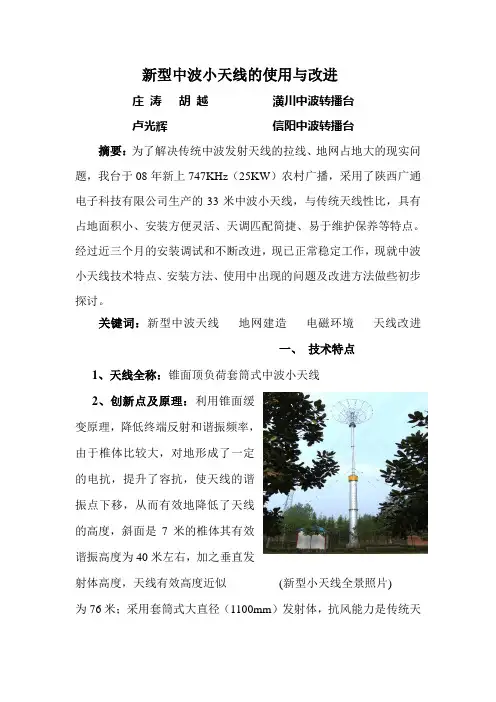

新型中波小天线的使用与改进庄涛胡越潢川中波转播台卢光辉信阳中波转播台摘要：为了解决传统中波发射天线的拉线、地网占地大的现实问题，我台于08年新上747KHz（25KW）农村广播，采用了陕西广通电子科技有限公司生产的33米中波小天线，与传统天线性比，具有占地面积小、安装方便灵活、天调匹配简捷、易于维护保养等特点。
经过近三个月的安装调试和不断改进，现已正常稳定工作，现就中波小天线技术特点、安装方法、使用中出现的问题及改进方法做些初步探讨。
关键词：新型中波天线地网建造电磁环境天线改进一、技术特点1、天线全称：锥面顶负荷套筒式中波小天线2、创新点及原理：利用锥面缓变原理，降低终端反射和谐振频率，由于椎体比较大，对地形成了一定的电抗，提升了容抗，使天线的谐振点下移，从而有效地降低了天线的高度，斜面是7米的椎体其有效谐振高度为40米左右，加之垂直发射体高度，天线有效高度近似(新型小天线全景照片)为76米；采用套筒式大直径（1100mm）发射体，抗风能力是传统天线的两倍，提高了天线的输入阻抗，减少天线的阻抗变化率，从而有效的提高了天线的辐射率和频带带宽。
3、主要技术参数：功率：25KW ；载波点：VSW R≤1.03；工作带宽：△F≥20KHz；匹配阻抗：（50±1）±j0.5Ω(载波时)；增益：≥3DB；极化方式：垂直极化；方向性：水平面内全方向；电磁波传播方式：地波传播为主、天波为辅。
二、天线的安装1、基座建造：天线底座采用钢筋水泥浇灌，基座主体深3米（含地上部分），长和宽都是1.8米，在浇灌混凝土之前，将16根标准螺杆按天线厂方规定的尺寸位置摆放好，然后再和基础内的钢筋牢固焊接一起，采用一次浇灌成型，在浇灌水泥时还要不断地校正16根螺杆，必须保证螺杆之间的距离分毫不差。
图一为天线基座正面图。
2、天线主体安装：套筒式天线，顾名思义，为若干节筒式结构，安装时，使用20吨吊车，自下而上吊装，在安装椎体时，由于20吨吊车在一定高度时，吊车臂与承重钢丝之间的角度小，椎体边沿碰触吊车臂，无法吊装椎体。
三种中波天线的使用与性能比较
三种中波天线的使用与性能比较庄涛卢光辉冀晓鸽摘要：中波发射天线作为广播信号发射的重要载体,给我国广播事业的发展做出了巨大的贡献，随着新型数字固态中波广播发射机的全面普及，与之配套的新型天线也在逐步问世，中波天线的小型化解决了土地资源紧张、建设费用巨大、日常维护费用高、电磁波污染、高架塔体易遭雷击及塔体自身安全等诸多问题。
本文结合我台实际情况，对三种中波天线的结构特点、电气性能、使用条件进行了详细的介绍与论证。
关键词：中波天线结构特点电气性能优劣论证近几年，我台在原有一座120米桅杆式拉线天线的基础上，新增120米自立天线、33米锥面顶负荷小天线各一座，两座天线投入使用都超过一年以上，发射效果良好，性能稳定，现就三种天线（参看三种天线实物照片）的使用情况和性能、特点作一比较。
（桅杆式天线）（自立塔天线）（锥面顶负荷小天线）一、天线的结构特点与使用条件1、桅杆式中波天线这种天线为传统的中波天线，根据使用频率其高度一般在60 ～ 150m 左右。
边宽为0.5～1.5 m，主体由若干节的正三角椎体组成，120米桅杆式天线上下共有9根拉线，每三根与另外三根的夹角为120°，底部是桶形高频瓷质绝缘体，在保证能承受上百吨的压力外，绝缘体每厘米还要能承受1KV以上的电压，为保证辐射效果、提高辐射效率，必须以天线塔体为中心铺设直径约0.3～0.5 λ的辐射状地网，如果要达到理想的天线效率，这种天线需占地70～150亩，由于这种天线受传统设计理念所限，再加上宽松的土地政策，结构相对简单，线性好，容易与输入网络匹配等优点，自上世纪六七十年代至今，大部分中波台站都在使用这种天线，但是，随着时代的发展，这种天线与土地资源的紧缺矛盾日益凸显。
在摈弃传统天线占地面积大，打破传统天线设计理论束缚的基础上，人们采用新的设计理念，在不断实践的基础上，相继研制并开发了几种新型中波天线。
2、自立式中波天线120米自立天线，底部为边宽十米的的等边三角形，天线主体仿电视发射塔结构，底部采用钢筋混凝土做基础，三个塔基分别安装三个高绝缘承重瓷质底座，与镀锌钢件有机结合。
中波广播发射天线原理与场区保护
中波广播发射天线原理与场区保护中波广播发射天线是广播电台发射信号的重要设备之一，可以将电台产生的无线电信号转化成空中电磁波，广播给远处的听众。
在这篇文章中，我们将介绍中波广播发射天线的工作原理以及场区保护措施。
中波广播发射天线的工作原理可以简单地分为两个部分，即天线输入和天线辐射。
首先是天线输入。
中波广播电台通过发射机产生无线电信号，然后将这些信号输入到发射天线上。
发射机的输出信号经过调频调幅等处理后，通过馈线系统传送到天线导线上。
天线导线是由一根或多根金属导体构成的长导线。
这些导体可以是实心铜线或铜管，具有良好的导电性能。
导线终端通常与地面建立良好的接地连接。
其次是天线辐射。
当发射机信号输入到导线上时，导线会在空中产生电磁振荡。
这个振荡过程是通过导线和空气之间的电磁场相互作用来实现的。
在电磁场中，导线上的电子会被电场力和磁场力推动。
当电子移动时，就会产生电流，并通过导线辐射出去。
这些辐射出去的电磁波被称为天线的辐射场。
这种辐射场的特点是具有一定的频率范围，对应于中波广播的频率范围。
此外，天线辐射的方向性较好，可以较远地传播广播信号。
由于中波广播发射天线产生的辐射场非常强大，为了确保广播信号能正常传播，需要采取一些场区保护措施。
首先是防雷保护。
由于中波广播发射天线高耸在空中，容易成为雷电的靶子。
为了保护天线不被雷击，通常在天线导线上安装避雷针或避雷网，将雷电引到地下。
其次是防腐保护。
中波广播发射天线通常是由金属构成的，如果不进行防腐处理，容易受到大气的腐蚀。
因此，在天线表面可以涂覆一层腐蚀保护剂，例如环氧树脂等。
另外，还需要注意一些特殊情况下的场区保护。
例如，在附近设置防护栅栏，以防止未经授权的人员进入发射天线场区。
同时，发射天线附近也需要设立明显的安全标志，提醒人们注意安全。
总结起来，中波广播发射天线是广播电台中的重要设备，通过将电台产生的信号转化成空中电磁波，将广播内容传播给远处的听众。
通过合理的设计和场区保护措施，可以确保广播信号的正常传播，同时保障周围的人员和设备的安全。
中波发射天线的种类及其技术特点
（１）取消了底座绝缘子、绝缘拉绳，大 大节省了占地面积，解决了我国土地资源 紧张、拆迁费用较高的难题。降低了整个 工程的总体投资。
（２）铁塔直流接地，使发射系统的放电 更加快速、有效。
（３）可以承受 １０００ｋｗ 以上的大功率发 射，节省了需要为大功率发射问题而进口 大型底座的人力和物力。
由此看来，我国广播事业的发展欣欣 向荣，中波天线的新技术、新产品也不断 涌现。我们广大工程技术人员，尤其是广 播设备领域的工程技术人员，必须多学习、 多实践、多思考，只有这样，我们才能跟上 这个伟大时代的前进步伐。
参考文献
［１］ 李力奋．传统中波天线所处的困境［Ｊ］．西 部广播电视，２００７，９．
［２］ 刘巨．中波天线发展引起的思考［Ｃ］．首 届中国广播技术发展论坛首届中国广 播技术发展论坛论文集，２００３．
［３］ 朱家珩，程学昌，许兵．锥面顶负荷中波 小型发射天线［Ｊ］．广播与电视技术， ２００７，９．
［４］ 匡韧， 房少军． 中波天线小型化的分析和 比较［Ｊ］．大连海事大学学报，２００７，１．
［５］ 何红宇，陈燕武，周卫华．并馈式自立铁 塔中波天线［Ｊ］．广播与电视技术，２００４， ５．
桅杆天线具有工艺简单、价格低廉的 优点，但在发射低频、大功率信号时，由于 桅杆较高，还需在塔身外加装天线笼，使得 底部压力很大，而增加了底座绝缘子的费 用。另外，拉线与地面呈 ４５ 度左右受力较 好，因此三方拉绳的占地面积也大。随着 我国广播覆盖面的增加，土地使用费用增 高造成了征地困难，这种桅杆天线在国内 的应用已经越来越少了。它逐渐被自立中 波天线所代替。 １ ． ２ 自立中波天线
２ 新型天线之一：并馈式自立中波天线
新型中波小型发射天线
曩 蠹
［ 摘 要］ 本 天 线将传 统理 论提 出的小 天线 ， 套 筒 天线 、 折 叠振 子天 线 、 锥 面天 线及 多重 调谐 天 线相融 合 ， 利 用现有 世 界上提 出的新 的天 线理论 作 参考 而成 功 研制 的一 种高 效 率 、 宽带 宽 的小 天线 。 ［ 关键词 ］ 新型； 中波， 天线 中闰 分类 号 ： Ｔ Ｎ８ ２ ２ ＋． ２ 文 献标识 码 ： Ａ 文 章编 号 ： １ ０ ０ ９ — ９ １ ４ Ｘ（ ２ ０ １ ３ ） １ ２ — ０ ０ ５ ３ － ０ １
工 业 技 术
Ｃ ｈ ｉ ｎ ａ ｓ ｃｉ ｅ ｎ ｃ ｅ ａ ｎｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｒ ｅ ｖｉ ｅ ｗ
●Ｉ
， ，
ｆ
● Ｉ
ｔ 、
新 型 中 波 小 型 发 射 天 线
ｒ
１
● Ｌ
● ●Ｊ
ｒ
戴建 团
（ 黑龙江 省广 播 电视 局 一二八 台）
２ ５ ＝ ０ ． ５ 作 第二 节 ， 如 图５ 所示 ， 在什么 线上 转 圆 ， 圆就 得用什 么 线归 一 ， 归一 即
除以该线的特性阻抗ｚ 或乘以该线的ｚ 为底， 在不同的线上转圆， 圆就随时改变
归一 状态 ， 简 称换底 ， 然后转 到１ ／ ４ 第三 点 ， 此时得 到 了２ ５ ｆ ２ 线 上 的Ｚ 点， 换 底 到５ Ｏ Ｑ， 即得第 四点 ， 此 时就 匹配了 ， 仅为本 频 ， 不必转 圆 ， 转 圆 图的 目的 是为 了 计算 阻抗带 宽 曲线， 对 于ｆ ０ ￣Ａｆ ， 如上法 就得到 图７ 的阻抗 曲线 。 图６ 是未 经匹配
的负 曲 线 ， 图七 是经 过匹 配后 的 曲线 。
中波广播发射天线技术探讨

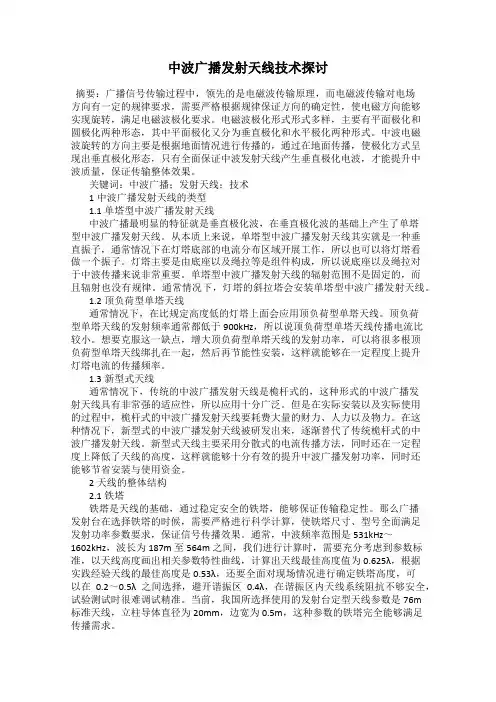

中波广播发射天线技术探讨摘要：广播信号传输过程中，领先的是电磁波传输原理，而电磁波传输对电场方向有一定的规律要求，需要严格根据规律保证方向的确定性，使电磁方向能够实现旋转，满足电磁波极化要求。
电磁波极化形式形式多样，主要有平面极化和圆极化两种形态，其中平面极化又分为垂直极化和水平极化两种形式。
中波电磁波旋转的方向主要是根据地面情况进行传播的，通过在地面传播，使极化方式呈现出垂直极化形态，只有全面保证中波发射天线产生垂直极化电波，才能提升中波质量，保证传输整体效果。
关键词：中波广播；发射天线；技术1中波广播发射天线的类型1.1单塔型中波广播发射天线中波广播最明显的特征就是垂直极化波，在垂直极化波的基础上产生了单塔型中波广播发射天线。
从本质上来说，单塔型中波广播发射天线其实就是一种垂直振子，通常情况下在灯塔底部的电流分布区域开展工作，所以也可以将灯塔看做一个振子。
灯塔主要是由底座以及绳拉等是组件构成，所以说底座以及绳拉对于中波传播来说非常重要。
单塔型中波广播发射天线的辐射范围不是固定的，而且辐射也没有规律。
通常情况下，灯塔的斜拉塔会安装单塔型中波广播发射天线。
1.2顶负荷型单塔天线通常情况下，在比规定高度低的灯塔上面会应用顶负荷型单塔天线。
顶负荷型单塔天线的发射频率通常都低于900kHz，所以说顶负荷型单塔天线传播电流比较小。
想要克服这一缺点，增大顶负荷型单塔天线的发射功率，可以将很多根顶负荷型单塔天线绑扎在一起，然后再节能性安装，这样就能够在一定程度上提升灯塔电流的传播频率。
1.3新型式天线通常情况下，传统的中波广播发射天线是桅杆式的，这种形式的中波广播发射天线具有非常强的适应性，所以应用十分广泛。
但是在实际安装以及实际使用的过程中，桅杆式的中波广播发射天线要耗费大量的财力、人力以及物力。
在这种情况下，新型式的中波广播发射天线被研发出来，逐渐替代了传统桅杆式的中波广播发射天线。
新型式天线主要采用分散式的电流传播方法，同时还在一定程度上降低了天线的高度，这样就能够十分有效的提升中波广播发射功率，同时还能够节省安装与使用资金。
中波台发射天线防雷放电装置的安装与调试
中波台发射天线防雷放电装置的安装与调试发布时间：2022-09-02T06:45:52.681Z 来源：《工程管理前沿》2022年5月9期作者：王芳[导读] :新疆维吾尔自治区广播电视局8103台位于新疆东北部，隶属于新疆维吾尔自治区哈密市伊吾县。
王芳新疆维吾尔自治区广播电视局8103台引言:新疆维吾尔自治区广播电视局8103台位于新疆东北部，隶属于新疆维吾尔自治区哈密市伊吾县。
伊吾县最高海拔4888米，最低海拔260米，县城平均海拔1700米，属于温带大陆性干旱气候，风、雪、洪、旱、虫灾经常发生，是新疆维吾尔自治区的易灾区。
由于特殊的地理位置和气候特征，夏季容易受强对流天气影响，常出现短时强降雨，并伴有雷电、大风等恶虐天气。
我台天线区位于开阔地带，四周无高大建筑，是雷电袭击的高危地带，因此，预防雷电已成为我台确保安全播出工作中的一项极其重要的任务。
台站天线区防雷工作现状目前，我台天线区共有两座中波铁塔，一座调频铁塔。
调频铁塔离两座中波铁塔距离太远，无法起到应有的防护作用。
其中1494KHZ 和1044KHZ双频共塔这座铁塔地势较高，相比于另一座单频中波铁塔更容易遭雷击，特别是低频段的1044KHZ主用发射机经常由于雷击损坏功放管，给安全播出工作带来了巨大威胁。
进入夏季，我台对铁塔底部的放电球、网络架输出端的石墨放电球、网络架输出端的防雷线圈均进行了适当的调整，但还是经常出现雷电损坏发射机的事件。
新型中波发射天线防雷放电装置我台积极探索新的防雷措施，进一步完善台站天线区防雷装置。
通过其他台站的经验分享，最终选定安装咸阳广通电子科技有限公司生产的中波发射天线防雷放电装置，其公司研制的防雷器主要在铁塔底天线输口上部接入防雷器能有效的防止雷电的交流成分和直流成分直接嵌入匹配网络，很好的保护了匹配网络和发射机。
这个装置有如下优点：1、采用多重防雷措施，对雷电进行优先处理，防雷效果更好。
2、放电球采用模具一次冲压完成，放电球面进行抛光处理，放电球表面更加光滑，放电效果更好。
一种新型中波导航天线的制作方法
一种新型中波导航天线的制作方法中波导航天线是一种用于接收和发送中波信号的天线，它在导航系统中起着重要的作用。
本文将介绍一种新型中波导航天线的制作方法。
该中波导航天线采用圆柱形结构，制作方法如下：1.材料准备：-金属圆柱体：选择高导电性的金属材料，如铝或铜，直径为中波波长的1/4-绝缘材料：选择具有较低损耗和耐用性的绝缘材料，如聚氨酯或聚酰亚胺薄膜。
-电缆：选择合适长度的同轴电缆，以连接天线和接收或发送设备。
2.制作导线：-将绝缘材料涂覆在金属圆柱体的表面上，确保覆盖整个圆柱体。
可以使用适当的胶水固定绝缘材料。
-确保绝缘材料的平整度，以避免对天线性能的不利影响。
-在金属圆柱体的上下两端附近，剥开绝缘材料，露出金属。
-将电缆焊接或固定到金属圆柱体的下端，以便连接到接收或发送设备。
3.安装天线：-将天线安装在开阔地区，避免周围障碍物对天线性能的干扰。
-尽量将天线安装在地面以上，以避免地面反射对天线性能的影响。
-将天线的方向指向需要接收或发送信号的目标方向。
4.系统测试：-连接天线和接收或发送设备的电缆，并确保连接牢固。
-开启接收或发送设备，并调整系统参数，以获得最佳天线性能。
-对系统进行测试和校准，以确保具有良好的接收和发送信号质量。
-可以使用专业测试仪器，如频谱分析仪或射频发生器，对系统进行精确测试。
需要注意的是，制作和安装中波导航天线时，要遵循相关的安全操作规范。
特别是在安装过程中，确保天线固定牢固，以避免由于外部环境振动或风力造成的天线移位。
此外，在系统测试过程中，要遵循设备的操作说明书，并注意避免电磁干扰和电击等风险。
总结而言，以上是一种新型中波导航天线的制作方法。
该天线具有较好的性能和稳定性，可以在导航系统中广泛应用。
中波广播发射天线
400 Rin
200 X in
100 80 40
20
10
1
0
0.1
0.2
0.3
0.4
0.5
H/
图5-5 铁塔天线的平均输入阻抗
地面是中波接地天线的回路(图 5-6)，当电流通过地面时就会产生损失。为了提高天线的效率，尽量 减小这项损失，应在地面下铺设地网。由有关公式可以证明，损失功率随着离开天线底端的距离的增大而 减小，地损失主要集中在天线底附近。因此地网一般长度约为半个波长，而大于半波长以外的范围地电流 虽有相当大的数值，但它已不属感应场范围，而属于电波传播的损失，与天线的效率无关。
本章还介绍了菱形天线，以及为了解决中波天线一频一塔占地大、成本高的问题而采用的中波多频共 塔匹配网络。
中波垂直接地天线
一、 电流分布和方向性图 中波广播大部采用单根垂直接地天线，如图 5-l 所示。这种天线的方向性图在水平面上是个圆。适合
于广播的要求。因为天线的终端开路，所以它是驻波天线。天线上的电流分布可以认为是正弦规律的，天 线的末端为电流的节点。图 5-2 为天线高度等于 λ / 4 和 λ / 2 的垂直天线的电流驻波和电压驻波分布图。
等值电阻， RW 是铜损失的等值电阻，所有这些电阻(包括 Rr 在内)都是以天线底电流为参考点。
2
中波天线的ηa 一般为 70%-80%。 由式可见，提高效率的积极办法应当是加大天线的辐射电阻。垂直接地天线最常采用半波长的天线高 度，此时辐射电阻约为 100 Ω ，即为全波振子辐射电阻 RA = 199Ω 的一半。 二、 输入阻抗 天线曲输入阻抗 Zin 相当于有损耗的开路传输线曲输入阻抗，图 5-5 为铁塔天线输入阻抗的实测值。 三、 垂直天线的地网 在中波天线中为了提高天线的效率，减少天线的损失更显得重要。天线的损失有铜损失、绝缘损失和 地损失三种，天线的铜损失和绝缘损失一般可以忽略不计，主要是地损失影响最大。
三种中波天线的使用与性能比较
三种中波天线的使用与性能比较庄涛潢川中波转播台卢光辉信阳中波转播台冀晓鸽潢川中波转播台摘要：中波发射天线作为广播信号发射的重要载体,给我国广播事业的发展做出了巨大的贡献，随着新型数字固态中波广播发射机的全面普及，与之配套的新型天线也在逐步问世，中波天线的小型化解决了土地资源紧张、建设费用巨大、日常维护费用高、电磁波污染、高架塔体易遭雷击及塔体自身安全等诸多问题。
本文结合我台实际情况，对三种中波天线的结构特点、电气性能、使用条件进行了详细的介绍与论证。
关键词：中波天线结构特点电气性能优劣论证近几年，我台在原有一座120米桅杆式拉线天线的基础上，新增120米自立天线、33米锥面顶负荷小天线各一座，两座天线投入使用都超过一年以上，发射效果良好，性能稳定，现就三种天线（参看三种天线实物照片）的使用情况和性能、特点作一比较。
（桅杆式天线）（自立塔天线）（锥面顶负荷小天线）一、天线的结构特点与使用条件1、桅杆式中波天线这种天线为传统的中波天线，根据使用频率其高度一般在60 ～150m 左右。
边宽为0.5～1.5 m，主体由若干节的正三角椎体组成，120米桅杆式天线上下共有9根拉线，每三根与另外三根的夹角为120°，底部是桶形高频瓷质绝缘体，在保证能承受上百吨的压力外，绝缘体每厘米还要能承受1KV以上的电压，为保证辐射效果、提高辐射效率，必须以天线塔体为中心铺设直径约0.3～0.5 λ的辐射状地网，如果要达到理想的天线效率，这种天线需占地70～150亩，由于这种天线受传统设计理念所限，再加上宽松的土地政策，结构相对简单，线性好，容易与输入网络匹配等优点，自上世纪六七十年代至今，大部分中波台站都在使用这种天线，但是，随着时代的发展，这种天线与土地资源的紧缺矛盾日益凸显。
在摈弃传统天线占地面积大，打破传统天线设计理论束缚的基础上，人们采用新的设计理念，在不断实践的基础上，相继研制并开发了几种新型中波天线。
锥面顶负荷中波小型发射天线
右 ． 且 占地 面 积 只有 几 十 平 方 米 ． 决 了令 人 头 疼 的 与 农 而 解
民的土地纠纷 问题 ． 无任何保 密事宜 ． 且 天线 统 调 明 了 快 捷 。
２ 锥 面 顶 负 荷 中 波 小 型 发 射 天 线 的 特 点
将 超 级 顶 负载 做 成 锥 体 形 状 ．根 据 锥 角 ２ ０ ＝９ 。 时 天 线 辐 ０
效 率 与 传 统 大 天 线 相 差 无 几 ． 而 费 用 是 传 统 天 线 的 １ ４左 ／
射 效 率 最 高 的 理 论 ． 锥 体 的 角 度 定 为 ９ 。 。这 ～ 技 术 的 应 将 ０ 用 使 天 线 高 度 大 大降 低 ．而 辐 射 效 率 却 大 大 提 高 。 二 是 利 用 了 电 磁 场 的 交 叉 理 论 。 成 锥 体 状 的 超 级 顶 负 做
（ ）小 型 天线 高 度 为 工 作 波 长 的 １ ． ２ ｍ．占 地 面 １ ／ 高 ７ 积 仅 ２ ．而 传 统 桅 杆 ／ ～ ／ 天 线 则 要 求 地 网 占地 面 １ ４ ２ 积 需 ３ ～ １。 ． 天 线 高 在 ７ ～ １０ 高 空 维 护 困难 和 危 ０ 。亩 且 ６ ｍ． ５ 险 ．且 影 响航 空 事 业 ．地 网 保 护 困 难 ．
且有 利于航空 飞行 ：
ｌ２ ｋ 共 塔 运 行 。天 调 匹 配 方 便 快 捷 ， ０ ５年 ７月 ５ ｌ Ｈｚ ２０
； ６日统调 成功 工 作 至今 ，天馈 线 系统 运行 正 常 ， 发射
：
机 工 作 稳 定
（ ）天 线 带 宽 宽 ． 波 点 电压 驻 波 比 （ Ｓ ） １ １ ． ６ 载 Ｖ ＷＲ ≤ ． 时
76M锥面顶负荷自立塔式宽频带中波发射天线介绍
• 38•本文通过介绍76m 锥面顶负荷自立塔式宽频带中波发射天线的基本情况，说明了其技术性能与特点，对比原桅杆拉线塔，自身的防雷效果好，安装维护方便，结构稳固，节约土地资源，覆盖效果好，具有良好经济效益和社会效益。
1 技术特性新型锥面顶负荷中波发射天线，天线地网占地面积小，无需拉线，可有效节约土地资源。
频带宽便于频段内各频率的天调网络阻抗配谐，天线辐射效率高，可明显提升发射效率，易实现多频共塔和数字化广播。
结构稳固，抗雷电及自然灾害能力强，便于安全使用。
1.1 总体技术指标（1）天线高度：≤76m （2）占地面积：4000m 2（3）功率等级：≤200Kw（4）频率范围：531KHz ～1602KHz （5）匹配阻抗：50Ω、75Ω、150Ω（6）驻波比:载频点VSWR <1.1（7）带宽531KHz ～1602KHz VSWR≤ 1.25 Δf≥18KHz （8）极化方式:垂直极化（9）电磁传输方式：以地波传输为主，天波传输为辅（10）电磁波辐射方向性：水平面内全方向（11）抗风及重量：风压≤0.3Kpa ，重量≤36t 1.2 对比原有桅杆拉线塔具有以下优点（1）结构稳定。
天线地座为钢筋混凝土浇筑，采用镀锌角钢架、长变细自立塔式加顶立体化锥体结构。
防锈抗腐蚀、可免漆维护，抗震抗风能力强，使用寿命长，便于安全使用维护。
（2）节约土地资源。
地网最小半径30m ，占地面积小，节约投资和大量土地资源（解决了令人头疼的土地纠纷问题），原有76m 桅杆式天线占耕地67市亩，现安装的新式天线仅占地6市亩，占地比率提升达90%，可获得良好经济效益。
（3）技术性能优越。
频带宽，效率高，有效谐振高度提升（相当于120m ），工作稳定，易实现多频共塔和数字化广播。
该天线内发射体下端接地，可提升并联天线自身的防雷效果，并且通过调节内发射体和外发射体连接的高度，可使天线的输入阻抗达到一个较理想的状态，因此天线的辐射效率得到较大改善。
一种新型中波导航天线的制作方法
一种新型中波导航天线的制作方法
这种新型中波导航天线的制作方法主要包括以下步骤：
1.准备材料。
需要准备铜板、FR4基板、导电胶水和各种金属结构的CAD设计图。
2.制作天线结构。
首先根据CAD设计图将铜板制成天线结构，并在FR4基板上绘制相应的引线和地面平面。
3.导电胶水涂覆。
将制作好的天线结构和FR4基板放置在一起，并将导电胶水涂抹在结构的导体外侧，以便与地面平面相连接。
4.连接引线。
将制作好的引线与天线结构直接连接起来，并焊接在地面平面上。
5.完成调试。
对天线结构进行调试，确保其能够实现中波导航定位的功能，并进行必要的调整和优化。
这种制作方法具有制作工艺简单，材料易获得等优点，可以有效降低中波导航天线的制作成本，提高其性能和可靠性。
同时还可以根据不同的导航系统和定位要求进行灵活设计和定制。
中波天线小型化
图 ２ 电磁 波 形成 图
根据 麦 克斯 韦 理论 和波 印亭矢 量合 成技 术 ，我 们 发明了锥面顶 负荷天线 ，原理 图见 图 ３ 。因为天线
些 定性 分析 ，利 于我 们对新 天 线的认 识就 行 了 。
下面我们介绍锥面顶 负荷 天线 ：
高 度只有 １ １ ／ ５入～１ ２ ／ ０入， 所以看成是一个点源发
线上 ， ．５×５ ／ ５ ０ ５作第二节 ， ０２ ０ ２＝ ． 如图 ５ 所示 ， 在什
此天 线是 怎样 提高 辐射 效率 的呢 ？ 么线上转 圆 ， 圆就 得用 什么线 归一 ， 归一 即除以该线
（ ）利用谐振 原理提 高天线 的 Ｑ 值 ，使锥面 顶 １ 产生 一个 高 电压来 提高发 射 电场 。 （ ２）利用不 锈钢材料 的优 良电磁 特性减 小天线
度相 比拟 的每 隔 ３。一根 的 大面 积辐射 状地 网 ，这 种天线 的发 射原理 符 合麦克 斯 韦理论 及波 印亭矢 量
射 ，所 以 当在 距离 发射
ｆ
点 一定 距离 收测 时 ，．．．．．．．．一 图 电
．
磁 波几乎 是一 个理想 的平面 波 ，如 图 ２所 示 。 、 ，
维普资讯
中波天线
瓣
————卜
＋
一一 ——●一
高 滨 王 明举
是 ，无线 电波可 以理想
【 摘 要】 本文介 绍 中波 顶锥 面发射 小天 线的原理 及 匹配 网络 的补 偿原理 。
我 国广播 工程技 术人 员，早在 七十 年代对 中波
天线 小 型化 已经做 过一 些 努 力 ，但 由于 当时现 状 ，
年１ １月，我 台投 入使用两副陕西 成阳广通 电子科技
中波发射天线的种类及其技术特点
李航标
（作者单位：新疆广电局节目传输中心 2073 台）
摘 要：当前， 我国广播事业发展趋于成熟， 中波发射天线在发展过程中扮演了极为关键的角色。 随着中波天线的种类的增多， 不同类型天线的技术特点呈现出极大的差别。本文就目前国内已知的天线类型进行了总结，并分析不同类型天线的技术特点与适 用范围。 关键词：天线广播信号；中波发射；技术特点
进行连接。同时，配置专门的调配箱或调 配室。绝缘底座的作用则是隔绝大地与塔 自身的高频信号，是中波发射天线最为重 要的部件，足够坚硬是其必备的特质。 相较于桅杆天线，其所占据的面积更 小，造型也更加具有行防腐处理可以有效解决塔身腐蚀的问 题，即使在沿海地区也可广泛使用。但该 天线底部绝缘子制作较为复杂，价格亦相 对高，易损坏又是绝缘器件最大的弊端， 导致其被并馈式自立中波塔所超越，而并 馈式自立中波塔的优势之一便在于不需要 造价昂贵的绝缘底座。 ２ 新型天线介绍 ２．１ 并馈式自立中波天线 并馈式自立中天线的支持结构较为 简单，是最为普通的自立铁塔。其能够 根据所处的实际情况设计塔架的外形及 截面。若干根导线分布在并馈式自立中 波塔的周围。其上端连接着铁塔上的平 台，下端对铁塔馈电，且其位置在铁塔 的中心底部。相较于传统的天线结构， 该天线不再采用绝缘底座，但仍需要在 铁塔下铺设地网。 并馈式天线优势分析：一是不再采 用绝缘底座、拉绳，对于其所占据面积 要求更低，从而有效地将工程的投资预 算降低；二是承受的发射功率更大，能 够达到 1 000 kW 以上；三是天线能够进 行多频工作；四是造型更为美观，能够 大大降低对周边的影响。 在国外，并馈式自立中波天线的应 用早已普及，也具有成熟的技术应用。 但在我国，其尚处于发展前期，仅有不 多的几家电台对其进行了使用。 ２．２ 锥面顶负荷中波发射小型天线 近年来，我国逐渐开始使用锥面顶
中波广播小天线技术特点及使用
中波广播小天线技术特点及使用发布时间：2023-02-03T05:51:21.449Z 来源：《科学与技术》2022年第18期作者：张谷冰[导读] 传统中波发射天线占地面积和占据空间大，张谷冰云南省广播电视局贡山中波台 673599 摘要：传统中波发射天线占地面积和占据空间大，中波小天线适合于靠近城区，发射场地小，地网铺不开的台站建设。
根据中波小天线的要求及技术特点，可以在发射场地无法满足标准化建设的情况下使用，实现中波广播发射和有效覆盖。
关键词：中波小天线辐射效果场地要求小天线地网防雷接地网设计维护保养引言近年来随着城市迅速发展，台站发射场地破坏严重，为进一步巩固中波广播的发射及覆盖，结合中波小天线的特点，可以使用小天线来代替76m、120m直立塔发射天线。
1 中波小天线技术特点1.1中波小天线简介中波小天线自立式钢结构，一般高度48m，底部绝缘，铁塔底部均设有放电球避雷装置，放电球间隙一般为2-4cm，使用时根据当地雷电情况进行调整，以保证天线正常、安全工作，铁塔底部和基础必须接地良好，铁塔的接地电阻要求小于4Ω。
一般设置在发射场地中央，位于地网中心位置，地网半径应与高度相同，如果无法满足的，最小半径不宜小于15米。
辐射特性，天线四周300米范围内不应有超过天线本身高度的高大建筑物或障碍物等。
1.2 小天线结构中波小天线主体采用自立式钢塔结构，塔体为自立式四边形角钢结构，截面为正方十字形，自下而上逐渐变细，无拉线、维护简单，主要包括发射天线、地网及馈线三大部分构成，天线使用频段为531-1602KHz，功率1-100Kw，其辐射效率较高。
1.3 工作原理中波小天线是在传统λ/4拉线塔的基础上演变而来，通过加顶、加粗天线直径而缩短天线高度，天线高度一般为18－48米，地面上占地面积约100平方米。
天线体做成四边形塔体，顶部做成指数曲线或高斯曲线锥体，其等效电路仍是一种串联谐振电路如图1（a），天线结构如图1(b)所示：1.4 中波小天线的使用天线采用了实用的自立式钢塔结构，一般比较稳固，可以根据各地不同地理环境及气候条件等因素因地制宜，设计中波塔的抗风、抗震强度。
DX-600中波发射机天线调配网络的分析与改进
DX-600中波发射机天线调配室网络的分析与改进何琳琳摘要：本文针对中波发射机天线调配室网络容易出现的不稳定因素进行分析，提出了天线调配室网络的改进方案，并介绍了改进过程中的注意事项。
关键词：中波发射机；天线；调配网络；阻抗网络分析DX-600数字全固态中波发射机天馈线系统中调配网络是馈线与发射天线连接的关键环节，发射机的稳定性和发射效果与它有着直接的关系。
763台DX-600中波发射机采用射频功放模块进行功率合成输出，其射频放大器为绝缘栅极场效应管，耐压低，容易被击穿；发射机的（电压驻波比）VSWR保护非常灵敏，遇到雷雨天气时，会出现频繁的VSWR保护。
为了提高天线调配网络的可靠性，使发射机运行在最佳状态，我们对原发射塔调配网络进行了分析，探究其存在的问题，并提出了新的改进方案。
1、DX-600中波发射机原天线调配室网络分析天线调配室内调配网络形式有多种，主要由电感线圈和真空电容组成，有T型Г型和π型等，其中Г型又分正Г型和倒Г型，Г型网络结构简单，调试方便，它具有阻抗匹配、滤波、防雷等功能，在实际网络中应用的也最多。
763台DX-600中波发射机（A02机）发射塔天线调配网络为电容接地的正“Г”型L-C网络，如图1所示。
发射塔天调网络中，网络串臂端为可调电感线圈L，并臂端为真空电容元器件，其中C1为可调真空陶瓷电容器，C2、C3、C4为固定真空陶瓷电容器。
L0为静电泄放电感，安装在天线输入端，为天调网络提供一个对地静电放电通路，即停机后，发射天线调配网络储能元件能量和雷电部分能量可通过L0泄放入地，而相对于发射机的工作频率f，其阻抗很高，呈开路状态；发射天线底部装有一对半球状金属放电球，当发射机天线遭遇雷电时，在天线底座将形成极高的电压，通过金属放电球尖端放电原理，可泄放雷击天线瞬间部分电荷能量。
为了使该天线达到定向效果，反射塔调配室内安装了无源反射器，只接一个可调电感线圈L，通过改变此电感线圈L的电抗数值来调整在主发射方向的辐射场强，使靠反射塔方向辐射最小。
一种新型中波小天线的建设与使用
一种新型中波小天线的建设与使用摘要：为了解决传统中波发射天线的拉线与地网占地面积大的现实问题，我台于2008年下半年采用了陕西广通电子有限公司生产的33米锥面顶负荷套筒式中波小天线，用做747khz、10kw固态发射机天线。
经过近半年多的安装调试，投入运行以来，已正常稳定工作两年多。
现就该天线技术特点、安装方法和使用中出现的问题及解决办法，谈谈自己的体会。
关键词：新型中波小天线小天线建设天线改进为了解决传统中波发射天线的拉线与地网占地面积大的现实问题，我台于2008年下半年采用了陕西广通电子有限公司生产的33米锥面顶负荷套筒式中波小天线，用做747khz、10kw固态发射机天线。
经过近半年多的安装调试，投入运行以来，已正常稳定工作两年多。
现就该天线技术特点、安装方法和使用中出现的问题及解决办法，谈谈自己的体会。
1 该天线的技术特点利用锥面缓变原理，降低终端反射和谐振频率，使天线的谐振点下移，从而有效降低了天线高度而不影响天线效率。
我台该天线高度仅33m，占地面积不到400㎡。
而传统桅杆1/4～1/2 天线占地面积需20000㎡～70000㎡，且天线高度在76m—150m，维护难度大，危险性高，地网保护不易。
（1）天线增益高，地波场强稳定，与传统天线相比近区场强变化不大远区辐射场强相近。
（2）天线轻便，地网小，可架设在距机房近的地面，安装简便，安全可靠。
（3）天线高度低，不易遭雷击，使发射设备更安全。
（4）电磁污染小，互藕小，对天线周围仪器设备影响小。
天线距发射机房最近20m，对机房内设备基本无影响。
（5）利用天线长细比原理，降低阻抗变化率；利用套筒天线理论，提高输入电阻和辐射电阻，降低阻抗变化率，从而提高小天线带宽。
天线带宽宽，载波点vswr≤1.1；vswr≤1.25时，带宽10khz；vswr≤1.5时，带宽20khz。
（6）天线匹配阻抗50Ω、75Ω、150Ω、230Ω可选。
2 小天线的建设根据我台实际情况，小天线选址在离机房最近距离只有20m的地方。
中波48米小天线双频共塔的预调网络设计
视听 2020.03171技术维护一、引言随着土地资源的日益紧张，中波天线已朝着小型化方向发展。
如图1所示，广西101台在639kHz 和1305kHz 的双频共塔发射中使用了48米中波小天线，该天线具有占地面积小，抗风能力强，天线辐射效果好等优点。
但由于天线小型化，天线的电气长度和有效高度都远小于工作频率的波长λ，这就造成了天线的输入阻抗呈现实部过小、虚部过大。
频率越低实部越小，如1305kHz 的天线输入阻抗实部有55.7Ω，639kHz 的天线输入阻抗实部仅有13.1Ω，阻抗实部过小会在阻塞网络上产生较大的视在功率，影响网络的稳定性。
广西雷电频繁，对天线的防雷性能要求较高。
因此本文介绍在使用中波小天线进行双频共塔发射时，如何设计预调网络解决天线防雷和低频阻抗实部过小造成阻塞网络视在功率过大的问题。
二、预调网络的设计（一） 预调网络的电路组成如图2所示，中波小天线的预调网络主要由并联的电感L1和串联的电感L2组成，两者连接成Γ形结构。
其中L1具有防雷作用，并与L2共同作用改变天线的输入阻抗：L1能同时改变天线输入阻抗的实部和虚部，L2只能改变天线输入阻抗的虚部（串联臂选择电感的原因下文介绍）。
（二）预调网络的作用中波小天线的预调网络主要三个作用：天线防雷、减小阻塞网络的视在功率、优化天线输入阻抗的虚实比。
1.天线防雷48米中波小天线自带的防雷措施是天线底部的金属放电球：天线体对地绝缘，两个放电球间隔1cm，天线体上的金属放电球通过尖端放电将雷电传导到与地线中波48米小天线双频共塔的预调网络设计韦智鹏 黄思晨 梁利君 徐永婵（广西广播电视技术中心南宁分中心）摘要：本文主要阐述使用中波48米小天线进行639kHz、1305kHz 双频共塔发射时，如何设计预调网络提高天线的防雷效果，优化天线输入阻抗的虚实比，提高低频信号阻抗的实部以减小阻塞网络的视在功率，并通过smith 圆图软件进行精细的参数调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型中波小型发射天线
[摘要]本天线将传统理论提出的小天线，套筒天线、折叠振子天线、锥面天线及多重调谐天线相融合，利用现有世界上提出的新的天线理论作参考而成功研制的一种高效率、宽带宽的小天线。
[关键词]新型；中波；天线
中图分类号：tn822+.2 文献标识码：a 文章编号：1009-914x （2013）12-0053-01
随着科学技术的发展，出现了一种小型中波发射天线，它不仅投资小、减少了天线的占地面积，其发射效果也不逊色于传统的发射天线。
大家都知道传统的中波天线，其高度一般在0.25λ-0.53λ之间，且敷设有与天线高度相比拟的每隔3度的大面积辐射状地网，这种发射天线的机理符合麦克卫斯理论及波印亭矢量，即利用全开放式电容（分布参数）进行发射。
在天线体上形成电压最大点及电流最大点而向外辐射电磁波，靠电场和磁场的交替变化在空间形成电磁波，所以在天线周围形成了一个很大的感应场，电台、电器设备之间，相互干扰严重。
天线的输入阻抗与发射机不匹配在天调室内加阻抗匹配网络。
如图1所示。
下面我们介绍小型发射天线（锥面顶负荷天线）
我们知道天线是一个换能装置，一个好的天线就是能高效的将各信号源提供的电能转换成电磁能发射与空间。
目前可以被接受的一种新理论是，无线电波可以理想的设想成为由一对横向交替的场来
产生，这两个场就是电场和磁场，这两个场在空间以光速传播，且几何上是正交的，时间相位上是绝对同步的，对于一个小于1/4λ的天线系统，我们可以看成是点源辐射。
所以当在距离发射点一定距离收测时，电磁波几乎是一个理想的平面波。
如图2所示。
根据麦克斯韦理论和波印亭矢量合成技术，因为小型天线高度只有1/5λ-1/20λ，所以看成是一个点源发射天线，天线利用上锥体产生一个电场，用垂直发射产生一个磁场，电场和磁场在天线周围同步的正交的产生形成电磁波，与空间波阻抗进行匹配，所以此天线感应场很小，大部分都是辐射场。
下面我们看看此天线是怎样提高辐射效率的。
1、利用谐振原理，提高天线的q值使锥面顶产生一个高电压来提高发射电场。
2、利用不锈钢材料的优良电磁特性减小天线的涡流产生的磁损提高磁场效率。
3、利用圆锥面顶的缓变原理压缩电磁波，使天线以地波传输为主，天波传输为辅，来提高接受场强。
4、利用锥面顶与垂直发射体的综合特性阻抗的降低，使天线体易与发射机匹配。
5、利用敷设小地网，增设天线高频地的方法，降低地阻提高辐射效率。
6、利用玻璃钢优良的高频特性做支撑体及介质来增大天线的电容量，降低容抗来提高发射天线的效率。
通过下列方法降低了天线高度。
1、利用分布参数与集总参数相结合的方法给天线底部加载来降低高度。
2、利用锥面顶负荷的缓变原理使天线的高度降低。
3、利用玻璃钢高的介电常数，增加天线的电容值，降低天线容抗来降低
天线高度。
一种新的天线，要与发射机得到良好的匹配，匹配网络的设计很关键，此天线设计的网络不但有阻抗匹配功能而且有移相功能、带宽补增功能及防雷功能。
本电路的匹配电路与传统天线一样，以下主要介绍带宽补偿原理及防雷措施。
1/4λ天线在开路或短路时，引入的电抗分量是与频率有关的，假如碰巧与负载特性的电抗分量变化趋势相反，则可起到补偿作用。
以4︰1阻抗变换为例，将12.5ω变换成50ω，经25ω特性阻抗做二级变换。
首先在阻抗圆图上找到归一化的12.5ω，12.5/50=0.25，将50ω为底的0.25换底到25ω线上，0.25×
50/25=0.5作第二节，如图5所示，在什么线上转圆，圆就得用什么线归一，归一即除以该线的特性阻抗z或乘以该线的z为底，在不同的线上转圆，圆就随时改变归一状态，简称换底，然后转到1/4λ第三点，此时得到了25ω线上的z点，换底到50ω，即得第四点，此时就匹配了，仅为本频，不必转圆，转圆图的目的是为了计算阻抗带宽曲线，对于f0±δf，如上法就得到图7的阻抗曲线。
图6是未经匹配的负曲线，图七是经过匹配后的曲线。
由图7可以看出，低频偏感性，高频偏容性，此时在其高阻抗端串入一段λ/4开路线，相当于串联谐振电路，即可得到补偿作用，串联线的特性zs=zt（n-1），n为变阻抗比，也可以在低阻抗端加并联补偿网络，即并联谐振电路，并联一段1/4λ的终端短路线zp zp=zt（n-1）
显然，若两项补偿都加上带宽将更宽，电抗分量减小
防雷措施：
1、雷电特性：
电流脉冲峰值可达数十到数百ka。
脉冲宽度为：20μs--100μs。
脉冲上升时间：5μs。
主放电时间为：30μs--50μs。
主放电梯度可达200kv/μs。
2、放电措施：
利用μh级电感线圈泄放雷电的直流成分。
利用pf电容隔断天线与发射机的直流通路。
利用石墨放点球泄放雷电的脉冲峰值电流。
利用移相网络延迟其对发射机的影响。
小天线的技术参数：发射功率：100w—200kw。
频率范围：530—1610khz。
输入阻抗：50ω--230ω任选。
工作带宽：vswr≤1.2时，δf≥20khz。
vswr≤1.25时，可满足数字广播的要求。
指定频率驻波比：vswr<1.1。
极化方式：垂直极化。
方向性：水平面内全向。
增益：（相对于λ/4直立天线）0—0.3db。
电磁波传播方式：地波传输为主。
地网占地面积：≤200平方米。
地面占地面积：<30平方米。
天线高度：<25米。
重量：3—4t。
抗风能力：10级。
