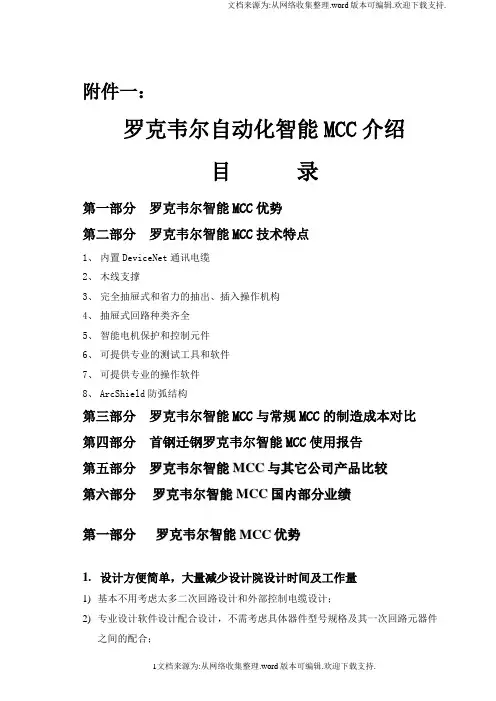

附件一：

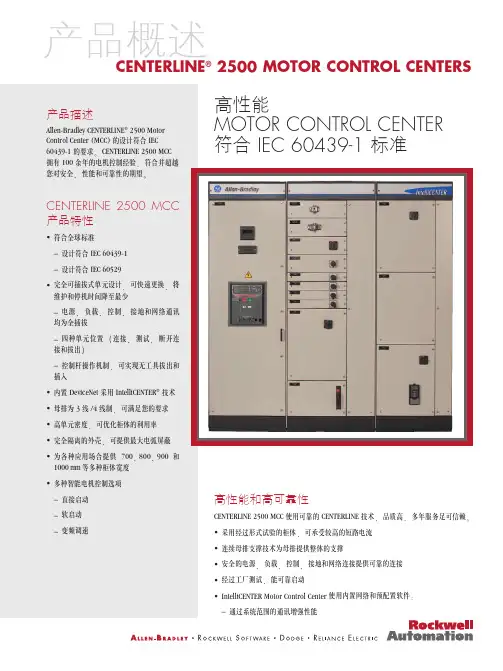

罗克韦尔自动化智能MCC介绍
目录
第一部分罗克韦尔智能MCC优势
第二部分罗克韦尔智能MCC技术特点
1、内置DeviceNet通讯电缆
2、木线支撑
3、完全抽屉式和省力的抽出、插入操作机构
4、抽屉式回路种类齐全
5、智能电机保护和控制元件
6、可提供专业的测试工具和软件
7、可提供专业的操作软件
8、ArcShield防弧结构
第三部分罗克韦尔智能MCC与常规MCC的制造成本对比第四部分首钢迁钢罗克韦尔智能MCC使用报告
第五部分罗克韦尔智能M C C与其它公司产品比较
第六部分罗克韦尔智能M C C国内部分业绩
第一部分罗克韦尔智能M C C优势
1.设计方便简单，大量减少设计院设计时间及工作量
1)基本不用考虑太多二次回路设计和外部控制电缆设计；
2)专业设计软件设计配合设计，不需考虑具体器件型号规格及其一次回路元器件
之间的配合；
2.安装调试简单省时，可靠性高
1)MCC基本没有控制电缆，因此可以减少施工量和80％控制电缆和电缆桥架数
量。

2)不需要对系统进行打点，可以大大减少调试时间。

3)不需要PLC I/O端子柜及中间继电器柜，可以大大减少故障点。

4)防护等级高与普通低压柜及普通MCC柜，能过适应恶劣环境。

3.运行
1)智能器件的超强保护及预报警功能，确保系统运行正常；
2)不需要PLC I/O端子及中间继电器及大量硬接线，大大减少故障隐患，保证安全
运行。

4.维修
1)智能器件的应用使系统维护变被动维护或定期检修为主动维护和预防性维护；
2)所有元器件正面安装，便于维护；
3)智能器件的更换不需要重新设置（只有DeviceNet有该功能）。

5.管理及控制一体化，实现整体信息化
1)设备网（DEVICE NET， IEC及国家标准)为实时网络，可以实时上传数据。

2)远程实时监控MCC运行。

通过三网集成，无缝连接（Net Links）技术将设备层
信息集成至车间，工厂直至企业层。

3)为生产执行系统(MES)，电脑化维修管理系统（CMMS），企业资产管理
（EAM）及企业资源管理(ERP) 系统提供极其便利的管理，监控一体化信息平台。

大大节省管理信息化投资。

4)提供实时监控软件，可以内置入上位监控软件（RSVIEW32，不需要单独制作监
控画面。

6.节省一次投资，维修，运营总体费用(TCO)
1)总投资与常规独立的马达控制中心, 变频器和软起动器及 PLC构成的总控制系统
相当。

a)一体化成套变频器和软起动器及控制器。

节省成套费用。

b)相同单元可完全替换(二次回路统一), 节省备件。

c)大量减少PLC系统的I/O量。

d)节省大量控制电缆。

e)增加智能器件及DEVICENET 网络费用。

2)可以提供预报警功能。

通过预报警门限设定，我们可以在系统出现正式报警信息之前提供预报警信息，使我们变过去被动维护为主动维护，主要分两种内容：
f)电气预报警：通过智能终端采集电机内部参数提供预报警信息；
机械旋转设备：通过状态监测（XM）模块采集机械设备振动频率等信息进行分析，预报设备故障。

改被动性维修，预防性维修为预测性（主动）维修打。

提高系统可靠性, 减少停机照成的损
第二部分罗克韦尔智能MCC技术特点
1. 内置DeviceNet通讯电缆
DeviceNet是经过实践检验的开放的网络
评价标准DeviceNet
吞吐量500 kbps 的通讯速率
成本/节点由于CAN芯片产量很大，可以从多家芯
片制造商进行选择，保证了较低的节
点成本。

抑制典型MCC柜内噪声的能力工业应用证实了的噪声抑制能力
适合于靠近动力电缆安装的通讯电缆1类/8安培/600伏扁平型或者圆形电缆
为供应商和最终用户广泛接受的网络技术超过400家产品供应商，超过100万点的安装实例
干线电缆和分支线电缆均在隔板后进行隔离–避免在安装和维护过程中可能造成的通讯电缆的损坏。

在分支线上独立的，易于连接的设备连接端口。

这种理想的配置形式提供了独立的端口，易于连接，大大简化了安装、抽出、重新布置、添加抽屉单元的操作。

这种结构取代了雏菊链连接形式，避免了添加或者减少MCC单元所可能造成的通讯链中断影响下游单元中的设备
2. 母线支撑
一体化的母线支撑板分别用于支撑水平主母线，固定垂直母线。

由于垂直母线是由一体化的母线支撑板连续可靠固定， 保证在发生短路垂直母线不发生影响正常使用的变形。

DeviceNet 网络接头
DeviceNet 网络干缆
一体化的母线支撑板
短路电流会产生很
大的电磁力,点状
支撑结构更容易使
母排变形
3. 完全抽屉式和省力的抽出、插入操作机构
抽屉式结构有四个明显标示的操作位置，并可分别锁定。

连接—主回路、控制、网络和接地处于连接状态
测试—主回路处于断开状态，控制、网络和接地处于连接状态
断开—各部分均已断开无连接
抽出－抽屉单元从柜子中抽出
4. 抽屉式回路种类齐全
罗克韦尔自动变频器、软起器的卓越性能，罗克韦尔的MCC柜内的变频器、软起器可以做出抽屉式结构，方便用户的安全、调试、维修、更换等，当然也包括其它的回路类型如直接起动（DOL）、正反转（DOLR）等等。

5. 智能电机保护和控制元件
罗克韦尔自动化公司提供全面的电机保护和控制元件，包括E3、E3 plus, E1、E1 plus、DSA、PowerFlex 系统变频器、SMC 系统低压软起器，所有元件有DeviceNet通讯接口，支持ADR（元件自动替换功能）。

可连接在同一个网段上，并可利用AB 的Rslogix 5000 PLC编程组态软件进行编程、参数修改等。

E3智能电机保护器摒除常规的电流互感器测量方法， E3采用霍尔元件测量电流其测量精度与电流的大小和频率无关，可精确测量低载电流和起动电流，为电机提供更加可靠的保护
6. 可提供专业的测试工具和软件
罗克韦尔自动化提供免费软件RSNetWorx for DeviceNet 具有如下优点: -用于最小化调试一个系统的初始化启动时间, 节省项目成本
-调试和解决网络设备问题, 由此减少网络故障时间和相关成本
-检测网络设备需要的预防性维护, 避免系统瘫痪
Network Media Checker 用于测试安装的网络电缆是否断路和短路, 显示电缆断路和短路的距离, 识别和显示未接线的连接器, 测试全部电缆长度, 包括干线和支线。

可见专业工具对于智能MCC 的调试和维护是非常重要的。

7. 可提供专业的操作软件
智能MCC能提供非常丰富的测量和诊断信息，需要一个功能强大的操作软件帮助调试、设置MCC，同时显示相应的参数、报警信息、故障信息。

罗克韦尔自动化提供的专门的软件，提供马达控制中心和相关设备的监视窗口。

MCC软件减少了代价不菲的 MCC监视画面软件的开发费用，提供了即插即用的解决方案，即便是计算机新手一样能够应付自如。

下列要点给出了典型的集成智能型MCC软件的基本要求。

✓熟悉的操作环境–软件运行在应用最为普遍的Windows操作系统下，保证操作的简单性。

✓包含了初始化MCC所必需的特殊的文档资料- 每台MCC都是独一无二的。

一旦安装完毕，应用程序应当能够调用特定的信息，调出与这台MCC相关的应用画面。

✓起动网络通讯 - 组态并建立一个一体化的通讯网络通常是一件非常耗时的事情。

但是在理想情况下，MCC制造商把用户特定的信息（根据用户定制或者标准的图纸），如节点地址、波特率等，下载到MCC产品中，然后对整个系统进行功能和通讯的准确性进行测试。

在安装MCC 和软件时，用户只需要恢复原来的系统配置，使用软件来对预先组态好的设备进行轮询，并和用户数据库中的设备信息进行匹配。

✓显示预先组态的画面，提供最为常见的参数 - 智能MCC软件可提取用户定义的数据文件，显示相关画面，下述预定以的软件画面非常有帮助：❖正面视图 - 提供MCC 排布的实际布置形式，显示单元类型、铭牌信息、或者单元的状态。

❖单元视图 - 提供单元和网络设备的动态信息。

最感兴趣的参数预先设置在画面中，在需要的时候可以进行修改。

数据在画面上可用数
字、模拟表头或者趋势图进行显示。

❖事件纪录 - 自动记录预设置或者用户定义的故障和报警信息，保持维护活动和设备更新的记录。

❖电子表格视图 - 比较理想的信息浏览工具。

可以对相关的数据进行排序和过滤。

✓在网络的任何一个层次上都可以进行数据存取-用户能够在任何一个层次的网络接入来读取MCC数据，例如 DeviceNet，ControlNet或者Ethernet。

这一特性赋予用户极大的灵活性，即在不同的地点接入移动维护终端，或者是中控室，或者是工程师站。

✓包含所有和用户相关的文档-综合的文档库软件提供了完整的文档集，用以最大限度地减少故障出现时找不到元件手册的情况。

数据库允许用户添加或者改变，尤其是接线图。

这些文档包括：
❖单元接线图
❖MCC 柜面布置图
❖产品用户手册
❖备品备件列表
8. ArcShield 防弧结构
采用ArcShield技术的Centerline 2500 MCC，当柜内发生燃弧故障时产生的巨大
压力不会将柜门打开，能够最大程度地保护操作人员的人身安全。

压力释放机构示意较图
Pressure-Relief Top Plate
Arc shield警告标签
PROSPECTIVE CURRENT, I p arc≤ 65kA
ARC DURATION, t arc≤ 300ms
OPERATIONAL VOLTAGE, U e≤ 415 V
ARC PROOF ASSEMBLY
WARNING
DOORS AND COVERS MUST BE
PROPERLY CLOSED, LATCHED, AND
SECURED.
REFER TO PUBLICATION 2500-IN001.
ASSEMBLY MUST BE INSTALLED PER
MANUFACTURER’S INSTRUCTIONS
ASSEMBLY WILL NOT FUNCTION AS
ARC PROOF IF ABOVE GUIDELINES ARE
NOT FOLLOWED.
FAILURE TO FOLLOW THESE GUIDELINES
COULD RESULT IN SEVERE INJURY OR
ArcShield Rating Label
PERSONAL AND ASSEMBLY PROTECTION UNDER ARCING
CONDITIONS HOT GASES MAY BE EXHAUSTED IF AN INTERNAL
ARCING FAULT OCCURS.
41006-404-01 (1)
WARNING
Top Plate Pressure Relief
Label
DO NOT REMOVE
BRACKET MUST BE INSTALLED
DURING OPERATION
Frame-Mount Stiffener Bracket Label
41006-405-01 (1)
ArcShield Logo for Top Horizontal Wireway Cover ArcShield logo is applied to the lower-left
corner of the top horizontal wireway cover
logo.
第三部分罗克韦尔智能M C C与常规M C C成本对比
表一：
常规MCC AB智能MCC 材料成本
MCC柜体1．24个电机回路，
2．抽屉式，
3．每个电机控制信号包括
DO:
电机启动，
电机停止，
启动指示，
停止指示，
电机故障指示，
DI
:电机故障
成本：
￥35,000
1．24个电机回路，
2．抽屉式，
3．无需控制信号线，
4．状态通过通讯在中控式集中
显示
成本：
￥65,000
控制电线/电缆1．控制电缆截面1.5MM2，
2．电气室至中控室距离平均为70M，
3．电缆为12芯阻燃，15元/米，
4．每柜需24根电缆对应相同数量电机回路。

成本：
24×70×15＝￥25,200
1．平均每20面柜子需一根通讯
电缆，70M长，10元/米。

2．通讯网关1块15000元/块。

成本：
（70×10＋15000）/20＝￥785
电缆沟槽/管1．电气室内20面MCC柜电缆共用一电缆桥
架，500元/米，
2．电气室到中控室距离平均70米。

成本：
500×70/20＝￥1,750
1．仅少量通讯电缆，无需单独
敷设电缆桥架，
2．或敷设轻载型单层电缆桥架
200元/米。

成本：
200×70/20＝￥700
端子，中间继电器柜1．每柜24电机回路，
2．每回路5路DO输出，需5只欧姆拉继电器
35元/只，
3．每回路需10个凤凰端子1元/只（未考虑继
电器柜壳成本）。

成本：
24×（5×35＋10）＝￥4,440
1．无需继电器柜
成本：
￥0
PLC/DCS设备1．每柜24电机回路，
2．每回路需5路DO输出（启动及指示灯，停
止及指示灯，故障指示灯，,
3．1路DI输入（电机故障）。

4．PLC模板为32路DI/DO,
85元/路
成本：
24×6×85＝￥12,240
1．每柜24电机回路，
2．每回路需1点DI输入，做为
智能保护器故障指示。

3．PLC模板为32路DI，85元/
路。

成本：
24×85＝￥2,040
成本总计
￥78,630 ￥68,525
根据表一：
使用常规M C C方案,则每面M C C及相关成本估算如下：
MCC柜体单价＋电线/电缆＋电缆沟槽/管＋端子，中间继电器柜＋PLC/DCS设备＋＝35,000＋25,200＋1,750＋4,440＋12,240
＝78,630（元）
使用A B智能M C C方案，则每面M C C及相关工程成本估算如下：
MCC柜体单价＋电线/电缆＋电缆沟槽/管＋端子，中间继电器柜＋PLC/DCS设备＋＝65,000＋785＋700＋0+2,040
＝68,525（元）
常规MCC AB智能MCC
生产人员成本
使用常规MCC时，在每个电气室需1～2名人员。

5万元/人年，预计 50电气维检人员。

成本：
50×5＝250万元高度信息化和智能化，人员预计10名电气维检人员。

5万元/人年。

成本：
10×5＝50万元
根据表二：
使用常规M C C方案，则每年生产维检人员成本估算如下：
＝50×5
＝250（万元）
使用A B智能M C C方案，则每年生产维检人员成本估算如下：
＝10×5
＝50（万元）
综合上述：
从每面M C C及相关工程成本，和每年生产维检人员成本考虑，使用A B智能器件的M C C均能节省投资，并且将电气控制技术水平提高到一个全新的高度。

第四部分首钢迁钢2160热连轧公辅智能MCC使用报告
方案国内组装智能MCC
总计RMB1988万（人民币壹仟玖佰捌拾捌万整）包含智能软启动器，变频器
和PLC控制系统（约200万）。

投产日期2004年
采用智能MCC系统后，相比原常规MCC及PLC柜设计，节省总计RMB271万。

分项如下：
1．节省PLC柜及相应成套费计RMB142万。

2．节省电缆及施工（敷设、打点及校线）费用，总计RMB129。

另：电气值班巡检人员由70人降到12人，年节约直接费用300万元。

：
序号
图号工艺区
设备名
称
型号规格
原图
数量
RA方案数
量
备注
1 X5112D3 粗轧区智能MCC INTELLICENTER 31 33
2 X5117D2 粗轧区智能MCC INTELLICENTER 31 31
3 X5113D3 精轧区智能MCC INTELLICENTER 23 25
4 X5113D23 精轧区智能MCC INTELLICENTER 10 12
5 X5113D5 精轧区智能MCC INTELLICENTER 14 14
6 X5117D13 精轧区智能MCC INTELLICENTER 8 8
7 X5115D4 卷取区智能MCC INTELLICENTER 16 16
8 X5117D24 卷取区智能MCC INTELLICENTER 11 11
9 X5103D1 水系统智能MCC INTELLICENTER 45 53
10 X5103D9 水系统智能MCC INTELLICENTER 13 13
11 X5103D13 水系统智能MCC INTELLICENTER 16 18
12 X5102D1 制冷站智能MCC INTELLICENTER 5 5
小计223 239
注释：
罗克韦尔智能化MCC专利技术，动力母线置于柜体中央部位，便于日后维护，每组母线桥均需要配置专用母线桥连接柜，确保短路容量等同于MCC主体柜，总计增加母线桥连接柜16面；另总柜体数量中包括9面PLC控制柜。

第五部分：罗克韦尔智能M C C与其它公司产品比较
比较内容罗克韦尔自动化ABB 施耐德
技术特点是否智能柜是否否
针对智能MCC
的CCC认证
有无无
执行标准NEMA IEC IEC
内置通讯总线国标GB
DEVICENET
无无
电机保护方式全方位智能保护，提供预报
警功能和预测性维修
普通热继保护普通热继保护
资产管理功能提供无无
继电连锁回路简单并网络化硬接线，复杂硬接线，复杂
施工电缆少，仅保留动力电缆及通讯
网线
多，动力及大量控
制电缆
多，动力及大量
控制电缆
在线图纸及操
作手册
有无无
备件更换时自
动设定功能
有无无
综合评价优秀一般一般
备注含智能软启动器及变频器含智能软启动器及
变频器含智能软启动器及变频器
第六部分国内部分业绩
序号名称项目投运时间1武汉钢铁集团高炉连铸生产线1998 2宝山钢铁公司冷扎2000 3上海英特尔有限公司芯片生产线2002
