数字电压表的使用
单片机课程设计-数字电压表
目录1 引言 (1)2设计原理及要求 (2)2.1数字电压表的实现原理 (2)2.2数字电压表的设计要求 (2)3软件仿真电路设计 (3)3.1设计思路 (3)3.2仿真电路图 (3)3.3设计过程 (3)3.4 AT89C51的功能介绍 (4)3.4.1简单概述 (4)3.4.2主要功能特性 (5)3.4.3 AT89C51的引脚介绍 (5)3.5 ADC0808的引脚及功能介绍 (7)3.5.1芯片概述 (7)3.5.2 引脚简介 (7)3.5.3 ADC0808的转换原理 (7)3.6 74LS373芯片的引脚及功能 (8)3.6.1芯片概述 (8)3.6.2引脚介绍 (8)3.7 LED数码管的控制显示 (8)3.7.1 LED数码管的模型 (8)3.7.2 LED数码管的接口简介 (9)4系统软件程序的设计 (10)4.1 主程序 (10)4.2 A/D转换子程序 (10)4.3 中断显示程序 (12)5电压表的调试及性能分析 (13)5.1 调试与测试 (13)5.2 性能分析 (13)6电路仿真图 (14)7总结 (15)参考文献 (16)附录1 源程序 (17)附录2 仿真原理电路 (23)1 引言随着微电子技术的不断发展，微处理器芯片的集成程度越来越高，单片机已可以在一块芯片上同时集成CPU、存储器、定时器／计数电路，这就很容易将计算机技术与测量控制技术结合，组成智能化测量控制系统。
数字电压表（DigitalVoltmeter）简称DVM，它是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。
与此同时，由DVM扩展而成的各种通用及专用数字仪器仪表，也把电量及非电量测量技术提高到崭新水平。
本章重点介绍单片机A/D 转换器以及由它们构成的基于单片机的数字电压表的工作原目前，由各种单片A/D 转换器构成的数字电压表，已被广泛用于电子及电工测量、工业自动化仪表、自动测试系统等智能化测量领域，示出强大的生命力理。
第5章数字电压表
∫
代入
T2 UX = Ur T1
第18页
电子测量原理
二、A/D转换原理 2. 双积分式ADC （2） 工作过程
5.4 直流电压的数化测量与A/D转换
③对参考电压反向定值积分（t2～t3） 由于T1、T2是通过对同一时钟信号（设周期T0）计数 得到（设计数值分别为N1、N2），即T1 = N1T0，T2 = N2T0， 于是 N2 UX = Ur = eN2 N1 e=
第12页
…
…
A/D 转换 结果 N
电子测量原理
二、A/D转换原理 1. 逐次逼近比较式ADC （2） 原理框图
5.4 直流电压的数化测量与A/D转换
SAR的最后输出即是A/D转换结果，用数字量N表示。
最后的D/A转换器输出已最大限度逼近了Ux，且有：
A/D转换结果的数字量 A/D输入电压
UX =
N ×Ur 2n
二、A/D转换原理 1. 逐次逼近比较式ADC （2） 原理框图
+
5.4 直流电压的数化测量与A/D转换
UX
¯
比较器
逐次逼近移位 START 寄存器（SAR） MSB
2-1 LSB 2-n D/A转换器
CLK
图中： SAR为逐次逼近移位寄存器，在时钟CLK作用下，
对比较器的输出（0或1）每次进行一次移位， 移位输 出将送到D/A转换器，D/A转换结果再与Ux比较。
读数误差 满度误差
显示位数1999/2000个字求得
=±（%+% Um ） UX UX 其中：UX为被测电压读数；Um为满刻度值。 示值（读读数）相对误差： =
数字智能仪表电压表安全操作及保养规程
数字智能仪表电压表安全操作及保养规程1. 引言数字智能仪表电压表是一种用于测量电路中电压的仪器。
本文档旨在提供数字智能仪表电压表的安全操作和保养规程，以确保用户在操作过程中的安全，并延长仪表的使用寿命。
2. 安全操作规程2.1. 电源接入在进行任何操作之前，确保仪表已正确地接入电源。
请按照以下步骤进行：1.检查电源线和插头是否完好无损。
2.将电源线插头插入可靠的电源插座。
3.确保电源开关处于关闭状态。
4.检查仪表的电源指示灯，确保它已处于关闭状态。
2.2. 测量电压在测量电压之前，请遵循以下步骤：1.确保仪表电源已打开并正常工作。
2.选择正确的电压测量范围。
在选择测量范围时，应考虑待测电压的预估值，并选择比该值稍高的范围。
3.将测量探头正确连接到仪表的测量端口上。
4.将仪表的测量探头分别连接到待测电路的相应接线端点上。
5.读取仪表上的电压数值并记录。
2.3. 安全操作注意事项为确保安全操作，请注意以下要点：1.仅在合适的工作环境下使用仪表，确保工作区域干燥，稳定，并远离易燃或易爆物品。
2.在使用仪表过程中，避免任何物体以及自己的身体接触电路和电压部分。
3.严禁在电路仍然通电的情况下对仪表进行维修或更换部件。
4.当使用交流电源测量电压时，确保选择正确的交流电压测量范围。
5.当使用直流电源测量电压时，确保选择正确的直流电压测量范围。
3. 仪表保养规程为延长数字智能仪表电压表的使用寿命，请按照以下保养规程进行：3.1. 清洁定期清洁仪表外壳和显示屏以去除灰尘和污渍。
使用柔软的干净布轻轻擦拭表面，避免使用化学清洁剂或湿布。
对于显示屏，可以使用专门的屏幕清洁剂和柔软的布进行清洁。
3.2. 避免高温和湿度仪表应存放在干燥、通风和恒温的环境中，避免长时间暴露在高温或高湿度的环境中。
高温和湿度可能会对电子元件和显示屏造成损害。
3.3. 正确存放当仪表暂时不使用时，应正确定放在防尘、防湿和防震的仪表箱中。
同样，避免将仪表放在易燃或易爆的物体附近，以确保安全。
数字电压表说明书
湄洲湾职业技术学院数字电压表说明书系别：自动化工程系年级：10级专业：电气自动化姓名：林敬学号：1001010117导师姓名：明雄职称：讲师2013年5月25日目录1.前言12.系统设计技术参数要求 (2)3.系统设计 (3)3.1系统设计总体框图 (3)3.2 各模块原理说明 (3)3.2.1 AT89S51模块.......................... 错误！未定义书签。
3.2.2 ADC0804模数转换模块 (4)3.2.3 四位数码管显示模块 (5)3.3 系统总原理图说明 (6)3.4 系统印刷电路板的制作图 (6)3.5 系统的操作说明 (6)3.6 系统操作注意事项 (6)参考文献 (7)致谢词 (8)附录 (9)附录一：电路总原理图 (9)附录二：印刷电路板原理图 (10)附录三：元件清单 (11)1.前言单片机是在一块半导体材料上集成了CPU、存储器、I/O接口等各种功能部件，具有体积小、功耗低、价格便宜、功能强、可靠性好和使用方便灵活的特点。
随着以半导体集成电路为中心的微电子技术的进步，单片机在工业控制、数据采集、智能化仪表、办公自动化以及家用电器等各个储藏中得到了越来越广泛的应用。
数字电压表(DigitalVoltmeter简称DVM) 是采用数字化测量技术，把连续的模拟电压量转换成不连续、离散的数字化形式并加以显示的仪表。
传统指针式电压表功能单一、精度低，难于满足数字化时代的需求，采用A/D 转换器和单片机构成的数字电压表，由于具有测量精度高, 抗干扰和可扩展能力强, 以及集成性能好等优点，目前已被广泛应用于电子及电工测量 ,工业自动化仪表、自动测试系统等智能化测量领域。
2.系统设计技术参数要求该简易电压表对输入0~5V的模拟电压进行测量和数据显示（要求使用ADC0804）。
具体设计要求是：（1）实现电压表的电源自检显示。
（2）实现电压表的电压测量功能（电压范围为：0~5V）。
220电源怎么测量电压

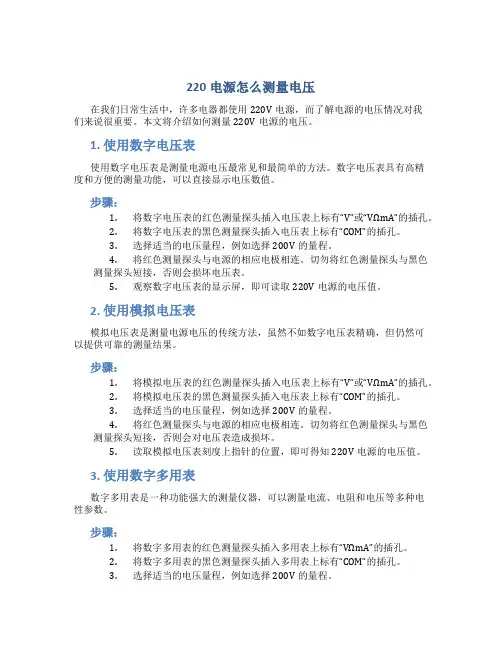

220电源怎么测量电压在我们日常生活中，许多电器都使用220V电源，而了解电源的电压情况对我们来说很重要。
本文将介绍如何测量220V电源的电压。
1. 使用数字电压表使用数字电压表是测量电源电压最常见和最简单的方法。
数字电压表具有高精度和方便的测量功能，可以直接显示电压数值。
步骤：1.将数字电压表的红色测量探头插入电压表上标有“V”或“VΩmA”的插孔。
2.将数字电压表的黑色测量探头插入电压表上标有“COM”的插孔。
3.选择适当的电压量程，例如选择200V的量程。
4.将红色测量探头与电源的相应电极相连。
切勿将红色测量探头与黑色测量探头短接，否则会损坏电压表。
5.观察数字电压表的显示屏，即可读取220V电源的电压值。
2. 使用模拟电压表模拟电压表是测量电源电压的传统方法，虽然不如数字电压表精确，但仍然可以提供可靠的测量结果。
步骤：1.将模拟电压表的红色测量探头插入电压表上标有“V”或“VΩmA”的插孔。
2.将模拟电压表的黑色测量探头插入电压表上标有“COM”的插孔。
3.选择适当的电压量程，例如选择200V的量程。
4.将红色测量探头与电源的相应电极相连。
切勿将红色测量探头与黑色测量探头短接，否则会对电压表造成损坏。
5.读取模拟电压表刻度上指针的位置，即可得知220V电源的电压值。
3. 使用数字多用表数字多用表是一种功能强大的测量仪器，可以测量电流、电阻和电压等多种电性参数。
步骤：1.将数字多用表的红色测量探头插入多用表上标有“VΩmA”的插孔。
2.将数字多用表的黑色测量探头插入多用表上标有“COM”的插孔。
3.选择适当的电压量程，例如选择200V的量程。
4.将红色测量探头与电源的相应电极相连。
切勿将红色测量探头与黑色测量探头短接，否则会对多用表造成损坏。
5.观察数字多用表的显示屏，即可读取220V电源的电压值。
注意事项在测量220V电源电压时，需要注意以下事项：1.选择合适的测量仪器，如数字电压表、模拟电压表或数字多用表。
数字电压表
数字电压表一、 实验目的1.掌握数字电压表的设计、组装与调试方法。
2.熟悉集成电路MC14433，ULM2003，CD4511和LM385(2.5V)的使用方法，并希望其工作原理。
二、 设计内容及要求1.设计数字电压表电路 2.测量范围：直流电压0V ～1.999V ，0V ～19.99V ，0V ～199.9V ，0V ～1999V 。
3. 组装调试213位数字电压表。
4.画出数字电压表电路图，写出总结报告。
5.选出内容：自动切换量程。
三、 数字电压表的基本原理数字电压表是将被测模拟量转换为数字量，并进行实时数字显示。
该系统（如图13-1所示）可采用MC14433－213位A/D 转换器、MC1413七路达林顿驱动器阵列、CD4511BCD到七段锁存－译码－驱动器、能隙基准电源MC1403和共阴极LED 发光数码管组成。
图13-1 213位双积分型数字电压表电路原理图 本系统是213位数字电压表，213位是指十进制数0000～1999，所谓3位是指个位、十位、百位，其数字范围均为0～9。
而所谓半位是指千位数，它不能从0变化到9，而只能由0变到1，即二值状态，所以称为半位。
各部分的功能如下：213A/D 转换器：将输入的模拟信号转换成数字信号。
基准电源：提供精密电压，供A/D 转换器作参考电源。
译码器：将二－十进制（BCD ）码转换成七段信号。
驱动器：驱动显示器的a ，b ，c ，d ，e ，f ，g 七个发光段，推动发光数码管（LCD ）进行显示。
显示器：将译码器输出的七段信号进行数字显示，读出A/D 转换结果。
工作过程如下：213数字电压表通过位选信号DS1～DS4进行动态扫描显示，由于MC14433电路的A/D 转换结果是采用BCD 码多路调制方法输出，只要配上一块译码器，就可以将转换结果以数字方式实现四位数字的LED 发光数码管动态扫描显示。
DS1～DS4输出多路调制选通脉冲信号，DS 选通脉冲位高电平，则表示对应的数位被选通，此时该位数据在Q0～Q3端输出。
电压表的使用方法_数字电压表的使用方法图解
电压表的使用方法_数字电压表的使用方法图解
电压表是一种进行电压大小测量的仪表产品，具有性能稳定、测量精确度高、维护简便、可靠性高、使用灵活等优点。
用户使用产品时需要掌握正确的使用方法，下面小编就来具体介绍一下电压表正确使用方法，希望可以帮助到大家。
电压表的使用方法一、电压表的连接方法：
（1）：观察指针是否指在“零”刻度线处，若没有，需要调节调零按钮先将指针调“零”。
（2）：电压表必须和被测用电器并联。
注意
1、如果电压表和被测用电器串联，会导致电压表的示数等于电源电压，小灯泡不发光。
2、可以将电压表直接接在电源两级之间，这样可以测出电源的电压值。
（3）必须让电流从电压表的正极（红色接线柱）进入，再从负极（黑色接线柱）流出。
注意：如果电压表的正负极接反，指针会反转。
（4）：必须正确选择电压表的量程。
注意：
1：再能估测电压大小的情况，先估测，在选择合适的量程。
2：无法估测时，利用试触法选量程。
试触法选量程的具体操作方法：
（1）：首先接0—15v的量程，将开关迅速闭合并断开，眼睛观察指针是否超过最大量程的刻度线，若超过需要换用更大量程的电压表。
（2）：如果指针的偏转没有超出量程，但电压表示数大于3v，应接0—15v 的量程。
（3）：如果电压表示数小于3v，应接0—3v 的量程。
二、电压表的读数：
（1）：明确所选电压表的量程。
（根据所接线来判断）
（2）：看清每个量程的分度值：0—3v 的量程，分度值是0.1v。
0—15v的量程，分度值是0.5v。
数字电压表
数字电压表，7106／7107数字表头的应用1. 辨认引脚芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。
也可以把芯片的缺口朝左放置，左下角也就是第一脚了。
许多厂家会在第一脚旁边打上一个小圆点作为标记。
知道了第一脚之后，按照反时针方向去走，依次是第 2 至第40 引脚。
（1 脚与40 脚遥遥相对）。
2. 牢记关键点的电压芯片第一脚是供电，正确电压是DC5V 。
第36 脚是基准电压，正确数值是100mV，第26 引脚是负电源引脚，正确电压数值是负的，在－3V 至－5V 都认为正常，但是不能是正电压，也不能是零电压。
芯片第31 引脚是信号输入引脚，可以输入±199.9mV 的电压。
在一开始，可以把它接地，造成“0”信号输入，以方便测试。
3. 注意芯片27,28,29 引脚的元件数值它们是0.22uF,47K,0.47uF 阻容网络，这三个元件属于芯片工作的积分网络，不能使用磁片电容。
芯片的33 和34 脚接的104 电容也不能使用磁片电容。
4. 注意接地引脚芯片的电源地是21 脚，模拟地是32 脚，信号地是30 脚，基准地是35 脚，通常使用情况下，这4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量），30 脚或35 脚就可能不接地而是按照需要接到其他电压上。
（本文不讨论特殊要求应用）5. 负电压产生电路负电压电源可以从电路外部直接使用7905 等芯片来提供，但是这要求供电需要正负电源，通常采用简单方法，利用一个+5V 供电就可以解决问题。
比较常用的方法是利用ICL7660 或者NE555 等电路来得到，这样需要增加硬件成本。
我们常用一只NPN 三极管，两只电阻，一个电感来进行信号放大，把芯片38 脚的振荡信号串接一个20K －56K 的电阻连接到三极管“B”极，在三极管“C”极串接一个电阻（为了保护）和一个电感（提高交流放大倍数），在正常工作时，三极管的“C”极电压为2.4V － 2.8V 为最好。
电路中的电流与电压测量方法
电路中的电流与电压测量方法电路是电子设备中常见的一个组成部分，对于电路中的电流和电压的准确测量至关重要。
本文将介绍电路中常用的电流和电压测量方法。
一、电流的测量方法1. 数字电流表的使用数字电流表是一种常见的测量电流的工具，它可以直接将电流值显示在屏幕上。
使用数字电流表时，首先需要关闭电路，将数字电流表的两个测试引脚连接到电路中，确保它们与电路中的导体正确接触。
然后打开电路，数字电流表将显示电流的数值。
2. 电流钳形表的使用电流钳形表也是一种常用的电流测量工具，它可以通过夹在导体周围的方式来测量电流。
使用电流钳形表时，我们只需要将其打开，然后将导体放入钳形表的合适位置即可。
电流钳形表将通过感应电流的磁场来显示电流值。
3. 电压法测量电流除了使用专门的电流测量仪器外，我们还可以使用电压法来测量电流。
电压法需要在电路中添加一个已知电阻，并测量通过这个电阻的电压。
利用欧姆定律，我们可以通过测量电压和已知电阻值来计算电流的数值。
二、电压的测量方法1. 数字电压表的使用数字电压表是一个常见的测量电压的工具，它可以直接将电压值显示在屏幕上。
使用数字电压表时，我们需要将测试引脚正确接触到电路中的两个点上，确保良好的电路连接。
打开电路后，数字电压表将显示电压的数值。
2. 示波器的使用示波器是一种专业的电压测量工具，它可以显示电压信号的波形和幅度。
使用示波器时，我们需要将示波器的探头连接到电路上，然后调整示波器的设置以正确显示电压信号的波形和幅度。
3. 兆欧表的使用兆欧表主要用于测量高阻值的电路或设备。
使用兆欧表时，我们需要将其测试引脚正确接触到电路中的两个点上，并调整兆欧表的量程。
通过测量电路中的电压和电阻值，兆欧表可以计算电路的阻抗，从而间接测量电压的数值。
三、总结本文介绍了电路中常用的电流和电压测量方法，包括数字电流表、电流钳形表、电压法、数字电压表、示波器和兆欧表的使用。
在进行电流和电压测量时，我们应该选择合适的测量工具，并保证测量过程中的电路连接良好，以确保测量结果的准确性。
数字电压表
4.3.1 数字电压表的主要技术指标
1、测量范围 （1）量程 表示电压表所能测量的最小电压到最大电压范围。 其中不经衰减器和输入放大器的量程称为基本量程，它是测量误差最 小的量程。 （2）显示位数 显示位数是指数字电压表能够完整显示０～９这十个数码的位数， 称完整显示位。 1 显示位。 把只能显示0和1两个数码的显示位称为 2 3 显示位。 只能显示0～5的显示位称为 4 这两种都是非完整显示位，位于最高位。
2、双斜积分式A/D转换器 是一种间接式A/D转换器。其转换原理是通过两次积分，将被 测电压变换成与其平均值成正比的时间间隔，然后在该时间间隔内 对时钟脉冲进行计数，以实现A/D转换。
（1）准备阶段（t0～t１ ） ： 计数器复零，电路处于休止状态。 （2）采样阶段（t1～t2）： 该阶段A/D转换器对被测电 压Ux定时积分。 （3）比较阶段（t2 ～t3）： 本阶段对基准电压进行定值 反向积分。
满度误差相当于±2个字
4.3.2 A/D转换器原理
1、逐次比较式A/D转换器 是一种反馈比较式A/D转换器。 工作原理类似于天平，在转换过程中，用被测电压与一已知的标 准电压（D/A转换器输出电压）进行比较，并用比较结果控制D/A转换 器的输入，使其输出电压大小向被测电压靠近，直到两者趋于相等为 止。此时D/A转换器的输入量（也就是比较寄存器的输出量）即为A/D 转换器的输出数字量。
读数误差和满度误差各是多少？满度误差相当于几个字？
解：因为DVM位数为5，且量程为5V，所以电压表末尾1个单位 为0.0001V。
读数误差为：±0.005%Ux=±0.005%×2V=±0.0001V
满度误差为：±0.004%Um=±0.004%×5V=±0.0002V 固有误差：±（0.0001V+0.0002V）=±0.0003V
交流电压中的直流分量测量方法
交流电压中的直流分量测量方法一、导论交流电路中常常包含直流成分，因此需要对交流电压中的直流分量进行测量。
直流分量的测量对于电路设计和故障诊断具有重要意义。
在本文中，我们将介绍几种常见的测量方法，并对它们进行比较分析。
二、使用电压表的方法1. 连接电路将电压表的正负极与直流电压源的正负极相连，然后将电压表的输入端与测量对象相连，用以检测交流电压中的直流分量。
2. 测量在连接好电路后，可以通过电压表直接测量交流电压中的直流分量。
电压表会直接显示出直流分量的数值。
3. 优缺点和注意事项优点：操作简单，成本低。
缺点：只能粗略地测量直流分量，精度较低。
还需要将电压表的内阻考虑在内，影响测量结果。
注意事项：在测量时需要确保电压表的量程范围要足够包容待测直流分量，以免损坏电压表。
三、使用示波器的方法1. 连接电路将示波器的探头与测量对象相连，用以检测交流电压中的直流分量。
2. 设置示波器在连接好电路后，需要在示波器上进行设置，选择直流耦合模式，并调整水平和垂直位置，使得示波器能够显示出直流分量的波形。
3. 测量通过示波器可以直接观察到交流电压中的直流分量，并能够对其进行精确测量。
4. 优缺点和注意事项优点：能够对直流分量进行精确测量，具有较高的测量精度。
缺点：示波器设备价格较高，操作稍显复杂。
注意事项：在使用示波器测量时，需要考虑示波器本身的带宽和采样率，保证测量的准确性。
四、使用数字电压表的方法1. 连接电路将数字电压表的正负极与直流电压源的正负极相连，然后将数字电压表的输入端与测量对象相连。
2. 测量数字电压表可以直接显示出交流电压中的直流分量的数值。
3. 优缺点和注意事项优点：操作简便，能够进行精确测量。
缺点：数字电压表的分辨率和精度可能会受到一些限制。
注意事项：在使用数字电压表进行测量时，需要考虑其分辨率和精度，以保证测量结果的准确性。
五、结论通过以上介绍和分析，我们可以得出结论：直流分量的测量方法有多种选择，每种方法都有其适用的场景和注意事项。
数字电压表
目录引言 (1)1 设计目的和要求 (3)1.1 设计目的 (3)1.2 设计内容及要求 (3)2 数字电压表的基本原理 (3)2.1 数字电压表组成电路 (3)2.2 系统功能 (4)3 元器件的介绍 (5)3.1132A/D转换器MC14433的介绍 (5)3.2MC14433引脚功能说明 (8)3.3 七段锁存—译码—驱动器CD4511的介绍 (10)3.4 七路达林顿驱动器阵列MC1413的介绍 (12)3.5 高精度低漂移能隙基准电源MC1403的介绍 (12)4 课程设计调试的要点 (12)4.1 电路调试 (12)4.2 功能调试 (13)5 课程设计器材和供参考选择的元器件 (13)6 课程设计报告结论 (14)6.1 按设计内容要求整理实验数据及调试中的波形 (14)6.2 画出设计内容中的电路图、接线图 (15)6.3 总结设计数字电压表的体会 (15)参考文献 (16)引言传统的模拟式（即指针式）电压表已有100多年的发展史，虽然不断改进与完善，仍无法满足现代电子测量的需要，数字电压表自1952年问世以来，显示强大的生命力，现已成为在电子测量领域中应用最广泛的一种仪表。
数字电压表简称DVM（Digital Voltmeter），它是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。
智能化数字电压表则是最大规模集成电路（LSI）、数显技术、计算机技术、自动测试技术（ATE）的结晶。
