串联与并联 (人教版)四年级科学上册课件
合集下载
串联和并联 公开课课件(共18张PPT)
导入新课
观察与思考
请问同学们知道下面两种连接方式有什么不同吗？
导入新课
观察与思考
用一个电源、两个灯泡、一个开关和一些导线组成电路， 要想让两个小灯泡都发光，可以有几种接法？
讲授新课
一 串联和并联
观察与思考
两个小灯泡依次相连，然后连接到电路中，我们ห้องสมุดไป่ตู้说这两个 小灯泡是串联的。
讲授新课
交流与讨论
在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
课堂小结
随堂训练
1.在连接串并联电路中，小鑫将两个灯泡和一个开关与电源连成 了一个电路，闭合开关后，发现两灯都不亮，经检查，发现有一 个灯泡与灯座接触不良。将这个灯泡安装好后，再次闭合开关，
两灯都发光了。因此可以判定，两灯的连接关系为 串联 。
随堂训练
2.马路上的路灯总是一起亮，一起灭。如果它们其中一盏灯 的灯丝断了，其他灯仍能正常发光。根据这些现象判断路灯 是（ B ）
S2
L2
在并联电路中：干路开关控制所有用电器。 支路开关只能控制所在支路的用电器。
课堂小结
串联电路和并联电路
连接方式 电流路径 工作特点 开关控制 开关控制整个电 路，与位置无关 干路开关控制整 个电路，支路开 关控制所在支路
1个
L1 L2
用电器同 时工作相 互影响
L1
s L2
多个
用电器独 立工作互 不影响
讲授新课
三 生活中的电路
观察与思考
家庭电路中，哪些是串联的，哪些是并联的？
讲授新课
交流与讨论
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多
是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联 和并联组合而成的。
观察与思考
请问同学们知道下面两种连接方式有什么不同吗？
导入新课
观察与思考
用一个电源、两个灯泡、一个开关和一些导线组成电路， 要想让两个小灯泡都发光，可以有几种接法？
讲授新课
一 串联和并联
观察与思考
两个小灯泡依次相连，然后连接到电路中，我们ห้องสมุดไป่ตู้说这两个 小灯泡是串联的。
讲授新课
交流与讨论
在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
课堂小结
随堂训练
1.在连接串并联电路中，小鑫将两个灯泡和一个开关与电源连成 了一个电路，闭合开关后，发现两灯都不亮，经检查，发现有一 个灯泡与灯座接触不良。将这个灯泡安装好后，再次闭合开关，
两灯都发光了。因此可以判定，两灯的连接关系为 串联 。
随堂训练
2.马路上的路灯总是一起亮，一起灭。如果它们其中一盏灯 的灯丝断了，其他灯仍能正常发光。根据这些现象判断路灯 是（ B ）
S2
L2
在并联电路中：干路开关控制所有用电器。 支路开关只能控制所在支路的用电器。
课堂小结
串联电路和并联电路
连接方式 电流路径 工作特点 开关控制 开关控制整个电 路，与位置无关 干路开关控制整 个电路，支路开 关控制所在支路
1个
L1 L2
用电器同 时工作相 互影响
L1
s L2
多个
用电器独 立工作互 不影响
讲授新课
三 生活中的电路
观察与思考
家庭电路中，哪些是串联的，哪些是并联的？
讲授新课
交流与讨论
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多
是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联 和并联组合而成的。
串联和并联新人教版ppt
，应该闭 S2 ，断开开关_______ S1和S3 ；若使两 合开关_______ S1和S3 ，断开开关 灯并联，应该闭合开关_______ S2 。若闭合开关S1和S2，断开开关S3， _______ L1 则灯_______ 发光， L2 不发光；若闭合开 短路 。 关S2和S3，则会出现_______
— 555 + — 555 +
L2 L1
想一 想
连接电路 的过程中， 开关应是断 开的。
尾
L1
串联电路
像这样把两个及两 个以上电路元件首 尾相连、逐个顺次 连接起来的电路, 叫串联电路。 观察：在串 联电路中， 有几条电流 路径？
首
L2
尾 首
S
L2
L1
S
探究： 串联电路的特 点 L2
观察：在串 联电路中， 有几条电流 路径？

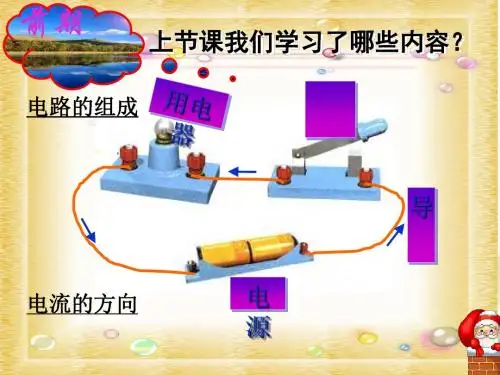

前期
电路的组成
上节课我们学习了哪些内容？
导
电流的方向
电 源
问题:有一个电源和两个灯泡,要使 两个灯泡同时发光,有几种接法?
— 555 + — 555 +
L2 L1
想一想
15.3串联与并联
学习目标
1、知道串联电路，并联电路的特点。 3、会分辨一些电路是串联还是并联。
问题:有一个电源和两个灯泡,要使 两个灯泡同时发光,有几种接法?
闭合开关，把其 中一个小灯泡拧 出来，另一个小 灯炮还亮吗？ 亮
L2 L1 S1 S
L2 L1
S2
L2 L1 S1
S2
S1
S
S
并联电路中的每一条支路都能 独立地与干路构成通路，因此 各支路间互不影响。
课堂小结
串联 并联
— 555 + — 555 +
L2 L1
想一 想
连接电路 的过程中， 开关应是断 开的。
尾
L1
串联电路
像这样把两个及两 个以上电路元件首 尾相连、逐个顺次 连接起来的电路, 叫串联电路。 观察：在串 联电路中， 有几条电流 路径？
首
L2
尾 首
S
L2
L1
S
探究： 串联电路的特 点 L2
观察：在串 联电路中， 有几条电流 路径？
前期
电路的组成
上节课我们学习了哪些内容？
导
电流的方向
电 源
问题:有一个电源和两个灯泡,要使 两个灯泡同时发光,有几种接法?
— 555 + — 555 +
L2 L1
想一想
15.3串联与并联
学习目标
1、知道串联电路，并联电路的特点。 3、会分辨一些电路是串联还是并联。
问题:有一个电源和两个灯泡,要使 两个灯泡同时发光,有几种接法?
闭合开关，把其 中一个小灯泡拧 出来，另一个小 灯炮还亮吗？ 亮
L2 L1 S1 S
L2 L1
S2
L2 L1 S1
S2
S1
S
S
并联电路中的每一条支路都能 独立地与干路构成通路，因此 各支路间互不影响。
课堂小结
串联 并联
《串联和并联》课件
下列操作能使小灯泡 L1 和 L2 组成串联电路的是 （ D）
A．闭合开关S1、S2和S3 C．只闭合开关S2和S3
B．只闭合开关S1和S2 D．只闭合开关S3
4. 根据电路图连接实物图
①方法：电源正极→用电器、开关→电源负极； ②连接顺序，可“先干后支”或“先支后干”； ③检查正确无误后，才闭合开关。
S L2
L1
两个小灯泡的两端分别连在一起 （用电器并列相连） 的电路叫做并联电路。
2. 干路和支路
并联电路中两个用电器共用的那部分电路叫做 干路，单独使用的那部分电路叫做支路。
干路 S
L1
L1支路
L2 L2支路
干路 S
L1支路
L2 L1
L2支路
知识点 2 连接串联电路和并联电路
1. 探究开关在电路中的作用 在串联电路中，开关的位
请分别根据如图所示的两个实物电路画出它们的电路图。
甲
乙
识点 3 生活中的电路 生活中的串联电路：节假日挂在树上或用来装饰居室， 烘托气氛的小彩灯之间多是串联的。
生活中的并联电路：家庭电路中的电灯、电冰箱、电 视剧、电脑等都是以并联方式连接在电路中；还有街 道两旁用于照明的路灯等。
生活中的简单电路设计示例： 居民楼楼道灯电路 抽油烟机电路 汽车安全带电路
串联和 并联
串联电路的 特点
并联电路的 特点
电流路径只有一条
开关控制所有用电器
各用电器间相互影响 电流路径有多条 干路上的开关和支路上 的开关控制作用不同 各支路用电器互不影响
S
置改变了(分别在a、b、c
L1
L2
点)，它的控制作用是否改
变呢？
提示：连接电路后，需检
《串联和并联》课件ppt
详细描述
2. 刹车系统：刹车系统中的各个部分如刹车踏板 、刹车泵、刹车片等之间采用串联连接，以确保 能够正常刹车。同时，刹车灯则采用并联连接， 以实现刹车警示功能。
05
总结与展望
串联和并联的优缺点
• 串联的优点 • 电压高 • 电流小 • 功率大 • 串联的缺点 • 电路中某一个电阻短路，整个电路都会短路 • 电路中某一个电阻开路，整个电路都会开路 • 需要多个电源 • 并联的优点 • 电路中某一个电阻短路，其他电路不受影响 • 电路中某一个电阻开路，其他电路仍可正常工作 • 不需要多个电源 • 并联的缺点 • 电压低 • 电流大 • 功率小
串联和并联的特点
串联电路中，电流处处相等，总电压等于各用电器两端电压 之和。
并联电路中，各支路两端电压相等，干路电流等于各支路电 流之和。
串联和并联的应用场景
串联电路常用于家庭电路中的控制电路，如开关、灯泡等。
并联电路常用于家庭电路中的照明电路、工业电路等，可以实现多个电器同时工 作。
02
串联电路
建筑物的串联和并联电路
01
02
总结词：在建筑物中， 串联和并联技术被用于 各种电路设计和设备控 制，以满足不同的功能 需求。
详细描述
03
04
05
1. 照明电路：照明电路 中，多个灯泡通常采用 并联连接，以确保正常 照明。同时，控制开关 则采用串联连接，以实 现开关控制。
2. 空调系统：空调系统 中的各个部分，如压缩 机、风机、制冷剂等， 通常采用串联连接，以 确保制冷效果。同时， 控制电路则采用并联连 接，以实现控制功能。
要点二
电抗关系
总电抗等于各电抗之和。
串联电路的功率消耗和效率
功率消耗
串联和并联ppt课件
尾
首 L1尾
L2
电流流入一端为首，流出一端为尾
并联电路
并联电路定义：把电路元件并列连接起来的电路。
实物图首Leabharlann 干路尾电路图
S
L1 L1支路
干路 支路
首
尾
连接特点： 首首相连、尾尾相连
L2
L2支路
干路：共用的那部分电路。
支路：单独使用的那部分电路。
连接串联和并联电路
串联电路中，改变开关位置，它的控制作用是否改变？ 并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同？
课堂总结
断开的开关相当于断路，闭合的开关相当于导线。
准备实验器材
两个小灯泡、一个 开关、一个电源和 若干导线
探究串联和并联电路特点 1.按下图连接串联电路，依次把开关改接到电路中的点A、B、C位置，观 察开关控制两个小灯泡的发光情况变化。
点A
点C
点B
灭亮 灭 亮 灭 亮 灭亮 灭亮 灭 亮
探究串联和并联电路特点 2.按照电路图连接电路，观察各开关控制小灯泡的情况。
当堂检测
1.找分流点和汇流点
请将下面两个实物电路图画出相应的电路图。2.从电源正极，（画优一先条画通支路路元件多）
3.将另一支路画到分流点和汇流点上。
根据电路图连实物图 串联电路 连法 从电源的正极，按顺序逐个依次连接各电路元件。
并联电路 连法 先串后并 1.从电源正极，先完成一条通路的连接。（优先连支路元件多的） 2.找分流点和汇流点，将另一条支路准确连接到分流点和汇流点上。
研究开关控制小灯泡，其余开关均需闭合 控制变量法
S1和S2闭 S断 合S闭
S和S2闭 S1断 合S1闭
S和S1闭 S2断 合 S2闭
第十五章第3节串联和并联PPT课件(人教版)
2. 电流流向法（最常用的方法）
（1）途中不分流——串联。（2）途中要分流——并联或混联。
3. 拆除法（适用较难电路）
（1）拆除任一用电器，其他用电器都不能工作——串联。（2）拆除任一
用电器，其他用电器还能工作——并联。
知识点
4. 节点法（适用不规范电路）
（1）所谓“节点法”：就是不论导线有多长，只要中间没有电源、
（2）特点：开关在任何位置控制整个电路，即其作用与所在的位置无
关；电流只有一条通路，经过一盏灯的电流一定经过另一盏灯。如果
熄灭一盏灯，另一盏灯一定熄灭；串联电路没有分叉。
知识点
2. 并联电路
（1）定义：对两个同类或不同类的元件、电路、线路等首首相接，
同时尾尾亦相连的一种连接方式叫作并联。以并联方式连接的电路称
的特征，所以选项D不符合题意。
实战演练
例2：教室内有两只日光灯，开关闭合时，两灯同时亮，开关断开时，两
灯同时熄灭，则它们的连接关系是（ B ）。
A. 一定串联
B. 一定并联
C. 可能并联，也可能串联
D. 无法确定
实战演练
【解析】 因为教室中日光灯的额定电压是220 V
，只有并联使用才能使每个日光灯都到
组合电路和集成电路
实验注意事项
接电路后，要先检查电路连接无
误，然后方可闭合开关。
连接串联电路和并联电路
实验结论
实验结果表明，在串联电路中，开关可以控制所有用电器，开关位
置的改变并不影响它对用电器的控制作用。在并联电路中，干路开
关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
生活中的电路
串联电路和并联电路都是最基本的电
路，实际生活中的许多电路都是由最
（1）途中不分流——串联。（2）途中要分流——并联或混联。
3. 拆除法（适用较难电路）
（1）拆除任一用电器，其他用电器都不能工作——串联。（2）拆除任一
用电器，其他用电器还能工作——并联。
知识点
4. 节点法（适用不规范电路）
（1）所谓“节点法”：就是不论导线有多长，只要中间没有电源、
（2）特点：开关在任何位置控制整个电路，即其作用与所在的位置无
关；电流只有一条通路，经过一盏灯的电流一定经过另一盏灯。如果
熄灭一盏灯，另一盏灯一定熄灭；串联电路没有分叉。
知识点
2. 并联电路
（1）定义：对两个同类或不同类的元件、电路、线路等首首相接，
同时尾尾亦相连的一种连接方式叫作并联。以并联方式连接的电路称
的特征，所以选项D不符合题意。
实战演练
例2：教室内有两只日光灯，开关闭合时，两灯同时亮，开关断开时，两
灯同时熄灭，则它们的连接关系是（ B ）。
A. 一定串联
B. 一定并联
C. 可能并联，也可能串联
D. 无法确定
实战演练
【解析】 因为教室中日光灯的额定电压是220 V
，只有并联使用才能使每个日光灯都到
组合电路和集成电路
实验注意事项
接电路后，要先检查电路连接无
误，然后方可闭合开关。
连接串联电路和并联电路
实验结论
实验结果表明，在串联电路中，开关可以控制所有用电器，开关位
置的改变并不影响它对用电器的控制作用。在并联电路中，干路开
关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
生活中的电路
串联电路和并联电路都是最基本的电
路，实际生活中的许多电路都是由最
《串联和并联》课件
串联电路的特点和应用
1 特点
串联电路中的电流相同，电压分配不均匀。
2 应用
串联电路常用于电阻器和电压源等电路中。
并联电路的特点和应用
1 特点
并联电路中的电压相同，电流分配不均匀。
2 应用
并联电路常用于电容器和电流源等电路中。
串并联混合电路的组成和特点
组成
串并联混合电路由串联和并联的元件组成。
特点
计算
串并联混合电路的计算需要综合串联和并联的特点， 进行分可以根据需要进行串联和并 联的调整。
串联电路的等效电路和等效电阻
1 等效电路
将串联电路替换为一个电阻等值的电路。
2 等效电阻
串联电路的总电阻等于各个电阻的阻值之和。
串并联混合电路中同时存在串联和并联的特点。
串联电阻的计算和串联电容的补偿
计算
串联电阻的总阻值等于各个电阻的阻值之和。
补偿
串联电容的补偿可以通过并联电容器来实现。
并联电阻的计算和并联电容的补偿
计算
并联电阻的总阻值等于各个电阻的倒数之和的倒数。
补偿
并联电容的补偿可以通过串联电容器来实现。
串并联混合电路的计算和补偿
《串联和并联》PPT课件
通过本课件，深入了解和掌握串联和并联电路的概念、特点、计算、应用及 实验测试等知识，为今后电路设计和故障排除提供实用的指导。
串联和并联的概念及意义
电路中的串联和并联是两种基本的连接方式。串联连接是将多个电器或元件连接起来，串成一条线路；并联连 接是将多个电器或元件通过平行连接，连接在一个节点上。
1串联和并联PPT课件(人教版)
个元件的电流同时也完全通过下一个元件； 特点
一个用电器由于断开不能工作，其他用电器
也不能工作。
开关的 控制电路上所有用电器；开关位置的改变，
作用 其控制作用不变。
知1－讲
【例1】 几个电灯串联，接通电源后，如果其中一个电灯 的灯丝断了，电路的其他部分没有产生故障，则
其余的电灯将( B )
A．仍然亮
【解析】
知3－讲
•利用“电流法”可以发现：闭合开关后，甲图中电流 从电源正极出发，依次经过灯泡L1、L2、L3，再回 到电源负极，电流只有一条路径，是串联电路。
•利用“拆除法”可以发现：闭合开关后，乙图中无论 拆除哪个灯泡，另两个灯泡都能正常工作，故三个
灯泡是并联的。
•利用“节点法”可以发现：闭合开关后，丙图中， AB两点可以看成一点，CD两点可以看成一点，三 个灯泡是并联在这两个节点之间的。
2 【巴中】在如图所示的电路中，正确的说法 是( ) A．闭合S1，断开S2，L1发光，L2不发光 B．闭合S1、S2，L1、L2都发光 C．S1、S2都断开，L1、L2都不发光 D．闭合S2，断开S1，L1、L2都发光
知3－练
串联
电路
并联
特点、应用
1. 判断电路连接方式的方法： 方法一是看电流是否出现分支，有分支的是并联， 电流依次通过不同的用电器没有分支的是串联。 方法二是看各用电器的工作是否互相影响，一用电 器坏(或断开这个用电器)时，其他用电器也不能工 作，表明这些用电器为串联，否则，为并联或混
3 如图所示，学校有前、后两个门，在前、后门各 装一个按钮开关，学校传达室有甲、乙两盏灯和 电池组。要求：前门来人按下开关时甲灯亮，后 门来人按下 开关时乙灯亮请设计电路图并在实物 图中连线。
串联和并联ppt课件
04
串联和并联的比较与选择
串联和并联的比较
01
电路连接方式
串联电路中，所有元件逐个顺次连接；而并联电路中，元件并列连接于
电路的两条支路中。
02
电流与电压特性
在串联电路中，电流处处相等，总电压等于各元件电压之和；而在并联
电路中，各支路电压相等，总电流等于各支路电流之和。
03
功率与电阻关系
在串联电路中，总电阻等于各元件电阻之和，总功率等于各元件功率之
05
实验与演示
实验一：串联和并联的连接实验
总结词：通过实际操作， 理解串联和并联的连接方 式。
准备实验器材：电源、开 关、灯泡、导线等。
详细描述
按照电路图，将灯泡进行 串联和并联的连接。
实验二：串联和并联的电流、电压测量实验
01
总结词：通过测量电流、电压 ，理解串联和并联电路的工作
原理。
02
详细描述
并联应用场景
在需要将多个元件并联起来以实现特定功能的电路中，如并联型稳压电源、并 联型放大器等。
02
串联电路分析
串联电路的特点
电流路径单一
电压降
在串联电路中，电流只能沿一条路径 流动，无法分流。
在串联电路中，各元件的电压之和等 于总电压。
相互影响
串联电路中，各元件的电压、电流等 参数相互影响，改变其中一个元件的 参数，整个电路的参数也会随之改变。
串联电路的电流分析
电流ห้องสมุดไป่ตู้等
在串联电路中，各点的电流相等， 即流经每个元件的电流都是相同 的。
电流与电阻成反比
在串联电路中，电流与元件的电阻 成反比，即电阻越大，电流越小。
计算公式
I=U/R，其中I为电流，U为总电压， R为总电阻。
《串联和并联》课件ppt
串并联改写步骤
首先将电路图中的电流路径分为若干段，然后将串联电路改写为并联电路，或者 将并联电路改写为串联电路。
电路的串并联改写实例
串联电路改写为并联电路：如图1所示的串联电路，可 以改写为图2所示的并联电路。 图1 串联电路图
图2 改写为并联电路后的电路图
《串联和并联》课件ppt
xx年xx月xx日
目 录
• 串联和并联的概述 • 串联电路的分析 • 并联电路的分析 • 串联和并联的应用 • 电路的串并联改写 • 安全用电常识 • 学生互动环节
01
串联和并联的概述
串联的定义及电路特点
串联定义
串联指的是将电路元件逐个顺次连接起来的电路连接方式。
串联电路特点
串联电路中，电流处处相等，总电阻等于各个电阻之和，总 电压等于各个电压之和。
并联的定义及电路特点
并联定义
并联指的是将电路元件并列连接起来的电路连接方式。
并联电路特点
并联电路中，总电流等于各个支路电流之和，总电阻的倒数等于各个支路电 阻倒数之和，总电压等于各个支路电压。
串联和并联的关系与区别
关系
串联和并联是电路的基本连接方式，它们之间没有直接的优劣之分，需要根据实际应用场景进行选择。串联和 并联可以相互转化，如串联的电阻可以等效为并联的电阻。
总结词：累加关系
详细描述：在串联电路中，总电阻等于各个元件的电阻之和。即， R=R1+R2+…+Rn
首先将电路图中的电流路径分为若干段，然后将串联电路改写为并联电路，或者 将并联电路改写为串联电路。
电路的串并联改写实例
串联电路改写为并联电路：如图1所示的串联电路，可 以改写为图2所示的并联电路。 图1 串联电路图
图2 改写为并联电路后的电路图
《串联和并联》课件ppt
xx年xx月xx日
目 录
• 串联和并联的概述 • 串联电路的分析 • 并联电路的分析 • 串联和并联的应用 • 电路的串并联改写 • 安全用电常识 • 学生互动环节
01
串联和并联的概述
串联的定义及电路特点
串联定义
串联指的是将电路元件逐个顺次连接起来的电路连接方式。
串联电路特点
串联电路中，电流处处相等，总电阻等于各个电阻之和，总 电压等于各个电压之和。
并联的定义及电路特点
并联定义
并联指的是将电路元件并列连接起来的电路连接方式。
并联电路特点
并联电路中，总电流等于各个支路电流之和，总电阻的倒数等于各个支路电 阻倒数之和，总电压等于各个支路电压。
串联和并联的关系与区别
关系
串联和并联是电路的基本连接方式，它们之间没有直接的优劣之分，需要根据实际应用场景进行选择。串联和 并联可以相互转化，如串联的电阻可以等效为并联的电阻。
总结词：累加关系
详细描述：在串联电路中，总电阻等于各个元件的电阻之和。即， R=R1+R2+…+Rn
[人教版]《串联和并联》PPT课件1
![[人教版]《串联和并联》PPT课件1](https://img.taocdn.com/s3/m/299b42a41711cc7930b7166f.png)
由于I=I1+I2,所以：U/R=U/R1+U/R2，即 1/R=1/R1+1/R2
结论：并联电路总电阻的倒数，等于各并联电阻的倒数之和。
［名师课堂教学］［人教版］《串联 和并联 》PPT课 件1（ 完整版P PT)
［名师课堂教学］［人教版］《串联 和并联 》PPT课 件1（ 完整版P PT)
学以致用
我们已经掌握了：
串联电路中各 处电流相等
串
并
联
联
电 路
串联电路两 电 端的总电压 路
等于各部分
两端的电压
之和．
并联电路中各 支路两端的电 压相等．
并联电路干路 的总电流等于 各支路的电流 之和．
我们又有了 新的问题：
电阻串联或并联时， 总电阻是比原来大了 还是小了？
［名师课堂教学］［人教版］《串联 和并联 》PPT课 件1（ 完整版P PT)
第十四章 探究电路
第四节 电阻的串联和并联
V1
V2
A1
V
你还记 得们的示数 之间有什么关系呢？
2、图中电流表A1、A2的示数之间又 有什么关系呢？
V1 A1
A A2
V2
1、图中电流表A、A1、A2它们的示 数之间有什么关系?
2、图中电压表V1、V2的示数之间 又有什么关系？
同学们你能推导出3个电阻串联的情况吗？ 试一试，你能行，相信自己！
R1
R2
R3
R’
R3
R
R
因为：
所以： R’=R1+R2
R=R’+R3=R1+R2+R3
［名师课堂教学］［人教版］《串联 和并联 》PPT课 件1（ 完整版P PT)
结论：并联电路总电阻的倒数，等于各并联电阻的倒数之和。
［名师课堂教学］［人教版］《串联 和并联 》PPT课 件1（ 完整版P PT)
［名师课堂教学］［人教版］《串联 和并联 》PPT课 件1（ 完整版P PT)
学以致用
我们已经掌握了：
串联电路中各 处电流相等
串
并
联
联
电 路
串联电路两 电 端的总电压 路
等于各部分
两端的电压
之和．
并联电路中各 支路两端的电 压相等．
并联电路干路 的总电流等于 各支路的电流 之和．
我们又有了 新的问题：
电阻串联或并联时， 总电阻是比原来大了 还是小了？
［名师课堂教学］［人教版］《串联 和并联 》PPT课 件1（ 完整版P PT)
第十四章 探究电路
第四节 电阻的串联和并联
V1
V2
A1
V
你还记 得们的示数 之间有什么关系呢？
2、图中电流表A1、A2的示数之间又 有什么关系呢？
V1 A1
A A2
V2
1、图中电流表A、A1、A2它们的示 数之间有什么关系?
2、图中电压表V1、V2的示数之间 又有什么关系？
同学们你能推导出3个电阻串联的情况吗？ 试一试，你能行，相信自己！
R1
R2
R3
R’
R3
R
R
因为：
所以： R’=R1+R2
R=R’+R3=R1+R2+R3
［名师课堂教学］［人教版］《串联 和并联 》PPT课 件1（ 完整版P PT)
串联和并联ppt24 人教版优质课件优质课件
用来装饰居室、烘托欢乐气氛的彩色小灯泡， 有些就是串联和并联组合而成的。
练一练
1．根据电路图连接实物电路。
L1
S1
L2 S2ቤተ መጻሕፍቲ ባይዱ
S2
1．5 ＋ 1．5 ＋
L1
S1
L2
练一练
2．根据实物电路画电路图。
S1 L2
S2 L1
L2
S1
L1
S2
练一练
3．如图所示的四个电路图中，开关闭合时， 三盏灯属于并联关系的是（ A ）
实验2
在并联电路中，干路开关和支路开关对各用 电器的控制作用有什么不同呢？
S L1
L2
S
L1 L2
在并联电路中，干路开关控制所有用电器。
请根据电路图，连接实物图。
S
S
S1
L1
S1
L1
S2
L2
S2
L2
在并联电路中，支路开关只能控制所在支路 的用电器。
三、生活中的电路
家庭中的电灯、电扇、电冰箱、电视机、电脑 等用电器大多是并联在电路中的。
s
L2
1个 多个
用电器同 时工作相 互影响
开关控制整个电 路，与位置无关
用电器独 立工作互 不影响
干路开关控制整 个电路，支路开 关控制所在支路
吹风机
提示灯和用电器
医院护士值班室
小聪家里有一台透明门的电冰箱，当他打开
冰箱门时，冰箱内的灯就亮；当他关闭冰箱
门时，冰箱内的灯就熄灭，但压缩机依然工 作。小聪断定冰箱门上有一个开关S，下面小 聪的判断中正确的是（ ）
干路 S
L1
L1支路
L2 L2支路
干路
S L2
L1
练一练
1．根据电路图连接实物电路。
L1
S1
L2 S2ቤተ መጻሕፍቲ ባይዱ
S2
1．5 ＋ 1．5 ＋
L1
S1
L2
练一练
2．根据实物电路画电路图。
S1 L2
S2 L1
L2
S1
L1
S2
练一练
3．如图所示的四个电路图中，开关闭合时， 三盏灯属于并联关系的是（ A ）
实验2
在并联电路中，干路开关和支路开关对各用 电器的控制作用有什么不同呢？
S L1
L2
S
L1 L2
在并联电路中，干路开关控制所有用电器。
请根据电路图，连接实物图。
S
S
S1
L1
S1
L1
S2
L2
S2
L2
在并联电路中，支路开关只能控制所在支路 的用电器。
三、生活中的电路
家庭中的电灯、电扇、电冰箱、电视机、电脑 等用电器大多是并联在电路中的。
s
L2
1个 多个
用电器同 时工作相 互影响
开关控制整个电 路，与位置无关
用电器独 立工作互 不影响
干路开关控制整 个电路，支路开 关控制所在支路
吹风机
提示灯和用电器
医院护士值班室
小聪家里有一台透明门的电冰箱，当他打开
冰箱门时，冰箱内的灯就亮；当他关闭冰箱
门时，冰箱内的灯就熄灭，但压缩机依然工 作。小聪断定冰箱门上有一个开关S，下面小 聪的判断中正确的是（ ）
干路 S
L1
L1支路
L2 L2支路
干路
S L2
L1
人教版教材PPT《串联和并联》PPT课件1
灯是串联的。路灯总是同时开、同时关的
2、在下图中，两灯泡不是并联电路图的是（ D ）
练一练
3．如图所示的四个电路图中，开关闭合时， 三盏灯属于并联关系的是（ A ）
L1
L2
L3 S
A
L1 L2 S
L3
B
L1
L
2
S
L
3
C
L1 L2
S
L3
D
练一练
4．改动一根导线，使开关S控制小灯泡L1。
S
1．5 ＋ 1．5 ＋
•
1.同其他林木相比，竹子颇有一些 独特之 处，如 虚心、 有节、 清拔凌 云、不 畏霜雪 、随遇 而安等 等。这 些特点 ，很自 然地与 历史上 某些审 美趣味 、伦理 道德意 识发生 契合， 进而被 引入社 会伦理 美学范 畴，成 为君子 贤人等 理想人 格的化 身，并 对中国 传统文 化的发 展产生 深刻的 影响。
请根据电路图，连接实物图。
S
S
S1
L1
S1
L1
S2
L2
S2
L2
在并联电路中，支路开关只能控制所在支路 的用电器。
连接特点
各用电器（包括跟用电 器相连的开关）各自接 在电路两端之间。
并 联
工作特点
电
路
某一条支路断开时，其他支 路上的用电器照常工作。
开关的 控制特点
干路上的开关可以控制所有 用电器，而支路上的开关只 能控制所在支路上的用电器。
•
8.造成中西方用香差异的一个很重要 因素， 也是许 多其他 文化差 异的内 在因素 之一， 就是各 自传统 信仰的 不同。 西方多 信仰基 督教， 其次是 伊斯兰 教，二 者与香 的传播 关系并 不大；
2、在下图中，两灯泡不是并联电路图的是（ D ）
练一练
3．如图所示的四个电路图中，开关闭合时， 三盏灯属于并联关系的是（ A ）
L1
L2
L3 S
A
L1 L2 S
L3
B
L1
L
2
S
L
3
C
L1 L2
S
L3
D
练一练
4．改动一根导线，使开关S控制小灯泡L1。
S
1．5 ＋ 1．5 ＋
•
1.同其他林木相比，竹子颇有一些 独特之 处，如 虚心、 有节、 清拔凌 云、不 畏霜雪 、随遇 而安等 等。这 些特点 ，很自 然地与 历史上 某些审 美趣味 、伦理 道德意 识发生 契合， 进而被 引入社 会伦理 美学范 畴，成 为君子 贤人等 理想人 格的化 身，并 对中国 传统文 化的发 展产生 深刻的 影响。
请根据电路图，连接实物图。
S
S
S1
L1
S1
L1
S2
L2
S2
L2
在并联电路中，支路开关只能控制所在支路 的用电器。
连接特点
各用电器（包括跟用电 器相连的开关）各自接 在电路两端之间。
并 联
工作特点
电
路
某一条支路断开时，其他支 路上的用电器照常工作。
开关的 控制特点
干路上的开关可以控制所有 用电器，而支路上的开关只 能控制所在支路上的用电器。
•
8.造成中西方用香差异的一个很重要 因素， 也是许 多其他 文化差 异的内 在因素 之一， 就是各 自传统 信仰的 不同。 西方多 信仰基 督教， 其次是 伊斯兰 教，二 者与香 的传播 关系并 不大；
串联和并联ppt课件
L1 L2
S
S
L1
L2
在串联电路中，开关控制所有用电器。开关位 置的改变不影响它对用电器的控制作用。
在并联电路中，干路开关和支路开关对各用电器的控制作 用有什么不同呢？
S
L1 L2
在并联电路中，干路开关控制所有用电器。
请根据电路图，连接实物图。
S
S1
L1
S2
L2
在并联电路中，支路开关只能控制所在支路的用电器。
_______；若使两S1灯并联，应该闭合
开关S_2_、_____，断开开关_______。若
闭灯合合开__S_开关3__关S_SS1_S和发23、3， S光2断，,__开则__开会__关出不S现发1_光和__；S_S_21若_，_闭。则
S1 S3
L
L1
2
短路
S2
L1 L2
三、生活中的电路 家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大
多是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是 串联和并联组合而成的。
节假日里的小彩灯之间是如何连接的呢？
例1 串联电路和并联电路是最基本的电路，它们的实际应用非 常普遍，节日的小彩灯是___串___联的，安装在教室里的几盏日 光灯是___并___联的.
例2 如图所示的电路中，开关只控制灯L2的电路是（ C ）
并联电路的知识，你能看懂这个电路图吗？电路图中的小灯泡 L与小电动机M是串联的还是并联的？
解：玩具警车的电路图中小灯泡与 小电动机是并联的，每个用电器由一个 开关控制.小灯泡和电动机可以同时工 作，也可以单独工作.
习题解答
（见教材P43 动手动脑学物理）
1.如图，要用两个开关分别控制两个灯泡，应该怎样连 接电路？请在图中画出接线.
S
S
L1
L2
在串联电路中，开关控制所有用电器。开关位 置的改变不影响它对用电器的控制作用。
在并联电路中，干路开关和支路开关对各用电器的控制作 用有什么不同呢？
S
L1 L2
在并联电路中，干路开关控制所有用电器。
请根据电路图，连接实物图。
S
S1
L1
S2
L2
在并联电路中，支路开关只能控制所在支路的用电器。
_______；若使两S1灯并联，应该闭合
开关S_2_、_____，断开开关_______。若
闭灯合合开__S_开关3__关S_SS1_S和发23、3， S光2断，,__开则__开会__关出不S现发1_光和__；S_S_21若_，_闭。则
S1 S3
L
L1
2
短路
S2
L1 L2
三、生活中的电路 家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大
多是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是 串联和并联组合而成的。
节假日里的小彩灯之间是如何连接的呢？
例1 串联电路和并联电路是最基本的电路，它们的实际应用非 常普遍，节日的小彩灯是___串___联的，安装在教室里的几盏日 光灯是___并___联的.
例2 如图所示的电路中，开关只控制灯L2的电路是（ C ）
并联电路的知识，你能看懂这个电路图吗？电路图中的小灯泡 L与小电动机M是串联的还是并联的？
解：玩具警车的电路图中小灯泡与 小电动机是并联的，每个用电器由一个 开关控制.小灯泡和电动机可以同时工 作，也可以单独工作.
习题解答
（见教材P43 动手动脑学物理）
1.如图，要用两个开关分别控制两个灯泡，应该怎样连 接电路？请在图中画出接线.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一只灯泡也亮。
像这样把元件逐
个顺次连接起来
-----称串联电路。
12
实物图：
串联电路图
电路图：
连接要点：在串联电路中，电流从
电源的正极出发，依次经过开关、灯泡， 最后接到电源的负极。
13
观察实验现象（1）
观察1：
当合上开关 时，两个灯 泡有什么变
化？
14
实验（1）结果
两 灯 泡 都
亮
15
观察实验现象（2）
本节课我们将要用这些元件连成两种常用 的基本电路，即串联电路和并联电路，并弄清 它们的连接特点和电流特点。
9
串联电路
1. 定义 2. 连实物图，画电路图 3. 观察实验现象,得出特点 4. 串联电路知识结构方框图
11
串联电路的定义
实验演示：
如左图，把 两只小灯泡，顺
次连接在电路里，
一只灯泡亮时另
并 联 电 路
特点：断断开开干一路条，支整路个，电不路影形响成别断的路支；路。
39
串
各用电器工作有关联：
联 工作特点 任意一个用电器不工
电
作，其他用电器均停
路
止工作。
开关的 控制特点
一只开关可控制各用 电器工作，且与开关 的位置无关。
19
并联电路
1.定义 2.观察实验现象 3.并联电路的特点 4.并联电路知识结构方框图
21
并联电路的定义
实验演示：
也可能是串联. D. 条件不足,无法判定.
29
30
31
1. 如果电路中有两个用电器,下列说法
中正确的是:[ ] A. 闭合开关S后,灯泡同时亮的一定是串联. B. 闭合开关S后,灯泡同时亮的一定是并联. C. 闭合开关S后,灯泡同时亮的可能是并联,
也可能是串联. D. 条件不足,无法判定.
答案: C （只有答案C全面）
人教版 四年级科学上册
1
2
4
5
串联电路和并联电路
6
教学过程设计
复习 引入新课 串联电路 并联电路 思考与练习
小结
7
复习
回顾 上节课我们学习了哪些内容？
1.电路的基本组成： 电源、用电器、导线、开关
2.几种常见电路元件的符号
负极 正极 电池或电池组
开关
电灯
8
上节课学习的 电路图中， 我们只用了一个用电器，可 是在一个实际电路里，用电 器往往不只一个，有时两个 ，三个甚至更多个，那么怎 出示电路元件： 样将它们连入电路呢？
32
2. 找出下面电路连接图中的错误和不足。
L1
L1
L1
L2
L2
L2
甲[分析]
乙[分析]
丙[分析]
33
2. 找出下面电路连接图中的错误和不足。
L1
L1
L1
L2
L2
L2
甲[分析]
乙[分析]
丙[分析]
甲：电路为短路，电路虽有用电器
但没有接入电路。
34
2. 找出下面电路连接图中的错误和不足。
L1
L1
如左图： 把两只灯泡并
S 列地接在电路
B L1
S1 A
中，并各自安 装一个开关。
S2
像这样把元件
L2
并列地连接起
来的电路，—
—称并联电路。
22
观察实验现象
观察：
S
当断开S2，
S1 L1
S2
合上S、S1时， 灯泡L1、L2 有什么变化？
L2
23
实验结果
S S1 L1 S2 L2
灯灯 泡泡 L1 L2 亮不
亮
24
观察实验
S S1 L1 S2 L2
再观察：
当断开开关 S1，合上开关S、 S2时，灯泡L1、 L2的变化？
25
实验结果
S S1 L1 S2 L2
灯灯
泡泡
L1 不 亮
L2
亮
26
[思考] 并联电路的特点
1. 电流有两条（或多条） 路径。
2. 各元件可以独立工作。 3. 干路的开关控制整个干
路，支路的开关只控 制本支路。
它可以同时控制 L1、L2.在图中用铅笔
标出电路中的电流方向.(开关都闭合
后).
S
L1
S1
S2
L2
37
小结（1）
定义： 把元件逐个顺次连接起来组
成的电路，称为串联电路。
串 联 电 路
回忆一 下，这节 课我们学 习了什么 内容？
特点：电流路径唯一，开关位置任意。
38
小结（2）
定义： 把元件并列连接起来组成的电路。
27
并联电路知识结构方框图
连接特点
各用电器（包括跟用电 器相连的开关）各自接 在电路两点之间。
并
某一条支路断开时，其
联 工作特点 他支路上的用电器照常
电
工作。
路
干路上的开关可以控制
开关的 所有用电器，而支路上
控制特点 的开关只能控制所在支
路上的用电器。
28
1. 如果电路中有两个用电器,下列说法
中正确的是:[ ] A. 闭合开关S后,灯泡同时亮的一定是串联. B. 闭合开关S后,灯泡同时亮的一定是并联. C. 闭合开关S后,灯泡同时亮的可能是并联,
观察2：
当调换开关
S 的位置时，
两个灯泡有 什么变化？
16
观察实验现象（2）
调换开 关位置 后，两
灯都
亮
17
[思考] 串联电路的特点
1） 电流只有一条路径， 通过一个元件的电流同时也通 过另一个。
2） 电路中只需要一个开 关，且开关的位置对电路没有 影响。
18
串联电路知识结构方框图
连接特点 依次逐个相连，无分支。
L1
L2
L2
L2
甲[分析]
乙[分析]
丙[分析]
乙：电路中L2没有接入电路中，
造成L2部分断路。
35
2. 找出下面电路连接图中的错误和不足。
L1
L1L1ຫໍສະໝຸດ L2L2L2
甲[分析]
乙[分析]
丙[分析]
丙：电路虽然连接对了，但由于
导线交叉易造成混乱。
36
如下图所示的电路叫 并联 电路,
图中开关S1用来控制 L1 ,开关S2用 来控制 L2 ,而开关S接在 干 路中,
