单晶硅片产品规格书HRS-+QA-001(外)
3种晶硅片的规格
1~3Ωcm
掺杂剂/型号Dopant/ Donor type
Boron/P
少子寿命Lifetime
≥10s
氧含量Oxygen Content
＜1×1018/cm3
碳含量Carbon Content
＜5×1016/cm3
线痕Saw marks
深度≤15m
Depth≤15m
TTV
156×156单晶硅片产品规格
156×156monocrystal silicon wafer specification
材料特性Material properties
边长Dimensions(W×W)
156×156±0.5mm
直径Diameter
200±0.5mm
厚度Thickness
200±20μm
产品规格
Product Specification
产品名称Product Name
多晶硅片Multi-Crystalline Siwafer
文件名称Document Name
156×156多晶硅片产品规格
156×156Multi-Crystallinewafer specification
材料特性Material properties
≤3‰
崩边Edge Chip
崩边宽度≤0.5 mm，长度≤1.0mm，数量≤2个。
Wide≤0.5 mm，Length≤1.0mm，Count≤2。
表面质量Surface quality
产品表面光洁，无异常油污、裂纹、针孔。
Cleaned,no grease stains, No crack or pinhole
≤3‰
隆基n型硅片参数
隆基n型硅片参数
【原创实用版】
目录
1.隆基股份概述
2.隆基股份在硅片制造方面的优势
3.隆基股份的 n 型硅片参数
4.隆基股份的 n 型硅片在市场上的竞争力
5.结论
正文
隆基股份是一家中国的光伏企业，成立于 2001 年，总部位于西安。
该公司是全球最大的太阳能电池和光伏组件制造商之一，其产品广泛应用于光伏发电领域。
隆基股份在硅片制造方面拥有强大的优势。
该公司拥有先进的生产设备和完整的产业链，能够从硅材料、硅片、电池、组件等多个环节进行研发和生产。
近年来，隆基股份在硅片制造方面持续加大投入，以提高产能和产品质量。
隆基股份的 n 型硅片参数如下：
- 硅片类型：n 型硅片
- 硅片厚度：180μm
- 硅片尺寸：156.75mm x 156.75mm
- 电阻率：≤100Ω·cm
- 晶体硅含量：≥99.999%
- 表面粗糙度：≤5nm
- 翘曲度：≤50μm
这些参数表明，隆基股份的 n 型硅片具有较高的质量水平，能够满足市场需求。
隆基股份的 n 型硅片在市场上的竞争力较强。
随着光伏行业的发展，对硅片的需求不断增加。
隆基股份的 n 型硅片在质量和价格方面具有一定的优势，能够吸引更多的客户。
此外，隆基股份与多家国际知名企业建立了合作关系，为其产品打开了更广阔的市场。
总之，隆基股份是一家在硅片制造方面具有优势的企业，其 n 型硅片在质量和价格方面具有竞争力。
偏光片规格书范文
偏光片规格书范文一、产品简介1.1产品名称：偏光片1.2产品型号：PNP-0011.3产品分类：光学器件1.4产品材质：光学玻璃1.5 产品外形尺寸：10mm×10mm×2mm1.6产品重量：1克二、产品特性2.1偏振特性2.1.1偏振类型：偏振方向为45度2.1.2透过率：大于90%2.1.3 透过偏振波长范围：400nm-700nm2.2光学性能2.2.1 光学阻挡带宽：小于4nm2.2.2折射率：1.522.2.3 相对 l/4 相位差波长范围：400nm-700nm2.3环境适应性2.3.1工作温度范围：-20℃至+70℃2.3.2工作湿度范围：0%至95%三、技术参数3.1透过率测试条件3.1.1 测试光源：550nm波长的LED光源3.1.2测试环境：室温、相对湿度50%3.1.3 测试距离：10mm3.2折射率测试条件3.2.1测试仪器：折射计3.2.2 测试波长范围：400nm-700nm3.2.3 测试距离：10mm3.3相对l/4相位差测试条件3.3.1测试仪器：相位差计3.3.2 测试波长范围：400nm-700nm3.3.3 测试距离：10mm四、包装与贮存4.1包装方式：每片偏光片使用独立包装，内含防潮材料，以避免湿气侵入。
4.2包装材料：塑料袋+纸盒4.3贮存条件：存放于通风、干燥、无酸、无碱的环境中，避免受潮。
4.4贮存周期：产品符合质保期一年。
在上述条件下，可以长期保存。
五、安全与警示5.1本产品为脆性品，请勿重压、碰撞、摔落。
5.2请勿在高温、潮湿环境下操作和贮存。
5.3请勿直接用湿布擦拭，可用气泡纸轻拂。
5.4本产品为光学玻璃制品，使用时请避免污染、刮擦等。
六、使用范围本产品适用于光学设备、光学仪器、科研实验等领域，提供可靠的偏振功能，用于光学测量、成像等应用。
七、售后服务7.1产品质保期：一年7.2产品质保范围：正常使用中由于制造缺陷引起的产品故障7.3质保服务：提供免费维修或更换服务7.4质保流程：客户提供产品相关信息和故障描述，经确认后进行维修或更换。
单晶硅技术参数
单晶硅抛光片的物理性能参数同硅单晶技术参数厚度（T） 200-1200um总厚度变化（TTV）＜10um弯曲度（BOW）＜35um翘曲度（WARP）＜35um单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。
背面要求无区域沾污、无崩边、无裂缝、无刀痕。
（2）加工工艺知识多晶硅加工成单晶硅棒：多晶硅长晶法即长成单晶硅棒法有二种：CZ（Czochralski）法FZ（Float-Zone Technique）法目前超过98％的电子元件材料全部使用单晶硅。
其中用CZ法占了约85％，其他部份则是由浮融法FZ生长法。
CZ法生长出的单晶硅，用在生产低功率的集成电路元件。
而FZ法生长出的单晶硅则主要用在高功率的电子元件。
CZ法所以比FZ法更普遍被半导体工业采用，主要在于它的高氧含量提供了晶片强化的优点。
另外一个原因是CZ法比FZ法更容易生产出大尺寸的单晶硅棒。
目前国内主要采用CZ法CZ法主要设备：CZ生长炉CZ法生长炉的组成元件可分成四部分（1）炉体：包括石英坩埚，石墨坩埚，加热及绝热元件，炉壁（2）晶棒及坩埚拉升旋转机构：包括籽晶夹头，吊线及拉升旋转元件（3）气氛压力控制：包括气体流量控制，真空系统及压力控制阀（4）控制系统：包括侦测感应器及电脑控制系统加工工艺：加料→熔化→缩颈生长→放肩生长→等径生长→尾部生长（1）加料：将多晶硅原料及杂质放入石英坩埚内，杂质的种类依电阻的N或P型而定。
杂质种类有硼，磷，锑，砷。
（2）熔化：加完多晶硅原料于石英埚内后，长晶炉必须关闭并抽成真空后充入高纯氩气使之维持一定压力范围内，然后打开石墨加热器电源，加热至熔化温度（1420℃）以上，将多晶硅原料熔化。
（3）缩颈生长：当硅熔体的温度稳定之后，将籽晶慢慢浸入硅熔体中。
由于籽晶与硅熔体场接触时的热应力，会使籽晶产生位错，这些位错必须利用缩劲生长使之消失掉。
缩颈生长是将籽晶快速向上提升，使长出的籽晶的直径缩小到一定大小（4-6mm）由于位错线与生长轴成一个交角，只要缩颈够长，位错便能长出晶体表面，产生零位错的晶体。

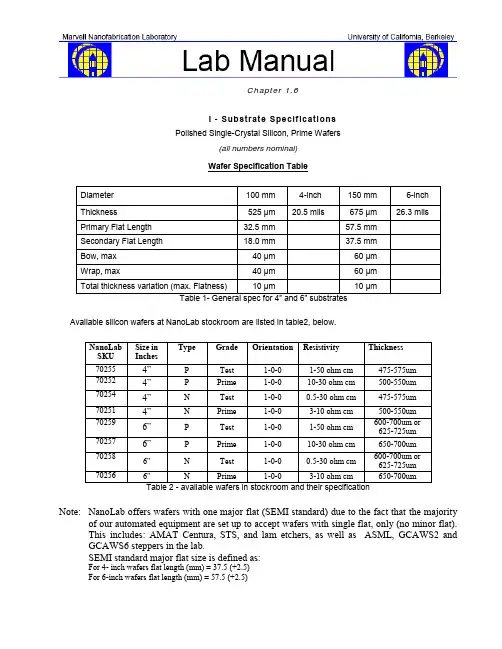

硅片规格说明书
Chapter 1.6I - Substrate SpecificationsPolished Single-Crystal Silicon, Prime Wafers(all numbers nominal)Wafer Specification TableAvailable silicon wafers at NanoLab stockroom are listed in table2, below.Note: NanoLab offers wafers with one major flat (SEMI standard) due to the fact that the majority of our automated equipment are set up to accept wafers with single flat, only (no minor flat).This includes: AMAT Centura, STS, and lam etchers, as well as ASML, GCAWS2 and GCAWS6 steppers in the lab.SEMI standard major flat size is defined as:For 4- inch wafers flat length (mm) = 37.5 (+2.5)For 6-inch wafers flat length (mm) = 57.5 (+2.5)II - Processing Notes1. Class Wafers –A large variety of glasses are available with different metal-oxide contents. Please referto chapter 1.15 MOD 31 for more detail. NanoLab stocks borofloat and fused silica (known as quartz) wafers. You can obtain other type of glass wafers from vendors. Please keep in mind your wafers will need to have single flat (SEMI standard specification) much like regular silicon substrates (above table), if you are going to use them on any of the automated tools in the lab. Wafer flatness may be an issue, if lithography steps are to be done on ASML stepper. This tool requires less than 70 um height variation across a 6-inch wafer, otherwise wafer handling will be a problem on this particular tool. For moreinformation about glass wafer processing follow our chapter 1.15 link at:/labmanual/chap1/1.15processmods.pdf2. Scribing wafers- Members often need to diamond scribe their wafers for identification. Do NOT scribewafers on their back, if you are going to send them through any of the etchers with electrostatic chucks, as well the ASML stepper. The wafer handler on ASML300 stepper cannot handle wafers with deep scratch marks on their back. Best practice is to lightly scribe the top near the flat on your wafers.III - Sorting Unlabeled Silicon WafersThe quality, resistivity type, bulk resistivity, and crystal orientation of unidentified Si wafers can be determined if the wafers are new (unused). The following is a description of the procedures to follow for identifying "unknown" wafers.1. Bright Light Inspection(1) Inspect all wafers under the bright light in V1 (VLSI area).(2) Discard any badly scratched or very hazy wafers.2. Determining Resistivity TypeUse MILLER DESIGN FPP-5000 (4ptprb) to measure resistivity type.(1) Place the wafer, unpolished (dull) side up, over the probe opening.(2) Depress the button (don't touch the wafer with fingers, tweezers, or vacuum wand while testing).(3) N or P for dopant type will be displayed.Consult the manual for VECCO FPP 4-POINT chapter 8.1 for more detailed instruction3. Measuring Bulk ResistivityUse MILLER DESIGN FPP-5000: Please see the instruction posted in Chapter 8.1 and the SLICE option of the tool with proper wafer thickness to be entered under the PRGM mod. Consult the manual for VECCO FPP 4-POINT chapter 8.1 for more detailed instructionDetermine Crystal OrientationUsing a diamond scribe and tweezers, cleave one wafer from each box. This is a destructive method.(1) With a diamond scribe, make a small nick in the wafer at the major flat.(2) Apply pressure to the nicked area with tweezers in order to cleave the wafer.(3) Make another nick in the cleaved piece and repeat step 2.(4) If the cleaved pieces form rectangles (cleave at 90 deg. angles), then the crystal orientation of the Siis <100>. If the cleaved pieces form triangles (cleave diagonally), then the crystal orientation of the Si is <111>.(5) Alternately, flat and secondary flat orientation may be compared to orientation conventions shown inthe Semiconductor Technology Handbook.IV - P-Type 4-inch Wafer Roughness DataThese are AFM images of P-type 4" prime wafers (below). These wafers are very smooth with the RMS roughness of around 2-4 angstroms. For each sample there are two 5 x 5 micron images, one entitled roughness analysis and the other entitled flatten.The samples were cut from 4" p-type prime wafers, and diced by disco saw utilizing a 2-micron sacrificial photoresist layer. After the dicing, samples were washed in acetone, IPA and DI water, then atomic forced microscope (AFM) was used to measure the roughness.V –Trace Elements in 4”and 6” Prime and Test WafersWRS Materials, our supplier of 4” and 6” wafers provided an analy sis of trace elements in their wafers.Application Note:Metals TestingWRS Materials follows SEMI Spec guidelines in all three of our facilities for surface metals testing.Below are the SEMI Spec requirements for surface metals according to SEMI M1 SPECIFICATIONS FOR POLISHED MONOCRYSTALLINE SILICON WAFERS.SEMI Spec RequirementsTable 1: Suggested Polished Wafer Surface Metal Contamination Limits Appropriate to Circuits and Devices with a Minimum Linewidth in the Range of 0.8 – 1.2 µmDue to high measurement variability, data are recorded for process capability and not for individual shipment quality reports.Technique & MethodologyWRS Materials tests these SEMI Spec guidelines by outsourcing wafers to ChemTrace, where the wafers undergo Vapor Phase Decomposition (VPD) inductively coupled plasma – mass spectrometry (ICP-MS).Silicon wafers are placed in a pre-cleaned high purity chamber saturated with Hydrofluoric Acid (HF) vapor. The native or thermal oxide on the silicon wafer is dissolved in the presence of the HF vapor. Metal impurities incorporated into the oxide layer are released and dissolved in the acid during the scanning process.A drop of an ultrapure acid etchant is added to the surface and the analysis area is scanned in a reproducible manner. The scanning solution is then collected for ICP-MS analysis.Table 3: Typical Elements and Detection Limit for Surface Metals Analysis using VPD-ICPMS Method.CapabilitiesCurrently the WRS San Jose, CA facility sends wafers out for trace metal analysis once a week and guarantee a metals spec of <5E10 atoms/cm2 for all metals listed in table 3.。

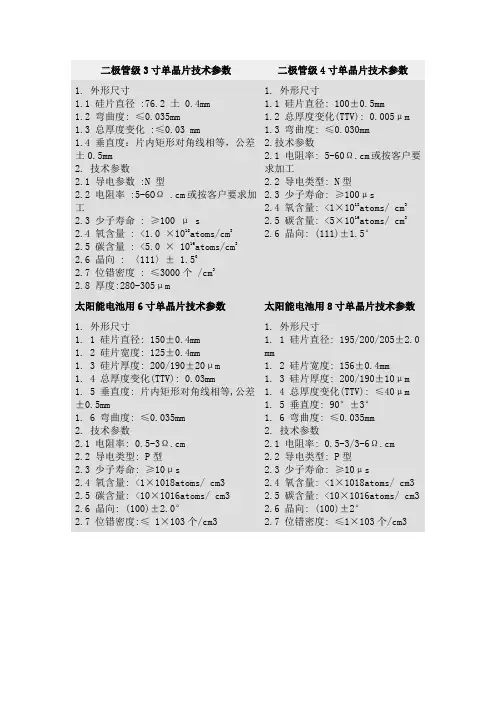

太阳能级硅片要求
二极管级3寸单晶片技术参数二极管级4寸单晶片技术参数1. 外形尺寸1.1 硅片直径 :76.2 土 0.4mm1.2 弯曲度: ≤0.035mm1.3 总厚度变化:≤0.03 mm1.4 垂直度：片内矩形对角线相等，公差土0.5mm2. 技术参数2.1 导电参数 :N 型2.2 电阻率 :5-6OΩ .cm或按客户要求加工2.3 少子寿命 : ≥100 μ s2.4 氧含量: <1.0 ×1018atoms/cm32.5 碳含量: <5.0 × 1016atoms/cm32.6 晶向 : 〈111〉± 1.502.7 位错密度: ≤3000个 /cm32.8 厚度:280-305μm 1. 外形尺寸1.1 硅片直径: 100±0.5mm1.2 总厚度变化(TTV): 0.005μm1.3 弯曲度: ≤0.030mm2.技术参数2.1 电阻率: 5-60Ω.cm或按客户要求加工2.2 导电类型: N型2.3 少子寿命: ≥100μs2.4 氧含量: <1×1018atoms/ cm3 2.5 碳含量: <5×1016atoms/ cm3 2.6 晶向: (111)±1.5°太阳能电池用6寸单晶片技术参数太阳能电池用8寸单晶片技术参数1. 外形尺寸1. 1 硅片直径: 150±0.4mm1. 2 硅片宽度: 125±0.4mm1. 3 硅片厚度: 200/190±20μm1. 4 总厚度变化(TTV): 0.03mm1. 5 垂直度: 片内矩形对角线相等,公差±0.5mm1. 6 弯曲度: ≤0.035mm2. 技术参数2.1 电阻率: 0.5-3Ω.cm2.2 导电类型: P型2.3 少子寿命: ≥10μs2.4 氧含量: <1×1018atoms/ cm32.5 碳含量: <10×1016atoms/ cm32.6 晶向: (100)±2.0°2.7 位错密度:≤ 1×103个/cm3 1. 外形尺寸1. 1 硅片直径: 195/200/205±2.0 mm1. 2 硅片宽度: 156±0.4mm1. 3 硅片厚度: 200/190±10μm 1. 4 总厚度变化(TTV): ≤40μm 1. 5 垂直度: 90°±3°1. 6 弯曲度: ≤0.035mm2. 技术参数2.1 电阻率: 0.5-3/3-6Ω.cm 2.2 导电类型: P型2.3 少子寿命: ≥10μs2.4 氧含量: <1×1018atoms/ cm3 2.5 碳含量: <10×1016atoms/ cm3 2.6 晶向: (100)±2°2.7 位错密度: ≤1×103个/cm3125 多晶硅片导电类型P尺寸125X125mm±0.5mm150X150mm±0.5mm156X156mm±0.5mm210X210mm±0.5mm电阻 0.5-3.0Ω.cm少子寿命≥2μs氧含量≤1.0×1018 /cm3碳含量≤5.0×1016/cm3厚度200μm±20、220μm±20、240μm±20TTV ≤30μm弯曲度≤30μm锯痕≤10μm156 多晶硅片导电类型P尺寸125X125mm±0.5mm150X150mm±0.5mm156X156mm±0.5mm210X210mm±0.5mm电阻 0.5-3.0Ω.cm少子寿命≥2μs氧含量≤1.0×1018 /cm3碳含量≤5.0×1016/cm3厚度200μm±20、220μm±20、240μm±20TTV ≤30μm弯曲度≤30μm锯痕≤10μm125 单晶硅片少子寿命≥10μs弯曲度≤35μm电阻 1.0-3.0Ω.cm，3.0-6.0Ω.cm氧含量≤1.0×1018 /cm3碳含量≤5.0×1016/cm3尺寸125X125mm±0.5mm156X156mm±0.5mm厚度170μm、200μm、220μm、240μm（±20）TTV ≤20μm垂直度变化90°±0.2°晶向<100>156 单晶硅片少子寿命≥10μs弯曲度≤35μm电阻 1.0-3.0Ω.cm，3.0-6.0Ω.cm氧含量≤1.0×1018 /cm3碳含量≤5.0×1016/cm3尺寸125X125mm±0.5mm156X156mm±0.5mm厚度170μm、200μm、220μm、240μm（±20）TTV ≤20μm垂直度变化90°±0.2°晶向<100>。
矽片采购手册
目录太阳能级单晶硅片的规格要求 (2)太阳能级多晶硅片的规格要求 (2)太阳能级硅棒的规格要求 (3)太阳能级多晶硅料规格要求 (4)头尾料、锅底料、边角料技术要求 (5)太阳电池用晶体硅棒、片技术条件 (6)切片 (11)标志、包装、运输、贮存 (12)专业术语中英文对照（全文翻译） (12)太阳能级单晶硅片的规格要求太阳能级多晶硅片的规格要求太阳能级硅棒的规格要求太阳能级多晶硅料规格要求A、太阳能级多晶硅料规格要求技术要求：1．总体要求：硅含量≥99.9999%2．含硼量：〈0.20ppba:3．含磷量：〈0.90ppba4．含碳量：〈1.00ppba5．金属含量：〈10.00ppba6．金属表面含量：〈30.00ppba7．尺寸大小要求：25mm---250mm8．多晶种类：P型9．电阻率：〉0.50ohmcmB.破碎半导体级硅片技术要求：1.半导体级碎硅片；2.片子形状为圆弧形碎片；3.硅片厚度≥400um;4.型号为P型；5.电阻率：〉0.50ohmcmC.小多晶硅技术要求1.型号为N型，电阻率大于50ohmcm，碳含量小于5*1016/cm3，氧含量小于5*1017/cm3;2.块状为4mm;3.不能有氧化夹层和不熔物，最好为免洗料;D．直拉多晶硅技术要求：1.磷检为N型，电阻率大于100ohmcm，硼检为P型，电阻率大于1000ohmcm，少数载流子寿命大于100us，碳含量小于5*1016/cm3，氧含量小于5*1017/cm3;2.块状大于30mm;3.不能有氧化夹层或不熔物，最好为免洗料；E．区熔头尾料技术要求1.N型，电阻率0.5-50ohmcm，少数载流子寿命大于100us;2.块状大于30mm;3.区熔头尾料不能有气泡，不能有与线圈接触所造成的沾污，更不能有区熔过程的流硅或不熔物；4.最好为免洗料。
F．直拉头尾料（IC料），最好为免洗料1.N型，电阻率大于10ohmcm;2.P型，电阻率大于0.5ohmcm;3.块状大于30mm，片厚大于0.5mm;4.直拉头尾料不能有气泡，更不能有不熔物。
单晶硅片技术参数
≤1x1018at/cm3
Carbon Contents（含碳量）
≤5.0x1016at/cm3
Diameter（直径）
150±1
mm
附图直径B
Length（长度）
125x125±0.5
mm
附图边长A
Thickness（厚度）
240±30
μm
四条方边宽度尺寸最大允许差值
≤1.5
mm
附图边长C
Angles（a,b,c,d）
（四条边直角度）
90°±0.3°
Degree（度）
Dislocation（位错密度）
≤3000
ea/ cm2
（个/ cm2）
TTV（总厚度变化）
≤50
μm
Bow（翘曲度）
≤70
μm
损伤层深度（刀痕）
≤15
µm
Quality of surface
（表面质量）
Specifications for 125×125pseudsquare Si single crystal wafer
125×125准方单Βιβλιοθήκη 硅片技术参数表Item（项目）
Specification（规格）
Unit（单位）
Remarks（备注）
Material（材料）
Silicon（硅）
CrystalGrowth Method
（晶体成长方法）
CZ（直拉法）
Conductivity Type（传导率）
Ptype（P型）
Dopant（搀杂物）
Boron（硼）
CrystalOrientation
（晶体取向）
1单晶硅片--(企业标准) (2)
太阳能级单晶硅片1 范围本标准规定了太阳能级单晶硅片的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于太阳能电池用的太阳能级单晶硅片（以下简称单晶硅片）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划3 术语和定义3.1本产品导电类型为p-型半导体硅片导电类型是指半导体材料中多数载流子的性质所决定的导电特性，本产品导电类型是p-型半导体，其多数载流子为空穴的半导体。
3.2杂质浓度单位体积内杂质原子的数目。
本产品的主要杂质是指氧含量、碳含量。
3.3体电阻率单位体积的材料对于两平行面垂直通过的电流的阻力。
一般来说，体电阻率为材料中平行电流的电场强度与电流密度之比。
符号为ρ，单位为Ω·cm 。
3.4四探针测量材料表面层电阻率的一种探针装置。
排列成一直线、间距相等的四根金属探针垂直压在样品表面上，使电流从两外探针之间通过，测量两内探针的电位差。
3.5寿命晶体中非平衡载流子由产生到复合存在的平均时间间隔，它等于非平衡少数载流子浓度衰减到其始值的1/e(e=2.718)所需的时间。
又称少数载流子寿命，简称少子寿命。
寿命符号τ，单位为μs 。
3.6孪晶在晶体中晶体是两部分，彼此成镜象对称的晶体结构。
连接两部分的界面称为孪晶或孪晶边界。
在金刚石结构中，例如硅，孪晶面为（111）面。
3.7单晶不含大角晶界或孪晶界的晶体。
3.8直拉法（CZ）本产品单晶硅的生长方式为直拉法，其工艺为沿着垂直方向从熔体中拉制单晶体的方法，又称切克劳斯基法，表示符号为CZ。
单晶硅片的技术标准
单晶硅片的技术标准1 范围本要求规定了单晶硅片的分类、技术要求、包装以及检验规范等本要求适用于单晶硅片的采购及其检验。
2 规范性引用文件ASTM F42-02 半导体材料导电率类型的测试方法ASTM F26 半导体材料晶向测试方法F84 直线四探针法测量硅片电阻率的试验方法ASTM F1391-93 太阳能硅晶体碳含量的标准测试方法ASTM F121-83 太阳能硅晶体氧含量的标准测试方法ASTM F 1535 用非接触测量微波反射所致光电导性衰减测定载流子复合寿命的实验方法3 术语和定义TV ：硅片中心点的厚度，是指一批硅片的厚度分布情况；TTV :总厚度误差，是指一片硅片的最厚和最薄的误差（标准测量是取硅片5点厚度：边缘上下左右6mn处4点和中心点）；位错:晶体中由于原子错配引起的具有伯格斯矢量的一种线缺陷；位错密度：单位体积内位错线的总长度（cm/cm3），通常以晶体某晶面单位面积上位错蚀坑的数目来表示；崩边：晶片边缘或表面未贯穿晶片的局部缺损区域，当崩边在晶片边缘产生时，其尺寸由径向深度和周边弦长给出；裂纹、裂痕：延伸到晶片表面，可能贯穿，也可能不贯穿整个晶片厚度的解理或裂痕；四角同心度：单晶硅片四个角与标准规格尺寸相比较的差值。
密集型线痕：每1cm上可视线痕的条数超过5条4分类单晶硅片的等级有A级品和B级品，规格为：125’ 1251 （mm）125’ 125 H （mm）156’ 156（mm。
5技术要求外观见附录表格中检验要求。
外形尺寸方片TV为200士20 um,测试点为中心点；方片TTV小于30um,测试点为边缘6mn处4点、中心1点；硅片TTV以五点测量法为准，同一片硅片厚度变化应小于其标称厚度的15%相邻C段的垂直度：90°士；其他尺寸要求见表1。
表1单晶硅片尺寸要求图1硅单晶片尺寸示意图材料性质导电类型:硅片电阻率：见下表；硅片少子寿命：见下表（此寿命为2mmf羊片钝化后的少子寿命）；晶向：表面晶向<100>+/°;位错密度w 3000pcs/cm2;氧碳含量：氧含量w 20ppma碳含量w。
T125M02单晶电池片规格书原文
T125M02单晶电池片规格书1.1本标准规定了天通控股股份有限公司生产的P型125单晶硅太阳能电池片的要求、检验、包装等，详细描述了电池片的特性。
2命名规则T125M02T 125 M 02对角线长165mm单晶边长125mm公司代号（天通）3材料性质3.1拉制方法：直拉(CZ)。
3.2基材类型：P型，搀杂剂：硼（Boron）；扩散源：磷。
4外观要求4.1颜色等级：蓝色；4.2弯曲度，翘曲度≤2mm；4.3无明显色斑，水痕印、手指印；4.4印刷清晰，主栅线粗细均匀；4.5无明显划痕，镀膜面边缘允许轻微带颜色的崩边。
5技术要求基片材料P型单晶硅片边长a 125×125(mm) ±0.5 mm直径h 165mm ±1 mm（6.5英寸）厚度Thickness200±20μm面积154.83 c㎡正面（—）正面银电极氮化硅减反射膜背面（+）银铝浆料背电极铝背场工作温度-40℃~ +60℃实物图片正面背面印刷图案正面背面6电性能参数No.效率Eff(%)功率P (W)工作电压Upm(V)工作电流Ipm (A)开路电压Uoc(V)短路电流Isc(A)1 18.25% 2.826 0.525 5.378 0.630 5.7202 18.00% 2.787 0.524 5.349 0.629 5.6973 17.75% 2.748 0.523 5.282 0.627 5.6554 17.50% 2.710 0.520 5.260 0.627 5.6525 17.25% 2.671 0.515 5.236 0.624 5.6496 17.00% 2.632 0.510 5.204 0.623 5.6407 16.75% 2.593 0.505 5.171 0.622 5.6368 16.50% 2.555 0.496 5.152 0.620 5.6359 16.25% 2.516 0.5494 5.151 0.620 5.63410 16.00% 2.477 0.491 5.049 0.620 5.628 测试条件：1000w/㎡，AM1.5，25℃温度系数：Pmpp：-0.47%/℃；Voltage：-0.38%/℃；Current：+0.10%/℃7包装、储存和运输要求7.1提供明细装箱单，包装上要有生产日期、规格、效率等标志；7.2产品应储存在清洁、干燥的环境中，温度：10-40℃；湿度：≤60％；避免酸碱腐蚀性气氛；避免油污、灰尘颗粒气氛；7.3电池片内包装四周有软质珍珠棉缓冲，内包装外部用热缩膜封装。
单晶硅片产品说明书
单晶硅片产品说明书Manual of the Monocrystalline silicon Wafer一、产品说明（Explain ）：单晶硅片是单晶电池片的主要原料,是通过线切割方式将单晶硅棒加工而成。
The Monocrystalline silicon Wafer are the Main raw materials who Produce the Monocrystalline cells.It come from Monocrystalline Silicon Stick二、产品参数(parameters )：名称（Name ）：单晶硅片（Monocrystalline silicon wafer ） 类型（Model ）：8"名称 Type 内容 Detail 参数 Paramaters晶体生长方式 Crystal GrowthodCZ 掺杂剂Dopant species掺杂B Dopant B导电类型Conductivity TypeP 少子寿命 Life Time≥10μs特征 Characters晶向Growing Orientation‹100›±3° 电阻率 Resistivity 1-3Ω²cm 碳含量Carbon Concentration≤5.0*1017氧含量Oxygen Concentration≤1.0*1018 位错密度Dislocation Density≤3000/cm 2 尺寸 Size边长 Width 156mm ³156mm ±0.5mm对角线 Diameter 200mm ±0.5mm 倒角宽度 Chamfer Width21.81mm ±1.0mm 厚度 Thickness200±20μm 倒角角度 Chamfer Angle 45°±10° 垂直度 Verticality 90°±0.25° 外观 Appearence线痕深度 Saw Mark ≤15μm 翘曲度 Warp ≤70μm 总厚度偏差TTV≤40um崩边 Edge Defect 深度（Width ）≤0.3mm ；长度（Length ）≤0.5mm ；数量（Quantity ）≤3个表面质量 Surface无裂痕、明显线痕、凹坑、缺口、孔洞No cracks and pin holes visiblewith the naked eye 表面沾污Surface Contamination无肉眼可视沾污 No Stains By Visual三、使用注意事项（Note ）：1. 易碎，搬运时轻拿轻放，避免磕碰；Gently, To avoid collision；2.请避光保存；Please From light3.请在以下环境保存环境Please Save it in this place:温度:25℃±3℃湿度：50%±15Temperature:25℃±3℃Humidity50%±15。
HRS DF12 Series 规格书-腾勋精密
10
04.6 02.0
14
05.6 03.0
20
●Receptacle
DF12
q
q Series Name : DF12
w Type
Fitting Boss
Blank K
K
A
∞
K
B
K
∞
C
∞
∞
# (**) - * DS - 0.5 V (**)
w
e
rt
yu
i
e Stacking height 3.0 : 3.0mm
Blank : 3.5 to 5.0mm r Number of Contacts : 10, 14, 20, 30, 32,
537-0626-9 81 537-0915-6 81 537-0628-4 81 537-0630-6 81 537-0637-5 81 537-0631-9 81 537-0632-1 81 537-0634-7 81 537-0636-2 81 537-0638-8 81 537-0686-0 81 537-0917-1 81 537-0688-6 81 537-0690-8 81 537-0697-7 81 537-0691-0 81 537-0692-3 81 537-0694-9 81 537-0696-4 81 537-0212-6 81
y Contact Pitch : 0.5mm u Contact Style
V : Straight SMT i Packaging Type
(81) : Embossed tape packaging (1,000pcs/reel) (D, E type)
(86) : Embossed tape packaging (1,000pcs/reel) (Blank, B type)
格恩半导体产品规格书
格恩半导体产品规格书英文回答：The specification sheet for the Geon Semiconductor product is a comprehensive document that outlines the technical details and performance characteristics of the product. It serves as a reference guide for customers, engineers, and other stakeholders who are interested in the product.The specification sheet typically includes information such as the product's electrical and mechanical specifications, operating conditions, and performance parameters. It provides details about the product's voltage ratings, current ratings, power dissipation, and temperature range. Additionally, it may also include information about the product's package type, pin configuration, and recommended PCB layout.For example, let's say we are looking at thespecification sheet for a Geon Semiconductor microcontroller. The sheet would provide details about the microcontroller's operating voltage range, maximum clock frequency, and number of I/O pins. It would also specify the microcontroller's flash memory size, RAM size, and any additional peripherals or features it may have, such as built-in analog-to-digital converters or communication interfaces.Furthermore, the specification sheet may also include performance characteristics such as the microcontroller's power consumption in different operating modes, its response time for various operations, and its tolerance to external disturbances such as noise or temperature variations.In addition to the technical specifications, the specification sheet may also provide information about the product's certifications, compliance with industry standards, and any special requirements or considerations for its usage. For example, it may specify the product's compliance with RoHS (Restriction of Hazardous Substances)regulations or its suitability for specific applications or environments.中文回答：格恩半导体产品规格书是一份详尽的文档，概述了产品的技术细节和性能特征。
索纳多晶硅片产品规格说明书
线痕深度≤15μm
裂纹
无可视裂纹
孔洞
不能有穿孔现象
微晶
1cm长度上晶体个数<10个，横截面上枝蔓晶（雪花晶）面积<2cm2
崩边
深度≤0.3mm，长度≤0.5mm,少于2处,无V形缺口
缺角
无
硅晶脱落
深度≤0.3mm，少于2处
亮点
深度≤0.3mm
性能
导电
P型
少子寿命
≥2μs（多晶）
电阻率
1-3Ω.cm
附件一
多晶硅片产品规格说明书
检验项目
检验内容
检验标准
尺寸
边宽尺寸
156mm±0.5mm
厚度
200μm+/-20μm
TTV
TTV≤30μm
垂直度
相邻两边的垂直度为90°±0.2°
翘曲度
翘曲度≤50μm
对角线长度
219.2±0.5mm
倒角角度
倒角角度45°±10°
外观
表面
不允许有裂纹，明显刀痕，手感不明显；无凹坑、“V”型缺口、孔洞；无硅胶残留；表面干净无沾污和异常斑点。
氧含量
≤5×1017atom/cm3
碳含量
≤8×1017atom/cm3
P型硅片规格书
GBT 1550-1997 非本征半导体材料 导电类型测试方法
6700-FTIR 傅里叶变换红外光 GBT 1557-2006 硅晶体中间隙氧含
谱仪
量的红外吸收测量方法
6700-FTIR 傅里叶变换红外光 GBT 1558-2009 硅中代位碳原子含
谱仪
量 红外吸收测量方法
表面瑕疵检验灯
GBT 1554-2009 硅晶体完整性化学择 优腐蚀检验方法
硅片自动检测设备
硅片自动检测设备
4.Surface properties 表面性能
项目
表面质量 线痕
弯曲度 崩边 隐裂 气孔
指标
检测工具
无可见污染（不允许有油污，指印，花斑， 砂浆残留，胶残留）
台达 致茂 Hennecke
≤ 15 μm
台达 致茂 Hennecke
＜ 50μm
台达 致茂 Hennecke
X 射线衍射仪
GB/T 1555-1997 单晶晶向测试方法
项目
指标
硅片电阻率 硅棒少子寿命
□0.5-1.5Ω·cm □1-3Ω·cm □客规
≥15 μs 碘酒钝化后测试
3.Geometry 几何尺寸
检测工具
台达 致茂 Hennecke
Semilab
检测方法
硅片自动检测设备 微波光电导衰减法
项目
边长（A） 直径（B）
检测工具
台达 致茂 Hennecke
台达 致茂 Hennecke
台达 致茂 Hennecke
检测方法
硅片自动检测设备 硅片自动检测设备 硅片自动检测设备
平均厚度 TTV
P 型硅片规格书
□140～180+20/-10μm; □客规
单晶硅片出售合同书
单晶硅片出售合同书甲方（卖方）：________乙方（买方）：________签订日期：________签订地点：_______鉴于甲方为单晶硅片的生产者，乙方为单晶硅片的购买者，双方本着平等自愿、诚实信用的原则，就乙方购买甲方生产的单晶硅片事宜，经协商一致，达成如下合同条款：第一条产品规格及数量1. 乙方同意购买甲方生产的单晶硅片，产品规格为：________2. 产品数量为：________3. 甲方应保证所提供的单晶硅片符合乙方要求的规格和质量标准。
第二条价格及支付方式1. 单晶硅片的单价为：________2. 总价为：________3. 乙方应在合同签订后______天内支付总价的______%作为预付款。
4. 余款应在货物交付并经乙方验收合格后______天内支付。
第三条交货及验收1. 甲方应在合同生效后______天内将单晶硅片交付至乙方指定地点。
2. 乙方应在收到货物后______天内完成验收，如有异议，应在验收期满后______天内书面通知甲方。
第四条质量保证及售后服务1. 甲方保证所售单晶硅片在正常使用情况下，自交付之日起______个月内无质量问题。
2. 如产品在质保期内出现非人为损坏的质量问题，甲方应负责免费维修或更换。
第五条违约责任1. 如甲方未能按时交付产品，应向乙方支付违约金，违约金为延迟交付产品总价的______%。
2. 如乙方未能按时支付货款，应向甲方支付违约金，违约金为延迟支付货款金额的______%。
第六条争议解决双方因履行本合同发生争议，应首先通过友好协商解决；协商不成时，可提交甲方所在地人民法院诉讼解决。
第七条其他1. 本合同一式两份，甲乙双方各执一份，具有同等法律效力。
2. 本合同自双方签字盖章之日起生效。
甲方（盖章）：________授权代表（签字）：________联系电话：________地址：________乙方（盖章）：________授权代表（签字）：________联系电话：________地址：________（注：以上内容为示例，具体合同条款应根据实际情况制定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能级单晶硅片产品规格书
1 范围 本规范规定了单晶硅片的性能、标识、包装、贮存、运输。 本规范适用于海润光伏科技股份有限公司生产的太阳能级单晶硅片，详细描述了该系列硅 片的特性和适用范围。
2 引用标准 GB/T 2828.1 计数抽样检验程序 第一部分 按接受质量限（AQL）检索的逐批检验抽样计划
参数
备注
准正方形
125±0.5mm
150±0.5mm or 165±0.5mm
厚度（TV） 总厚度偏差（TTV）
Document#: HRS-QA-001
200 ± 20 μm, 最小厚度 不得低于180μm
≤30 μm
中心厚度
片内最大厚度与最小厚度差值（按5点法 测试）
1-2
Veቤተ መጻሕፍቲ ባይዱsion#:A 普通
备注
备注 备注
5.3 运输 产品运输过程中轻拿轻放、严禁抛掷，且采取防震、防潮措施。 5.4 贮存 产品储存在清洁、干燥的环境中，温度 10-40℃；湿度≤60%；避免酸碱腐蚀性空气，避 免油污、灰尘颗粒气氛。
Document#: HRS-QA-001
2-2
Version#:A 普通
海润光伏科技股份有限公司 Hareon Solar Technology Co., Ltd
4.2 单晶硅片表面质量 单晶硅片表面质量参数见下表：
项目
参数
边缘缺陷
无
缺口
无
线痕
深度≤15 μm
穿孔、凹坑、隐裂
无明显缺陷
沾污
无
弯曲/翘曲
≤30μm
4.3 单晶硅片电学性能 单晶硅片电学性能参数见下表：
项目
参数
电阻率（Ω·cm）
1.0～3.0Ω·cm
少子寿命（μs）
≥ 8μs
4.4 杂质含量
单晶硅片材料特性参数见下表：
项目
参数
生长方式
CZ
掺杂型号/掺杂元素
p-type/Boron
氧含量
≤ 1 x 1018 atoms/cm3
碳含量
≤ 5 x 1016 atoms/cm3
5 标识、包装、运输、贮存 5.1 标识 5.2 包装
3 标记和规格 3.1 标记
4 技术要求 4.1 单晶硅片外观尺寸 单晶硅片外观尺寸见下图：
B
A
A=125±0.5
（其中 6 寸： B=150±0.3
6.5 寸： B=165±0.3）
图1 太阳电池单晶硅片尺寸（单位：mm）
项目 外形
A 倒角尺寸 （含150mm， 165mm直径） B
单晶硅片外观尺寸参数见下表：
