阀门分类图解介绍及原理说明
各种阀门种类及原理(图)
各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀，是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合, 可阻止介质流过，并依靠顶模、弹簧或闸板的模形，来增强密封效果。
它在管路中主要起切断作用。
它的优点是：流体阻力小，启闭省劲，可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门，而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式，二是暗杆式。
按闸板构造分，也分两类，一是平行，二是模式。
2。
截止阀截止阀，也叫截门, 是使用最广泛的一种阀门，它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用，开启高度不大，制造容易, 维修方便, 不仅适用于中低压，而且适用于高压。
它的闭合原理是, 依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通.截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时，密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3。
蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风，自由回旋 .蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单，开闭迅速，切断和节流都能用, 流体阻力小, 操作省力。
蝶阀，可以做成很大口径.能够使用蝶阀的地方, 最好不要使闸阀，因为蝶阀比闸阀经济，而且调节性好.目前, 蝶阀在热水管路得到广泛的使用。
4。
球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞.球阀开关轻便，体积小，可以做成很大口径, 密封可靠, 结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
球阀分两类，一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转，以达到开启与关闭的目的.它的作用是切断、分田和改变介质流向。
十五种常用阀门结构及工作原理(带示意图)之欧阳科创编
1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
二、截止阀靠圆形阀芯上下移动，控制阀门开度。
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
十五种常用阀门结构及工作原理(带示意图)之欧阳美创编
阀门有哪些种类？其结构及工作原1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 : 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单 , 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
二、截止阀靠圆形阀芯上下移动，控制阀门开度。
阀门分类图解介绍及原理说明
阀门分类标准
按结构形式分类
根据阀门的结构形式，阀门可以分为闸阀、截止 阀、球阀、蝶阀、旋塞阀等。
按工作原理分类
根据阀门的工作原理，阀门可以分为节流阀、调 压阀、安全阀、减压阀等。
按用途分类
根据阀门的用途，阀门可以分为给排水阀门、消 防阀门、空调阀门、化工阀门等。
各类阀门的特性与适用场景
闸阀
闸阀具有流体阻力小、启闭力矩小、适用 介质广泛等特性，适用于温度、压力较高 的场合。
详细描述
闸阀通常由一个闸板、阀体和阀杆组成。当 需要开启或关闭阀门时，通过转动阀杆，带 动闸板上下移动。当闸板上升至阀座密封面 时，流体通道被关闭；当闸板下降至阀座密 封面以下时，流体通道被打开。闸阀具有流 体阻力小、密封性能好、操作简便等优点， 广泛应用于各种管道系统中。
截止阀工作原理图解
总结词
旋塞阀
旋塞阀具有密封性好、流体阻力小、启闭 力矩较小等特性，适用于需要开关频繁的 场合。
截止阀
截止阀具有密封性好、流体阻力较大、启 闭力矩较大等特性，适用于需要调节流量 和压力的场合。
蝶阀
蝶阀具有结构简单、体积小、重量轻等特 性，适用于需要调节流量和切断介质的场 合。
球阀
球阀具有启闭速度快、密封性好、流体阻 力小等特性，适用于需要快速开关的场合 。
球阀
球阀是一种转角为90°的开关阀门，通过球体的旋转实现流体的开启或关闭。
球阀主要由阀体、球体和密封圈组成。当需要开启或关闭阀门时，通过旋转球体来实现流体的开启或关闭。球阀具有流体阻 力小、密封性能好、开关迅速等优点，广泛应用于气体、液体等介质中。
03
阀门工作原理图解
闸阀工作原理图解
总结词
通过上下移动闸板来控制流体通道的开启和 关闭
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
十五种常用阀门结构及工作原理(带示意图)之欧阳班创编
1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
二、截止阀靠圆形阀芯上下移动，控制阀门开度。
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 : 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单 , 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
各种阀门种类及原理(图)
各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门,而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
十五种常用阀门结构及工作原理(带示意图)

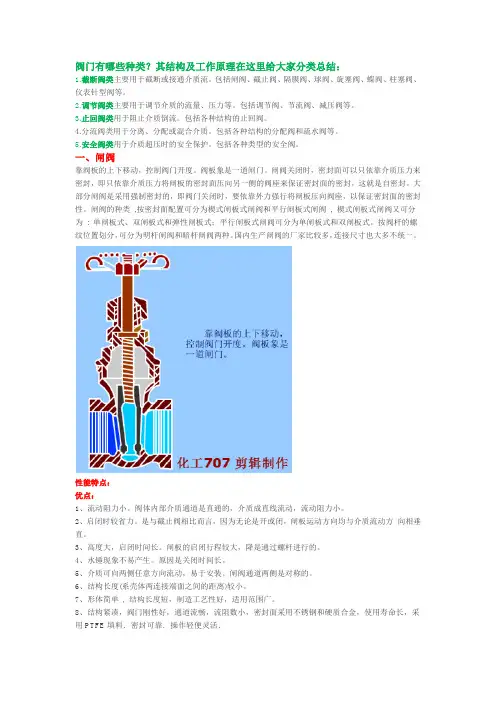

十五种常用阀门结构及工作原理(带示意图)阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
阀门分类图解介绍及原理说明
阀门的种类及原理主要内容n1 阀门概述及分类n2 典型阀门介绍n3 电动和气动执行机构及调试n4 阀门的试验n5 常见故障及维修21 阀门概述及分类n阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
3n阀门的种类很多，且有多种分类方法：一、按用途和作用分类1、截断阀类：主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2、调节阀类：主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3、止回阀类：用于阻止介质倒流。
包括各种结构的止回阀。
4、分流阀类：用于分配、分离或混合介质。
包括各种结构的分配阀和疏水阀等。
5、安全阀类：用于超压安全保护。
包括各种类型的安全阀。
4二、按主要参数分类1、按压力分类(1) 真空阀工作压力低于标准大气压的阀门。
(2) 低压阀公称压力PN<1.6MPa的阀门。
(3) 中压阀公称压力PN<2.5~6.4Mpa的阀门。
(4) 高压阀公称压力PN10.0~80.0Mpa的阀门。
(5) 超高压阀公称压力PN≥100Mpa的阀门。
2、按介质工作温度分类(1) 高温阀t>450℃的阀门。
(2) 中温阀120℃≤t<450℃的阀门。
(3) 常温阀-40℃≤t<120℃的阀门。
(4) 低温阀-100℃≤t<-40℃的阀门。
(5) 超低温阀t<-100℃的阀门。
5。
十五种常用阀门结构与工作原理(带示意图)
阀门有哪些种类？其结构与工作原理在这里给大家分类总结：主要用于截断或者接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
用于阻挠介质倒流。
包括各种结构的止回阀。
4.分流阀类用于别离、分配或者混合介质。
包括各种结构的分配阀和疏水阀等。
用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下挪移，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大局部闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 : 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国生产闸阀的厂家比拟多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或者闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆发展的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单 , 结构长度短，创造工艺性好，合用围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用 PTFE 填料．密封可靠．操作轻便灵便．缺点：密封面之间易引起冲蚀和擦伤，维修比拟艰难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
二、截止阀靠圆形阀芯上下挪移，控制阀门开度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
50
51
3 执行机构
3.1 电动和气动执行机构简介 3.1.1 气动执行机构 阀门气动驱动装置安全、可靠、成本低， 使用维修方便，是阀门驱动机构中的一大 分支。气动装置在具有防爆要求的场合应 用较多。阀门气动驱动装置采用气源的工 作压较低，结构尺寸不大，阀门气动驱动 装置的总推力也不很大。
52
2.5 球阀 球阀是由旋塞阀演变而来。 它具有相同的旋转90度的 动作，不同的是旋塞体是 球体，有圆形通孔或通道 通过其轴线。当球旋转90 度时，在进、出口处应全 部呈现球面，从而截断流 动。
30
球阀只需要用旋转90度的操作和很小的转动力矩 就能关闭严密。完全平等的阀体内腔为介质提供 了阻力很小、直通的流道。球阀最适宜直接做开 闭使用，但也能作节流和控制流量之用。球阀的 主要特点是本身结构紧凑，易于操作和维修，适 用于水、溶剂、酸和天然气等一般工作介质，而 且还适用于工作条件恶劣的介质，如氧气、过氧 化氢、甲烷、乙烯、树脂等。球阀阀体可以是整 体的，也可以是组合式的。
61
62
试验止回阀时，压力应从出口端引入，在入口端进行检查。 密封试验时，阀门的关闭力矩应按公称压力与公称通径决定。手动阀门 通常只允许用正常体力关闭，而不得借助于其他辅助器械，当手轮直径 ≥320mm时允许用两人关闭。有驱动装置的阀门，应在使用驱动装置的 情况下试验。如技术要求上规定有关闭力矩要求时，需用测力扳手测关 闭力矩。
阀体内部阀芯由套筒导向 套筒上开有窗口用于决定流量与流 量特性 阀芯上可开有平衡孔,减小不平衡力 套筒阀可调比大,振动小,不平衡力小, 互换性好, 可适用于大部分单双座阀的应用场 合 不适用于有颗粒及较脏污介质 是使用最为广泛的一种阀体类型
44
45
球阀、蝶阀、隔膜阀等都可以作为调节阀
31
32
33
2.6 隔膜阀 隔膜阀是用一个弹性的膜片连接在压缩件 上，压缩件由阀杆操作上下移动，当压缩 件上升，膜片就高举，形成通路，当压缩 件下降，膜片就压在阀体上，阀门关闭。 此阀适用于开断、节流。 隔膜阀特别适用 于运送有腐蚀性、有粘性的流体，而且此 阀的操作机构不暴露在运送流体中，故不 会被污染，也不需要填料，阀杆填料部分 也不会泄漏。
20
21
22
2.4 蝶阀 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀 体圆柱形通道内，圆盘形蝶板绕着轴线旋转， 旋转角度为0°~90°之间，旋转到90°时，阀 门则是全开状态。蝶阀结构简单、体积小、重 量轻，只由少数几个零件组成。而且只需旋转 90°即可快速启闭，操作简单。蝶阀处于完全 开启位置时，蝶板厚度是介质流经阀体时唯一 的阻力，因此通过该阀门所产生的阻力很小， 故具有较好的流量控制特性，可以作调节用。
56
57
4 阀门试验
阀门在总装完成后必须进行性能试验，以检查产 品是否符合设计要求和是否达到国家所规定的质 量标准。阀门的材料、毛坯、热处理、机加工和 装配的缺陷一般都能在试验过程中暴露出来。 常规试验有壳体强度试验、密封试验、低压密封 试验、动作试验等，并且根据需要，依次序逐项 试验合格后进行下一项试验。
60
4.1.2 密封试验
除节流阀外，无论是切断用阀还是调节用阀，均应具有一定的关闭密封性，故阀 门出厂前需逐台进行密封试验，带上密封的阀门还要进行上密封试验。 试验通常是在常温下以公称压力PN进行的，苏阀一般是在1.1倍PN压力下进行的。 以水为试验介质时，易使阀门产生锈蚀，通常要根据技术要求控制水质，并在试 验后将残水吹干或烘干。 闸阀和球阀由于有两个密封副，故需进行双向密封试验。试验时，先将阀门开启， 把通道一端封堵住，压力从另一端引入，待压力升高到规定值时将阀门关闭，然 后将封堵端的压力逐渐卸去，并进行检查。另一端也重复上述试验。闸阀的另一 种试验方法是在体腔内保持试验压力，从通道两端同时检查阀门的双密封性。
阀门的种类及原 理
1
主要内容
1 阀门概述及分类 2 典型阀门介绍 3 电动和气动执行机构及调试 4 阀门的试验 5 常见故障及维修
2
1 阀门概述及分类
阀门是流体输送系统中的控制部件，具有 截断、调节、导流、防止逆流、稳压、分 流或溢流泄压等功能。
3
阀门的种类很多，且有多种分类方法：
23
24
25
26
蝶阀有弹性密封和金属的密封两种密封型 式。弹性密封阀门，密封圈可以镶嵌在阀 体上或附在蝶板周边。采用金属密封的阀 门一般比弹性密封的阀门寿命长，但很难 做到完全密封，金属密封能适应较高的工 作温度，弹性密封则具有受温度限制的缺 点。
27
单偏心蝶阀
双偏心蝶阀
三偏心蝶阀
28
29
14
介质通过此类阀门时的 流动方向发生了变化， 因此截止阀的流动阻力 较高。引入截止阀的流 体从阀芯下部引入称为 正装，从阀芯上部引入 称为反装，正装时阀门 开启省力，关闭费力， 反装时，阀门关闭严密， 开启费力，截止阀一般 正装。
15
16
Hale Waihona Puke 171819
2.3 止回阀 止回阀的作用是只允许介 质向一个方向流动，而且 阻止方向流动。通常这种 阀门是自动工作的，在一 个方向流动的流体压力作 用下，阀瓣打开；流体反 方向流动时，由流体压力 和阀瓣的自重合阀瓣作用 于阀座，从而切断流动。 包括旋启式止回阀和升降 式止回阀。
41
2.8.1 阀体结构
直通单座阀(GLOBE)
阀体内只有一个阀座和密 封面，结构简单,密封效果 好,是使用较多的一种阀体 类型。
42
直通双座阀(GLOBE) 阀体内有两个阀座和 密封面，流通能力大, 不平衡力小,但泄漏量 大,切断效果差,是使 用较多的一种阀体类 型
43
套筒阀(CAGE)
58
59
4.1 阀门试验方法
4.1.1 强度试验
阀门可看成是受压容器，故需满足承受介质压力而不渗漏的要求，故阀体、阀盖等零 件的毛坯不应存在影响强度的裂纹、疏松气孔、夹渣等缺陷。阀门制造厂除对毛坯进 行外表及内在质量的严格检验外，还应逐台进行强度试验，以保证阀门的使用性能。 强度试验一般是在总装后进行。毛坯质量不稳定或补焊后必须热处理的零件，为避免 和减少因试验不合格而造成的各种浪费，可在零件粗加工后进行中间强度试验（常称 为毛泵）。经中间强度试验的零件总装后，如用户未提出要求，阀门可不再进行强度 试验。苏阀为了保证质量，在中间强度试验后，阀门都全部最后再进行强度试验。 试验通常在常温下进行，为确保使用安全，试验压力P一般为公称压力PN的1.25~1.5 倍。试验时阀门处于开启状态，一端封闭，从另一端注入介质并施加压力。检查壳体 （体、盖）外露表面，要求在规定的试验持续时间（一般不小于10分钟）内无渗漏， 才可认为该阀门强度试验合格。为保证试验的可靠性，强度试验应在阀门涂漆前进行， 以水为介质时应将内腔的空气排净。 渗漏的阀门，如技术条件允许补焊的可按技术规范进行补焊，但补焊后必须重新进行 强度试验，并适当延长试验持续时间。
明杆楔式单闸板闸阀 8
从结构形式上，主要的区 别是所采用的密封元件的 形式。根据密封元件的形 式，常常把闸阀分成几种 不同的类型，如：楔式闸 阀、平行式闸阀、平行双 闸板闸阀、楔式双闸板闸 等。最常用的形式是楔式 闸阀和平行式闸阀。
9
10
11
12
13
2.2 截止阀 截止阀是用于截断介质流动的， 截止阀的阀杆轴线与阀座密封面 垂直，通过带动阀芯的上下升降 进行开断。截止阀一旦处于开启 状态，它的阀座和阀瓣密封面之 间就不再有接触，并具有非常可 靠的切断动作，因而它的密封面 机械磨损较小，由于大部分截止 阀的阀座和阀瓣比较容易修理或 更换密封元件时无需把整个阀门 从管线上拆下来，这对于阀门和 管线焊接成一体的场合是很适用 的。
一、按用途和作用分类 1、截断阀类： 主要用于截断或接通介质流。包括闸阀、截 止阀、隔膜阀、旋塞阀、球阀、蝶阀等。 2、调节阀类： 主要用于调节介质的流量、压力等。包括调 节阀、节流阀、减压阀等。 3、止回阀类： 用于阻止介质倒流。包括各种结构的止回阀。 4、分流阀类： 用于分配、分离或混合介质。包括各种结构 的分配阀和疏水阀等。 5、安全阀类： 用于超压安全保护。包括各种类型的安全阀。
3.1.2 电动执行机构 电动执行机构一般由电机、减速箱、手操 机构、机械位置指示机构等一些部件组成。 与其他阀门驱动装置相比，电动驱动装置 具有动力源广泛，操作迅速、方便等特点， 并且容易满足各种控制要求。所以，在阀 门驱动装置中，电动装置占主导地位。
53
电动执行机构的构造
指示器 观察窗 电机 电容器
46
2.8.3 气蚀、噪音问题及解决
47
气蚀
液体介质流经阀座时 压力下降至汽化压力 以下,阀门出口压力 P2若低于汽化压力则 出现闪蒸,高于汽化压 力则出现气蚀现象
48
噪音
闪蒸产生 气蚀产生 高流速介质产生
49
抗气蚀、噪音的措施
采用多级阀芯,分级降压, 使每级压力高于汽化压 力 降低阀上压差,控制介质 流速串联节流孔板 采用抗气蚀的材料延长 使用寿命 采用消音器
7
2 典型阀门
2.1 闸阀 闸阀是作为截止介质使用，在全开 时整个流通直通，此时介质运行的 压力损失最小。闸阀通常适用于不 需要经常启闭，而且保持闸板全开 或全闭的工况。不适用于作为调节 或节流使用。对于高速流动的介质， 闸板在局部开启状况下可以引起闸 门的振动，而振动又可能损伤闸板 和阀座的密封面，而节流会使闸板 遭受介质的冲蚀。
5
3、按阀体材料分类 (1) 非金属材料阀门 如陶瓷阀门、玻璃钢阀门、 塑料阀门。 (2) 金属材料阀门 如铜合金阀门、铝合金阀门、 铅合金阀门、钛合金阀门铁阀门、碳钢阀门、 低合金钢阀门、高合金钢阀门。 (3) 金属阀体衬里阀门 如衬铅阀门、衬塑料阀门、 衬搪瓷阀门。
