基于matlab 的车牌识别系统

一、目的与要求

目的：利用matlab 实现车牌识别系统，熟悉matlab 应用软件的基础知识，了解了基本程序设计方法，利用其解决数字信号处理的实际应用问题，从而加深对理论知识的掌握，并把所学的知识系统、高效的贯穿到实践中来，避免理论与实践的脱离，巩固理论课上知识的同时，加强实践能力的提高，理论联系实践，提高自身的动手能力。同时不断的调试程序也提高了自己独立编程水平，并在实践中不断完善理论基础，有助于自身综合能力的提高。

要求：

1. 理解各种图像处理方法确切意义。

2. 独立进行方案的制定，系统结构设计要合理。

3．在程序开发时，则必须清楚主要实现函数的目的和作用，需要在程序书写时说明做适当的注释。如果使用matlab 来进行开发，要理解每个函数的具体意义和适用范围，在写课设报告时，必须要将主要函数的功能和参数做详细的说明。

4、通过多幅不同形式的图像来检测该系统的稳定性和正确性。

二、设计的内容

学习MATLAB 程序设计，利用MATLAB 函数功能，设计和实现通过设计一个车牌识别系统。车牌识别系统的基本工作原理为：将手机拍摄到的包含车辆牌照的图像输入到计算机中进行预处理，再对牌照进行搜索、检测、定位，并分割出包含牌照字符的矩形区域，然后对牌照字符进行二值化并将其分割为单个字符，然后将其逐个与创建的字符模板中的字符进行匹配，匹配成功则输出，最终匹配结束则输出则为车牌号码的数字。车牌识别系统的基本

工作原理图如图1所下所示:

字符分割

字符识别

输出车牌号码

车辆牌照识别整个系统主要是由车牌定位和字符分割识别两部分组成，其中车牌定位又可以分为图像预处理及边缘提取模块和牌照的定位及分割模块；字符识别可以分为字符分割和单个字符识别两个模块。

为了用于牌照的分割和牌照字符的识别，原始图象应具有适当的亮度，较大的对比度和清晰可辩的牌照图象。但由于是采用智能手机在开放的户外环境拍照，加之车辆

牌照的整洁度、自然光照条件、拍摄时摄像机与牌照的矩离等因素的影响，牌照图象

可能出现模糊、歪斜和缺损等严重缺陷，因此需要对原始图象进行识别前的预处理。

牌照的定位和分割是牌照识别系统的关键技术之一，其主要目的是在经图象预处理后的原始灰度图象中确定牌照的具体位置，并将包含牌照字符的一块子图象从整个

图象中分割出来，供字符识别子系统识别之用，分割的准确与否直接关系到整个牌照字符识别系统的识别率。

由于拍摄时的光照条件、牌照的整洁程度的影响，和摄像机的焦距调整、镜头的光学畸变所产生的噪声都会不同程度地造成牌照字符的边界模糊、细节不清、笔划断

开或粗细不均，加上牌照上的污斑等缺陷，致使字符提取困难，进而影响字符识别的准确性。因此，需要将拍出的车牌进行处理，在这个过程中，我采用画图工具，将汽车图像的车牌部分进行裁剪，并将车牌的蓝色部分过亮的地方颜色加深，还将车牌中的一个白色的原点抹去，另外还将车牌上的铆钉使用车牌的蓝色背景覆盖，这样分割出的字符更加准确。

车牌识别的最终目的就是对车牌上的文字进行识别。主要应用的为模板匹配方法。

因为系统运行的过程中，主要进行的都是图像处理，在这个过程中要进行大量的数据处理，所以处理器和内存要求比较高，CPU 要求主频在600HZ 及以上，内存在128MB 及以上。系统可以运行于Windows7 、Windows2000 或者Windows XP 操作系统下，程序调试时使用matlabR2011a 。

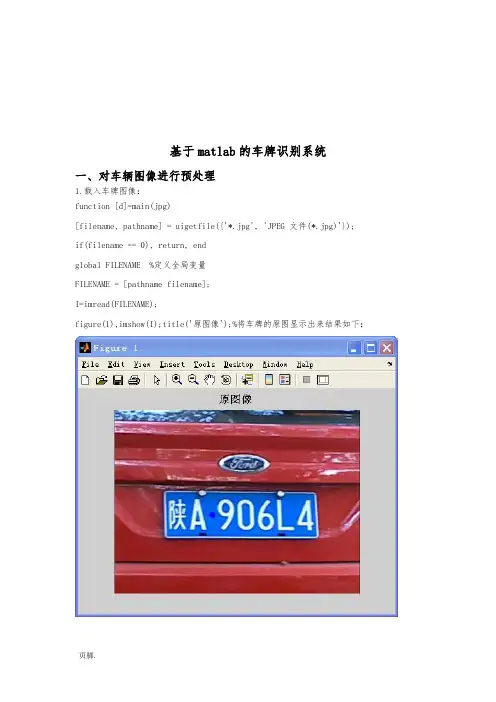

四、各个功能模块的主要实现程序

(一)首先介绍代码中主要的函数功能及用法：

1.Imerode

功能：对图像实现腐蚀操作，即膨胀操作的反操作。

用法：IM2 = imerode(IM,SE)

IM2 = imerode(IM,NHOOD)

IM2 = imerode(IM,SE,PACKOPT,M)

IM2 = imerode(...,PADOPT)

IM2 = imerode(IM,SE) 腐蚀灰度，二值，压缩二值图像IM ，返回IM2 。参数SE 为由strel 函数返回的结构元素或者结构元素对象组。

IM2 = imerode(IM,NHOOD) 腐蚀图像IM ，这里NHOOD 是定义结构元素邻域0 和1 的

矩阵。

IM2 = imerode(...,PADOPT) 指出输出图像的大小(是否与输入图像大小一致)。

2.imdilate 功能：对图像实现膨胀操作。

用法：IM2 = imdilate(IM,SE)

IM2 = imdilate(IM,NHOOD)

IM2 = imdilate(IM,SE,PACKOPT)

IM2 = imdilate(...,PADOPT)

IM2 = imdilate(IM,SE) 膨胀灰度，二值，压缩二值图像IM，返回IM2。参数SE为由strel

函数返回的结构元素或者结构元素对象组。

IM2 = imdilate(IM,NHOOD) 膨胀图像IM ，这里NHOOD 是定义结构元素邻域0 和1 的矩阵。IM2 = imdilate(IM,SE,PACKOPT) 定义IM 是否是一个压缩的二值图像。

IM2 = imdilate(...,PADOPT) 指出输出图像的大小。

3. strel

功能：用于膨胀腐蚀及开闭运算等操作的结构元素对象(本论坛随即对膨胀腐蚀等操作进行讲解)。

用法：SE = strel(shape,parameters)

创建由指定形状shape 对应的结构元素。其中shape 的种类有

‘arbitrary' ，'pair' ，'diamond' ，'periodicline' ，'disk' ，'rectangle'

'line' ，'square' ，'octagon
