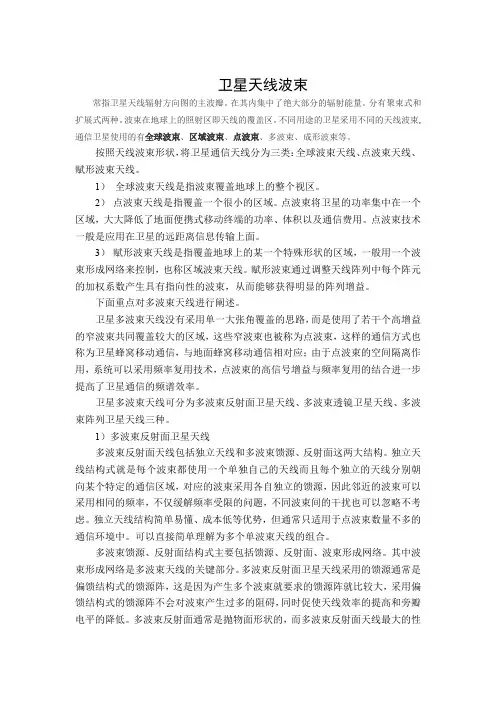

卫星天线波束

卫星天线波束常指卫星天线辐射方向图的主波瓣。

在其内集中了绝大部分的辐射能量。

分有聚束式和扩展式两种。

波束在地球上的照射区即天线的覆盖区。

不同用途的卫星采用不同的天线波束,通信卫星使用的有全球波束、区域波束、点波束、多波束、成形波束等。

按照天线波束形状，将卫星通信天线分为三类：全球波束天线、点波束天线、赋形波束天线。

1）全球波束天线是指波束覆盖地球上的整个视区。

2）点波束天线是指覆盖一个很小的区域。

点波束将卫星的功率集中在一个区域，大大降低了地面便携式移动终端的功率、体积以及通信费用。

点波束技术一般是应用在卫星的远距离信息传输上面。

3）赋形波束天线是指覆盖地球上的某一个特殊形状的区域，一般用一个波束形成网络来控制，也称区域波束天线。

赋形波束通过调整天线阵列中每个阵元的加权系数产生具有指向性的波束，从而能够获得明显的阵列增益。

下面重点对多波束天线进行阐述。

卫星多波束天线没有采用单一大张角覆盖的思路，而是使用了若干个高增益的窄波束共同覆盖较大的区域，这些窄波束也被称为点波束，这样的通信方式也称为卫星蜂窝移动通信，与地面蜂窝移动通信相对应；由于点波束的空间隔离作用，系统可以采用频率复用技术，点波束的高信号增益与频率复用的结合进一步提高了卫星通信的频谱效率。

卫星多波束天线可分为多波束反射面卫星天线、多波束透镜卫星天线、多波束阵列卫星天线三种。

1）多波束反射面卫星天线多波束反射面天线包括独立天线和多波束馈源、反射面这两大结构。

独立天线结构式就是每个波束都使用一个单独自己的天线而且每个独立的天线分别朝向某个特定的通信区域，对应的波束采用各自独立的馈源，因此邻近的波束可以采用相同的频率，不仅缓解频率受限的问题，不同波束间的干扰也可以忽略不考虑。

独立天线结构简单易懂、成本低等优势，但通常只适用于点波束数量不多的通信环境中。

可以直接简单理解为多个单波束天线的组合。

多波束馈源、反射面结构式主要包括馈源、反射面、波束形成网络。

多波束原理

多波束原理多波束原理是一种用于雷达系统的技术，它可以提高雷达系统的性能和效率。

多波束雷达是一种能够同时发送和接收多个波束的雷达系统，通过这种方式可以实现更广泛的目标覆盖和更高的分辨率。

在本文中，我们将介绍多波束原理的基本概念、工作原理和应用。

多波束雷达系统利用阵列天线来实现多波束发射和接收。

阵列天线由许多天线单元组成，它们可以独立地控制发射和接收的方向。

通过合理地控制这些天线单元的相位和幅度，可以形成多个波束，每个波束可以独立地指向不同的方向。

这样一来，多波束雷达系统就可以同时监测多个目标，或者对同一个目标进行多方位的观测，从而提高了雷达系统的灵敏度和分辨率。

多波束原理的工作原理可以简单地描述为，首先，雷达系统通过控制阵列天线的相位和幅度来形成多个波束；然后，这些波束分别发射或接收雷达信号；最后，通过对这些波束的信号进行合成和处理，就可以得到多个方向上的目标信息。

这样一来，多波束雷达系统就可以实现对多个目标的同时监测和跟踪，或者对单个目标进行多方位的高分辨率观测。

多波束原理在雷达系统中有着广泛的应用。

首先，它可以大幅提高雷达系统的搜索和跟踪性能，特别是在复杂环境下，比如高杂波、多目标和干扰环境下。

其次，多波束雷达系统可以实现对大范围空域的全方位监测，这对于军事和民用领域都具有重要意义。

此外，多波束原理还可以用于雷达成像和目标识别，通过对目标的多方位观测可以得到更加精确的目标特征和运动信息。

总的来说，多波束原理是一种能够显著提高雷达系统性能和效率的技术。

通过合理地控制阵列天线的相位和幅度，多波束雷达系统可以实现对多个目标的同时监测和跟踪，或者对单个目标进行多方位的高分辨率观测。

这使得多波束雷达系统在军事和民用领域都有着广泛的应用前景。

希望本文对多波束原理有所帮助，谢谢阅读。

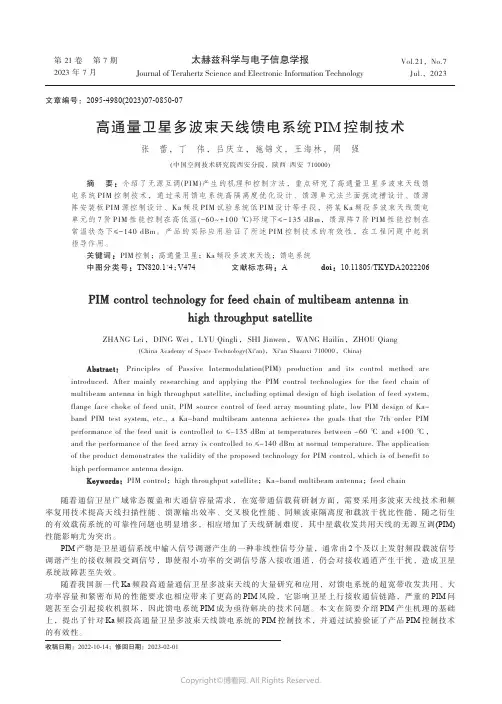

高通量卫星多波束天线馈电系统PIM_控制技术
