数字梳状滤波器
数字梳状滤波器讲解

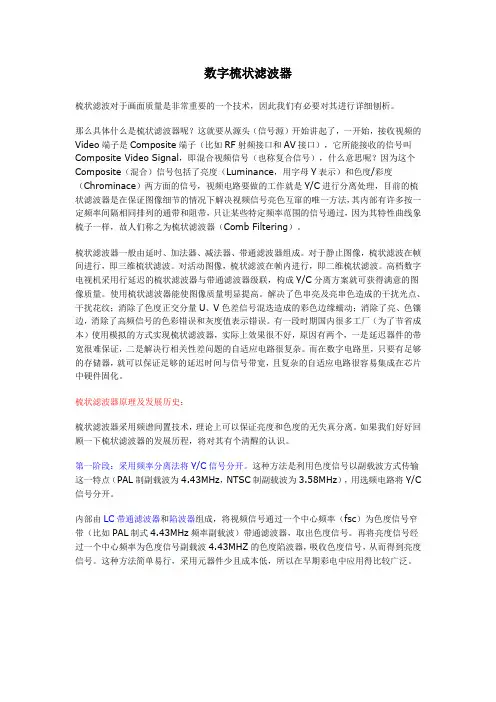

数字梳状滤波器梳状滤波对于画面质量是非常重要的一个技术，因此我们有必要对其进行详细刨析。
那么具体什么是梳状滤波器呢？这就要从源头（信号源）开始讲起了，一开始，接收视频的Video端子是Composite端子（比如RF射频接口和AV接口），它所能接收的信号叫Composite Video Signal，即混合视频信号（也称复合信号），什么意思呢？因为这个Composite（混合）信号包括了亮度（Luminance，用字母Y表示）和色度/彩度（Chrominace）两方面的信号，视频电路要做的工作就是Y/C进行分离处理，目前的梳状滤波器是在保证图像细节的情况下解决视频信号亮色互窜的唯一方法，其内部有许多按一定频率间隔相同排列的通带和阻带，只让某些特定频率范围的信号通过，因为其特性曲线象梳子一样，故人们称之为梳状滤波器（Comb Filtering）。
梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。
对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。
对活动图像，梳状滤波在帧内进行，即二维梳状滤波。
高档数字电视机采用行延迟的梳状滤波器与带通滤波器级联，构成Y/C分离方案就可获得满意的图像质量。
使用梳状滤波器能使图像质量明显提高。
解决了色串亮及亮串色造成的干扰光点、干扰花纹；消除了色度正交分量U、V色差信号混迭造成的彩色边缘蠕动；消除了亮、色镶边，消除了高频信号的色彩错误和灰度值表示错误。
有一段时期国内很多工厂（为了节省成本）使用模拟的方式实现梳状滤波器，实际上效果很不好，原因有两个，一是延迟器件的带宽很难保证，二是解决行相关性差问题的自适应电路很复杂。
而在数字电路里，只要有足够的存储器，就可以保证足够的延迟时间与信号带宽，且复杂的自适应电路很容易集成在芯片中硬件固化。
梳状滤波器原理及发展历史：梳状滤波器采用频谱间置技术，理论上可以保证亮度和色度的无失真分离。
如果我们好好回顾一下梳状滤波器的发展历程，将对其有个清醒的认识。
3D_comb_filter滤波器资料
什么是数字梳状滤波器
• 从信号源开始讲起了，由于Video端子是Composite端 子（比如RF射频接口和AV接口），它所能接收的信 号叫Composite Video Signal，即混合视频信号（也 称复合信号.因为这个Composite（混合）信号包括了 亮度（Luminance，用字母Y表示）和色度/彩度 （Chrominance）两方面的信号.而视频电路要做的工 作就是Y/C进行分离处理，目前的梳状滤波器是在保 证图像细节的情况下解决视频信号亮色互窜的唯一方 法，其内部有许多按一定相同频率间隔排列的通带和 阻带，只让某些特定频率范围的信号通过，因为其特 性曲线象梳子一样，故人们称之为梳状滤波器（Comb Filtering）。
梳状滤波器的组成
• 梳状滤波器一般由延时、加法器、减法 器、带通滤波器组成。
• 利用延迟线将扫描线讯号予以延迟1线时间， 因为NTSC信号特性，亮度信号和色度信号成 90度交错，因此上一线的色度信号相位会和 下一线的色度信号成180度，便可分别表示为 (Y+C)和(Y-C)。 • 将两个信号利用模拟电路分别作加法和减法运 算 (Y+C)+(Y-C)=2Y (Y+C)-(Y-C)=2C 后再除以2，理论上便可得到纯净的Y信号和C 信号
3D Y/C分离
• 3D数字式梳状滤波器，它能够从空间 （2D）、时间（第三维方向）将每组画 面的亮度及色度信号精确地分离，有效 消除影响信号中的杂波、斑点、色彩重 叠现象，使画面更加清晰。
若此时在静止画面的假设下， 则理论上P1=P2，因此只要P1P2≠0时，强行将P2的值改为P1 填入即可，但是当画面统计不 为0的点数超过一定数目时，便 不能如此处理（表示此时画面 转为动态）
梳状滤波器功能
梳状滤波器功能梳状滤波器是一种常见且实用的信号处理工具，广泛应用于音频、视频等领域，具有很多有用的功能。
本文将介绍梳状滤波器的功能及其在不同领域中的应用。
梳状滤波器的基本原理梳状滤波器是一种反馈式的滤波器，其基本原理是延迟输入信号并将延迟后的信号与原始信号进行相减，从而实现频率特性的调整。
通过调整梳状滤波器的延迟时间和反馈系数，可以实现不同的滤波效果，包括陷波、通带等。
梳状滤波器的功能1.频率选择：梳状滤波器可以选择特定频率的信号进行增强或抑制，常用于去除信号中的噪音或强调特定频率成分。
2.时域处理：通过调整梳状滤波器的延迟时间，可以实现时域上的信号平移或延迟，对信号进行时域处理。
3.音频效果：在音频处理中，梳状滤波器常用于实现混响、回声等特效，增强音频效果。
4.频率估计：梳状滤波器可以用于频率估计，通过观察滤波器的输出可以确定信号中的频率成分。
5.波形合成：梳状滤波器也可以用于波形合成，将不同频率的信号进行合成，生成新的波形。
梳状滤波器在不同领域中的应用1.音频处理：梳状滤波器在音频处理中被广泛应用，用于混响、均衡等效果的实现。
2.图像处理：在图像处理中，梳状滤波器可以用于图像增强、边缘检测等任务。
3.通信系统：在通信系统中，梳状滤波器可以用于信号解调、信号滤波等应用。
4.生物医学工程：在生物医学工程领域，梳状滤波器可以用于心电信号处理、脑电信号处理等。
总的来说，梳状滤波器是一种功能强大且多用途的信号处理工具，其在不同领域中都有着重要的应用。
通过合理的参数设置和应用场景选择，梳状滤波器可以发挥出最佳的效果，对信号处理和处理效果的改善具有重要意义。
matlab设计梳状滤波器
matlab设计梳状滤波器梳状滤波器是一种常见的数字滤波器，具有独特的频率响应特性。
在MATLAB中，我们可以利用信号处理工具箱中的函数设计和实现梳状滤波器。
梳状滤波器的频率响应类似于梳子的形状，即在一定的频率间隔内具有高通或低通的特性，而在其他频率上则衰减。
这种滤波器常用于频率选择性滤波、陷波和频率锁定等应用中。
在MATLAB中，我们可以使用函数comb作为梳状滤波器的设计工具。
这个函数的调用形式为：y = comb(x, R, N)。
其中，x是输入信号，R是滤波器的响应因子，N是滤波器的阶数。
滤波器的响应因子R决定了滤波器的频率间隔，它的取值范围为0到1之间。
当R=0时，滤波器的频率间隔最小，相邻的频率点之间的差距很小；当R=1时，滤波器的频率间隔最大，相邻的频率点之间的差距很大。
滤波器的阶数N决定了滤波器的陡峭程度，它的取值范围为正整数。
阶数越大，滤波器的陡峭程度越高，频率响应曲线的过渡带宽越窄。
在设计梳状滤波器时，我们需要先确定滤波器的频率间隔和阶数。
一般来说，频率间隔可以根据应用需求来确定，而阶数可以根据滤波器的性能要求来选择。
在MATLAB中，我们可以通过以下步骤来设计和实现梳状滤波器：1. 导入信号处理工具箱：在MATLAB命令窗口中输入“pkg load signal”来加载信号处理工具箱。
2. 设计滤波器：使用comb函数来设计梳状滤波器。
根据应用需求，选择合适的频率间隔和阶数，并调用comb函数进行滤波器设计。
3. 应用滤波器：将待滤波的信号作为输入，通过调用设计好的滤波器函数进行滤波处理。
可以使用filter函数来实现滤波器的应用。
设计和实现梳状滤波器的过程相对简单，但需要根据具体的应用需求来选择合适的滤波器参数。
在实际应用中，我们可以通过调整滤波器的频率间隔和阶数来实现滤波器的性能优化。
除了使用comb函数，MATLAB中还提供了其他一些函数用于滤波器的设计和实现，如fir1、fir2、butter等。
数字梳状滤波器[最新]
![数字梳状滤波器[最新]](https://img.taocdn.com/s3/m/a6c52a1653ea551810a6f524ccbff121dd36c5a2.png)
数字梳状滤波器梳状滤波对于画面质量是非常重要的一个技术，因此我们有必要对其进行详细刨析。
那么具体什么是梳状滤波器呢？这就要从源头（信号源）开始讲起了，一开始，接收视频的Video端子是Composite端子（比如RF射频接口和AV接口），它所能接收的信号叫Composite Video Signal，即混合视频信号（也称复合信号），什么意思呢？因为这个Composite（混合）信号包括了亮度（Luminance，用字母Y表示）和色度/彩度（Chrominace）两方面的信号，视频电路要做的工作就是Y/C进行分离处理，目前的梳状滤波器是在保证图像细节的情况下解决视频信号亮色互窜的唯一方法，其内部有许多按一定频率间隔相同排列的通带和阻带，只让某些特定频率范围的信号通过，因为其特性曲线象梳子一样，故人们称之为梳状滤波器（Comb Filtering）。
梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。
对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。
对活动图像，梳状滤波在帧内进行，即二维梳状滤波。
高档数字电视机采用行延迟的梳状滤波器与带通滤波器级联，构成Y/C分离方案就可获得满意的图像质量。
使用梳状滤波器能使图像质量明显提高。
解决了色串亮及亮串色造成的干扰光点、干扰花纹；消除了色度正交分量U、V色差信号混迭造成的彩色边缘蠕动；消除了亮、色镶边，消除了高频信号的色彩错误和灰度值表示错误。
有一段时期国内很多工厂（为了节省成本）使用模拟的方式实现梳状滤波器，实际上效果很不好，原因有两个，一是延迟器件的带宽很难保证，二是解决行相关性差问题的自适应电路很复杂。
而在数字电路里，只要有足够的存储器，就可以保证足够的延迟时间与信号带宽，且复杂的自适应电路很容易集成在芯片中硬件固化。
梳状滤波器原理及发展历史：梳状滤波器采用频谱间置技术，理论上可以保证亮度和色度的无失真分离。
如果我们好好回顾一下梳状滤波器的发展历程，将对其有个清醒的认识。
梳状滤波器功能介绍
梳状滤波器功能介绍
梳状滤波器是一种常见的信号处理工具，主要用于频域滤波。
其名称源自其频率响应曲线上密集均匀的峰和谷，看起来像是一把梳子。
这种滤波器常用于调频调制解调器、数字电视接收器、无线通信等领域。
梳状滤波器的主要功能在于增强或者衰减特定频率成分，从而实现信号的去噪、滤波、频率选择等处理。
它通过将输入信号与一组延迟及权重不同的副本相加来实现频率响应。
这些延迟的副本叠加后，可以使得某些频率成分增强，某些频率成分抑制，起到滤波的效果。
在实际应用中，梳状滤波器经常用于去除信号中的周期性干扰或者噪声，以及在频率选择性通道中滤除不需要的频率成分。
通过调整梳状滤波器的延迟和权重参数，可以实现对信号频率响应的调节，从而使得特定频率成分得到增强或抑制。
梳状滤波器在数字信号处理中有着广泛的应用，比如在通信系统中，可以用来滤除相邻信道的干扰，提高信号的接收质量；在音频处理中，可以实现音频信号的降噪处理，提高音质；在图像处理中，也可以用于滤波去噪，提高图像清晰度等。
除了在信号处理领域应用广泛外，梳状滤波器也具有一些特殊的优点，比如它的滤波器特性十分清晰，易于设计和实现；另外，梳状滤波器结构简单，计算效率高，适用于实时处理等场景。
综上所述，梳状滤波器作为一种常见的信号处理工具，具有滤波、去噪、频率选择等功能，广泛应用于通信、音频、图像等领域。
其设计简单、效率高的特点使得它在实际工程中具有重要的地位和应用前景。
1。
长虹C3898大屏幕彩电的数字梳状滤波亮／色分离电路
离 ， ｃ Ｍ信号 为直通信 号 。其 电 路框 图见 图 １表 字梳搋滤波器存在故障是 正 确 的。而应 当首先 检 ｓ ＾ Ｅ ， １ Ｔ ９９Ｎ ０ １在 长虹 Ｇ ８８ 电 中各 引 脚耽 查 Ｑ ０ 组成的 Ｐ ＵＮ Ｓ 为 ｃ００ （ ∞ ） ３９ 彩 ５１ Ａ Ｔ Ｃ制色 度信号解 调电路 。 能， 引脚去 向和 在电路 中维修参 考值 。 Ｑ Ｏ 输 出的复台 视频 信号 出接 插件 ｐ Ｏ 送 至 Ｖｌ Ｑ］
维普资讯
…
…
…
， ，
， …
…
…
…
…
…
…
…
÷ ｛ 鼍 ｔ ＋ ｝ 。 ． ｝一 专喑 ÷鲁二 鹫 ‘ 。 ｝ 寺 ｈ ｝
ｔ －
’
’
．
一 ≈
８ｉ ｂ 的复台 视频 数字 信 号分离 成 ８ｉ数 字亮 度信 号 ｔ ｂ￣ ．
长虹Ｇ８ 大屏暮彩 电的 ３８ ９
梳状滤波／ 解码 板 （ Ｏ Ｂ Ｓ Ｃ Ｍ板 ） 翌 Ｌ０ 、 Ｚ９ Ｃ Ｍ ／Ｅ Ａ ． Ｚ１Ｃ０ ，
２ 故障检 修 思路 ．
例 １ 故障现象 ： 元亮度信号 。 分析与检查 ： 亮度信 号 故 障 ， 色 画面 很 暗 ， 无 彩
只有彩 色区稍亮 ， 当把 色饱 和度 调至最小时 ， 图像 消
ｊ 梳状滤波亮 色分离电 （ＣＯ０ ） 脚输出模 拟色度信 号 数字 ／ 路｛ Ｔ ｇＣＮ 的 ３
。 ：‘ ｃ ｃ ‘ ｅ ￡ ｃ ‘ ｃｃ ｃ ‘ ｃ ． ：． 。． 。 已
大 ， 脚 、２５Ｃ ３ 成 的低 通滤 波器 去 睬高频 由 Ｃ３ ．Ｚ 组 长虹 Ｃ ８ ８ 电是 Ｎ － ３９ 彩 Ｃ６机芯 在凰像 信 号 中采 噪渡后 ， 人 ｑ ｏ （ Ｍ１３ 输 ｚ ￣ Ｍ ０ １＊５ 的 ④ 脚 ， 放大 后 ， ） 经
matlab设计梳状滤波器
matlab设计梳状滤波器梳状滤波器是一种常用于信号处理领域的数字滤波器，它的设计和实现可以通过MATLAB进行。
本文将介绍梳状滤波器的原理、设计方法及MATLAB实现，并通过实例演示其应用。
一、梳状滤波器原理梳状滤波器是一种基于延迟和加权求和的滤波器，它通过一系列延迟单元和权重系数的组合，对输入信号进行滤波处理。
其基本原理是将输入信号与多个延迟版本的自身进行加权求和，从而实现对特定频率的滤波。
二、梳状滤波器设计方法梳状滤波器的设计方法主要包括确定延迟单元数目和权重系数。
延迟单元数目决定了滤波器的频率响应范围，权重系数决定了滤波器的增益和频率选择性。
确定延迟单元数目的方法有多种，常用的方法是通过信号频率和采样频率的比值计算得到。
例如，对于采样频率为Fs的信号，如果要设计一个梳状滤波器以滤除频率为f的信号成分，则延迟单元数目可以通过计算Fs/f得到。
确定权重系数的方法也有多种，常用的方法是通过设置滤波器的带宽和增益来实现。
带宽越窄，滤波器的频率选择性越高；增益越高，滤波器对信号的抑制效果越明显。
三、MATLAB实现梳状滤波器在MATLAB中，可以使用fir1函数进行梳状滤波器的设计和实现。
该函数可以根据指定的参数自动计算出滤波器的权重系数，并生成滤波器的传递函数。
下面通过一个实例来演示如何使用MATLAB实现梳状滤波器。
我们需要定义信号频率和采样频率，并计算出延迟单元数目。
假设信号频率为f=100Hz，采样频率为Fs=1000Hz，则延迟单元数目为N=Fs/f=10。
接下来，我们可以使用fir1函数设计滤波器，并指定希望滤波器的带宽为0.2。
代码如下：```matlabf = 100; % 信号频率Fs = 1000; % 采样频率N = Fs/f; % 延迟单元数目bw = 0.2; % 滤波器带宽h = fir1(N, bw); % 设计梳状滤波器freqz(h); % 绘制滤波器的频率响应曲线```我们可以使用filter函数对输入信号进行滤波处理。
梳状滤波器介绍
梳状滤波器介绍
1. 普通梳状滤波器, 数字梳状滤波器, 3D数字梳状滤波器的直观区别:
通过篮子的篾条可以很明显地看出:
普通梳状滤波器的水平清晰度不错, 但是在垂直方向上不是很好.
数字梳状滤波器更好的进行亮色分离, 是图像的垂直清晰度得到了提高.
而3D数字梳状滤波器更将斜线方向的信号干净地分离, 这一点在篮子提手上表现得很明显
2. 没有智能梳状滤波器和有梳状滤波器的区别:
这就是为什么我认为电视机一定要具备梳状滤波器功能的原因.
4. 梳状滤波器有无的直观比较:
测试图比较:
无梳状滤波器，亮色串扰，高频信号丢失梳状滤波器，无亮色串扰，高频信号无损失（看不到高频信号）（可清晰地看清高频信号）。
c语言实现cic梳状滤波__理论说明
c语言实现cic梳状滤波理论说明1. 引言1.1 概述CIC（Cascade Integrator-Combinator）梳状滤波器是一种常见的数字滤波器，广泛应用于信号处理领域。
它具有简单的结构和高效的运行特性，在数字信号处理中发挥着重要作用。
本文将介绍CIC梳状滤波器的原理和C语言实现原理，并讨论其在不同领域中的应用。
1.2 文章结构本文分为五个部分。
引言部分介绍了文章的背景和结构安排。
第二部分讲解了CIC梳状滤波器的原理以及C语言实现原理，并对相关算法进行了介绍。
第三部分探讨了CIC梳状滤波器在不同领域中的应用场景，包括数字信号处理、实时数据处理和音频信号处理等方面。
第四部分详细解释了如何使用C语言来实现CIC梳状滤波器，包括硬件平台准备、基本组件搭建与初始化配置以及数据输入与处理流程设计等方面内容。
最后，第五部分将对实验结果进行分析并展示其效果，并对整篇文章进行总结与展望。
1.3 目的本文的目的是介绍CIC梳状滤波器的原理和C语言实现原理，并探讨其在不同领域中的应用场景。
通过详细解释C语言实现CIC梳状滤波器的步骤，读者可以加深对该滤波器的理解，并了解如何将其应用于具体项目中。
最后，通过对实验结果进行分析与总结，读者可以评估CIC梳状滤波器在不同场景下的性能表现，并对其未来发展进行展望。
2. 理论基础：2.1 CIC梳状滤波器原理CIC（Cascade Integrator-Comb）梳状滤波器是一种常用的数字信号处理滤波器，用于对离散时间序列进行低通滤波。
它由级联部分积分器和组合部分组成。
CIC梳状滤波器的输入信号首先经过M个阶数为R的积分级，在每一级中累加了M个输入样本，然后被一个差分延时线延时M/R个采样周期。
延时后的信号经过一个减法运算，乘以一个增益因子D，并通过R级组合部分，其中每一级包含一个差分延时线和一个减法运算单元。
最终输出结果是经过R级积分之后的信号。
2.2 C语言实现原理在C语言中实现CIC梳状滤波器需要定义相应的数据结构和函数来实现不同模块之间的连接和数据处理。
通信电子领域中的梳状滤波器设计
通信电子领域中的梳状滤波器设计梳状滤波器是一种常用的通信电子领域的滤波器，具有高速、低功耗、小体积等优点，广泛应用于数字信号处理、无线通信、雷达信号处理等领域。
本文将介绍梳状滤波器的原理、分类、设计方法及应用等方面的内容。
一、梳状滤波器的原理传统的滤波器是通过调节电阻、电容、电感等元件的数值来实现对不同频率信号的滤波，但由于这些元件在高频应用中往往会感到非理想效应，导致滤波器性能下降。
而梳状滤波器则是利用时钟信号来在时域上对输入信号进行采样，再根据采样数据进行数字卷积运算，从而实现对特定频谱范围的信号滤波。
具体来说，梳状滤波器采用周期性函数作为滤波器的冲激响应，对输入信号进行卷积计算。
梳状滤波器的输入信号经过时钟采样后，得到采样序列，将采样序列与周期性函数进行卷积运算，最后得到滤波后的输出信号。
由于梳状滤波器的卷积运算是利用移位寄存器实现的，因此具有高速、低功耗、小体积等优点。
二、梳状滤波器的分类梳状滤波器可以分为单倍频梳状滤波器和多倍频梳状滤波器两种。
单倍频梳状滤波器的冲激响应是一个周期性的函数，频率等于采样频率的一半。
多倍频梳状滤波器则是通过修改周期性函数的频率来实现对不同频率信号的滤波，可以实现更高的滤波性能。
此外，梳状滤波器还可以根据其实现方式分为顺序梳状滤波器和并行梳状滤波器。
顺序梳状滤波器逐个计算序列中的每个样本，具有较低的硬件成本，但计算速度较慢；并行梳状滤波器则同时计算序列中的多个样本，具有较高的计算速度，但需要更多的硬件资源支持。
三、梳状滤波器的设计方法梳状滤波器的设计首先需要确定所需要滤波器的频率响应特性，然后根据特定的应用场景选择合适的梳状滤波器类型，最后根据所选型号的特性进行设计与实现。
具体来说，梳状滤波器的设计需要确定采样率、滤波器带宽、阶数等参数。
在确定这些参数的基础上，可以采用从时钟信号导出生成冲激响应、通过FIR散点插值方法进行实现、利用频率变换法将低通滤波器变换成带通或高通滤波器等方法进行设计。
基于PAL的图像3D运动自适应数字梳状滤波器算法研究
及３ Ｄ梳 状 滤 波 器 等 组 成 。３ 运 动 自适 应 梳 状 Ｄ
滤波 器在 处理亮 、 色分离 时 ， 要根 据每 个采样 像 素 之间 的相关 性确 定 （ 也就 是对 图像 进行 内容 分析 ） 对 当前 像 素采用 哪种 方法 ， 以达 到最好 的效 果 。
亮 度信 息 被 色 度 信 号 干 扰 （ｃｏｓ ｌｍｉａ ｃ ， ｒ ｓ ｕ ｎ ｎ ｅ） （） ２ 亮度 信号 的 高频 细 节 部分 丢失 ， ３ 色度 信 号 （）
维普资讯
工程 技术
武 汉船 舶职业 技 术学 院学 报
２ ０ ቤተ መጻሕፍቲ ባይዱ 第 １期 ０７
基于 Ｐ ＡＬ的 图像 ３ 运 动 自适 应 Ｄ 数 字梳 状滤 波器 算 法研 究
王 铛
（ 武汉理 工 大学信 息 工程 学院 ， 湖北 武汉
摘 要
４０ ６ ） ３ ０ ２
波 器仍 然不 能完 全消 除色 度信 号对 亮度 信号 的干 扰 。使用 数 字梳 状 滤 波 器 进行 亮 度 、 色度 信 号 的
分离 可 以显著 改 善 图像 画质 ， 降低 甚 至 消除 上 面 所述 的采 用模 拟 滤 波 器 给 图像 带 来 的负 面 影 响 。 本文 介绍 的基 于 图像 内容 的 ３ Ｄ运 动 自适 应 数 字
２ ２
维普资讯
—
—
基于 Ｐ ＡＬ的图像 ３ Ｄ运 动 自适应 数字 梳状 滤波 器算 法研 究 王 铛
变 化 。Ｉ Ｄ垂 直梳状 滤 波器 由于处 理算 法 的缺 陷 ， 会 在边 界上 造成一 些 噪点 。
据处 理结 果选 择合 适滤 波方 法 。
图， 可见 ，Ｄ运 动 自适应 梳状 滤波 器 由带通 、 阻 ３ 带
simulink 梳状滤波器代码
simulink 梳状滤波器代码Simulink梳状滤波器是一种常用的数字信号处理滤波器，它可以对输入信号进行频率选择性滤波。
本文将介绍Simulink梳状滤波器的原理和代码实现。
梳状滤波器是一种基于延迟线的滤波器，它通过在输入信号上叠加多个延迟版本来实现滤波效果。
梳状滤波器的频率响应呈现出一系列的突起和深谷，类似于梳子的齿。
这些突起和深谷的位置和幅度取决于滤波器的参数设置。
在Simulink中，可以使用Digital Filter模块来实现梳状滤波器。
首先，我们需要确定滤波器的参数，包括延迟线的数量和延迟线的延迟时间。
然后，将Digital Filter模块拖入Simulink模型中，并将其参数设置为所需的数值。
在设置Digital Filter模块的参数时，我们需要指定滤波器的类型，这里选择梳状滤波器。
然后，我们需要指定滤波器的带宽，即突起和深谷之间的间距。
此外，我们还可以设置滤波器的增益和阶数。
在完成参数设置后，我们需要将输入信号连接到Digital Filter模块的输入端口。
然后，将Digital Filter模块的输出端口连接到输出信号的显示或保存模块。
最后，运行Simulink模型，即可得到滤波后的信号。
需要注意的是，梳状滤波器的参数设置对滤波效果有很大的影响。
如果带宽设置过小，可能会导致滤波器无法滤除所需频率的信号；如果带宽设置过大，可能会导致滤波器滤除过多的信号。
因此，需要根据实际需求和信号特性来选择合适的参数。
Simulink梳状滤波器是一种常用的数字信号处理滤波器，可以根据输入信号的频率特性来选择性地滤除或保留信号。
通过设置滤波器的参数，可以调整滤波器的频率响应，以满足不同的应用需求。
在Simulink中，使用Digital Filter模块即可实现梳状滤波器的功能。
通过合理设置参数和运行Simulink模型，我们可以得到滤波后的信号，并对其进行后续处理和分析。
梳状滤波器的系统函数零极点
梳状滤波器的系统函数零极点梳状滤波器是一种常用的数字滤波器结构，其系统函数的零点和极点对于滤波器的性能起着至关重要的作用。
在数字信号处理中，系统函数描述了滤波器对信号的频率响应，通过分析系统函数的零极点可以更好地了解滤波器的特性和性能。
梳状滤波器简介梳状滤波器是一种具有均匀间隔的零点分布的滤波器结构，其特点是在频率响应中产生周期性的干涉谱线。
这种结构常被用于滤波器设计中，特别是在需要对频率进行精细划分和滤波的场合。
梳状滤波器通常由一系列相等间隔的零点和一个或多个极点组成，其系统函数可以表示为：H(z)=1−az−M 1−bz−1其中，a和b为极点的位置参数，M为零点的数量。
通过调整这些参数，可以改变梳状滤波器的频率响应特性。
系统函数的零点梳状滤波器的系统函数具有一个或多个零点，这些零点的位置对滤波器的性能有着重要影响。
零点的位置决定了系统函数在频率响应中的“抑制”效果，即在这些位置附近会出现频率的衰减或抑制。
通常情况下，梳状滤波器的零点沿着单位圆均匀分布，且与极点的位置有关。
当调整零点的数量和位置时，可以改变滤波器的带通和带阻特性，从而实现对信号频率的定向滤波和处理。
系统函数的极点除了零点外，梳状滤波器的系统函数还包含一个或多个极点，这些极点的位置决定了滤波器的稳定性和频率响应的形状。
极点的位置通常位于单位圆内或者外，并且与零点的位置和数量相互影响。
通过调整极点的位置和数量，可以控制梳状滤波器的增益特性、群延迟等参数，从而实现对信号频率的精确控制和调节。
合理设计极点的位置可以使滤波器在所需频率范围内表现出最佳的频率响应特性。
总结梳状滤波器的系统函数零点和极点是影响滤波器性能的关键因素，它们的位置和数量决定了滤波器的频率响应特性。
合理设计和调节零极点的位置可以实现对信号频率的精确控制和滤波处理，从而满足不同应用场景和要求。
在数字信号处理中，对梳状滤波器系统函数零极点的深入理解和分析，对于滤波器设计和性能优化具有重要意义。
梳状滤波器原理
梳状滤波器原理梳状滤波器是一种数字滤波器，它的原理是利用周期性的采样信号对输入信号进行采样，然后通过对采样信号进行加权平均来实现滤波的目的。
梳状滤波器的名称来源于其输出信号的频谱形状，它类似于一把梳子，因此被称为梳状滤波器。
梳状滤波器的结构非常简单，它由一个延迟线和一组加权系数组成。
输入信号经过延迟线后，与一组加权系数相乘，然后加权平均得到输出信号。
这组加权系数的作用是对输入信号进行滤波，不同的加权系数可以实现不同的滤波效果。
梳状滤波器的工作原理是基于采样定理，即在采样频率为2倍信号最高频率时，可以完全还原原始信号。
因此，如果输入信号的频率超过了采样频率的一半，就会出现混叠现象，即高频信号被混叠到低频区域。
梳状滤波器利用这一原理，通过周期性的采样信号对输入信号进行采样，然后对采样信号进行加权平均，从而实现滤波的目的。
梳状滤波器的优点是结构简单、计算量小、实现方便。
它可以实现高通、低通、带通和带阻滤波等多种滤波效果。
另外，梳状滤波器还可以用于信号的采样率转换，即将一个采样率的信号转换为另一个采样率的信号。
梳状滤波器的缺点是在滤波过程中会出现振铃现象，即在滤波器的截止频率附近会出现周期性的波动。
这是由于梳状滤波器的频率响应具有周期性的特点所导致的。
为了减少振铃现象的影响，可以采用窗函数等方法对加权系数进行调整。
总之，梳状滤波器是一种简单而有效的数字滤波器，它的原理是基于采样定理，通过周期性的采样信号对输入信号进行采样，然后对采样信号进行加权平均，从而实现滤波的目的。
梳状滤波器具有结构简单、计算量小、实现方便等优点，可以实现多种滤波效果和信号的采样率转换。
但是，它也存在振铃现象的缺点，需要采取相应的措施进行调整。
梳状滤波器的阶数
梳状滤波器的阶数
梳状滤波器是一种常用的数字信号处理工具，它广泛应用于音频、视频、通信等领域中。
梳状滤波器的阶数是一个重要的参数，它决定了滤波器的性能和复杂度。
在数字信号处理中，滤波器的主要作用是对信号进行去噪、频率选择和信号增强等操作。
梳状滤波器是一种特殊的滤波器，它的频率响应具有周期性的特点。
梳状滤波器的阶数决定了它的频率选择性能，即它能够选择多少个周期性频率成分。
阶数越高，梳状滤波器的频率选择性能越好，可以选择更多的周期性频率成分。
但是，阶数越高，滤波器的实现复杂度也越高，需要更多的计算资源和存储空间。
因此，在使用梳状滤波器时，需要根据具体的应用场景和要求来选择合适的阶数。
梳状滤波器的阶数选择不仅与频率选择性能有关，还与信号的特点和噪声的情况有关。
如果信号中包含多个周期性频率成分，且噪声较小，可以选择较高的阶数，以获得更好的频率选择性能。
如果信
号中的周期性频率成分较少，或者噪声较大，选择较低的阶数可以减少计算复杂度，同时保持较好的滤波效果。
在实际应用中，可以通过试验和仿真来确定梳状滤波器的最佳阶数。
通过改变阶数，观察滤波器的频率响应和滤波效果，选择使满足要求的最佳阶数。
总之，梳状滤波器的阶数是影响其性能和复杂度的重要参数。
在使用梳状滤波器时，需要根据具体的应用需求和信号特点来选择合适的阶数。
通过合理选择阶数，可以获得满足要求的频率选择性能，同时保持较低的计算复杂度。
梳状滤波器的系统函数计算
梳状滤波器的系统函数计算梳状滤波器是一种数字滤波器，可以用于数字信号处理中的频谱分析、降噪等应用。
它的系统函数可以通过一般的信号处理方法进行计算。
梳状滤波器的系统函数通常由两部分组成：前馈增益部分和反馈增益部分。
前馈增益部分控制滤波器的频率选择特性，而反馈增益部分控制滤波器的衰减特性。
系统函数可以表示为：H(z) = G * (1 - z^(-D))其中，H(z)是系统函数，G是前馈增益常数，D是滤波器的延迟单位数。
在计算系统函数时，首先需要确定前馈增益常数G和延迟单位数D的值。
前馈增益常数G控制频率选择特性，一般可以取[0, 1]范围内的任意值。
延迟单位数D表示梳状滤波器的延迟，影响滤波器的衰减特性，一般取正整数。
接下来，可以利用z变换的性质对系统函数进行求解。
z变换可以表示离散系统的输入和输出之间的关系。
系统函数H(z)是输出序列和输入序列的z变换比值。
对于梳状滤波器，输入序列为x(n)，输出序列为y(n)。
则有：H(z) = Y(z)/X(z)其中，X(z)和Y(z)分别表示输入序列和输出序列的z变换。
由于梳状滤波器的特殊结构，可以利用z变换的推导公式进行系统函数的计算。
具体的推导公式如下：Y(z) = G * (1 - z^(-D)) * X(z)将输入序列x(n)的z变换表示X(z)代入上式中，可以得到系统函数的表达式。
对于特定的输入序列x(n)和系统函数H(z)，可以通过对系统函数H(z)进行分析，推导出输出序列y(n)的表达式。
根据输出序列y(n)的表达式，可以得到梳状滤波器在频域上的频率响应特性。
需要注意的是，在实际的数字信号处理中，频率选择特性和衰减特性往往是通过调整前馈增益常数G和延迟单位数D来实现的。
不同的G和D取值对应不同的频率选择特性和衰减特性。
在计算系统函数时，可以通过MATLAB等信号处理工具进行数值模拟和分析。
将输入序列和系统函数代入工具中，即可得到输出序列的模拟结果。
梳状滤波器的特点有哪些
梳状滤波器的特点有哪些梳状滤波器是一种常见的数字信号处理滤波器，其优点和特点在信号处理中发挥着重要的作用。
在实际应用中，人们会根据不同的需求选择不同类型的滤波器，其中梳状滤波器因其独特的性能而备受青睐。
首先，梳状滤波器的最显著特点之一是其频率响应图像呈现出一组尖峰状的特征。
这种特殊的频率响应特性使其在滤波器设计中具有独特的优势，特别适用于在频率选择性滤波器方面的应用。
梳状滤波器的频率响应图像通常表现为一组等间隔的零点和极点，这种规则的排列形式使得梳状滤波器在信号处理中具有独特的优势。
其次，梳状滤波器在信号处理系统中能够实现对频谱的精准控制。
通过调整梳状滤波器的参数，如间隔距离、极点数量等，可以有效地调节滤波器的频率响应特性，实现对信号频谱的需求匹配。
这使得梳状滤波器在音频处理、通信系统等领域中得到广泛应用，有效地实现对信号频谱的精确调整。
另外，梳状滤波器还具有廉价易实现的特点。
相比于某些复杂的滤波器结构，梳状滤波器通常采用简单的多项式形式，使得其设计和实现成本相对较低。
这也为梳状滤波器在实际应用中的推广提供了便利条件，尤其适用于对成本要求较为敏感的应用场景。
此外，梳状滤波器还在消除周期性干扰信号方面表现突出。
由于梳状滤波器频率响应图像中的零点和极点间隔规则性，这使得梳状滤波器在周期性信号处理中表现出色，能够有效地过滤掉干扰信号，提高系统抗干扰能力。
这一特性使得梳状滤波器在通信系统、雷达系统等频谱繁忙、干扰频繁的环境中有着广泛的应用前景。
综上所述，梳状滤波器以其独特的频率响应特性、精准的频谱控制能力、廉价易实现以及优异的抗干扰性能而备受青睐。
在数字信号处理和通信系统中，梳状滤波器作为一种重要的滤波器类型，为信号处理工程师提供了更多的设计选择，极大地丰富了信号处理领域的工具箱。
1。
梳状滤波器的系统函数计算
梳状滤波器的系统函数计算梳状滤波器，也称为非递归滤波器，是一种数字滤波器，其系统函数可用于计算其频率响应和理解其工作原理。
本文将介绍如何计算梳状滤波器的系统函数以及该函数的特性。
梳状滤波器的系统函数定义为：H(z) = 1 - z^-M其中，M是滤波器的延迟，z是一个复杂变量。
该函数的频率响应可以通过将z替换为ejω而得出：H(ω) = 1 - e^-jMω该公式可以用来计算梳状滤波器的理论频率响应。
在实际应用中，我们可能需要对信号进行变换，以匹配所选的滤波器或目标筛选器中所需的频率响应。
梳状滤波器也有很多特殊的特性。
首先，如果M是一个正整数，那么滤波器将会具有周期性。
即在每个周期内，滤波器的响应将会重复，其具有一定的周期性特点。
其次，当M取值很大时，梳状滤波器的振幅响应呈现为高振幅的尖峰，伴随着相位响应变化。
这就是为什么一些人使用梳状滤波器滤波语音信号时会出现压缩和失真的原因，因为滤波器过于锐利。
第三，梳状滤波器还可以用来实现全通滤波器，得到无失真延迟线滤波器的效果。
这是因为梳状滤波器可以实现将信号的频率保持不变通过，而对信号的变化幅度造成一定的改变，这是对滤波器的响应进行控制的结果。
最后，梳状滤波器可以与其他滤波器一起使用，以创建更复杂的滤波器。
通过分别运用不同类型的滤波器，可以实现各种不同类型的音效处理。
例如，梳状滤波器和低通滤波器可用于产生回声效果。
总的来说，梳状滤波器的系统函数是一个重要的工具，用于计算滤波器的频率响应和描述其行为特征。
通过理解滤波器的系统函数，我们可以更好地优化音效处理程序，并创建一个更高效和灵活的系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视听研究所主页：论坛：/forum所有资料均收集于各网站。
若您认为有关资料不适合公开，请联系newvideo@ 我们会第一时间删除。
感谢各位网友的无私奉献和支持！加密时间：2008-2-1视听研究所主页：论坛：/forum所有资料均收集于各网站。
若您认为有关资料不适合公开，请联系newvideo@ 我们会第一时间删除。
感谢各位网友的无私奉献和支持！加密时间：2008-2-1数字梳状滤波器梳状滤波对于画面质量是非常重要的一个技术，因此我们有必要对其进行详细刨析。
那么具体什么是梳状滤波器呢？这就要从源头（信号源）开始讲起了，一开始，接收视频的Video端子是Composite端子（比如RF射频接口和AV接口），它所能接收的信号叫Composite Video Signal，即混合视频信号（也称复合信号），什么意思呢？因为这个Composite（混合）信号包括了亮度（Luminance，用字母Y表示）和色度/彩度（Chrominace）两方面的信号，视频电路要做的工作就是Y/C进行分离处理，目前的梳状滤波器是在保证图像细节的情况下解决视频信号亮色互窜的唯一方法，其内部有许多按一定频率间隔相同排列的通带和阻带，只让某些特定频率范围的信号通过，因为其特性曲线象梳子一样，故人们称之为梳状滤波器（Comb Filtering）。
梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。
对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。
对活动图像，梳状滤波在帧内进行，即二维梳状滤波。
高档数字电视机采用行延迟的梳状滤波器与带通滤波器级联，构成Y/C分离方案就可获得满意的图像质量。
使用梳状滤波器能使图像质量明显提高。
解决了色串亮及亮串色造成的干扰光点、干扰花纹；消除了色度正交分量U、V色差信号混迭造成的彩色边缘蠕动；消除了亮、色镶边，消除了高频信号的色彩错误和灰度值表示错误。
有一段时期国内很多工厂（为了节省成本）使用模拟的方式实现梳状滤波器，实际上效果很不好，原因有两个，一是延迟器件的带宽很难保证，二是解决行相关性差问题的自适应电路很复杂。
而在数字电路里，只要有足够的存储器，就可以保证足够的延迟时间与信号带宽，且复杂的自适应电路很容易集成在芯片中硬件固化。
梳状滤波器原理及发展历史：梳状滤波器采用频谱间置技术，理论上可以保证亮度和色度的无失真分离。
如果我们好好回顾一下梳状滤波器的发展历程，将对其有个清醒的认识。
第一阶段：采用频率分离法将Y/C信号分开。
这种方法是利用色度信号以副载波方式传输这一特点（PAL制副载波为4.43MHz，NTSC制副载波为3.58MHz），用选频电路将Y/C 信号分开。
内部由LC带通滤波器和陷波器组成，将视频信号通过一个中心频率（fsc）为色度信号窄带（比如PAL制式4.43MHz频率副载波）带通滤波器，取出色度信号。
再将亮度信号经过一个中心频率为色度信号副载波4.43MHZ的色度陷波器，吸收色度信号，从而得到亮度信号。
这种方法简单易行，采用元器件少且成本低，所以在早期彩电中应用得比较广泛。
但是，频率分离方法存在着一些严重的问题：在亮度通道中，色度陷波器在吸收色度信号的同时也将该频率范围内亮度信号的部分频率分量抑制掉了，这叫亮度信号的高频分量丢失，从而影响了亮度信号的清晰度——大家想想看，一段音乐哪怕再动听高音丢了那还能听吗？同时，残余的色度信号也可能进入亮度通道而引起串色干扰，通常在屏幕出现彩色测试卡是最后两条频带染色现象。
在色度通道中，L.C色度带通滤波器品质不高，取出色度信号，抑制亮度信号的同时，也把该频率范围内的亮度信号选出来了，高频亮度信号经色度解调器被解调出来（属于多余信号），使得一些细格子或条状区域出现闪烁的彩色干扰。
可见利用传统的频率分离方法根本不能将Y、C信号作出彻底分离，必然存在着：亮串色、色串亮”的干扰，使图像质量难以令人满意。
事实上这种方法在彩电中的应用，会出现图所示的影响。
左图为普通电视画面，右边为内置梳状滤波电路电视画面第二阶段：采用梳状滤波器和频谱分离法进行亮色分离。
它是根据视频信号频谱交叉的原理及梳状滤波器的梳齿滤波频率传输特性,以频谱分离的方式分离出亮度和色度信号，这种新的分离方法使Y/C信号分离比较干净彻底，从而大幅提高图像清晰度。
通常梳状滤波器是由两行延迟线、加法器、减法器等部分组成。
事实上在大屏幕彩电中，又分为NTSC制Y/C分离和PAL制Y/C分离。
例如对于NTSC－M制式，我们假设相邻两行的视频信号保持相关性以及延迟线无损耗，Y信号频谱与C信号频谱以fH/2间隔交替出现（fH表示行频），副载波频率fsc为227.5fH，如果设计一个梳状滤波器电路，使V信号延时一行，再分别与未延时的信号进行加减。
延时前后Y信号相位不变，而C信号相位相反。
延时信号与直通信号在加法器中相加后得到Y信号，即（Y＋C）＋（Y－C）＝2Y，在减法器中相减则得到C信号，即（Y＋C）－（Y－C）＝2C。
从梳状滤波器幅频特性曲线分析，Y频谱落在加法器特性曲线峰点及减法器特性曲线谷点，所以比较彻底地使亮度信号与色度信号相互分离开来。
PAL梳状滤波器Y/C分离，常称之为二行分离法（也叫二元分离法）。
它使用一个NTSC 制信号或两个PAL制信号行存储器与带通滤波器结合使用，组成垂直、水平二元带通滤波器，基本结构原理如上图所示，只是将1H延时线改为2H延时线。
（这是因为NTSC制亮度信号、色度信号采用fH/2间置，而PAL制则采用fH/4间置（即副载频fsc＝283.75fH ＋25Hz≈283.75fH），因此PAL梳状滤波器Y/C分离电路要用2H延时线。
）由亮度信号Y和色度信号C组成的复合全电视信号，一方面直接加到加法器与减法器的输入端，称为直通信号，同时经两行延迟时间（2TH）使色度信号反相后得到的延迟信号（Y－C）也加到加法器和减法器的另一输入端。
在加法器中直通信号（Y＋C）与延时信号（Y－C）相加得到亮度信号2Y；在减法器中直通信号（Y＋C）与延时信号（Y－C）相减即得到色度信号C，达到亮色分离的目的。
梳状滤波器Y/C分离法的特点可归纳为：由于加法器输出特性可选出亮度信号的高频分量，不会造成高频分量的丢失，并可将视频带宽全部加以利用，从而使图像清晰度大大提高，同时在亮度通道中将色度信号抑制得比较彻底，不致于产生残留色度信号干扰。
而减法器输出中较好地抑制掉亮度信号，以最大传输系数选出色度信号C，并用带通滤波器对残留亮度信号作进一步衰减，解决了亮度信号对色度通道的串扰问题，从而提高了图像质量。
左右图分别是标准电视信号测试有无梳状滤波的拍摄画面，看看亮色互窜画面是多么“缤纷多彩”。
上述分析结果是基于信号相关性的假设,可将色度信号与亮度信号较彻底分离而获得较为理想的图象质量。
但实际的视频信号并不是这样理想的，即会出现非相关情况，如垂直方向有色度跳变，那么在此处直通信号与延迟信号中的Y、C分量不再相同，加法器与减法器便不能将C或Y分量完全对消，造成Y与C分离不彻底。
如果不愿意看长篇大论的朋友直接看下面的表格：表四：N 制/PAL 制梳状滤波器的异同NTSC 制式梳状滤波器 PAL 制式梳状滤波器延时1H 2H直通信号Y ＋C 延时后反相信号Y －C （注明：亮度信号Y 不变，仅色度信号C 反相） 进入加法器（Y ＋C ）＋（Y －C ）＝2Y ，解析出亮度信号 进入减法器（Y ＋C ）－（Y －C ）＝2C ，解析出色度信号 优点 能够解决部分亮、色干扰问题，提高图像质量缺点 要求前后两行信号要比较相似，即要求行相关性好。
例如蓝色的天空、黑沉的夜晚等静止画面图像信号，其亮度信号和色度信号可在这种Y/C分离电路中彻底分离开来；但如果出现垂直方向有色度信号突变的不相关情况（即前一行信号与后一行信号不同，尤其是动态画面），它会将其当成相交信号来处理，于是在加法器中不能完全抵消色度信号，造成Y/C 分离不彻底，仍出现色点干扰。
我们看到，PAL 制梳状滤波器比N 制梳状滤波器要略微复杂一些，不过不管怎么说，既然还有不足之处，那仍然需要做改进，所以梳状滤波器技术继续发展。
第三阶段：（模拟式）动态梳状滤波器模拟动态梳状滤波器结构如图所示。
它由两个延时线（PAL 为2H 延时线，NTSC 为1H 延时线）、三个带通滤波器、垂直相关性检测电路、加法器、减法器等组成。
就PAL 制彩色信号而言，要对在动态梳状滤波器中直通信号（Y ＋C ）、延迟两行时间信号（Y －C ）、延迟四行时间信号（Y ＋C ）这三行信号进行垂直方向上的图像相关性检测，产生一个所需的彩色信号。
所谓相关性检测，实际上是检测场与场之间相关性的强弱，一般采用的是场差法或低通场差法，即对两场中各对应像素逐点相减并求和，以该值大小作为图像动态情况的描述。
模拟动态梳状滤波器克服了普通梳状滤波器的缺点，改善了活动图像信号Y/C分离效果，从而进一步提高了图像质量。
区别普通梳状滤波器动态梳状滤波器相关性检测无有水平方向梳状滤波有有，效果更好垂直方向梳状滤波无有动态画面Y/C分离无有成本一般设计复杂，成本较高这是90年底初的技术，当时的大屏幕进口彩电，如29寸的东芝、松下中均采用了此种梳状滤波器。
第四阶段：动态数字式梳状滤波器。
上述的模拟动态梳状滤波器Y/C分离电路，虽然能有效解决活动图像信号的Y/C分离问题，但对单制式信号Y/C分离要用6个调节点，若要适应PAL、NTSC制Y/C信号分离，则需12个调节点，这样就存在调整繁杂的问题，如此多的调节点在生产中难以保证质量，况且批量生产会成为难题。
于是，人们研制出更为先进的、精密的数字式动态梳状滤波器。
数字式动态梳状滤波器Y/C分离电路如下图所示。
它主要由五块IC封装一起组成厚膜电路，即由A/D变换器CXD1176Q、延迟线CXK1202×2、数字式动态梳状滤波器CXD2011Q 及D/A变换器CXD1177Q组成，与时钟信号发生器配合完成Y/C分离。
新型三行数字化梳状滤波器结构图它是利用三行彩色信号来完成垂直方向的相关检测，仅提取所需要的彩色信号，从而克服了模拟梳状滤波器的缺点，使图象的水平清晰度从350线一举提高到450线以上！首先，全电视信号进来后，由模数转换器（ADC）转换成8bit的数字式信号，我们看上图中下半部分是典型的锁相环路，用于产生四倍于色副载波振荡取样频率，作为数字Y/C分离电路的时钟（这部分是一典型的时钟信号发生器），对PAL制为17.73MHZ，对NTSC制为14.32MHZ。
数字化后的视频信号送入动态梳状滤波器，在动态梳状滤波器中进行数字式动态梳状滤波Y/C分离，原理与前述大同小异，只是前、中、后三行视频信号经过色带通滤波处理后再进入逻辑运算电路。
