什么是频谱分析仪,频谱分析仪的工作原理是什么,频谱分析仪怎样使用？

什么是频谱分析仪，频谱分析仪的工作原理是什么，频谱分析仪怎样使用？什么是频谱分析仪？频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。

它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。

现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。

仪器内部若采用数字电路和微处理器，具有存储和运算功能；配置标准接口，就容易构成自动测试系统。

频谱分析仪的工作原理以及应用方面推广：频谱分析仪的组成及工作原理图1所示为扫频调谐超外差频谱分析仪组成框图。

输入信号经衰减器以限制信号幅度，经低通输入滤波器滤除不需的频率，然后经混频器与本振（LO）信号混频将输入信号转换到中频（IF）。

LO 的频率由扫频发生器控制。

随着LO频率的改变，混频器的输出信号（它包括两个原始信号，它们的和、差及谐波，）由分辨力带宽滤波器滤出本振比输入信号高的中频，并以对数标度放大或压缩。

然后用检波器对通过IF滤波器的信号进行整流，从而得到驱动显示垂直部分的直流电压。

随着扫频发生器扫过某一频率范围，屏幕上就会画出一条迹线。

该迹线示出了输入信号在所显示频率范围内的频率成分。

频谱仪各部分作用及显示信号分析输入衰减器：保证频谱仪在宽频范围内保持良好匹配特性，以减小失配误差;保护混频器及其它中频处理电路，防止部件损坏和产生过大的非线性失真。

混频器：完成信号的频谱搬移，将不同频率输入信号变换到相应中频。

在低频段（《3GHz）利用高混频和低通滤波器抑制镜像干扰;在高频段（》3GHz）利用带通跟踪滤波器抑制镜像干扰。

本振（LO）：它是一个压控振荡器，其频率是受扫频发生器控制的。

其频率稳定度锁相于参考源。

扫频发生器：除了控制本振频率外，它也能控制水平偏转显示，锯齿波扫描使频谱仪屏幕上从左到右显示信号，然后重复这个扫描不断更新迹线。

频谱分析仪原理

频谱分析仪原理
频谱分析仪是一种用于分析信号频谱特性的测量仪器。

它可以将复杂的信号分解成不同频率的成分，并以图形的方式显示出来。

频谱分析仪的原理是基于信号的傅里叶变换。

傅里叶变换是一种将时域信号转换为频域信号的数学方法。

通过对信号进行傅里叶变换，可以将信号分解成各个不同频率的正弦波或余弦波成分。

频谱分析仪中最常用的测量方法是快速傅里叶变换（FFT）。

FFT是一种高效的算法，可以快速地计算出信号的频谱。

它将连续的信号按一定的时间窗口进行采样，并对采样数据进行离散傅里叶变换，得到信号的频谱图。

在频谱分析仪中，采集到的信号首先经过放大器进行增益放大，然后通过模数转换器（ADC）将连续的模拟信号转换为离散
的数字信号。

接着，数字信号经过FFT算法进行处理，得到
信号的频谱数据。

频谱分析仪通常使用显示器来显示信号的频谱图。

频谱图通常以频率为横轴，以信号的幅度或功率为纵轴。

通过观察频谱图，可以分析信号的频率分布情况，了解信号的频率成分和强度。

除了显示频谱图外，频谱分析仪还可以对信号进行其他的测量和分析。

例如，可以测量信号的谐波失真、信噪比、频率稳定性等指标，以评估信号的质量和稳定性。

总之，频谱分析仪通过对信号进行傅里叶变换，将信号分解成不同频率的成分，并以图形的方式显示出来。

它是一种重要的工具，用于分析和评估各种信号的频谱特性。

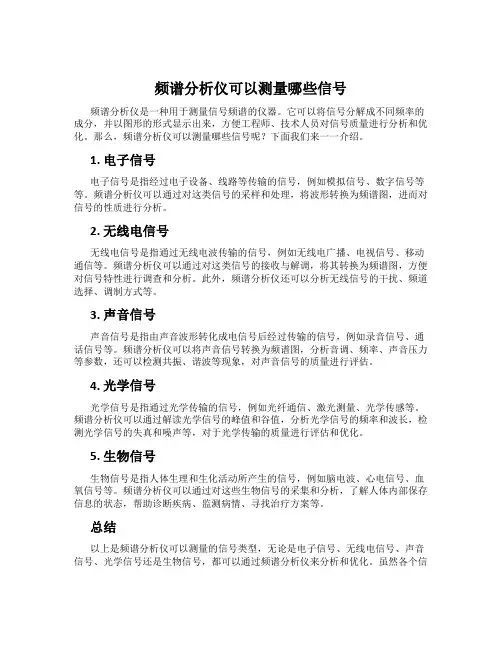

频谱分析仪可以测量哪些信号

频谱分析仪可以测量哪些信号频谱分析仪是一种用于测量信号频谱的仪器。

它可以将信号分解成不同频率的成分，并以图形的形式显示出来，方便工程师、技术人员对信号质量进行分析和优化。

那么，频谱分析仪可以测量哪些信号呢？下面我们来一一介绍。

1. 电子信号电子信号是指经过电子设备、线路等传输的信号，例如模拟信号、数字信号等等。

频谱分析仪可以通过对这类信号的采样和处理，将波形转换为频谱图，进而对信号的性质进行分析。

2. 无线电信号无线电信号是指通过无线电波传输的信号，例如无线电广播、电视信号、移动通信等。

频谱分析仪可以通过对这类信号的接收与解调，将其转换为频谱图，方便对信号特性进行调查和分析。

此外，频谱分析仪还可以分析无线信号的干扰、频道选择、调制方式等。

3. 声音信号声音信号是指由声音波形转化成电信号后经过传输的信号，例如录音信号、通话信号等。

频谱分析仪可以将声音信号转换为频谱图，分析音调、频率、声音压力等参数，还可以检测共振、谐波等现象，对声音信号的质量进行评估。

4. 光学信号光学信号是指通过光学传输的信号，例如光纤通信、激光测量、光学传感等。

频谱分析仪可以通过解读光学信号的峰值和谷值，分析光学信号的频率和波长，检测光学信号的失真和噪声等，对于光学传输的质量进行评估和优化。

5. 生物信号生物信号是指人体生理和生化活动所产生的信号，例如脑电波、心电信号、血氧信号等。

频谱分析仪可以通过对这些生物信号的采集和分析，了解人体内部保存信息的状态，帮助诊断疾病、监测病情、寻找治疗方案等。

总结以上是频谱分析仪可以测量的信号类型，无论是电子信号、无线电信号、声音信号、光学信号还是生物信号，都可以通过频谱分析仪来分析和优化。

虽然各个信号类型特性不同，但对于工程师、技术人员来说，频谱分析仪是一款必不可少的仪器，对于技术研究、质量控制、诊断治疗等方面都能起到较大的帮助。

频谱分析仪基础知识

频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。

它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。

频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。

二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。

三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。

2、分辨率带宽：指能够分辨出的最小频率间隔。

3、扫描时间：指从低频到高频一次扫描所需的时间。

4、灵敏度：指能够检测到的最小信号幅度。

5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。

6、动态范围：指能够同时测量到的最大和最小信号幅度。

7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。

四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。

2、避免在强电磁场中使用，以免影响测量结果。

3、使用过程中应注意避免信号源与仪器之间的干扰。

4、使用完毕后应关闭仪器，并妥善保管。

五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。

它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。

在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。

了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。

随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。

频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。

本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。

频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。

频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。

频谱分析仪原理

频谱分析仪原理频谱分析仪是一种用来对信号进行频率分析的仪器，它可以将信号的频谱特性直观地显示出来，帮助人们了解信号的频率成分和功率分布情况。

频谱分析仪广泛应用于无线通信、雷达、声音处理、振动分析等领域。

本文将介绍频谱分析仪的原理及其工作过程。

频谱分析仪的原理基于傅里叶变换，它可以将时域信号转换为频域信号。

在频谱分析仪中，输入信号首先经过模拟或数字滤波器进行预处理，然后进入变换器进行频谱分析。

变换器将输入信号分解为不同频率成分的幅度和相位信息，并将这些信息转换为直流电压或数字信号输出。

最后，输出信号经过显示器或计算机进行处理，形成频谱图谱。

频谱分析仪的工作过程可以分为几个关键步骤。

首先，输入信号经过前置放大器进行放大，然后进入滤波器进行滤波，去除不需要的频率成分。

接下来，信号经过变换器进行频谱分析，得到频率成分的幅度和相位信息。

最后，这些信息经过显示器或计算机进行处理，形成频谱图谱，直观地显示信号的频率特性。

频谱分析仪的原理可以用简单的数学模型来描述。

假设输入信号为f(t)，经过变换器变换后得到的频谱信号为F(ω)，其中ω为频率。

根据傅里叶变换的原理，F(ω)可以表示为f(t)的频谱分量，即F(ω)=∫f(t)e^(-jωt)dt。

通过对F(ω)进行幅度和相位的分析，就可以得到信号的频谱特性。

频谱分析仪的原理和工作过程为工程技术人员提供了一种有效的手段，帮助他们对信号进行频率分析和特性评估。

通过频谱分析仪，人们可以直观地了解信号的频率成分和功率分布情况，为无线通信、雷达、声音处理、振动分析等领域的工程设计和故障诊断提供了重要参考。

总之，频谱分析仪是一种基于傅里叶变换原理的仪器，它可以将信号的频率特性直观地显示出来，帮助人们了解信号的频率成分和功率分布情况。

频谱分析仪的工作原理和过程为工程技术人员提供了一种有效的手段，帮助他们进行频率分析和特性评估。

通过频谱分析仪，人们可以直观地了解信号的频率特性，为工程设计和故障诊断提供了重要参考。

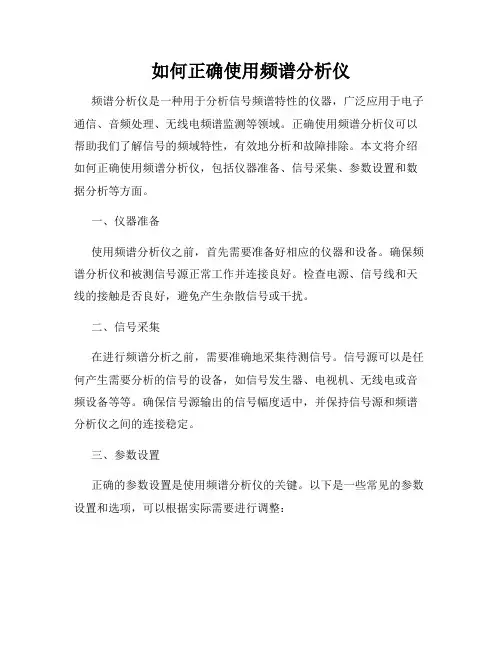

如何正确使用频谱分析仪

如何正确使用频谱分析仪频谱分析仪是一种用于分析信号频谱特性的仪器，广泛应用于电子通信、音频处理、无线电频谱监测等领域。

正确使用频谱分析仪可以帮助我们了解信号的频域特性，有效地分析和故障排除。

本文将介绍如何正确使用频谱分析仪，包括仪器准备、信号采集、参数设置和数据分析等方面。

一、仪器准备使用频谱分析仪之前，首先需要准备好相应的仪器和设备。

确保频谱分析仪和被测信号源正常工作并连接良好。

检查电源、信号线和天线的接触是否良好，避免产生杂散信号或干扰。

二、信号采集在进行频谱分析之前，需要准确地采集待测信号。

信号源可以是任何产生需要分析的信号的设备，如信号发生器、电视机、无线电或音频设备等等。

确保信号源输出的信号幅度适中，并保持信号源和频谱分析仪之间的连接稳定。

三、参数设置正确的参数设置是使用频谱分析仪的关键。

以下是一些常见的参数设置和选项，可以根据实际需要进行调整：1. 中心频率和带宽：选择合适的中心频率和带宽可以确保所关注的频段得到准确的分析。

根据被测信号的特性，选择合适的参数进行设置。

2. 分辨率带宽：分辨率带宽决定了频谱分析仪的分辨率和计算能力。

较小的分辨率带宽可以提高分辨率，但会增加计算量。

根据需要平衡分辨率和计算能力。

3. 时间窗口：时间窗口决定了频谱分析仪对信号进行采样和分析的时间长度。

较长的时间窗口可以提高频谱分辨率，但会降低实时性。

根据需要选择合适的时间窗口。

4. 峰值检测和平均值检测：峰值检测可以快速捕获信号的峰值幅度，平均值检测可以降低噪声的影响。

根据信号的特性选择合适的检测模式。

四、数据分析频谱分析仪采集到的信号数据可以通过数据分析进行进一步处理和解释。

以下是一些常见的数据分析方法：1. 频谱显示：将采集到的信号进行频谱显示，可以清晰地观察信号在频域上的分布规律。

通过观察频谱图形，可以判断信号的带宽、谐波等信息。

2. 谱线追踪：谱线追踪可以追踪频谱图上的特定频率分量或幅度峰值。

通过谱线追踪功能，可以观察信号在频域上的变化趋势，帮助故障排除和波形分析。

频谱分析仪的原理和应用

频谱分析仪的原理和应用一、频谱分析仪的原理频谱分析仪是一种用于分析信号频谱的仪器。

它基于傅里叶变换的原理，将时域信号转换为频域信号，从而可以对信号的频谱特性进行分析。

频谱分析仪的主要原理如下：1.傅里叶变换：傅里叶变换是一种将时域信号转换为频域信号的数学方法。

频谱分析仪通过对信号进行傅里叶变换，可以将信号分解成不同频率的成分，从而得到信号的频谱图。

2.FFT算法：快速傅里叶变换（FFT）是一种高效计算离散傅里叶变换的算法。

频谱分析仪通常使用FFT算法对信号进行频谱分析，以实现实时的频谱显示和分析。

3.功率谱密度：频谱分析仪通过计算信号功率谱密度，可以得到不同频率下的信号功率分布情况。

功率谱密度可以反映信号的频谱特性，包括频率分量的强度、分布和峰值等信息。

4.窗函数：为了减少频谱泄漏和谱分辨率损失，频谱分析仪通常使用窗函数对信号进行加窗处理。

常用的窗函数有矩形窗、汉宁窗、汉明窗等，不同窗函数会对频谱的主瓣宽度和副瓣衰减等产生影响。

二、频谱分析仪的应用频谱分析仪在科学研究、工程领域和日常生活中具有广泛的应用。

下面列举了一些常见的应用场景：1. 无线通信•频率分配：频谱分析仪可以用于无线通信系统中的频率规划和频段分配。

通过分析不同频段的使用情况，可以避免频谱的重叠和冲突，提高通信系统的传输效率和可靠性。

•信道测量：频谱分析仪可以对无线信道进行测量和分析，了解信道的传输特性和衰减情况。

这对于优化信号传输、调整天线方向和减少干扰都是非常重要的。

2. 电子设备测试•信号分析：频谱分析仪可以用于对电子设备的输入和输出信号进行分析。

通过分析信号的频谱特性，可以检测设备是否存在频率误差、频率扭曲和幅度失真等问题。

•干扰检测：频谱分析仪可以用于检测和定位电子设备之间的干扰问题。

通过分析干扰源的频谱特征，可以确定干扰源的位置和频率，从而采取相应的措施进行干扰抑制和消除。

3. 音频处理•音频分析：频谱分析仪可以对音频信号进行频谱分析，了解音频信号的频率分布和能量分布情况。

频谱分析仪操作规程

频谱分析仪操作规程
《频谱分析仪操作规程》
一、设备准备
1. 确保频谱分析仪正常供电，连接到合适的电源插座。

2. 检查仪器连接线是否完好，无损坏或断裂。

3. 确认频谱分析仪所连接的天线或信号源是否准备就绪。

二、启动设备
1. 打开频谱分析仪电源开关，等待设备自检完成。

2. 根据需要调整仪器的时间和日期设置。

三、选择工作模式
1. 根据实际需求选择频谱分析仪的工作模式，如扫描模式、跟踪模式等。

2. 设置频率范围和分辨率带宽，以适应需要分析的信号类型和频率范围。

四、信号捕获
1. 确定信号源的输出频率范围，并将频谱分析仪的中心频率设置为相应范围内的中心频率。

2. 调整仪器的参考电平和分辨率带宽，保证信号的清晰度和稳定性。

五、数据分析
1. 根据需要选择相应的数据处理方法，如峰值搜索、信噪比分析等。

2. 通过频谱分析仪显示屏或连接到电脑上的软件进行数据分析和结果查看。

六、设备关闭
1. 结束使用频谱分析仪后，先关闭信号源或天线连接，然后关闭频谱分析仪电源开关。

2. 将设备连接线插头从电源插座上拔出。

七、设备维护
1. 定期对频谱分析仪进行清洁和保养，保持设备的外观整洁和内部通风畅通。

2. 注意防潮、防尘和防震，避免设备受到不必要的损坏。

以上就是频谱分析仪的基本操作规程，希望用户在实际使用中能够按照规程要求正确操作设备，确保数据采集和分析的准确性和可靠性。

频谱分析仪的使用方法

频谱分析仪的使用方法频谱分析仪是一种用于测量信号频谱的仪器，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，频谱分析仪是一种非常重要的工具。

在本文中，我们将介绍频谱分析仪的基本使用方法，希望能够帮助读者更好地掌握这一工具的操作技巧。

首先，使用频谱分析仪之前，我们需要确保设备的连接是正确的。

通常情况下，频谱分析仪会有一个输入端和一个输出端，我们需要将待测信号连接到输入端，并将输出端连接到显示设备或者记录设备上。

在连接好设备之后，我们需要打开频谱分析仪，并进行一些基本的设置。

接下来，我们需要设置频谱分析仪的中心频率和带宽。

中心频率是我们希望观测的信号频率，而带宽则是我们希望观测的频率范围。

通过设置这两个参数，我们可以确保频谱分析仪能够准确地捕捉到我们感兴趣的信号。

在设置好中心频率和带宽之后，我们需要调整频谱分析仪的分辨率带宽。

分辨率带宽是指频谱分析仪在测量信号时的频率分辨能力，通常情况下，分辨率带宽越小，频谱分析仪的测量精度就越高。

因此，我们需要根据实际情况来调整分辨率带宽，以确保我们能够获得准确的测量结果。

在进行测量之前，我们还需要注意一些其他的设置，比如参考电平、RBW（分辨率带宽）、VBW（视频带宽）等参数的设置。

这些参数会影响到频谱分析仪的测量结果，因此我们需要根据实际情况来进行调整。

当所有的设置都完成之后，我们就可以开始进行信号的测量和分析了。

在测量过程中，我们需要注意观察频谱分析仪的显示屏，以确保我们能够及时地发现信号的变化。

同时，我们还可以通过调整频谱分析仪的参数，比如RBW和VBW，来获得更加详细和准确的测量结果。

除了基本的测量功能之外，一些先进的频谱分析仪还具有其他的功能，比如谐波分析、调制解调功能、无线电频谱监测等。

这些功能可以帮助我们更加全面地了解信号的特性，对于一些特定的应用场景来说，可能会有非常重要的意义。

总的来说，频谱分析仪是一种非常重要的测量工具，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，掌握频谱分析仪的使用方法是非常重要的。

频谱分析仪操作流程

频谱分析仪操作流程频谱分析仪是一种用于测量和分析信号频谱特性的仪器。

它能够帮助工程师们深入了解信号的频域特性，从而在电子通信、音频处理、无线电、无线电频段研究等领域中发挥重要作用。

本文将介绍频谱分析仪的基本操作流程，帮助读者快速上手。

1. 连接设备首先，确保频谱分析仪和待测信号源正确连接。

通过信号源输出端口与频谱分析仪的输入端口相连接，使用合适的连接线缆确保稳定可靠的信号传输。

同时，检查电源线是否连接正常。

2. 打开频谱分析仪通过按下电源按钮开启频谱分析仪。

在启动过程中，仪器会进行自检，并显示相关启动信息。

确保仪器运行正常后，等待进入工作状态。

3. 设置参数根据实际需求，设置频谱分析仪的参数。

这些参数可能包括中心频率、带宽、时钟速率、分析窗口类型等。

根据待测信号的特点，调整参数以获取所需的测试结果。

4. 选择测量模式在频谱分析仪的菜单系统中选择合适的测量模式。

常见的测量模式包括实时模式和扫描模式。

实时模式能够提供连续的频谱显示，适用于对动态信号进行实时观测。

扫描模式则能够根据特定的扫描范围获取更详细的频谱信息。

5. 开始测量确定测量模式后，点击“开始”按钮或按下相应的测量快捷键，开始进行频谱分析。

频谱分析仪会对输入信号进行采样和处理，并显示频谱结果。

根据实际需要可能需要等待一些时间来获取准确的测量数据。

6. 数据解读分析仪显示的频谱图将提供信号的频域信息。

读取并分析频谱图上的曲线、峰值、幅度等信息，对信号特征进行辨识和理解。

理解频谱图可以帮助识别信号中的峰值、杂散、干扰等。

7. 归档和报告将所测得的频谱数据归档并生成报告。

可以将数据保存到电脑硬盘或其他存储介质中，以备后续分析和复查。

同时，根据实际需要，可以生成图表、图像或报告，用于数据展示和共享。

8. 断开连接和关闭仪器在测量结束后，先断开频谱分析仪与信号源之间的连接，然后关闭仪器。

注意遵循正确的操作顺序，避免损坏设备。

以上即为频谱分析仪的基本操作流程。

频谱分析仪的作用

频谱分析仪的作用频谱分析仪是一种用于分析信号频谱的仪器。

它可以将信号的能量分布按频率进行可视化，从而帮助工程师和研究人员在各种领域中进行频谱分析和信号处理。

频谱分析仪在通信、音频、无线电、医学、科学研究等领域中都有广泛的应用。

本文将介绍频谱分析仪的作用及其在各领域中的应用。

一、频谱分析仪的作用：1. 信号频谱分析：频谱分析仪可以帮助工程师和研究人员对不同信号的频率和能量进行准确分析。

它可以显示信号在不同频率范围内的能量分布情况，从而帮助进行信号处理和优化。

2. 故障诊断：频谱分析仪可以用于故障诊断和故障定位。

通过分析故障信号的频谱特征，可以确定信号中存在的问题，并找出故障源。

这对于维修和调试电子设备非常有帮助。

3. 无线通信：频谱分析仪在无线通信领域中起着重要作用。

它可以用于无线信号的频率分析和频谱监测。

通过监测无线信号的频谱，可以检测到干扰信号、频率碰撞和频带占用等问题，从而提高无线通信的可靠性和效果。

4. 音频分析：频谱分析仪也广泛应用于音频领域。

它可以帮助工程师和音频专业人员对音频信号进行分析和处理。

通过频谱分析仪，可以了解音频信号的频谱特征，包括声音的频率分布和能量变化等，以及发现和修复音频信号中存在的问题。

二、频谱分析仪在各领域中的应用：1. 通信领域：在通信领域中，频谱分析仪用于无线信号的频谱监测和干扰检测。

它可以帮助监测无线信号的频率分布、信号强度和频带占用情况，从而提高通信系统的性能和可靠性。

2. 音频领域：频谱分析仪在音频领域中被广泛应用于音频信号的分析和处理。

它可以帮助音频工程师对声音的频率特征和能量分布进行准确的分析，从而实现音频信号的优化和增强。

3. 无线电领域：在无线电领域中，频谱分析仪用于无线电信号的频谱分析和监测。

通过分析无线电信号的频谱特征，可以了解信号的频率分布和能量变化，从而提高无线电通信的质量和性能。

4. 医学领域：频谱分析仪在医学领域中也有应用。

它可以用于心电图和脑电图等生物信号的频谱分析，从而帮助医生对患者的生理状态进行准确诊断和监测。

频谱分析仪的原理与应用

频谱分析仪的原理与应用1. 什么是频谱分析仪？频谱分析仪是一种用于测量和分析信号频谱的仪器。

它能够将一个复杂的信号分解成不同频率分量，并显示出这些频率分量的幅度和相位信息。

频谱分析仪被广泛应用于无线通信、音频处理、电力系统等领域，主要用于故障诊断、信号质量评估和频谱监测等方面。

2. 频谱分析仪的工作原理频谱分析仪的工作原理基于信号的傅立叶变换。

傅立叶变换是将一个时域信号转换为频域信号的数学技术。

频谱分析仪通过对输入信号进行采样，然后使用快速傅立叶变换（FFT）算法将时域信号转换为频域信号。

FFT算法能够高效地计算出信号的频谱信息。

3. 频谱分析仪的应用频谱分析仪在各种领域中都有重要的应用，下面列举了一些常见的应用场景：3.1 无线通信在无线通信中，频谱分析仪用于信号质量评估和频谱监测。

它能够帮助工程师检测和解决信号干扰问题，提高通信系统的性能和可靠性。

3.2 音频处理频谱分析仪在音频处理领域中也有广泛的应用。

它可以帮助音频工程师分析音频信号的频谱特性，对音频进行均衡处理、降噪处理等，提高音频的质量。

3.3 电力系统频谱分析仪在电力系统中用于故障诊断和监测电力质量。

它可以检测和分析电力系统中的谐波、干扰等问题，提供电力系统运行的安全保障。

3.4 振动分析在机械领域，频谱分析仪可用于振动分析。

通过监测和分析机械设备的振动信号，可以判断设备的工作状态、故障原因等，以便进行维护和修理。

3.5 科学研究频谱分析仪在科学研究中也扮演着重要的角色。

比如在天文学中，频谱分析仪用于研究星体的辐射能谱，从而推断星体的性质和演化过程。

4. 频谱分析的优势和局限性频谱分析仪具有以下优势：•可以将信号分解为不同频率分量，便于对信号进行深入分析。

•可以显示信号的频谱信息，对信号特性进行可视化。

•可以帮助工程师解决信号质量问题和干扰问题，提高系统性能。

然而，频谱分析仪也有一些局限性：•频谱分析仪需要对信号进行采样和数字化，可能会引入一定的误差。

频谱分析仪的操作步骤

频谱分析仪的操作步骤频谱分析仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频处理、噪声分析等领域。

下面将介绍频谱分析仪的操作步骤，以帮助使用者正确高效地使用这一仪器。

一、仪器准备在进行频谱分析之前，首先需要对仪器进行一些准备工作：1. 确保频谱分析仪已经连接到待测试的信号源或设备。

2. 检查仪器的电源状态并保证正常通电。

3. 调整仪器的频率范围，以适应待测信号的频率。

二、信号输入正确的信号输入是频谱分析的关键。

以下是信号输入的步骤：1. 确认待测信号的输出接口，并将其连接到频谱分析仪的输入端口。

2. 调整信号源的输出功率，使其适应频谱分析仪的输入范围。

3. 检查信号源的输出频率，并确认其与仪器的频率范围一致。

三、设置尺度和参考电平在进行频谱分析之前，需要进行尺度和参考电平的设置：1. 选择合适的尺度设置，以便能够清晰地观察信号的幅度变化。

2. 调整参考电平，使其适应待测信号的幅度范围。

四、选择分析窗口频谱分析仪一般提供多种分析窗口供用户选择，常见的有矩形窗、汉宁窗、布莱克曼窗等。

根据需要选择合适的窗口类型，并设置相应的窗口函数。

五、进行频谱分析接下来，开始进行频谱分析：1. 打开频谱分析仪的显示功能，使其能够实时显示频谱信息。

2. 调整仪器的分析参数，包括起始频率、终止频率、分辨率带宽等，以便满足测试需求。

3. 开始采集信号并进行频谱分析。

4. 观察频谱显示，并根据需要进行数据记录或分析。

六、结果分析与应用频谱分析仪可以提供有关信号频谱的详细信息，根据所分析的结果，可以进行以下操作：1. 根据频谱分析结果评估信号质量，如带宽、功率、杂散等。

2. 进行信号调整和优化，以提高信号质量。

3. 根据频谱分析结果检测和定位干扰源。

4. 进行频率选择和信号过滤，以提取关注频段内的信号。

七、仪器维护与存储频谱分析仪的维护和存储是保证其长期稳定性和可靠性的重要步骤：1. 定时清洁仪器，确保其内部的元件和连接器干净、无尘。

频谱分析仪的工作原理

频谱分析仪的工作原理
频谱分析仪是一种用于测量信号频谱特性的仪器。

它能够将一个信号分解成不同频率成分，并显示在频谱图上。

频谱分析仪的工作原理基于傅里叶变换。

傅里叶变换是一种将时域信号转换为频域信号的数学方法。

在频谱分析仪中，输入信号首先经过一个采样器进行采样，将模拟信号转换为数字信号。

然后，采样得到的数字信号进一步经过一个高速数字转换器（ADC）进行模数转换。

接下来，数字信号被送入快速傅里叶变换（FFT）算法。

FFT 算法能够将时域信号转换为频域信号，并计算出信号的频谱信息。

这些频谱数据随后被传输到显示器或计算机上，以产生频谱图。

频谱图是频谱分析仪显示的主要结果。

它将信号的频率表示为水平轴，将信号在每个频率上的能量表示为垂直轴。

频谱图能够清晰地显示信号的频率分布情况，包括频谱的峰值、宽度和相对大小等特征。

频谱分析仪在许多领域中得到广泛应用，如无线通信、音频处理、振动分析和故障诊断等。

通过对信号频谱的测量和分析，频谱分析仪能够帮助工程师和科研人员了解信号的特性，并进行相应的信号处理和优化。

频谱分析仪的分类

频谱分析仪的分类频谱分析仪是一种常用的电子测试仪器，主要用于测量信号的频谱特性。

它可帮助工程师对电路、通信系统、音频和视频信号进行测试和调试。

频谱分析仪按照使用场景、功能和技术原理等多个方面进行分类。

本文将介绍常见的几种频谱分析仪分类。

按照使用场景分类实时频谱分析仪实时频谱分析仪（RTSA）可在非常短的时间内捕捉宽带的信号，并以高速率提供精细的频谱分析。

这种频谱分析仪可帮助验证无线系统的正确性，检测干扰源和跟踪无线信号。

实时频谱分析仪通常具有非常高的样本率，以及长时间的连续测量。

扫描频谱分析仪扫描频谱分析仪（SSA）是一种经典频谱分析仪，其设计主要是为了展示和分析频谱的性质。

扫描频谱分析仪具有简单的用户界面和操作方法，通过扫描整个频率范围来获得信号频谱分量的幅度和相位信息。

它适用于测量信号的谐波、噪声和杂散分量等。

矢量网络分析仪矢量网络分析仪（VNA）主要是用于测量高频电路中的S参数或Y参数，包括接口的反射和传输特性。

VNA能够测量散射参数并计算出网络的各种特性，如阻抗、VSWR，以及信号的传输损耗和反射损耗等。

按照技术原理分类超外差频谱分析仪超外差频谱分析仪（HSA）利用了构成频带混频器的倍频机理，可以扩大波特率和测量范围。

它具有很高的灵敏度和分辨率，经常用于射频和微波频段的测量。

该技术可以实现频谱观察和多轨道记录。

混频频谱分析仪混频频谱分析仪（PSA）涉及到复杂的运算和调制，但相对于常规输入电路而言，其频率响应曲线更加平坦。

PSA使用小型的混频器在下变频之前将输入信号变成低频信号，该技术相对于其他频谱测量技术而言，可提供更高的精度和分辨率。

FFT频谱分析仪FFT频谱分析仪是一种基于快速傅里叶变换（FFT）的频谱测量仪。

FFT频谱分析仪可以接受低频到射频范围内的不同信号，并将其转换为频谱分量，以确定信号的幅度和相位。

FFT频谱分析仪具有较高的FFT速度和精度，广泛应用于信号和系统分析、信号源搜索等领域。

频谱分析仪的工作原理

频谱分析仪的工作原理
频谱分析仪是一种用于测量信号频谱特性的仪器，它可以将信号的频谱特性以图形的形式显示出来，从而帮助工程师分析和处理信号。

频谱分析仪的工作原理主要包括信号输入、信号处理和频谱显示三个部分。

首先，信号输入部分。

当被测信号进入频谱分析仪时，首先经过输入端口，然后经过放大器放大信号，接着进入混频器进行频率变换，将高频信号转换为中频信号，这样可以减小后续处理电路的带宽要求。

其次，信号处理部分。

经过混频器转换后的中频信号进入滤波器，滤波器可以滤除杂散信号，使得信号更加纯净。

接着，中频信号进入检波器，检波器可以将信号转换为直流信号，然后进入解调器，解调器可以对信号进行解调处理，最终得到被测信号的频谱特性数据。

最后，频谱显示部分。

经过信号处理后得到的频谱特性数据通过微处理器进行数字信号处理，然后送入显示器进行显示。

显示器可以将频谱特性以图形的形式直观地显示出来，包括频谱图、频谱密度图等，工程师可以通过观察这些图形来分析信号的频谱特性。

总的来说，频谱分析仪的工作原理是通过信号输入、信号处理和频谱显示三个部分相互配合，将被测信号的频谱特性以图形的形式显示出来，从而帮助工程师分析和处理信号。

通过频谱分析仪，工程师可以了解信号的频谱分布、频谱密度、谐波情况等重要特性，为信号处理和系统优化提供重要参考。

频谱分析仪原理

频谱分析仪原理
频谱分析仪是一种用来测量信号频谱分布的仪器。

它基于傅里叶变换的原理，将时域信号转换为频域上的能量分布。

其工作原理主要包括以下几个步骤：
1. 采样：首先，频谱分析仪对待测信号进行采样，将连续的信号转换为离散的样本点。

2. 加窗：为了避免频谱泄露和干扰，对采样得到的样本数据进行窗函数处理。

窗函数可以减少信号末端样本的突变，提高频谱分辨率。

3. 傅里叶变换：采用傅里叶变换算法，将时域信号转换为频域上的能量分布。

这可以通过离散傅里叶变换（DFT）或快速傅里叶变换（FFT）实现。

4. 数据处理：对傅里叶变换的结果进行幅度和相位的计算，得到频谱图。

通常，频谱图以频率为横轴，能量或幅度为纵轴进行表示。

5. 显示和分析：最后，频谱分析仪将频谱图以图形的形式显示出来，便于用户对信号频谱进行直观的观察和分析。

用户可以根据频谱图上不同频率分量的能量分布，进行信号的频率测量、信号波形恢复、噪声干扰分析等应用。

总的来说，频谱分析仪的工作原理是通过采样、加窗和傅里叶变换等步骤，将时域信号转换为频域上的能量分布，从而实现
对信号频谱分布的测量与分析。

通过频谱分析，可以获取信号在不同频率上的能量分布情况，为用户提供有关信号特性和干扰情况的重要信息。

频谱分析仪解决方案

频谱分析仪解决方案引言概述：频谱分析仪是一种用于测量信号频谱特性的仪器。

它可以匡助我们分析信号的频率、幅度、相位等参数，对于电子通信、音频处理、无线电频谱监测等领域都有广泛的应用。

本文将介绍频谱分析仪的解决方案，包括硬件和软件方面的内容。

一、硬件解决方案1.1 高性能的ADC（模数转换器）频谱分析仪的核心组件是ADC，它负责将摹拟信号转换为数字信号。

为了获得准确的频谱分析结果，需要选择高性能的ADC。

这种ADC具有高分辨率、低噪声、高采样率等特点，可以有效提高频谱分析仪的性能。

1.2 宽带射频前端频谱分析仪需要能够接收不同频率范围的信号，因此需要具备宽带射频前端。

这种前端可以实现宽频带的信号接收，并且具备较低的噪声系数和较高的动态范围，以确保信号的准确采集和分析。

1.3 高速信号处理器频谱分析仪需要处理大量的数据，因此需要配备高速信号处理器。

这种处理器可以快速处理采集到的信号数据，进行频谱分析、滤波、功率谱密度计算等操作。

高速信号处理器可以提高频谱分析仪的实时性和处理能力。

二、软件解决方案2.1 频谱分析算法频谱分析仪的软件部份需要包含先进的频谱分析算法。

这些算法可以对采集到的信号数据进行快速、准确的频谱分析，提取出信号的频率、幅度、相位等信息。

常用的频谱分析算法包括傅里叶变换、功率谱密度估计等。

2.2 数据可视化为了方便用户对频谱分析结果进行观察和分析，频谱分析仪需要提供数据可视化功能。

这种功能可以将频谱分析结果以图表、曲线等形式展示，使用户能够直观地了解信号的频谱特性。

数据可视化功能可以通过图象处理技术和图形绘制算法实现。

2.3 用户界面设计频谱分析仪的用户界面应该简洁、直观，方便用户进行操作和配置。

用户界面设计需要考虑用户的使用习惯和需求，提供友好的交互方式和丰富的功能选项。

同时，用户界面还应该具备良好的可扩展性，方便用户根据需求进行定制和扩展。

三、应用领域频谱分析仪的解决方案在各个领域都有广泛的应用。

频谱分析仪

简介频谱分析仪是对无线电信号进行测量的必备手段，是从事电子产品研发、生产、检验的常用工具。

因此，应用十分广泛，被称为工程师的射频万用表。

1、传统频谱分析仪传统的频谱分析仪的前端电路是一定带宽内可调谐的接收机,输入信号经变频器变频后由低通滤器输出,滤波输出作为垂直分量,频率作为水平分量,在示波器屏幕上绘出坐标图,就是输入信号的频谱图。

由于变频器可以达到很宽的频率,例如30Hz-30GHz,与外部混频器配合,可扩展到100GHz以上,频谱分析仪是频率覆盖最宽的测量仪器之一。

无论测量连续信号或调制信号,频谱分析仪都是很理想的测量工具。

但是,传统的频谱分析仪也有明显的缺点,它只能测量频率的幅度,缺少相位信息,因此属于标量仪器而不是矢量仪器。

2、现代频谱分析仪基于快速傅里叶变换(FFT)的现代频谱分析仪，通过傅里叶运算将被测信号分解成分立的频率分量,达到与传统频谱分析仪同样的结果,。

这种新型的频谱分析仪采用数字方法直接由模拟/数字转换器(ADC)对输入信号取样,再经FFT处理后获得频谱分布图。

在这种频谱分析仪中，为获得良好的仪器线性度和高分辨率,对信号进行数据采集时ADC的取样率最少等于输入信号最高频率的两倍,亦即频率上限是100MHz的实时频谱分析仪需要ADC有200MS/S的取样率。

目前半导体工艺水平可制成分辨率8位和取样率4GS/S的ADC或者分辨率12位和取样率800MS/S的ADC,亦即,原理上仪器可达到2GHz的带宽，为了扩展频率上限,可在ADC前端增加下变频器,本振采用数字调谐振荡器。

这种混合式的频谱分析仪可扩展到几GHz以下的频段使用。

FFT的性能用取样点数和取样率来表征,例如用100KS/S的取样率对输入信号取样1024点,则最高输入频率是50KHz和分辨率是50Hz。

如果取样点数为2048点,则分辨率提高到25Hz。

由此可知,最高输人频率取决于取样率,分辨率取决于取样点数。

FFT运算时间与取样,点数成对数关系,频谱分析仪需要高频率、高分辨率和高速运算时,要选用高速的FFT硬件,或者相应的数字信号处理器(DSP)芯片。

频谱分析仪作用介绍

频谱分析仪作用介绍频谱分析仪（Spectrum Analyzer）是一种用于测量信号频谱特性的特殊仪器。

它可以显示信号的振幅、频率、相位等各种参数，并对信号进行分析和处理。

在电子工程和无线通信领域，频谱分析仪是一种必不可少的测试设备。

频谱分析仪的工作原理频谱分析仪的工作原理是将输入信号分解为不同频率的各个成分，然后对每个成分的振幅进行测量和分析。

具体来说，频谱分析仪通过以下步骤实现对信号频谱的分析：1.信号输入：将要分析的信号输入频谱分析仪。

2.前置放大器：通过前置放大器对输入信号进行增益，以增强信号的强度。

3.滤波器：对输入信号进行滤波，以去除不需要的噪声和干扰。

4.变频器：将输入信号变换到频谱分析仪的操作范围内。

5.FFT转换器：通过快速傅里叶变换（FFT）将输入信号分解为不同频率的各个成分。

6.显示器：将分解出的信号振幅和频率以图形方式显示出来。

频谱分析仪的作用频谱分析仪在电子工程和无线通信领域中有着广泛的应用，主要有以下几个方面：1. 频率测量频谱分析仪可以对信号的频率进行测量。

在无线通信系统中，频率是非常重要的参数，因为不同频率的信号会有不同的传输性质。

频谱分析仪可以对不同频率的信号进行分析，以确定每个信号的频率特性。

2. 波形分析频谱分析仪可以对信号的波形进行分析。

在电子工程领域中，波形分析是非常重要的，因为不同波形的信号会有不同的传输特性。

频谱分析仪可以对信号的波形进行分析，以确定信号在传输过程中的变化情况。

3. 信号测量频谱分析仪可以对信号的振幅、相位等参数进行测量。

在电子工程领域中，这些参数是非常重要的，因为它们可以帮助模拟和设计各种电路和系统。

频谱分析仪可以对信号的各种参数进行测量和分析，以帮助工程师进行各种设计和测试工作。

4. 故障诊断频谱分析仪可以用于分析信号中的故障。

在电子工程和无线通信领域中，信号的故障是非常常见的，因为各种因素都会影响信号的传输和接收。

频谱分析仪可以通过分析信号的频率和振幅变化来确定信号的故障原因，以帮助工程师快速地解决故障。
