二次回路1(基本原理、分类及编号)
二次回路基础知识 ppt课件
• (10)交流回路的标号除用三位数外,前面加注文字符号。 交流回路使用的数字范围是:电压回路为600~799;电流 回路为400~599。它们的个位数字表示不同的回路;十位 数字表示互感器的组数(即电流和电压互感器的组数)。 回路使用的标号组,要与互感器文字符号前的“数字序号” 相对应。如:1TA电流互感器的A相回路标号应是 A411~A419;电压互感器2TV的A相回路标号应是A621~ A629。
熔断器一般符号 (FU)
双绕组变压器
三绕组变压器
ppt课件
电压表(PV)
6
二次回路符号说明
文字标号
ppt课件
7
二次回路符号说明
直 流 回 路 数 字 标 号
ppt课件
8
二次回路符号说明
直 流 回 路 数 字 标 号
ppt课件
9
二次回路符号说明
交 流 回 路 数 字 标 号
ppt课件
10
二次回路符号说明
• 以上所说的“六先六后”是二次接线看图的基本 方法和一般性规律,对于个别情况还需具体分析。
ppt课件
15
四、原理接线图
• 二次接线的原理接线图是用来表示二次接线各元件(二次 设备)的电气连接及其工作原理的电气回路图。
• 原理接线图的特点如下: • 1、二次接线和一次接线的相关部分画在一起,且电气元
ppt课件
33
常用端子的用途
ppt课件
34
ppt课件
35
九、屏面布置图 屏面布置图
ppt课件
36
ppt课件
37
024二次回路基本知识解析
双字母符号:双字母符号是由一个表示种类的单字 母符号与另一字母组成,其组合形式是以单字母符 号在前,另一字母在后的次序列出。
辅助文字符号:是用以表示电气设备、装置和元器 件以及线路的功能、状态和特征的,通常是由英文 单词的前一两个字母构成。
②试验端子:用于需要接入试验仪表的电流 回路中 。
③连接端子:用于同一导线编号的多根分支 线连接。
④连接型试验端子:它同时具有试验端子和 连接端子的作用,用于端子上需要彼此连接 的电流试验回路中。
⑤终端端子:用于固定或分隔不同安装单位 的端子排 。
⑥特殊端子:用于需要很方便断开的回路中。
盘后接线图的布置
设备图形的标示
盘后接线图中在各个设备图形的上方应加以标示。 如图1中所示,标号的内容有:
①与盘面布置图相一致的安装单位编号及设备顺 序号,如I1、I2、I3等,其中罗马数字 I表示安装单 位代号,阿拉伯数字脚注1、2、3表示设备安装顺 序号。
②与展开图相一致的该设备的文字符号和同类设备 编号,如A表示电流表,A后面的1表示第一块电流 表。
2)原理图是将二次部分的电流回路、电压回路、直流回 路和一次回路图绘制在一起。特点是能使读图人对整个装置 的构成有一个整体的概念,并可清楚地了解二次回路各设备 间的电气联系和动作原理。
3)归总式原理图的缺点是交、直流回路 画在一起,连线交叉零乱,对于较复杂的 继电保护装置很难用原理接线图表现出来。 对二次接线的某些细节表示不全面,没有 元件的内部接线。端子排号码和回路编号、 导线的表示仅一部分,并且只标出直流电 源的极性等。
二次回路及编号规则.ppt
测量回路:完成变电所变压器各侧、各馈出线路 的电压、电流等参数的测量 保护回路:当设备异常或发生事故时能迅速跳开 相应断路器、切除故障 控制回路:完成对断路器或可操作的隔离开关的 分、合操作 信号回路:反映断路器、隔离开关等设备的位置 状态、二次设备的信号
二次回路接线的要求: 1.按图施工,接线正确 2.导线与电气元件间采用螺栓连接、插接、焊接或压接等,均应牢固可靠 3.盘、柜内的导线不应有接头,导线芯线应无损伤。 4.电缆芯线和所配导线的端部均应标明其回路编号,编号应正确,字迹清晰且不 易脱色。 5.配线应整齐、清晰、美观、导线绝缘应良好,无损伤。 6.每个接线端子的没测接线宜为1根,不得超过2根。对于插接式端子,不同截面 的两根导线不得接在同一端子上;对于螺栓连接端子,当接两根导线时,中间应加 平垫片 7.二次回路接地应设专用螺栓 8.盘、柜内的配线电流回路应采用电压不低于500V的铜芯绝缘导线,其截面不应 小于2.5mm;其它回路截面不应小于1.5mm;对电子元件回路、弱电回路采用锡二次回路来自编号规则二次回路的定义
由二次设备互相连接,构成对一次设备进行监视、 测量、控制、调节和保护的电气回路称二次回路 二次回路的组成
在电气系统中由互感器的次级绕组、测量监视 仪器、机电保护装置、自动装置、控制操作信号 等通过控制电缆的组成电气回路,用以监控、测 量、控制、保护、调节一次设备的工作状况,这 个电气回路成为二次回路或二次接线
电气二次回路基础讲义
30
安装接线图
2、需经端子排连接的回路 在进行设备的连接时,屏内同一安装单位设备的 连线不需经过端子排,需经端子排进行连接的回 路是: 屏内设备和屏外设备的连接; 屏内设备和小母线的连接; 屏内设备和接于小母线的设备(电阻、熔断器、小 开关)的连接; 屏内各安装单位之间的连接; 转接回路。
31
安装接线图
6
基本概念
• 2、信号回路 • 信号回路的作用是准确及时地显示出相应的一次设
备的运行工作状态,为运行人员提供操作、调节和 处理故障的可靠依据。信号回路是由信号发送机构、 信号接受显示元件及其网络等构成。 • 3、测量及监控回路 • 由各种测量仪表及其相关回路组成。其作用是指示 或记录一次设备和系统的运行参数,以便运行人员 掌握一次系统的运行情况,同时也是分析电能质量、 计算经济指标、了解系统潮流和主设备运行工况的 主要依据。
• 四、 二次回路编号:图1-2
• 1、目的:便于施工、检修及运行后的维护。
• 2、定义:指二次设备之间直接连接的导线的编号。
• 3、特点:可以根据编号表示回路的作用;
•
可以根据编号表示回路的性质;
•
可以根据编号进行正确的连线。
• 4、回路编号的原则:采用数字和文字结合的方式, 按照“等电位原则”进行编号。
5
基本概念
• 二、二次回路的组成 • 二次回路是发电厂和变电站的重要组成部分,是电
力系统安全、经济、稳定运行的重要保证。二次回 路是一个具有多种功能的复杂网络,包括以下内容: 控制回路、信号回路、测量及监控回路、继电保护 及自动装置回路、操作电源系统等。 • 1、控制回路 • 由控制开关与控制对象(如断路器、隔离开关)的 传递机构、执行(或操作)机构组成。其作用是对 一次设备进行“合”、“分”操作。
二次回路1
一,二次回路的定义 二,看二次回路图的基本方法 三,二次回路的数字标号 二次电压的切换,并列. 四,二次电压的切换,并列. 五,互感器二次回路注意事项 六,运行互感器二次回路工作应采取安全措 施
一,二次回路的定义
定义: 定义:用导线或控制电缆将二次设备按规 定要求连接在一起,用于参数测量, 定要求连接在一起,用于参数测量,操作控制 及信号显示的全部低压回路. 及信号显示的全部低压回路. 包括:控制回路,调节回路, 包括:控制回路,调节回路, 继电保护和自动装置回路, 继电保护和自动装置回路, 测量回路,信号回路, 测量回路,信号回路,操作 电源系统几个部分组成. 电源系统几个部分组成.
在带电的电流互感器二次回路上工作时, 在带电的电流互感器二次回路上工作时, 应采取的安全措施:( :(1)严禁二次侧开路. 应采取的安全措施:( )严禁二次侧开路. (2)短路二次侧绕组,必须使用短路片或 )短路二次侧绕组, 短路线,短路应妥善可靠, 短路线,短路应妥善可靠,严禁用导线缠 .(3) 绕.( )严禁在电流互感器与短路端子之 间的回路和导线上进行任何工作.( .(4) 间的回路和导线上进行任何工作.( )工 作必须认真,谨慎, 作必须认真,谨慎,不得将回路的永久接 地点断开.( .(5)工作时,必须有专人监护, 地点断开.( )工作时,必须有专人监护, 使用绝缘工具,并站在绝缘垫上. 使用绝缘工具,并站在绝缘垫上.
运行互感器二次回路工作应采取安全措施
在带电的电压互感器二次回路上工作时,应采取 在带电的电压互感器二次回路上工作时, 的安全措施; )严格防止短路或接地, 的安全措施;1)严格防止短路或接地,在工作时 应使用绝缘工具,戴手套.必要时, 应使用绝缘工具,戴手套.必要时,工作前停用 有关的保护装置. )接临时负载, 有关的保护装置.2)接临时负载,必须装有专用 的刀闸和可熔保险器. 的刀闸和可熔保险器.

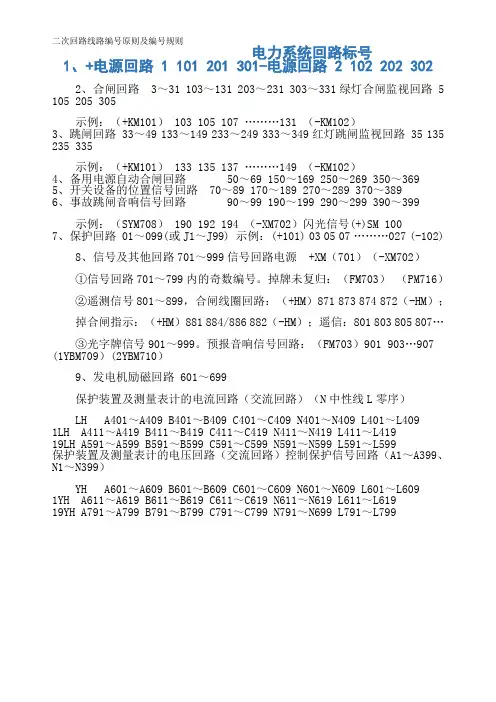

二次回路线路编号原则及编号规则
二次回路线路编号原则及编号规则电力系统回路标号1、+电源回路 1 101 201 301-电源回路 2 102 202 3022、合闸回路 3~31 103~131 203~231 303~331绿灯合闸监视回路 5 105 205 305示例:(+KM101)103 105 107 ………131 (-KM102)3、跳闸回路 33~49 133~149 233~249 333~349红灯跳闸监视回路 35 135 235 335示例:(+KM101)133 135 137 ………149 (-KM102)4、备用电源自动合闸回路50~69 150~169 250~269 350~3695、开关设备的位置信号回路 70~89 170~189 270~289 370~3896、事故跳闸音响信号回路90~99 190~199 290~299 390~399示例:(SYM708) 190 192 194 (-XM702)闪光信号(+)SM 1007、保护回路 01~099(或J1~J99) 示例:(+101) 03 05 07 ………027 (-102)8、信号及其他回路701~999信号回路电源 +XM(701)(-XM702)①信号回路701~799内的奇数编号。
掉牌未复归:(FM703)(PM716)②遥测信号801~899,合闸线圈回路:(+HM)871 873 874 872(-HM);掉合闸指示:(+HM)881 884/886 882(-HM);遥信:801 803 805 807…③光字牌信号901~999。
预报音响信号回路:(FM703)901 903 (907)(1YBM709)(2YBM710)9、发电机励磁回路 601~699保护装置及测量表计的电流回路(交流回路)(N中性线L零序)LH A401~A409 B401~B409 C401~C409 N401~N409 L401~L4091LH A411~A419 B411~B419 C411~C419 N411~N419 L411~L41919LH A591~A599 B591~B599 C591~C599 N591~N599 L591~L599保护装置及测量表计的电压回路(交流回路)控制保护信号回路(A1~A399、N1~N399)YH A601~A609 B601~B609 C601~C609 N601~N609 L601~L6091YH A611~A619 B611~B619 C611~C619 N611~N619 L611~L61919YH A791~A799 B791~B799 C791~C799 N791~N699 L791~L799每个安装单位1000个号,正电源侧单号,负电源侧双号。
二次回路基本知识
母线保护电流回路标号
500KV A350
220KV A320
110KV A310
35KV
A330
6~10KV A360
B350 B320 B310 B330 B360
C350 C320 C310 C330 C360
N350 N320 N310 N330 N360
谢谢聆听
汇报人姓名
2020/01/01
端子排图:是表明屏(柜)内设备与屏(柜)外设备连接情况 以及屏(柜)上需要装设的端子类型、数目以及排列顺序的图。
对端编号原则: 所谓相对编号法就 是:甲乙两端子需要用 导线连接起来,那么就 在甲端子旁边标上乙端 子的编号,在乙端子的 旁边标上甲端子的号, 因为编号是互相对应的, 所以称为相对编号法。
二次回路基本知识
汇报人姓名
2020/01/01
目录/CONTENTS
01 二次回路基本知识 02 二次接线图的种类 03 二次回路标号原则
一、二次回路基本知识
一次设备:直接用于生产、输送和分配电能。 二次设备:对一次设备进行监视、控制、测量和保护。
二次电气设备一般包括控制和信号设备、测量表计、继电保 护装置及各种自动装置等,它们构成了发电厂和变电所的二次系 统。
端子排图的排列顺序: 电流回路 电压回路 信号回路 其他回路 转接端子
三、二次回路标号原则:
⒈直流回路标号 直流正极回路的线段按奇数顺序标号,负极回路按偶数顺序 标号,回路经过主要的压降元件(如线圈、电阻、电容等)后, 即改变其电压的极性,回路的标号亦随之改变。为了便于安装和 运行,对某些主要回路,常给予固定的数字标号。例如,断路器 的跳闸回路用33、133、233;合闸回路用3、103、203等。
二次回路图详解及图例分析
创作编号:GB8878185555334563BT9125XW创作者:凤呜大王*如何看二次回路图在电力系统中,二次设备的重要性是不言而喻的。
能快速、有效地将电气二次回路图做到一目了然,是运行人员必备的基本功之一,也是分析二次回路异常或故障的基础能力。
一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备,如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。
由这些设备连接在一起构成的电路,称之为一次接线或称主接线。
二次设备是指对一次设备的工况进行监视、控制、调节、保护,为运行人员提供运行工况或生产指挥信号所需要的电气设备,如测量仪表、继电器、控制及信号器具、自动装置等。
这些设备,通常由电流互感器和电压互感器的二次绕组的出线以及直流回路,按着一定的要求连接在一起构成的电路,称之为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二、二次回路的分类二次回路一般包括:控制回路、继电保护回路、测量回路、信号回路、自动装置回路。
按交、直流来分,又可分为交流电压和交流电流回路以及直流逻辑回路。
按不同的绘制方法可分为:原理图、展开图、安装图。
根据二次回路图各部分不同的特点和作用,绘制不同的图。
1. 按电源性质区分:1)交流电流回路---由电流互感器(CT)二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
如:图1为交流电流回路(厂房6kV馈线保护控制信号图)。
2)交流电压回路---由电压互感器(PT)二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。
如:图2为交流电压回路(厂房6kV 馈线保护控制信号图)。
图1交流电流回路(厂房6kV馈线保护控制信号图)图2交流电压回路(厂房6kV馈线保护控制信号图)3)直流回路---设备控制、操作、保护、信号、事故照明等全部回路。
如:图3为直流回路(厂房6kV馈线保护控制信号图)。
二次回路线路编号原则及编号规则
二次回路线路编号原则及编号规则电力系统回路标号1、+电源回路 1 101 201 301-电源回路 2 102 202 3022、合闸回路 3~31 103~131 203~231 303~331绿灯合闸监视回路 5 105 205 305示例:(+KM101)103 105 107 ………131 (-KM102)3、跳闸回路 33~49 133~149 233~249 333~349红灯跳闸监视回路 35 135 235 335示例:(+KM101)133 135 137 ………149 (-KM102)4、备用电源自动合闸回路50~69 150~169 250~269 350~3695、开关设备的位置信号回路 70~89 170~189 270~289 370~3896、事故跳闸音响信号回路90~99 190~199 290~299 390~399示例:(SYM708) 190 192 194 (-XM702)闪光信号(+)SM 1007、保护回路 01~099(或J1~J99) 示例:(+101) 03 05 07 ………027 (-102)8、信号及其他回路701~999信号回路电源 +XM(701)(-XM702)①信号回路701~799内的奇数编号。
掉牌未复归:(FM703)(PM716)②遥测信号801~899,合闸线圈回路:(+HM)871 873 874 872(-HM);掉合闸指示:(+HM)881 884/886 882(-HM);遥信:801 803 805 807…③光字牌信号901~999。
预报音响信号回路:(FM703)901 903 (907)(1YBM709)(2YBM710)9、发电机励磁回路 601~699保护装置及测量表计的电流回路(交流回路)(N中性线L零序)LH A401~A409 B401~B409 C401~C409 N401~N409 L401~L4091LH A411~A419 B411~B419 C411~C419 N411~N419 L411~L41919LH A591~A599 B591~B599 C591~C599 N591~N599 L591~L599保护装置及测量表计的电压回路(交流回路)控制保护信号回路(A1~A399、N1~N399)YH A601~A609 B601~B609 C601~C609 N601~N609 L601~L6091YH A611~A619 B611~B619 C611~C619 N611~N619 L611~L61919YH A791~A799 B791~B799 C791~C799 N791~N699 L791~L799每个安装单位1000个号,正电源侧单号,负电源侧双号。
二次回路(基本原理、分类及编号)
二次回路图纸分类
安装接线图:包括屏面布置图、屏后接线图、端子排 图等。
屏面布置图:表示二次设备在屏面(及屏后、屏顶) 的安装位置,一般按实际尺寸的一定比例绘制。 屏后接线图:表示屏内二次设备间的电气连接关系。 端子排图:表示屏端子排与屏内二次设备及屏外电缆 间的连接关系。
二次回路图纸分类
变电站二次回路基本知识
主要内容
1
2 3
一、二次设备的划分
二次回路的组成
二次回路图纸分类
4
二次回路的编号原则
一、二次设备的划分
根据电气设备在电力生产中不同的作用可以将其划 分为一次设备和二次设备。
一次设备是指直接生产、输送和分配电能的电气设备,如 发电机、变压器、输电线、电力电缆、断路器、隔离开关、 母线、避雷器、电流互感器、电压互感器等。由这些设备 连接在一起构成的电路,称为一次接线或称为主接线。描 述一次接线的图纸称为一次主接线图。
二次回路的组成
一、控制系统
控制系统的作用:对变电站的开关设备进行就地或远方跳、 合闸操作,以满足改变主系统运行方式及处理故障的要求。 控制系统的控制方式:远方控制和就地控制。 远方控制:变电站端控制和调度(或集控中心)端控制方式。 就地控制:操动机构处和保护(或监控)屏处控制方式。
二次回路的组成
二次回路图纸分类
二次图纸:通常分为“原理接线图”和“安装接线图”。
原理接线图:通常又分为“归总式原理接线图”和“展开式原 理接线图”。 1)归总式原理接线图:简称原理图,它以整体的形式表示各二 次设备之间的电气联接,一般与一次回路的有关部分画在一起, 设备的接点与线圈是集中画在一起的,能综合出交流电压、电 流回路和直流回路间的联系,使读图者对二次回路的构成及动 作过程有一个明确的整体概念。 2)展开式原理接线图:以分散的形式表示二次设备之间的连接。 展开图中二次设备的接点与线圈分散布置,交流电压、交流电 流、直流回路分别绘制。这种绘制方式容易跟踪回路的动作顺 序,便于二次回路的设计,也容易在读图时发现回路中的错误。
二次回路讲解PPT课件
二次设备:是对一次设备及系统进行 控制、调节、保护和监测的设备。它 包括:控制设备、继电保护和安全自 动装置、测量仪表、信号设备等。
二次回路:由二次设备互相连接,构 成对一次设备进行监测、控制、调节 和保护的电气回路称为二次回路 。
控制回路:由控制开关与控制对象(如断 路器、隔离开关)的传递机构、执行(或 操作)机构组成。其作用是对一次设备进 行“合”、“分”操作。
1)屏面布置图
屏面布置图是指从屏的正面看,按一定 的比例绘出屏上各设备的安装位置、外形 尺寸及中心线的尺寸,并附有设备表,以 便制造厂备料和安装加工的正视图。图中 各设备的排列位置和相互间尺寸要和实际 相符。
2)屏后接线图
屏后接线图是表明屏内各设备之间的连 接情况,以及和端子排的连接情况;标明 各设备的代号、安装单位和型号规格,较 复杂的设备应绘是表明屏内设备和屏外设备连 接关系以及屏上需要装设的端子类型、数 目以及排列顺序的图。
4)解释性图
解释性图是除了原理图、布置图和安装 图以外根据实际需要绘制的图纸。常用的 解释性图有表示生产工艺流程的示意图; 表示操作及动作构成的逻辑框图;电力系 统继电保护、自动装置及测量仪表的配置 图;二次电缆联系图以及二次系统图等。
1)归总式原理接线图
它有如下特点:接线图中的全部仪表、
继电器等设备以整体的形式来表示;接线 图将交流电压、电流回路和直流电源之间 的联系综合地表达在一起;一次回路的有 关部分也画在接线图中,这样可清晰地表 明二次回路对一次回路的辅助作用。其缺 点是不能表明元件的内部接线、端子标号 及导线连接方法等,不能用作施工图纸。
调节回路:是指调节型自动装置。如由 VQC系统对主变进行有载调压、对电容器 进行投切的装置,发电机的励磁调节装置。 它是由测量机构、传送机构、调节器和执 行机构组成。其作用是根据一次设备运行 参数的变化,实时在线调节一次设备的工 作状态,以满足运行要求。
二次回路基本知识
二次回路基本知识一、二次回路的有关概念1、一次设备一次设备是指直接参与电能的发、输、配的电气设备,如发电机、变压器、电力电缆、输电线路、断路器、隔离开关、电流互感器、电压互感器、避雷器等。
2、一次接线由一次设备连接在一起构成的电路称为一次接线,又叫主接线。
3、二次设备二次设备是指对一次设备的工况进行监测、控制、调节和保护,为运行人员提供运行工况或生产指挥信号所需要的设备,如测量仪表、继电保护、控制及信号设备、自动装置等。
4、二次回路由二次设备按一定要求连接在一起,构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线。
5、二次回路图描述二次回路的图纸称为二次回路图或二次接线图,按其不同的绘制方法可分为原理图、展开图、安装接线图三大类。
二、二次回路的分类1、按交、直流来分可分为交流电压回路、交流电流回路和直流逻辑回路。
2、按电路功能来分可分为控制回路、继电保护和自动装置回路、测量回路、信号回路和操作电源系统等。
1)控制回路由控制开关与控制对象(如断路器、隔离开关)的传递机构、执行(或操作)机构组成。
其作用是对一次设备进行合、分闸操作。
2)继电保护和自动装置回路是由测量回路、比较部分、逻辑部分和执行部分等组成。
其作用是根据一次设备和系统的运行状态,判断其发生故障或异常时,自动发出跳闸命令,有选择性地切除故障,并发出相应的信号。
当故障或异常消失后,快速投入有关断路器(重合闸及备用电源自动投入装置),恢复系统的正常运行。
3)测量回路由各种测量仪表及其相关回路组成。
其作用是指示或记录一次设备和系统的运行参数,以便运行人员掌握一次系统的运行情况,同时也是分析电能质量、计算经济指标、了解系统潮流及主设备运行工况的主要依据。
4)信号回路由信号发送机构和信号继电器等构成。
其作用是反映一、二次设备的工作状态。
5)操作电源系统由电源设备和供电网络组成,它包括直流电源系统和交流电源系统。
其作用主要是给控制、保护、信号等设备提供工作电源与操作电源。
二次回路讲解
资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载二次回路讲解地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容二次回路讲解(继保二、四班林浩明、许雪丽)一、二次回路及二次接线图二次回路是由二次设备组成的回路,它包括交流电压回路、交流电流回路、断路器控制和信号直流回路、继电保护回路以及自动装置直流回路等。
二次接线图是用二次设备特定的图形、文字符号表示二次设备相互连接的电气接线图。
二次接线图的内容包括交流回路与直流回路。
二次接线图的表示方法有原理接线图和安装接线图。
原理接线图包括:1、归总式原理接线图:有关的一次设备及回路同二次回路一起画出,所有的电气元件都以整体画出,而且画有它们之间的连接回路。
2、展开式原理接线图:将元件分解为若干部分,按其功能展开为不同的回路,将回路中的电源、按钮、触点、线圈等元件的图形按电流通过的方向,由左到右、由上到下顺序排列起来形成的图。
安装接线包括:1、屏面布置图:展示在控制台、保护屏与其它监控屏上二次设备布置情况的图纸。
2、屏后接线图:用于屏上配线和接线、二次设备的安装或日常检修的图纸。
3、端子排图。
4:电缆联系图。
二、如何看回路读图的要领可归纳为:“先交流,后直流;交流看电源,直流找线圈;抓住出点不放松,一个一个查清楚。
”“先上后下,先左后右,平外设备一个不漏。
”“先交流,后直流”指先先看二次接线图的交流回路,根据交流回路的电气量及在系统中发生故障时这些电气量的变化特点,向直流逻辑回路推断,再看直流回路。
“交流看电源,直流找线圈”指交流回路要从电源入手。
交流回路由电压和电流回路组成,先找出它们是从哪组互感器来的,传变的电气量所起的作用,与直流回路的关系,符号是什么;然后找与其相应的触点回路。
二次回路初步认识课件
详细描述
二次回路通过接收来自控制设备或调度中心的指令,实现对一次回路的控制功能。控制原理主要是基 于电路的导通和断开,通过改变一次回路的电流、电压等参数,实现对一次设备的启动、停止、调整 等操作,从而实现对电力系统的控制。
保护原理
总结词
阐述二次回路如何实现保护功能。
详细描述
维护保养
定期检查
清洁保养
定期对二次回路的各个部分进行检查,确 保其正常工作。
定期清洁二次回路的各个部件,保持其良 好的工作状态。
更换磨损件
软件更新
对二次回路中磨损严重的部件进行更换, 确保其正常工作。
根据需要更新二次回路的控制软件,提高 其性能和稳定性。
故障排查与处理
01
故障诊断
通过观察、检测和分析,确定二次 回路故障的原因和位置。
技术展望
新材料的应用
随着新材料技术的发展,未来二次回 路将采用新型绝缘材料、耐高温材料 和轻量化材料等,提高设备的性能和 可靠性。
边缘计算和云计算
利用边缘计算和云计算技术,可以实 现二次回路的远程监控、数据分析和 智能控制等功能,提高系统的响应速 度和数据处理能力。
数字孪生技术
数字孪生技术能够为二次回路提供虚 拟仿真和预测分析能力,有助于在设 计和运行阶段发现问题并优化解决方 案。
过压保护器
当电路中出现过电压时,过压 保护器会动作以吸收多余的电
压,保护电路和设备。
04
二次回路的接线
接线方式
串联接线
将二次元件按照一定的顺序连接起来, 形成一个闭合的回路。串联接线适用 于需要同时监测和控制多个二次元件 的情况。
并联接线
混联接线
结合串联和并联的接线方式,适用于 复杂二次回路的需求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二次回路的编号原则
二次回路标号一般采用数字或数字与文字的组合,它表明了回路 的性质和用途。
回路标号的基本原则是:凡是各设备间要用控制电缆经端子排进 行联系的,都要按回路原则进行标号。此外,某些装在屏顶上的 设备与屏内设备的连接,也需要经过端子排,此时屏顶设备就可 看作是屏外设备,而在其连线上同样按回路编号原则给以相应的 标号。 为了明确起见,对直流回路和交流回路采用不同的标号方法,而 在交、直流回路中,对各种不同的回路又赋予不同的数字符号, 因此在二次回路图中,我们看到标号后,就能知道这一回路的性 质而便于维护和检修。
二次回路图纸分类
(1)设备编号。
通常在屏后接线图上,各设备图形的右(或左)上方都贴有一 个圆圈,表明设备的编号。其中:①安装单位编号及同一安装 单位设备顺序号,标在圆圈上半部,如I1、I2、I3等。罗马数字 表示安装单位编号,阿拉伯数字表示同一安装单位设备顺序号, 按屏后顺序从右到左依次编号;②设备的文字符号及同类设备 顺序号,标在圆圈下半部,如KA、KA等,与展开图一致。另外, 在设备图形的上方还标有设备型号,如电磁型电流继电器DL31/10等。
二次回路的组成
连接保护装置的二次回路有以下几种回路:
(1)从电流互感器、电压互感器二次侧端子开始到有关继电保 护装置的二次回路。 (2)从继电保护直流分路熔丝开始到有关保护装置的二次回路。 (3)从保护装置到控制屏和中央信号屏间的直流回路。 (4)继电保护装置出口端子排到断路器操作箱端子排的跳、合 闸回路。
(2)对于不同用途的交流回路,使用不同的数字组。 电流回路的数字标号,一般以十位数字为一组。如A401~A409, B401~B409,C401一C409,…,A591~A599,B591~B599。若不 够亦可以20位数为一组,供一套电流互感器之用。 几组相互并联的电流互感器的并联回路,应先取数字组中最小的一 组数字标号。不同相的电流互感器并联时,并联回路应选任何一相电流 互感器的数字组进行标号。 电压回路的数字标号,应以十位数字为一组。如A601~A609, B60l~B609,C601~C609,A791~A799,…,以供一个单独互感器 回路标号之用。 .
二次回路的编号原则
二次回路是指对一次回路进行监视、控制、测量和保护的回路。 二次接线图是用二次设备特定的图形、文字符号表示二次设备相 互连接的电气接线图。 绘制二次回路的符号包括图形符号与文字符号。
图形符号如: 节点。 表示继电器的线圈, 表示继电器的
文字符号如:TWJ表示跳闸位置继电器,线圈与接点的文字符号 一样。
二次回路图纸分类
二次图纸:通常分为“原理接线图”和“安装接线图”。
原理接线图:通常又分为“归总式原理接线图”和“展开式原 理接线图”。 1)归总式原理接线图:简称原理图,它以整体的形式表示各二 次设备之间的电气联接,一般与一次回路的有关部分画在一起, 设备的接点与线圈是集中画在一起的,能综合出交流电压、电 流回路和直流回路间的联系,使读图者对二次回路的构成及动 作过程有一个明确的整体概念。 2)展开式原理接线图:以分散的形式表示二次设备之间的连接。 展开图中二次设备的接点与线圈分散布置,交流电压、交流电 流、直流回路分别绘制。这种绘制方式容易跟踪回路的动作顺 序,便于二次回路的设计,也容易在读图时发现回路中的错误。
测量及监察系统的作用:指示或记录电气设备和输电线路的运 行参数,作为运行人员掌握主系统运行情况、故障处理及经济 核算的依据。 变电站常见的有电流、电压、频率、功率等的测量和交流、直 流绝缘监察。
二次回路的组成
四、调节系统
调节系统的作用:调节主设备的工作参数,保证主设备和电力 系统的安全、经济、稳定运行。 如由VQC系统对主变进行有载调压、对电容器进行投切的装置, 发电机的励磁调节装置。
二次回路的组成
五、继电保护及自动装置系统
继电保护及自动装置的作用:当电力系统发生故障时,能够自 动、快速、有选择地切除故障设备,减小设备的损坏程度,保 证电力系统的稳定,增加供电可靠性;及时反映主设备的不正 常状态,提示运行人员关注和处理,保证主设备的完好及系统 的安全。
继电保护及自动装置系统是由电压、电流互感器的二次绕组, 继电器,继电保护及自动装置,断路器及其网络构成。
变电站二次回路基本知识
主要内容
1
2 3
一、二次设备的划分
二次回路的组成
二次回路图纸分类
4
二次回路的编号原则
一、二次设备的划分
根据电气设备在电力生产中不同的作用可以将其划 分为一次设备和二次设备。
一次设备是指直接生产、输送和分配电能的电气设备,如 发电机、变压器、输电线、电力电缆、断路器、隔离开关、 母线、避雷器、电流互感器、电压互感器等。由这些设备 连接在一起构成的电路,称为一次接线或称为主接线。描 述一次接线的图纸称为一次主接线图。
二次回路的组成
一、控制系统
控制系统的作用:对变电站的开关设备进行就地或远方跳、 合闸操作,以满足改变主系统运行方式及处理故障的要求。 控制系统的控制方式:远方控制和就地控制。 远方控制:变电站端控制和调度(或集控中心)端控制方式。 就地控制:操动机构处和保护(或监控)屏处控制方式。
二次回路的组成
二次回路的编号原则
(4)开关设备、控制回路的数字标号组,应按开关设备的数字序 号进行选取。例如有3个控制开关1KK、2KK、3KK,则1KK对应 的控制回路数字标号选101~199,2KK所对应的选201~299, 3KK对应的选301~399。
(5)正极回路的线段按奇数标号,负极回路的线段按偶数标号; 每经过回路的主要压降元(部)件(如线圈、绕组、电阻等)后,即 行改变其极性,其奇偶顺序即随之改变。对不能标明极性或其极 性在工作中改变的线段,可任选奇数或偶数。
二次回路图纸分类
如图所示为10kV线路过电流保 护归总式原理图,该图的特点是: 将二次接线与一次接线的有关部分 绘在一起,图中各元件用整体形式 表示;其相互联系的交流电流回 路及直流回路都综合在一起,并 按实际连接顺序绘出。其优点是 能清楚地表明各元件的形式、数量、 相互联系和作用,利于对装置的构 成形成明确的整体概念,便于理解 装置的工作原理。
一、二次设备的划分
二次设备是指对一次设备的工作状况进行监视、测量、控 制、保护、调节所必需的电气设备,如监控装置、继电保 护装置、自动装置等。 通常还包括电流互感器、电压互感器的二次绕组引出线和 站用直流电源。这些二次设备按一定要求连接在一起构成 的电路,称为二次接线或二次回路。
描述二次接线的图纸称为二次接线图或二次回路图。
二、信号系统
信号系统的作用:准确及时的显示出相应一次设备的运行工 作状态,为运行人员提供操作、调节和处理故障的可靠依据。 按照信号性质划分:状态信号和实时登陆信号。
状态信号:断路器位置、变压器档位等
实时登陆信号:保护动作信号、装置故障信号、断路器监视的各 种异常信号等。
二次回路的组成
三、测量及监察系统
二次回路图纸分类
如图所示是10kV线路过电流保护 展开式原理图,该图的特点是:①交 流回路与直流回路分开表示;②属于 同一仪表或继电器的电流线圈和触点 分开画,采用相同的文字符号,有多 副触点时加下标;③交、直流回路各 分为若干行,交流回路按U、V、W 相顺序画,直流回路则基本上按元件 的动作顺序从上到下排列。每行中各 元件的线圈和触点按实际连接顺序由 左至右排列。每回路的右侧有文字说 明,引至端子排的回路加有编号,元 件及触点通常也有端子编号。
二次回路图纸分类
(2) 设备接线编号。
由于屏内各设备之间及屏内设备至端子排之间的连接线很多,如 果把每条连线都用线条表示,不但制图很费事,而且配线时也很 难分辩清楚。因此,普遍采用“相对编号法”,即在需要连接的 两个接线柱上分别标出对方接线柱的编号。从图中可看出相对编 号法的应用。例如,与展开图相对应的是:图 (b)中,从电流继 电器右侧端子①到时间继电器左侧端子④相互连接,这两个接线 柱上分别标出I3-4和I2-1。
(6)对于某些特定的主要回路通常给予专用的标号组。例如:正 电源为101、201,负电源为102、202;合闸回路中的绿灯回路 为105、205、305、405;跳闸回路中的红灯回路编号为35、 135、235、……等。
二次回路的编号原则
交流回路标号细则:
(1)交流回路按相别顺序标号,它除用三位数字编号外,还加有文 字标号以示区别。例如A411、B411、C411。
二次回路图纸分类
左图(c)为端子排图。 屏内设备与屏外设备之间的连接, 屏内设备与屏后上方直接接至小母 线的设备(如熔断器或小刀闸等)的 连接,各安装单位主要保护的正电 源的引接及经本屏转接的回路等, 都要通过一些专门的接线端子,这 些接线端子的组合称为端子排。
二次回路图纸分类
左图为端子排表示方法示意图,最 上面一个端子,标出安装单位编号 (罗马数字表示,同时也代表该端子 排的设备编号)及名称(汉字);下面 的端子在图上皆画成三格,从左至 右各格的含义如下:第一格表示安 装单位的回路编号和屏外或屏顶引 入设备的文字符号及接线柱号,如上 页图(c)中的TAu、TAw等;第二 格表示端子的顺序号和型号;第三格 表示屏内设备的文字符号及设备的接 线柱号,如图 (c)中的I1-2和I2-2等。
左图为 10kV线路过电流保护安装接 线图的屏面布置图。 屏面布置图是表明二次设备的 尺寸、在屏面上的安装位置及相互 距离的图纸。应按比例绘制。
二次回路图纸分类
屏后接线图是表明屏后布线方式的 图纸。它是根据屏面布置图中设备 的实际安装位置绘制,但系背视图, 即其左右方向正好与屏面布置图相 反;每个设备都有“设备编号”,设备 的接线柱上都加有标号和注明去向。 屏后接线图不要求按比例绘制。
二次回路的组成
