响应面分析

合集下载

响应面分析法讲解

响应面分析法讲解

对实验数据进行处理和分析是响应面分析法的重要环节。常见的数据
处理方法包括数据清洗、数据转换、数据分组等。
02 03
模型构建
通过数据分析,可以构建一个描述自变量和因变量之间关系的数学模 型。常用的模型包括线性回归模型、二次回归模型、多项式回归模型 等。
模型检验
为了检验模型的可靠性和准确性,需要进行一些检验。常见的检验方 法包括残差分析、拟合度检验、显著性检验等。
2023
响应面分析法讲解
目录
• 响应面分析法概述 • 响应面分析法技术原理 • 响应面分析法实施步骤 • 响应面分析法应用案例 • 响应面分析法优缺点及改进方向 • 响应面分析法未来发展趋势及展望
01
响应面分析法概述
定义与背景
响应面分析法是一种用于研究多个变 量对一个或多个输出变量的影响的分 析方法。
因素与水平
在实验设计中,需要确定研究因素及其水平。研究因素通常包括自变量和因变量,自变量 是实验中可以控制或改变的变量,因变量是需要预测或测定的变量。
实验误差控制
为了减少实验误差,需要采取一些措施来控制误差的来源,例如选择合适的实验设计、严 格控制实验条件、多次重复实验等。
数据分析原理
01
数据处理
案例三:分析化学反应过程
总结词
响应面分析法可用于分析化学反应过程中的各种因素对反应结果的影响,找出关键因素并进行优化。
详细描述
在化学反应过程中,响应面分析法可以通过设计实验方案,模拟各种因素(如温度、压力、浓度、催化剂等) 与反应结果之间的关系,找出关键因素并对反应过程进行优化,提高反应效率和产物质量。同时还可以用于研 究不同反应条件下的产物分布和副产物生成情况,为工业化生产提供理论支持。

软件测试中的正交实验设计和响应面分析

软件测试中的正交实验设计和响应面分析

软件测试中的正交实验设计和响应面分析在软件测试中,正交实验设计和响应面分析是两种重要的方法,它们能够帮助测试人员高效地进行测试计划的设计和分析,以提高测试效率和准确性。

本文将介绍正交实验设计和响应面分析的基本原理和应用,并探讨它们在软件测试中的作用。

一、正交实验设计正交实验设计是一种经典的实验设计方法,它通过有限的实验次数来探索多个因素对实验结果的影响,并确定各个因素的主要影响因素和相互之间的关系。

在软件测试中,正交实验设计可以帮助测试人员确定测试用例的选择,从而高效地发现软件中的缺陷。

正交实验设计的基本原理是通过选择一定数量的正交数组来构建测试用例的组合,从而覆盖测试用例设计空间中的各个因素和水平。

通过这种方式,我们可以在有限的实验次数内尽量多地涵盖不同的组合情况,从而探索系统的行为和性能。

举个例子来说,一个软件系统有三个可变因素:操作系统(A)、数据库(B)和网络延迟(C),每个因素有两个水平:A1和A2、B1和B2、C1和C2。

如果我们使用正交实验设计,可以选择一个2^3的正交数组来设计测试用例,每个因素和水平在数组中均匀分布。

这样,通过一系列的实验,我们就可以全面地评估不同因素对系统性能的影响,从而指导后续的测试工作。

二、响应面分析响应面分析是一种基于数学模型的实验设计和分析方法,它通过构建数学模型来描述因变量与自变量之间的关系,并通过优化这个数学模型来确定最佳的实验设计方案。

在软件测试中,响应面分析可以帮助测试人员预测系统的性能,并指导测试用例设计和测试策略的确定。

响应面分析的基本原理是通过多次实验来确定自变量与因变量之间的关系,并建立一个数学模型来描述这种关系。

在软件测试中,自变量可以是测试用例的参数设置,而因变量可以是系统的性能指标,如响应时间、吞吐量等。

通过采集实验数据,并根据这些数据构建数学模型,我们可以预测不同参数设置下系统的性能指标,并优化测试策略。

举个例子来说,我们可以通过响应面分析来确定最佳的并发用户数,以使系统能够在承载量和性能之间取得平衡。

响应面分析法讲解

响应面分析法讲解

响应面分析法讲解响应面分析法(Response Surface Methodology, RSM)是一种用于优化多因素和多水平实验设计的统计方法。

它通过建立模型来描述响应变量与各个因素之间的关系,并通过研究响应面来确定最佳的处理条件。

响应面分析法的基本思想是通过设计一系列试验来收集数据,利用这些数据建立一种数学模型,以研究响应变量与各个因素之间的关系。

这样可以预测在不同因素水平下的响应变量,并找到使响应变量最优化的处理条件。

响应面分析法通过检验各个因素的主效应、交互效应和曲线效应,揭示因素对响应变量的影响规律,帮助研究人员优化工艺和生产条件。

响应面分析法的主要步骤包括:确定因素和水平、设计试验、收集数据、构建模型、确定最优解。

首先,需要确定可能影响响应变量的因素以及它们的水平。

根据这些因素和水平,设计一系列试验来收集数据。

试验数据可以通过实验室实验、模拟实验或数值模拟等方式获得。

接下来,使用收集到的数据建立一种数学模型,以描述响应变量与各个因素之间的关系。

常用的数学模型有多项式方程、二次方程等。

模型的建立可以使用统计软件进行拟合和分析。

在模型建立完成后,可以通过求解模型的最优解,确定使响应变量最优化的处理条件。

最后,需要验证最优解的可行性,并进行实际生产或实验来验证模型的有效性。

响应面分析法具有以下优点:首先,它可以同时考虑多个因素和多个水平,能够全面地描述因素对响应变量的影响。

其次,它可以通过分析交互效应和曲线效应,探究各个因素之间的关系和影响规律。

此外,响应面分析法可以通过数学模型预测在不同条件下的响应变量,避免了大量的试验和实验成本。

最后,响应面分析法可以为研究人员提供一种系统、科学的方法来优化工艺和生产条件,提高产品质量和效益。

然而,响应面分析法也存在一些限制。

首先,它假设响应变量与各个因素之间的关系可以用数学模型来描述,这一假设可能不完全符合实际情况。

其次,响应面分析法要求提前确定各个因素和水平,并且要求各个因素之间相互独立,这在实际应用中可能存在一定的限制。

响应面分析法讲解

响应面分析法讲解

01
对实验数据进行整理,包括数据的平均值、标准差、方差等。
数据分析
02
采用合适的统计方法对实验数据进行处理和分析,如回归分析
、方差分析等。
结果解释
03
根据数据分析结果,解释实验因素对实验结果的影响,确定各
因素之间的交互作用。
模型构建步骤
模型选择
根据实验目的和数据分析结果 ,选择合适的数学模型进行拟
响应面分析法在多个领域都有广泛的应用,如化学、生物、医学、材料科学等。
响应面分析法可以用于解决多变量问题,通过实验设计和数据分析,可以找到多个 变量之间的相互作用和影响。
对未来发展的展望
响应面分析法在未来的发展中,将会更加注重实验设计和数据分析的智 能化和自动化。
随着计算机技术和人工智能的发展,响应面分析法将会更加高效和精确 ,能够更好地解决复杂的多变量问题。
响应面分析法讲解
汇报人: 日期:
目录
• 响应面分析法概述 • 响应面分析法的基本原理 • 响应面分析法的实施步骤 • 响应面分析法的优缺点分析 • 响应面分析法的应用案例展示 • 总结与展望
01
响应分析法概述
定义与特点
定义
响应面分析法是一种用于探索和优化 多变量系统的方法,通过构建一个响 应面来描述系统输出与输入变量之间 的关系。
03
响应面分析法的实施步骤
实验设计步骤
01
02
03
确定实验因素
根据研究目的和实验条件 ,确定影响实验结果的主 要因素。
设计实验水平
为每个因素选择合适的水 平,通常采用正交实验设 计或Box-Behnken设计等 方法。
实验操作
按照设计的实验方案进行 实验操作,记录实验数据 。

响应面分析法讲解

响应面分析法讲解

压力、浓度等,从而提高反应的效率和产物的纯度。
催化剂筛选与优化
02
响应面分析法可以用于筛选和优化催化剂,通过比较不同催化
剂对反应的影响,找到最佳的催化剂及其用量。
反应机理研究
03
响应面分析法还可以用于研究化学反应的机理,从而更好地理
解反应过程和影响因素。
优化工业生产
生产工艺优化
通过响应面分析法,可以优化工业生产过程中的各项参数,如温度、压力、物料流量等, 从而提高生产效率和降低成本。
响应面分析法可以用于优化生物样品的提取和分离过程,从而提高提取效率和分离纯度。
生物催化
通过响应面分析法,可以优化生物催化反应过程,从而提高催化剂的活性和选择性。
04
响应面分析法的进阶技术
多目标优化
多目标优化问题
在许多实际应用中,优化问题通常有多个相互冲突的目 标,需要同时考虑多个性能指标的优化。
概念
响应面分析法关注的是一组输入变量(自变量)如何通过相 互作用影响一个或多个输出变量(因变量),从而实现对系 统性能的优化。
历史与发展
起源
响应面分析法可以追溯到20世纪中叶,当时它被广泛应用于化学和物理实验 设计,以描述和预测化学反应和物理现象。
发展
随着计算机技术的不断进步,响应面分析法逐渐被应用于工程、生物、经济 等领域,成为一种多学科交叉的优化工具。
残差分析
通过残差分析对拟合模型的可靠性和精度进行评 估。
优化步骤
确定优化目标
根据实际问题和目标,确定优化目标和优化指标。
求解最优解
通过求解优化指标的最小值或最大值,得到最优解。
验证最优解
通过实验验证最优解的可靠性和可行性。
Hale Waihona Puke 03响应面分析法的实际应用

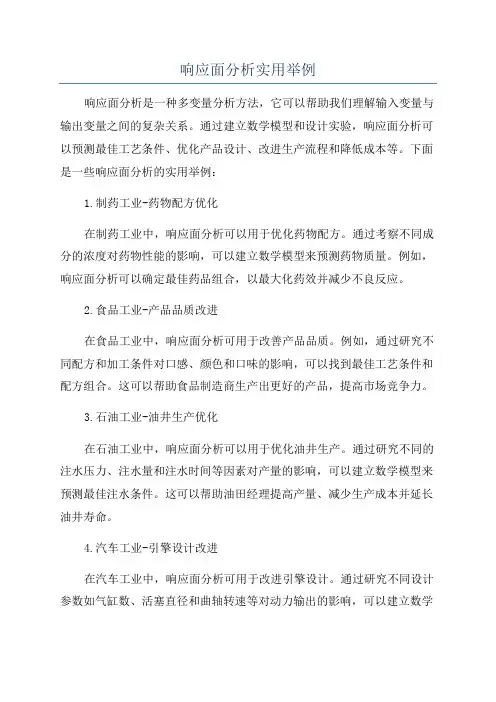

响应面分析实用举例

响应面分析实用举例

响应面分析实用举例响应面分析是一种多变量分析方法,它可以帮助我们理解输入变量与输出变量之间的复杂关系。

通过建立数学模型和设计实验,响应面分析可以预测最佳工艺条件、优化产品设计、改进生产流程和降低成本等。

下面是一些响应面分析的实用举例:1.制药工业-药物配方优化在制药工业中,响应面分析可以用于优化药物配方。

通过考察不同成分的浓度对药物性能的影响,可以建立数学模型来预测药物质量。

例如,响应面分析可以确定最佳药品组合,以最大化药效并减少不良反应。

2.食品工业-产品品质改进在食品工业中,响应面分析可用于改善产品品质。

例如,通过研究不同配方和加工条件对口感、颜色和口味的影响,可以找到最佳工艺条件和配方组合。

这可以帮助食品制造商生产出更好的产品,提高市场竞争力。

3.石油工业-油井生产优化在石油工业中,响应面分析可以用于优化油井生产。

通过研究不同的注水压力、注水量和注水时间等因素对产量的影响,可以建立数学模型来预测最佳注水条件。

这可以帮助油田经理提高产量、减少生产成本并延长油井寿命。

4.汽车工业-引擎设计改进在汽车工业中,响应面分析可用于改进引擎设计。

通过研究不同设计参数如气缸数、活塞直径和曲轴转速等对动力输出的影响,可以建立数学模型来预测最佳设计参数。

这可以帮助汽车制造商生产出更高性能和更节能的引擎。

5.化学工业-反应过程优化在化学工业中,响应面分析可用于优化反应过程。

通过研究不同反应温度、反应时间和反应物浓度等对产物收率和选择性的影响,可以建立数学模型来预测最佳反应条件。

这有助于化学工程师设计更高效和经济的生产过程。

总之,响应面分析在各行各业中都有着广泛的应用。

通过分析多个因素对关键输出变量的影响,响应面分析可以帮助我们理解驱动过程的关键因素,并优化工艺条件以达到最佳结果。

这种方法在提高产品质量、降低成本和提高生产效率方面具有巨大潜力。

响应面分析实用举例

响应面分析实用举例

响应面分析实用举例以下是几个响应面分析的实用举例:1.化妆品配方优化:化妆品公司想要提高一款乳液的稳定性,他们决定使用响应面分析来寻找最佳的配方。

他们设计了一系列实验,通过改变配方中不同成分的浓度,同时记录乳液的稳定性。

通过数据分析和建模,他们可以确定哪些成分对稳定性的影响最大,并确定最佳的成分配比,以提高产品的质量和稳定性。

2.食品加工工艺优化:一个食品加工公司想要优化他们的加工工艺,以提高产品的质量和产量。

他们使用响应面分析来确定不同工艺参数(如温度、时间和搅拌速度)对产品特性的影响。

通过设计一系列实验并收集相关数据,他们可以建立数学模型,预测最优的工艺参数组合,从而提高产品的质量和产量。

3.药物制剂配方优化:一家制药公司希望通过改变药物制剂中的成分配比和工艺参数来提高药物的释放速率。

他们使用响应面分析来探索不同参数对药物释放速率的影响,并寻找最佳配方和工艺参数组合。

通过收集药物释放速率的数据和进行回归分析,他们可以优化药物制剂的配方和工艺参数,以实现更好的治疗效果。

4.环境工程优化:环境工程师们使用响应面分析来优化废水处理工艺。

通过改变处理过程中的参数,如污水进水流量、处理剂的投加量和沉淀时间,工程师们可以确定最佳的操作条件,以最大限度地去除有害物质。

响应面分析可以帮助他们找到最佳操作区域,以确保废水处理过程的高效性和环境友好性。

总体来说,响应面分析可以应用于许多不同领域,如制造业、食品工业、医药领域和环境工程等。

它可以帮助研究人员优化工艺参数、提高产品质量和性能,并预测最优的操作条件。

通过使用响应面分析,研究人员可以更加高效地进行实验设计和参数优化,从而节省时间和资源。

响应面分析法讲解

响应面分析法讲解

响应面分析法讲解响应面分析法是一种常用的数学建模和优化方法,用于分析输入变量和输出变量之间的关系,并确定最优参数组合。

它是一种实验设计方法,通过对一系列试验数据进行回归分析,建立输入变量与输出变量之间的数学模型,从而预测最佳的输入参数组合,并对输出变量进行优化。

本文将对响应面分析法进行详细讲解。

1.设计试验矩阵:根据实际问题和研究目的,确定需要研究的输入变量和输出变量,并确定它们的取值范围。

然后使用设计试验软件,设计一组试验矩阵,包括输入变量的不同水平组合。

试验矩阵的设计要满足试验结果的可信度和可重复性。

2.进行实验:根据试验矩阵设计的参数组合,进行实验并记录输出变量的结果。

如果实验过程中存在误差和干扰,可以进行多次实验并取平均值,提高数据的准确性。

3.建立数学模型:根据实验数据,利用多元回归分析方法,建立输入变量和输出变量之间的数学模型。

常见的回归模型包括线性模型、二次模型、多次模型等。

选择合适的回归模型可以通过观察实验数据的散点图、残差图以及确定性系数等进行评估。

4.模型分析和优化:利用建立的数学模型,对模型进行参数估计和拟合,确定最佳参数组合,并对输出变量进行优化。

这一步可以通过数学方法进行求解,也可以通过计算机软件进行模拟和优化计算。

然而,响应面分析法也存在一些局限性。

首先,它基于一定的试验数据构建数学模型,模型的准确性和可靠性依赖于实验的设计和数据的质量。

其次,响应面分析法只能处理输入变量与输出变量之间的线性和二次关系,无法处理非线性和复杂的关系。

总之,响应面分析法是一种常用的优化方法,通过实验设计和数学建模,确定最优参数组合,并对输出变量进行优化。

它在科学研究和工程设计中具有广泛的应用,可以提高产品质量、改进生产工艺、优化制药工艺等。

在实际应用中,我们需要根据具体问题设置合适的试验矩阵,并选择合适数学模型进行分析和求解,以获得最佳的研究结果。

响应面分析

响应面分析

响应面实验考察的范围比较窄,如果不先确定存在最大响应值的区域的话,很有可能在响应面实验时无法得到最值。

在B&B 上有一篇文章就通过具体的实例证明了这一点:第一次响应面没有得到最值,经过分析发现考察区域本身不存在最值点。

经过进一步搜索后确定了一个存在最值的区域,再进行响应面实验就成功了。

最陡爬坡法就是一个经典的搜索考察区域、逼近最值空间的方法。

最陡爬坡法在运用中存在两个问题,一是爬坡的方向,二是爬坡的步长。

前者根据效应的正负就可以确定:如果某个因素是正效应,那么爬坡时就增加因素的水平;反之,即减少因素水平。

而对应爬坡步长,则要稍微复杂些。

以下是自己对软件使用的一些想法,挺凌乱的,怕日后忘了,先写下来:应用design expert 应注意的问题:在析因实验设计中,如果至少有一个是数量因子,则在分析中得到的fit summary 是不可靠的,不能应用其中suggest 的方程(线性/二次/三次等,一般来说suggest 都是一次方程),如何选择方程要尽量考虑以下几点:1. 尽量考虑较高次的方程2. 满足所选方程不会aliased(在方差分析里看)3. model 要显著(在方差分析里看)ck of fit 要不显著(在方差分析里看)。

5. 诊断项里的残差要近似符合正态分布。

特别是第四条,如果发现lack of fit 显著了,那么很可能是漏掉了某项交互作用,对于A B 两因素的二次方程而言,如果出现lack of fit ,考虑下是否漏掉A2B AB2 A2B2 等.只有当试验中有重复的点时,才能计算拟合不足。

对于响应面设计而言:由于一般的响应面设计就那几种,如2 因素,得到的方程就绝对不会含有A2B AB2 A2B2 这些项,这是因为响应面设计的实验点数太少,这些项就如同A3 B3 一样会被aliased 的。

总之两句话:对于响应面设计,在f(x)里的model比较简单,都是二次的,一般默认的那几个A, B , AB, A2 ,B2就0K 了。

响应面分析在设计实验中的应用

响应面分析在设计实验中的应用

响应面分析在设计实验中的应用响应面分析(Response Surface Analysis)又称反应面分析,是一种应用数学方法探究多个自变量与一个因变量之间的关系,并通过建立统计模型来优化实验设计、预测响应值。

本文将从什么是响应面分析、响应面分析的步骤以及响应面分析在设计实验中的应用三个方面阐述响应面分析在设计实验中的应用。

一、什么是响应面分析响应面分析的基本思想是通过一系列实验观察和测量因变量Y在若干个自变量X的取值下的变化情况,建立样本观测数据与自变量之间的统计模型,进而确定实验的最优条件以获得期望的响应值。

在实际应用过程中,响应面分析常用于寻找多个因素对某个特定响应的最佳组合及其影响程度,以求达到最优响应值。

例如,响应面分析可以用于实验设计中的方案选择、优化、预测等方面。

二、响应面分析的步骤响应面分析的基本步骤包括确定自变量的范围和水平、设计试验方案、观测数据、建立响应面模型、检验模型、确定最优条件等。

因此,进行响应面分析应该依次完成以下步骤:确定自变量的范围和水平确定自变量的变化范围是响应面分析的第一步,这有助于确定探索范围。

自变量的水平应该设置到可能获得最大响应的范围。

这可以通过普查、案例分析、代替方法等方法确定。

设计试验方案设计优质的试验方案是实现决策结果优化的关键。

在响应面分析的试验设计中,需要考虑已知的自变量范围和水平,确定各个因素和响应变量之间的实验因素间关系图,并确定响应面模型的形式和分析方法等。

观测数据观测数据是响应面分析支持的基础。

在这一阶段,需要按照已经设计好的试验方案进行实验并记录数据。

在观测数据方面需要进行质量控制和数据分析,以保证数据得到很好的分析。

建立响应面模型响应面模型是对实验结果分析后的总结和表达。

其基本思想是根据已经观测到的数据,构建合适的回归模型。

常用的模型有一次到三次多项式、曲面、偏度-程度模型、正交多项式等。

建立的响应面模型要能够较好的适应实验数据的特征。

响应面分析实验流程

响应面分析实验流程

响应面分析实验流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 实验设计确定研究的因素和水平。

这些因素可以是自变量,例如温度、时间、浓度等。

响应面分析法范文

响应面分析法范文

响应面分析法范文响应面分析法(Response Surface Methodology,简称RSM)是一种常用的统计实验设计与分析方法,用于优化工艺参数和寻找最佳参数组合。

它可以通过建立模型来预测响应变量与因素之间的关系,并通过响应面表面图进行分析和优化。

实验设计是确定实验因素的水平和组合的过程。

常用的实验设计方法有Box-Behnken设计、中心组合设计和正交设计等。

这些设计方法能够保证实验因素能够在一定范围内得到充分的探索,减少实验次数和节省成本。

模型建立是通过数学统计方法建立实际响应变量与因素之间的关系模型。

常用的模型有一次多项式模型和二次多项式模型。

一次多项式模型可以描述响应变量与因素之间的线性关系,而二次多项式模型可以描述非线性关系。

优化是通过寻找响应变量最大或最小值的最佳参数组合。

通过模型分析,可以得到响应变量与因素之间的关系,进而确定最佳参数组合。

优化的目标包括单目标优化和多目标优化。

单目标优化是通过最大化或最小化一个响应变量来确定最佳参数组合,而多目标优化是通过最优化算法(如遗传算法、粒子群算法)在多个响应变量之间进行权衡,得到多目标的最佳参数组合。

响应面分析法在实际应用中有广泛的应用。

它可以用于工艺参数的优化,以提高产品质量和降低成本。

例如,在药物制造中,可以利用响应面分析法优化配方,以提高药品的效果和稳定性。

在工业制造中,可以利用响应面分析法优化工艺参数,以提高产品的性能和提高产量。

此外,响应面分析法还可以用于分析因素之间的交互作用。

通过响应面表面图的分析,可以清晰地观察到因素之间的交互作用和对响应变量的影响。

这对于了解因素之间的相互作用及其对响应变量的主要影响因素是非常重要的。

综上所述,响应面分析法是一种有效的实验设计与分析方法,可以用于优化工艺参数和寻找最佳参数组合。

它通过实验设计、模型建立和优化这三个步骤,可以预测和优化响应变量与因素之间的关系。

在实际应用中,响应面分析法可以用于优化工艺参数、分析因素交互作用和提高产品质量。

响应面分析

响应面分析

响应面实验考察的范围比较窄,如果不先确定存在最大响应值的区域的话,很有可能在响应面实验时无法得到最值。

在B&B上有一篇文章就通过具体的实例证明了这一点:第一次响应面没有得到最值,经过分析发现考察区域本身不存在最值点。

经过进一步搜索后确定了一个存在最值的区域,再进行响应面实验就成功了。

最陡爬坡法就是一个经典的搜索考察区域、逼近最值空间的方法。

最陡爬坡法在运用中存在两个问题,一是爬坡的方向,二是爬坡的步长。

前者根据效应的正负就可以确定:如果某个因素是正效应,那么爬坡时就增加因素的水平;反之,即减少因素水平。

而对应爬坡步长,则要稍微复杂些。

以下是自己对软件使用的一些想法,挺凌乱的,怕日后忘了,先写下来:应用design expert应注意的问题:在析因实验设计中,如果至少有一个是数量因子,则在分析中得到的fit summary是不可靠的,不能应用其中suggest的方程(线性/二次/三次等,一般来说suggest都是一次方程),如何选择方程要尽量考虑以下几点:1.尽量考虑较高次的方程2.满足所选方程不会aliased(在方差分析里看)3.model要显著(在方差分析里看)ck of fit要不显著(在方差分析里看)。

5. 诊断项里的残差要近似符合正态分布。

特别是第四条,如果发现lack of fit显著了,那么很可能是漏掉了某项交互作用,对于A B两因素的二次方程而言,如果出现lack of fit ,考虑下是否漏掉A2B AB2 A2B2 等.只有当试验中有重复的点时,才能计算拟合不足。

对于响应面设计而言:由于一般的响应面设计就那几种,如2因素,得到的方程就绝对不会含有A2B AB2 A2B2 这些项,这是因为响应面设计的实验点数太少,这些项就如同A3 B3一样会被aliased的。

总之两句话:对于响应面设计,在f(x)里的model比较简单,都是二次的,一般默认的那几个A, B , AB, A2 ,B2就OK了。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

点击此处可查看 3D图
三维响应曲面图 可更直观的看出两 因素对因变量的影 响情况,可以很直 移动红线调整 观的找出最优范围, 不同的因素大 刚才所看的二维等 小 高线图即为三维响 应面图在底面的投 影图
响应面试验最优 值预测方法
首先根据实际情况确定 每个因素可以取值的范 围,例如在酶催化条件 优化试验,温度范围一 般不会超过80℃,否则 酶会变性,那么我们就 可设置该因素取值范围 为0-80,也可根据实际 实验或者生产条件设置 该值。
上一步完成后在此 处点击solutions选 项卡,即可看到经 过分析得到的最优 值,其中第一个方 案就是各因素取最 优值后的结果可取 得最大化的解决方 案,为预测值
谢谢
• Plackett–Burman(PB)、Central Composite Design (CCD)、Box-Behnken Design(BBD)是最常用的实验设计方 法。 •以BBD为例说明Design-Expert的使用,CCD,PB与此类似。
打开design expert软件,进入主界面,然后点击filenew创建一个新的试验设计工程文件,然后点击左侧 的Response surface选项卡,进入响应面试验设计.
把每个试验对应 的试验结果填入 本栏内,准备做 数据分析
各因素的实际值变 为编码值,比如, 因素1的高点设置为 0.5,编码值即为+1, 低点设置为0,编码 值即为-1,中点为 0.25,编码值即为0
转变为编码值之后的 页面
Байду номын сангаас
完成每组试验, 将试验结果填入 对应的响应值框 内。
拟合公式的处理方法,一般取默认即可
响应值目标的确定 我们每个试验都有不同的 目的,有的想使结果最大, 例如某种物质的提取率, 有使结果最小,例如检查 几种因素对产品稳定性的 影响,此时结果越小越好, 有时候我们需要把结果稳 定在某个范围或者需要一 个固定的,无限趋近的目 标值。那么在这四种模式 中我们可以选择其相对应 的情况
例如,本实验中我们想得到 一个结果最大,那么我们选 择MAXIMIZE,然后在下面 两个框中,左侧低值可不管, 右侧高值项中填入一个尽可 能大的无法达到的值,例如, 某物质提取试验,提取率最 高不会超过100%,那么我 们在右侧填入100%即可达 到我们的目的,当然,填入 200%亦可。
例如本试验 中,拟合的 方程显著性 不好,显示 为不显著
残差的正态概率分布, 越靠近直线越好
残差与方程预测值 的对应关系图,分 布越分散越无规律 越好
预测值与试验实际值的 对应关系图,其中点越 靠近同一条直线越好
点击此处进入 响应面图形显 示界面
等高线图考察每 两个因素对因变 量造成的影响, 并由拟合的方程 形成等高线,为 二维平面图形, 可经由该图找出 较好范围
该处为响应面设计的 几种方法,最常用的 就是BOX-BEHNKEN设 计法,其他几种设计 方法有兴趣的同学可 以找对应的资料来看 一下
因变量个数,即本试验中改变自 变量会有几个因变量发生变化, 一般试验指标都是一个,因此常 常为1,例如,检测温度,pH,时 间对某处理工艺对样品中含糖量 的变化,那么含糖量即为唯一的 指标,即因变量数量为1,该处选 1。如果检测温度,pH,时间对某 处理工艺同时对样品中含糖量和 蛋白质含量的影响,即因变量数 量为2,该处选2,并在下方因变 量设置中设置好对应的名称和单 位。
DESIGN-EXPERT 软件应用
-----------响应面分析
2015-4
• Design-Expert是全球顶尖级的实验设计软件。 •Design-Expert 是最容易使用、功能最完整、界面 最具亲 和力的软件。在已经发表的有关响应曲面(RSM)优化试
验的论文中, Design-Expert是最广泛使用的软件。
