汽车空调系统电路
汽车空调电路图
6
HVAC系统
A HVAC温度控制开关 HVAC温度开关
内部照明
风门 控制电机
地线 布线
地线 布线
2
HVAC系统
HVAC电路图(4.3 L多用途车豪华型)
A/C档位及风扇开关 A/C档位及风扇开关
可熔线 电源供电中心
线束上电阻 地线布线
A/C高压 切断开关
GM北京培训中心
鼓风机 电阻
A/C低压 循环开关 地线布线
HVAC电路图(4.3 L多用途车豪华型)
点火供电
点火 开关
HVAC离合器 保险10 20A
点火供电
点火 开关
HVAC 鼓风机 保险6
25A
IP 保险盒
A/C 离合器 继电器
保险盒
地线布线 A/C 压缩机 离合器
1
HVAC 温度控制开关 A/C 档位开关
HVAC系统
HVAC电路图(4.3 L多用途车豪华型)
鼓风机 继电器
地线布线
3
HVAC系统
HVAC电路图(皮卡/多用途车 2.4L)
点火供电
点火 开关
HVAC离合器 IP
保险10 20A
保险盒
电瓶
发电机
地线 布线
A/C 继电器
A/C 压缩机 离合器
A/C禁止 继电器
仪表盘
点火 开关
HVAC 地线布线
档位及 风扇开关
4
HVAC系统
HVAC电路图(皮卡/多用途车 2.4L)
点火供电
点火 开关机 保险6
保险盒
25A
A/C档位及风扇开关
风扇开关
可熔线 电源供电中心
电阻 地线布线
鼓风机 电阻
空调控制电路
5.6丰田海狮旅行车空调电路
• 二、电磁离合器控制
电源来自空调切断开关9的其他控制件。低压开关， 怠速真空控制电磁阀，前、后电磁阀，空调放大器， 热敏电阻，空调开关。P134
5.6丰田海狮旅行车空调电路
• 三、怠速控制
点火线圈5→放大 器17、26(发动 机转速低于700 ~750r/min时放 大器截止)→电 磁离合器19断开→压缩机停转 放大器17(发动机转速高于规定转速时放大器导 通)→电磁离合器19导通→压缩机工作 放大器17、26(发动机转速高于规定转速时放大器导 通)→怠速真空控制阀16、25→电源。真空驱动器 驱动发动机转速提高。
5.6丰田海狮旅行车空调电路
• 控制电路图P133图5-9
5.6丰田海狮旅行车空调电路
• 一、 前冷暖鼓风机控制
前鼓风机11电流：熔断器8的20A触 点→继电器10触点→鼓风机电机 11→控制开关13和调速电阻12→ 搭铁 继电器10线圈电流：熔断器8的15A 触点→空调切断继电器9触点→继 电器10线圈→控制开关13→搭铁 控制开关接通，继电器动作，前鼓 风机电机转动。
5.3桑塔纳轿车空调电路
• 五、冷凝器风扇电机电路
• 空调工作，空调继电器接通。 电池正极→保险丝S23→空调继电器→ 冷凝器风扇V7→搭铁。低速运转。 • 系统压力高于1500Kpa，高压保护开 关闭合。 电池正极→保险丝S23 →高压开关→冷 凝器风扇继电器26→搭铁。冷凝器风 扇V7电路接通，风扇高速运转。 点火开关→保险丝S1→温控开关F18(水 温95°C时低速，105°C时中速)→ 冷凝器风扇V7→搭铁。
5.1汽车空调控制基本电路
• 四、发动机转速控制电路P121～122
• 避免发动机低速时接 入空调后引起发动机 熄火或发动机过热现 象。 将点火线圈传来的点火 脉冲信号转变成电压 信号，发动机转速越低，输出电压越高。发动机转 速低于规定值(800r/min)，T1基极电位使T1导通， T3基极电位降低使T3截止，放大器继电器断开电 磁离合器断开压缩机停转。P122

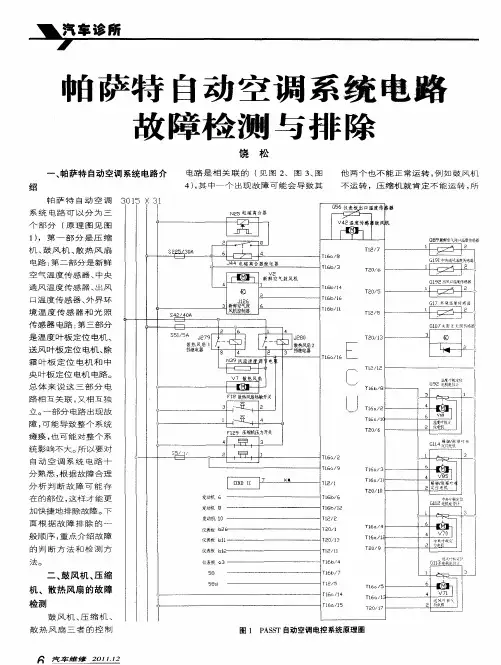

帕萨特自动空调系统电路故障检测与排除
以根 据诊 断 经验 ， 该 先检 查鼓 风机 应
是 否 正 常 运 转 ，先 排 除 鼓 风 机 的 故
风 机 不 运 转 ， 内根 本 感 觉 不 到 风 ； 车
另一种 现 象是鼓风 机转速 失控 ， 始
障 。 当鼓 风机 运 转 正常 以后 ， 查压 检
缩 机 电磁 离 合 器 是 否 能 正 常 吸 合 ， 排 除 压 缩 机 电路 的 故 障 。当压 缩 机 电磁
分 析 判 断故 障 可 能 存 在 的 部 位 ， 样 才 能 更 这 加 快 捷 地 排 除 故 障 。下
面根 据 故 障 排 除 的一
般 顺 序 ， 点 介 绍 故 障 重 的 判 断 方 法 和 检 测 方
法。
二、 风机、 缩 鼓 压
机 、 散 热风 扇 的 故 障
检测
汽 车 空 调 鼓 风 机 的 作 用 是 向 车 内吹 风 ， 论 制 冷 取 暖 ， 是 自然 通 无 还 风 ， 需 要 鼓风 机 向 车 内吹 风 ， 风 都 鼓 机 的 电路 只 受 空调 开 关控 制 。也 就 是 说 ， 要 打 开 空 调 开 关 ， 风 机 就 只 鼓
太 阳 光 光 照 传 感 器 一 ０ 。四 个 温 度 Ｇ１ ７
传 感 器 负 责 测 量 不 同 区域 的 温 度 ，
把 温 度 信 号 转 变 成 电 信 号 送 给 Ｅ Ｕ。 太 阳 光 光 照 传 感 器 负 责 感 测 Ｃ
太 阳 光 照 的 强 度 ， 同样 给 ＥＣ 以 电 Ｕ
终 以最 高 速 度 运 转 。 当发 现 鼓 风 机
不 运转 时主 要检 测 ￥２ ２ ５保 险 丝 是 否 烧 断 以 及 Ｔ１ ｂ １６和 Ｔ ６ １ ６ １ １ ｂ／ １这
汽车压缩机电路的查法
汽车压缩机电路的查法汽车压缩机电路是汽车空调系统中的一个重要组成部分，它的作用是将低压制冷剂吸入并压缩为高压气体，然后通过冷凝器散热，最终实现车内空调的制冷效果。
本文将从电路的组成、工作原理和故障排查等方面进行介绍。
一、汽车压缩机电路的组成汽车压缩机电路主要由以下几个部分组成：压缩机、电压调节器、电磁离合器、热保护器和压力开关等。
1. 压缩机：压缩机是汽车空调系统中的核心部件，它通过机械方式将低压制冷剂压缩成高压气体，并将其送入冷凝器。
2. 电压调节器：电压调节器用于调节压缩机的电压，保证其正常工作。
它通常由一个电阻和一个可变电阻组成，通过调整可变电阻的阻值，可以改变电压输出。
3. 电磁离合器：电磁离合器位于压缩机与发动机之间，它的作用是在需要制冷时将压缩机与发动机连接起来，而在不需要制冷时则断开二者的连接，从而减少发动机负荷。
4. 热保护器：热保护器是一种用于保护压缩机的装置，它可以监测压缩机的温度，一旦温度过高，就会切断电源，以避免压缩机损坏。
5. 压力开关：压力开关用于监测制冷系统的压力，一旦压力过高或过低，就会切断电源，以保护制冷系统的安全运行。
二、汽车压缩机电路的工作原理汽车压缩机电路的工作原理如下：当驾驶者打开车内空调开关时，汽车电路将会接通，电压调节器开始工作，通过调整电压，保证压缩机正常运行。
接下来，电磁离合器感应到电压信号后，将压缩机与发动机连接，压缩机开始工作。
同时，热保护器监测压缩机的温度，一旦温度过高，就会切断电源，保护压缩机不受损坏。
随后，压缩机将低压制冷剂吸入，通过机械方式将其压缩成高压气体，并将其送入冷凝器。
制冷剂通过冷凝器散热，变成高压液体，并经过膨胀阀进入蒸发器，完成汽车空调系统的制冷循环。
三、汽车压缩机电路的故障排查当汽车压缩机电路出现故障时，通常会有以下几种情况：1. 压缩机无法正常启动：可能是电压调节器故障、电磁离合器损坏或电路接触不良等原因。
此时可以通过检查电压调节器的输出电压和电磁离合器的工作情况来进行排查。
汽车空调电路工作原理
汽车空调电路工作原理
汽车空调电路工作原理是通过一系列的电子元件和设备来实现空调的制冷或制热功能。
下面将介绍汽车空调电路的工作原理。
1. 压缩机（Compressor）：汽车空调系统中的压缩机是一个关
键组件，它通过压缩制冷剂气体来提高其压力和温度。
2. 减压阀（Expansion Valve）：减压阀的作用是将高压的制冷
剂气体转换为低温低压的液体。
它通过收缩制冷剂的流动通道，使其在通过阀门时发生压力和温度的变化。
3. 蒸发器（Evaporator）：蒸发器是空调系统中的另一个重要
部分。
它通过从车内吹入空气中吸收热量，将制冷剂液体蒸发为气体，从而使空气温度降低。
4. 冷凝器（Condenser）：冷凝器的作用是将蒸发器中变成气
体的制冷剂通过散热器散发到外部空气中，并将其冷却和凝结为液体。
5. 电控模块（Electronic Control Module）：电控模块是汽车空
调系统的大脑，它用于监测和控制各个组件的正常工作。
根据车内温度和设置的温度要求，电控模块会自动调节压缩机和风机的工作状态，以实现所需的制冷或制热效果。
6. 风扇（Fan）：风扇用于将车内外的空气流过蒸发器和冷凝器，加强传热效果。
根据需要，电控模块可以控制风扇的转速和运行时间。
以上就是汽车空调电路工作的基本原理。
通过压缩机、减压阀、蒸发器、冷凝器、电控模块和风扇等组件的协调工作，汽车空调系统可以将车内的空气温度调节到用户所需的舒适范围内。

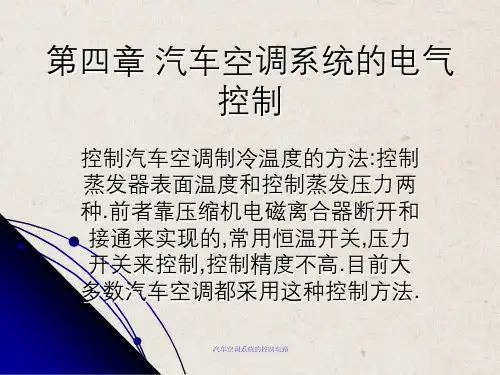

汽车空调系统的控制电路
图
汽车空调系统的控制电路
㈡电子式温控器 一般简单的电子式温控器只具备温控功能,它
所用的感温元件为一只热敏电阻,用来检测 蒸发器出风口温度.受到温度变化影响时,其 阻值发生相应的变化,空调上多采用负温度 特性的热敏电阻,温度升高,阻值下降,反之, 阻值上升.特性曲线 如图5-6 热敏电阻的性能直 接影响控制的精度. 其检查方法如图
汽车空调系统的控制电路
2.旁通空气道式怠速提升装置
这种VSV阀只有两个管口,其中一个管口接真 空源,另一个管口接真空马达,测试方法:将蓄 电池电压接至VSV连接器端子,使空气流入 管口A,从管口B流出,切断至VSV连接器端子 蓄电池电压,空气流入管口A,但不从管口B流 出.
汽车空调系统的控制电路
3.发动机怠速马达控制式
汽车空调系统的控制电路
线路中的VD1为稳压管,起过压保护作用,VD2 为保护二极管,接错线时起保护作用,VD3为 续流二极管,起保护VT4作用,电容C1,C2起 提高三极管VT1,VT2,灵敏度作用.
汽车空调系统的控制电路
二． 怠速控制装置 对于非独立式的空调系统,当发动机处于怠速
运行或车辆慢速行使时,此时若开启空调 会引起不良情况: 1.怠速不稳甚至造成发动机熄火. 2.引起发动机过热 3.空调长时间低速运行,造成车用电量不足. 4.空载和小负荷工作时,使冷凝器散热不良.
调温机构由凸轮,转轴,调节螺钉等组成,其功 能是使温控器在最低至最高温度范围内对 任一设定温度产生控制动作.
温控器触头开关的断开点是根据调节轴给定 的位置而变化的,触头的闭合点和断开点的 位置平行,工作温度特性如图5-4
汽车空调系统的控制电路
汽车空调基本电路故障检修
3、在点火开关打开、空调主继电器触点闭 合、AC开关闭合、离合器继电器触点闭合、 高低压力开关接通后，电磁离合器才开始 工作。具体的工作过程是（以电流路径进 分分析）蓄电池正极→熔断丝1→空调主继 电器触点→点火开关→离合器继电器触点 →高低压力开关→电磁离合器线圈→搭铁 →蓄电池负极。
汽车空调主继电器检修
上海大众时代超人手动空调控制系统
Байду номын сангаас
高压压力开关装在压缩机至冷凝器之间的 高压管路上，其作用是防止系统在异常的 高压压力下工作。当因冷凝器散热不良、 散热堵塞和风扇损坏等，导致冷凝压力出 现异常上升时，开关自动切断电磁离合器 的电路，使压缩机停转，或接通冷却风扇 高速挡电路，自动提高风扇转速，以降低 冷凝温度和压力。在汽车空调系统中，高 压开关的压力控制范围为：2.82～3.10MPa 时断开，1.03～1.73MPa时接通。
汽车空调制冷系统的基本电路，该电路由电源 （蓄电池）、点火开关、保险丝、空调主继电 器、鼓风机、鼓风机调速电阻、鼓风机调速开 关、空调AC开关、电磁离合器继电器、空调 高低压保护开关、空调怠速及温度控制器、电 磁离合器、冷凝风机组成。现在很多轿车空调 制冷系统控制电路基本上都是在该电路的基础 上进行了改进。掌握了汽车空调制冷系统基本 控制电路的工作原理，对以后学习更为先进的 空调控制电路有很好的铺垫作用。
压力控制组件可分为两类，一类是通断型，也 称压力开关，即对于所设定的压力执行通或断 的指令，如高、低压开关等；另一类是调节型， 也称压力调节器，对于所设定的压力执行的是 一个调节过程。在蒸发器压力控制系统中，常 常用到压力调节装置调节蒸发器压力，以防止 其表面结冰。同时，调节装置中都有一个旁通 管路，可保证少量制冷剂及冷冻润滑油的不断 循环。用于汽车空调系统的压力调节器有蒸发 压力调节器(EPR)、导阀控制吸气节流阀(POA)、 组合阀(VIR)等。
汽车空调系统电路故障诊断与排除2例
目前 绝 大 部 分 轿 车 都 装 备 了 自
动 空 调 系 统 ， 得 汽 车 空 调 趋 于 智 能 使
控 制 电路 是 否 接 通 ， 是 制 冷 循 环 系 二
三极 管 上。
汽车空调系统电路故障 诊断与排除 例
知 ： 缩机 不 工作 ， 且 空 调鼓 风 机 压 并 只能作 高速 运转 。 现象很 大可 能是 此 汽 车 空 调 控 制 电路 出 现 故 障 引 起 ， 属 于 第 一 种 情 况 。 就 是 说 空 调 系 统 的 也
未 出现 故 障 代 码 ， 说 明 空 调 系 统 的 这 各传感 器 、开 关及 其线路 没 有 问题。
于是怀 疑 空调控 制器不 能正 常工作 。 检 查 空调控 制器 的工作 情况 。 对 照 该 车 空 调 控 制 电路 （ 图 １所 示 ） 如 ， 拔 下 空 调 控 制 器 和 功 率 三 极 管 线 束
控 制。起 动发 动机 ， 通空 调制 冷开 接 关 后 ， 调 系统 不 制冷 ， 调 压 缩 机 空 空 不 能 正 常 吸 合 （ 缩 机 不 工 作 ） 同 时 压 。 观 察 到 散 热 风 扇 均 能 正 常 运 转 ， 空 但
侧 的连 接 器 ， 通 点 火 开 关 ， 功 率 接 将
调压 缩机 和 冷却 风 扇的控 制 电路 ， 从
而 导 致 了此 故 障 的 发 生 。
三 极 管 线 束 侧 连 接 器 的 ３号 端 子 接
地 ，发 现 鼓 风 机 立 即 做 高 速 运 转 ， 正
汽车空调电路控制原理
汽车空调电路控制原理一、概述汽车空调电路控制原理是指通过电路控制系统来实现汽车空调的运行和调节。
汽车空调电路控制系统由多个部分组成，包括传感器、控制器、执行器等。
这些部分协同工作，共同完成对汽车空调的控制和调节。
二、传感器1.温度传感器温度传感器是汽车空调电路控制系统中最基本的传感器之一。
它能够测量汽车内部和外部的温度，并将其转化为电信号输出给控制器。
根据这些信号，控制器可以判断当前环境的温度，并做出相应的空调设置。
2.压力传感器压力传感器用于测量冷媒在汽车空调系统中的压力变化。
根据不同的压力值，控制器可以判断冷媒是否充足，以及是否需要进行补充或排放。
3.湿度传感器湿度传感器用于测量汽车内部和外部的湿度水平。
根据不同的湿度值，控制器可以判断当前环境是否需要进行干燥或加湿处理。
三、控制器1.主机板主机板是汽车空调电路控制系统中最重要的部分之一。
它通过内部的处理器和存储器，实现对传感器信号的接收、处理和存储。
同时，主机板还能够将处理后的数据输出给执行器，以实现对汽车空调的控制。
2.显示屏显示屏是汽车空调电路控制系统中用于显示当前设置信息和状态的部分。
通过显示屏，驾驶员可以直观地了解当前环境温度、湿度等信息，并进行相应的空调设置。
四、执行器1.压缩机压缩机是汽车空调电路控制系统中最核心的执行器之一。
它能够将冷媒压缩成高温高压气体，并将其送入冷凝器进行散热。
根据控制器发送的指令，压缩机可以实现开启、关闭、变速等不同操作。
2.蒸发器蒸发器是汽车空调电路控制系统中用于降低环境温度的执行器之一。
它能够将冷媒从液态转化为气态，并吸收周围环境中的热量，从而达到降低环境温度的效果。
3.风扇风扇是汽车空调电路控制系统中用于调节空气流量的执行器之一。
根据控制器发送的指令，风扇可以实现不同的转速和方向，从而达到调节空气流量的效果。
五、工作原理汽车空调电路控制系统的工作原理可以简单概括为以下几个步骤：1.传感器测量传感器通过测量环境温度、湿度和冷媒压力等参数，将数据转化为电信号输出给主机板。
汽车空调电路控制原理
汽车空调电路控制原理汽车空调电路控制原理是指汽车空调系统中的电路控制部分的工作原理。
汽车空调系统是通过控制空调压缩机、风扇和空调控制阀等部件的工作状态来实现对车内空气温度、湿度和流速的调节，从而为乘客创造一个舒适的驾乘环境。
而这些部件的工作状态则是由汽车空调系统中的电路控制部分来控制的。
汽车空调电路控制原理的核心在于控制模块。
控制模块是汽车空调系统中的核心部件，它通过接收来自车内温度传感器、车外温度传感器、压缩机转速传感器等多种传感器的信号，来判断当前的环境温度、湿度和车速等信息，从而决定空调系统中各部件的工作状态。
控制模块会根据这些信息来控制空调压缩机的工作状态，调节空调风扇的转速，控制空调控制阀的开合程度，以及调节空调系统中的其他部件，从而实现对车内空气的调节。
在汽车空调系统中，除了控制模块外，还有一些其他的关键部件，如压缩机、风扇、蒸发器、冷凝器和空调控制阀等。
这些部件通过电路控制部分来实现对空调系统的整体控制。
例如，当控制模块判断车内温度过高时，它会通过电路控制部分来控制压缩机启动，冷凝器和蒸发器开始工作，同时调节风扇的转速，从而实现对车内空气的降温。
除了控制模块和关键部件外，汽车空调系统中还有一些保护部件，如过载保护器、压力开关和温度开关等。
这些保护部件通过电路控制部分来实现对空调系统的安全保护。
例如，当空调系统中的压力或温度超过设定值时，这些保护部件会通过电路控制部分来切断电源，从而避免空调系统因过载而损坏。
总的来说，汽车空调电路控制原理是通过控制模块、关键部件和保护部件的协同工作来实现对汽车空调系统的整体控制和安全保护。
这些部件通过电路控制部分来实现对车内空气温度、湿度和流速的精准调节，从而为驾驶员和乘客创造一个舒适的驾乘环境。
汽车空调电路控制原理的理解对于维修和保养汽车空调系统具有重要意义，也有助于提高对汽车空调系统工作原理的整体认识。
《汽车空调系统电路》PPT课件
3-行程调整螺钉；4固定螺母，5-旋动轴
6-盖A；7-磁铁A；8电磁线圈A；9-软铁 心A；10-压缩弹簧A； 11-磁铁B；12-压缩 弹簧B；13-电磁线圈 B；14-软铁心B；15盖B；16-紧固螺栓； 17-后盖；18-进气口； 19-过滤器
图4-11 副发动机的速度控制原理图
✓副发动机是柴油机的转速控制是通过控制柴油机的 燃油量来控制柴油机的转速的。
➢汽车空调继电器
作用：为防止通过电源开关电流过大，触头有烧蚀的 可能或从蓄电池直接供电，造成蓄电池大量放电的发 生，在电路中使用继电器，既用小电流通过电磁线圈 控制较大电流。
二 独立式空调系统的运行保护装置
➢压力控制器
✓作用：当压缩机排出的压力超过设定值或者吸入的 压力低于设定值时，高、低压力控制器将切断汽油机 的点火电路或切断柴油机的燃油供应，使发动机停止 运行，随即压缩机停止制冷；与此同时在控制面板上 发出蜂鸣声或闪烁指示灯报警。
其构造如图4-4所示
过热开 关
熔断器
✓正常情况下，电流通过 空调开关与环境温度开关， 经过熔断器低熔点金属丝 到压缩机的电磁线圈。
✓当压缩机发生过热时， 过热开关闭合，使电路接 地，这时电流接通过热限 制器上的电热丝。电热丝 发热后熔化低熔点的金属 丝，切断压缩机离合器电 路和过热保护开关的短路 电路，压缩机停止运行。
➢高压卸压阀
✓作用：为防止制冷剂压力过高而损坏压缩机，对压 缩机起保护作用。 ✓安装位置：安装在压缩机或高压管路上。一般安装 在压缩机排气接口处。
➢时间-温度延时继电器
✓作用：（1）当冷却液温度超过127℃时，切断离合 器电路，使压缩机停止运行，从而避免了发动机在长 期超负荷下工作而引起润滑油和零件损坏。
汽车空调系统简介
低温低压气态
低温低压液态
面部、脚下位置 高温高压液态
三、汽车空调系统的工作原理
13、 车内气流控制的工作原理
低温低压气态
低温低压液态
脚下位置 高温高压液态
三、汽车空调系统的工作原理
13、 车内气流控制的工作原理
低温低压气态
低温低压液态
除霜位置 高温高压液态
三、汽车空调系统的工作原理
放映结束 感谢各位批评指导！
谢 谢！
让我们共同进步
电磁离合器工作原理图
三、汽车空调系统的工作原理
6、蒸发器的工作原理
制冷剂在蒸发器内的蒸发过程图
三、汽车空调系统的工作原理
7、F型膨胀阀的工作原理
当压缩机转速发生变化时，流入蒸发器的制冷剂量也会发生变化，膨胀 阀也会根据蒸发器C点的温度对流量作出调节，以维持C点的过热度。
F型膨胀阀工作过程示意图
三、汽车空调系统的工作原理
空调系统示意图 高温高Biblioteka 液态三、汽车空调系统的工作原理
12、 车内温度控制的工作原理
低温低压气态
低温低压液态
空调系统温度控制原理图 高温高压液态
三、汽车空调系统的工作原理
12、 车内温度控制的工作原理
低温低压气态
低温低压液态
温度调节风门位于冷的位置 高温高压液态
三、汽车空调系统的工作原理
12、 车内温度控制的工作原理
13、 车内气流控制的工作原理
低温低压气态
低温低压液态
脚下、除霜位置 高温高压液态
三、汽车空调系统的工作原理
14、 进气选择控制的工作原理
低温低压气态
低温低压液态
内外循环选择 高温高压液态
汽车空调控制控制电路PPT(共 122张)
（1）高压开关：
有两种形式，常开型和常闭型
（2）低压开关（也称制冷剂检测开关 ）
低压开关构造和高压开关一样，只是把常闭型高压 开关的动、静触点位置调换一下。它是用螺纹接头直接 安装在储液干燥罐上。
低压开关的作用是——感知制冷系统高压侧的压力 ，当压缩机排出的制冷剂压力过低（低于 0.423MPa），低压开关将电磁离合器的控制线路断开
双重压力开关： 因为高压开关与低压开关都可以 安装在储液干燥罐上，故可把他们做成复合为一体的 开关。
双重开关同时具有低压断开开关和高压断开开关 的功能，结构如后图。
它的作用是：当系统高压超过上限值、或系统压 力低于下限值时，开关会将压缩机电磁离合器控制回 路的电路切断。
双重压力开关的工作压力值范围可参看后图
辨认三重压力开关的插接器
常用空调压力开关列表
压力开关型号 低压开关A型 低压开关B型 低压开关C型 高压开关A型 高压开关B型 双重压力开关
三重压力开关
特性 常闭
安装位置 高压管路
常 闭 低压管路
常 开 低压管路
常 闭 高压管路
常闭、常开 高压管路 常 闭 高压管路
由双重压力 开关和中压 高压管路
第五章 汽车空调控制控制电路
机电工程系 武文侠
教学目的要求： 通过教学，掌握汽车手动空调制冷控制系统组成、
结构、控制电路等知识。 主要教学内容：
1) 汽车手动空调的控制开关； 2) 空调控制系统执行器； 2) 手动空调控制基本电路 教学重点、难点： 重要控制开关 基本控制电路
汽车手动空调控制开关
高压开关可分为触点常闭型和触电常开型。 触点常闭型（高压断开开关）直接或通过毛细管连 接在高压管路上，一般安装在储液干燥罐上，液态制冷 剂压力直接作用在膜片上，正常情况下触点常闭，压力 高过允许上限值时，触点脱开，电磁离合器断电，压缩 机停止工作。 触点常开型（高压保护开关）一般用来控制冷凝风 扇高速档电路。压力高过允许上限值时，自动接通风扇 控制电流的高速档。一般安装在冷凝器入口处。
汽车空调的电路分析
第四节
汽车空调的电路分析
电路实例
本节以丰田汽车空调系统的电路为例, 介绍汽车空调器的典型电路。
丰田汽车空调系统的电路
它由 电源控制部分 发动机怠速自动调节装置 空调安全电路 压力开关电路 等四部分组成。
电源控制部分
它由 蓄电池 点火开关 熔断丝 继电器 鼓风电动机开关 鼓风电动机 电磁离合器 等组成。
第四章 汽车空调系统
第一节 第二节 第三节 第四节
汽车空调的特点 汽车空调器的结构 汽车空调的工作原理 汽车空调的电路分析
一、汽车空调的调节目标
所谓空调是指车厢内的空气条件，按照预 先设计的使用要求而保持一定的舒适程度 而言。 它主要是调节空气的温度、湿度、清洁度 以及气流的流动性这四个要素。其中温度 的调节是主要的。
二、汽车冷气系统的送风方式
小汽车的冷气系统有两种送风方式： 前送式 蒸发器装在车箱前部仪表盘下，冷 气从百叶窗向斜上方吹出。 后送式 蒸发器装在车厢后部吹出。 后者效果较好。
三、轿车冷、暖空调的安装位置
带有冷、暖风空调的小轿车，它的冷却器和 暖风器的安装位置也有两种方式： 前置式 冷却器和暖风器都装在车厢前部驾 驶方向盘处 前后置式 在车厢前、后部均有冷却器，而 暖风器只装于车厢前部。
电磁离合器的作用
空调系统的压缩机是由发动机通过电磁离 合器来驱动的。当不需要开空调时，电磁 离合器可使发动机与压缩机分离，中断动 力传递；而需使用空调时，电磁离合器又 使发动机与压缩机结合传递动力。
发动机怠速自动调节装置
该装置用于在空调系统工作，且发动机处于怠速 工况下时，提高发动机怠速转速。 这是因为，在发动机怠速时使用空调，会使发动 机负荷增大，造成熄火或过热，所以要提高怠速。 怠速自动调节装置的主要部件为真空电磁阀，该 阀根据空调开关所给信号，决定电磁阀开启的时 刻。
毕业设计 毕业论文：浅谈汽车空调系统电路故障诊断与排除
汽车维修技师专业技术论文浅谈汽车空调系统电路故障诊断与排除姓名：职业：汽修专业教师鉴定等级：单位：二零一二年五月二十三日浅谈汽车空调系统电路故障诊断与排除1目录摘要 (1)1、空调系统的基本了解 (1)1.1空调系统的组成 (1)1.2汽车空调系统各部分组成及相关电气部件 (2)1.2.1制冷装置 (2)1.2.2供暖装置，通风装置及空气净化装置 (3)2、轿车空调制冷系统维修常见故障分析与排除 (3)2.1轿车空调制冷系统常见故障分析与简易诊断方法 (3)2.2汽车手动、半自动空调系统的电气故障的检修思路。
(4)2.2.1汽车手动、半自动空调电气故障特点 (4)2.2.2、电控空调电气故障的特点。
(5)3、轿车空调故障维修案例 (6)3.1帕萨特B5汽车空调有时工作有时不工作。
(6)3.2 2006年日产轿车，空调时凉时热。
(7)3.3一汽大众速腾开空调不制冷 (8)致谢 (9)浅谈汽车空调电气系统故障诊断与排除摘要：随着汽车相关技术的迅速发展，给广大消费者驾驶汽车带来了更好的舒适性、操控性和更好的驾驶乐趣。
如今的汽车基本都装配了空调系统。
从传统的手动空调到自动化程度较高的电控空调都离还开电气技术在其中的应用。
这也给如今汽车空调的检修，维护提出了更高的要求。
本文就传统手动空调及电控空调的电气部分的组成和检修思路做以简单的阐述，请各位专家给予指导和帮助，也希望本文对初步涉及汽车空调维修的相关人员有所帮助。
关键词：汽车空调电气控制故障分析诊断检修正文：汽车空调系统最主要是对车内空气的温度，湿度，流动速度和洁净度进行调节和控制。
为了实现对这几方面的调节和控制，汽车空调系统设置了制冷和供暖装置（主要调节空气的温度和湿度）、通风装置（主要对空气流速和内外循环进行控制）、空气净化装置（主要对汽车空气的灰尘，异味和有毒气体进行控制）。
为了有效的便捷的对这几方面控制，汽车空调增加了电气控制系统或微电脑制系统。
第一张汽车空调控制电路
汽车空调基本控制电路概述图4-1 为汽车空调的基本控制电路，我们将以它为例介绍汽车空调的电源电路、鼓风机控制电路、发动机转速与温度控制电路（即空调放大器）、压缩机电磁离合器控制电路等基本电路。
1．电源控制电路控制电流：蓄电池→点火开关（点火开关开）→保险丝 1→空调继电器电磁线圈→风量开关（不能在OFF）→搭铁。
空调继电器电磁线圈通电后，其触点吸合，于是有电源电流：蓄电池→保险丝2→空调继电器，之后分为两路，一路到鼓风机，一路到压缩机。
2．鼓风机控制电路电流从蓄电池→保险丝 2→空调继电器→鼓风电机，往后因风量开关位置不同，分为以下几种情况。
（1）OFF 挡：由于空调继电器磁化线圈断路，空调继电器断开，无电源电流，鼓风机与压缩机均停转。
（2）L 挡：鼓风机→R2→R1→搭铁，电阻最大，风量最小。
（3）M 挡：鼓风机→R2→搭铁，电阻居中，风量居中。
（4）H 挡：鼓风机→搭铁，电阻最小，风量最大。
图 4-1 汽车空调系统基本控制电路原理图3．电磁离合器控制电路在点火开关置于点火位置、风量开关开启、空调放大器继电器吸合、压力开关闭合（若电磁离合器控制电路还串有其他控制开关，也应闭合）的情况下，压缩机才能工作，其电路为：蓄电池→保险丝 2→空调继电器→空调放大器继电器→压力开关→电磁离合器→搭铁。
4．发动机转速控制电路为了避免发动机低速时接入空调后引起的发动机熄火或发动机过热现象，一般空调系统都设有发动机转速控制电路。
其工作原理是：发动机转速检测电路将点火线圈传来的点火脉冲信号转变成一个连续变化的电压信号，且发动机转速越低，该电压就越高。
当发动机转速低于规定值（如800r/min）时，该电压（即T1 的基极电位）便上升到使T1 导通，T1 导通后，T3 截止，空调放大器继电器磁化线圈断电，其触点断开，电磁离合器断电，压缩机便停止工作。
当发动机转速上升到高于规定值时转速检测电压又下降到使T1 截止，T3 便导通（假设此时T2 亦截止），空调放大器继电器磁代线圈通电，其触点吸合，电磁离合器通电，压缩机又开始工作。
