雷诺尔变频器电容烧坏原因

雷诺尔变频器电容烧坏原因

雷诺尔变频器电容烧坏原因
雷诺尔变频器电容烧坏是一种比较常见的故障,主要原因是电容老化、电容选型不当、工作环境不良等。

接下来我们就详细介绍一下雷诺尔变频器电容烧坏的原因。

1、电容老化
电容是变频器中一个比较重要的部件,它负责对电流进行限制作用,防止高频信号对
其他电器设备的干扰。

但是随着时间的推移,电容会出现老化现象,导致绝缘材料破损,
电容内部电解液流失,内阻增加等问题,容易导致电容烧坏。

2、电容选型不当
电容在变频器中有不同的类型,如电解电容、聚丙烯电容、金属化聚丙烯电容等。


同类型的电容适用于不同的工作环境和频率范围。

如果选用不当的电容或者电容型号超出
变频器的规格,可能会导致电容无法承受高频信号的压力,从而烧坏。

3、工作环境不良
变频器的工作环境比较苛刻,如温度过高、湿度大、粉尘等。

这些不利的环境都会对
电容的使用寿命造成影响,在一些特殊的工作环境里,电容的寿命会大大减短,容易导致
变频器故障。

4、外部高压干扰
变频器一般工作在高于220V的电网环境下,如果电网中存在外部高压电磁干扰,会对变频器产生影响,导致变频器内部的电容烧坏。

此时,应该加装隔离变压器或者滤波器来
保护变频器。

总之,电容烧坏是雷诺尔变频器故障中比较常见的一种,可能是由于电容老化、电容
选型不当、工作环境不良等原因造成的。

日常使用中应该注意长期维护保养,选用合适的
电容型号,并加强变频器的防护措施,从而延长变频器的使用寿命。

雷诺尔高压变频说明书

雷诺尔高压变频说明书
RNHV 系列高压变频调速系统用户手册
雷诺尔科技股份有限公司 RENLE
1 产品概述 ..................................................................................................................................................... 3 1.1 安全须知 .......................................................................................................................................... 3 1.2 使用注意事项 .................................................................................................................................. 3 1.3 产品特色 .......................................................................................................................................... 3 1.4 型号说明 .......................................................................................................................................... 4 1.5 产品构成 .......................................................................................................................................... 5 1.7 技术参数 .......................................................................................................................................... 7 1.8 应用领域 .......................................................................................................................................... 9

雷诺尔RNB6000常见故障分析

雷诺尔RNB6000常见故障分析

2021/10/10
4
三、报--SC
1、启动时间短升频过快,调整N18 2、负载有无突变 3、输出短路 4、小功率SC无法复位
①变频在腐蚀性较强场合,霍尔回路过孔 腐蚀
②霍尔处接触不良
2021/10/10
5
四、报过热--OH
1、变频器本身温度过高,加强通风。室 内或变频本身温度不高,
2、温度开关损坏或是板子故障。
2021/10/10
8
七、操作故障
操作顺序错误,什么是操作顺序错误, 就是在变频器未上电以前运行信号,已 经提前有效。检查按钮开关或继电器是 否正常开状态。
2021/10/10
9
八、欠电流保护报--LC
负载偏轻或无负载,这项功能主要针 对皮带负载,可设置参数欠电流保护阀 值
2021/10/10
10

九、无显示
1、检查主电路三相输入是否正常(大功 率可观察风机转,说明三相电正常;小 功率风机转说明三相电及充电电阻都正 常)
2、充电电阻是否损毁
3、26P排线是否插好,显示盒与主板是 否接好
2021/10/10
11
RNB6000常见故障分析
2021/10/10
1
一、报LU2—欠电压
1、上电报LU2. ①上网电压低,检查输入是否正常 ②检查排线接触是否良好
2021/10/10
2
一、报LU2—欠电压
2、运行报LU2. ①输入缺相 ②可控硅损坏
2021/10/10
3
二、主回路过电压报--OU
1、电机转速下降是否过快,使母线电压升 高后报OU,调N19,如果要快速停车需 加制动单元
2021/10/10
6
五、过载报--OLD

深圳雷诺尔变频器zhb5说明书

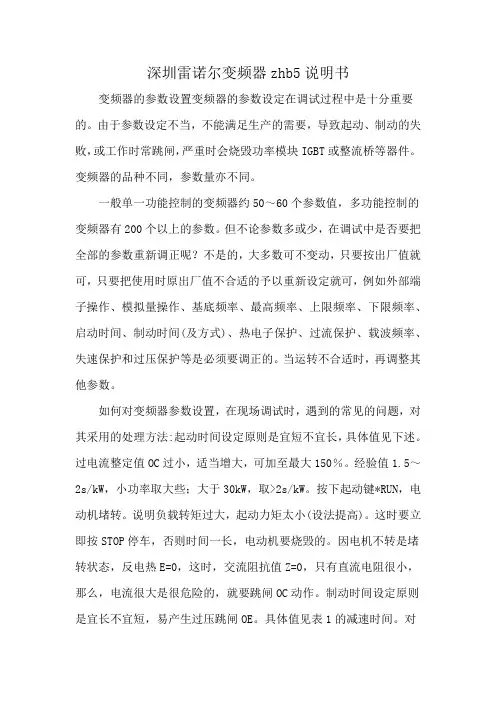

深圳雷诺尔变频器zhb5说明书

深圳雷诺尔变频器zhb5说明书变频器的参数设置变频器的参数设定在调试过程中是十分重要的。

由于参数设定不当,不能满足生产的需要,导致起动、制动的失败,或工作时常跳闸,严重时会烧毁功率模块IGBT或整流桥等器件。

变频器的品种不同,参数量亦不同。

一般单一功能控制的变频器约50~60个参数值,多功能控制的变频器有200个以上的参数。

但不论参数多或少,在调试中是否要把全部的参数重新调正呢?不是的,大多数可不变动,只要按出厂值就可,只要把使用时原出厂值不合适的予以重新设定就可,例如外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。

当运转不合适时,再调整其他参数。

如何对变频器参数设置,在现场调试时,遇到的常见的问题,对其采用的处理方法:起动时间设定原则是宜短不宜长,具体值见下述。

过电流整定值OC过小,适当增大,可加至最大150%。

经验值1.5~2s/kW,小功率取大些;大于30kW,取>2s/kW。

按下起动键*RUN,电动机堵转。

说明负载转矩过大,起动力矩太小(设法提高)。

这时要立即按STOP停车,否则时间一长,电动机要烧毁的。

因电机不转是堵转状态,反电热E=0,这时,交流阻抗值Z=0,只有直流电阻很小,那么,电流很大是很危险的,就要跳闸OC动作。

制动时间设定原则是宜长不宜短,易产生过压跳闸OE。

具体值见表1的减速时间。

对水泵风机以自由制动为宜,实行快速强力制动易产生严重“水锤”效应。

起动频率设定对加速起动有利,尤以轻载时更适用,对重载负荷起动频率值大,造成起动电流加大,在低频段更易跳过电流OC,一般起动频率从0开始合适。

起动转矩设定对加速起动有利,尤以轻载时更适用,对重载负荷起动转矩值大,造成起动电流加大,在低频段更易跳过电流OC,一般起动转矩从0开始合适。

基底频率设定基底频率标准是50Hz时380V,即V/F=380/50=7.6。

雷诺尔RNB1000变频器在空压机变频中的解决方案

雷诺尔RNB1000变频器在空压机变频中的解决方案

雷诺尔RNB1000变频器在空压机变频中的解决方案前言空气压缩机作为一种大功率机械设备,其高耗能、高噪音的特点一直是用户关注的焦点,而变频技术作为一种高效节能的控制方法,可以在节省能源的同时提高设备的运行效率。

在空气压缩机领域,常用变频器来控制压缩机的转速,以达到更好的节能效果。

本文将介绍雷诺尔RNB1000变频器在空压机变频中的解决方案,为用户提供一种可行的节能方案。

雷诺尔RNB1000变频器雷诺尔RNB1000变频器是一种专门为压缩机设计的变频器,经过长时间的应用实践,已经成为市场上领先的产品之一。

该变频器采用SIMENS核心器件和先进的硬件设计,拥有高效、稳定的性能特点。

空压机变频需求能源和环境问题日益引起人们的关注,如何提高压缩机的能效已经成为行业共同关心的问题。

而通过安装变频器来调整压缩机转速,可以在保证压缩机正常工作的同时,减少设备的运行费用。

空压机在生产中常常面临着不同压力、不同空气量的需求,而通过安装变频器来控制空压机的运行,可以使其根据生产需要调整工作状态,以达到较好的节能效果。

雷诺尔RNB1000变频器的应用一般来说,空压机的变频控制主要包括两种方式,一种是单机变频,另一种是多机并联变频。

单机变频控制单机变频控制是将变频器安装在一台空压机上,通过改变空压机的电源频率来调整压缩机的工作状态。

一般来说,单机变频控制适用于机组较小,容易实现控制的情况。

如果需要对空压机进行电流保护,可以使用雷诺尔RNB1000变频器的电流控制功能。

通过在变频器中设置电流上限,当空压机电流超过设定值时,变频器会及时关闭空压机,以保护设备安全。

多机并联变频控制多机并联变频控制是将多台空气压缩机通过变频器并联控制,使其按照一定的比例进行运行。

这种方式适用于机组较大,需要较高的空气供给的情况。

雷诺尔RNB1000变频器可以通过串口通讯和CAN总线通讯来控制多台空气压缩机的并联运行。

在多机并联控制中,变频器会根据设定的比例来控制每一台空气压缩机的运行,从而达到最佳的节能效果。

[VIP专享]各种变频器型号及loge

[VIP专享]各种变频器型号及loge

1.台安(TAIAN)变频器E2 N2 V2 SV300 N310 S310 EV300 2.台达(DELTA)变频器说明书VFD-A VFD-B VFD-F VFD-G VFD-M VFD-S VFD-V3.英威腾(INVT)变频器CHE CHF CHV4.汇菱(HUILING)变频器H30005.信捷(XINJE)变频器V5/F5 6.凯迪华能变频器CD20007.酷马(QMA)变频器Q7000 Q9000 9.三品(SANPIN)变频器SKJ SPRQ-333 10.能士(NSA)变频器NSA20 NSA8011.台凌(TAILING)变频器TL80 TL100 TL100H 12.力普变频器LP10013.安普(AMPLE)变频器AMP100014.誉强(YUQIANG)变频器YQ3000-M YQ3000-A YQ3000-G15.格立特(GREAT)变频器VF10 VF11 VF1516.RICH(利佳/艾瑞克)变频器EI-MINI EI-450 EI-450M EI-500 EI-550 EI-600 EI-700 EI-7001 EI-8001 EI Super N 17.汇川(INOVANCE)变频器MD300 MD300A MD320 MD33018.远川(YCDZ)变频器YC-G YC-P19.紫日(CHZIRI)变频器ZVF7 ZVF9 ZVF9V ZVF1120.森兰(SENLAN)变频器SB50 SB60/61 SB61Z SB70 SB100 SB200 BT40 21.安邦信(AMBITION)变频器G9/P9 V11 G11 E11 Z9/Z1122.普传(POWTRAN)变频器PI97G PI7000/7100 PI7500 PI7600/7800 PI7660 PI7600 PI910023.日业(SUNYE)变频器SY320024.日拓变频器HL300025.华蓝(HLinverter)变频器HL200026.神源(SYRUNS)变频器SY4000 SY500027.开拓变频器KT-A6G/P28.山宇变频器SY6000 SJR229.创杰变频器ACT-V6G/P/Z ACT-M730.亚泰(YT)变频器YTD-G31.传动之星(STAR@DRIVE)变频器SD-5L-G/P/Y SD-5L-S SD-7L32.晓磊(CHXL)变频器LEI2000 LEI2005 LEI300033.星河(XINHE)变频器SD-5L34.华科(HUANIC)变频器HI3G/F HI9G/F35.方禾(FangH)变频器TE280 F66-B F66-C 36.群倍(QUNBEI)变频器QLP500037.蒙德(MODROL)变频器IMS-GF IMS-GL2 IMS-GL338.韦尔变频器AC30G/P/W/H39.高士达(GOLDSTAR)变频器GS200L40.赛普(SAPPHIRE)变频器SAP500G SAP30041.西驰变频器CFC1000 CFC400042.欧瑞(HFinverter)(惠丰)变频器F2000-G F3000 F1000-G F1500-G 43.佳灵变频器JB6C-T944.时代变频器TVF1000 TVF3000 TVF5000 45.爱迪生(Adsen)变频器ADS-A46.阳冈变频器G1/H1/P1 E1 S147.九德松益变频器CT-2000 48.乐邦变频器LB60G LB90G49.日搏变频器RB600 RB3000 RB500050.日普(RIPOW)变频器RP320051.日锋(RiFeng)变频器RF200 RF900052.金肯(JINKEN)变频器JK-G/P53.鹰垦(INK)变频器SLX54.正阳(Zhengyang)变频器ZY29/31/98 ZY-81255.米高变频器Micovert2003 Micovert340N56.伟创(VEICH)变频器AC20 AC32 AC60 AC61-Z AC62-L57.德莱尔变频器DVA DVM DVS DV1000 58.易能变频器EDS700 EDS286059.时运捷变频器SuperBona-iF/iP DB-210060.鸿宝(HOSSONI)变频器HB-G9/P9 HB280-G HB280-P HB280-Z61.加能变频器ACmaster-H7 IPC-MD IPC-DR IPC-RF62.微能变频器WIN-VB WIN-9G WIN-9F WIN-9I WIN-9L 63.正弦(SINEE)变频器SINE300 SINE303 SINE307 SINE308 SINE30964.四方变频器C300 C320 E320 E350 E380 E520 H320 65.贝西(B&C)变频器BC-1000 BC-2000 BC-230066.菱科(LINGKE)变频器LK600-G/P/ZS LK80067.合康高压变频器HIVERT通用 HIVERT矢量68.吉纳变频器MSC-3 MFI-Case00/CaseA/CaseB69.富凌(FULING)变频器DZB60J DZB70B DZB200M DZB300B 70.珠峰变频器DLT-G11/P11/Z11/ZK71.易驱变频器ED2003 ED2800 ED3000 ED300S ED3100 72.威科达变频器V673.中远变频器MF6 MF5/20 MF3074.美之源(MZY)变频器MZY-M/Y/Z/T/L75.威灵(WELLING)变频器WELLING-G/P/F76.斑科(Bantek)变频器BLDC77.基创变频器E35078.腾龙变频器VG3000-G/H79.德瑞斯(DIRISE)变频器DRS1000-M DRS2000 DRS2800 DRS3000 80.天正变频器TVFS9 TVFG9/P9 TVFG1181.雷诺尔变频器JJR1000 JJR2000 JJR5000 82.科姆龙变频器KV1900 KV200083.德力西变频器CDI900084.日虹变频器CHRH-A CHRH-C CHRH-D85.赛普变频器SAP900G SAP300V86.万谷(WANGU)变频器VF200087.世通(EACON)变频器EC1000 EC3000 EC500088.佛斯特(FIRST)变频器FST-500 FST-550 FST-60089.收获(Seoho)变频器SOHO-VD SOHO-SMS 90.威尔凯变频器WKF WKS WKR500091.哥伦(GRET)变频器GD-V592.东达变频器TDS-F8 TDS-V893.阿尔法(ALPHA)变频器ALPHA2000G ALPHA2800 ALPHA330094.东元(TECO)变频器/伺服7300EV 7300CV 7200MA 7200GA 7300PA 7200GS95.士林变频器SH系列 SS系列 SB系列96.华腾变频器V5-H E5-P V6-H97.麦孚变频器VFD-F540 VCD100098.海利普变频器HOLIP-A/F/H/M HOLIP-C HOLIP-P 99.泓筌变频器HC1-A HC1-M100.隆兴变频器LS200A LS600 LS800101.宁茂(赫力)变频器RM5102.正频(JPS)变频器PDS PDA/H/E103.爱得利变频器APXG3 AS ASN MS104.德弗(DOVOL)变频器DV300 DV600 ST500 HL2000 105.西林变频器EH600A EH600M EH600W EH600Z 106.百德福(BEDFORD)变频器B500 B801107.三碁(SANCH)(三川)变频器SA SE108.康沃(博世力士乐)变频器S1 G2 G3109.春日(KASUGA)变频器KVFC110.三木(MIKI)变频器V6 111.优利康变频器YD3000 YD5000112.尤尼康(UNICON)变频器低速大扭矩 无码盘 有码盘 (前身是北京兰海)113.西尔康变频器H3000114.深川变频器SVF2000 SVF3000115.正泰(CHINT)变频器NI01116.中源(ZYDL)变频器ZY-G800 ZY-G800E ZY-A900 ZY-P800 117.思达(SD)变频器JPSD3000-G/P/V/H118.路斯特(LUST)驱动器AD系列 CDD系列119.依托(ESTAR)变频器EG/EF120.派尼尔(Pioneer)变频器VF2100 VF3000 VF5000121.佳川(JiaChuan)变频器BP60 JCRQ122.亿森变频器参数表123.沃森(VicRuns)变频器VSI9000更新中......150.安川(YASKAWA)变频器G5 G7 E7 F7 J7 V7 PC3 P5/PC5151.三菱(MITSUBISHI)变频器A500 E500 F500 S500 A700 E700 F700 D700152.欧姆龙(OMRON)变频器3G3JV 3G3EV 3G3FV 3G3HV 3G3MV 3G3RV 153.富士(FUJI)变频器FRN-G11S FRN-P11S E1S F1S FRN-Mini/C1S FVR-E11S 154.日立(HITACHI)变频器SJ100 L100 SJ200 SJ300 SJ300-EL L200 L300P155.松下(PANASONIC)变频器VF0 VF0C VF-8Z VF100 DV700/707 M1X M2X156.东芝(TOSHIBA)变频器VF-nC1 VF-S9 VF-S11 VF-A5 VF-A7 VF-AS1157.东洋(TOYO)变频器VF61R VF64158.住友(SUMITOMO)变频器HF320 SF320 HF430 AF-500159.三肯(SANKEN)变频器SAMCO-i SAMCO-vm05 SAMCO-e MF/MS ES/ET/EF IHF/IPF SHF/SPF160.明电舍(MEIDEN)变频器VT230S VT230SE VT240S161.LG变频器iS3 iH3 iG5 iS5 iH162.现代(HYUNDAI)变频器N50 N100 N300 J300 163.三星(SAMSUNG)变频器MOSCON-E7 MOSCON-F7 MOSCON-F500170.意科(IECCO)变频器SINUS-N171.佛朗克(FRANCK)变频器FRS2000 FRB6000172.NORD(诺德)变频器SK300E SK400E SK5xxE SK530E SK700E SK750E173.EATON(伊顿)变频器说SVX9000 SPX9000 MVX9000 GVX9000174.西门子(SIEMENS)变频器MM410 MM420 MM430 MM440 6RA70 6SE70 175.PE变频器SD100 SD250 SD450 SD700176.TMT变频器PLUS VTC E IP55 PLUS IP55 E177.AB变频器1336PLUS II PowerFlex 4 PowerFlex 40 PowerFlex400 PowerFlex 70 PowerFlex 700178.艾默生(华为)变频器EV1000 EV2000 EV3000 EV3100 EV3500 TD900 TD1000 TD2000 TD3000 TD3100 TD3200 TD3300179.ABB变频器ACS400 ACS500 ACS510 ACS600 ACS800 ACS1000 180.伦茨(Lenze)变频器8200/8210 8220/8240 8230 9300 Vector 181.AC Tech变频器MC1000 QC SCF182.丹佛斯(Danfoss)变频器FC51 FC100 FC200 FC300 VLT2000 VLT2800 VLT2900 VLT3000 VLT5000183.VACON(瓦控)变频器NX NXS NXL184.LUST(路斯特)变频器CDD3000 CDE/CDB3000 CDS4000185.WEG变频器CTW-04 CFW-08 CFW-09 CFW-10 CFW-11 186.BONFIGLIOLI(邦飞利)变频器ACT200/400 ACU200/400 VCB400 SYN10S/T SPL200/400187.Drivecon变频器XS XT XR VF5100HG VF51RG VFDB VF61C VF61 VF64 VFK1/VFN1 VFN2 188.CT变频器Commander GP Unidrive SP Commander SE 189.SIEI(西威)变频器ARTDriveL ARTDriveG-EV190.KEB(科比)变频器F4-S F4-F F5-M F5-M/S191.SEW变频器MOVITRAC-31C MOVIDRIVE-60B/61B MOVITRAC-07 MOVIRET-315/328/355/380/3150 192.BERGES变频器ACM-D2/S2/S3 ACM-COMPACT SE1 SW1193.施耐德变频器ATV38 ATV58-1 ATV58-2 ATV61 ATV68-1 ATV68-2 ATV68-3194.pDRIVE变频器MX-eco/pro/multi-eco/multi-pro-1 MX-eco/pro/multi-eco/multi-pro-2 195.斯德博(STOBER)变频器FAS4000 FDS4000 MDS5000 SDS4000 196.欧陆变频器/直流调速器512C 590+ 590P 690+ 590C197.依尔通(Emotron)变频器FDU VFX VSA VSC CDX CDU MSF 198.葆德(BALDOR)变频器10 11 12 14 199.Moeller(金钟-默勒)变频器DV6-340 DF51 200.英泰(Invertek DRIVES)变频器Optidrive Plus 3GV Optidrive Plus 3GV Compact Optidrive VTC Optidrive E Optidrive E1 Optidrive E2 Optidrive MEMA 4X 201.瑞恩(RELIANCE)变频器PSC4000/5000/DDS5000 PSC7000 VZ3000 VZ7000202.派克汉尼汾(parker)变频器AC650 AC650V AC690+ 。

变频器

变频器
VF61R VF64 VF64SDS ED64ADS ED64SP
住友(SUMITOMO)变频器说明书
HF320 HF320a SF320 SF320a HF430 AF-500(同三肯MF/MS)
三肯(SANKEN)变频器说明书
SAMCO-i SAMCO-vm05 SAMCO-e MF/MS ES/ET/EF IHF/IPF SHF/SPF
德弗(DOVOL)变频器说明书
DV300 DV600 ST500 HL2000
西林变频器说明书
EH600A EH600M EH600W EH600Z
百德福(BEDFORD)变频器说明书
B500 B801
三碁(三川)变频器说明书
SA SE S100B S800 S1100 S2000 S2100 S3000 SPC3 SGP1
赛普变频器说明书
SAP900G SAP300V
万谷(WANGU)变频器说明书
VF2000
世通(EACON)变频器说明书
EC1000 EC3000 EC5000
佛斯特(FIRST)变频器说明书
FST-500 FST-550 FST-600 FST-700 FST-800 FST中频 FST中压
193.施耐德变频器说明书
ATV08 ATV11 ATV21 ATV28 ATV31 ATV38 ATV58 ATV61 ATV66 ATV68 ATV71 ATS01
ATS46 ATS48 V690 17D Lexium 05 Lexium 23 ATV302
194.pDRIVE变频器说明书
东元(TECO)变频器/伺服说明书
7300EV 7300CV 7200MA 7300PA 7200GS 7200M3 G510 V33-EN F33-EN JSDE伺服说明书 JSDA伺服说明书 TSDA伺服说明书 7200G3同安川616G3

电气百科:提高自备电厂抗“晃电”能力的措施

电气百科:提高自备电厂抗“晃电”能力的措施

电气百科:提高自备电厂抗“晃电”能力的措施孤网运行的自备电厂容量小,稳定性差,抗冲击能力弱。

当电网出现故障时系统电压会瞬间降低很多,造成电厂的主要低压辅机(低压变频设备和采用了交流接触器控制的低压设备)跳闸停运,进而造成机组保护动作停机。

本文总结了低压设备提高抗“晃电”能力的多项措施,有效保证自备电厂安全、可靠、稳定运行,避免机组黑起动,大大减少经济损失。

某公司自备热电厂为公司主业项目的配套工程,属自备、热电联产、孤网运行性质,主要承担供热和供电任务。

热电厂规模为3X25MW抽凝式汽轮发电机组+3X160t/h煤粉锅炉,己于2008年投产。

热电厂三台发电机(IOkV)出口三段组成环网,28条回路负荷直接接在环网上。

由于机组容量较小,又是孤网运行,因此,电网电压稳定性相对要差,抗冲击能力低。

当发生负载侧过载、线路短路或接地等事故时,虽然继电保护动作切除了故障点。

但是,瞬间的系统电压骤降,会导致低压辅机跳闸停运,造成主设备保护动作,引起非计划停机事故。

1事故案例2012年10月23日,某分厂一回路电缆头爆,造成IOKV高压母线瞬间最低值:UAB=2.428kV.UBC=2.455kV、UCA=2.609kV折算到400V低压侧线电压为:Uab=96.12V、UbC=97.189V、Uca=103.285V引起给煤机变频器跳闸、供油泵跳闸、给水泵稀油站跳闸联锁给水泵保护跳闸、凝结水泵跳闸、除盐水泵跳闸、工业水泵跳闸、火检冷却风机等设备跳闸,进而造成三台机组保护动作,全厂失电黑起动。

2原因分析“晃电”通常都是瞬间的、短时的。

引起“晃电”的原因很多,如电网侧的电压波动、负荷不平衡、雷击、电力切换等原因,负载侧大型设备的起动、线路短路或接地等原因。

仔细分析此次事故,跳停的设备主要有两类:一类是低压变频设备,一类是采用普通交流接触器控制的低压设备。

3抗晃电措施针对不同控制类型的设备采取可不同的防范措施。

3.1低压变频设备抗晃电措施变频器是由整流器、逆变器通过中间的直流环节联结组成的。

雷诺尔变频器电容烧坏原因

雷诺尔变频器电容烧坏原因

雷诺尔变频器电容烧坏原因雷诺尔变频器是一种常见的电器设备,广泛应用于工业生产和家庭用电中。

然而,在使用过程中,我们可能会遇到电容烧坏的情况。

那么,导致雷诺尔变频器电容烧坏的原因是什么呢?我们需要了解电容在雷诺尔变频器中的作用。

电容是一种储存电荷的元件,它可以在电路中起到滤波、隔离和稳压等作用。

在雷诺尔变频器中,电容主要用于平滑电源电压、降低谐波噪声、改善功率因数等。

因此,电容的正常工作对于保证雷诺尔变频器的稳定性和性能至关重要。

然而,雷诺尔变频器电容烧坏的原因有很多。

以下是一些可能的原因:1. 过电压:过电压是导致电容烧坏的常见原因之一。

当电源电压超过电容的额定工作电压时,电容无法承受过高的电压而烧坏。

这可能是由于电网电压突然升高或雷诺尔变频器内部故障引起的。

2. 过电流:过电流也是导致电容烧坏的原因之一。

当电容通过的电流超过其额定工作电流时,电容可能会过热并最终烧坏。

过电流可能是由电路设计错误、负载过大或其他故障引起的。

3. 高温:温度过高也可能导致电容烧坏。

当雷诺尔变频器长时间工作在高温环境中时,电容的内部材料可能会受到热应力的影响而损坏。

此外,高温还会加速电容老化,降低其寿命。

4. 湿度:潮湿环境也可能对电容造成损害。

潮湿的环境会导致电容器内部产生腐蚀,进而引起电容烧坏。

因此,在安装雷诺尔变频器时,应尽量避免潮湿的环境。

5. 震动和振动:在雷诺尔变频器运行过程中,震动和振动可能对电容造成损害。

持续的震动和振动会导致电容内部的电解液泄漏或连接松动,进而引起电容烧坏。

6. 电容质量问题:有时候电容本身存在质量问题,如制造缺陷或材料问题,这也可能导致电容烧坏。

在选择电容时,应选择质量可靠的产品,并避免使用低品质的电容。

导致雷诺尔变频器电容烧坏的原因有很多,包括过电压、过电流、高温、湿度、震动和振动,以及电容质量问题等。

为了避免电容烧坏,我们应注意保持电源稳定,避免过电流和过压现象,控制环境温度和湿度,并选择质量可靠的电容产品。

雷诺尔变频器使用说明书

雷诺尔变频器使用说明书

雷诺尔变频器:颠覆传统的高效节能解决方案
随着工业化的不断发展,各种机械设备的应用越来越广泛,其中变频器作为一种高效节能的控制设备,得到了广泛的应用。

雷诺尔变频器作为其中的佼佼者,不仅具有高效节能的特点,而且还具有智能化、安全可靠等优点。

雷诺尔变频器具有高效节能的特点。

传统的电动机控制方式是通过调节电压的大小来改变电动机的转速,但这种方式效率低下,能耗较大。

而雷诺尔变频器则是通过改变电动机的供电频率来控制电动机的转速,从而达到节能的目的。

根据实际的使用情况,雷诺尔变频器的节能效果可以达到20%以上,这对于工业生产来说,无疑是一个巨大的节能优势。

雷诺尔变频器具有智能化的特点。

传统的电动机控制方式需要人工进行调节,而雷诺尔变频器则可以通过内置的智能控制系统,实现自动调节,从而更加方便快捷。

雷诺尔变频器还具有多种保护功能,如过流保护、过载保护、短路保护等,可以有效地保护设备的安全运行。

雷诺尔变频器具有安全可靠的特点。

在工业生产中,电气设备的安全性是至关重要的。

雷诺尔变频器具有多重安全保护措施,如过热保护、过载保护、短路保护等,可以有效地保护设备的安全运行。

雷诺尔变频器还具有高稳定性的特点,可以保证设备的长期稳定运行。

雷诺尔变频器作为一种高效节能、智能化、安全可靠的控制设备,得到了广泛的应用。

在未来,随着工业化的不断发展,雷诺尔变频器将会在更多的领域得到应用,并为工业生产带来更加高效、智能、安全的解决方案。

雷诺尔变频器

雷诺尔变频器

电工培训资料(一)上海雷诺尔变频器(功能使用设置、故障代码及处理方法)一、控制面板功能说明1、F UN键;按下FUN键进入设置菜单F00;2、按住上键或下键翻滚到需要设置的代码;3、此时在按FUN键确认,进入参数调整到需要的数值;4、调整完毕后按WR储存键,这时面板显示E2—或YE5—时,新数值写入有效,显示E┲┲—时新输入数值储存无效;5、设置完成后按FUN键返回到设置代码,按向下键或向上键到F00,在按FUN返回到初始菜单;二、代码功能说明;1、F00主设定/观测窗口;2、F01输入频率下限0.00~40.00HZ;出厂值为0HZ,限定开环设定最小值;3、F02输入频率上限20.00~600.0HZ;出厂值为50.0HZ.4、F03基本频率26.0~600.0HZ;出厂值为50.0HZ.5、F04命令模式0-键盘;1-端子正/反转模式;2-备用;3-端子自保持模式;4-RS485串行口通信模式;出厂值设定为0;自保持模式需要外部辅助端子(X4)配合见F56;6、F05主设定源选择0-键盘数字给定,1-内部多段速给定,2-端子模拟电压VG给定(0~10V),3-端子模拟电流Ig(0~20mA)给定,4-端子模拟电流Ig(4~20mA)给定,5-电动电位器给定、相关参数F54,6-RS48串行接口给定,7-复合多段速模式0.10~999.9sec、运行命令及方向由F04决定;出厂值为0;7、F06第一加速时间0.10~999.9sec,出厂值为5.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);8、F07第一减速时间0.10~999.9sec,出厂值为5.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);9、F08弧线时间0.0~50HZ,0.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);10、F09第二加速时间0.10~999.9sec;5.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);11、F10第二减速时间0.10~999.9sec;5.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);12、F11备用0.0~50.0sec;0.0sec;13、F12备用0.0~50.0sec;0.0sec;14、F13停机模式0-软停止;1-立即停止;15、F14再启动模式0-为禁止再启动,1-为安记忆频率及相位跟踪再启动,2-为按测速频率跟踪再启动,3-按常规上电延时再启动;出厂值为0;跟踪过程中运行信号解除立即停止跟踪此时与F13无关;跟踪有效时将忽略启动直流自动;测速模式必须安装编码器;16、F15转速跟踪调节时间100~9999ms,出厂值为1000ms;17、F16转速跟踪电流限制30.0~300.0%;出厂值100.0%;18、F17自动跟踪调节时间5.0sec~600.0sec,出厂值10.0sec,600.0sec相当于不解除跟踪;19、F18始动频率0~30HZ;出厂值0.00HZ给定频率低于此频率系统保持机且不忆键盘命令;20、F19直流制动0-无直流制动;1-直流制动后启动;2-为减速停止后直流制动;3-为启动/停止均匀直流制动;出厂值为0;启动直流制动DCb-,停机直流制动显示dcb,制动频率低于初始频率相当于直流制动无效21、F20停机直流制动开始频率0.1~30.0HZ;出厂值2.00HZ;低于初始频率时停机制动无效;22、F21 直流制动时间0.1sec~10.0sec;出厂值2.0sec;对启动或停机直流制动均有效矢量控制制动强度以电流评价;23、F22 直流制动电压强度0.1~10.0%;出厂值3.0%;对启动或停机直流制动均有效矢量控制制动强度以电流评价;24、F230.00HZ电压0.0~10.0%;出厂值1.5%;F03为基本频率;25、F241/3基本频率电压15.0~60.0%;出厂值33.3%;F03为基本频率;26、F252/3基本频率电压30.0~80.0%;出厂值66.6%;F03为基本频率;27、F26基本频率点电压80.0~100.0%;出厂值100.0%;F03为基本频率;28、F27跟踪调节器比例0.010~2.000;出厂值1.000;仅在F14=1时有效;29、F28跟踪调节器积分时间10~1000ms;出厂值500ms;仅在F14=1时有效;30、F29备用;31、F30备用;32、F31备用;33、F32备用;0-无效;1-按有功电流限制;2-按输出电流限制;34、F33最大电流限制系数5.0%~300.0%;出厂值150.00%;35、F34加减速失速电流5.0~300.0%;出厂值125.0%;36、F35加减速失速电压5.0~300.0%;出厂值115.0%;37、F36软件能耗制动电平70.0~300.0%;出厂值120.00%;软件放电方式;38、F37第一跳跃频率0.01~500.0HZ;出厂值11.00HZ;39、F38第二跳跃频率0.01~500.0HZ;出厂值21.00HZ;40、F39第三跳跃频率0.01~500.0HZ;出厂值31.00HZ;41、F40第一跳跃频率范围0~2.00HZ;出厂值0.00HZ;42、F41第二跳跃频率范围0~2.00HZ;出厂值0.00HZ;43、F42第三跳跃频率范围0~2.00HZ;出厂值0.00HZ;44、F43转向约束0-允许正反传;1-允许正转;2-允许反转;出厂值0;45、F44延时运行时间0~30.0sec;出厂值0.5sec;46、F45备用;47、F46备用;48、F47显示参数选择0-主设定参数;1-输出频率;2-输出电流有效值;3-输出电压有效值;4-测速频率;5-带符号测速百分数;6-输出无量纲;7-反馈无量纲(f137指定);8-直流母线电压;出厂值1;△49、F48 F05主设定格式选择0-直流频率设定;1-按最高频率F02百分数;2-按最高转速rpm;3-按F05指定的无量纲格式;出厂值0;△相关参数F00、F05;50、F49无量纲设定参考值0~9999;出厂值1000;△;51、F50无量纲显示格式0-XXXX小数点格式;1-XXXX;2-XXXX;3-XXXX;出厂值0;52、F51模拟显示量时间常数50~2000ms;出厂值500ms;△电压、电流显示滤波;53、F52备用;54、F53备用;55、F54 X1、X2端子功能选择0-X1、X2外部多段速低二位;1- X1、X2电动电位器;2- X1、X2选择给定电源;出厂值0;相关参数F54=2时,常态选择键盘给定;X1选择VG;X2选择IG(4~20mA)56、F55 X3端子功能选择0-外部多段速低二位;1-VF闭环模式选择;2-负荷分配控制;3-强迫跟踪启动端子;4-第二加减速选择端子;出厂值0;F55=2时;常态选择键盘给定;X1选择VG,X2选择IG(4~20mA);57、F56 JOG(X4)端子功能设定0-电动端子;1-自保持启动时保持端子;出厂值0;58、F57模拟电压输入Vg增益0.500~2.000;出厂值1.010;△VG作为反馈时也起作用;59、F58模拟电压输入偏移量0.0~50.0%;出厂值0.0%;△VG作为反馈时也起作用;60、F59模拟给定VG滤波时间50~2000ms;出厂值200ms;△;61、F60模拟电流输入Ig增益0.500~2.000;出厂值1.010;△IG作为反馈时也起作用;62、F61模拟电流输入偏移量0.0~50.0%;出厂值0.0%;△IG作为反馈时也起作用;63、F62模拟给定Ig滤波时间50~2000ms;出厂值200ms;△;64、F63模拟输出通道AMI选择0-输出频率;1-输出电流有效值(Ism);2-输出电压有效值(Vsm);3-实际转速(Nf);4-F05主设定;5-速度调节器给定(Nref);6-速度调节器反馈(Nrea1);7-激磁电流调节器给定(Idref);8-激磁电流调节器反馈(Id);9-转矩电流调节器给定(Iqref);10-转矩电流调节器反馈(Iq);11-输出U相电流(Iu);12-输出W相电流(Iw);13-激磁电流(Imr);14-有功电流;15-有功功率;出厂值0;此项所有参数均以标么值输出,并由端子AM1输出模拟电压信号0~10V;65、F64模拟通道1校准10.0%~150.0~%;出厂值100.00%;AM1相关参数F63;66、F65模拟输出通道AM2选择同F63;出厂值0;同F63;67、F66模拟输出AM2方式选择0-0~20mA;1-4~20mA;出厂值0;68、F67模拟通道2校准10.0%~150.0%;出厂值100.00%;AM2相关参数F65;69、F68可编程输出节点(OUT)0-启动/停止;1-达到主设定频率;2-超过第一参考频率(F70);3-低于第一参考频率(F70);4-超过第二参考频率(F71);5-低于第二参考频率(F71);6-正转指示;7-反转指示;出厂值0;端子OT1;70、F69可编程输出节点(OUT1)同F68;出厂值0;端子OT2;71、F70第一预达到频率设定F01~F02指定最高频率;出厂值50.00HZ;△72、F71第二预达到频率设定F01~F02指定最高频率;出厂值10.00HZ;△73、F72主板继电器方式0-故障综合;1-运行/停止;2-预充电;出厂值0;△此功能需断电复位确认方能完全生效;74、F73备用;75、F74自动电压控制(AVR)0-无效;1-有效;出厂值1;AVC补偿网压波动;76、F75节能控制方式0-无效;1-节能;2-自动力矩补偿;出厂值0;77、F76参数转差频率0.01~5.00;出厂值1.00HZ;F75=2时此功能有效;78、F77转差补偿方式0-无效;1-有效;出厂值0;79、F78软件死区补偿0-无效;1-有效;出厂值0;用户勿动;80、F79脉宽调制模式0-普通SVPWM;1-优化SVPWM;出厂值1;81、F80载波频率1000~6000HZ;出厂值2000HZ;82、F81备用;83、F82运行次数限制1~9999;出厂值999984、F83模拟输出AM2下限调整0~30.0%;出厂值20;85、F84输出电流一级滤波时间1~500ms;出厂值2ms;动态输出电流滤波;86、F85有功电流一级滤波时间1~500ms;出厂值20ms;动态有功电流滤波;87、F86直流电压一级滤波时间1~500ms;出厂值0ms;动态电压控制滤波;88、F87上电延时时间0.0~30sen;2.0sen;显示“dly”;89、F88允许复位次数0~20;出厂值0;90、F89显示软件版本只读;Uuxx;91、F90备用;92、F91备用;93、F92点动频率0.1~F02指定频率;出厂值1.00HZ;△94、F93点动加速时间1.0~400.0sec;出厂值5.0sec;95、F94点动减速时间1.0~400.0sec;出厂值5.0sec;96、F95多段速参数隐含模式0-隐含;1-不隐含;出厂值0 ;97、F96第一段转向0-反转;1-正传;出厂值1;98、F97第二段转向0-反转;1-正传;出厂值1;99、F98第三段转向0-反转;1-正传;出厂值1;100、F99第四段转向0-反转;1-正传;出厂值1;101、F100第五段转向0-反转;1-正传;出厂值1;102、F101第六段转向0-反转;1-正传;出厂值1;103、F102第七段转向0-反转;1-正传;出厂值1;104、F103第八段转向0-反转;1-正传;出厂值1;105、F104第一段速频率0.00~50.0HZ;出厂值5.00HZ;106、F105第二段速频率0.00~50.0HZ;出厂值10.00HZ;107、F106第三段速频率0.00~50.0HZ;出厂值15.00HZ;108、F107第四段速频率0.00~50.0HZ;出厂值20.00HZ;109、F108第五段速频率0.00~50.0HZ;出厂值25.00HZ;110、F109第六段速频率0.00~50.0HZ;出厂值30.00HZ;111、F110第七段速频率0.00~50.0HZ;出厂值40.00HZ;112、F111第八段速频率0.00~50.0HZ;出厂值50.00HZ;113、F112第一段速时间0.0~999.9sec;出厂值5.0sec114、F113第二段速时间0.0~999.9sec;出厂值5.0sec115、F114第三段速时间0.0~999.9sec;出厂值5.0sec116、F115第四段速时间0.0~999.9sec;出厂值5.0sec117、F116第五段速时间0.0~999.9sec;出厂值5.0sec118、F117第六段速时间0.0~999.9sec;出厂值5.0sec119、F118第七段速时间0.0~999.9sec;出厂值5.0sec120、F119第八段速时间0.0~999.9sec;出厂值5.0sec121、F120第一段速加速时间0.0~999.9sec;出厂值5.0sec122、F121第二段速加速时间0.0~999.9sec;出厂值5.0sec123、F122第三段速加速时间0.0~999.9sec;出厂值5.0sec124、F123第四段速加速时间0.0~999.9sec;出厂值5.0sec125、F124第五段速加速时间0.0~999.9sec;出厂值5.0sec126、F125第六段速加速时间0.0~999.9sec;出厂值5.0sec127、F126第七段速加速时间0.0~999.9sec;出厂值5.0sec128、F127第八段速加速时间0.0~999.9sec;出厂值5.0sec129、F128第一段速减速时间0.0~999.9sec;出厂值5.0sec130、F129第二段速减速时间0.0~999.9sec;出厂值5.0sec131、F130第三段速减速时间0.0~999.9sec;出厂值5.0sec132、F131第四段速减速时间0.0~999.9sec;出厂值5.0sec133、F132第五段速减速时间0.0~999.9sec;出厂值5.0sec134、F133第六段速减速时间0.0~999.9sec;出厂值5.0sec135、F134第七段速减速时间0.0~999.9sec;出厂值5.0sec136、F135第八段速减速时间0.0~999.9sec;出厂值5.0sec137、F36控制方式0-开环V/F频率控制;1-闭环V/F频率控制;2-转差频率控制;3-有传感器矢量控制;4-无速度传感器矢量控制;出厂值0;VF闭环VF 频率控制使能与极性可由控制端子强迫选择F55、F56;138、F137反馈通道选择0*端子Vg;1-端子Ig0~20mA;2-端子Ig4~20mA;出厂值0;139、F138反馈比例系数K,0.0~200.0%;出厂值100%;F(x)=kx+b;140、F139反馈校准偏移B,-50.0~50.0%;出厂值0.00%;F(x)=kx+b;141、F140 VF模式PI调节比例0.2~4.0;出厂值0.5;△142、F141 VF模式PI调节积分时间0.1~100.0;出厂值3.5sec;△143、F142 闭环频率下限0.00HZ~50.00HZ;出厂值0.00HZ;△144、F143 闭环算法选择0-梯形算法;1-直接算法;出厂值0;145、F144休眠方式选择0-无效;1-有效;出厂值0;跟踪过程不进入休眠;146、F145临界休眠频率0.00~50.00HZ;出厂值1.00HZ;△147、F146休眠等待时间1.0~3600sec;出厂值10.0sec;△148、F147闭环休眠误差唤醒回环0.0~50.0%;出厂值5.0%;△F136=1时有效;149、F148开环休眠频率唤醒回环1.0~10.0HZ;出厂值2.0HZ;△150、F149备用;151、F150备用;152、F151无电跨越使能0-无效;1-有效;出厂值0;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;153、F152直流电压调节器比例0.000~4.000;出厂值0.500;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;154、F153直流电压调节器积分3~500ms;出厂值100ms;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;155、F154直流电压波动下限电压30.0%~100.0%;出厂值;85.0%;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;156、F155直流电压闭环参考电压30.0%~100.0%;出厂值80.0%;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;157、F156无电跨越检测参考电压30.0%~100.0%;出厂值70.0%;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;158、F157备用;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;159、F158无功电流参考值10.0%~200.0%;出厂值100.0%;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;160、F159无功电流调节器比例0.000~4.000;出厂值0.200;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;161、F160无功电流调节积分时间3~500ms;出厂值100ms;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;162、F161负荷分配方式选择0-无效;1-有效;出厂值0;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;163、F162负荷分配参考电流下限0.0~200.0%;出厂值0.500;△主从电流均只小于此值自动退出分配调节;164、F163负荷分配比例系数0.000~2.000;出厂值0.500;△;165、F164负荷分配时间常数100~9999ms;出厂值500ms;△166、F165负荷分配从机电流取得模式0-端子VG(0~10V);1-端子IG(0~20mA);2-端子IG(4~20mA);出厂值未设;167、F166负荷分配极性0-正极性;1-反极性0-隐含;出厂值0;168、F167矢量控制参数隐含1-显示矢量控制参数;出厂值0;可能出错;169、F168弱磁曲线选择0-高位曲线;1-低位曲线;出厂值0 提供两条标准弱磁曲线;170、F169零频过激磁倍数100.0-200.0%;出厂值120.0%;矢量控制有效;171、F170矢量控制输出电压限制0.0~125.0%;出厂值115%;172、F171激磁电流给定0.0~100.0%;出厂值40.0%;173、F172矢量控制电流限制10~400%;出厂值120%;△;174、F173速度调节器比例系数0~8.000;出厂值4.000;△;175、F174速度调节器积分时间50~5000ms;出厂值80ms;△;176、F175激磁电流调节比例系数0~4.000;出厂值0.300;△;177、F176激磁电流比例积分时间2~4000ms;出厂值20ms;△178、F177转矩电流调节比例系数0~4.000;出厂值0.300;△179、F178转矩电流调节积分时间2~4000ms;出厂值20ms;△;180、F179转矩给定方式0-来自速度调节器;1-来自F00主设定;2-来自F00主设定积分器;出厂值0;181、F180矢量控制直流制动电流10.0~150.0%;出厂值100.0%;182、F181备用;183、F182备用;184、F183电机额定电流1.0~6000A;出厂值*;出厂值因具体功率而异;185、F184电机额定电压10.0~6000V;出厂值380V;186、F185电机额定转速100~9999;出厂值1500rpm;187、F186电机额定频率20.0~500.0HZ;出厂值50.0HZ;188、F187电机额定功率因数0.20~1.00;出厂值0.8;189、F188电机极对数1~16;出厂值2;190、F189电机定子电阻0.000~9.999;出厂值0;0无效;191、F190电机转子电阻0.000~9.999;出厂值0;0无效;192、F191电机定子自感0.000~999.9;出厂值0;0无效;193、F192备用;194、F193备用;195、F194备用;196、F195电机转子时间常数10~2000ms;出厂值200ms;197、F196编码器每转脉冲数10~4096;出厂值200;198、F197测速点传动比0.100~9.999;出厂值1.000;199、F198跟踪编码器0-无编码器;1-有编码器;出厂值0;200、F199备用;201、F200备用;202、F201反时限特性0-无效;1-有效;出厂值1;203、F202反时限电流倍数50.0~300.0%;出厂值100%;204、F203欠电流保护阀值0.0~300.0%;出厂值0.0%;输出频率大于2HZ且进入稳态2sec后条件满足报警;205、F204欠压阀值30.0~100.0%;出厂值70.0%206、F205 1.0%~20.0%;出厂值5.0%;207、F206缺相保护使能0-无效;1-有效;出厂值0;厂家专用;208、F207温度检测过热参考值20.0~110.0;出厂值85;209、F208故障记录八次历史故障记录;出厂值---;回顾近八次故障;210、F209数据保护0-锁定所有参数;1-只允许更改F00主设定;5-初始化参数;出厂值1;211、F210串行通讯方式0-无效;1-RNBBUS;2-MODUBS;出厂值0;212、F211本机地址1~25;出厂值1;仅对数据域有效;213、F212波特率4800~57600;出厂值9600;214、F213 RNBBUS数据格式0-16进制;1-BCD格式;出厂值0;215、F214报文回答模式0-不回答;1-出广播外回答;出厂值1;216、F215强制功能选择0-无效;1-有效;出厂值0;217、F216强近回答等待时间3~300sec;出厂值5sec ;218、F217备用0~0;出厂值0;219、F218厂家参数显示密码0~2020;出厂值0;220、F219装配电流基准;出厂值*;厂家专用;221、F220装配直流电压基准;出厂值*;厂家专用;222、F221死区时间2.1~8.0us;出厂值*;用户勿动;223、F222风机启动模式0-按频率运行状态启动/停止;1-按温度点采集温度自动启动风机;出厂值0;224、F223风机自启动参考温度25.0~100.0;出厂值40;225、F224备用;。

雷诺尔JJR1000说明书

雷诺尔JJR1000说明书

!"#$%&'(
!"#$%&'()*+, E
F
>100
>100
QKN=
! o==p==q ! !"# NMMM !"#$ ! OMMM !" iON=iOO=iOP r==s==t !"# !"#$ s b !"#=E t !"#$ r !"
!"#$%F
8
/ RENLE ELECTRICAL
QKO=
! ==N==O ==P==Q ==R==S ==T ==U ==V ==NM ==NN ==NO==NP
!
! !"#$ !"# !"# !" !" !" !"#$ NM NM NM == !"#$%&'()*+,!"E !"#$E !"#$F !"#$F F F F
!"#$%&E !"#$%&E !"#$%&E !"#$%&' !"
RI=S !" M OQMp E !R F !"
(4)
! bjpI=
T !"#$%&'()*+,-. !"# N !"#$%&' S !"# M
!"#$%&'( ! NM
!"#$% T N
!"#$ !"#$%&' !" T M
bjp (5) !"#=

五大派系 掌控全球变频器市场

五大派系 掌控全球变频器市场

五大派系掌控全球变频器市场2008/4/3/14:17 来源:慧聪网变频器行业频道目前中国变频器市场可分为五大派系,分别是日系、欧美系、韩系、台系、大陆系。

一、日系。

日本变频器产业,从20世纪80年代以来一直维持成长的趋势。

从1987年产值400多亿日元到1992年产值900多亿日元,年平均增长16%。

东芝、三菱、富士、安川等几家大公司产量已超过300万台,是世界上重要的变频器生产厂家。

到目前,日本的所有名牌变频器,如富士、东芝、三菱、安川、日立、三垦、松下电工、松下电器、三木、明电舍、住友、东洋、春日等已全部进入中国。

日本变频器占有中国市场的较大份额。

二、欧美系。

美国变频器市场1989年11万台,市场值3.8亿美元,1992年产量17.4万台,市场值4.77亿美元。

欧洲变频器的市场规模,1992年为7.64亿美元,德国占36%,法国占15%,英国占12%,意大利占8%,比、荷、卢占7%,西班牙占5%,瑞典占3%。

到目前,ABB、西门子、施耐德、AB、罗宾康、GE、TE、Reliance电子、丹佛斯、伊林、CT、西枝来克、vacon、阿尔斯通、欧陆、安萨尔多、科比、欧姆龙、S1E1、SEW、艾默生、摩托托尼、伦茨、创新(意大利)、乌克兰高压变频均进到中国。

欧美变频器占有中国市场重要份额。

三、韩系。

后起之秀韩国也参与争夺中国市场。

在工厂管理上,韩国效法日本,在变频器市场的争夺上,韩国也紧紧跟上。

虽然韩国的变频技术起步较晚(不比中国早),但也有LG、三星、现代重工、SEOHO、奥托尼克斯等品牌进入中国,不过市场额不大。

四、台系。

台湾地区除少数厂家外,均在大陆占一席之地。

台湾地区变频器起步于20世纪90年代初,共有67个厂家,投资500~1000万元台币的占58%,4000万台币以上规模的18%,员工50人以下的占66%,百人以上的占21%,主要分布在台北,约占厂家数72%,多数变频器带有日本的痕迹。

雷诺尔RNB6000系列变频器恒压供水调试步骤

雷诺尔RNB6000系列变频器恒压供水调试步骤

雷诺尔RNB6000系列变频器恒压供水调试步骤
第一步:电位器设定(用户手册第30页)
打开变频器前盖,在主控板上找到JK1、JK2跳线位置(位于主板的中间稍左),如果短接的是1、2脚,拔下来将2、3脚短接(上下共两个)。

第二步:参数设定(用户手册第33页)
F48设为3;F49设为1000(此值针对的是10公斤的压力表,如果是16公斤的表要设定为1600);F136设定为1;F04设定为1(外部按钮进行启停)。

注:设定完毕回到主观测窗口后(回到主观测窗口的方法是调到F00,按FUN),变频器会显示一个几百的数值,比如300,其代表的是三公斤的压力,如果需要修改,直接按上下键进行选择,之后按WR保存即可。

第三步:选择压力表
一般选择电阻式远传压力表(阻值20欧到400欧),其黄绿红三根线分别接变频器端子的5、4、6,如果接不对,同样不能实现恒压供水。

可正常运行后,再进行休眠设置。

第四步:休眠设置
F140一般设为3.5(这个值设的越大,那么变频器随压力的变化反应就越快。

);F142可设为29赫兹;F144设为1;F145可设为30赫兹;F146设为2秒;F147参数设置很重要,还是上面的例子,如果需要1公斤再起动,那么就设成20%,这个20%代表2公斤差,如果需要2公斤起动,那么就设成10%,10%代表1公斤差(这都是针对满量程10公斤的表,如果是16公斤的表就需要重新计算了)。

新疆雷诺尔科技有限公司
商福国。

雷若尔高压变频操作与维护手册

雷若尔高压变频操作与维护手册

高压变频器操作与维护手册(仅限新疆博湖苇业使用)作者:上海雷诺尔高压变频技术支持2012-10-7此手册针对电气维护、运营值班人员使用一、操作高压变频器为防止非运营人员误操作均设置了操作密码:用户界面密码为:3988 1.上电前检查:1) 检查变频器周围环境,包括粉尘、温度和湿度是否符合变频器运行条件,变频器环境温度要求在0-40℃范围内,最好能够控制在25℃左右,湿度不超过85%,且无凝结或水雾;2) 变频器进出电缆是否紧固,检查高低压电缆是否有损伤;3) 定期清理变频器柜门滤网灰尘内及变频器室内灰尘。

2.送电检查:1)关闭所有高压柜门(包括隔离柜、旁路柜和变频柜柜门);2)确认旁路柜上两个转换开关在停止位置;3)合隔离柜、旁路柜和变频器控制柜内所有的低压断路器;4)合上隔离柜内两个刀闸QS1~QS2并确认刀闸已合到位;5)在变频器控制柜内按UPS启动按钮5秒,此时触摸屏指示灯亮,表示220V控制电源已送至变频器;6)合10kV高压断路器。

3.变频操作:本地运行(触摸屏控制)1)将高压变频器参数设置,功能设置小项(主设定方式)设为1,(操作命令选择)改为0,将变频器“本地/远方”选择开关选择在“本地”。

此时远方操作无效,由触摸屏HMI本地操作控制;2)确认变频器已有进线10000V高压,此时变频器高压柜内已有高压电,触摸屏上有电压显示,表示变频器处于待机状态,此时严禁打开柜门(包括隔离柜、旁路柜和变频柜柜门);3)确认变频器是否有故障或报警,该故障或报警是否影响变频器正常运行,可否复位(复位按钮长按5秒钟以上,可连续多次按压变频器无影响),如果不能复位,待问题解决后才能进行下一步操作;4)若以上步骤均检查无误各方面正常,此时变频器处于待机状态,可从本地给定速度(频率)、然后启动变频器;5)以上步骤完成后,负载电机处于变频本地运行状态;远方运行(旁路柜控制)1)将高压变频器参数设置,功能设置小项(主设定方式)设为1,(操作命令选择)设为1,将变频器“本地/远方”选择开关选择在“远方”。

雷诺尔变频器操作规程

雷诺尔变频器操作规程

一、变频器外观介绍上海雷诺尔公司高压变频器柜体,从左到右依次为:旁路柜、变压器柜、功率柜和控制柜,如图1所示。

值得注意的是,变频器柜门(安装触摸屏的控制柜柜门除外)在高压上电时严禁打开,否则会有安全隐患并导致变频器停机影响生产。

图1旁路柜:柜内安装着高压进、出线的隔离刀闸QS1和QS2,如图2所示。

其中QS1为单刀单掷变频进线刀闸,QS2为单刀双掷工频、变频出线刀闸。

旁路柜柜内为高压环境,请观察带电显示器和电磁锁状态,确保安全后方可打开柜门。

变压器柜:柜内安装移相变压器,输入AC10000V,输出AC720V,用于给功率单元供电。

变压器柜柜内为高压环境,打开柜门前,必须确定系统未上高压。

功率柜:柜内安装三层功率单元,每层8只。

功率柜内为高压环境,设备带电时严禁打开柜门。

控制柜:柜内为高压变频器的各个控制部件,如图3所示,其重要部件从上到下依次为:主控箱、PLC、继电器、空气开关、端子排、开关电源、UPS。

如图4所示,空气开关从左到右依次为:变压器温控仪开关QF1、变压器柜柜顶风机开关QF2、功率柜柜顶风机开关QF3和控制电源开关QF4。

需要注意的是,变频器未上高压时,请确保QF4闭合,变频器高压上电前,请确保上述所有空气开关闭合。

另外,UPS电源由QF4提供,无特殊情况请勿断开QF4,如遇QF4断电请关闭UPS,以防UPS长期放电损坏其内部电池。

图2 图3图4二、变频器送电运行规程变频器如需上高压运行投入生产,请按照如下步骤进行安全确认:1、首先请确认电源进线高压开关柜QF处于断开状态,且小车处于试验位置;2、请将变频器电源进线刀闸QS1投至变频合闸状态,将工频、变频出线刀闸QS2投至变频合闸状态;3、在触摸屏上操作:状态监控—PLC状态,各状态应如下图5所示,合闸允许Q0.0为红色,表示变频器允许远方合闸;4、将QF断路器摇至工作位置,确认安全后进行合闸操作。

变频器高压合闸后,四个柜顶风机运行,且变压器温控仪亮起显示变压器三相绕组温度;5、在触摸屏上操作:状态监控—PLC状态,各状态应如下图6所示,待机状态Q0.2为红色,表示变频器正常,允许启动;6、此时按照相应操作方式(就地、机旁箱或DCS),先给定相应所需频率,然后点击启动按钮以启动变频器,变频启动后状态如图7所示;7、变频器运行时,如生产需要停机,不论变频器处于多少频率,仅需点击停止按钮即可。

雷诺儿系列变频器调试维护注意事项

雷诺儿系列变频器调试维护注意事项

雷诺儿系列变频器调试注意事项一、安装接线1、连接(1)检查电源输入端是否正确连接在变频器R、S、T端子,到电机输出端是否正确连接在U、V、W端子(交流电机),连接必须牢固可靠。

交流变频只能用于三相电机,不可用于单相电机。

零线任何情况下不能接入变频器,否则将损坏变频器。

(2)确认电源电压在铭牌标明的允许电压范围内。

(3)所有端子接线应用压阶端子连接。

2、通电后,要进行更改接线作业切断电源后,必须注意主电路直流部分滤波电容需要放电一定时间,不少于十分钟,十五分钟为宜。

为避免危险,需等到充电指示灯熄灭后,用直流电压表测试,确认直流电压低于安全电压(DC36V),才能开始作业。

严禁随意短接直流输出端,强行放电。

3、主电路和接线端子的连接(1)主电路端子和接地端子功能(2)不得采用主电源“分/合”方式进行变频器启停操作。

应使用控制电路端子FWD、REV或者面板上的FWD、REV、STOP、EMG来控制变频器启停。

万不得已需要分合主电源操作,一小时只能操作一次。

(3)若电机转向不对,可任意交换U、V、W中的两根,但需遵守上述“通电后,要进行更改接线作业”。

(4)为了安全和减小干扰,变频器的接地端子PE必须良好接地,接地电阻小于10欧姆。

接地线不小于4mm2。

4、控制端子(1)控制端子功能说明(2) 模拟输入/输出端子(VREF、VG、Ig、GND、AM1、AM2)A 微弱的模拟信号易受外部干扰影响,所以配线应尽可能短(不宜超过20米),并使用屏蔽线。

屏蔽线的外层应连接地线。

但受到外部干扰较大时,有时连接到GND端子效果会好些。

B 连接模拟信号输出设备时,有时会由于模拟信号输出设备的电路干扰引起误动作。

遇到此情况时,可在外部模拟信号输出设备侧连接铁氧磁环和电容器,消除干扰。

做法见下图:C 控制回路应与主回路线路相互分开,不可置于同一线管或线槽内。

否则可能会因干扰引起误动作。

二、运行1、运行前检查和准备(1)检查接线是否正确,特别是检查输出端U、V、W不能接至电源,并确认接地端子良好。

上海雷诺变频器手册

上海雷诺变频器手册

用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1.概述………………………………………………………………………………………………典型应用简介…………………………………………………………………………………… JJR系列软起动功能……………………………………………………………………………2.购入检查…………………………………………………………………………………………3.安装………………………………………………………………………………………………4.电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5.键盘及显示说明…………………………………………………………………………………6.数据的设定………………………………………………………………………………………7.通电运行…………………………………………………………………………………………8.保护显示说明……………………………………………………………………………………9.软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10.结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告!只有专业技术人员允许安装JJR。

雷诺尔RNB3000变频器

雷诺尔RNB3000变频器

雷诺尔RNB3000型变频调速器
优秀的空间矢量SVPWM算法
优秀的适量算法保证在最低开关损耗前提下实现低频大转矩,高效率电网电压利用率,提高了功率因数,减少发热量。

可调整软件死区补偿
死区时间是变频喊叫低频率脉转矩产生的罪魁祸首,RNB3000独特的软件死区补偿最大限度地保证低频极速条件下的平稳转矩特性。

优秀的无速度传感器转速跟踪再启动
在电机飞轮还没停止转动时,RNB3000能够自动识别电机转速实现平稳转速跟踪。

自动电压波动抵制
自动电压控制功能确保输入电压在一定范围内波动,而输出电压保持基本不变。

多种保护功能
具有过压、过流、欠压、过载、短路、缺相等保护设计。

灵活的可编程输入输出端子
2路模拟输入、2路模拟输出、8路数字输入、3路数字输出。

内部可编程多段数设置
8个段数可编程,满足复杂的工艺要求实现自动运行功能。

内置Modbus-RTU协议
内置PID调节器
雷诺尔RNB3000变频器型号说明:。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电工培训资料(一)上海雷诺尔变频器(功能使用设置、故障代码及处理方法)一、控制面板功能说明1、F UN键;按下FUN键进入设置菜单F00;2、按住上键或下键翻滚到需要设置的代码;3、此时在按FUN键确认,进入参数调整到需要的数值;4、调整完毕后按WR储存键,这时面板显示E2—或YE5—时,新数值写入有效,显示E┲┲—时新输入数值储存无效;5、设置完成后按FUN键返回到设置代码,按向下键或向上键到F00,在按FUN返回到初始菜单;二、代码功能说明;1、F00主设定/观测窗口;2、F01输入频率下限0.00~40.00HZ;出厂值为0HZ,限定开环设定最小值;3、F02输入频率上限20.00~600.0HZ;出厂值为50.0HZ.4、F03基本频率26.0~600.0HZ;出厂值为50.0HZ.5、F04命令模式0-键盘;1-端子正/反转模式;2-备用;3-端子自保持模式;4-RS485串行口通信模式;出厂值设定为0;自保持模式需要外部辅助端子(X4)配合见F56;6、F05主设定源选择0-键盘数字给定,1-内部多段速给定,2-端子模拟电压VG给定(0~10V),3-端子模拟电流Ig(0~20mA)给定,4-端子模拟电流Ig(4~20mA)给定,5-电动电位器给定、相关参数F54,6-RS48串行接口给定,7-复合多段速模式0.10~999.9sec、运行命令及方向由F04决定;出厂值为0;7、F06第一加速时间0.10~999.9sec,出厂值为5.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);8、F07第一减速时间0.10~999.9sec,出厂值为5.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);9、F08弧线时间0.0~50HZ,0.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);10、F09第二加速时间0.10~999.9sec;5.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);11、F10第二减速时间0.10~999.9sec;5.0sec;△第一加减速参数与第二加减速参数切换由端子X3选择(见F55);12、F11备用0.0~50.0sec;0.0sec;13、F12备用0.0~50.0sec;0.0sec;14、F13停机模式0-软停止;1-立即停止;15、F14再启动模式0-为禁止再启动,1-为安记忆频率及相位跟踪再启动,2-为按测速频率跟踪再启动,3-按常规上电延时再启动;出厂值为0;跟踪过程中运行信号解除立即停止跟踪此时与F13无关;跟踪有效时将忽略启动直流自动;测速模式必须安装编码器;16、F15转速跟踪调节时间100~9999ms,出厂值为1000ms;17、F16转速跟踪电流限制30.0~300.0%;出厂值100.0%;18、F17自动跟踪调节时间5.0sec~600.0sec,出厂值10.0sec,600.0sec相当于不解除跟踪;19、F18始动频率0~30HZ;出厂值0.00HZ给定频率低于此频率系统保持机且不忆键盘命令;20、F19直流制动0-无直流制动;1-直流制动后启动;2-为减速停止后直流制动;3-为启动/停止均匀直流制动;出厂值为0;启动直流制动DCb-,停机直流制动显示dcb,制动频率低于初始频率相当于直流制动无效21、F20停机直流制动开始频率0.1~30.0HZ;出厂值2.00HZ;低于初始频率时停机制动无效;22、F21 直流制动时间0.1sec~10.0sec;出厂值2.0sec;对启动或停机直流制动均有效矢量控制制动强度以电流评价;23、F22 直流制动电压强度0.1~10.0%;出厂值3.0%;对启动或停机直流制动均有效矢量控制制动强度以电流评价;24、F230.00HZ电压0.0~10.0%;出厂值1.5%;F03为基本频率;25、F241/3基本频率电压15.0~60.0%;出厂值33.3%;F03为基本频率;26、F252/3基本频率电压30.0~80.0%;出厂值66.6%;F03为基本频率;27、F26基本频率点电压80.0~100.0%;出厂值100.0%;F03为基本频率;28、F27跟踪调节器比例0.010~2.000;出厂值1.000;仅在F14=1时有效;29、F28跟踪调节器积分时间10~1000ms;出厂值500ms;仅在F14=1时有效;30、F29备用;31、F30备用;32、F31备用;33、F32备用;0-无效;1-按有功电流限制;2-按输出电流限制;34、F33最大电流限制系数5.0%~300.0%;出厂值150.00%;35、F34加减速失速电流5.0~300.0%;出厂值125.0%;36、F35加减速失速电压5.0~300.0%;出厂值115.0%;37、F36软件能耗制动电平70.0~300.0%;出厂值120.00%;软件放电方式;38、F37第一跳跃频率0.01~500.0HZ;出厂值11.00HZ;39、F38第二跳跃频率0.01~500.0HZ;出厂值21.00HZ;40、F39第三跳跃频率0.01~500.0HZ;出厂值31.00HZ;41、F40第一跳跃频率范围0~2.00HZ;出厂值0.00HZ;42、F41第二跳跃频率范围0~2.00HZ;出厂值0.00HZ;43、F42第三跳跃频率范围0~2.00HZ;出厂值0.00HZ;44、F43转向约束0-允许正反传;1-允许正转;2-允许反转;出厂值0;45、F44延时运行时间0~30.0sec;出厂值0.5sec;46、F45备用;47、F46备用;48、F47显示参数选择0-主设定参数;1-输出频率;2-输出电流有效值;3-输出电压有效值;4-测速频率;5-带符号测速百分数;6-输出无量纲;7-反馈无量纲(f137指定);8-直流母线电压;出厂值1;△49、F48 F05主设定格式选择0-直流频率设定;1-按最高频率F02百分数;2-按最高转速rpm;3-按F05指定的无量纲格式;出厂值0;△相关参数F00、F05;50、F49无量纲设定参考值0~9999;出厂值1000;△;51、F50无量纲显示格式0-XXXX小数点格式;1-XXXX;2-XXXX;3-XXXX;出厂值0;52、F51模拟显示量时间常数50~2000ms;出厂值500ms;△电压、电流显示滤波;53、F52备用;54、F53备用;55、F54 X1、X2端子功能选择0-X1、X2外部多段速低二位;1- X1、X2电动电位器;2- X1、X2选择给定电源;出厂值0;相关参数F54=2时,常态选择键盘给定;X1选择VG;X2选择IG(4~20mA)56、F55 X3端子功能选择0-外部多段速低二位;1-VF闭环模式选择;2-负荷分配控制;3-强迫跟踪启动端子;4-第二加减速选择端子;出厂值0;F55=2时;常态选择键盘给定;X1选择VG,X2选择IG(4~20mA);57、F56 JOG(X4)端子功能设定0-电动端子;1-自保持启动时保持端子;出厂值0;58、F57模拟电压输入Vg增益0.500~2.000;出厂值1.010;△VG作为反馈时也起作用;59、F58模拟电压输入偏移量0.0~50.0%;出厂值0.0%;△VG作为反馈时也起作用;60、F59模拟给定VG滤波时间50~2000ms;出厂值200ms;△;61、F60模拟电流输入Ig增益0.500~2.000;出厂值1.010;△IG作为反馈时也起作用;62、F61模拟电流输入偏移量0.0~50.0%;出厂值0.0%;△IG作为反馈时也起作用;63、F62模拟给定Ig滤波时间50~2000ms;出厂值200ms;△;64、F63模拟输出通道AMI选择0-输出频率;1-输出电流有效值(Ism);2-输出电压有效值(Vsm);3-实际转速(Nf);4-F05主设定;5-速度调节器给定(Nref);6-速度调节器反馈(Nrea1);7-激磁电流调节器给定(Idref);8-激磁电流调节器反馈(Id);9-转矩电流调节器给定(Iqref);10-转矩电流调节器反馈(Iq);11-输出U相电流(Iu);12-输出W相电流(Iw);13-激磁电流(Imr);14-有功电流;15-有功功率;出厂值0;此项所有参数均以标么值输出,并由端子AM1输出模拟电压信号0~10V;65、F64模拟通道1校准10.0%~150.0~%;出厂值100.00%;AM1相关参数F63;66、F65模拟输出通道AM2选择同F63;出厂值0;同F63;67、F66模拟输出AM2方式选择0-0~20mA;1-4~20mA;出厂值0;68、F67模拟通道2校准10.0%~150.0%;出厂值100.00%;AM2相关参数F65;69、F68可编程输出节点(OUT)0-启动/停止;1-达到主设定频率;2-超过第一参考频率(F70);3-低于第一参考频率(F70);4-超过第二参考频率(F71);5-低于第二参考频率(F71);6-正转指示;7-反转指示;出厂值0;端子OT1;70、F69可编程输出节点(OUT1)同F68;出厂值0;端子OT2;71、F70第一预达到频率设定F01~F02指定最高频率;出厂值50.00HZ;△72、F71第二预达到频率设定F01~F02指定最高频率;出厂值10.00HZ;△73、F72主板继电器方式0-故障综合;1-运行/停止;2-预充电;出厂值0;△此功能需断电复位确认方能完全生效;74、F73备用;75、F74自动电压控制(AVR)0-无效;1-有效;出厂值1;AVC补偿网压波动;76、F75节能控制方式0-无效;1-节能;2-自动力矩补偿;出厂值0;77、F76参数转差频率0.01~5.00;出厂值1.00HZ;F75=2时此功能有效;78、F77转差补偿方式0-无效;1-有效;出厂值0;79、F78软件死区补偿0-无效;1-有效;出厂值0;用户勿动;80、F79脉宽调制模式0-普通SVPWM;1-优化SVPWM;出厂值1;81、F80载波频率1000~6000HZ;出厂值2000HZ;82、F81备用;83、F82运行次数限制1~9999;出厂值999984、F83模拟输出AM2下限调整0~30.0%;出厂值20;85、F84输出电流一级滤波时间1~500ms;出厂值2ms;动态输出电流滤波;86、F85有功电流一级滤波时间1~500ms;出厂值20ms;动态有功电流滤波;87、F86直流电压一级滤波时间1~500ms;出厂值0ms;动态电压控制滤波;88、F87上电延时时间0.0~30sen;2.0sen;显示“dly”;89、F88允许复位次数0~20;出厂值0;90、F89显示软件版本只读;Uuxx;91、F90备用;92、F91备用;93、F92点动频率0.1~F02指定频率;出厂值1.00HZ;△94、F93点动加速时间1.0~400.0sec;出厂值5.0sec;95、F94点动减速时间1.0~400.0sec;出厂值5.0sec;96、F95多段速参数隐含模式0-隐含;1-不隐含;出厂值0 ;97、F96第一段转向0-反转;1-正传;出厂值1;98、F97第二段转向0-反转;1-正传;出厂值1;99、F98第三段转向0-反转;1-正传;出厂值1;100、F99第四段转向0-反转;1-正传;出厂值1;101、F100第五段转向0-反转;1-正传;出厂值1;102、F101第六段转向0-反转;1-正传;出厂值1;103、F102第七段转向0-反转;1-正传;出厂值1;104、F103第八段转向0-反转;1-正传;出厂值1;105、F104第一段速频率0.00~50.0HZ;出厂值5.00HZ;106、F105第二段速频率0.00~50.0HZ;出厂值10.00HZ;107、F106第三段速频率0.00~50.0HZ;出厂值15.00HZ;108、F107第四段速频率0.00~50.0HZ;出厂值20.00HZ;109、F108第五段速频率0.00~50.0HZ;出厂值25.00HZ;110、F109第六段速频率0.00~50.0HZ;出厂值30.00HZ;111、F110第七段速频率0.00~50.0HZ;出厂值40.00HZ;112、F111第八段速频率0.00~50.0HZ;出厂值50.00HZ;113、F112第一段速时间0.0~999.9sec;出厂值5.0sec114、F113第二段速时间0.0~999.9sec;出厂值5.0sec115、F114第三段速时间0.0~999.9sec;出厂值5.0sec116、F115第四段速时间0.0~999.9sec;出厂值5.0sec117、F116第五段速时间0.0~999.9sec;出厂值5.0sec118、F117第六段速时间0.0~999.9sec;出厂值5.0sec119、F118第七段速时间0.0~999.9sec;出厂值5.0sec120、F119第八段速时间0.0~999.9sec;出厂值5.0sec121、F120第一段速加速时间0.0~999.9sec;出厂值5.0sec122、F121第二段速加速时间0.0~999.9sec;出厂值5.0sec123、F122第三段速加速时间0.0~999.9sec;出厂值5.0sec124、F123第四段速加速时间0.0~999.9sec;出厂值5.0sec125、F124第五段速加速时间0.0~999.9sec;出厂值5.0sec126、F125第六段速加速时间0.0~999.9sec;出厂值5.0sec127、F126第七段速加速时间0.0~999.9sec;出厂值5.0sec128、F127第八段速加速时间0.0~999.9sec;出厂值5.0sec129、F128第一段速减速时间0.0~999.9sec;出厂值5.0sec130、F129第二段速减速时间0.0~999.9sec;出厂值5.0sec131、F130第三段速减速时间0.0~999.9sec;出厂值5.0sec132、F131第四段速减速时间0.0~999.9sec;出厂值5.0sec133、F132第五段速减速时间0.0~999.9sec;出厂值5.0sec134、F133第六段速减速时间0.0~999.9sec;出厂值5.0sec135、F134第七段速减速时间0.0~999.9sec;出厂值5.0sec136、F135第八段速减速时间0.0~999.9sec;出厂值5.0sec137、F36控制方式0-开环V/F频率控制;1-闭环V/F频率控制;2-转差频率控制;3-有传感器矢量控制;4-无速度传感器矢量控制;出厂值0;VF闭环VF 频率控制使能与极性可由控制端子强迫选择F55、F56;138、F137反馈通道选择0*端子Vg;1-端子Ig0~20mA;2-端子Ig4~20mA;出厂值0;139、F138反馈比例系数K,0.0~200.0%;出厂值100%;F(x)=kx+b;140、F139反馈校准偏移B,-50.0~50.0%;出厂值0.00%;F(x)=kx+b;141、F140 VF模式PI调节比例0.2~4.0;出厂值0.5;△142、F141 VF模式PI调节积分时间0.1~100.0;出厂值3.5sec;△143、F142 闭环频率下限0.00HZ~50.00HZ;出厂值0.00HZ;△144、F143 闭环算法选择0-梯形算法;1-直接算法;出厂值0;145、F144休眠方式选择0-无效;1-有效;出厂值0;跟踪过程不进入休眠;146、F145临界休眠频率0.00~50.00HZ;出厂值1.00HZ;△147、F146休眠等待时间1.0~3600sec;出厂值10.0sec;△148、F147闭环休眠误差唤醒回环0.0~50.0%;出厂值5.0%;△F136=1时有效;149、F148开环休眠频率唤醒回环1.0~10.0HZ;出厂值2.0HZ;△150、F149备用;151、F150备用;152、F151无电跨越使能0-无效;1-有效;出厂值0;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;153、F152直流电压调节器比例0.000~4.000;出厂值0.500;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;154、F153直流电压调节器积分3~500ms;出厂值100ms;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;155、F154直流电压波动下限电压30.0%~100.0%;出厂值;85.0%;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;156、F155直流电压闭环参考电压30.0%~100.0%;出厂值80.0%;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;157、F156无电跨越检测参考电压30.0%~100.0%;出厂值70.0%;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;158、F157备用;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;159、F158无功电流参考值10.0%~200.0%;出厂值100.0%;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;160、F159无功电流调节器比例0.000~4.000;出厂值0.200;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;161、F160无功电流调节积分时间3~500ms;出厂值100ms;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;162、F161负荷分配方式选择0-无效;1-有效;出厂值0;电网失电采用惯量动能反发电原理使逆变器不进入欠压保护;163、F162负荷分配参考电流下限0.0~200.0%;出厂值0.500;△主从电流均只小于此值自动退出分配调节;164、F163负荷分配比例系数0.000~2.000;出厂值0.500;△;165、F164负荷分配时间常数100~9999ms;出厂值500ms;△166、F165负荷分配从机电流取得模式0-端子VG(0~10V);1-端子IG(0~20mA);2-端子IG(4~20mA);出厂值未设;167、F166负荷分配极性0-正极性;1-反极性0-隐含;出厂值0;168、F167矢量控制参数隐含1-显示矢量控制参数;出厂值0;可能出错;169、F168弱磁曲线选择0-高位曲线;1-低位曲线;出厂值0 提供两条标准弱磁曲线;170、F169零频过激磁倍数100.0-200.0%;出厂值120.0%;矢量控制有效;171、F170矢量控制输出电压限制0.0~125.0%;出厂值115%;172、F171激磁电流给定0.0~100.0%;出厂值40.0%;173、F172矢量控制电流限制10~400%;出厂值120%;△;174、F173速度调节器比例系数0~8.000;出厂值4.000;△;175、F174速度调节器积分时间50~5000ms;出厂值80ms;△;176、F175激磁电流调节比例系数0~4.000;出厂值0.300;△;177、F176激磁电流比例积分时间2~4000ms;出厂值20ms;△178、F177转矩电流调节比例系数0~4.000;出厂值0.300;△179、F178转矩电流调节积分时间2~4000ms;出厂值20ms;△;180、F179转矩给定方式0-来自速度调节器;1-来自F00主设定;2-来自F00主设定积分器;出厂值0;181、F180矢量控制直流制动电流10.0~150.0%;出厂值100.0%;182、F181备用;183、F182备用;184、F183电机额定电流1.0~6000A;出厂值*;出厂值因具体功率而异;185、F184电机额定电压10.0~6000V;出厂值380V;186、F185电机额定转速100~9999;出厂值1500rpm;187、F186电机额定频率20.0~500.0HZ;出厂值50.0HZ;188、F187电机额定功率因数0.20~1.00;出厂值0.8;189、F188电机极对数1~16;出厂值2;190、F189电机定子电阻0.000~9.999;出厂值0;0无效;191、F190电机转子电阻0.000~9.999;出厂值0;0无效;192、F191电机定子自感0.000~999.9;出厂值0;0无效;193、F192备用;194、F193备用;195、F194备用;196、F195电机转子时间常数10~2000ms;出厂值200ms;197、F196编码器每转脉冲数10~4096;出厂值200;198、F197测速点传动比0.100~9.999;出厂值1.000;199、F198跟踪编码器0-无编码器;1-有编码器;出厂值0;200、F199备用;201、F200备用;202、F201反时限特性0-无效;1-有效;出厂值1;203、F202反时限电流倍数50.0~300.0%;出厂值100%;204、F203欠电流保护阀值0.0~300.0%;出厂值0.0%;输出频率大于2HZ且进入稳态2sec后条件满足报警;205、F204欠压阀值30.0~100.0%;出厂值70.0%206、F205 1.0%~20.0%;出厂值5.0%;207、F206缺相保护使能0-无效;1-有效;出厂值0;厂家专用;208、F207温度检测过热参考值20.0~110.0;出厂值85;209、F208故障记录八次历史故障记录;出厂值---;回顾近八次故障;210、F209数据保护0-锁定所有参数;1-只允许更改F00主设定;5-初始化参数;出厂值1;211、F210串行通讯方式0-无效;1-RNBBUS;2-MODUBS;出厂值0;212、F211本机地址1~25;出厂值1;仅对数据域有效;213、F212波特率4800~57600;出厂值9600;214、F213 RNBBUS数据格式0-16进制;1-BCD格式;出厂值0;215、F214报文回答模式0-不回答;1-出广播外回答;出厂值1;216、F215强制功能选择0-无效;1-有效;出厂值0;217、F216强近回答等待时间3~300sec;出厂值5sec ;218、F217备用0~0;出厂值0;219、F218厂家参数显示密码0~2020;出厂值0;220、F219装配电流基准;出厂值*;厂家专用;221、F220装配直流电压基准;出厂值*;厂家专用;222、F221死区时间2.1~8.0us;出厂值*;用户勿动;223、F222风机启动模式0-按频率运行状态启动/停止;1-按温度点采集温度自动启动风机;出厂值0;224、F223风机自启动参考温度25.0~100.0;出厂值40;225、F224备用;。

相关文档
最新文档
