基站天线测量方法
天线的测量校准方法

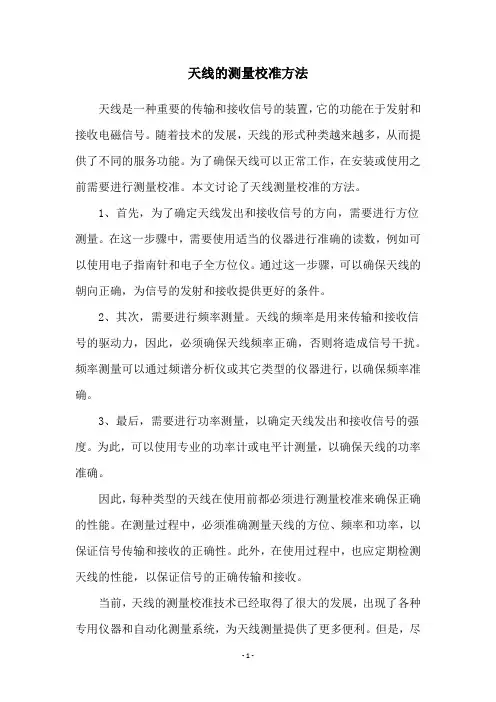

天线的测量校准方法天线是一种重要的传输和接收信号的装置，它的功能在于发射和接收电磁信号。
随着技术的发展，天线的形式种类越来越多，从而提供了不同的服务功能。
为了确保天线可以正常工作，在安装或使用之前需要进行测量校准。
本文讨论了天线测量校准的方法。
1、首先，为了确定天线发出和接收信号的方向，需要进行方位测量。
在这一步骤中，需要使用适当的仪器进行准确的读数，例如可以使用电子指南针和电子全方位仪。
通过这一步骤，可以确保天线的朝向正确，为信号的发射和接收提供更好的条件。
2、其次，需要进行频率测量。
天线的频率是用来传输和接收信号的驱动力，因此，必须确保天线频率正确，否则将造成信号干扰。
频率测量可以通过频谱分析仪或其它类型的仪器进行，以确保频率准确。
3、最后，需要进行功率测量，以确定天线发出和接收信号的强度。
为此，可以使用专业的功率计或电平计测量，以确保天线的功率准确。
因此，每种类型的天线在使用前都必须进行测量校准来确保正确的性能。
在测量过程中，必须准确测量天线的方位、频率和功率，以保证信号传输和接收的正确性。
此外，在使用过程中，也应定期检测天线的性能，以保证信号的正确传输和接收。
当前，天线的测量校准技术已经取得了很大的发展，出现了各种专用仪器和自动化测量系统，为天线测量提供了更多便利。
但是，尽管技术的发展带来了一定的便利，但对天线测量仍然有一定的要求，要求操作者必须具备一定的专业知识和技能，以确保天线具有良好的效果。
总之，天线测量校准是确保天线正确工作的必要步骤，因此必须正确进行，以确保信号的正常传输。
在这一过程中，必须准确测量方位、频率和功率，并定期检测性能，以确保信号的正确传输和接收。
同时，在操作过程中，也需要有一定的专业知识和技能，以保证天线的性能。
天线垂直度测试方法

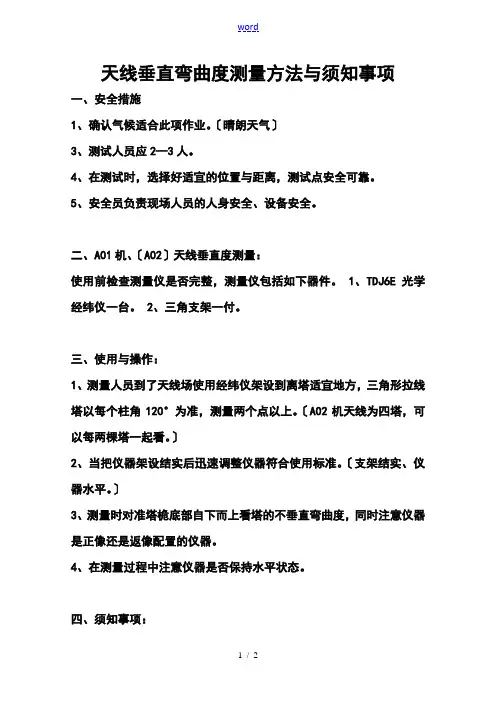

天线垂直弯曲度测量方法与须知事项一、安全措施1、确认气候适合此项作业。
〔晴朗天气〕3、测试人员应2—3人。
4、在测试时，选择好适宜的位置与距离，测试点安全可靠。
5、安全员负责现场人员的人身安全、设备安全。
二、A01机、〔A02〕天线垂直度测量：使用前检查测量仪是否完整，测量仪包括如下器件。
1、TDJ6E光学经纬仪一台。
2、三角支架一付。
三、使用与操作：1、测量人员到了天线场使用经纬仪架设到离塔适宜地方，三角形拉线塔以每个柱角120°为准，测量两个点以上。
〔A02机天线为四塔，可以每两棵塔一起看。
〕2、当把仪器架设结实后迅速调整仪器符合使用标准。
〔支架结实、仪器水平。
〕3、测量时对准塔桅底部自下而上看塔的不垂直弯曲度，同时注意仪器是正像还是返像配置的仪器。
4、在测量过程中注意仪器是否保持水平状态。
四、须知事项：1、使用过程中，假如远距离搬移应装箱进展，不应将主装好的设备扛在肩上。
近距离搬移可垂直抱在胸前。
2、使用仪器时应按观测程序拧紧各部件，不能用力过猛，不能戴手套。
3、使用仪器应严防日光、爆嗮、大风和雨淋。
仪器携带、使用时须小心轻放，防止剧烈震动。
4、仪器应专人管理、使用。
5、仪器严禁看太阳。
五、天线垂直度标准：整体塔桅按1/1500计算偏离数据。
局部塔桅按1/750计算偏离数据.1、A01机天线整体塔桅弯曲度不大于57.3MM，局部塔桅弯曲度不大于114.7MM。
2、A02机天线整体塔桅弯曲度不大于42.7MM，局部塔桅弯曲度不大于85.3MM。
天线测试方法
天线测试方法天线测试是指对天线的性能进行评估和验证的过程。
天线测试的目的是为了确保天线在设计和制造过程中能够达到预期的性能指标，以及在实际应用中能够正常工作。
天线测试方法包括天线参数测试、天线辐射测试、天线阻抗测试等多个方面。
下面将分别介绍这些测试方法。
首先，天线参数测试是对天线的基本参数进行测量和评估的过程。
这些参数包括天线的增益、方向性、频率响应、极化特性等。
通过天线参数测试，可以了解天线在不同频段下的性能表现，为天线的设计和优化提供参考。
其次，天线辐射测试是对天线的辐射特性进行评估的过程。
这包括天线的辐射图案、辐射功率、辐射效率等参数的测试。
通过天线辐射测试，可以了解天线在空间中的辐射特性，以及其与周围环境的相互作用。
另外，天线阻抗测试是对天线的输入阻抗进行测量和分析的过程。
天线的输入阻抗对于天线的匹配和功率传输至关重要。
通过天线阻抗测试，可以确定天线的输入阻抗特性，为天线的匹配网络设计和优化提供依据。
除了以上介绍的测试方法外，天线测试还包括天线的耐压测试、耐候性测试等。
这些测试方法可以全面评估天线在不同环境条件下的性能表现，为天线的可靠性和稳定性提供保障。
在进行天线测试时，需要选择合适的测试设备和测试环境。
常用的天线测试设备包括天线分析仪、频谱分析仪、天线辐射室等。
测试环境应尽可能模拟实际应用场景，以确保测试结果的准确性和可靠性。
总之，天线测试是确保天线性能和可靠性的重要手段。
通过合理选择测试方法和设备，可以全面评估天线的性能表现，为天线的设计、制造和应用提供可靠的技术支持。
希望本文介绍的天线测试方法对您有所帮助。
便携基站天线测试方案
便携基站天线测试方案目录一、测试目的 (3)二、测试注意事项 (3)三、测试环境描述 (4)四、厂家需提交的文档（电子与纸张装订各一份） (4)便携式基站天线系统测试内容 (5)一、测试目的为保证便携式基站站系统建设的工程质量，我们将组织对参加本次项目预备（潜在）所投的便携式自动对基站天线统一进行现场测试。
其测试的主要目的是：1、对便携式基站的各项指标进行验证，对便携式基站的功能、技术指标和机械性能等进行综合测试，了解产品间的差异细节。
2、通过对便携式基站站测试，了解便携站的性能；了解便携站适应环境情况，为下一步的应用、设计和建设提供实际参考数据。
二、测试注意事项1、为了了解各厂商技术支持的水平，参加测试的厂商应是设备生产商，原则上不允许代理商参加2、参加测试的人员必须是设备制造厂家（或厂家针对本次测试授权的代理商）的技术人员（以能证明其身份的证件为准），3、开始测试时间。
4、测试地点。
5、每家设备只允许测试一次。
6、测试项目与内容见附表二。
三、测试环境描述所有的系统均需上星测试，具体环境如下：1、基站基站名称：XX轨道位置：XX接收极化：XX2、测试条件主办方提供电源、LNB(PLL)一个，电流表一个、隔直功分器一个、基站IDU一台、电源插板2个、频谱仪一台。
3、本次只测试天线接收，不测试发射，参加测试XX自行准备其他相关设备以及相应的电缆。
4、测试系统示意图四、厂家需提交的文档（电子与纸张装订各一份）（1）便携式基站站的系统配置（标配与选配要注明，否则都认为是标配）清单；（2）便携式基站站的技术文档（功能、性能与指标）与说明书；（3）便携式基站站的主要客户。
便携式基站天线系统测试内容。
天线的测量校准方法

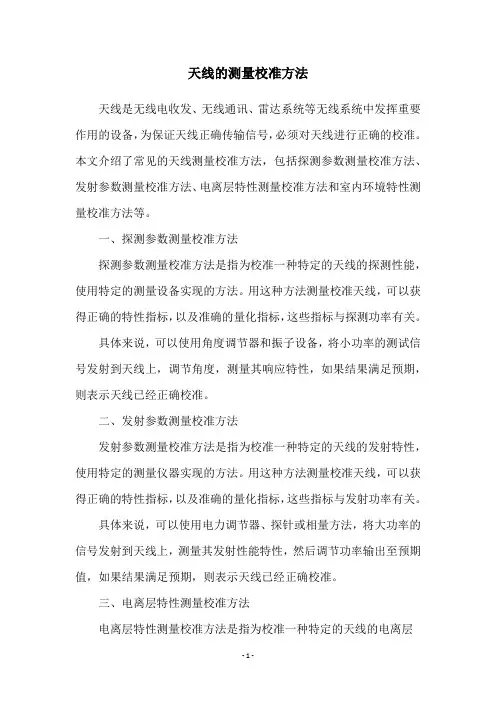

天线的测量校准方法天线是无线电收发、无线通讯、雷达系统等无线系统中发挥重要作用的设备，为保证天线正确传输信号，必须对天线进行正确的校准。
本文介绍了常见的天线测量校准方法，包括探测参数测量校准方法、发射参数测量校准方法、电离层特性测量校准方法和室内环境特性测量校准方法等。
一、探测参数测量校准方法探测参数测量校准方法是指为校准一种特定的天线的探测性能，使用特定的测量设备实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与探测功率有关。
具体来说，可以使用角度调节器和振子设备，将小功率的测试信号发射到天线上，调节角度，测量其响应特性，如果结果满足预期，则表示天线已经正确校准。
二、发射参数测量校准方法发射参数测量校准方法是指为校准一种特定的天线的发射特性，使用特定的测量仪器实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与发射功率有关。
具体来说，可以使用电力调节器、探针或相量方法，将大功率的信号发射到天线上，测量其发射性能特性，然后调节功率输出至预期值，如果结果满足预期，则表示天线已经正确校准。
三、电离层特性测量校准方法电离层特性测量校准方法是指为校准一种特定的天线的电离层特性，使用特定的测量仪器实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与电离层特性有关。
电离层特性测量校准，可以使用模拟或数字信号发射至天线，测量其吸收特性，然后调整功率，使用调制器调制信号，以达到满足预期结果的要求，如果结果满足预期，则表示天线已经正确校准。
四、室内环境特性测量校准方法室内环境特性测量校准方法是指为校准一种特定的天线在室内环境中的特性，使用特定的测量仪器实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与室内环境特性有关。
具体来说，可以使用室内电磁平台，将信号通过射频调制器发射到天线上，并对室内墙壁及室内装饰物（如梳妆台、家具等）进行测量，然后根据测量结果，调节信号功率和特性，以使得信号在室内环境中的传播受到控制，如果结果满足预期，则表示天线已经正确校准。
5G基站天线测量技术
□ ACLR指标测量精度与效率分析
在有源天线指标的测试中，ACLR指标需要测试采集的 数据宦大、测试时间长，是有源天线测试中的测试难点
为了分析在测试过程中，测试取点位逬、数量等对ACLR指
标测杲精度和效率的影响，本部分分别对4个方向图函数式 （2）、（3）、（4）、（5 ）进行数值仿真分析°
丘（¢,0） = 1
目有源天线射频链路规划
有源天线测试的整个射频链路构成如图1所示‘‘市信号 源或BBU产生的信号经过放大器（可选）放大后，经合路 器（开关可选）后连接到发射喇叭天线。经过空中链路到达 被测天线，被测天线接收信号后，经过低噪声放大（开关可 选）后送至频谱仪进行信号解调，后经控制电脑提取，生成 所需的数据或图形＜ 放大器的型号选择可根据暗室空中链路 的损耗具体选择
线，通常作为无线通信系统的参考犬线EIRP定义如下
EIRP=比，可由发射机获得的在最大夭线
增益方向上的发射功率-卩丁表示发射机的发射功率，表示
发射天线的天线增益：在无线通信工程中，通常用来衡试干
扰的强度，以及发射机发射强信号的能力：
邻信道泄露功率比(Adjacent Channel Leakage Ratio,
doi:10.3969/j.issn. 1000-1247.2019.01.008
5G基站天线测量技术
华彦平 张颖松 梁启迪 姜 盼 钱祖平 江苏亨鑫科技有限公司
B论述5G有源天线的测试指标以及其测试系统构建，并深入分析邻信道泄露功率比均匀网格剖分和不均匀 网格剖分方法以及剖分数量对指标测试精度和测试效率的影响，给出精确的仿真数据和可行的网格剖分方 法，为系统搭建及数据提取软件的设计提供依据。 I有源天线测试邻信道泄露功率比网格剖分
（2）
天线测试方法介绍
天线测试方法介绍天线测试是指对通信系统中的天线进行性能测试和验证，以确保天线能够正常工作并满足设计要求。
天线测试方法可以分为室内测试和室外测试两种。
一、室内测试方法：1.天线参数测试：包括天线增益、方向性、极化、带宽、驻波比、辐射功率等参数的测试。
可以使用天线测试仪器进行测量，如天线分析仪、信号发生器、功率计等设备，通过测量输出信号和接收信号的功率以及天线的辐射图案来评估天线的性能。
2.多路径衰落测试：通过模拟多径传输环境，测量天线在复杂信道环境中的性能。
可以使用信号发生器和功率计来模拟不同路径的信号，并通过天线接收到的信号来评估天线的接收性能和抗干扰能力。
3.天线阻抗匹配测试：通过测量天线输入端的阻抗参数，如阻抗匹配度、反射系数等来评估天线的阻抗匹配性能。
可以使用天线分析仪或网络分析仪等设备进行测量，通过调整天线的匹配电路来优化天线的阻抗匹配性能。
4.天线辐射图案测试：通过测量天线辐射图案来评估天线的方向性和覆盖范围。
可以使用天线测试仪器或天线测向仪等设备进行测量，通过调整天线的指向性来优化天线的覆盖范围和信号质量。
二、室外测试方法：1.参考信号接收强度测试：通过测量天线接收到的参考信号强度来评估天线的接收性能和覆盖范围。
可以使用功率计或天线测试仪器进行测量，通过调整天线的方向和位置来优化天线的接收性能。
2.通信质量测试：通过测量天线传输的数据质量、误码率等指标来评估天线的传输性能。
可以使用通信测试仪器和信号发生器进行测量，通过调整天线的参数来优化天线的传输性能。
3.电磁兼容性测试：通过测量天线的电磁辐射和电磁敏感度来评估天线的抗干扰能力和电磁兼容性。
可以使用电磁辐射测试仪器和电磁兼容性测试设备进行测量，通过调整天线的设计和布局来优化天线的抗干扰能力。
总结：天线测试是确保通信系统中天线正常工作和满足设计要求的重要环节。
通过室内测试和室外测试方法，可以评估天线的性能、阻抗匹配性能、多路径衰落性能、辐射图案等指标，优化天线的设计和布局，提高通信系统的性能和可靠性。
基站天线测量方法
国家通信导航设备质检中心──基站天线测量方法Test specification of Base station antenna center1 增益、半功率波束宽度、前后比及交叉极化比的测量可以采用远场或近场等测试方法，本标准叙述最常用的远场测试方法。
The test has long distance and near distance for antenna gain,beam width front to back ratio amd polarization.2 增益测量 Gain test2.1测量框图见图1 test draws:图1天线增益测试框图 antenna gain testing draws2.2 测量条件 test qualification2.2.1被测天线具有相同的极化方式。
The antenna and source antenna is same polarization2.2.2被测天线与源天线之间测量距离应满足：式中：L ──源天线与被测天线距离m; there is distance of the antenna to source antennaD ──被测天线最尺寸m; there is max dimension of source antennaD ──源天线最大辐射尺寸m; there is max radiancy of the antennaλ──测试频率波长m 。
test frequency beam long2.2.3被测天线应安装于场强基本均匀的区域内，场强应预先用一个半波偶极天线的有效天线体积内进行检测，如果电场变化超过1.5dB ，则认为试验场是不可用的。
此外，增益基准天线在两个正交极化面上测得的场强差值小于1dB 。
The antenna under test should be placed within a constant field,and the field stremgth can first be measured within the magnetism field of the antenna under test. Should the electric field show fluctuations greater than 1.5dB, the test field should ge considered unsuitable. Moreover, the measured field stremgrhs of the horizontal amd vertical polarized components, s measured by the standard gain antenna, should mot differ by more than 1dB.2.2.4测量用信号发生器、接收机等测量设备和仪表应具有良好的稳定性、可靠性、动态范围和测量精度，以保证测量 数据的正确性。
天线测试方法介绍
天线测试方法介绍天线测试是指对无线通信设备或系统中的天线进行性能测试和验证的一系列技术手段和方法。
天线的测试旨在评估其工作频段、增益、辐射图案、回波损耗、驻波比以及其他性能参数，确保其符合设计要求并满足通信系统的性能需求。
本文将介绍天线测试的方法。
一、测试设备的选择和准备在进行天线测试之前，需要准备一些测试设备。
主要有天线测试仪、信号源、功率计、频谱分析仪等。
这些设备的选择应根据实际测试需求来确定，并确保其性能和精度符合测试要求。
二、天线增益测试天线增益是反映天线辐射能力的重要指标，对于天线的调试和优化非常关键。
天线增益测试的方法主要有场强法、功率比法和功率流量法。
场强法是通过测量接收信号的场强和发送信号的功率来计算天线增益；功率比法是通过测量发射信号和接收信号之间的功率差异来计算天线增益；功率流量法是通过测量发射信号在一定距离内的功率衰减来计算天线增益。
不同的测试方法适用于不同的测试场景，需要根据具体的测试需求来选择。
三、天线辐射图案测试天线辐射图案描述了天线在空间中的辐射特性，是评估其指向性和可用方向性的重要指标。
天线辐射图案测试的方法主要有自由空间测试法、全视场测试法和屏蔽室测试法。
自由空间测试法是将天线放置于开放空地上，通过测量发射信号的功率和方向来绘制天线辐射图案；全视场测试法是将天线置于旋转平台上，通过旋转平台的控制来改变天线的方向，从而测量不同方向的辐射特性；屏蔽室测试法是将天线置于屏蔽室内，通过测量不同方向上的电场强度来计算辐射特性。
不同的测试方法适用于不同的测试场景，需要根据具体的测试需求来选择。
四、天线回波损耗测试天线回波损耗是指天线发送信号时，部分信号由于反射和散射在天线端口反射回来的损耗。
回波损耗测试主要通过测量功率差异或反射系数来评估。
测试方法有反射系数法、两端法和西口法等。
反射系数法是通过测量天线端口上的发射信号和反射信号的功率差异来计算回波损耗；两端法是通过在天线之间设置一个匹配器，测量匹配器端口上的发射功率和反射功率来计算回波损耗；西口法是通过在天线输出端口设置一个西口来测量反射信号的功率来计算回波损耗。
天线的测量校准方法
天线的测量校准方法
天线是电子领域中一种重要的组件，它被广泛应用于无线电通信、电视传输、导航和定位等方面。
它主要将通过电缆传输的电信号转换为无线电波，或者将无线电波转换为电信号，从而实现通信和接收信号。
正确校准天线可以最大限度地发挥其作用，因此，本文就天线的测量校准方法作一详细介绍。
首先，你需要准备一台真空发射管测试仪。
它可以测量天线的增益、驻波比、输出功率等特性，并根据特定的指定值来进行校准。
其次，在开始测量校准之前，你需要将天线固定在一个稳定的基座上，这样可以保证测试的准确性。
然后，你可以给真空发射管测试仪输入特定的频率，并使用该仪器测量天线的参数，其中包括增益、驻波比、输出功率等。
在校准过程中，你需要根据仪器检测到的参数，依据规定的校准规则，进行控制和调整，以达到特定的指定数值。
一般来说，校准过程中，你需要给天线改变它的形状，调整输入源频率，改变它的高度或支撑点位置，来改变它的参数特性，最终得到期望的特性值。
当完成校准后，你可以再次使用真空发射管测试仪校准参数，以确保测量结果的准确性。
综上所述，校准天线是一项复杂但又重要的任务，它能最大限度发挥天线的作用，为电子领域所使用的应用系统提升性能指标。
无论是采用传统的校准方法，还是采用新的技术进行校准，都能够有效、准确地完成校准任务。
本文就天线的测量校准方法作一详细介绍，希
望能为大家带来帮助。
基站天线俯角和方位角测量方法
基站天线俯角和方位角测量方法1．天线俯角测量测量者手握坡度仪安全站在天线的背后，用侧面紧靠在天线背面的平直面，取上、中、下三点进行测量，取三个测试数据值的平均值，精确到小数点后一位。
2．天线方位角测量．2.1天线方位角测量原则2.1.1指北针或地质罗盘仪应尽量保持在同一水平面上。
2.1.2指北针或地质罗盘仪必须与天线所指的正前方成一条直线。
2.1.3指北针或地质罗盘仪应尽量远离铁体及电磁干扰源(例如各种射频天线、中央空调室外主机、楼顶铁塔、建筑物的避雷带、金属广告牌以及一些能产生电磁干扰的物体)。
2.2建议测量方式（直角拐尺测量法）(1)前方测量：在方位角的测量时，两人配合测量。
其中一人站在天线的背面近天线位置，另外一人站在天线正前方较远的位置。
靠近天线背面的工程师把直角拐尺一条边紧贴天线背面，另一条边所指的方向（即天线的正前方）来判断前端测试者的站位，这样有利于判断测试者的站位。
测试者应手持指北针或地质罗盘仪保持水平，北极指向天线方向，待指针稳定后读数，即为天线的方位角。
(2)侧面测量：当正前方无法站位时，可以考虑侧面测量。
在方位角的测量时，两人配合测量。
其中一人站在天线的侧面近天线位置，另外一人站在天线另一侧较远的位置。
靠近天线的工程师把直角拐尺一条边紧贴天线背面，拐尺所指的方向（即天线的平行方向）来判断前端测试者的站位，这样有利于判断测试者的站位。
测试者应手持指北针或地质罗盘仪保持水平，北极指向天线方向，待指针稳定后读数，然后加或减90度即为天线的方位角。
3．不同天线安装方式的方位角测量（结合现场环境）3.1落地铁塔天线方位角测量方法如下：➢测量时寻找天线正前方的最佳测试位置（测量位置选在铁塔底部，罗盘仪与被测天线点对点距离大于20米；罗盘仪与铁塔塔体直线距离大于10米。
确保测量者的双眼、罗盘仪、被测天线在一条直线上。
➢在测试时身体一定要保持平衡。
➢罗盘仪应尽量保持在同一水平面上，同时避免手的颤动（使罗盘仪内的气泡保持在中央位置）。
天线的测量校准方法
天线的测量校准方法天线是无线电通信中具有重要作用的部件，必须对其进行精确的测量和校准才能保障系统的正常运行。
本文将介绍天线测量和校准的基本原理，以及一些流行的测量和校准方法，以期为天线测量和校准提供技术指导和参考。
一、天线的测量和校准的基本原理天线的性能取决于其特性参数，如有效增益、双极性、群延迟和三维增益特性等，这些参数都必须进行测量和校准，以便获得一个准确的天线特性模型。
1.1量原理天线测量要求能够实时采集多种指标，如电磁场强度、频率分布、电压相位等，通过测量指标的变化获得各种天线特性参数。
这需要对场强、频率和相位三个参数进行全面的测量，以确定天线的特性参数。
通常的方法是采用方向性射频探头和信号发生器构建测量系统，用于实时采集天线参数，并计算出各种参数。
1.2准原理校准是在测量完天线参数之后，根据实际需要对参数进行调整，使之满足指定的特性要求，以保证天线能够达到最佳性能。
天线校准的精确度取决于校准时使用的参数数据和校准方法。
通常采用变器来调整原有参数，并调整天线构造，使其达到所需的特性参数。
二、常用的测量和校准方法2.1磁场实测法电磁场实测法是一种典型的天线测量方法，采用特定的发射机和接收机，在一定的距离内实时采集电磁场的特性参数，并根据采集的参数进行测量和分析。
这种方法可以在很短的时间内得到准确和可靠的测量结果，因此被广泛应用于天线测量中。
2.2向图法定向图法是根据天线定向图中收发电位差来测量天线参数，它可以迅速提取出和绘制出完整的定向图。
利用定向图可以推算出天线的旋转、有效增益和半功率宽角等参数，以便进行准确的测量。
2.3式叠加法模式叠加法是根据天线模式叠加量来测量大型天线，它能够有效提高测量精度，减少测量时间，而且可以在有限的空间内完成测量任务。
通过在频率域上观察天线状态，可以及时检测出测量结果有误差，从而提高测量精度。
2.4 位置合金法位置合金法是利用短暂的空间位置合金实验，来测量和检验任意大小的天线，这种方法可以快速的计算天线的参数，并能够实时反馈测量结果，以便进行校准。
天线s参数测量步骤
天线s参数测量步骤天线S参数测量步骤引言：天线是无线通信系统中至关重要的组成部分，它负责将无线信号转换为电磁波以进行无线传输。
为了评估天线的性能并优化通信系统的效果，我们需要进行天线参数的测量。
其中，S参数是天线性能评估中常用的参数之一。
本文将介绍天线S参数测量的步骤。
第一步：配置测量系统我们需要准备好天线测量所需的设备和工具。
这包括信号源、功率计、频谱分析仪、网络分析仪等。
确保这些设备的连接正确，并进行校准以保证测量的准确性。
第二步：选择合适的测试频率范围根据天线的使用频率范围，选择合适的测试频率范围。
确保所选的频率范围能够覆盖天线的工作频率。
第三步：连接测试设备将信号源连接到天线的输入端口，将功率计连接到天线的输出端口。
然后，将频谱分析仪和网络分析仪连接到天线和信号源之间，以便测量和分析信号的各种参数。
第四步：校准测试设备在进行测量之前，需要对测试设备进行校准。
校准的目的是消除设备本身的误差，确保测量结果的准确性。
校准的方法和步骤可以根据具体的设备和厂商要求进行。
第五步：进行S参数测量在测量之前，我们需要确定测量的参数。
S参数是描述输入和输出之间的关系的参数。
它包括S11、S12、S21和S22四个参数。
S11描述的是输入信号的反射系数，S12描述的是输入信号与输出信号之间的传输系数，S21描述的是输出信号与输入信号之间的传输系数，S22描述的是输出信号的反射系数。
根据需要，选择相应的参数进行测量。
第六步：记录和分析测量结果对于每个选择的参数，进行测量并记录结果。
可以使用频谱分析仪和网络分析仪等设备来获取相应的数据。
测量完成后，可以使用数据分析工具对结果进行进一步的分析和处理。
第七步：评估天线性能根据测量结果，评估天线的性能。
通过对S参数的分析，可以了解天线的反射损耗、传输损耗等性能指标。
根据评估结果，可以对天线进行调整和优化，以提高其性能和效果。
结论：天线S参数测量是评估天线性能的重要手段。
GPS基站测量方法简述(精)
EPOCH 25 RTK 测量步骤1．安装好硬件，电台开机，基站开机。
2．开启软件手簿开机―>点击屏幕左上角的“start”（开始）―>“Field surveyor”(野外测量员) ―>等待软件启动完成，点击屏幕左下角的黄色闪电符号连接设备。
3．建立新任务点击屏幕左下角的“Menu”(菜单) ―>管理器―>任务/文件―>点击“NEW”键（新建一个任务）―>输入文件名―>点击对勾确定―>提示输入文件信息（可输入也可不输入）―>点对勾确定选中新建的任务―>点击对勾打开―>屏幕左上角会显示此文件名。
4，设置坐标系统点击菜单（MENU）―>设置―>坐标―>将系统改为“TOPOCENTRIC”（地形中心）将区域改为“LOCAL”（当地的）―>点击对勾确定，点击“退出”返回到连接设备界面。
5，RTK基站设置点击GPS回到基站设置界面，点击并按住RTK基站―>选择截止高度角―>选择测量到“TOP OF NOTCH”（天线槽口）―>RTK格式选择“CMR+”―>点击“FRQ”（频率）查看基站电台频率，设置一个频点，点击对勾接受。
再点击对勾接受。
6，开启RTK基站点击RTK基站（轻点一下），设置基站坐标，有自由(输入坐标)和己知（调用坐标）两种方法，选择所需方法。
―>输入天线高、点名、坐标，点对勾确定。
弹出基站接收机己开启，点击对勾确定，会自动断开设备，取下手薄及连接线与流动站接收机连接。
7，开启流动站接收机进行设置A,如果手簿设置了基站，点击屏幕左下角的黄色闪电符号，连接流动站―>点击并按住“RTK流动站”弹出流动站设置对话框―>选择截止高度角―>选择测量到“Bottom of Epoch 25 Reciver mount”(接收机底部) ―>RTK格式选择“CMR+”―>根据需要设置在一个点上的测量时间（一般地形点用5秒，控制点用15秒）―>在自动停止前的方块内打勾（表示测量时间到了会自动保存，否则需要手动保存）―>增加设置为1（表示点名的自动增加步长为1，可根据自己需要设定）―>点击“FRQ”（频率）查看流动站电台频率是否与基站电台频率一致，如果不一致，改成基站电台频率―>点击对勾确定―>再点击对勾确定，返回到连接设备界面。
天线检测方案
天线检测方案天线是通信领域中的重要组成部分，通过接收和发送无线电波来实现信号的传输。
为了确保天线的正常工作和性能，需要进行天线检测和测试。
本文将介绍一种天线检测方案，用于评估天线的性能和质量。
一、背景介绍天线检测是在天线制造和安装过程中的必要环节，可以通过测试和评估天线的工作频率范围、增益、辐射方向性、回波损耗等参数。
准确的天线检测可以提高通信质量和系统性能，避免因天线故障而导致的通信中断或无法正常工作的情况。
二、天线检测方案1. 测试设备准备在进行天线检测时，需要准备一些专业的测试设备，包括频谱分析仪、天线分析仪、信号发生器等。
这些设备可以对天线的频率响应、驻波比、辐射效率等性能进行准确测量。
2. 检测项目和方法根据天线的特性和需求，可以制定相应的检测项目和方法。
下面是一些常见的天线检测项目和对应的检测方法：- 频率范围和带宽使用频谱分析仪或信号发生器逐步改变频率，记录天线的频率响应曲线。
根据测试结果，可以确定天线的频率范围和带宽。
- 增益和辐射方向性通过天线分析仪进行增益和辐射方向性的测量。
该测量可以提供天线的辐射特性，并根据需要进行调整。
- 回波损耗使用回波损耗测试仪测量天线的回波损耗。
回波损耗较大可能表示天线连接存在问题或天线本身存在故障。
3. 数据分析和评估通过测量得到的数据，可以进行进一步的分析和评估。
根据天线的设计要求和性能指标，判断天线性能是否符合要求。
如果不符合要求，需要对天线进行调整或更换。
三、天线检测的重要性天线是无线通信系统中的“耳朵”和“嘴巴”，直接影响到通信质量和系统性能。
良好的天线性能可以提供更强的信号接收和发送能力，增强通信覆盖范围和信号质量。
通过天线检测，可以保证天线的正常工作和性能，提高通信网络的可靠性和稳定性。
四、结论天线检测方案是确保天线正常工作和性能的重要手段。
通过测试设备的准备、检测项目和方法的制定，以及对测量数据的分析和评估，可以提高天线的质量和性能，保证通信系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家通信导航设备质检中心──基站天线测量方法Test specification of Base station antenna center1 增益、半功率波束宽度、前后比及交叉极化比的测量可以采用远场或近场等测试方法，本标准叙述最常用的远场测试方法。
The test has long distance and near distance for antenna gain,beam width front to back ratio amd polarization.2 增益测量 Gain test2.1测量框图见图1 test draws:图1天线增益测试框图 antenna gain testing draws2.2 测量条件 test qualification2.2.1被测天线具有相同的极化方式。
The antenna and source antenna is same polarization2.2.2被测天线与源天线之间测量距离应满足：式中：L ──源天线与被测天线距离m; there is distance of the antenna to source antennaD ──被测天线最尺寸m; there is max dimension of source antennaD ──源天线最大辐射尺寸m; there is max radiancy of the antennaλ──测试频率波长m 。
test frequency beam long2.2.3被测天线应安装于场强基本均匀的区域内，场强应预先用一个半波偶极天线的有效天线体积内进行检测，如果电场变化超过1.5dB ，则认为试验场是不可用的。
此外，增益基准天线在两个正交极化面上测得的场强差值小于1dB 。
The antenna under test should be placed within a constant field,and the field stremgth can first be measured within the magnetism field of the antenna under test. Should the electric field show fluctuations greater than 1.5dB, the test field should ge considered unsuitable. Moreover, the measured field stremgrhs of the horizontal amd vertical polarized components, s measured by the standard gain antenna, should mot differ by more than 1dB.2.2.4测量用信号发生器、接收机等测量设备和仪表应具有良好的稳定性、可靠性、动态范围和测量精度，以保证测量 数据的正确性。
测量用仪表应有计量合格证，并在校验周期内。
The signal generator,receiver and other equipment and meters used for testing should have high stability, reliability,measurement precision and wide dynamic range in order to guarantee data accuracy.Source antenna源天线 The antenna 隔离器 信号源发生器 L ≧ 2(D 2+d 2) λ (1)2.3测量步骤开始测量时，必须将被测天线和增益基准天线交替做水平和俯仰调整，以确保每一天线在水平和俯仰上的最佳指向，使其接收的功率电平为最大。
When beginning a measurement, it is importantto first perform azimuth and elevation adjustments on both thestandard gain antenna and the antenna under test, to ensure each day the same optimum azimuth and elevatin are used and maximum power is attained.测量步骤如下：A.增益基准天线与源天线对准，通过转接，使增益基准天线与接收机相连接，此时接收机接收功率为P1(dBm)﹔enchmark antenna and source antenna at the same level and testing antennaconnected with receiver the receiver oiwer power is P1(dBm)B.被测天线与源天线对准，通过转接，使被测天线与接收机相连，步接收机接收功率为P2(dBm);tested antenna and source antenna at the same level and testing antenna connected with receiver,the receiver power is P2(dBm)C.重复步骤A和B，(直至P1P2测量的重复性达至可以接受的程度)﹔Repeat step 1 and step 2D.被测天线某频率点的增益G按式2 计算:some frequency gain of testing antenna can becalculated as below formulaG=G0+(P2-P1)+N(dBm) (2)式中：G0－基准天线的增益(dBi) G0－benchmark antenna’s gainN－接收机输入端分别到被测天线和增益基准天线输出端通路衰耗的修正dB;N－the modified dB of access wasting that receiver input to testing antenna and benchmark antenna output respectivelyE.在一个频带内，至少测量高、中、低3个频率点。
At same frequency, at least test high, middle, low frequency3方向图圆度、前后比、交叉极化比的测量，direction drawing(full degree antenna), beam width, front to back ratio,actoss polarization measurement.3.1 测量示意图见图2。
Test draws of draw 23.2图2 天线方向圆度、半功率波束宽度、前后比、交叉极化比测量示意图Draw2: direction degree drawing, beam width, front to back ratio,across polarization measurement.3.3测量步骤test approach3.3.1被测天线垂直安装，并与源天线对准。
The antenna uprightness set p and aim at source antenna polarization3.3.2被测天线在测试转台作方位旋转，并把接收到的电平作为角度的函数记录下来，得天线水平面极化方向图F(θ)，记录天线水平半功率波束宽度θ1轴向最大接收电平P3，背向180°±30°范围内最大接收电平P4，全向最小接收电平P5﹔The antenna circumgyrate on the test table, and note the function of degree plluse for receiver, it is draws of polarization degree degree at horizontal plane F(θ), and note the beam widthθ1,receiver max P3 of axes direction, receiver max P4 of back direction 180°±30°area. Receiver min P5 of full direction.3.3.3保持被测天线于同极化最大接收电平位置，将源天线极化旋转90°，并微调极化使被测天线在该位置接收电平最小﹔Keep max receriver pluse of the polarization degree amtenna. Rotate 90°the source antenna, the antenna pluse min stay in the address of must be a little transform.3.3.4重复3.3.2的测试过程，得天线水平方向交叉极化方向图f (θ)，记录轴向接收电平P6，背向180°±30°范围内最大接收电平P7﹔Repeat 3.3.2 test process, it is draws of polarization degree at horizontal plane f(θ), receiver max P6 of axes direction, receiver max P7 of back direction 180°±30°area.3.3.5测试结果：全向天线：方向图圆度= ±( P3-P5) / 2 (3)Test result full direction antenna : direction degree draw = ±( P3-P5 ) / 2单极化天线：水平面半功率波束宽度为θ1Signal polarization antenna: horizontal beam width isθ1.前后比= P3-P4 (4)Front to back ratio: =P3-P4±45°双极化天线：水平面半功率波束宽度为θ1±45°degree antenna : horizontal beam width isθ1同极化前后比=P3-P4 (5)Same polarization fromnt to back ratio = P3-P4交叉极化前后比= P3-P7 (6)Across polarization front to back ratio = P3-P7天线前后比为同极化与交叉极化前后比中较差者Antenna tront to back ratio is difference of same polarization and across polarization轴向交叉极化比＝P3-P6 (7)±30°(或±60°)范围内交叉极化比= Min[F(θ)-f(θ)] (8)±30°(or±60°) across polarization inner area =Min [F(θ)-f(θ)](注：目前±45°双极化天线前后比仅测同极化前后比，交叉极化比仅测轴向极化比)(mark: now, testing ±45°degree antenna front to back ratio is only same polarization ,acrosspolarization is only test axes direction across polarization )3.3.6被测天线水平安装与源天线对准，重复3.3.2测试过程，可以得天线垂直面半功率角θ2The antenna aim at source anten of set up in plane, repeat 3.3.2 test process, it is beam degree θ2 ofantenna vertical plane.4天线电下倾角测量test of antenna down obliquity4.1测量条件满足2.2。
