材料本构模型是实现计算机数值模拟的前提条件之一，【关于计算机数值模拟技术的发展介绍】本论文所采用的有限元模拟软件DEFORM-3D进行材料的微观组织模拟介绍，DEFORM-3D 有限元软件是集成了原材料、成形、热处理和机加工为一体的软件，可用于分析各种塑性体积成形过程中金属流动以及材料的应力、应变和温度等物理场量的分布变化情况，同时提供了材料的流动、模具间的填充、成型过程的载荷量、模具所受应力、材料的纤维流向、成型过程的坯料形成、材料的韧性断裂以及金属微观组织结构等信息。

为了实现在金属成形工艺模拟过程中进行微观组织演化的定量预测，所使用的模拟软件必须有包含微观组织变化的本构模型和专门的微观组织演化分析模块。

当前国际上虽然有多个知名商业有限元软件流行，但是它们都不具备微观组织演化的预测功能;或者软件具有微观组织变化的本构模型，但仍需使用者输入材料的参数方可进行，而软件不提供材料的参数;故很多软件都淡化此微观组织演化分析模块。

庆幸的是多数商业软件都为二次开发设置了用户子程序功能，通过编制用户子程序就能实现对微观组织演化的预测功能。

用户自定义本构模型的输入方法在当今的科学研究方向中，新材料的开发占据了一个重要的角色。

不同的材料工作者开发了不同的新材料，得到了不同的本构模型，需要对这种新材料进行模拟，为了满足这种需求，DEFORM提供了两种用户自定义本构模型的输入方法：（1）以函数形式输入本构模型。

DEFORM提供了若干常用本构模型，如图4.6所示。

若用户的本构模型与系统提供的本构模型一致，则可直接输入其相关系数即可；若用户的本构模型在系统中不存在，则可通过二次开发编程的方式将用户的本构模型加入到DEFORM中，然后在图4.6中选择“User routine”并输入所调用的本构模型子程序的编号。

(2)以数据形式输入本构模型。

DEFORM还允许通过输入数据的方式来定义材料的塑性流动行为。

具体方法是根据材料的真应力一真应变曲线，取若干个数据点，逐个输入该材料在某个温度、某个变形速率和某个真应变下的真应力。

Deform详细教程

材料热物理性质
输入材料的热物理性质，如热导率、比热容、热膨胀系数等，以便在模拟过程中考虑温度对材料性能的影响。
材料失效准则
根据实际需要，选择适当的材料失效准则，如最大主应力准则、等效塑性应变准则等，并设置相应的失效参数。
边界条件设置
几何边界条件
定义模型的几何形状、尺寸和边界类型，如固定边界、自由边界、对称边界等。
04 Deform软件基本操作
用户界面介绍
主界面
包括菜单栏、工具栏、模型树、属性窗口等，提供全面的操作功能和视图展示。
图形界面
支持多种图形显示模式，如实体、网格、轮廓等，方便用户进行模型分析和后处理。
自定义界面
用户可根据个人习惯自定义界面布局，提高工作效率。
基本操作命令
鼠标操作
通过鼠标左键选择、拖拽、旋转等操作，实现模型的交互操作。
未来发展趋势预测
A
随着计算机技术的不断发展，有限元分析软件的计算能力和效率将不断提高，使得更大规模、更复杂的仿真分析成为可能。
人工智能、机器学习等技术的引入，将为有限元分析提供更强大的数据处理和挖掘能力，进一步提高分析的精度和效率。
B
C
多物理场耦合分析将成为未来发展的重要方向，Deform等软件将不断完善多物理场分析功能，满足更广泛的应用需求。
配置环境变量和启动软件
启动软件在完成安装和环境变量配置后，可以通过以下方式启动Deform软件 1. 点击桌面或开始菜单中的Deform图标。
配置环境变量和启动软件
2. 在命令行中输入Deform的可执行文件名并回车。
3. 如果设置了文件关联，可以直接双击与Deform关联的文件类型来启动软件并打开相应文件。

DEFORM基本操作指南

场试验成本;
2、提高模具设计效率,降低生产和材料成本;
3、缩短新产品得研究开发周期。
DEFORM-3DD就E是F一O套R基M于-工3D艺模简拟介系统得有限元
系统(FEM),专门设计用于分析各种金属成形过程中得三维(3D)流动,提供极有价值得工艺分析数据,及有关成形过程中得材料和温度得流动。
DEFORM-3D可以应用于金属成形得冷加工、热加工等工
UG软件建模完成后可以直接以、stl格式形式文件导出。
二、网格划分
DEFORM软件就是有限元系统(FEM),所以必须对所分析得工件进行网格划分。
在DEFORM-3D中,如果用其自身带得网格剖分程序,只能划分四面体单元,这主要就是为了考虑网格重划分时得方便和快捷。但就是她也接
收外部程序所生成得六面体(砖块)网格。网格划分可以控制网格得密度,使网格得数量进一步减少,但不至于在变形剧烈得部位产生严重得网格畸变。
二、导入毛坯几何文件
1、在前处理得物体操作窗口中点击按钮
(Geometry) ,然后再选
择
(Import Geometry),选择在CAD中或其她CAE软件
中得造型文件。(本例中选择安装目录下DEFORM3D\V6、1\Labs得
Block_Billet、STL。)
2、在DEFORM3D v6、1得版
温度得方式为在物体窗口中选中物体Workpiece,点击General按钮,然
后点击按钮
在弹出得输入物体温度窗口中,输入所需
温度。)
七、设置材料
对于那些非刚性材料和考虑传热影响得刚体(Rigid)材料, 必须按需要设置材料得属性。
1、在物体列表窗口中选择Workpiec
2、在前处理控制窗口中,点击

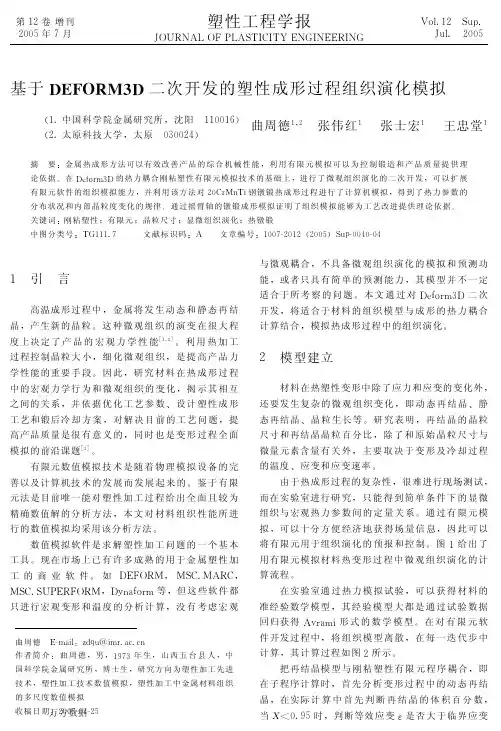

基于DEFORM3D二次开发的塑性成形过程组织演化模拟

与微观耦合 ! 不具备微观组织演化的模拟和预测功
!! 引 ! 言
高温成形过程中 ! 金属将发生动态和静态再结晶 ! 产生新的晶粒 " 这种微观组织的演变在很大程度上决定了产品的宏观力学性能
’ !! "(
能 ! 或者只具有简单的预测能力 ! 其模型并不一定适合于所考察的问题 " 本文通过对 ] C _ 7 > ? O ] 二次开发 ! 将适合于材料的组织模型与成形的热力耦合计算结合 ! 模拟热成形过程中的组织演化 "
"利用热加工
" -! 如果等效应变大于临界应变 " 则开始计算动态再结晶过程 # 当动态再结晶分数 F ## 9 W $ 时"则直
接转为晶粒长大的有关计算 ! 把静态再结晶模型与热传导有限元耦合 " 可以分析卸载后的静态再结晶 ! ] C _ 7 > ? O ] 是由 / 0 2 公司开发的一个体积成形有限元工艺模拟专用商业软件 " 其用户定义子程序的代码储存在 M C _＿ : Z > 9 _中 " 有限元主程序通过调用该文件中的子程序 " 可以计算出用户自定义变量的值 ! 所以关键问题在于该子程序的编写 ! 其中 ( / )P/ E 子程序包含了有限元计算中所有的变量 ! 通过这个用户子程序 " 可以修改所有这些变量 ! 该子程序申明如下 $ / ( R ) ’(0 1 * 4 % ( / )P/ E ) F" ] ) F" () F" 0 4P." ] 0 S 万方数据 " " " " " P. ) F + ) F R 4 / 0 / 4 4 . / 0 4 . /"

Deform-3d热处理模拟操作全解

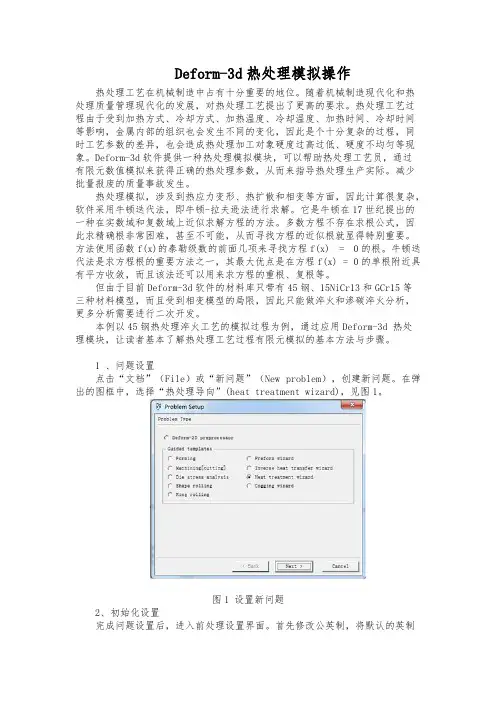

Deform-3d热处理模拟操作热处理工艺在机械制造中占有十分重要的地位。

随着机械制造现代化和热处理质量管理现代化的发展，对热处理工艺提出了更高的要求。

热处理工艺过程由于受到加热方式、冷却方式、加热温度、冷却温度、加热时间、冷却时间等影响，金属内部的组织也会发生不同的变化，因此是个十分复杂的过程，同时工艺参数的差异，也会造成热处理加工对象硬度过高过低、硬度不均匀等现象。

Deform-3d软件提供一种热处理模拟模块，可以帮助热处理工艺员，通过有限元数值模拟来获得正确的热处理参数，从而来指导热处理生产实际。

减少批量报废的质量事故发生。

热处理模拟，涉及到热应力变形、热扩散和相变等方面，因此计算很复杂，软件采用牛顿迭代法，即牛顿-拉夫逊法进行求解。

它是牛顿在17世纪提出的一种在实数域和复数域上近似求解方程的方法。

多数方程不存在求根公式，因此求精确根非常困难，甚至不可能，从而寻找方程的近似根就显得特别重要。

方法使用函数f(x)的泰勒级数的前面几项来寻找方程f(x) = 0的根。

牛顿迭代法是求方程根的重要方法之一，其最大优点是在方程f(x) = 0的单根附近具有平方收敛，而且该法还可以用来求方程的重根、复根等。

但由于目前Deform-3d软件的材料库只带有45钢、15NiCr13和GCr15等三种材料模型，而且受到相变模型的局限，因此只能做淬火和渗碳淬火分析，更多分析需要进行二次开发。

本例以45钢热处理淬火工艺的模拟过程为例，通过应用Deform-3d 热处理模块，让读者基本了解热处理工艺过程有限元模拟的基本方法与步骤。

1 、问题设置点击“文档”（File）或“新问题”（New problem），创建新问题。

在弹出的图框中，选择“热处理导向”(heat treatment wizard)，见图1。

sgniht图1 设置新问题2、初始化设置完成问题设置后，进入前处理设置界面。

首先修改公英制，将默认的英制t h i ng si nt he i rb ei n ga re go od fo rs （English ）修改成公制（SI ），同时选中“形变”（Deformation ）、“扩散”(Diffusion)和“相变”(Phase transformation)，见图2。

deform2D手册_下

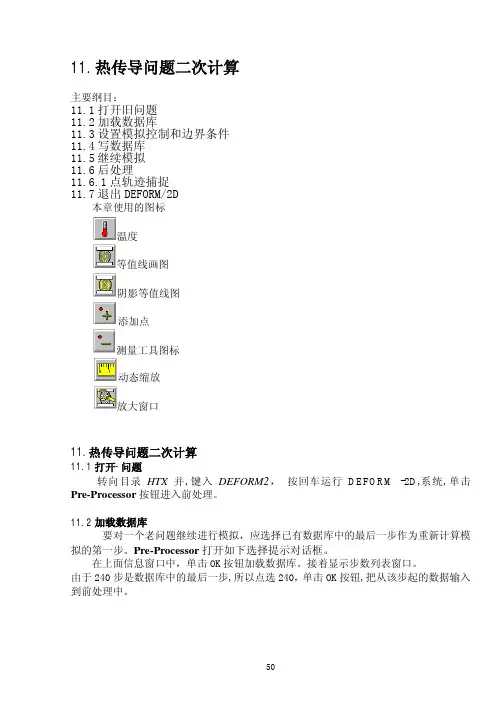

11.热传导问题二次计算主要纲目：11.1打开旧问题11.2加载数据库11.3设置模拟控制和边界条件11.4写数据库11.5继续模拟11.6后处理11.6.1点轨迹捕捉11.7退出DEFORM/2D本章使用的图标阴影等值线图测量工具图标放大窗口11.热传导问题二次计算11.1打开-问题转向目录HTX并,键入DEFORM2，按回车运行DEFORM -2D,系统,单击Pre-Processor按钮进入前处理。
