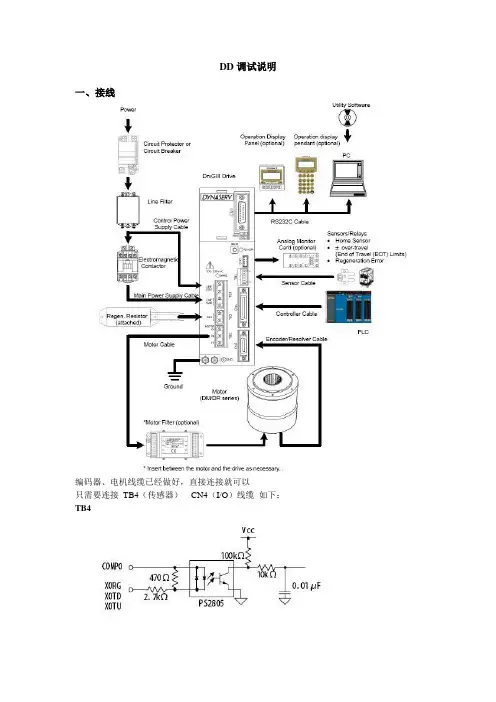

NSK DD马达调试心得
DD马达调试说明2
DD调试说明一、接线
编码器、电机线缆已经做好，直接连接就可以
只需要连接TB4（传感器）CN4（I/O）线缆如下：TB4
CN4 DI为输入、DO为输出
二、Auto tunning
接线完成后做Auto tunning
Autotunning 完成之后电机regist
三、Table制作
1.+90degree
在terminal 里检查#112是多少（#112 回车）507904
举例设定table000 为正向转动90度
relative position 输入#112 的1/4 就是90度select velocity 可以进行速度设定
设定完成后点击右上角regist
同样设定relative position 为负#112 的1/4 就是负90度假设-90度是table001 设定2 homing 设table002 是homing
#56 可以设定homing结束后走偏移量是多少
归原点之后监控#371参数
不要servo-off 运行其它的INS positiontable，直到实际需要的位置，按照#371的值设定#56. 这样归原点之后就会走偏移到#56设定的值。
四、I/O设定
正向旋转90度、反向旋转90度homing 2个点可以进行编码
需要输入点：servo-on、start、abort、IN_CODE0、IN_CODE1、error-set
对应输入点0-5，接线19-24
输出点：定位完成信号: POSISIONING。

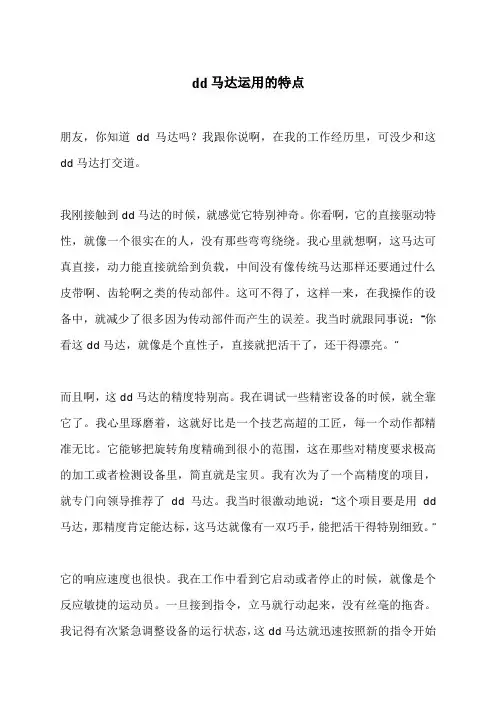

dd马达运用的特点
dd马达运用的特点朋友，你知道dd马达吗？我跟你说啊，在我的工作经历里，可没少和这dd马达打交道。
我刚接触到dd马达的时候，就感觉它特别神奇。
你看啊，它的直接驱动特性，就像一个很实在的人，没有那些弯弯绕绕。
我心里就想啊，这马达可真直接，动力能直接就给到负载，中间没有像传统马达那样还要通过什么皮带啊、齿轮啊之类的传动部件。
这可不得了，这样一来，在我操作的设备中，就减少了很多因为传动部件而产生的误差。
我当时就跟同事说：“你看这dd马达，就像是个直性子，直接就把活干了，还干得漂亮。
”而且啊，这dd马达的精度特别高。
我在调试一些精密设备的时候，就全靠它了。
我心里琢磨着，这就好比是一个技艺高超的工匠，每一个动作都精准无比。
它能够把旋转角度精确到很小的范围，这在那些对精度要求极高的加工或者检测设备里，简直就是宝贝。
我有次为了一个高精度的项目，就专门向领导推荐了dd马达。
我当时很激动地说：“这个项目要是用dd 马达，那精度肯定能达标，这马达就像有一双巧手，能把活干得特别细致。
”它的响应速度也很快。
我在工作中看到它启动或者停止的时候，就像是个反应敏捷的运动员。
一旦接到指令，立马就行动起来，没有丝毫的拖沓。
我记得有次紧急调整设备的运行状态，这dd马达就迅速按照新的指令开始工作，我就暗自感叹，这马达可真靠谱啊，关键时刻不掉链子。
还有啊，这dd马达的结构很紧凑。
我在布置设备内部空间的时候就发现了这个优点。
它就像一个很会节省空间的小能手，占的地方不大，但是功能却很强大。
我在心里把它比作一个多功能的小盒子，虽然不大，但是里面装的都是有用的东西。
这在那些对设备空间有限制的地方，就特别实用。
我和其他工程师聊天的时候就说：“这dd马达啊，虽然小，但是本事可不小，在这小空间里发挥着大作用呢。
”。
dd马达基点 -回复
dd马达基点-回复什么是DD马达基点，以及它的特点和应用。
一、什么是DD马达基点？DD马达基点是指直流无刷电机驱动系统中的一种重要控制策略。
DD 马达基点可以理解为直流无刷电机的“起点”，即电机的负载变化时，电机控制系统通过反馈调整电机的基点位置，使得电机以最佳的运行状态工作。
二、DD马达基点的特点：1. 稳定性高：DD马达基点控制策略能够根据电机负载的变化实时调整基点位置，保持电机运行的稳定性。
2. 快速响应：DD马达基点控制策略具有较快的响应时间，能够迅速适应负载的变化。
3. 高效能：通过准确地调整基点位置，DD马达基点控制策略能够使电机在工作过程中更加高效，降低能量损耗。
4. 精准度高：DD马达基点控制策略可以实现对电机基点位置的精确控制，提高电机的运行精度。
三、DD马达基点的应用：1. 机械设备：DD马达基点控制策略在机械设备中得到广泛应用。
例如，工业机器人需要根据负载的变化来调整电机基点位置，以保证机器人的准确度和运行稳定性。
2. 汽车行业：DD马达基点控制策略在汽车行业也有重要应用，尤其是在电动汽车领域。
通过根据车速和负载变化来调整电机基点位置，可以提高电动汽车的动力性能和能量利用效率。
3. 空调和风扇：在家庭和商业环境中的空调和风扇等电器中，DD马达基点控制策略可以根据室内温度和风速要求等因素，调整电机基点位置，实现高效节能运行。
4. 医疗设备：在高精度医疗设备中，如手术机器人和病床等，DD马达基点控制策略能够实现对电机位置的精确控制，提高设备运行的稳定性和准确度。
总结：DD马达基点是直流无刷电机控制系统中的一种重要控制策略。
它具有稳定性高、快速响应、高效能和精准度高等特点。
在机械设备、汽车行业、家电、医疗设备等领域得到广泛应用，为电机的高效、稳定和准确运行提供支持。
随着技术的不断进步和应用的拓展，DD马达基点控制策略将在更多领域发挥重要作用。
NSKDD马达调试心得
NSKDD马达调试心得（一）：通讯软件（151）本节描述怎么通过WINDOWS的超级终端通讯软件存储ESB驱动器参数，超级终端通讯软件是WINDOWS的标准配置软件。
超级终端设置1）启动超级终端[开始]----[程序]----[附件]----[超级终端]2）“连接设定”对话框出现设定连接的名字和图标，按“OK“按钮3）“拨号“对话框出现在“连接种类“选择“直接连接到串口“，按“OK“按钮4）“串口属性“对话框出现按照下面的表格输入，按“OK“按钮5）选择菜单“文件”----“属性”“XXXX属性”对话框出现[XXXX]是在连接设定步骤里申明的名字。
6）结束超级终端“要保存会话吗？”对话框出现。
按下“是”按钮存储会话，以后使用此会话与ESA驱动器进行通讯。
（二）：通讯线驱动器(MALE)电脑（三）：参数设置与更改A：连接将通讯线连接好，打开电脑的通讯软件，然后给伺服驱动器加上电源。
此时通讯软件会显示如下字样：NSK MEGATORQUEMSIA50 _XXXXEXXXXXXXXXXBM1AS0 OK AX01 OK AX1#2 OK AX2:如果连接不正确，以上的信息不会显示。
只有最后的冒号出现，才有可能进行参数的设置与更改。
B：参数内容设置(60)1：SI 初始化伺服参数。
(1)MO回车；(2)密码：/NSK ON 回车；(3)SI/AL 回车执行此参数时候，不能加SVON于伺服驱动器。
否则会出现“SI INHIBITED”（SI禁止）字样。
2、如果首次上电出现报警信息，请改动参数如下(51)PI0回车，将其中AB1改为AB0，其意义为：EMST急停变为“正常为常开”方式；（226）PI2回车，将其中AB1改为AB0，其意义为：OTP正向限位信号变为“正常为常开”方式；PI3回车，将其中AB1改为AB0，其意义为：OTM反向限位信号变为“正常为常开”方式； FW-100,将FW-1改为FW-100, 其意义为：运动到位信号IPOS是CFIN方式，最小OPEN时间为100ms(而不是默认FW-1所设定的1ms)；(100) * DI0，CW为正方向转动，改为DI1，CCW为正方向转动；（122）3：AT 自动调整（此旋转平台负载较大，不适用自动调整参数）(1)加上SVON信号SV 回车(2)确认伺服驱动器的LED指示灯显示于正常状态。
一看就会的电子齿轮比解说
A
11
松下390参数截图
附件
A
12
松下390参数截图
A
13
松下390参数截图
A
14
松下390参数截图
A
15
松下390参数截图
A
16
A
7
更改电子齿轮比设定可以解决问题
6553600 / 2 = 3276800 < 4000000
所以将控制器参数“位置反馈解析度”设定为原来的一半 98304是可以让DD马达的转速达到2000r/m的。
但前述等式中“反馈至驱动器脉冲数”为196608
所以：
指令脉冲输入 = 有效指令脉冲
98304
Pr010 Pr009
=
反馈至驱动器脉冲数
Pr011
= 驱动器反馈输出脉冲数
Pr503
同时，上图的“指令脉冲输入 ”由控制器的“位置反馈解析度” 的数据决定，控制器的“位置反馈解析度”参数表示每一圈控制器要发送 和接收的脉冲数量。由我们接线的方式，“驱动器反馈输出脉冲数”就是 控制器接收到的反馈脉冲数。
A
9
DD马达能完整旋转一圈后，对于其PID性能及 加减速性能还需调节。
启动DD马达旋转会报错跟随误差过大，采集 曲线图如下：
A
10
会发现在加速过程中会出现较大位置偏差，而其 扭力并无明显异常，判断其加速过程中扭力不足，即最 大电流太低，Pr907增大，可以顺利启动。
调节PID
调节PID主要调节
PR004、PR100 、PR101 、PR102 、PR104、 、PR110 （参考附件）
一、指令脉冲数量与反馈脉冲数量说明 DD马达码盘齿轮数量为384个，分割器分割倍率为512，
关于NSK系列DD马达控制时序小论

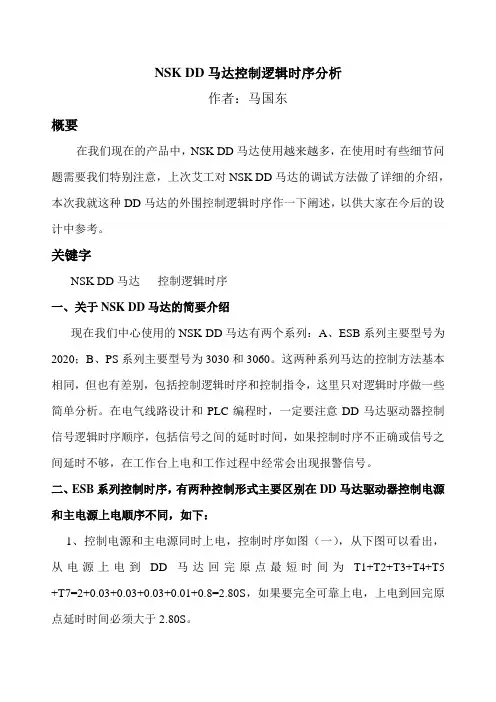

NSK DD马达控制逻辑时序分析作者：马国东概要在我们现在的产品中，NSK DD马达使用越来越多，在使用时有些细节问题需要我们特别注意，上次艾工对NSK DD马达的调试方法做了详细的介绍，本次我就这种DD马达的外围控制逻辑时序作一下阐述，以供大家在今后的设计中参考。
关键字NSK DD马达控制逻辑时序一、关于NSK DD马达的简要介绍现在我们中心使用的NSK DD马达有两个系列：A、ESB系列主要型号为2020；B、PS系列主要型号为3030和3060。
这两种系列马达的控制方法基本相同，但也有差别，包括控制逻辑时序和控制指令，这里只对逻辑时序做一些简单分析。
在电气线路设计和PLC编程时，一定要注意DD马达驱动器控制信号逻辑时序顺序，包括信号之间的延时时间，如果控制时序不正确或信号之间延时不够，在工作台上电和工作过程中经常会出现报警信号。
二、ESB系列控制时序，有两种控制形式主要区别在DD马达驱动器控制电源和主电源上电顺序不同，如下：1、控制电源和主电源同时上电，控制时序如图（一），从下图可以看出，从电源上电到DD马达回完原点最短时间为T1+T2+T3+T4+T5 +T7=2+0.03+0.03+0.03+0.01+0.8=2.80S，如果要完全可靠上电，上电到回完原点延时时间必须大于2.80S。
回原点操作和度旋转操作图（一）ESB系列控制电源和主电源同时上电控制时序图2、控制电源提前主电源上电，控制时序如图（二），从下图可以看出，主电源上电到DD马达回完原点所需的最短时间为T1+T2+T3+T4+T5 +T7=1+0.03+0.03+0.03+0.01+0.8=1.80S，如果要实现完全可靠控制时，实际上电到回完原点延时时间必须大于1.80S，现在我们采用的是这种控制方式，在PLC程序控制这个时间为2S，如果从控制电源上电到回完原点估计也要在3s 左右，控制电源提前主电源多长时间没有明确的规定。
