电力系统振荡
电力系统振荡的概念
电力系统振荡的概念电力系统振荡是指电力系统中的电压、电流、功率等参数出现周期性的波动或振动现象。
振荡是电力系统中常见的一种运行状态，但过大的振荡会引发电力系统的故障，甚至导致系统崩溃。
电力系统振荡有多种形式，包括频率振荡、电压振荡和功率振荡等。
频率振荡是指电力系统中发电机的输出频率不稳定或波动较大的情况，通常以发电机转速的变化为表现。
电力系统的频率通常为50Hz 或60Hz，频率振荡会造成电力系统中的各种设备无法正常工作，甚至引发冲突干扰。
电压振荡是指电力系统中电压参数的周期性波动。
电力系统中的电压通常需要稳定在一定的范围内，过大或过小的电压振荡都会对电力系统中的设备产生不利影响。
电压振荡可能是由于电源不稳定、负载变化或电力系统故障等原因引起的。
功率振荡是指电力系统中功率参数的周期性波动现象。
功率振荡通常由于电力系统中的负荷变化、电源波动或系统故障等原因引起。
功率振荡会导致系统中的功率不平衡，影响电力系统的稳定运行。
电力系统振荡的产生原因多种多样，包括负荷变化、电源不稳定、电力系统的故障和控制系统的误操作等。
负荷变化是导致频率振荡、电压振荡和功率振荡的主要原因之一。
当电力系统的负荷突然变化，例如大型电动机启动或停止，会导致发电机输出的电能和系统负荷之间的不平衡，进而引发振荡现象。
电源不稳定也是电力系统振荡的重要原因之一。
电力系统的电源包括各种发电机和电网之间的互联互通，当电源发生故障或运行不稳定时，会导致系统中的电压和功率参数的波动和振荡。
电力系统的故障也会引发振荡现象。
例如，当电力系统的某个设备发生短路或故障的时候，会导致电能的分布不均，进而引发电力系统的振荡现象。
控制系统的误操作也可能导致电力系统的振荡。
例如，自动调压器的设置不当或调节过程中的误操作可能导致电力系统中的电压发生波动，从而引发电力系统的振荡。
电力系统振荡带来的风险主要有两个方面。
一方面，振荡会导致电力系统中的设备无法正常工作，影响电力供应的连续性和稳定性，给用户带来不便和损失。
电力系统低频振荡的原因
电力系统低频振荡的原因引言电力系统是现代社会不可或缺的基础设施，它为我们提供了稳定的电能供应。
然而，有时候电力系统会出现低频振荡问题，给系统的稳定运行带来困扰。
本文将探讨电力系统低频振荡的原因，以及可能导致这些振荡的因素。
低频振荡概述低频振荡是指电力系统中频率较低的周期性波动。
一般情况下，电力系统的标准工作频率为50Hz或60Hz，而低频振荡往往发生在0.1Hz到1Hz范围内。
这种振荡可能导致电网不稳定、设备损坏甚至停电。
常见原因动力系统负载变化动力系统负载变化是引起低频振荡的常见原因之一。
当负载突然增加或减少时，会导致发电机和负载之间的失衡，从而引起低频振荡。
这种失衡可能是由于大型工业设备启动或停止、大规模用电设备切换等原因引起的。
发电机调节不当发电机是电力系统的核心组成部分，它负责将机械能转换为电能。
发电机调节不当可能导致低频振荡。
如果发电机的调节系统响应缓慢或不灵敏，就会导致频率波动，从而引起低频振荡。
线路参数变化电力系统中的线路参数变化也可能导致低频振荡。
线路的阻抗、电感和电容等参数会受到温度、湿度和环境条件等因素的影响而发生变化。
这些变化可能导致系统的谐振现象，从而引起低频振荡。
控制系统故障控制系统是保持电力系统稳定运行的关键组成部分。
控制系统故障可能导致低频振荡。
自动发电机控制器（AVR）故障可能导致发电机输出功率不稳定，从而引起低频振荡。
高压直流输电系统干扰高压直流输电系统在长距离输送大功率时具有优势，但它也可能对交流输电网产生干扰。
由于高压直流输电系统的存在，可能会引起电力系统中的低频振荡。
振荡的影响低频振荡对电力系统的影响是严重的。
它可能导致设备损坏，包括发电机、变压器和开关设备等。
低频振荡可能导致电网不稳定，从而引起停电和能源供应中断。
低频振荡还可能对用户造成经济损失，并对社会生活产生负面影响。
预防和控制为了预防和控制低频振荡问题，需要采取一系列措施。
应确保发电机和负载之间的平衡。

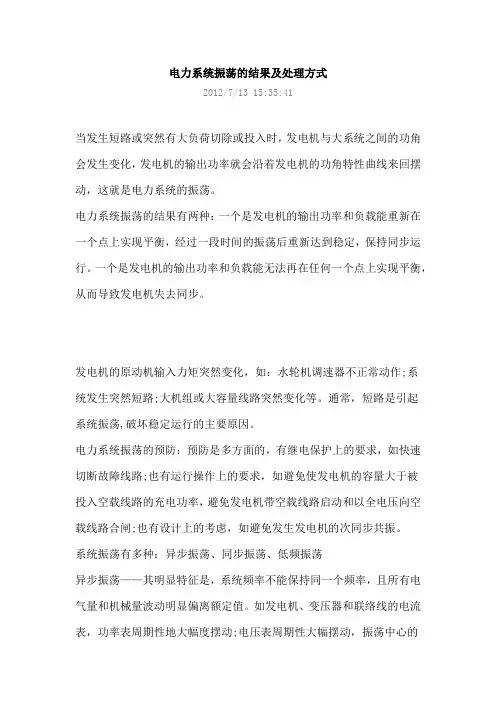

电力系统振荡的结果及处理方式
电力系统振荡的结果及处理方式2012/7/13 15:35:41当发生短路或突然有大负荷切除或投入时，发电机与大系统之间的功角会发生变化，发电机的输出功率就会沿着发电机的功角特性曲线来回摆动，这就是电力系统的振荡。
电力系统振荡的结果有两种：一个是发电机的输出功率和负载能重新在一个点上实现平衡，经过一段时间的振荡后重新达到稳定，保持同步运行。
一个是发电机的输出功率和负载能无法再在任何一个点上实现平衡，从而导致发电机失去同步。
发电机的原动机输入力矩突然变化，如：水轮机调速器不正常动作;系统发生突然短路;大机组或大容量线路突然变化等。
通常，短路是引起系统振荡,破坏稳定运行的主要原因。
电力系统振荡的预防：预防是多方面的，有继电保护上的要求，如快速切断故障线路;也有运行操作上的要求，如避免使发电机的容量大于被投入空载线路的充电功率，避免发电机带空载线路启动和以全电压向空载线路合闸;也有设计上的考虑，如避免发生发电机的次同步共振。
系统振荡有多种：异步振荡、同步振荡、低频振荡异步振荡——其明显特征是，系统频率不能保持同一个频率，且所有电气量和机械量波动明显偏离额定值。
如发电机、变压器和联络线的电流表，功率表周期性地大幅度摆动;电压表周期性大幅摆动，振荡中心的电压摆动最大，并周期性地降到接近于零;失步的发电厂间的联络的输送功率往复摆动;送端系统频率升高，受端系统的频率降低并有摆动。
引起电力系统异步振荡的主要原因：1、输电线路输送功率超过极限值造成静态稳定破坏;2、电网发生短路故障,切除大容量的发电、输电或变电设备,负荷瞬间发生较大突变等造成电力系统暂态稳定破坏;3、环状系统(或并列双回线)突然开环,使两部分系统联系阻抗突然增大,引启动稳定破坏而失去同步;4、大容量机组跳闸或失磁,使系统联络线负荷增大或使系统电压严重下降,造成联络线稳定极限降低,易引起稳定破坏;5、电源间非同步合闸未能拖入同步。
异步系统振荡的一般现象：(1)发电机，变压器，线路的电压，电流及功率周期性的剧烈摆动，发电机和变压器发出有节奏的轰鸣声。
电力系统振荡原因、现象、处理分析
分析时间
2006 年 7 月 31 日
分析地点
学习室
分析专业
电气检修队继电保护班Fra bibliotek分析种类岗位分析
参加人员
队长、专工、保护班人员
分析题目
电力系统振荡原因、现象、处理分析
分析内容 一、 提出问题：
2006 年 6 月 1 日、2006 年 6 月 25 日和 2006 年 7 月 1 日由于系统内故障而发生三次系 统振荡，我厂均有不同程度的反应，前两次我厂只有冲击现象，特别是 2006 年 7 月 1 日华 北与华中解网造成的系统振荡，我厂振荡现象明显，220KV、500KV 系统和各发电机反应 强烈，均出现振荡现象。 二、 原因分析：
7、 系统振荡时振荡解列装置动作的现象及处理： （1） 现象：“振荡解列装置 I 动作”、“振荡解列装置 II 动作”光字亮。丰万 I、 II 线跳闸，线路潮流回零，跳闸开关 5051、5053、5061、5063 红灯灭，绿 灯闪光。蒙西网与华北网解网，内 蒙西部网频率增大后又 降低，机组转速 升高。故障录波器动作，高周切机 装置动作，安全自动装 置动作。高周切 机第一轮、安全自动装置动作，#6F—B 组出口开关 5041、5042 跳闸，机 组负荷降至 10MW 左右。高周切机第二轮切#4 机组，#6、#4 机组自带厂用 电运行，锅炉投油维持基本燃烧，汽机手动维持转速在 3000rpm 附近。未 被切的机组在一次调频的作用下， 调门自动关回部分，有 功负荷不同程度 下降，可能出现多台炉同时投油助燃，炉前燃油压力降低。 （2） 处理：网控值班员将保护、高周切机、振荡解列装置动作情况、系统电压、 潮流、周波波动、摆动、系统冲击情况及一次设备检查情况汇报值长。如有 故障设备，应进行隔离，并及时汇报；网控人员应立即通知切机单元跳闸原 因，单元电气值班员通知机、炉专业人员；立即调整发电机端电压，暂时维 持厂用电自代，待令将发电机同期并网。如果汽轮机不能维持 3000rpm 运行， 厂用电不能维持自带，视高备变正常，应采用瞬停切换厂用电的方法切换。 配合机炉作好其它准备工作，待系统振荡平息后，待令将发电机并入电网； 由于蒙西网与华北网解列，我厂负责蒙西网调频任务，指令#2 机组为调频 机组，其他各机按值长令调整负荷。频率允许范围 50±0.5HZ，机组转速变 化范围 2970---3030rpm，当蒙西网与华北主网并列时，频率允许范围 50± 0.2HZ。当蒙西网与华北主网电压、频率偏差较大时，要及时汇报调度予以 调整，直到符合条件再进行同期并列。按调度令逐步进行，具备联网条件应 采用自动准同期装置进行并网。

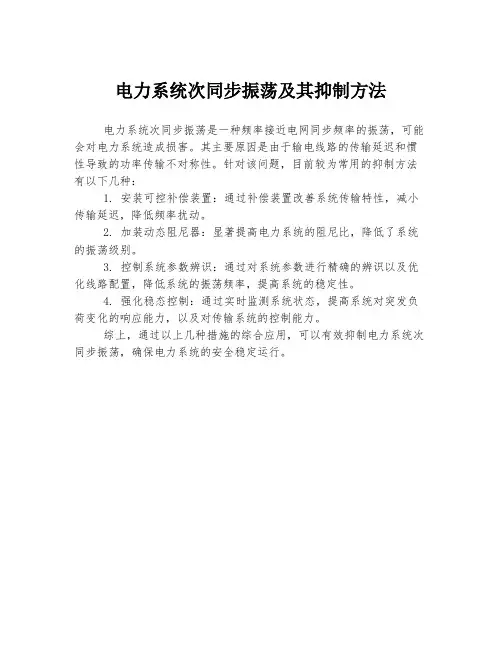

电力系统次同步振荡及其抑制方法
电力系统次同步振荡及其抑制方法
电力系统次同步振荡是一种频率接近电网同步频率的振荡，可能会对电力系统造成损害。
其主要原因是由于输电线路的传输延迟和惯性导致的功率传输不对称性。
针对该问题，目前较为常用的抑制方法有以下几种：
1. 安装可控补偿装置：通过补偿装置改善系统传输特性，减小传输延迟，降低频率扰动。
2. 加装动态阻尼器：显著提高电力系统的阻尼比，降低了系统的振荡级别。
3. 控制系统参数辨识：通过对系统参数进行精确的辨识以及优化线路配置，降低系统的振荡频率，提高系统的稳定性。
4. 强化稳态控制：通过实时监测系统状态，提高系统对突发负荷变化的响应能力，以及对传输系统的控制能力。
综上，通过以上几种措施的综合应用，可以有效抑制电力系统次同步振荡，确保电力系统的安全稳定运行。

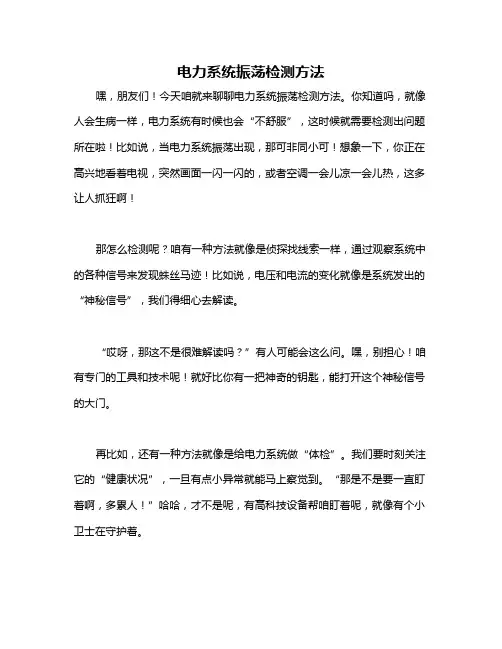

电力系统振荡检测方法
电力系统振荡检测方法
嘿，朋友们！今天咱就来聊聊电力系统振荡检测方法。
你知道吗，就像人会生病一样，电力系统有时候也会“不舒服”，这时候就需要检测出问题所在啦！比如说，当电力系统振荡出现，那可非同小可！想象一下，你正在高兴地看着电视，突然画面一闪一闪的，或者空调一会儿凉一会儿热，这多让人抓狂啊！
那怎么检测呢？咱有一种方法就像是侦探找线索一样，通过观察系统中的各种信号来发现蛛丝马迹！比如说，电压和电流的变化就像是系统发出的“神秘信号”，我们得细心去解读。
“哎呀，那这不是很难解读吗？”有人可能会这么问。
嘿，别担心！咱有专门的工具和技术呢！就好比你有一把神奇的钥匙，能打开这个神秘信号的大门。
再比如，还有一种方法就像是给电力系统做“体检”。
我们要时刻关注它的“健康状况”，一旦有点小异常就能马上察觉到。
“那是不是要一直盯着啊，多累人！”哈哈，才不是呢，有高科技设备帮咱盯着呢，就像有个小卫士在守护着。
还有啊，还有通过对比正常情况和异常情况来发现问题的方法呢，这就像是把两个东西放一起比较，一下子就能看出差别在哪里。
总之，电力系统振荡检测方法多种多样，每一种都有它独特的作用和价值。
我们得认真对待，不能马虎，因为这可关系到我们大家的用电安全和稳定啊！我觉得这些检测方法都非常重要，能让我们及时发现并解决电力系统可能出现的问题，保障我们的生活不受影响！所以，让我们一起重视起来吧！。
电力系统振荡原理
电力系统振荡原理电力系统振荡原理是指电力系统中的电压、电流或功率出现周期性的震荡现象。
振荡是由于系统中的能量在不同的元件间以一定的频率和幅值进行交换引起的。
电力系统振荡的主要原因可以归结为以下几个方面：1. 电源失稳：电力系统中的电源不稳定会引起系统振荡。
这可能是由于电压波动、频率偏移或相位不稳定造成的。
当电源失去稳定性时，系统中的元件会受到电压、电流或功率的交换影响。
2. 负载变化：电力系统中负载的突变或变化也会引起振荡现象。
当负载突然增加或减少时，电流和功率的变化会导致系统的震荡。
3. 阻抗不匹配：电力系统中的阻抗不匹配也是引起振荡的原因之一。
当系统中的阻抗不匹配时，电流和功率会在不同的元件间交换，从而引起振荡。
4. 回馈机制：在电力系统中，存在一些可能会导致振荡的回馈机制。
例如，当系统中的元件反馈信号相位和振幅不同于输入信号时，可能会产生振荡现象。
为了抑制电力系统的振荡，需要采取一些措施：1. 调整电源稳定性：应确保电力系统的电源稳定和可靠。
可以采取稳压、降频或相位校正等方法，以减少电源对系统振荡的影响。
2. 负载平衡：应合理规划和管理负载，避免负载突变或过大的变化。
可以通过负载调整、负载均衡等方法来控制负载的变化。
3. 匹配阻抗：需要确保系统中的元件阻抗匹配，以减少由于阻抗不匹配引起的振荡。
4. 引入稳定回馈：可以通过引入稳定的反馈机制来抑制系统的振荡。
例如，采用PID控制器、频率补偿器等来实现稳定的回馈控制。
综上所述，电力系统振荡是由于电源失稳、负载变化、阻抗不匹配和回馈机制等因素引起的。
为了抑制振荡，需要调整电源稳定性、平衡负载、匹配阻抗和引入合适的稳定回馈机制。
这些措施可以提高电力系统的稳定性和可靠性。
《电力系统振荡》课件
利用神经网络、模糊逻辑等人工智能技术对电力系统进行实时监测和 调整，实现快速响应和精确控制。
广域控制策略
通过采集全系统的信息，进行全局优化和控制，实现快速、准确的抑 制振荡。
实际应用案例
某地区电网的PSS应用
在某地区电网中，通过安装PSS装置，有效抑制了系统中的低频振荡，提高了电网的稳定 性。
制定相关标准和规范，推动研究成果的推广和应用，提高电力系 统的安全性和稳定性。
国际合作与交流
加强国际合作与交流，引进国外先进技术和管理经验，共同应对 全球能源挑战。
THANKS
感谢您的观看
频率变化检测
通过监测电力系统中频率 1
的变化，判断是否存在振 荡现象。
波形畸变检测
4
通过分析电力系统的波形 畸变，判断是否存在振荡 。
阻抗变化检测
2
通过分析电力系统的阻抗
变化，判断是否存在振荡
。
电压波动检测
3 通过监测电力系统的电压
波动，判断是否存在振荡 。
定位技术
信号注入法
在电力系统中注入特定信号，通 过监测信号的变化来判断振荡源 的位置。
计算机科学与工程
将计算机科学与工程应用于电力系统振荡的研究 中，提高数据处理和分析能力。
环境科学与工程
将环境科学与工程与电力系统振荡研究相结合， 探索绿色、可持续的能源解决方案。
实际应用与推广
示范工程与实验验证
建设示范工程，对新技术和方法进行实验验证，确保其在实际应 用中的可靠性和有效性。
标准化与推广
某高压直流输电系统的FACTS应用
在某高压直流输电系统中，利用FACTS设备对系统进行控制，减小了系统的振荡，提高了 稳定性。
电力系统振荡的分类
电力系统振荡的分类
电力系统振荡是电力系统中出现的一种共振现象，通常是由于系统中某些元件的损耗、故障或者控制系统的不稳定性所导致的。
根据振荡的类型和特点，可以将电力系统振荡分
为多种不同的类型。
下面就来介绍一下电力系统振荡的分类。
一、低频振荡
低频振荡通常是指电力系统中频率在0.1Hz到1Hz之间的振荡。
这种振荡通常是由于
系统的机械惯性和负荷惯性反应导致的。
当电力系统中的机械负荷发生变化，如风力发电
机的并网、调节阀的启闭等，系统就会产生低频振荡。
这种振荡一般没有太大的危害，但
是如果振荡幅度过大，就会导致系统频率不稳定。
四、转子振荡
转子振荡通常是指发电机转子在运转过程中发生的振荡。
这种振荡通常是由于转子质
量不均匀、转子松动或支承结构不稳定所导致的。
这种振荡会导致发电机的轴向和径向振
动增大，加剧了设备的磨损，甚至会导致设备的破坏。
五、电磁振荡
电磁振荡通常是指电力系统中频率在几百Hz到几千Hz之间的振荡。
这种振荡通常是
由于电力电子设备在工作过程中引入的谐波所导致的。
例如，当系统中的变流器、斩波器、整流器等工作时，就会引发电磁振荡。
这种振荡会导致系统中的电压谐波增加，损坏设备，甚至会对系统中其他设备造成干扰。
六、场致振荡
总的来说，电力系统振荡的分类是有很多种的，每种振荡都有自己的特点和危害。
在
运行电力系统时要时刻关注系统中的各种振荡，及时采取措施来排除影响，确保系统的安
全稳定运行。
电力系统振荡的概念
电力系统振荡的概念一、电力系统稳定性电力系统的稳定性是衡量系统在运行过程中抵御外部干扰和内部不稳定性因素的能力。
在电力系统中，各种设备和元件的工作状态会不断发生变化，如负荷的波动、故障的出现等，这些因素都会对系统的稳定性产生影响。
保持电力系统的稳定性是保证整个系统安全、经济、优质运行的前提。
二、振荡现象电力系统的振荡是指系统中出现的一种周期性或准周期性的运行状态变化。
这种振荡现象通常是由系统中的某些元件或环节的非线性特性引起的，如发电机转子的摇摆、变压器磁场的非线性等。
振荡现象会导致系统中的电压和电流出现波动，影响系统的正常运行。
三、振荡机理电力系统的振荡机理主要包括以下几个方面：1. 发电机同步转速的不稳定：发电机同步转速的不稳定是电力系统振荡的主要根源之一。
当系统中出现负荷突变或故障时，发电机转子的惯性会发生变化，导致同步转速出现波动，从而引发系统振荡。
2. 变压器磁场的非线性：变压器是电力系统中重要的元件之一，其磁场的非线性会导致系统出现振荡现象。
当变压器承受的电压超过其额定值时，磁通密度会发生变化，引起铁芯饱和，导致励磁电流剧增，进而引发系统振荡。
3. 输电线路的阻抗不匹配：输电线路的阻抗不匹配会导致电流在传输过程中产生波动，从而引发系统振荡。
当线路中的负荷发生变化时，电流的传输也会受到影响，导致线路阻抗发生变化，进而引发系统振荡。
四、振荡识别电力系统振荡的识别是采取有效控制措施的前提。
通过对系统中的电压和电流信号进行分析和处理，可以判断出系统中是否存在振荡现象以及振荡的类型和程度。
常用的振荡识别方法包括频域分析法、时域分析法和现代信号处理方法等。
这些方法都可以通过对系统中的测量数据进行计算和分析，提取出与振荡相关的特征信息，从而实现对振荡的识别。
五、振荡控制电力系统振荡的控制是保证系统稳定性的重要措施之一。
通过对系统中的振荡现象进行有效的控制，可以减少或消除振荡对系统的影响，保证系统的正常运行。
电力系统的震荡控制
电力系统的震荡控制引言：电力系统是现代工业和社会生活中不可或缺的基础设施之一。
然而，由于电力系统的复杂性和不稳定性，震荡问题一直是电力系统研究中的一个重要领域。
本文将探讨电力系统的震荡控制，包括震荡的原因、影响和常用的控制方法等。
一、电力系统震荡的原因电力系统震荡是指电力系统中各个变量（如电压、频率）出现不稳定的振荡现象。
导致电力系统震荡的原因主要包括以下几个方面：1.负荷变化：当大规模负荷突然变化时，电力系统可能会发生失稳，导致震荡。
2.电力系统参数变化：例如，变压器的变比、线路电阻和电抗等参数的突然变化都可能导致电力系统的震荡。
3.外部扰动：例如，天气变化、突发故障等都可能对电力系统产生扰动，引发震荡。
二、电力系统震荡的影响电力系统的震荡对整个系统运行具有严重的影响，主要体现在以下几个方面：1.电压稳定性：电力系统的震荡会导致电压的波动，影响电力系统的稳定运行。
如果电压异常波动幅度较大，可能会造成电力设备的过载甚至损坏。
2.频率稳定性：电力系统震荡还会引起系统频率的波动，频率的异常变化会对电力设备的运行效果产生直接影响。
而过大的频率震荡也可能导致系统的失去稳定性。
3.电力传输：电力系统震荡还可能影响电力传输，导致系统的负荷分配不均，造成电力供应不足的情况。
三、电力系统震荡的控制方法为了控制电力系统的震荡，提高系统的稳定性和可靠性，已经提出了多种控制方法。
以下是一些常见的控制方法：1.电力系统调节：通过控制发电机的输出功率，调整负荷分配，以稳定系统的频率和电压。
2.无功补偿：通过合理地配置无功补偿装置，如电容器和静态无功补偿器，来调整系统的功率因数，提高电力系统的稳定性。
3.在线监测与控制：利用现代电力系统监测技术，及时监测电力系统的变量，通过自动控制系统，实现对电力系统的实时控制。
4.模型预测控制：利用电力系统的数学模型，通过模拟和预测系统的运行情况，采取相应的控制策略来控制系统的震荡。
结论：电力系统的震荡控制是电力系统研究中的一个重要领域。
电力系统低频振荡分析与抑制技术研究
电力系统低频振荡分析与抑制技术研究引言电力系统的稳定运行对保障社会经济发展起着至关重要的作用。
然而，在实际运行中，电力系统可能会出现低频振荡现象，对系统的可靠性和稳定性带来威胁。
因此，对电力系统低频振荡进行深入分析与抑制技术研究具有重要意义。
一、低频振荡的原因分析低频振荡通常是由于电力系统中存在的失稳因素引起的。
这些因素包括机械振荡、电气振荡、负载变化、系统失衡等。
1. 机械振荡机械振荡是电力系统低频振荡的主要原因之一。
当发电机组和负荷系统之间出现机械共振或不适当的机械耦合时，容易引发低频振荡。
2. 电气振荡电气振荡是电力系统低频振荡的另一个重要原因。
电力系统中存在的电抗器、电容器等元件，以及线路的电感和电容耦合，都可能导致电气振荡。
3. 负载变化负载变化也是引起低频振荡的常见原因。
当负载的突变或不稳定性变化时，容易引发电力系统的低频振荡。
4. 系统失衡电力系统中存在的不对称负载、不平衡电压等因素，也会导致系统的失衡，进而引起低频振荡。
二、低频振荡的危害分析低频振荡对电力系统的稳定运行和设备运行安全带来很大的威胁。
1. 设备损坏低频振荡会导致电力系统中的设备频繁振动，加速设备的老化过程，甚至引发设备损坏，给电力系统带来巨大经济损失。
2. 电压不稳定低频振荡会导致电压的剧烈波动，这不仅对电力设备的运行稳定性造成威胁，还可能影响用户的用电质量，给社会带来负面影响。
3. 系统失效如果低频振荡得不到及时有效的控制和抑制，可能会导致系统失效，引发电力中断事故，给电力系统的安全稳定运行带来极大隐患。
三、电力系统低频振荡的分析方法为了深入研究电力系统低频振荡，并采取相应的抑制措施，有必要运用一些分析方法以明确振荡特征和原因。
1. 功率谱分析法功率谱分析法是一种常用的电力系统低频振荡分析方法，通过对信号频谱的分析，可以得到系统中的谐波与低频振荡成分。
2. 模拟实验法模拟实验法是通过搭建电力系统的模型，模拟系统振荡和失稳情况，来分析低频振荡的原因和特征。
《电力系统振荡》课件
实例分析中的电力系统结构
描述所选实例中电力系统的基本 结构，包括发电机组、变电站、 输电线路和负荷等。
实例分析中的振荡特征和 控制方法
分析所选实例中的振荡特征，同 时讨论采取的控制方法和效果评 估。
结论
电力系统振荡的控制方法和未来趋势是一个重要的研究方向，同时需要制定 相应的应对策略来应对振荡带来的挑战。
通过调整电力系统的结构来改 善振荡问题，如改变发电机组 的配置或增设新的电源。
启用补偿设备
通过引入补偿设备来提高电力 系统的稳定性，如并联补偿电 容器或调速器。
电力系统振荡的仿真模拟
1
仿真模拟的意义和目的
通过仿真模拟可以更好地理解电力系统振荡的运行机理和影响因素，为控制方法 的选择提供依据。
2
常用的仿真工具
《电力系统振荡》PPT课 件
本课件旨在介绍电力系统振荡的概念、分类、控制方法、仿真模拟
电力系统振荡是一种普遍存在于电力系统中的现象，具有复杂的特点和危害。 本节将介绍其概念、特点以及成因。
电力系统振荡的分类
振荡形态分类
根据振荡形态的不同，电力系统振荡可分为多种类型，如电压稳定阶跃振荡、频率阶跃振荡 等。
电力系统振荡对电力系统的影响和应对策略涉及到各个方面，需要综合考虑 技术、经济和社会等多个因素。
参考文献
1. Smith, J. (2010). Electric Power Systems: A Conceptual Introduction. Wiley. 2. Luo, X. (2015). Control and Stability of Power Systems with Intermittent Generation. Springer. 3. Wang, L. (2018). Power System Stability and Control. Springer.
电力系统的振荡1
在电力系统正常运行时，所有发电机都以同步转速旋转，这时并列运行的各发电机之间相位没有相对变化，系统各发电机之间的电势差为常数，系统中各点电压和各回路的电流均不变。
当电力系统由于某种原因受到干扰时（如短路、故障切除、电源的投入或切除等），这时并列运行的各同步发电机间电势差相角差将随时间变化，系统中各点电压和各回路电流也随时间变化，这种现象称为振荡。
电力系统的振荡有同步振荡和异步振荡两种情况，能够保持同步而稳定运行的振荡称为同步振荡，导致失去同步而不能正常运行的振荡称为异步振荡同步发电机正常运行时，定子磁极和转子磁极之间可看成有弹性的磁力线联系。
当负载增加时，功角将增大，这相当于把磁力线拉长；当负载减小时，功角将减小，这相当于磁力线缩短。
当负载突然变化时，由于转子有惯性，转子功角不能立即稳定在新的数值，而是在新的稳定值左右要经过若干次摆动，这种现象称为同步发电机的振荡。
振荡有两种类型：一种是振荡的幅度越来越小，功角的摆动逐渐衰减，最后稳定在某一新的功角下，仍以同步转速稳定运行，称为同步振荡；另一种是振荡的幅度越来越大，功角不断增大，直至脱出稳定范围，使发电机失步，发电机进入异步运行，称为非同步振荡。
系统稳定破坏(暂态失稳或动态失稳)开始阶段的直接表现一般是2个同调机群之间相对功角差不断增大而失去同步。
其外在表现为潮流和电压的强烈振荡，且振荡主要发生于互联失步系统间或失步机组与主系统间的电气连线上。
对失步电网，发生同步振荡和异步振荡的联络线上各点电压发生周期性的振荡，各联络线上电压振荡最剧烈的地方即是同步振荡和异步振荡的振荡中心的位置，在振荡的联络线上一般越靠近振荡中心，电压振荡越剧烈。
失步中心是在一次失步振荡过程中，发生异步振荡的联络线上电压出现最低值的点，即发生异步振荡联络线的振荡中心的位置。
同一个电网由于系统事故发生的地点不同，运行方式不同，失步中心的位置可能发生变化；失步断面联络线有功周期性过零振荡；失步断面联络线上无功沿失步中心附近的两侧分别偏向一侧，无功总体呈现流入失步断面的特征。
电力系统振荡的结果及处理方式
电力系统振荡的结果及处理方式2012/7/13 15:35:41当发生短路或突然有大负荷切除或投入时，发电机与大系统之间的功角会发生变化，发电机的输出功率就会沿着发电机的功角特性曲线来回摆动，这就是电力系统的振荡。
电力系统振荡的结果有两种：一个是发电机的输出功率和负载能重新在一个点上实现平衡,经过一段时间的振荡后重新达到稳定，保持同步运行。
一个是发电机的输出功率和负载能无法再在任何一个点上实现平衡,从而导致发电机失去同步。
发电机的原动机输入力矩突然变化，如：水轮机调速器不正常动作;系统发生突然短路;大机组或大容量线路突然变化等。
通常，短路是引起系统振荡，破坏稳定运行的主要原因.电力系统振荡的预防：预防是多方面的，有继电保护上的要求，如快速切断故障线路;也有运行操作上的要求，如避免使发电机的容量大于被投入空载线路的充电功率，避免发电机带空载线路启动和以全电压向空载线路合闸;也有设计上的考虑，如避免发生发电机的次同步共振。
系统振荡有多种：异步振荡、同步振荡、低频振荡异步振荡—-其明显特征是,系统频率不能保持同一个频率，且所有电气量和机械量波动明显偏离额定值。
如发电机、变压器和联络线的电流表，功率表周期性地大幅度摆动;电压表周期性大幅摆动，振荡中心的电压摆动最大，并周期性地降到接近于零；失步的发电厂间的联络的输送功率往复摆动;送端系统频率升高，受端系统的频率降低并有摆动。
引起电力系统异步振荡的主要原因:1、输电线路输送功率超过极限值造成静态稳定破坏；2、电网发生短路故障，切除大容量的发电、输电或变电设备,负荷瞬间发生较大突变等造成电力系统暂态稳定破坏;3、环状系统（或并列双回线)突然开环,使两部分系统联系阻抗突然增大,引启动稳定破坏而失去同步;4、大容量机组跳闸或失磁，使系统联络线负荷增大或使系统电压严重下降,造成联络线稳定极限降低,易引起稳定破坏;5、电源间非同步合闸未能拖入同步。
异步系统振荡的一般现象:（1)发电机,变压器，线路的电压,电流及功率周期性的剧烈摆动,发电机和变压器发出有节奏的轰鸣声。
电力系统低频振荡的原因
电力系统低频振荡的原因1. 低频振荡的定义与背景低频振荡是指电力系统中频率低于标称频率（如50Hz）的振动现象。
由于电力系统的复杂性和运行模式的多样性，低频振荡可能会出现在不同的情况下，包括在大电网中的发电、输电和配电系统中。
低频振荡对电力系统的稳定性和安全运行具有重要影响，因此深入研究其原因和影响是至关重要的。
2. 低频振荡的分类与特征低频振荡可以根据其频率和振荡模态划分为不同的类型，其中一些常见类型包括：电气振荡、电动力振荡和机械振荡。
这些振荡可能表现为系统频率周期性波动、电压和电流的角频率振动以及发电机转速的起伏等。
低频振荡还可以根据其起因分为电力系统固有振荡和外部激励振荡。
3. 电力系统低频振荡的原因电力系统低频振荡的形成涉及多个因素的相互作用。
以下是导致电力系统低频振荡的主要原因：3.1 功率不平衡功率不平衡是电力系统低频振荡的常见原因之一。
当系统中某些发电机或负荷出现不平衡时，由于电力的误差积累和支路参数差异，可能导致系统频率出现周期性变化并产生低频振荡。
3.2 频率响应特性电力系统的频率响应特性对低频振荡具有重要影响。
电力系统中的发电机、负荷和输电线路具有不同的频率响应特性，其中包括频率响应增益、频率死区和相位延迟等。
这些特性可能会引起低频振荡的发生和扩大。
3.3 振荡模态耦合电力系统中的振荡模态之间存在耦合现象，这可能是低频振荡的原因之一。
当不同的振荡模态相互耦合时，可能会引起振荡的共振和放大。
3.4 控制系统不稳定电力系统的控制系统是保持系统稳定运行的关键。
当控制系统参数设置不当、控制策略失效或控制循环闭合不稳定时，可能会导致低频振荡的发生。
3.5 电力设备故障和故障处理电力设备的故障和故障处理也是导致低频振荡的潜在原因。
例如，发电机的励磁系统故障、输电线路的短路、变压器的故障等都可能导致系统的低频振荡。
4. 低频振荡的影响与对策低频振荡对电力系统稳定性和可靠性产生不利影响。
它可能导致系统频率不稳定、电压波动、设备过载以及系统崩溃等问题。
电力系统振荡
Ucos 电压在电流方向上的投影，称为余 弦电压，是标量。
U
I Z L
.
.
U arc
.
L
I
.
二、振荡闭锁与开放
电弧电阻压降 U arc
相间短路故障时，故障环路方程 U I Z L U arc
电弧压降，当弧电流超过100A时，压降与流过的电 流无关。压降一般小于额定相间电压的6%。
iswi (t ) I m sin(M t 0 ) I m sin(N t ) 2 I m cos(
M N
2
t
0
2
)sin(
M N
2
t
0
2
)
振荡周期T：
一、电力系统振荡
振荡中心电压Uz
I
振荡过程中电压最低的一点称为振荡中心电压。 当系统各元件阻抗角相等时，震荡中心在 P （Zm+Zn+ZL）/2处， Uz的表达式：
一、电力系统振荡
振荡的起因？
稳定破坏：静态稳定破坏、暂态稳定破坏。
暂态稳定破坏是由短路引起的，短路故障破坏了系统功率的平衡，此
时若故障切除慢就可能导致系统失去稳定。 大机组失磁或线路传输功率超过稳定极限等原因造成的稳定破坏为静 态稳定破坏。
一、电力系统振荡
振荡的处理方式？
由解裂装置有计划的进行解裂，以终止振荡。 放任继电保护装置在震荡中自由动作。 该方式是西方一些国家长期的习惯做法。只要是机电保护装置本身没 有问题，在系统震荡中动作导致大面积停电仍然被认为是正确的。该观点 的主要根源是这些国家的系统联结较强，但这些观点直接导致了美国几次 大停电 调度处理 。
电力系统震荡的常见原因
电力系统震荡的常见原因电力系统震荡是指电力系统中发生的频繁的振荡或不稳定现象。
它会对电力系统的稳定运行和负荷供应造成严重影响，因此对于电力系统的震荡问题研究具有重要意义。
电力系统震荡的常见原因可以分为以下几个方面：1.负荷波动：电力系统中的负荷波动是导致系统震荡的主要原因之一。
电力系统中的负荷是指用户对电能的需求，由于负荷的突然变化，会导致电力系统的频率发生变化，从而引起电力系统的震荡。
2.电力负荷不平衡：电力负荷不平衡是指电力系统中负荷在空间和时间上的不均匀分布。
当电力负荷不平衡时，会造成电力系统中的电压和频率的变化，从而引起电力系统的震荡。
3.电力系统参数的不确定性：电力系统中的参数不确定性是导致电力系统震荡的另一个重要原因。
电力系统的参数包括线路电阻、电抗、发电机的内部电阻等，由于这些参数的不确定性，会导致电力系统中的电压和频率的变化，从而引起电力系统的震荡。
4.电力系统控制系统的故障：电力系统的控制系统是保证电力系统正常运行的重要组成部分。
当电力系统的控制系统发生故障时，会导致电力系统的频率和电压的变化，从而引起电力系统的震荡。
5.电力系统的负荷饱和：电力系统的负荷饱和是指电力系统中负荷的增加超过了电力系统的供电能力。
当电力系统的负荷饱和时，会导致电力系统的频率和电压的变化，从而引起电力系统的震荡。
以上是电力系统震荡的常见原因。
为了避免或减小电力系统震荡，需要采取一系列的措施，包括加强电力系统的监控和控制、提高电力系统的调度能力、改善电力系统的负荷分配等。
只有通过有效地控制和管理电力系统，才能确保电力系统的稳定运行和负荷供应。
电力系统振荡的原因
电力系统振荡的原因电力系统振荡是指电力系统中出现了频繁而不稳定的电压或电流波动现象。
这种振荡可能会导致电力系统的不稳定甚至崩溃，对电力供应造成严重影响。
电力系统振荡的原因是多方面的，下面将从各个方面进行分析。
电力系统振荡的一个重要原因是电力负荷的突变。
当电力负荷突然发生变化时，电力系统的供需关系会发生短暂的失衡，而系统会通过自身的调节机制来恢复平衡。
然而，在调节过程中可能会出现过冲或欠冲的情况，导致电力系统出现振荡。
电力系统振荡还与发电机组的调节能力有关。
发电机组在运行过程中，需要根据负荷的变化来调节输出功率。
但是，如果发电机组的调节能力不足或者调节速度过慢，就会导致电力系统振荡的发生。
这种情况下，负荷变化会引起电压或电流的波动，从而导致系统振荡。
电力系统中的线路传输和变压器的耦合也是导致系统振荡的原因之一。
当电力系统中的线路和变压器之间存在耦合时，系统的动态响应会受到影响。
一旦系统中某一部分发生扰动，耦合作用会使得扰动传递到其他部分，导致整个系统出现振荡。
电力系统中的阻尼器和稳定器的故障也会引发系统振荡。
阻尼器和稳定器是电力系统中用来控制系统振荡的关键设备，它们可以通过控制系统的频率和相位来抑制振荡。
然而，如果阻尼器和稳定器发生故障或者调节不当，就会导致系统振荡的发生。
电力系统中的短路故障也是导致系统振荡的常见原因。
当电力系统中发生短路故障时，电流会突然增大，导致电压波动。
如果系统没有足够的保护装置来及时隔离故障，就会导致系统振荡的发生。
电力系统振荡的原因是多方面的，包括电力负荷的突变、发电机组的调节能力、线路传输和变压器的耦合、阻尼器和稳定器的故障以及短路故障等。
为了避免电力系统振荡带来的严重后果，需要对电力系统的各个方面进行合理设计和有效控制，确保系统的稳定运行。
同时，及时排除故障，加强对电力系统的监测和维护，也是确保电力系统运行稳定的重要措施。
