高压开关柜温度在线监测装置技术规范
开关柜温度在线监测方案V2.0
开关柜温度在线监测技术方案珠海一多监测科技有限公司二〇一七年十二月目录1 概述 (1)2 监测范围 (1)3 总体方案 (1)3.1 系统拓扑图 (2)3.2 监控中心 (2)3.3 通讯方案 (2)4 传感器配置 (3)4.1 配置原则 (3)4.2 现场安装 (3)4.2.1 高压开关柜 (3)5 主要监测设备 (5)5.1 复合型无源无线电气量传感器 (5)5.2 测温接收模块 (7)5.2.1 接收模块功能 (7)5.3 监测工作站 (8)6 系统功能 (8)6.1 主要功能 (8)6.2 历史分析 (10)6.3 智能告警 (11)开关柜温度在线监测1概述开关柜是变电站的主要设备之一，在整个电力系统安全运行中起着举足轻重的作用。
开关柜事故起因多为开关柜动触头、静触头、电缆接头、等处的虚接、材料老化、磨损、过载等原因造成接触电阻过大，运行中过热，最后导致绝缘烧损，形成线间或相间短路，瞬间引发火灾。
传统对开关柜的监测主要采用定期人工巡检方式。
由于巡检间隔时间长，受人为因素影响大，且无法检查设备内部接点的温升情况，已无法满足供电可靠性的要求，无法适应现代变电设备的运行管理的需求，因此急需对现行的预防性维修制进行根本的变革，其发展方向必然是采用在线监测及诊断技术。
珠海一多监测科技有限公司是设备状态监测行业的领先企业，针对开关柜接点温度监测的需要，推出的开关柜温度在线监测系统，对开关柜动触头、静触头、电缆接头等容易发生异常温升的部位，采用接触式温度传感器实时检测被测点温度，解决设备带电运行状态下温度在线监测问题。
2监测范围本项目对高压开关柜的接点温升状况和负载电流进行在线监测。
监测数据通过就地集中显示装置集中接收后再上传到控制室。
3总体方案开关柜温度在线监测系统具有电气接点温度和负载电流在线监测功能，主要在线监测开关柜断路器一次插头、电缆接头等电气连接部位的温度和电流。
监测数据采用无线传输的方式集中接收后上传到监控室进行集中监控，实时监测和预警。
高压开关柜温度的在线监测方法分析
高压开关柜温度的在线监测方法分析作者：郭玉刘虹麟来源：《山东工业技术》2017年第19期摘要：高压开关柜，是电网运行中的主要设备，在电网线路中，起到开断、关合的功能。
高压开关柜的运行过程中，采用温度监测的方法，预防高温火灾问题，以在线监测方法为例，监督高压开关柜的温度状态，规避潜在的风险隐患，确保高压开关柜的温度，保持安装与稳定，提升高压开关柜的工作水平。
本文主要以高压开关柜为研究对象，探讨温度在线监测的相关方法。
关键词：高压开关柜；温度；在线监测DOI：10.16640/ki.37-1222/t.2017.19.139我国电力系统的大规模发展，增加了高压开关柜的运行压力，随着电网的改革与建设，高压开关柜的数量越来越多，增加了故障的发生机率。
高压开关柜能够监测电网的故障设备，促使其准确的退出故障端，保护电网系统的安全。
温度因素，是高压开关柜的指标，采用在线监测的方法，监督温度变化，可以有效预防高压开关柜的高温故障，保障高压开关柜的安全性。
1 高压开关柜温度在线监测设计本文以高压开关柜的温度为研究对象，专门开关设计了在线检测系统，从测温单元、ZigBee技术、监控中心三个项目，分析在线监测的设计表现。
1.1 测温单元在线监测系统的测温单元，专门采用数字温度传感器，直接读取高压开关柜的温度数据，而且具有可编程的优势，测量的温度范围是：-55℃～125℃，测量误差在-0.5℃～+0.5℃之间，可以布设多点测温系统，在线监测系统，可以识别高压开关柜温度的测量点，快速定位出温度异常的部分，即使在有限的高压开关柜内，也能准确的布置。
数字温度传感器于在线监测系统内，专门从测温单元内，获取温敏振荡器的变化频率，计算振荡周期，掌握温度的测量结果[1]。
数字温度传感器，配置了总线接口，在线检测系统的测温单元，可以围绕高压开关柜，构建传感器网络，提高在线监测的水平。
1.2 ZigBee技术ZigBee技术，向在线监测提供了无线节点的硬件服务，促使在线监测在高压开关柜温度测控方面，实现了低功率、短距离的监测，同时遵循IEEE802.15.4技术标准，构建了无线局域网，保障高压开关柜温度在线监测的安全性、可靠性[2]。
高压开关柜的在线监测与故障诊断技术（三篇）
高压开关柜的在线监测与故障诊断技术高压开关柜是电力系统中重要的电气设备之一，用于控制和保护电力系统中的电器设备。
其在线监测与故障诊断技术的研究和应用对于确保电力系统的稳定运行和故障快速处理具有重要意义。
本文将从高压开关柜的在线监测技术和故障诊断技术两个方面展开论述。
高压开关柜的在线监测技术是指通过传感器和数据采集装置将开关柜的运行状态参数进行实时监测，并通过远程通信技术传输到监控中心，进行实时分析和监控。
其主要包括以下几个方面的内容：第一，温度监测。
高压开关柜中的电器设备在运行时会产生一定的热量，如果温度过高可能导致设备失效或发生故障。
因此，通过设置温度传感器对高压开关柜的关键部位进行温度监测，可以及时发现异常情况并进行预警。
第二，电流监测。
高压开关柜中的电流是电力系统正常运行的基本依据，通过安装电流传感器对高压开关柜中电流进行实时监测，可以掌握设备的运行状态，提前预防设备过载或短路等故障的发生。
第三，压力监测。
高压开关柜中的气体压力是其正常运行的重要参数，通过安装压力传感器对高压开关柜中的气体压力进行监测，可以及时发现气体泄漏或压力异常，防止设备损坏或发生爆炸等事故。
第四，湿度监测。
高压开关柜中的湿度会影响设备的绝缘性能和运行稳定性，通过安装湿度传感器对高压开关柜中的湿度进行监测，可以及时发现湿度过高或过低的情况，采取相应的措施保障设备的正常运行。
高压开关柜的故障诊断技术是指通过监测和分析高压开关柜运行时产生的信号，判断设备是否存在故障，并通过相应的算法和方法对故障进行诊断和定位。
其主要包括以下几个方面的内容：第一，振动分析。
高压开关柜在运行时会产生一定的振动信号，通过对振动信号进行分析，可以判断设备是否存在运行不稳定、松动或其他故障。
第二，红外热像技术。
通过红外热像仪对高压开关柜的外观进行拍摄，可以观察设备局部温度分布情况，通过温度异常点的识别和定位，判断设备是否存在故障。
第三，气体分析。
高压开关柜在运行时会产生一定的气体，通过对开关柜内气体的成分和浓度进行分析，可以判断设备是否存在绝缘失效、短路故障等情况。
QGDW11478—2015变电设备光纤温度在线监测装置技术规范
Q/GDW 11478—2015 足变电设备的密封性要求和光信号的低损耗传输。 3. 4
测温精度 temperature measurement accuracy 光纤测温装置测量的结果相对于被测量真值的偏离程度。 3. 5 温度分辨率 temperature resolution 光纤测温装置能够有效测量的最小温度变化值。 3. 6 测温范围 temperature measurement range 变电设备光纤温度在线监测装置能够有效测量的最低温度值与最高温度值之间的范围。
-40℃～200℃ ≤±1℃ RSD<1% 0.1℃ ≤1s
≤30s
通信协议 硬件接口 工作环境温度
DL/T 860 标准和 MODBUS LAN、RS-485
−25℃～+45℃（户内）；或−40℃～+45℃（户外）；
3
Q/GDW 11478—2015
存储温度
用光纤复合绝缘子或光纤接口板等。
4. 4 监测主机 监测主机通过发出激发光能或一定频谱的基准光，并接收光纤温度传感器返回的光信号，通过光电
转换、信号放大及数据解调处理后，得到传感器感知的温度数据，并将该数据按照 DL/T 860 等标准通 信协议的要求实现与监测后台的通信；通过对光纤传感器返回信号的分析，实现对传感器测量温度的监 测。
温度历史数据对比功能； c） 应符合 MODBUS 和 DL/T 860 标准规定，监测结果应根据需要定期发至监测后台； d） 应具备长期稳定工作能力，具备现场校验模式，提供校验用接口，具有断电不丢失数据、自诊
断、自复位的功能； e） 应具备故障报警功能（如数值超标报警、测试功能异常报警、信号回路异常报警等）。
4 装置组成
4. 1 光纤温度传感器 光纤温度传感器用于测量变电设备内部温度，并通过光纤将带有被测物体温度信息的光信号传输至
10kV～35 kV高压开关柜局部放电在线监测装置技术标准
目录1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4使用条件 (3)5技术要求 (4)6试验 (5)7 附则 (5)附录A dB与mV之间换算关系 (6)附录B 编制说明 (7)10kV～35 kV高压开关柜局部放电在线监测装置技术规范1范围本标准适用于在发电厂和变电站现场条件下，处于运行状态的10kV～35kV电压等级以局部放电为主要测试项目的高压开关柜设备中在线监测装置选型。
本标准适用于指导中国南方电网有限责任公司系统内开展以局部放电为主要测试项目的高压开关柜在线监测装置技术要求。
环网柜、箱式配电变压器的局部放电在线监测装置技术要求可参考本标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括刊误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50150 电气装置安装工程电气设备交接试验标准GB3906-1991 3~35kV交流金属封闭式开关设备GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序GB/T 4208 外壳防护等级（IP代码）GB/T 17626 电磁兼容试验和测量技术GB/T 2423 电工电子产品环境试验GB 2421 电工电子产品基本环境试验规程GB 11022 高压开关设备通用技术条件DL417-91-1991 电力设备局部放电现场测试导则DL/T404-1997 户内交流高压开关柜订货技术条件Q/CSG1 0007-2004 电力设备预防性试验规程3术语和定义3.1 局部放电partial discharge局部放电在本标准中指的是发生在开关柜内部绝缘结构中局部区域的现象，包括绝缘表面和绝缘内部的放电。
在本标准中的局部放电范畴包括导体表面电晕、绝缘表面爬电及内部气隙放电等类型，属于广义概念。

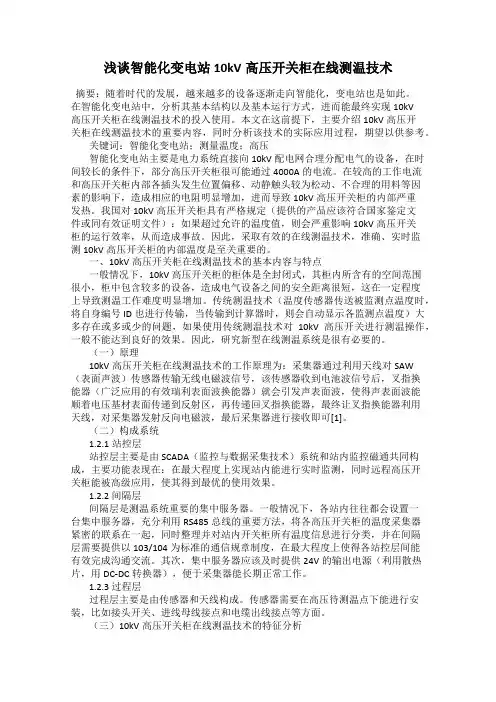

浅谈智能化变电站10kV高压开关柜在线测温技术
浅谈智能化变电站10kV高压开关柜在线测温技术摘要：随着时代的发展，越来越多的设备逐渐走向智能化，变电站也是如此。
在智能化变电站中，分析其基本结构以及基本运行方式，进而能最终实现10kV高压开关柜在线测温技术的投入使用。
本文在这前提下，主要介绍10kV高压开关柜在线测温技术的重要内容，同时分析该技术的实际应用过程，期望以供参考。
关键词：智能化变电站；测量温度；高压智能化变电站主要是电力系统直接向10kV配电网合理分配电气的设备，在时间较长的条件下，部分高压开关柜很可能通过4000A的电流。
在较高的工作电流和高压开关柜内部各插头发生位置偏移、动静触头较为松动、不合理的用料等因素的影响下，造成相应的电阻明显增加，进而导致10kV高压开关柜的内部严重发热。
我国对10kV高压开关柜具有严格规定（提供的产品应该符合国家鉴定文件或同有效证明文件）：如果超过允许的温度值，则会严重影响10kV高压开关柜的运行效率，从而造成事故。
因此，采取有效的在线测温技术，准确、实时监测10kV高压开关柜的内部温度是至关重要的。
一、10kV高压开关柜在线测温技术的基本内容与特点一般情况下，10kV 高压开关柜的柜体是全封闭式，其柜内所含有的空间范围很小，柜中包含较多的设备，造成电气设备之间的安全距离很短，这在一定程度上导致测温工作难度明显增加。
传统测温技术（温度传感器传送被监测点温度时，将自身编号ID也进行传输，当传输到计算器时，则会自动显示各监测点温度）大多存在或多或少的问题，如果使用传统测温技术对10kV高压开关进行测温操作，一般不能达到良好的效果。
因此，研究新型在线测温系统是很有必要的。
（一）原理10kV高压开关柜在线测温技术的工作原理为：采集器通过利用天线对SAW （表面声波）传感器传输无线电磁波信号，该传感器收到电池波信号后，叉指换能器（广泛应用的有效瑞利表面波换能器）就会引发声表面波，使得声表面波能顺着电压基材表面传递到反射区，再传递回叉指换能器，最终让叉指换能器利用天线，对采集器发射反向电磁波，最后采集器进行接收即可[1]。
00高压开关柜温度在线监测装置技术规范书(通用部分)
哇螟麟鲤（通用部分）版本号.•川版编号：中国南器鬻黑任公司本技术规范书对应的专用部分目录目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (I)2.3 技术文件 (2)3 应遵循的主®S准 (2)4 使用条件 (3)4.1正常工作条件 (3)4.2特殊工作条件 (4)5 技术要求 (4)5.1接入安全性要求 (4)5.2装置要求 (4)5.3性能要求 (5)5.4通信功能 (5)5.5绝缘性能 (5)5.6电磁兼容性能 (7)5.7环境适应性能 (7)5.8机械性能 (8)5.9外壳防护性能 (8)5.10连续通电 (8)5. 11可靠性 (9)6. 12装置寿命 (9)7. 13结构和外观 (9)6 试验项目及要求 (9)6.1 1试验环境 (9)6.2 通用技术条件试验.......................................................... IO6.3 测量有效性试验............................................................ IO6.4 接入安全性检查............................................................ IO6.5 通信及一致性试验.......................................................... IO6.6 绝缘性能试验 (I1)6.7 电磁兼容性能试验 (I1)6.8 环境适应性能试验 (13)6.9 机械性能试验 (14)6.10 10外壳防护性能试验 (15)6.11 11连续通电试验 (15)6.12 12结构和外观检查 (15)7 检验规则 (15)7.1 1型式试验（委托试验） (16)7.2 出厂试验 (17)7.3 送样检测试验 (17)7.4 交接试验 (17)7.5 运行中试验 (17)8 技术联络、技术培训及售后服务 (17)1.1 1技术联络 (17)1.2 技术培训 (18)1.3 3售后月艮务 (18)9标志、包装、运输、贮存 (18)1.4 1标志 (18)9.2 包装 (19)9.3 运输 (19)9.4 贮存 (19)1总则1.1本技术规范书适用于中国南方电网公司采购的高压开关柜温度在线监测装置，它提出了该类装置的功能设计、结构、性能、软、硬件、安装和试验等方面的技术要求。
10kV～35 kV高压开关柜局部放电在线监测装置技术标准
目录1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4使用条件 (3)5技术要求 (4)6试验 (5)7 附则 (5)附录A dB与mV之间换算关系 (6)附录B 编制说明 (7)10kV～35 kV高压开关柜局部放电在线监测装置技术规范1范围本标准适用于在发电厂和变电站现场条件下，处于运行状态的10kV～35kV电压等级以局部放电为主要测试项目的高压开关柜设备中在线监测装置选型。
本标准适用于指导中国南方电网有限责任公司系统内开展以局部放电为主要测试项目的高压开关柜在线监测装置技术要求。
环网柜、箱式配电变压器的局部放电在线监测装置技术要求可参考本标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括刊误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50150 电气装置安装工程电气设备交接试验标准GB3906-1991 3~35kV交流金属封闭式开关设备GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序GB/T 4208 外壳防护等级（IP代码）GB/T 17626 电磁兼容试验和测量技术GB/T 2423 电工电子产品环境试验GB 2421 电工电子产品基本环境试验规程GB 11022 高压开关设备通用技术条件DL417-91-1991 电力设备局部放电现场测试导则DL/T404-1997 户内交流高压开关柜订货技术条件Q/CSG1 0007-2004 电力设备预防性试验规程3术语和定义3.1 局部放电partial discharge局部放电在本标准中指的是发生在开关柜内部绝缘结构中局部区域的现象，包括绝缘表面和绝缘内部的放电。
在本标准中的局部放电范畴包括导体表面电晕、绝缘表面爬电及内部气隙放电等类型，属于广义概念。
高压开关柜室温度标准
高压开关柜室温度标准
一、温度范围
高压开关柜室的温度范围应控制在15℃至30℃之间。
当环境温度低于15℃或高于30℃时，应采取相应的措施，确保设备正常运行。
二、温度监测
1.在高压开关柜室内安装温度传感器，实时监测室内温度。
2.定期对温度传感器进行检查和维护，确保其正常工作。
3.当温度超过或低于设定范围时，应及时报警并采取相应措施。
三、温度控制
1.在高压开关柜室内安装空调或通风设备，保持室内温度在设定范围内。
2.定期对空调或通风设备进行检查和维护，确保其正常工作。
3.根据季节和气候变化，适时调整空调或通风设备的运行模式和设定温度。
四、温度记录
1.在高压开关柜室内安装温度记录仪，实时记录室内温度。
2.定期对温度记录仪进行检查和维护，确保其正常工作。
3.定期分析温度记录数据，找出温度变化规律和异常情况，及时采取相应措
施。
五、温度报警
1.当室内温度超过或低于设定范围时，应发出报警信号。
2.报警信号应通过声光或其他方式显示在监控室或操作台上。
3.当报警信号发出时，应及时采取相应措施，确保设备正常运行。
以上是高压开关柜室温度标准的主要内容，希望对您有所帮助。
高压开关柜技术规范书
高压开关柜技术规范书1. 引言高压开关柜是电力系统中的重要设备，用于控制、保护和监测电力系统中的高压电路。
本文档旨在规范高压开关柜的设计、安装、运行和维护，以确保其安全可靠地运行，并满足相关技术要求和标准。
2. 术语和定义在本文档中，以下术语和定义适用：•高压开关柜：用于控制、保护和监测高压电路的设备。
它包括断路器、隔离开关、电流互感器、电压互感器等组件。
•额定电压：高压开关柜设计的电路额定电压。
单位为千伏（kV）。
•额定电流：高压开关柜设计的电路额定电流。
单位为安培（A）。
•操作机构：用于控制高压开关柜开关状态的装置，包括电动操作机构、手动操作机构等。
•绝缘强度：高压开关柜绝缘结构在设计电压下的耐受能力。
3. 设计要求3.1 高压开关柜的选择•选择合适的高压开关柜，应满足设计要求中的额定电压、额定电流和断路能力等参数。
3.2 开关柜的结构和材料•高压开关柜的结构应具有足够的刚度和强度，以承受额定电流和短路电流等负荷。
•高压开关柜的外壳材料应具有防护性能，耐腐蚀和防止火灾等特性。
3.3 高压开关柜的操作机构•高压开关柜的操作机构应具有稳定可靠的性能，确保顺畅的开关操作。
•操作机构应具有防误操作和防误攸关的功能，以确保人员安全和设备正常运行。
4. 安装与调试4.1 安全要求•在安装高压开关柜时，必须遵守相关安全操作规程和标准，保证安装人员的人身安全。
•在安装完成后，必须进行全面的绝缘和电气测试，以确保高压开关柜的正常运行。
4.2 环境要求•高压开关柜的安装环境应具备足够的通风和散热条件，避免过热和过载等问题。
4.3 调试和保护设置•在安装完成后，必须进行调试和保护设置，以确保高压开关柜的功能和性能正常。
•调试和保护设置应遵循相关技术要求和标准，确保安全可靠。
5. 运行与维护5.1 运行要求•高压开关柜应按照制造商提供的操作手册进行操作，避免误操作和故障发生。
•检查高压开关柜的运行情况，包括工作温度、电压、电流等参数是否正常。
开关柜关键点温度监测
开关柜关键点温度监测监测断路器 6个触头温度、进线母线搭接面温度、出线电缆头搭接处温度,由测温传感器和在线测温装置组成，实时监测断路器触头、母线搭接面、电缆接头温度的监测，可将数据上传至后台。
“1)可在线实时监测设备主回路在负载电流下的发热情况;2)采用可靠的无线射频技术，无线信号传输，将安装于高压处的测温点与接收单元进行彻底的隔离;“3)采用感应取电方式，安全可靠。
传感器利用感应取电装置收集的电磁能量作为自身工作电源，被监测设备只需有大于 5A/1A 的电流通过，即可保证传感器正常工作;“4)温度传感器工作温度范围-40~125C，远高于断路器测量部位导体最高温升，确保传感器的高可靠性和工作寿命。
配电房中压柜的总体监测1.电气参数监测：监测电压、电流、功率、功率因数、频率等电气参数，以确定中压柜是否正常工作;2.温度监测：监测中压柜内、外的温度变化，以及电缆、元器件的温升情况，防止过高温度对中压柜及其周围环境造成损害;3.湿度监测：监测中压柜内部和周围环境的湿度，防止过高湿度引起绝缘失效或腐蚀问题;4.标准运行值比对：对中压柜的运行状态进行定期比对分析，判断中压柜的运行状态是否接近于标准运行值，以便及时发现异常情况;5.异常事件监测：监测中压柜内发生的异常事件，包括电气、机械和环境等方面的故障，以及对异常情况进行报警和预警处理;6.通讯监测：对中压柜的通讯系统进行监测，以确定数据传输是否顺畅、是否存在通讯故障或数据漂移等问题;7.状态记录：记录中压柜的状态变化和运行数据，以便进行历史数据分析和故障排除等工作。
中压柜主要用于供电局或者是变电所，这些地方需要使用到的电压和电流都是比较高的，主要用于发电、输电、电能转换等等作用的，在使用的过程当中，也需要使用到保护跳闸，这样能够更好的起到保护的作用，不容易出现危险的事情。
6kV高压开关在线温度监测技术规范
6kV高压开关在线温度监测技术规范1.0 总则1.1本技术规范书适用6kV开关在线温度监控工程，在线温度监测系统包括无线测温主机、无线温度传感器、必要的软件，通讯接口等。
卖方应负责为上述系统提供整体设备供货安装、调试、试运行、培训、技术服务支持、现场施工督导等各方面工作。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供不低于本技术规范书和有关最新工业标准的优质产品，严禁采用淘汰或过时的产品。
1.3 如投标人提供的设备(或方案)与本技术规范书的要求有差异，即使是微小的差异，也应以书面形式言明，并说明原因。
1.4 如投标人没有以书面形式对本技术规范书的条文提出异议，那么，投标人提供的产品应完全满足本技术规范书的要求。
1.5 在根据本技术规范书签订协议之后，买方有权提出因标准或规程规范发生变化而产生的一些补充要求，具体项目由供需双方共同商定。
1.6 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。
1.7 本技术规范书的条款为商务合同附件，与商务合同正文具有同等法律效力。
2.0 标准和规范在线测温系统的设计必须符合下列规范：GB/T14808-2001 交流高压接触器和基于接触器的电动机起动器GB1985-1989 交流高压隔离开关和接地开关GB3906-1991 3-35kV交流金属封闭式开关设备GB4208 外壳防护等级(IP代码)GB2423.1 电工电子产品基本环境试验规程试验A（低温试验方法）GB2423.2 电工电子产品基本环境试验规程试验B（高温试验方法）GB/T2829-1987周期检查计数程序及抽样表（适用于生产过程稳定性的检查）GB/T191-2000包装、储运图示标志GB/T 5226.1 《工业机械电气设备第一部分：通用技术条件》GB 5080.1 《设备可靠性试验总要求》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB/T 17626-1998 《电磁兼容、试验和测量技术》GB/T 17626.2 《静电放电抗扰度试验》GB/T 17626.3 《射频电磁场辐射抗扰度试验》GB/T 17626.4 《电快速瞬变脉冲群抗扰度试验》GB/T 17626.5 《浪涌（冲击）抗扰度试验》GB/T 17626.6 《射频场感应的传导骚扰抗扰度》GB/T 17626.8 《工频磁场的抗扰度试验》IEC60056 高压交流断路器IEC60470 高压交流接触器和基于接触器的电动机起动器IEC60282 高压熔断器IEC60298 交流金属封闭开关设备和控制设备IEC60694 高压开关设备和控制装置的通用规范IEC1000-4电磁兼容性（EMC）--第四部分：试验与测量技术3.0 投标人资格●投标人应具备本项目测温系统的设计、安装、调试、运行指导，能力。
STL-CMW 开关柜运行状态综合监测及预警装置 技术说明书
ISO9001质量体系认证企业STL-CMW开关柜运行状态综合监测及预警装置技术说明书Ver1.2保定市斯德尔电气有限公司Baoding style Electric Co.,Ltd地址：河北省保定市乐凯北大街3555号电邮编：071000网址：目录一、概述 (1)二、高压开关柜常见故障分析及检测方法 (1)1、高压开关柜的常见故障及特点 (1)2、高压开关柜的故障检测方法 (2)三、高压开关柜状态监测及预警的必要性 (2)四、STL-CMW开关柜运行状态综合监测及预警装置 (2)1、系统介绍 (2)2、系统组成 (3)3、系统总体技术方案 (3)4、系统功能 (6)5、技术特点 (7)6、规格参数 (7)7、技术安全性 (9)8、安装说明 (9)三、声明 (11)一、概述高压开关设备在电网运行、控制中起着至关重要的作用，其本身健康状况直接影响电网运行可靠性。
随着电网容量和规模的不断扩大，高压开关柜数量也越来越多，保障开关柜内设备电气和机械性能处于正常状态十分重要。
获取高压开关柜全方位运行状态，是实现设备安全运行、状态控制及智慧检修的前提。
采用先进技术手段监测断路器电气和机械特性参数、高压开关柜绝缘状况、电气接点温度以及环境温湿度等信息，可实现开关柜运行状态综合评判和故障预警。
我公司结合多年来对高压开关柜保护、检测和调试的实践经验，依托华北电力大学强大的电力系统安全理论优势，开发出了高抗干扰性、检测手段全面、定位准确的STL-CMW（Comprehensive Monitoring and Warning）开关柜运行状态综合监测及预警装置。
二、高压开关柜常见故障分析及检测方法1、高压开关柜的常见故障及特点高压开关柜承担着开断和关合电力线路正常和故障电流作用，由于长期过负荷、操作过电压或运行环境恶劣容易产生缺陷，现场又缺乏防患措施而导致其故障率一直居高不下，特别是在高温、高负荷期间，由于操作机构机械故障、绝缘性能老化、误操作、柜内触头(接点)过热等原因引起的伤人、烧柜、甚至爆炸的事故时有发生。
2020(技术规范标准)高压开关柜技术规范书
河北华电石家庄天然气热电联产工程高压开关柜设备技术规范书河北华电石家庄热电有限公司河北省电力勘测设计研究院2016年10月目录设备需求一览表 (2)附件1 技术规范 (3)附件2 供货范围 (23)附件3 分包/外购部分 (25)附件4 技术资料和交付进度 (27)附件5 交货进度 (30)附件6 监造、检验/试验和性能验收试验 (31)附件7 技术服务和联络 (34)附件8 招标文件附图 (37)附件9 技术差异表 (38)附件10 技术参数表: (39)设备需求一览表高压开关设备招标采购清单其它配套设施详见附件1和附件2。
附件1 技术规范1总的要求1.1 本设备技术协议书适用于河北华电石家庄天然气热电联产工程的高压开关柜，它提出了高压开关设备及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准和本规范书的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中在“技术差异表”为标题的专门章节中加以详细描述。
1.4投标方须执行本技术规范书所列标准。
本技术规范书中未提及的内容均满足或优于本技术规范书所列的国家标准、国际标准、国家电力行业标准和技术支持方所采用的有关标准，有矛盾时，按较高标准执行。
1.5投标方对高压开关柜成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可。
投标人或设备的供货厂（商）及分包（或采购）的产品制造商必须具备权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书，必须通过国家级有资质的检测机构的检测，并提供合格的型式试验报告。
1.6 投标方的产品应在相同容量机组工程或相似条件下有2台运行并超过两年，已证明安全可靠。
高压开关柜的在线监测与故障诊断技术（二篇）
高压开关柜的在线监测与故障诊断技术高压开关柜是电力系统中非常重要的电气设备。
现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。
同时，随着传感器技术、信号处理技术、计算机技术、人工智能技术的发展，使得对开关柜的运行状态进行在线监测，及时发现故障隐患并对累计性故障做出预测成为可能。
它对于保证开关柜的正常运行，减少维修次数，提高电力系统的运行可靠性和自动化程度具有重要意义。
高压开关柜分户内式和户外式两种，10kV及以下多采用户内式，根据一次线路方案的不同，可分为进出线开关柜、联络开关柜、母线分段柜等。
10kV进出线开关柜内多安装少油断路器或真空断路器，断路器所配的操动机构多弹簧操动机构或电磁操动机构，也有配手动操动机构或永磁操动机构的。
不同的开关柜在结构上有很大的差别，这将影响到传感器的安装和选择。
1.高压开关柜的故障表现及其原因调查统计表明，高压开关柜的故障主要有以下几类：（1）拒动、误动故障：这种故障是高压开关柜最主要的故障，其原因可分为两类：一类是因操动机构及传动系统的机械故障造成；另一类是因电气控制和辅助回路造成。
（2）开断与关合故障：这类故障是由断路器本体造成的，对少油断路器而言，主要表现为喷油短路、灭弧室烧损、开断能力不足、关合时爆炸等。
对于真空断路器而言，表现为灭弧室及波纹管漏气、真空度降低、切电容器组重燃、陶瓷管破裂等。
（3）绝缘故障：表现为外绝缘对地闪络击穿,内绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击穿、爆炸，提升杆闪络，ＣＴ闪络、击穿、爆炸，瓷瓶断裂等。
（4）载流故障：7.2～12ｋＶ电压等级发生载流故障主要原因是开关柜隔离插头接触不良导致触头烧融。
（5）外力及其他故障：包括异物撞击，自然灾害，小动物短路等。
2.高压开关柜的监测与诊断方法针对高压开关柜的不同故障类型，相应有不同的故障检测方法：（1）机械特性在线检测，其监测的内容有：合、分闸线圈回路，合、分闸线圈电流、电压，断路器动触头行程，断路器触头速度，合闸弹簧状态，断路器动作过程中的机械振动，断路器操作次数统计等。
变电站无线测温在线监测系统技术规范书
变电站无线测温在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城市供电公司35～220kV变电站无线测温在线监测系统的技术规范。
2．本“技术规范书”与商务合同具有同等的法律效力。
1.1 系统概述在变电站或开闭所，母排、刀闸、高压开关柜、断路器、电缆、架空线路之间一般都采用插头连接，长期过载、接头松动、触头老化等因素容易导致接触电阻增大，可能发生触头升温过高甚至烧毁等严重事故。
一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者变电站内开关柜、母排、电缆、架空线的分接头众多，呈网状及封闭结构，查找故障隐患非常困难，浪费了大量的人力，物力。
变电站无线测温在线监测系统主要包括开关柜内母排接头测温、站内输电线路和电缆接头测温，将监测点的接头温度、温度传感器的电池电压实时上报到变电站后台或远程主站系统进行显示、存储和越上下限预报警处理。
当现场的接头接头温度越限和温升过快时，温度传感器会立即主动上报紧急告警信息到站内后台或远程主站系统，由软件系统给出声光报警并发出短信，通知运行值班人员处理。
对于变电站的户外架空线路和电缆接头，还可以在线监测线路负荷电流、局部放电等运行状态。
1.2 总体要求1.2.1正常运行时：系统能够及时掌握各监测点的正常运行情况，将站内接头的温度、站内温度传感器的电池电压、户外架空线或电缆头的温度、户外架空线或电缆头的负荷电流、户外架空线或电缆头的对地电场等运行信息发送到站内后台或远程主站系统，在计算机上能够方便地查询有关实时信息和历史数据。
为及时掌握各监测点在故障前的运行状态，预防隐患的发生，保证设备的正常运行，并提供灵活的参数调整手段。
1.2.2异常运行时：系统能够及时掌握各监测点的异常运行情况，将各接头的温度越限、温升过快和电池电压低等报警信息发送到站内后台或远程主站系统，在计算机上能够方便地查询有关报警信息和实时数据，及时掌握各监测点在异常运行时的运行状态，避免恶性事故的发生。
高压开关柜温度在线监测装置技术规范
可编辑Q/CSG 中国南方电网有限责任公司企业标准中国南方电网有限责任公司发布目次前言 (II)1. 范围 (1)2. 规范性引用文件 (1)3. 术语和定义 (1)4. 技术要求 (1)5. 试验项目及要求 (3)6. 检验规则 (4)7. 标志、包装、运输、贮存 (5)前言为规范输变电设备在线监测系统的规划、设计、建设和运行管理，统一技术标准，促进在线监测技术的应用，提高电网的运行可靠性，特制定本标准。
本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。
本标准起草单位：广东电网公司电力科学研究院。
本标准主要起草人：本标准由中国南方电网有限责任公司标准化委员会批准。
本标准自XXXX年XX月XX日起实施。
执行中的问题和意见，请及时反馈给南方电网公司生产技术部。
高压开关柜温度在线监测装置技术规范1.范围本规范规定了高压开关柜温度在线监测装置的术语、技术要求、试验项目及要求、检验规则、标志、包装、运输、贮存要求等。
本规范适用于高压开关柜温度在线监测装置。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括刊误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志GB/T 6388 运输包装收发货标志Q/CSG 1 0011-2005 220kV~500 kV变电站电气技术导则GB-2887-89 计算机场地技术条件GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50065-1994 交流电气装置的接地设计规范JJF 1171-2007 温度巡回检测仪校准规范Q/CSG XXXX 变电设备在线监测系统通用技术规范3.术语和定义以下术语和定义适用于本规范。
3.1 无线测温装置 Wireless temperature measurement由前置温度传感器、无线接收及现场显示仪表组成的温度测量装置，前置温度传感器测量温度后通过无线传输至无线接收及现场显示仪表显示温度。
高压开关柜的在线监测与故障诊断技术
高压开关柜的在线监测与故障诊断技术，是指通过使用现代化的传感器和监测设备，对高压开关柜的工作状态进行实时监测和分析，并通过数据采集和处理来实现对可能发生的故障进行预测和诊断的技术手段。
高压开关柜是电力系统中的重要设备，主要用于控制和保护电力设备和电路。
由于高压开关柜运行在较高的电压和电流下，长期以来受到环境条件和工作负荷的影响，容易发生各种故障，如电弧、过电压、过电流等。
这些故障往往会给电力系统的稳定运行和设备的安全使用带来重大影响。
因此，开发高压开关柜的在线监测与故障诊断技术对于确保电力系统的稳定运行和设备的安全使用至关重要。
这项技术主要包括以下几个方面：1. 传感器技术：通过安装各种传感器，如温度传感器、电压传感器、电流传感器等，实时监测高压开关柜的各项参数，将传感器采集到的数据传输给监测系统。
2. 数据采集与传输技术：通过现代化的数据采集设备和通信技术，将传感器采集到的数据传输给监测系统。
采用无线传输技术可以实现远距离传输，方便数据的采集和处理。
3. 数据处理与分析技术：将采集到的数据输入到监测系统中，通过对数据的处理和分析，可以获取高压开关柜的实时工作状态和运行参数。
同时，通过建立故障模型和数据挖掘算法，可以对可能发生的故障进行预测和诊断。
4. 故障诊断与预测技术：基于数据处理和分析结果，结合故障模型和专家知识，可以对高压开关柜的故障进行诊断和预测。
通过监测参数的异常变化和故障特征的提取，可以快速准确地判断出故障类型和位置，并采取相应的维修措施。
通过高压开关柜的在线监测与故障诊断技术，可以实现对设备的实时监控和故障预警，提高了设备的可靠性和安全性。
同时，通过对数据的分析和挖掘，可以获取设备的运行情况和故障特征，为设备的维护和管理提供支持。
这项技术在电力系统运行中的应用已经取得了显著的效果，成为电力系统维护和管理的重要手段。
随着物联网和大数据技术的发展，高压开关柜的在线监测与故障诊断技术将会得到更广泛的应用和发展。
高压开关柜温度监测
高压开关柜温度监测一、高压开关柜温度监测概述电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动,触点和母线排连接处老化等问题,造成设备过热甚至出现严重事故。
而开关柜内有裸露高压,空间封闭狭小,无法进行人工巡查测温,传统的测温方式都无法有效地解决这个问题。
高压开关柜温度监测系统是将温度传感器安装到开关柜内,在线测量该点温度后,以无线方式将数据上传,集中显示,并实现超温报警。
还可与电力自动化系统连接,用户在远程监视设备温度运行状态,高压开关柜温度监测系统发现设备温度异常,自动远程报警,以便及时消除事故隐患。
高压开关柜温度监测系统适用于各种类型的高压设备的温度在线监测，具有可靠的高压隔离、抗强电场、磁场干扰及良好的热稳定等特性。
本系统通过即时监测开关触头等发热点温度，可发现异常发热故障苗头，从而防止故障的发生，并且通过温度历史记录，对开关柜“状态维修”提供科学数据依据。
对开关柜等电器设备的安全运行具有重要的意义。
二、高压开关柜温度监测原理示意图如下图所示,高压开关柜温度监测系统的基本组成部分包括: 下位机（或叫前端机）和中心预警平台。
下位机具体示意图(1) 无线温度采集器:简称采集器,负责采集监测点的温度数据,并通过无线方式把采集数据发送出来。
(2) 数据收发终端:简称终端,负责收集无线温度传感器发出的温度数据,并把所收集的数据通过网络方式上传到测温管理主机。
(3) 测温管理机:简称主机或工作站,负责对数据收发终端进行工作参数设定,自动周期地从终端中读取所接收的测温数据,并对数据进行分析,发现超过警戒的温度或温度发生异常波动则实时报警。
测温数据可在计算器中作长期存储记录,供随时查询显示.经过对实际需求的分析,系统设计为1个测温管理机最多管理32个数据收发终端,1个数据收发终端最多管理200个无线温度采集器。
也就是说1个主机可管理6400个无线采集器.这基本上可以满足一个220KV变电站的应用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
执行中的问题和意见，请及时反馈给南方电网公司生产技术部。
高压开关柜温度在线监测装置技术规范
1.
本规范规定了高压开关柜温度在线监测装置的术语、技术要求、试验项目及要求、检验规则、标志、包装、运输、贮存要求等。
本规范适用于高压开关柜温度在线监测装置。
2.
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括刊误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。
目次
前
为规范输变电设备在线监测系统的规划、设计、建设和运行管理，统一技术标准，促进在线监测技术中国南方电网有限责任公司生产技术部提出、归口并解释。
本标准起草单位：广东电网公司电力科学研究院。
本标准主要起草人：
本标准由中国南方电网有限责任公司标准化委员会批准。
表1高压开关柜温度在线监测装置技术指标
监测参量
测量范围
测量误差要求
温度
－25℃～+125℃
±（标准读数×1%+1℃）
其它技术指标见表2。
表2其它技术指标
参量
要求
前置温度传感器数据发射传输距离
安装于高压开关柜内＞20米
5.
5.1试验环境
除环境影响试验及现场试验之外，其它试验项目应在如下试验环境中进行。
JJF 1171-2007温度巡回检测仪校准规范
Q/CSG XXXX变电设备在线监测系统通用技术规范
3.
以下术语和定义适用于本规范。
3.1无线测温装置Wireless temperature measurement
由前置温度传感器、无线接收及现场显示仪表组成的温度测量装置，前置温度传感器测量温度后通过无线传输至无线接收及现场显示仪表显示温度。
3.2前置温度传感器Temperature sensor
利用物质各种物理性质随温度变化的规律把温度转换为电量的传感器。
4.
4.1通用技术要求及选用与配置原则
高压开关柜温度在线监测装置的基本功能、绝缘性能、电磁兼容性能、环境性能、机械性能、外壳防护性能、连续通电性能、通信功能、可靠性及外观和结构等通用技术要求应满足《变电设备在线监测装置通用技术规范》。
b)前置温度传感器应实时监测温度并处于待机状态（低功耗），按照设置的时间间隔上传温度值，前置温度传感器的数据发送时间间隔可由后台设置，当温度超过报警温度设定阈值时，应立刻启动发射上传温度数据报警，报警信号必须人为干预后方可复位；
c)前置温度传感器应可实现待机、温度检测、接收数据和上传数据功能,采用高性能电池或TA取电供电。发射功率对电力设备（如继电保护）的辐射骚扰应无影响，不会干扰运行设备。无线接收及现场显示仪表可对每个前置温度传感器的温度报警值进行设定，也可设定异常温度报警范围，如采用电池供电，还应预知及报警前置温度传感器的电池电量；
g)具有故障报警功能（数据超标报警、测试功能异常报警、信号回路异常报警等）。
4.4可靠性要求
a)测温装置相邻两次故障间的工作时间的平均值不小于8760小时；
b)前置温度传感器运行在－25℃～+125℃环境条件下外观和硬件应不受任何影响。
4.4性能要求
高压开关柜温度在线监测装置的性能应满足表1的要求。
GB/T191包装储运图示标志
GB/T 6388运输包装收发货标志
Q/CSG 1 0011-2005 220kV~500 kV变电站电气技术导则
GB-2887-89计算机场地技术条件
GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB50065-1994交流电气装置的接地设计规范
4.2接入安全性要求
高压开关柜温度在线监测装置的接入不应改变主设备的电气联接方式、绝缘性能及机械性能，供电方式安全可靠，不应影响现场设备的安全运行。
3.6
1
2
3
4
4.1
4.2
4.3功能要求
高压开关柜温度在线监测装置应满足的基本功能如下：
a)应具备长期稳定工作能力，具有断电不丢失数据、自检测和自复位的功能；
d)测温采集模块采用无线通讯技术传输温度信号，温度信号从测温模块到通讯模块不需要任何接线；
e)测温装置运行时,装置接收和传输数据应无丢包、错误数据、通讯中断现象发生，各前置温度传感器传输数据应无相互干扰；
f)测温装置的前置温度传感器应具有良好的绝缘性能，装置接收和传输数据应具有极强的抗电磁干扰能力；
a)环境温度：+10C～+35C；
b)相对湿度：45%～75%；
