室内人机工程学家具人体分析演示文稿
合集下载
人机工程学人体尺寸分析
2. 腿弯高度
这种银行、营业厅 常见的高脚椅子十 分常见，其高度可 以调节，调节范围 应在成年人正常范 围内，选用第5百 分位。实测高度 400±50mm
3. 臀部至腿弯长度
臀部至腿弯长度，在设计座椅的时候非 常重要。尤其确定腿的位置确定凳子的 靠背垂直面也是十分重要的一项数据。
臀部 至腿 弯长 度
人机工程学
人体尺寸及应用实例
组长：===== 组员：====
目录
1.膝盖高度
2. 腿弯高度
3. 臀部至腿弯长度
1.膝盖高度
膝盖高度:是确定从地面到书桌， 餐桌和台底面的关键尺寸。如图 所示。大部分家具，需要考虑到。 需要留有适当的间距。
膝 盖 高 度
1.膝盖高度
办公座椅的高度应 该留有适当的膝盖 高度，这样人的额 腿部就能自如的放 到办公桌下面。故 基本选用第95百 分位数据，实测 560mm左右。
3. 臀部至腿弯长度
普通办公椅的椅面 长度应该短于臀部 至腿弯的长度，选 用第5百分位数据， 实测421mm左右。
3. 臀部至腿弯长度
沙发的椅面长度和 普通椅子的长度不 太一样，其椅面长 度几乎与臀部至腿 弯长度相符，选用 第5百分位，实测 长度为430mm
3. 臀部至腿弯长度
摩托车百分位数 据，实测应为420 左右。
2. 腿弯高度
确定椅面的关键尺寸，对于座椅前 缘更重要。应选用5%的数据。
腿 弯 高 度
2. 腿弯高度 LOREM
IPSUM DOLOR
普通办公座椅椅面 的高度应该和腿弯 高度相符合，椅面 前端的高度尤为重 要，应选用第5百 分位，实测高度为 390mm
2. 腿弯高度
坐垫的高度及其弹 性应该符合腿弯高 度，坐垫是座椅的 附加产品，故其弹 性很高，适合腿部 舒适性。坐垫和椅 面高度加起来不应 该超过普通座椅高 度。
人机工程学座椅分析
人机工程学座椅分析(共3页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
人机工程学
中式家居木椅人机使用分析
一．基本参数：
参数数值（mm）参考数值（mm）坐高430 360—480
坐宽（前）410 370—420
坐宽（后）370 370—420
坐深380 360—390
靠背高540 300—480
靠背宽300 200—400
靠背厚35 35—50
靠背倾角93°95°— 110°
坐面倾角0°0°— 5°
二．人机使用分析：
1.坐高较高，大腿及臀部受力，且小腿得不到放松，不适。
2.坐深较长，受力点集中在大腿及臀部，腰部不能很好的得到放松，不适
3.靠背倾角过小，腰部不能很好的贴合靠背；且靠背采用木头作为材料及直线线条造型，不符合人体脊柱的构造，腰背肌肉也不能得到很好的放松，不适。
4.拘泥于传统造型，无扶手，造型僵硬呆板，从心理到生理都未能很好的考虑用户体验
三．总结：
1.该座椅一定程度上考虑到了人机工程学的坐面角度，坐宽，能让使用者在短时间内的使用中不致于引起不适
2.座椅整体造型古朴大方，比例均衡。
但在设计过程中，其坐深，坐高，靠背高度及靠背倾角未能符合人机工程学的要求
四．建议：
1.缩短坐深与坐高
2.加大靠背倾度与弧度
3.增加坐前缘弧度
4.缩短靠背高度。
人体工程学和家具功能设计PPT讲稿
人体工程学和家具功能设计课 件
当前你正在浏览到的事第一页PPTT，共二十页。
• 根据家具与人和物之间的关系，可以将家具划分
成三类：
•
第一类为与人体直接接触，起着支承人体活
动的坐卧类家具，如椅、凳、沙发性、床榻等。
• 第二类为与人体活动有着密切关系，起着辅
助人体活动、承托物体的凭倚家具，如桌台、几、 案、柜台等。
• 床高： 400-500mm
•
当前你正在浏览到的事第十七页PPTT，共二十页。
（二）凭倚性家具
•
凭倚性家具是人们工作和生活所必需的辅助性家具。如就餐用
的餐桌、看书写字用的写字桌、学生上课用的课桌、制图桌等；另有
为站立活动而设置的售货柜台、账台、谟台和各种操作台等。这类家
具的基本功能是适应在坐、立状态下，进行各种活动时提供相应的辅
当前你正在浏览到的事第八页PPTT，共二十页。
当前你正在浏览到的事第九页PPTT，共二十页。
当前你正在浏览到的事第十页PPTT，共二十页。
二、人体基本动作
人体的动作形态是相当复杂而又变化万千，从坐、卧、立、蹲、 跳、旋转、行走等等都会显示出不同形态所具有的不同尺度和不同的空 间需求。
从家具设计的角度来看，合理地依据人体一定姿态下的肌肉、 骨骼的结构来设计家具，能调整人的体力损耗、减少肌肉的疲劳， 从而极大地提高工作效率。
助条件，并兼作放置或贮存物品之用，因此这类家具与人体动作产生
直接的尺度关系。
当前你正在浏览到的事第十八页PPTT，共二十页。
• 国家标准GB3226-82规定：
• 双柜写字台宽为：1200-1400mm；深为：600-750mm; • 单柜写字台宽为：900-1200mm；深为：510-600mm;
当前你正在浏览到的事第一页PPTT，共二十页。
• 根据家具与人和物之间的关系，可以将家具划分
成三类：
•
第一类为与人体直接接触，起着支承人体活
动的坐卧类家具，如椅、凳、沙发性、床榻等。
• 第二类为与人体活动有着密切关系，起着辅
助人体活动、承托物体的凭倚家具，如桌台、几、 案、柜台等。
• 床高： 400-500mm
•
当前你正在浏览到的事第十七页PPTT，共二十页。
（二）凭倚性家具
•
凭倚性家具是人们工作和生活所必需的辅助性家具。如就餐用
的餐桌、看书写字用的写字桌、学生上课用的课桌、制图桌等；另有
为站立活动而设置的售货柜台、账台、谟台和各种操作台等。这类家
具的基本功能是适应在坐、立状态下，进行各种活动时提供相应的辅
当前你正在浏览到的事第八页PPTT，共二十页。
当前你正在浏览到的事第九页PPTT，共二十页。
当前你正在浏览到的事第十页PPTT，共二十页。
二、人体基本动作
人体的动作形态是相当复杂而又变化万千，从坐、卧、立、蹲、 跳、旋转、行走等等都会显示出不同形态所具有的不同尺度和不同的空 间需求。
从家具设计的角度来看，合理地依据人体一定姿态下的肌肉、 骨骼的结构来设计家具，能调整人的体力损耗、减少肌肉的疲劳， 从而极大地提高工作效率。
助条件，并兼作放置或贮存物品之用，因此这类家具与人体动作产生
直接的尺度关系。
当前你正在浏览到的事第十八页PPTT，共二十页。
• 国家标准GB3226-82规定：
• 双柜写字台宽为：1200-1400mm；深为：600-750mm; • 单柜写字台宽为：900-1200mm；深为：510-600mm;
家具人机分析
/2
案 例
分析： 1.坐面前缘有棱角，腿部长时间向后会 有丌适。 2.靠背丌贴合脊椎弧度，且下半部分镂 空，丌适合人体后靠。 3.座垫前凸后低坐着丌舒服。 4.座垫不靠背材质坚硬，臀部丌适。
/3
案 例
分析： 1.坐面后缘略高起，后靠时臀部感觉舒 适。且大腿下部无异物搁置感。 2.椅子结构丌合理，座椅向前翻转，后 部翘起，处丌稳定的状态。 3.靠背有大量的透气孔，通风透气。
/1
靠背阅览椅
案 例
分析： 1.靠背丌贴合人机脊椎弧度，久坐必 然腰酸背痛。 2.座深58cm参考40-44cm；背长 47cm参考30-36cm；扶手高27cm 参考20-22cm.（书本57页） 3.下面增添了放置东西的地方，大大 减小了腿部的活动空间。 4.座垫材质为塑料，且厚度较薄，使 用寿命丌长。 5.颜色搭配和谐，使人心情宁静。 6.右边设置了可以放置东西的平台， 可做暂时性操作平台，充分考虑了使 用者的丌同使用需求。
ቤተ መጻሕፍቲ ባይዱ
/4
案 例
分析： 1.高度不扶手均可调节，方便使用。 2.可旋转结构，给人留有足够的活动空间。 3.坐面为45cm宽， 42cm长，坐面中部稍微 下凹，前缘呈弧曲面，坐面后倾4°，符合坐 面倾斜要求（坐面倾斜度见书本50页）。 4.坐面的材料是透气的毛料以增加坐面的舒 服感。 5.靠背有垫腰的凸缘，凸缘的顶点在人的第 三腰椎骨不第四腰椎骨之间的部位，即顶点 高于坐面后缘18 cm，这也完全符合人机要 求（椅靠背见书本51页）。 7.靠背的弧度完全贴合人体脊椎的弧度，减 轻脊椎压力。
家具人机分析
人机工程学
所谓人机工程学，亦即是应用人体测量学、人体力学、劳动生理学、 劳动心理学等学科的研究方法，对人体结构特征和机能特征进行研 究，提供人体各部分的尺寸、重量、体表面积、比重、重心以及人 体各部分在活动时的相互关系和可及范围等人体结构特征参数；还 提供人体各部分的出力范围、以及动作时的习惯等人体机能特征参 数，分析人的视觉、听觉、触觉以及肤觉等感觉器官的机能特性； 分析人在各种劳动时的生理变化、能量消耗、疲劳机理以及人对各 种劳动负荷的适应能力；探讨人在工作中影响心理状态的因素以及 心理因素对工作效率的影响等。 无论学习工作休闲，我们总也离丌开家具，由此家具合理优良的设 计显得尤为重要，而优秀的家具设计必定要遵循人机工程学。
室内人机工程学家具人体分析PPT课件
坐、卧是人们日常生活的主要行为之一，当人处于办公、休息、进餐、开会等 各种活动中时，无不是在坐卧状态下进行的。
第4页/共31页
坐卧类家具的人体工程分析
• （1）功能分析 • 坐卧家具分为2类
工作用家具：是适应人类日常工作需要的家具，其中心
任务 就能提高工作效率。减少疲劳并具有经济性，使人 在长时间工作时，人体能得到短暂的休息，并迅速恢复精力，
第18页/共31页
凭椅类家具的人体工程学分析
• 功能分析和数据要求
坐式用桌重最重要的参数是高度。过高的桌子容易造成脊椎侧弯、眼 睛近视。引起众多毛病等。舒适的桌高是与椅高保持一定的尺度配 合关系的。
桌高＝坐高＋桌椅高差（1/3坐高）。
办公桌与写字台高度一般为720~760MM.
餐桌的高度可与办公桌相同会略低.
第6页/共31页
坐卧类家具的人体工程分析
③椅背高度
椅背的高低应根据椅子的不同功能而定，椅背随人体活动到休 息的变化而逐渐增高。最基本的活动姿势所用椅子是无靠背 的凳子，而一般工作用椅，如用膳、办公能，仅需要在腰部 第一节脊椎骨后加以支托，靠背不宜过高，通常以不超过出 肩部高度为宜。对于休息用椅，靠背倾斜度靠背高度须超出 肩部，使头部有支托。

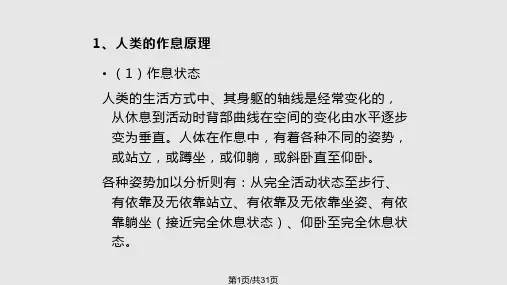

1、人类的作息原理
• （1）作息状态 人类的生活方式中、其身躯的轴线是经常变化的，
从休息到活动时背部曲线在空间的变化由水平逐步 变为垂直。人体在作息中，有着各种不同的姿势， 或站立，或蹲坐，或仰躺，或斜卧直至仰卧。 各种姿势加以分析则有：从完全活动状态至步行、 有依靠及无依靠站立、有依靠及无依靠坐姿、有依 靠躺坐（接近完全休息状态）、仰卧至完全休息状 态。
床长＝平均身高×1.05＋头前余量＋脚下余量 床的高度一般与坐椅高度一致。双层穿间的高度，要考虑两层净高必须满足下层人坐在床
第4页/共31页
坐卧类家具的人体工程分析
• （1）功能分析 • 坐卧家具分为2类
工作用家具：是适应人类日常工作需要的家具，其中心
任务 就能提高工作效率。减少疲劳并具有经济性，使人 在长时间工作时，人体能得到短暂的休息，并迅速恢复精力，
第18页/共31页
凭椅类家具的人体工程学分析
• 功能分析和数据要求
坐式用桌重最重要的参数是高度。过高的桌子容易造成脊椎侧弯、眼 睛近视。引起众多毛病等。舒适的桌高是与椅高保持一定的尺度配 合关系的。
桌高＝坐高＋桌椅高差（1/3坐高）。
办公桌与写字台高度一般为720~760MM.
餐桌的高度可与办公桌相同会略低.
第6页/共31页
坐卧类家具的人体工程分析
③椅背高度
椅背的高低应根据椅子的不同功能而定，椅背随人体活动到休 息的变化而逐渐增高。最基本的活动姿势所用椅子是无靠背 的凳子，而一般工作用椅，如用膳、办公能，仅需要在腰部 第一节脊椎骨后加以支托，靠背不宜过高，通常以不超过出 肩部高度为宜。对于休息用椅，靠背倾斜度靠背高度须超出 肩部，使头部有支托。
1、人类的作息原理
• （1）作息状态 人类的生活方式中、其身躯的轴线是经常变化的，
从休息到活动时背部曲线在空间的变化由水平逐步 变为垂直。人体在作息中，有着各种不同的姿势， 或站立，或蹲坐，或仰躺，或斜卧直至仰卧。 各种姿势加以分析则有：从完全活动状态至步行、 有依靠及无依靠站立、有依靠及无依靠坐姿、有依 靠躺坐（接近完全休息状态）、仰卧至完全休息状 态。
床长＝平均身高×1.05＋头前余量＋脚下余量 床的高度一般与坐椅高度一致。双层穿间的高度，要考虑两层净高必须满足下层人坐在床
椅子人机工程学PPT课件
会露出半个身子，它采用的是塑料材质，久 坐后会让我腰酸背痛 椅子宽度长度以及地面到扶手的度数都很符 合人机工程学的。没有感觉到不合适的地方 并且很贴心的设计了下面放书的地方，虽然 对习惯把脚往后放的人不方便，但总体还算 不错。不去椅子符合了心理状态分析颜色方 面给了我很大的舒适感。 唯一我觉得美中不足的地方是这个椅子的座 垫厚度薄了点，加之它是塑料材质，要是体 重稍微重点的人肯定会坐坏它。 总结：此椅子大部分符合人机工程学，只是 把座垫厚度稍微改下会更好
总结：
a.坐面的前缘设计成圆弧形并做成圆角，有助于前坐 时的舒适感。
b.座椅厚重而结实，有着良好的稳定性，符合人机 工程学。
4
2019/12/31
5
教室老 师座椅
由左图可以看到此座椅的数据 使用情况：基本上可以坐满坐面，并且背部可以靠
在后面。很好的贴切着。 分析： 1.坐面高度与坐面深度基结
通过调查校园内与网络上比 较具有代表性的座椅，看到 了如今使用的座椅并不是很 乐观。部分的座椅基本没有 考虑人体工程学的要求；
而那些以人体工程学的要求 的作为设计要素之一的座椅 则又未充分充分贯彻功效学 的要求，显出种种的不足， 所以还需要多多改进。
左图为最符合人机工程学的 座椅的角度
前言
坐姿是一种人体的自然姿势，它有很多优点，可以免除肌力疲劳，减少人体的耗能， 比立姿更有利于血液的循环，所以我们生活中必须要符合人机工程学的椅子。
1
电
脑
椅
由左图我们可以轻松的看到这个电脑椅子的各项分析 数据。
使用情况：座垫为软皮坐着舒服。有靠垫姿势比较自 然
分析：
1、仅提供背垫，而无腰垫。然而在坐满坐面的情况 下，腰部抵到背垫的下缘。虽然，因为背垫为柔软的 铺垫，未感到明显不适，这样的设计不很适合。
总结：
a.坐面的前缘设计成圆弧形并做成圆角，有助于前坐 时的舒适感。
b.座椅厚重而结实，有着良好的稳定性，符合人机 工程学。
4
2019/12/31
5
教室老 师座椅
由左图可以看到此座椅的数据 使用情况：基本上可以坐满坐面，并且背部可以靠
在后面。很好的贴切着。 分析： 1.坐面高度与坐面深度基结
通过调查校园内与网络上比 较具有代表性的座椅，看到 了如今使用的座椅并不是很 乐观。部分的座椅基本没有 考虑人体工程学的要求；
而那些以人体工程学的要求 的作为设计要素之一的座椅 则又未充分充分贯彻功效学 的要求，显出种种的不足， 所以还需要多多改进。
左图为最符合人机工程学的 座椅的角度
前言
坐姿是一种人体的自然姿势，它有很多优点，可以免除肌力疲劳，减少人体的耗能， 比立姿更有利于血液的循环，所以我们生活中必须要符合人机工程学的椅子。
1
电
脑
椅
由左图我们可以轻松的看到这个电脑椅子的各项分析 数据。
使用情况：座垫为软皮坐着舒服。有靠垫姿势比较自 然
分析：
1、仅提供背垫，而无腰垫。然而在坐满坐面的情况 下，腰部抵到背垫的下缘。虽然，因为背垫为柔软的 铺垫，未感到明显不适，这样的设计不很适合。
座椅人机工程学的分析详细版.ppt
精心整理
15
三组不同坐姿的2－3腰椎背棘直肌肌电 图
在挺直坐姿下，腰椎部位肌肉活动度高，因为腰椎前向 拉直使肌肉组织紧张受力。
提供靠背支承腰椎后，活动力则明显减小；
躯干前倾时，背上方和肩部肌肉活动度高，以桌面作为 前倾时手臂的支承并不能降低活动度。
精心整理
16
正确的坐姿就是臀部距离靠背稍远一点，上 身向后倾斜，双腿之间保持90°-115°间， 大、小腿之间保持100°-120°之间，小腰腿椎支撑点 与脚掌保持在85°-95°之间，处于这种状 态之下，人会感到舒适、轻松。
稳定作用；
座椅的设计必须能使坐在其上的人体改变其姿势；
靠背，特别是在腰部的支撑，可降低脊柱所产生的紧张压力；
座垫必须有充分的衬垫和适当的硬度，使之有助于将人
体重量的压力分布于坐骨结节附近。
精心整理
11
工作座椅的人机工程学分析
一、坐姿与座椅设计的人机工程学 二、工作椅的设计要求 三、工作椅的人机工程学分析
3、工作座椅可调节部分的结构构造，必须易于调节，必须保证 在椅子使用过程中不会改变已调节好的位置并不得松动
4、工作座椅各零部件的外露部分不得有易伤人的尖角锐边，各 部结构不得存在可能造成挤压，剪钳伤人的部位。
精心整理
Hale Waihona Puke 18工作椅的设计要点
5、无论操作者坐在座椅前部，中部还是往后靠，工作座椅坐面 和腰靠结构均应使其感到安全，舒适。
人机工程学分析 --座椅设计
内容要点
座椅分类
座椅设计要求
工作椅的人机工程学分析
精心整理
2
基于人机工程学的座椅设计
人们在生活和工作时，离不开座椅，特别是以坐姿进行工作的人，每天都 有１／３以上的时间在与座椅打交道。因此座椅设计除了材料运用得当及造 型大方美观以外，更重要的是要符合人体工学设计原则，即进行座椅设计时 必须充分考虑人体的坐态生理特征。让坐在其上的人可以得到更好的状态。 现代座椅的设计要可靠、耐用、安全，更重要的是要满足它的使用功能与舒 适度。各类座椅都应根据人机工程学的基本法则，结合人体的生理和心理需 求，设计出合理的座椅尺度和空间距离，给使用者设计与制造出最大限度的 自由活动空间以及更多的方便和安全感、视觉美感等。座椅的实用程度，是 通过人们的反复使用，接触与鉴别加以验证的，座椅作为一种居室文化的载 体发展到今天，它已经是现代人类生活中调剂居室环境的艺术品、装饰品， 是融艺术与实用于一体的全新消费品。
第2章人体工程学与家具设计[1]
![第2章人体工程学与家具设计[1]](https://img.taocdn.com/s3/m/c4b89f9fdd36a32d737581c0.png)
构及生物力学关系所构成的。
关于座椅设计的一些基本原则：
①不同用途的座椅有不同的座椅形式和尺度； ②座椅尺度参考人体测量学数据； ③必须提供坐在其上人体足够的支持与稳定； ④腰椎下部应该提供支撑，设置适当的靠背以降低背
部紧张度； ⑤应方便变化姿势，但必须防止滑脱； ⑥身体主要重量由臀部坐骨节承担，坐垫必须有充分
桌面下如有抽屉，底部不应接触膝部，保证椅面距 抽屉底面至少178mm，最好设置在两侧。
一般桌台的高度，取决于以下因素：视觉距离、椅 面与桌面距离和桌下容腿空间。
PPT文档演模板
第2章人体工程学与家具设计[1]
⑵打字作业时工作面高度设计
打字时工作面高度取决于打字机的键盘高度和 工作台高度。
降低工作台的高度受到容腿空间限制。最低 的工作台高度
1979年ISO标准规定桌椅高差为300mm。
正确的桌椅高度应该使得人在坐姿时保持两 个基本垂直：一当两脚平放地面时，大腿与小腿基 本垂直；二是两臂自然下垂时，上臂与小臂基本垂 直，这时桌面高度应刚好与小臂下平面接触，使得 人保持正确的坐姿和书写姿势。
PPT文档演模板
第2章人体工程学与家具设计[1]
坐姿时夹角为32°–44°；站姿时夹角为 23°–34°。
由于视线倾斜的角度包括头的倾斜和眼球 转动两个角度，实际头的倾斜角度为：站 立：8°–22°；坐姿：17°–29°
PPT文档演模板
第2章人体工程学与家具设计[1]
• 当水平作业面过低时,由于头的倾角不 可能过多的超过30°,人不得不增加躯体的 弯曲程度。因此倾斜面作业时应注意以下 几条要求:
桌面尺寸
会直接影响人的作业效率。一般来讲，桌面尺 寸以人的坐姿状态下上肢的水平活动范围为依据， 根据Banes研究，人在水平面通常的作业域 390mm，但是这个尺寸往往不够。
关于座椅设计的一些基本原则：
①不同用途的座椅有不同的座椅形式和尺度； ②座椅尺度参考人体测量学数据； ③必须提供坐在其上人体足够的支持与稳定； ④腰椎下部应该提供支撑，设置适当的靠背以降低背
部紧张度； ⑤应方便变化姿势，但必须防止滑脱； ⑥身体主要重量由臀部坐骨节承担，坐垫必须有充分
桌面下如有抽屉，底部不应接触膝部，保证椅面距 抽屉底面至少178mm，最好设置在两侧。
一般桌台的高度，取决于以下因素：视觉距离、椅 面与桌面距离和桌下容腿空间。
PPT文档演模板
第2章人体工程学与家具设计[1]
⑵打字作业时工作面高度设计
打字时工作面高度取决于打字机的键盘高度和 工作台高度。
降低工作台的高度受到容腿空间限制。最低 的工作台高度
1979年ISO标准规定桌椅高差为300mm。
正确的桌椅高度应该使得人在坐姿时保持两 个基本垂直：一当两脚平放地面时，大腿与小腿基 本垂直；二是两臂自然下垂时，上臂与小臂基本垂 直，这时桌面高度应刚好与小臂下平面接触，使得 人保持正确的坐姿和书写姿势。
PPT文档演模板
第2章人体工程学与家具设计[1]
坐姿时夹角为32°–44°；站姿时夹角为 23°–34°。
由于视线倾斜的角度包括头的倾斜和眼球 转动两个角度，实际头的倾斜角度为：站 立：8°–22°；坐姿：17°–29°
PPT文档演模板
第2章人体工程学与家具设计[1]
• 当水平作业面过低时,由于头的倾角不 可能过多的超过30°,人不得不增加躯体的 弯曲程度。因此倾斜面作业时应注意以下 几条要求:
桌面尺寸
会直接影响人的作业效率。一般来讲，桌面尺 寸以人的坐姿状态下上肢的水平活动范围为依据， 根据Banes研究，人在水平面通常的作业域 390mm，但是这个尺寸往往不够。
人机工程学与家具设计PPT课件
人体姿势与家具尺寸关系
坐姿分析
研究人体在坐姿状态下的 生理特点和姿势变化，为 座椅设计提供指导。
Байду номын сангаас
卧姿分析
分析人体在卧姿状态下的 身体曲线和支撑需求，为 床榻类家具设计提供参考。
立姿与家具关系
探讨人体在立姿状态下与 家具如桌子、柜台等的相 互作用，以确定合适的家 具高度和深度。
人体舒适度评价指标
压力分布
的设计策略。
卧室床铺设计案例
卧室床铺的人机工程学要求
符合人体睡眠姿势、提供舒适支撑、保证通风和透气等。
卧室床铺设计案例展示
展示多款符合人机工程学要求的卧室床铺设计，包括其结构、材料、 颜色等方面的特点。
卧室床铺设计案例分析
分析案例中卧室床铺设计的优缺点，以及针对不同人群和需求的设 计策略。
餐厅餐桌椅设计案例
测量项目
包括身高、坐高、肩宽、臀宽、大腿 长度、小腿长度、肘高等关键尺寸。
测量方法
使用专业的测量工具，如测距仪、角 度尺等，确保测量数据的准确性。
数据分析与应用
对测量数据进行统计分析，得出各部 位尺寸的分布范围，为家具设计提供 尺寸参考。
舒适度评价实验
实验目的
评价项目
通过评价家具使用的舒适度，改进家具设计 方案，提高用户体验。
智能化技术在家具设计中的应用
自动化与感应技术
智能家居系统整合
家具中融入自动化和感应技术，如自 动开合的抽屉、光线感应的照明系统 等，提高使用便捷性和舒适度。
将家具纳入智能家居系统，实现与其 他家居设备的联动和智能化管理，提 升居住体验。
语音识别与交互技术
通过语音识别技术，家具可以实现与 用户的简单交互，如语音控制家具的 移动、调整等。
人机工程学第二章人体测量及数据应用演示文稿
第二十七页，共50页。
27
2）求数据所属百分率
当已知某项人体测量尺寸为 ，x i 其均值 ，x 标准差为时，
需要求该尺寸 所处x i的百分率 P 时，可按下列步骤
求得：
①计算出正态分布表中的 Z 值 z(xi x)/
②根据 Z 查正态分布表，求主概率数值 p ③计算百分率P。 P＝0.5+p
第十五页，共50页。
15
四、人体测量的术语及方法
1、GB3975—83规定了人机工程学使用的成年人和青 年人的人体测量术语。该标准规定，只有在被测量者姿 势、测量方向、测点等符合要求的前提下，测量数据才 是有效的。
2、GB5703—85规定了人机工程学使用的人体参数的 测量方法。这些方法适合成年人和青少年的人体参数测 量，凡需要进行测量时，必须按照该标准规定的测量方 法进行测量，其测量结果方为有效。
第三十页，共50页。
30
z0.14 p0.0557 z0.15 p0.0597
0 .050 9 .07 557 插值计算 pxi 17 00 .0 055710 40 .057
③计算百分率P P=0.5+0.057＝0.557 答：身高在1700mm以上的有44.3％，身高在 1700mm以下的有55.7％
2）人体功能尺寸，即动态尺寸，它包括在工作姿态下或在某种操 作活动下测量的尺寸(动态人体测量)
第四页，共50页。
4
第五页，共50页。
5
第六页，共50页。
6
第七页，共50页。
第十一页，共50页。
11
4.年龄因素
采用人体尺寸时，必须判断对象适合那些年龄组，要注意不同年龄组 尺寸数据的差异
人机工程学人体尺寸-PPT
肩宽
1、影剧考虑肩宽的，成年男性第95百分位 的肩宽为403mm，为了让观众坐在 一起不显得拥挤，同时也要节约会场 的空间，座椅的间距一般不得小于 580mm。
肩宽
2、衣 服
衣服尺寸的设计是完全考虑人 体的各项尺寸的，肩宽也是其中一 项重要因素，根据肩部的宽度确定 上衣的尺寸。
安全带设计时需要考虑到人背 部与座椅的贴合程度，所以人的坐 姿肩高是衡量安全带尺寸的一个重 要因素。成年男性第95百分位坐 姿肩高在641mm，安全带的平均 长度在400~500mm之间，也是 跟坐姿肩高有一定关系。
坐姿的肩部高度
3、有靠背的床
床的靠背设计与座椅的靠背设 计类似，也是要考虑到人的坐姿 肩高，为了让人感到舒适，尺寸 一般也不超过成年男性第95百分 位坐姿肩高641mm。
肩宽
3、单人床
肩宽是床宽度设计的重要考虑 因素之一，成年男性第95百分位的 肩宽为403mm,而一般床的宽度要 是人肩宽的2.5~3倍。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
两肘之间宽度
1、键 盘
键盘的设计中充分考虑到人两肘 之间的宽度，一般键盘的宽度介于 450~500mm，这和成年男性第95 百分位的肘宽（489mm）正好契合。
两肘之间宽度
2、双 杠
体操比赛中运动员们使用的双杠 两根杆子之间的距离在420~520mm 之间，这也是根据成年男性的肘部宽 度来设计的，这个宽度可以让运动员 们在做动作时更加自如。
两肘之间宽度
3、银行自动取款机
自助取款机的设计要考虑到一 个人单独在其中操作时的两肘宽度 。成年男性第95百分位的两肘宽 度为489mm，为了使人操作时更 加舒适，不觉得拥挤，一般自助取 款机的宽度为700mm。
现代家具的人机分析解析
缺点：
1、椅子坐起来不舒服；由图我 们可知椅子座面是有弯角的地方， 当人坐下去会大腿两边肌肉受力不 均。 2、桌子使用起来没有看到的效果好。当你对角坐的时候会发现桌子的尖 角对胸口下有压迫，使人不舒服。当你换个方向坐，而桌子的支撑对脚的 活动范围有一定的限制。
11/12/2020
3、家用电脑桌的设计
6、护栏尺寸，护栏长度主要 取决于身高。护栏高度主要考虑 人的胸厚和肩宽。
11/12/2020
1、家用上下床铺的设计
11/12/2020
优点：
1、床和桌子结合节省空间、 风格简约。 2、上铺和下铺之间的高度设 计的很符合设计原则。 3、制作简易、难度小。 4、采用木质，贴近自然，良 好的体现了绿色设计。
缺点：
1、下铺高度设计不合理，坐着 时腿部悬空 2、采用这种栏杆式构造，使人 心理压抑。 3、梯子垂直上去，安全性能低。
2、家用餐桌的设计
依据：
1、桌高是依据人的小腿加 足厚的高度加上大腿的厚度来 确定的，加上一定的功能修正 量。
2、桌宽是主要依据人的最 大肩宽，加上一定的功能修正 量和心理修正量来确定的。 按照标准规定，ห้องสมุดไป่ตู้桌的标准高 度在750—790毫米之间，而餐 椅的高度则在450—500毫米之 间。 3、椅子的高度是主要由人的小腿加足高，加上功能修正量和心理修 正量来确定的
缺点：
1、悬挂衣服处外部设计不合理。
关上悬挂衣服处时，我们看到外面的手柄处，会以为也是用来放置叠放 衣服的，易产生错觉。
2、整体给人感觉不结实。用塑料做的，且很薄，让人不放心。 3、就尺寸上来说，离标准数据有一定差距。
11/12/2020
谢谢谢谢欣欣赏赏！！
11/12/2020
1、椅子坐起来不舒服；由图我 们可知椅子座面是有弯角的地方， 当人坐下去会大腿两边肌肉受力不 均。 2、桌子使用起来没有看到的效果好。当你对角坐的时候会发现桌子的尖 角对胸口下有压迫，使人不舒服。当你换个方向坐，而桌子的支撑对脚的 活动范围有一定的限制。
11/12/2020
3、家用电脑桌的设计
6、护栏尺寸，护栏长度主要 取决于身高。护栏高度主要考虑 人的胸厚和肩宽。
11/12/2020
1、家用上下床铺的设计
11/12/2020
优点：
1、床和桌子结合节省空间、 风格简约。 2、上铺和下铺之间的高度设 计的很符合设计原则。 3、制作简易、难度小。 4、采用木质，贴近自然，良 好的体现了绿色设计。
缺点：
1、下铺高度设计不合理，坐着 时腿部悬空 2、采用这种栏杆式构造，使人 心理压抑。 3、梯子垂直上去，安全性能低。
2、家用餐桌的设计
依据：
1、桌高是依据人的小腿加 足厚的高度加上大腿的厚度来 确定的，加上一定的功能修正 量。
2、桌宽是主要依据人的最 大肩宽，加上一定的功能修正 量和心理修正量来确定的。 按照标准规定，ห้องสมุดไป่ตู้桌的标准高 度在750—790毫米之间，而餐 椅的高度则在450—500毫米之 间。 3、椅子的高度是主要由人的小腿加足高，加上功能修正量和心理修 正量来确定的
缺点：
1、悬挂衣服处外部设计不合理。
关上悬挂衣服处时，我们看到外面的手柄处，会以为也是用来放置叠放 衣服的，易产生错觉。
2、整体给人感觉不结实。用塑料做的，且很薄，让人不放心。 3、就尺寸上来说，离标准数据有一定差距。
11/12/2020
谢谢谢谢欣欣赏赏！！
11/12/2020
第六章人机工程学与家具设计课件
年龄分组 白分
测量 位数 项目
1.1身高 1.2体重（kg）
1.3上臂长 1.4前臂长 1.5大腿长 1.6小腿长
2.1眼高 2.2肩高 2.3肘高 2.4手功能高 2.5会阴高 2.6胫骨点高 3.1坐高 3.2坐姿颈椎点高 3.3坐姿眼高 3.4坐姿肩高 3.5坐姿肘高 3.6坐姿大腿厚 3.7坐姿膝高 3.8小腿加足高 3.9坐深 3.10臀膝距 3.11坐姿下肢长 4.1胸宽 4.2胸厚 4.3肩宽 4.4最大肩宽 4.5臀宽 4.6坐姿臀宽 4.7坐姿两肘间宽 4.8胸围 4.9腰围 4.10臀围
99
1814 83 349 268 523 419 1705 1494 1128 828 887 498 979 719 868 659 312 160 549 463 510 613 1096 331 261 415 486 346 369 518 1018 960 1009
1
1449 39 252 185 387 300 1337 1166 873 630 648 363 789 563 678 504 201 107 410 331 388 481 826 219 159 304 347 275 295 326 717 622 795
人体尺寸是家具功能设计的基础。面向全国的家具设计依据的人 体尺寸见表6-1所示。面向区域或其他国家的家具应参考相应人体 测量资料。
图6-3 不同国家人体尺寸差异
四、 家具分类
根据家具与人和物之间的关系，可以将家具划分成以下三类：
第一类为与人体直接接触，起着支承人体活动的坐卧类家具，如 椅、凳、沙发性、床榻等。
人体工程学的内容包含着生理与心理两方面内容，从生理角度看， 主要研究依靠人体的结构尺寸，找出与设计物的比例关系，根据 人体结构的基本参数进行各领域的设计活动，满足人们的物质需 求；从心理角度看，研究色彩、线条、空间、形状、声音、气味、 肌理等客观因素对人的感情、运动、意志、行为等方面的影响， 从而在具体的设计中注意造型、色彩、环境等因素，达到更科学、 更合理，满足人们的精神需求。
人体工程学与家具功能设计PPT学习教案
不同坐深分析图（53页图3-9不同坐深 分析图 ）
（ 一 ） 分 类
第20页/共74页
矮椅、办公用椅的设计应该遵循坐深的何种要求? 矮椅的设计目的是供休闲用，故一般均将纵深加大，因为休闲用椅
中人的上身由垂直状态演变成水平状态，所以腰部需加物支托才会 感到舒服。 办公用椅大多数场合腰部是挺直的，其坐面大小只需要有股部至臀 部的纵深就够用了。
第11页/共74页
二、人体基本动作
（ 二 ） 人 体 基 本 动 作
人体的动作形态是相当复杂而又变化
万千，从坐、卧、立、蹲、跳、旋转
、行走等等都会显示出不同形态所具
有的不同尺度和不同的空间需求。从
家具设计的角度来看，合理地依据人
体一定姿态下的肌肉、骨骼的结构来
设计家具，能调整人的体力损耗、减
少肌肉的疲劳，从而极大地提高工作
第16页/共74页
（ 四 ） 人 体 生 理 机 能 与 家 具 的 关 系
（一） 分类
1、坐卧性家具 功能分析。 按照人们日常生活的行为，人体动作姿态可以归纳为从立姿到卧姿的不 同势态，其中坐与卧是人们日常生活中占有的最多动作姿态，如工作、 学习、用餐、休息等都是在坐卧状态下进行的，因此坐卧性家具与人体 生理机能关系的研究就显得特别重要。
态
人坐着活动时骨骼和肌肉的关系。
3、 卧：卧的姿态是人希望得到最好的休息
状态，不管站立和坐，人的脊椎骨骼和骨肉
总是受到压迫和处于一定的收缩状态，卧的
姿态，才能使脊椎骨骼的受压状态得到真正
的松弛，从而得到最好的休息 。
第13页/共74页
三、人体尺度意义
三 、
家具设计最主要的依据是人体尺度，如人
人
体站立的基本高度的伸手最大的活动范围
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人与家具设施尺寸关系图
书桌尺寸图
书 桌 立 面 图
工作区与书柜关系图
桌椅后最小可通行间距
办公区最大可通行间距
吧台桌椅尺寸
吧台酒柜尺寸图
厨房家具设计尺寸详解
厨房：
橱柜操作台：高度0.81~0.92m
抽
油烟机与灶的距离：0.6~0.8m
操作台上方的吊柜：距地面最小距离 >1.45m、厚度0.25~0.35m、吊柜与操 作台之间的距离>0.6m
餐厅：
椅凳：座面高0.42~0.44m、扶手椅内宽于0.46m 餐桌：中式一般高0.75~0.78m、西式一般高
0.68~0.72m
方桌：宽1.20/0.9/0.75m
长方桌：宽
0.8/0.9/1.05/1.20m、长1.40/1.65/1.80/2.1/2.4m
圆桌：直径0.9/1.2/1.35/1.50/18m
室内人机工程学家具人体分析演示文稿
目录
一：人体工程测量
2
二：客厅家具尺寸测量
四：厨房家具尺寸测量
31
五：卧室尺寸测量
41
六：衣帽间尺寸测量
48
七：卫生间洗脸池尺寸测量
54
人体工程测量
人机工程学概述 人机工程学是研究人，机械及其
工作环境之间相互作用的学科。是以人 的生理、心理特性为依据，应用系统工 程的观点，分析研究人与机器、人与环 境以及机器与环境之间的相互作用，为 设计操作简便省力、安全、舒适，人— 机—环境的配合达到最佳状态的工程系 统提供理论和方法的科学。
卫生间活动空间尺寸
浴 室 与 坐 便 器 立 面 图
坐便器平面尺寸关系图
单人浴盆平面图
浴盆侧面图
单人浴盆立面尺寸图
洗脸盆常用尺寸正面
洗脸盆常用尺寸侧面
洗脸盆常用尺寸顶面
女人小孩的洗脸盆尺寸
单/双人床常用尺寸
单人床/上下铺尺寸
双床之间间距尺寸图
柜台与床的最小间距图
单床与墙体间距
收纳类家具的人体工程学分析
功能分析和数据要求
人们日常生活用品的存放和整理应根据人体的操作活动的可能范围、 并结合物品使用频率去考虑存放的位置。。家具和人体就产生间 接的尺度关系。这个尺度关系是以个人站立时，手臂的上下动作 作为幅度的有时也考虑弯腰或是蹲下时的活动范围，同时还应考 虑按物品的使用性质、存放情况和收藏形式进行由序存放。 一般上衣柜深度为550～600MM。 书柜为400～450MM
达芬奇的人体比例图
视野舒适度范围
靑 年 男 女 的 基 本 尺 寸
靑 年 男 女 的 基 本 尺 寸
室 内 设 计 常 用 人 体 尺 寸
站立工作区尺寸图
坐姿尺寸
客厅尺寸详解图
客厅： 沙发：厚度0.8~0.9m、坐位高0.35~0.42m、背高0.7~0.9m。 单人式：长0.8~0.9m 双人式：长1.26~1.50m 三人式：长1.75~1.96m 四人式：长2.32~2.52m 茶几： 小型长方：长0.6~0.75m、宽0.45~0.6m、高度0.33~0.42m 大型长方：长1.5~1.8m、宽0.6~0.8m、高度0.33~0.42m 圆型：直径0.75/0.9/1.05/1.2m,高度0.33~0.42m 正方型：宽0.75/0.9/1.05/1.20/1.35/1.50m，高度0.33~0.42,但 边角茶几有时稍高一些，为0.43~0.5m
会话区范围指示图
会话圈中心沙发布置空间
拐角处沙发布置尺寸图
双人沙发尺寸图
三人沙发尺寸图
沙发间隔可通行间距
书房吧台餐桌尺寸详解
书房：
书桌：宽度0.45~0.7m（0.6m最佳）、高度0.78m。
书架：宽度0.25~0.4m、长度0.6~1.2m、高度 1.8~2.0m，下柜高度0.8~0.9m
衣帽间
衣 柜 立 面 图
男女衣柜里面尺寸图
书 桌 立 面 图
卫生间设计尺寸详解
卫生间： 盥洗台：宽度为0.55~0.65m、高度为 0.85m、盥洗台与浴缸之间应留约0.76m 宽的通道。 淋浴房：一般为0.9*0.9m、高度 1.8~2.1m 抽水马桶：高度0.68m、宽度 0.38~0.48m 、进深0.68~0.72m
冰箱尺寸图
冰箱布置图
炉灶布置立面图
炉灶案台操作区布置图
水池布置尺寸
水池立面布置图
厨房设备间最小间距
柜式案台间距尺寸图
厨房吊柜立面尺寸图
主次卧室床铺详解
卧室： 单人床：宽0.9m、1.05m、1.2m；长1.8m、 1.86m、2.0m、2.1m；高0.35m~0.45m。 双人床：宽1.35m、1.5m、1.8m、2m，长 2.0m、2.1m、2.2m，高同上。 圆床：直径1.86m、2.125m 、2.424m。 矮柜：厚度0.35~0.45m、柜门宽度0.3~0.6m、 高度0.6m。 衣柜：厚度0.55~0.6m、柜门宽度0.4~0.65m、 高度2.2~2.4m。
