第2章 点、直线、平面的投影
例2-1 已知点A和B的两投影(图2-10(a)),分别求其第三 投影,并求出点A的坐标。
如图2-7所示,过空间点A向投影面作投射线,则A点在投 影面P上的投影为a,a点是唯一的。
第2章 点、直线、平面的投影 图2-7 点的投影
第2章 点、直线、平面的投影
2.2.1 点在两ห้องสมุดไป่ตู้影面体系中的投影 1.两投影面体系的建立 图2-8(a)所示为空间两个互相垂直的投影面,处于正面直
立位置的投影面称为正投影面,以V表示,简称V面;处于水平 位置的投影面称为水平投影面,以H表示,简称H面。 V和H所组成的体系称为两面投影体系。V和H的交线称为OX投影 轴,简称X轴。
第2章 点、直线、平面的投影
3.点在两面投影体系中的投影规律 由图2-8可知,投影线Aa和Aa′ 决定的平面必然分别与V 面和H面垂直,并与OX轴交于一点aX,AaaXa′ 是一个矩形,OX 轴垂直于该矩形平面。所以,aXa′⊥OX,aXa⊥OX,且 a′ aX = Aa,aaX = a′ A,即点A的正面投影a′ 到投影轴OX 的距离,等于点A到H面的距离;点A的水平面投影a到投影轴OX 的距离,等于点A到V面的距离。
如图2-1所示,有一平面P以及不在该平面上的点S,需作 出点A在平面P上的图像。上述用投射线(投影线)通过物体,向 选定的平面投影,并在该平面上得到图形的方法称为投影法。
第2章 点、直线、平面的投影 图2-1 投影法
第2章 点、直线、平面的投影 图2-2 中心投影法
第2章 点、直线、平面的投影
第2章 点、直线、平面的投影 图2-8 点在两面投影体系中的投影
第2章 点、直线、平面的投影
2.点的两面投影 如图2-8(a)所示,过空间点A向H面作垂线,其垂足就是点 A在H面上的水平投影,用a表示;由点A向V面作垂线,其垂足 就是点A在V面上的正面投影,用a′ 表示。 设V面不动,将H面绕OX轴向下旋转90°,使之与V面重合, 即处于同一平面位置上,由此便得到点的两面投影图(如图28(b)所示)。
工程图学第2章工程图学的基本知识
2.2.2 图线宽度
国家标准规定了九种图线的宽度。绘制工程图样 时所有线宽d应在下面系列中选择0.13、0.18、0.25、 0.35、0.5、0.7、1、1.4、2,单位为mm。
图线的画法和注意事项: 2.2.3 图线的画法 1.同一张图样中,同类图线的宽度应基本一致。虚线、点画线和双点 画线的线段长短和间隔应各自大致相等。 2.各类图线相交时,必须是线段相交。 3.绘制圆的对称中心线时,圆心应为线段的交点,首尾两端应是线段 而不是短画或点,且应超出图形轮廓线约2~5mm。 4.在较小图形上绘制点画线或双点画线有困难时,可用细实线画出。 5.当虚线、点画线或双点画线是粗实线的延长线时,连接处应空开。 6.当各种线条重合时,应按粗实线、虚线、点画线的优先顺序画出, 国 家标准规定图线宽度的比率 粗线:中粗线:细线=4:2:1。机械 制 图中通常采用两种线宽,其比例为2:1,粗线宽度优先选用0.5mm 、 0.7mm。
2.2
图线的绘制
我们目前在工程图样上的图线是按照GB/T 17450-1998《技术制图 图线》和GB/T 4457.42002《机械制图 图样画法 图线》的规定绘制的。 里面规定了图线的名称、型式、结构、标记与画 法规则,用于机械、电气、建筑、和土木工程等 各种技术图样。
2.2.1 图线形式
绘制图样时不同的线型起不同的作用,表达不同的内容。
序名 号称
1
图线型式及代号
图线宽 度 d
一般应用
粗 实 线 细 实 线 虚
可见轮廓线 尺寸线、尺寸界线、剖面线、辅助线 重 合断面的轮廓线、引出线、螺纹的牙底线 及齿轮的齿根线 不可见的轮廓线、不可见的过渡线
2
约d/2
3 线 细 点 4 画 线
《现代工程图学》第一章
3 斜度与锥度 1)斜度 定义: 斜度是指一直线或一平面对另一直线或平面
的倾斜程。其大小用它们之间夹角的正切值 表示。 斜度=tanα=H/L= 1:n
标注:
∠1:n
2)锥度 定义: 锥度是指正圆锥底直径与圆锥高之比。圆台则为上、
下底圆直径差与圆台高之比。
标注:
1:n
锥度=D/L=(D-d)/l= 2tan(α/2)=1:n
2 线段分析 1)已知线段:
尺寸完整,能直 接画出的线。如直线 段14、R5.5圆弧。
2)中间线段: 有定形尺寸,但定位尺寸不齐全,要根据其它几何条件 才能画出的线段。如尺寸R52。
3)连接线段:
只有定形尺寸,而没有定位尺寸的线段。如尺寸R30。
三、平面图形的作图步骤
1、分析图形,确定基准线,区分线段类别
(a)
(b)
线性尺寸的数字应按图(a)所示的方向注写,并尽可能避免在图示 30°范围内标注尺寸。当无法避免时可按图b标注。 •垂直尺寸的标注:数字放在左边,字头朝左。
表
尺寸符号及缩写词
含义 直径 半径 球直径 球半径 厚度 均布
符号或缩写 词
含义 正方形 深度
符号或缩写词
R S SR t EQS
1:10
h=字高
1:10
斜度、锥度的画法和标注
4 圆弧连接 1)概念: 直线与圆弧或圆弧与圆弧之间的光滑连接。
其实质是它们之间的相切。
2)原理: 找连接弧的圆心
3)实例:
找连接弧和已知线段的切点
R=20
k1
A
R=40
B
o1 k1 o k2
o2
R
k2
R
o C
现代工程图学(第4版)第二章PPT
绘图命令
7.画点命令(POINT)
第2章 计算机绘图基础
POINT命令用来画点。点在绘图中可以用作辅助点或者作为标记。画点时 只要指定点的坐标就可以了。画点前一般先用“DDPTYPE”设定点的显示方式 及其大小。
2020/7/11
“十一五”国家级规划教材
现代工程图学(第4版)
命令: PLINE 指定起点:(适当位置定一点) 当前线宽为 0.0000 指定下一点或 \[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w 指定起点宽度〈0.0000〉: 0 指定端点宽度 〈1.0000〉: 1 指定下一点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @ 5,0 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w 指定起点宽度〈1.0000〉: 0 指定端点宽度〈0.0000〉: 0 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @ 5,0 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 〈Enter〉
2020/7/11
“十一五”国家级规划教材
现代工程图学(第4版)
第2章 计算机绘图基础
绘图辅助工具
AutoCAD提供了一些辅助绘图工具,帮助用户更快、更精确地绘 图,常用的有正交、极轴、目标捕捉、极轴追踪等。
可通过单击状态栏上的辅助绘图工具按钮,将其打开或关闭。 1. 正交状态
功能:使光标只能在水平或垂直方向移动
2.光标定位
用鼠标移动光标至指定位置,单击左键确定该点。
2020/7/11
“十一五”国家级规划教材
现代工程图学(第三版)习题集答案(第3章)
添加标题
侧平线
侧垂线
水平线
A
正垂线
B
一般位置直线
3-2.2、作 出下列直线 的三面投影
01.
答案
02.
正平线AB,在点B在点A之右上方, γ=30°,AB=20mm。
b)正垂线CD,点D在点C之 右后,CD=18mm。
答案
答案
3-2.3、在直线AB上取一点K, 使AK:KB=3:2;
答案
在直线CD上取一点E使CE: ED=2:1.
3-2.4、在直线EF上取一点p,使P点与H面、 V面距离之比为3:2
答案
3-3.1、判别直线AB和CD的相对位 置(平行、相交、交叉)
交叉
相交
交叉
相交
2.作一正平线MN,使其与已知直线AB、CD和EF均相交。
答案
3.作一直线L,与直线AB、GH相交,并与直线MN平行。
5.在直线AB、CD上作对正面投影的重影点E、F和对侧面 投影的重影点M、N的三面投影,并表明可见性。
2.已知平面图形的两个投影,求作第三个投影,并判断平面的空间位置。
三角形是
面
1
5
平面图形是
面
4
2 水平 3 侧垂
第一章节
3-4.3、已知矩形ABCD⊥H面, β=45°,完成其水平投影。
1.作出△ABC平面内三边形DEM的水平投影。
2.完成平面图形ABCDEF的正面投影。
3.已知平面ABCD的边BC//H面,完成其正面投影。
4.判断点K是否在平面上。
3-5.5、求平面上点K与点 N的另一投影。
单击此处添加小标题
三角形是
面
单面图形是
面
单击此处添加小标题

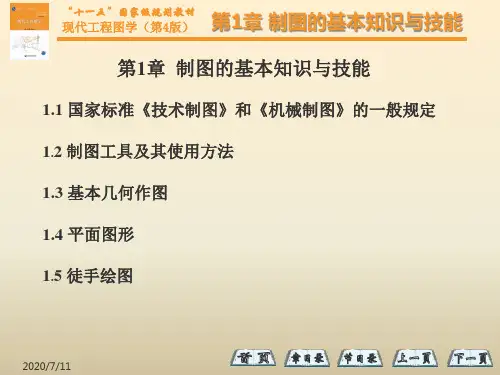

现代工程图学(第四版)第一章PPT
