四轮驱动汽车构造及原理全部
•
从而完成二轮或四轮驱动的选择。
• 液压多片离合器
•
该离合器布置在多片式分动器内，
•
驾驶员在遇到紧急情况采取紧急
•
制动或紧急加速时，可自动转换
•
成四轮驱动。液压油压力大小可
•
根据发动机油门开度和车速大小
•
加以控制。
短时四轮驱动汽车的传动效率
• 效率问题 • 短时四轮驱动汽车在二轮驱动时，2个 • 非驱动轮不起驱动作用而在路上空转， • 并且带动与之相关的驱动轮系如半轴、 • 差速器、传动轴等也跟着空转，从而消 • 耗了大量的能量，降低了传动效率。 • 解决方案 • 1.自由轮毂 • 自由轮毂布置在车轮轮毂处，其功能是在四轮驱动时锁死连接；在二轮驱动时分开空转，
• •
差速器
• 工作原理
•
如图：当左右车轮转速相同时小齿轮不转动，
差速器的齿轮托架和两个侧齿轮以相同的转速旋
转；当左右车轮发生转速差时，小齿轮被迫作旋
转运动吸收左右车轮的转速差。
• 差速器形式
•
1. 锥齿轮式差速器
•
最常见的结构形式，一般小齿轮
•
有2个，有时为减轻小齿轮的工
•
作负荷，也有使用4个小齿轮的。
•
固定扭矩分配方式利用布置的中间差速器把扭矩分配到前后车轮，扭矩分配比取决于中
间差速器的结构，多数为50：50。
• 中间差速器锁死方式
•
汽车正常行驶时，中间差速器自由差动。下图为当一个车轮陷进泥坑，差速器锁死与不
锁死情况下的示意图：
•
•
如左图，当作前轮陷
•
进泥坑时，司机将中
•
间差速器锁死，后轮
•
丰田普拉多四轮驱动系统解析
器镄 止接钿 、 车及空 挡位 置开 盖 ４ 驻 ＷＤ
齿轮 在吸收 转速差 时因 自转而产 生的
摩擦 很小 ，盅 果不 对 其进 行限 制 或锁 口
控制 Ｅ Ｕ和分动器电控执行器等蜘威 Ｃ
分础器 电拄执 行器根 据驾驶 员的操 作意愿
： 间差逑 器 止按 钮 ） 中 ｆ 、汽车 动状 志 、 发动 机远 行转 建状 岳 竞 逮器 ｝位状 意等
维普资讯 《 《 。 新技 术
、 ￡ｒ 、 Ｅ ｎ
Ａ ｍ
１ ￣Ｃ Ｈ －
Ｉ
● 文 广 东 朱 亲清 呈伟 斌 扬 均 忠
丰 田普拉 多 ｃ Ｒ Ｄ 】 丰田 陆地 ＡＯ 是 Ｐ
泄洋 艘 幕刊中 的帚新 款 Ｊ ｖ 遮 争 新竹 发 的 一代 Ｓ Ｖ．配备 了丰 田宝 新 ４ Ｌ Ｕ ａ Ｖ 发 动机 ．排放 逸到 政Ⅲ 标准 晋 拉多 ６
信号 对分 动｛ ＿ ｝ Ｉ 内的 茬连器 进行 锁止 拄制
＿ ． 要有 ＿ 只 ＿
侧｛ 或
轴 ｌ 轮滑 转 ． 车 则
另一 车鞋 （ 或章 轴 ） 卉１ 安被 限告 的Ｂ动 叮 到 滑转 侧 午幢 （ 笠 轴 Ｉ 驱 日一 柏 十 月
等 ． 舴亮 骨发 挥轮 月的 抓地 力 ． 响｜ 自 影 气 车 的越野 性 曾拉 多 （ Ｒ Ｄ ） 底盘 ＰＡ Ｏ 的
Ｉ问 ＊ 速 一
ｆ 动转换 Ｌ Ｉ 指） ，ｆ
８ Ｉ
查 速Ｌ Ｈ齿转 惜到 差遮器 外壳 齿轮 （ 或 圜
＾Ｔ Ｐ ａ Ｐ． Ｌ ＾Ｔ戒ｆ Ｉ ４ — Ｉ４ — 成
２ 囤 ３｝ 再经 差逮器 内 的传动机 构 把动 、 ．
， －主 要 由差建 Ｊ ’
力侍 到前 、后轴 ， ＷＤ性制 Ｅ Ｕ对 分动 ４ Ｃ ｛ 电控执 行器进 行控 ！ ， 动 。 ｊ ｌ ｝ ｌ驱 ＿ ； Ｉ ’ 中间 羞速 器 锁止牲 叉 轴 “实现 中 间差球 器 镟 的切 换＝
丰田新普拉多底盘系统介绍

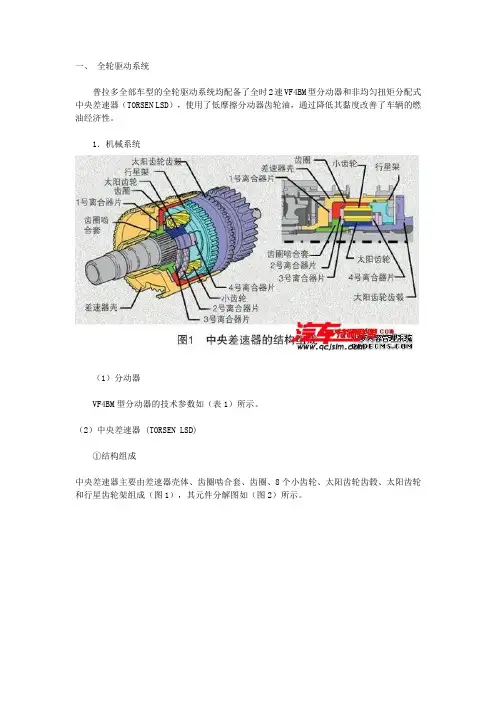

一、全轮驱动系统普拉多全部车型的全轮驱动系统均配备了全时2速VF4BM型分动器和非均匀扭矩分配式中央差速器（TORSEN LSD），使用了低摩擦分动器齿轮油，通过降低其黏度改善了车辆的燃油经济性。
1．机械系统（1）分动器VF4BM型分动器的技术参数如（表1）所示。
（2）中央差速器 (TORSEN LSD)①结构组成中央差速器主要由差速器壳体、齿圈啮合套、齿圈、8个小齿轮、太阳齿轮齿毂、太阳齿轮和行星齿轮架组成（图1），其元件分解图如（图2）所示。
②动力传递控制中央差速器按驱动力矩成比例地产生限滑扭矩,并自动改变前后轮扭矩分配比例以防止前后轮打滑。
当车辆直线行驶时，前后扭矩分配比设置为41:59，以改善转弯初始阶段的操控性；当车辆转弯加速行驶时，扭矩分配比设为30:70，以弥补转向不足（表2）。
a.直线行驶当车辆直线行驶时，太阳齿轮和齿圈之间没有转速差，因此，由于齿轮转动半径差，决定了前后扭矩分配比为41:59（图3）。
b.转弯行驶（加速状态）当车辆加速转弯行驶时，太阳齿轮转速和齿圈转速有差异，小齿轮开始自转。
此时，小齿轮和行星齿轮架座孔之间产生摩擦阻力，这种摩擦阻力阻止小齿轮转动同时促使低速侧齿轮转动，这样高速侧齿轮转速减慢同时动力被分配到低速侧（图4）。
车辆转弯时，太阳齿轮转速高于齿圈，一旦产生转速差，因LSD的工作，驱动扭矩立刻改变至30:70。
当前后轮存在速度差时，若前轮转速快的情况下，小齿轮开始旋转并施加摩擦力给行星架，此制动力和斜齿轮产生滑移力，分别作用在齿圈前侧、小齿轮后侧及太阳齿轮后侧。
齿轮滑动时会施加压力给离合器，离合器将转速和扭矩由高速侧向低速侧重新分配。
c.后轮打滑时的运作 (加速状态下)当前后轮存在速度差时，若前轮转速快的情况下，小齿轮开始旋转并施加摩擦力给行星架，此制动力和斜齿轮产生滑移力，分别作用在齿圈前侧、小齿轮后侧及太阳齿轮后侧。
（图5）齿轮滑动时会施加压力给离合器，离合器将转速和扭矩由高速侧向低速侧重新分配。

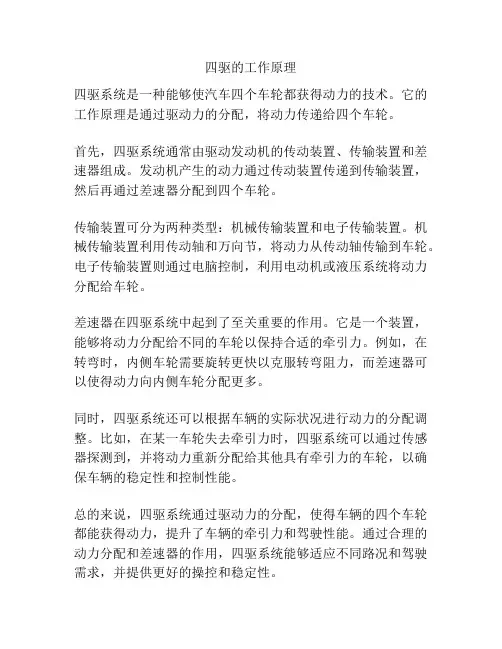

四驱的工作原理
四驱的工作原理
四驱系统是一种能够使汽车四个车轮都获得动力的技术。
它的工作原理是通过驱动力的分配，将动力传递给四个车轮。
首先，四驱系统通常由驱动发动机的传动装置、传输装置和差速器组成。
发动机产生的动力通过传动装置传递到传输装置，然后再通过差速器分配到四个车轮。
传输装置可分为两种类型：机械传输装置和电子传输装置。
机械传输装置利用传动轴和万向节，将动力从传动轴传输到车轮。
电子传输装置则通过电脑控制，利用电动机或液压系统将动力分配给车轮。
差速器在四驱系统中起到了至关重要的作用。
它是一个装置，能够将动力分配给不同的车轮以保持合适的牵引力。
例如，在转弯时，内侧车轮需要旋转更快以克服转弯阻力，而差速器可以使得动力向内侧车轮分配更多。
同时，四驱系统还可以根据车辆的实际状况进行动力的分配调整。
比如，在某一车轮失去牵引力时，四驱系统可以通过传感器探测到，并将动力重新分配给其他具有牵引力的车轮，以确保车辆的稳定性和控制性能。
总的来说，四驱系统通过驱动力的分配，使得车辆的四个车轮都能获得动力，提升了车辆的牵引力和驾驶性能。
通过合理的动力分配和差速器的作用，四驱系统能够适应不同路况和驾驶需求，并提供更好的操控和稳定性。
汽车四轮驱动技术4-丰田陆地巡洋舰四驱系统
输入
差速器 外壳
行星齿 轮架
行星齿轮
太阳轮 环形齿轮
接合齿 接合齿
往前轴 往后轴
Chassis
Transfer • TORSEN LSD – Normal driving
输入
差速器 外壳
行星齿 轮架
行星齿轮
太阳轮 环形齿轮
接合齿 接合齿
往前轴 往后轴
Chassis
Transfer • TORSEN LSD – Normal driving
Mr
往前轴 往后轴
Chassis
Transfer • TORSEN LSD – 前轮转速 <后轮转速
往前轴 往后轴
输入
差速器 外壳
行星齿 轮架
行星齿轮
太阳轮 环形齿轮
接合齿 接合齿
往前轴 往后轴
Chassis
Transfer • TORSEN LSD – 前轮转速 <后轮转速
磨擦力
往前轴
输入
丰田公司运用TORSEN LSD差速器的历 史虽然没有奥迪公司早，于1989年才首次 在CELICA GT-4 AWD车型上采用了 TORSEN T-1，但迄今为止，在该公司所 生产的车型中，采用TORSEN LSD差速器
的数量为各大车厂之冠。国产的丰田陆地巡 洋舰普拉多4.0的中间差速器采用的就是最新 一代的TORSEN T-3型限滑差速器。
•车速 •VSC 显示灯 •中间差速器锁止显示灯
•中间差速器锁止转换电动机 限位开关
•中间差速器锁止位置开关
•A/T P 显示灯
传动链
TORSEN LSD
中间差速器锁 止转换拨叉轴
Chassis
Transfer • Center Diff. Lock Position Switch – Center differential lock position switch is built in actuator
玩转四驱(19) 丰田四驱技术详细讲解

玩转四驱（19）丰田四驱技术详细讲解2011年03月31日 03:00 来源：汽车之家类型：原创编辑：郭骁[汽车之家汽车技术] 作为日本最大的汽车品牌，丰田近年来在全球市场有着非常不错的表现，SUV车型作为丰田品牌中一个重要的产品系列，同样有着稳定的销量，对于SUV 车型来说，四驱结构和越野性能一定是人们重点关注的方面之一，今天我们就来介绍丰田品牌各SUV车型的四驱结构。
● 丰田品牌历史丰田汽车自从上个世纪三十年代诞生至今，生产了不少SUV车型。
其中包括了城市SUV 车型RAV4、汉兰达等等，而在越野方面，FJ系列作为丰田的顶级越野车系列，其出色的越野性能一经问世就得到广泛的好评，世界各地都能看到FJ系列越野车的身影。
● 丰田国内在售SUV四驱结构讲解目前中国市场在售的丰田车种类很多，其中SUV车型包括普拉多，兰德酷路泽，FJ酷路泽，RAV4和汉兰达这5各车型，各个车型不同的产品定位使得它们所采用的四驱系统形式也有所不同，具体分类请见下表：丰田在售四驱车型讲解车型四驱形式分类普拉多全时四驱兰德酷路泽全时四驱FJ酷路泽分时四驱RAV4适时四驱汉兰达全时四驱● 丰田SUV历史二战以后，吉普车鼻祖威利斯出产的越野车遍布战胜国和战败国。
越野车的功能性及通过性，使得人们对汽车固有的观念被打破。
更多的厂商开始研发自己的越野车。
丰田就是其中的一员。
● 丰田普拉多2.7在国内的丰田家族中，真正能称得上是“越野车”的成员首先应该算是大家都比较熟悉的普拉多，或许叫它“霸道”更能勾起您的回忆。
普拉多高大威猛的外形总能让人联想到它翻山越岭时如履平地的能力，但事实是否和这款车外形展现给人的印象一样呢？先要了解的是，国内在售的普拉多共有两种，以进口方式销售的是2.7L车型，而在一汽丰田国产销售的是4.0L车型，二者在四驱系统方面有所不同，我们先来看进口的2.7L普拉多。
◆ 2.7L普拉多四驱结构介绍外表看似强大的2.7L普拉多的四驱结构实际非常简单。
