苏里格气田苏59井区盒8段储层特征

合集下载

苏里格地区东南部下石盒子组盒8段储层物性特征及其测井解释模型建立

苏里格地区东南部下石盒子组盒8段储层物性特征及其测井解释模型建立阎媛子;孟凡美【摘要】鄂尔多斯盆地苏里格地区盒8段储集层地质特征复杂,测井响应特征多变.开展储层孔隙结构的研究是正确认识储层地质特征的关键,也是测井储层评价中正确建立测井解释模型的前提.基于大量的岩心分析以及试气试产数据,得出该地区主要产气层位盒8段的储层孔隙度和渗透率区间变化范围都很大,说明储层孔隙结构复杂,并可能受裂缝的影响.研究区不同区域沉积体系以及物源的方向呈多样性和差异性,在本区没有建立统一的测井解释模型,采取分区分块的思路分别建立各自的测井解释模型.经验证,用这种方法建立的模型在研究区应用效果良好.【期刊名称】《地下水》【年(卷),期】2013(035)002【总页数】3页(P53-55)【关键词】苏里格;盒8;物性特征;测井解释模型【作者】阎媛子;孟凡美【作者单位】西北大学地质学系大陆动力学国家重点实验室,陕西西安710069;山东省沉积成矿作用与沉积矿产重点实验室山东科技大学地质科学与工程学院,山东青岛266590【正文语种】中文【中图分类】TE13苏里格气田东南部地处内蒙古自治区鄂尔多斯市乌审旗、陕西省榆林市榆阳区和靖边县境内，区域构造隶属于鄂尔多斯盆地伊陕斜坡中北部。

苏里格气田东南部的区域构造为一宽缓的西倾斜坡，坡降一般3～10 m/km。

在单斜背景上发育着多排近北东向的低缓鼻隆，鼻隆幅度一般10～20 m 左右，宽度 3 ～6 km［1］。

苏东南地区地质条件非常复杂，是一个低压、低渗透、低丰度的以岩屑石英砂岩和岩屑砂岩为主的岩性气藏，所以，物性特征是影响产量的首要因素［2］。

该地区盒8段主要为一套辫状河三角洲沉积，细分到微相主要发育分流河道(主要为心滩)、分流河道间(泛滥平原、河漫滩、天然堤、决口扇)，心滩发育部位砂体厚度达到较大，常成为有效储集层［3～5］。

因此，在此沉积微相特征的基础上搞清其物性特征并且建立适合该地区的测井解释模型对该地区下一步的勘探开发是非常必要的。

苏里格气田东区盒8段致密砂岩气藏孔隙结构特征研究

苏里格气田东区盒8段致密砂岩气藏孔隙结构特征研究苏东盒8段砂岩储层储集空间主要为原生粒间孔、次生溶孔、晶间孔和微裂隙四大类。

其中以次生溶孔和高岭石晶间微孔为主，原生粒间孔在孔隙构成中居于次要地位，含少量微裂隙。

储层孔隙组合类型多以复合型为主，主要有粒间孔+晶间孔+溶孔、粒间孔+晶间孔、粒间孔+溶孔、溶孔+晶间孔、溶孔+微孔、晶间孔+微孔等多种复合类型。

标签：砂岩孔隙致密砂岩储层物性差、成岩压实作用强、孔喉细小、孔隙结构非均质性强，储层岩石的微观孔喉结构直接影响着储层的储集和渗流能力，并最终决定气藏产能分布的差异。

薄片鉴定结果表明：盒8储层总面孔率为2.3%，以岩屑溶孔、晶间孔为主，二者约占总面孔率的62%，其次为杂基溶孔和粒间孔，占总面孔率的32%；山1储层总面孔率为2.1%，以晶间孔、岩屑溶孔为主，二者约占总面孔率的71%，其次为杂基溶孔和粒间溶孔，占总面孔率的25%；山2储层总面孔率为3.4%，以粒间孔、岩屑溶孔为主，二者约占总面孔率的56%，其次为粒间溶孔、晶间孔和杂基溶孔，占总面孔率的43%。

苏东上古生界砂岩储层储集空间主要为原生粒间孔、次生溶孔、晶间孔和微裂隙四大类。

其中以次生溶孔和高岭石晶间微孔为主，原生粒间孔在孔隙构成中居于次要地位，含少量微裂隙。

上古生界储层孔隙组合类型多以复合型为主，主要有粒间孔+晶间孔+溶孔、粒间孔+晶间孔、粒间孔+溶孔、溶孔+晶间孔、溶孔+微孔、晶间孔+微孔等多种复合类型等。

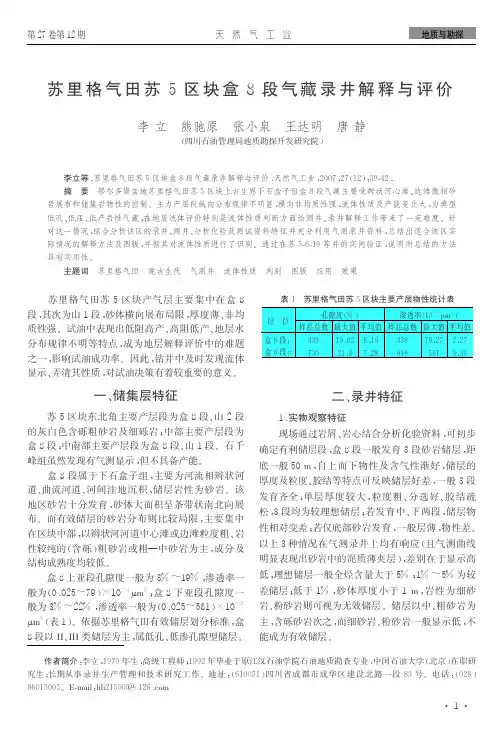

苏里格气田苏5区块盒8段气藏录井解释与评价

作者简介：李立，１９７０年生，高级工程师；１９９２年毕业于原江汉石油学院石油地质勘查专业，中国石油大学（北京）在职研究生；长期从事录井生产管理和技术研究工作。

地址：（６１００５１）四川省成都市成华区建设北路一段８３号。

电话：（０２８）８６０１５００５。

Ｅ‐ｍａｉｌ：ｌｉｌｉ２１５００５＠１２６．ｃｏｍ苏里格气田苏５区块盒８段气藏录井解释与评价李立　熊驰原　张小泉　王达明　唐静（四川石油管理局地质勘探开发研究院）李立等．苏里格气田苏５区块盒８段气藏录井解释与评价．天然气工业，２００７，２７（１２）：３９‐４２．摘　要　鄂尔多斯盆地苏里格气田苏５区块上古生界下石盒子组盒８段气藏主要受辫状河心滩、边滩微相砂岩展布和储集岩物性的控制。

主力产层段纵向分布规律不明显，横向非均质性强，流体性质及产能变化大，为典型低孔、低压、低产岩性气藏，在地层流体评价特别是流体性质判断方面给测井、录井解释工作带来了一定难度。

针对这一情况，综合分析该区的录井、测井、分析化验及测试资料特征并充分利用气测录井资料，总结出适合该区实际情况的解释方法及图版，并据其对流体性质进行了识别。

通过在苏５‐６‐１９等井的实例验证，说明所总结的方法具有实用性。

主题词　苏里格气田　晚古生代　气测井　流体性质　判别　图版　应用　效果苏里格气田苏５区块产气层主要集中在盒８段，其次为山１段，砂体横向展布局限，厚度薄、非均质性强。

试油中表现出低阻高产、高阻低产、地层水分布规律不明等特点，成为地层解释评价中的难题之一，影响试油成功率。

因此，钻井中及时发现流体显示、弄清其性质，对试油决策有着较重要的意义。

一、储集层特征苏５区块东北角主要产层段为盒８段、山２段的灰白色含砾粗砂岩及细砾岩；中部主要产层段为盒８段；中南部主要产层段为盒８段、山１段。

石千峰组虽然发现有气测显示，但不具备产能。

盒８段属于下石盒子组，主要为河流相辫状河道、曲流河道、河间洼地沉积，储层岩性为砂岩。

苏里格气田苏南区块上古生界盒8-山1段有效砂层分布特征分析

苏里格气田苏南区块上古生界盒8-山1段有效砂层分布特征分析苏里格气田南区是苏里格气田主体向南的延伸，距离物源区远，储层埋深大，成岩作用强。

落实有效砂体分布，是苏南等气田边部地区高效开发的基础。

本文以苏南盒8、山1段储层为目标，结合构造、沉积、储层、成岩分析，研究了有效砂体的空间展布特征，总结了有效砂体储层特征。

苏南虽位于苏里格气田边部，仍具有一定的开发潜力，按照沉积演化规律，苏南再往南的浅水辫状河三角洲前缘相储层，值得下一步的研究和探索。

标签：有效砂体;沉积相;砂体分布;储层1 基本地质特征①构造特征：苏南处在苏里格气田的南部边缘，位于伊陕斜坡以西，天环凹陷以东，整体受控于鄂尔多斯盆地宽缓的构造背景。

区域构造为一宽缓的南西倾大单斜，北东高，南西低，区内断层基本不发育。

坡角小、坡降缓的构造背景下形成的浅水辫状河三角洲，使得各亚相分布规模较常规的辫状河三角洲范围广，尤其是浅水辫状河三角洲平原沉积，更是大面积分布;②沉积特征：苏南储层岩性主要以以中-粗砂岩为主，偶见含砾粗砂岩和中细砂岩，而苏中储层岩性主要为粗砂岩、含砾粗砂岩。

与苏中相比，苏南距离物源远，水动力减弱，岩石粗粒组分减少。

结合区域沉积背景、岩心观察、测井相分析、沉积剖面等，将区内沉积环境判断为宽缓构造背景下形成的浅水辫状河三角洲平原沉积，可细分为心滩、分流河道、分流间湾3种沉积微相。

因浅水辫状河三角洲平原的分流河道与辫状河沉积具有一定的相似性，这里借用辫状河河道中“心滩”的概念，来指代分流河道的高能砂体。

a心滩：位于辫状分流河道的中心，水体能量最强，砂体厚度较大，沉积物粒度粗，分选好。

测井曲线呈齿化的箱型、钟形，是研究区最有利的储层;b分流河道：为浅水辫状河三角洲平原相的沉积主体，形成三角洲的大量泥沙都是通过它们搬运至河口处沉积下来的。

分流河道具有一般河道沉积的特征，即以砂质沉积为主，以及向上逐渐变细的层序特征。

但它们比中、上游河流沉积的粒度细，分选变好;以中砂岩、细砂岩为主，GR曲线以钟型、齿化钟型为主;c分流河道间：分布在分流河道之间，粒度较细，岩性以泥质粉砂岩、粉砂质泥岩、泥岩为主，沉积构造主要发育弱水动力条件下形成的水平层理、波纹层理，GR曲线幅度低，接近泥岩基线。

苏里格气田盒8气藏的砂体分布分析

苏里格气田盒8气藏的砂体分布分析由于地震分辨率具有局限性，对窄薄的河流相砂体很难做预测展布。

根据苏里格气田的实际情况，研究对比水平井录井、修正等时试井等多种资料，综合确定河流相薄而窄小的砂体是切实可行的，运用单砂体模式识别技术确定砂体展布，并建立了苏里格气田盒8 气藏砂体分布的地质模型，并为开发井位优选提供了依据。

标签：砂体展布录井模式识别修正等时试井苏里格气田位于长庆靖边气田西侧的鄂尔多斯盆地。

苏里格气田盒8气藏属于河流相辫状河沉积，河道砂岩其单砂体大都呈现薄而窄的状态，其厚度只有数米，宽度为数十至数百米。

这种砂体的厚度可以通过钻井获得，但是其宽度则因受地震分辨率的限制而很难预测，通常对河道砂体的研究大都是采用地质—录井—地震的方法进行预测[ 1～3]。

如采用多种技术综合描述，所建立的地质模型可以为苏里格气田布署开发井位提供地质依据。

1 砂体厚度平面展布地震识别2001年苏里格气田投入开发评价以来，在原来勘探时期资料的基础上，对苏里格地区3个评价区块——S7 井块、S 8井块、S10井块以精细的二维和三维地震。

经过大量分析研究工作表明致密砂岩、泥岩、气层存在一定的波阻抗差。

从地震预测暴露出的问题来看，在苏里格地区尚未形成对盒8 气藏切实有效的砂体分辨技术系列。

显然，现有地震预测方法很难适应开发阶段储层预测的要求。

2 水平钻井岩屑录井分析砂体展布针对苏里格气田盒8气藏砂体分布的特点，在苏里格气田北部S7井和S10井之间，部署了SP2井;在S8井和s10井之间，部署了SP1井进行水平钻井。

其目的在于揭示产气砂体的横向连通性及其宽度，了解水平井是否能构成砂体间的桥梁，以提高单井产能和控制储量。

根据两口水平井的实钻岩屑录井资料了解到：沿水平方向钻进，除了钻遇单一的砂岩段和泥岩段外，还出现了宽度仅为数米或十数米的砂-泥岩交替段，它反映出主河道外缘还分布着许多分支小河道。

SP1 井水平井段岩屑录井水平段统计总长度为911m;泥岩11段，最长104m，最短5m，总长度为471m;砂岩11段，最长155m，最短10m，总长度为440m。

苏里格气田盒8段储层低孔低渗储层成因分析与储层优选[论文]

苏里格气田盒8段储层低孔低渗储层成因分析与储层优选摘要通过对苏里格地区文献调研，以及工区资料的消化，总结工区微观岩石学特征，分别对盒8段储层的岩屑石英砂岩、岩屑砂岩的孔渗机理，以及储层的低孔低渗成因进行了对比分析，研究发现工区岩屑石英砂岩、岩屑砂岩主要是沉积分异导致的，而且区域储层致密化十分明显，且差异较大，多数储层致密化主要是由于硅质胶结物作用，少量是由于碳酸盐岩胶结物导致，且压实严重，因此致密化十分普遍。

最终分析孔吼特征、孔隙组合特征等，来分析盒8段储层低孔低渗储层的成因，并优选工区的优质储层，划分有利区块。

关键词苏里格低孔低渗微观岩石学孔吼特征中图分类号：te618.3 文献标识码：a苏里格气田位于我国内蒙古的鄂托克旗与陕西省定边县交界处，主力产区为鄂尔多斯盆地中的盒8段，以及山1组。

因为鄂尔多斯盆地在过去数百上千年中一直缓慢的沉降，而上覆底层不断沉积底层，总共厚度约为2800m，在经过长期的地质作用，致使盒8段储层，压实的十分致密，且储层内胶结作用强烈，因此岩石致密化严重，整体物性较差，勘探开发难度大。

盒8段储层整体厚度约50～120m，且整体上，下部为粗砾、沙砾岩为主，中部为中、细砂岩，上部主要为细粉砂岩和泥质粉砂岩，因此粒度往上变细，属于明显的正旋回沉积特征，其孔渗特征，盒8段上部物性条件差，一般孔隙度为6.5～9%，渗透力则为0.01～2?？0-3md，而中部一般孔隙度为8～10%，渗透力则为2～230?？0-3md，下部物性条件稍好，一般孔隙度为8.3～12.5%，渗透力则为20～20000?？0-3md。

1盒8段储层的岩石组成特征苏里格气田盒 8段储层的岩石类型主要为2种，为岩屑石英砂岩、岩屑砂岩。

储层种的岩屑石英砂岩成熟度较高，骨架颗粒主要为石英，填隙物则为粘土矿物、方解石和少量的碳酸盐岩；而岩屑砂岩的成熟度不高，骨架同样主要为石英，还含有少量的页岩盒钙质，填隙物同样为粘土矿物、方解石和少量的碳酸盐岩。

鄂尔多斯盆地苏里格气田西部盒8段地层水地球化学特征及成因

中图分类号：ＴＥｌ３３文献标识码：Ａ
Ｇｅｏｃｈｅｍｉｃａｌｂｅｈａｖｉｏｒｓａｎｄｇｅｎｅｓｉｓｏｆｆｏｒｍａｔｉｏｎｗａｔｅｒｉｎ８ｍＭｅｍｂｅｒｏｆＸｉａｓｈｉｈｅｚｉＦｏｒｍａｔｉｏｎｉｎｗｅｓｔｅｒｎＳｕｌｉｇｅｇａｓｉｅｆｌｄ，ＯｒｄｏｓＢａｓｉｎ
ＬｉａｎｇＪｉｗｅｉＲｏｎｇｘｉ，ＣｈｅｎＹｕｌｉａｎｇ
（１．ＣｏｌｌａｇｅｏｆＧｅｏｓｃｉｅｎｃｅｓａｎｄＲｅｓｏｕｒｃｅ，Ｃｈａｎｇ’ ａｎＵｎｉｖｅｒｓｉｔｙ，Ｘｉ ’ ａｎ４，Ｃｈｉｎａ；
鄂尔多斯盆地苏里格气田西部盒８段地层水地球化学特征及成因
梁积伟一，李荣西，陈玉良
（１．长安大学资源学院，陕西西安７１００５４；２．西北大学大陆动力学国家重点实验室，陕西西安７１００６９）
ｍｕ１ａｔｉ０ｎｉｎｗｅｓｔｅｒｎＳｕｌｉｇｅｇａｓｉｅｆｌｄｏｆＯｒｄｏｓＢａｓｉｎｉｎｃｅｎｔｒａｌＣｈｉｎａｗａｓｓｔｕｄｉｅｄｂｙｍｅａｎｓｏｆａｎａｌｙｓｉｓｏｆｔｈｅｇｅｏｃｈｅｍｉｃａｌｂｅｈａｖｉｏｒｓｏｆｆｏｒｍａｔｉｏｎｗａｔｅｒｓａｍｐｌｅｓｆｒｏｍ３９ｇａｓｗｅｌｌｓ．Ｔｈｅｄｉｓｔｒｉｂｕｔｉｏｎｒｅｇｕｌａｒｉｔｙｏｆｏｉｌ，ｇａｓａｎｄｗａｔｅｒｗａｓｉｎｖｅｓｔｉｇａｔｅｄ－

苏里格气田东区上古生界盒8、山1段储层-测井特征研究

摘要：鄂尔多斯盆地东部地区上古生界盒8段显示出较好的含气性特征，通过铸体薄片观察与鉴定、渗透率、压汞分析和非均值分析，结果表明上古生界盒8段储集层砂岩中石英砂岩以粒内溶蚀孔隙、溶蚀粒间孔隙和残余粒间孔隙为主，岩屑石英砂岩以溶蚀孔隙为其特征，只有极少部分储集层为晶间孔隙-粒间孔隙型；岩屑砂岩以粒内孔隙和溶蚀粒内孔隙为发育。

通过铸体技术分析面孔率一般在2.3％以上。

最后通过参数综合评价将储层划分为4类，苏里格气田东区盒8储层主要为Ⅰ、Ⅱ类。

关键词：鄂尔多斯盆地；苏里格气田东区；储层特征苏里格气田东区上古生界盒8、山1段储层-测井特征研究兰义飞1，陈志华1，石林辉1，刘莉莉1，曹艳2（1.中国石油长庆气田分公司勘探开发研究院；2.长庆科技工程有限责任公司）0前言苏里格气田是一个特大气田，不仅是我国现阶段规模最大的天然气田，也是我国第一个世界级储量大气田。

2007年股份公司提出了要将鄂尔多斯盆地建设成石油天然气重要能源基地，到2013年建成年生产天然气商品量200亿立方米的目标，而苏里格气田东区毗邻苏里格气田，特别是盒8和山1具有和苏里格相似的成藏地质条件，因此在总的规划方案中明确提出苏里格气田东区是苏里格气田建产能的主力区块之一，并在2011年形成年产50亿立方米产能规模，但从已有试气的成果来看，不同地区、不同层系产气能力差别较大。

2019年实现油气当量5000万吨稳产7年目标的关键一年。

作为长庆油田上产主力区块的苏里格气田东区，正在以建设稳产接替50亿立方米产能为目标，展开大规模的产能会战，因此，有必要对苏里格气田东区盒8、山1的储集砂体和产气能力进行研究。

1概况苏里格气田东区地处内蒙古自治区鄂尔多斯市乌审旗和陕西省榆林市榆阳区境内，气田南接乌审旗和靖边气田，东邻榆林气田。

区域构造属于鄂尔多斯盆地伊陕斜坡中北部。

苏里格气田东区位于长庆靖边气田北部的乌审旗地区。

勘探范围西起乌审旗的嘎鲁图、北抵乌审旗的通岗浪沟，东达补兔、南抵乌审旗的巴音来登，勘探面积约5988km2。

苏里格地区东南部下石盒子组盒8段储层物性特征及其测井解释模型建立

ｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ，Ｑｉｎｇｄａｏ２６６５９０，Ｓｈａｎｄｏｎｇ）
Ａｂｓｔｒａｃｔ：ＴｈｅＨｅ８ｓｅｃｔｉｏｎｉｎＳｕｌｉｇｅｒｅｇｉｏｎｏｆＯｒｄｏｓｂａｓｉｎｉｓｏｆｃｏｍｐｌｉｃａｔｅｄｃｈａｒａｃｔｅｒｉｓｔｉｃｓｉｎｇｅｏｌｏｇｙａｎｄｌｏｇｒｅｓｐｏｎｓｅ．ｅｉ
（１．ＳｔａｔｅｋｅｙｌａｂｏｒａｔｏｒｙｆｏｒＣｏｎｔｉｎｅｎｔａｌＤｙｎａｍｉｃｓ／ＤｅｐａｒｔｍｅｎｔｏｆＧｅｏｌｏｇｙ，ＮｏｒｔｈｗｅｓｔＵｎｉｖｅｒｓｉｔｙ，Ｘｉ ’ ａｎ７１００６９，
Ｓｈａａｎｘｉ；２．ＳｈａｎｄｏｎｇＰｒｏｖｉｎｃｉａｌＫｅｙＬａｂｏｒａｔｏｒｙｏｆＤｅｐｏｓｉｔｉｏｎａｌＭｉｎｅｒａｌｉｚａｔｉｏｎ＆ＳｅｄｉｍｅｎｔａｙｒＭｉｎｅｒａｌｓ，ＳｈａｎｄｏｎｇＵｎｉｖｅｒｓｉｔｙ
（１．西北大学地质学系大陆动力学国家重点实验室，陕西西安７１００６９；２．山东省沉积成矿作用与沉积矿产重点

苏里格气田地质特征

三.苏里格气田的地质特征1.根本地质特征该区山1期在区内为三角洲平原沉积环境,由西向东依次发育近南北向展布的分流河道.盒8期在区内主要以河流一浅水沼泽相沉积环境为主,由北向南依次发育冲积平原、三角洲平原亚相.砂岩在平面上广泛分布,储集体由北向南延伸,厚度逐渐变薄,东西向呈透镜状叠加.储集体砂纵向上相互叠置,横向上复合连片,储层普遍含气.储集砂岩粒度以粗、粗-中粒、中粒为主,砂岩储层结构成熟度比拟高.颗粒一般呈次棱角—次圆状,分选中等,主要粒径分布范围为0.2mm-3.0mm研究区储层的面孔率一般在2.0%以上,孔隙组合以晶间孔一溶孔为主要孔隙组合,见少量的粒间孔.1.1主力气层岩性特征及其厚度变化特征描述如下：①奥陶系下统马家沟组〔oim下古生界奥陶系马家沟组属华北海型沉积,依据区域性地层比照标志层、沉积旋回及古生物特征,可将其地层自下而上可划分为马一、马二至马六等6个岩性段,马六段在盆地内分布局限.含气层主要分布在马家沟组马五段,主要岩性为褐灰色粉晶云岩.马五14底部发育深灰色凝灰岩；马五41底部发育灰绿色凝灰岩,这两层为下古生界重要的标志层.测井曲线具有高伽玛、高时差、低电阻、低密度等特征.马五5为厚层块状泥晶灰岩,厚约25m左右.该段测井曲线具有低平的自然伽玛和高电阻、高Pe值等特征,也是马家沟组马五段内重要的标志层.②二叠系下统山西组〔Pis〕以“骆驼脖砂岩〞之底为顶界,以“北岔沟砂岩〞之底为底界,与太原组整合接触.厚度约70m左右.根据沉积序列及岩性组合自下而上分为山1、山2两段.山2段区内主要是一套三角洲含煤地层,发育石英砂岩或岩屑砂岩,夹薄层粉砂岩、泥岩和煤层,厚度一般45nr-60m山1段区内以三角洲平原沉积的砂泥岩为主,砂岩由细一中粒岩屑砂岩、岩屑质石英砂岩组成,厚度一般40m^50m为本区的主要目的层之一.③二叠系中统上、下石盒子组〔P2h〕石盒子组以“骆驼脖砂岩〞之底为底界,该砂岩的顶部有一层“杂色泥岩〞,其自然伽玛值高,是进行区域地层比照良好的标志层.根据沉积序列及岩性组合自下而上分为下石盒子组和上石盒子组.下石盒子组为一套浅灰色含砾粗砂岩、灰白色中粗粒砂岩及灰绿色岩屑质石英砂岩与灰绿色泥岩互层,砂岩发育大型交错层理,泥质含量少,无煤层,厚度一般120〜160m由下而上,可分为盒8、盒7、盒6、盒5四个气层组.盒8段主要为一套河流-三角洲相砂岩,岩性为浅灰色含砾粗砂岩、灰白色中-粗粒砂岩及灰绿色岩屑石英砂岩,是本区的主力产气层段.上石盒子组砂岩不发育,其主要为一套红色泥岩及砂质泥岩互层,上部夹有1〜3层硅质层,厚度一般140〜160m是一套干旱湖泊环境为主的沉积,在测井曲线上表现为高电阻、高自然伽玛.上石盒子组由下而上,分为盒4、盒3、盒2、盒1四个气层组.1.2主力气层划分标志：以山2段中部煤层及本溪组顶部煤层做为全区统一的比照标志层,确定目的层段的相对位置.①在山2段中部煤层之上10〜20m处,存在高伽玛,低电阻的二分时间单元面——洪泛面,是较好的标志层.②山1顶界沉积有一套根本稳定的泥岩隔层,电阻率值较高,与盒8底砂岩为冲刷突变接触.③从盒8段进入山1段,由于泥岩碳质含量的逐渐增加和使得电阻率逐渐抬晨〕o④盒8顶界上下地层电阻率有一定的变化,在该位置以下地层电阻率根本上都比上面的地层的要高,电阻率台阶、自然伽玛曲线台阶明显.表1-1苏里格气田东区上古生界地层简表1.3储层特征苏里格东区盒8段储集岩性主要为岩屑质石英砂岩及岩屑砂岩.粒度以粗、粗-中粒、中粒为主,下部见含砾砂岩及细砾岩.颗粒成分以石英、燧石及石英岩为主；岩屑成份以燧石、喷发岩、片岩为主；填隙物有杂基、铁方解石、硅质、水云母及高岭石等.受沉积环境影响该,区盒8段砂岩储层结构成熟度比拟高.颗粒一般呈次棱角—次圆状,分选中等,主要粒径分布范围为0.2mm〜3.0mm.盒8段储集空间主要为溶孔〔杂基溶孔、岩屑溶孔等〕、晶间孔、剩余粒间孔及少量微裂隙.根据区内20口取心井常规物性分析资料统计结果,该区有效储层孔隙度主要分布在4.0〜14.0%,平均9.2%;渗透率主要分布在0.100〜1.000X10-3^m2之间,平均0.607X10-%im2o山1段砂体是一套以分流河道为主的砂、泥岩地层,平均厚度2.9m,平均孔隙度8.38%,平均渗透率0.28X0-7m2.山1段砂体以粒间孔、岩屑溶孔和高岭石晶问孔为主.。

苏里格气田盒8段气水分布及其控制因素

苏里格气田盒8段气水分布及其控制因素王波;陈义才;李小娟;何逢阳;刘新社【摘要】苏里格气田石盒子组盒8段是气田的主力产层,其地层水矿化度一般在20g/L～50g/L,水型为CaCl2型.通过66口井的试气资料及地层水化验数据的分析,盒8段气层或水层除了呈相互独立的分布外,同一层段的砂体中还具有气层/水层、气水互层和气水同层三种分布类型.在平面上,气水分布关系复杂,地层水主要分布在苏里格庙西北的苏9井-鄂6井一带和乌审旗东北的盟4井-统18-统6井一带.通过苏里格地区盒8段构造、岩性以及储集物性等综合分析,认为盒8段气水分布主要受沉积微相、储层物性以及气体充注强度的控制.【期刊名称】《天然气勘探与开发》【年(卷),期】2010(033)002【总页数】5页(P29-33)【关键词】地层水;气水分布;苏里格气田;石盒子组;盒8段【作者】王波;陈义才;李小娟;何逢阳;刘新社【作者单位】成都理工大学;成都理工大学;成都理工大学;成都理工大学;中国石油长庆油田公司勘探开发研究院【正文语种】中文苏里格气田从 1999年被发现以来,目前已基本明确了苏里格大气田的轮廓,主力含气层段为二叠系下石盒子组盒 8段,在平面上显示为近南北向的条带状气藏[1,2]。

近年来勘探成果显示,盒 8段储层中含气性广泛,具有良好的勘探前景,但却陆续发现多口井出水,产出地层水的井数大约占总钻井数的 30%,其中日产水量超过 10m3大约占 40%。

这表明苏里格气田盒 8段含气丰度变化大,气水分布关系与控制因素复杂。

为了进一步认识苏里格气田的形成规律和扩大勘探领域,作者根据近年的试气成果及地层水分析资料,对盒 8段气藏的气水分布特征及控制因素进行了综合分析。

苏里格地区石盒子组盒 8段除少数井段产出水受钻井液和气层凝析水影响外,绝大多数地层水矿化度的在 20 g/L～50 g/L之间,地层水水型均为氯化钙型。

地层水组成变化大,阳离子中以碱金属离子 Na+占绝对优势,其含量为 415.44 mg/L～18297.52mg/L,它们占阳离子总量的 45.8%～95.5%;Ca2+含量为 274.05mg/L～4282.05 mg/L,占阳离子总量的 4.5%～48.6%;Mg2+含量甚微,只占阳离子总数的 0～6.3%(表 1)。

苏里格西部盒8段地层水化学特征及其地质意义

苏里格西部盒8段地层水化学特征及其地质意义姜文娟;冯乔;李颖莉;韩波;王千遥;周书昌;张洪美【摘要】苏里格气田石盒子组盒8段是气田的主力产层,其地层水矿化度为0.79～99.87 g/L,水型多为CaCl2型。

在盒8段同一层段的砂体中,有独立分布的气层或水层,也有气水互层和气水同层等几种分布类型。

通过119口井的试气资料及地层水化验数据的分析,绘制了地层水的矿化度图、离子含量比值分布图以及变质程度图等,最终确定了地层水性质及分布与天然气富集的关系,并预测出具有天然气勘探潜力的有利区域。

%The He-8 member of Shihezi formation in Sulige gas field is the main production zone,with the formation water salinity of0.79～99.87g/L and CaCl2 water type.It is found that there exists the independent distribution of gas layer or water layer in this member,and besides,there are 3 types of distribution features,including gas/water layer,interbedded gas/water layer and same gas/water layer in sand body of one interval.Through gas test data and formation water analyses from 119 wells,the formation water salinity,the ions concentration ratio distribution and metamorphosed degree are drawn.Finally,the relationship between the formation water property and distribution and the natural gas enrichment is determined,and the favorable areas with gas exploration potentials are predicted.【期刊名称】《新疆石油地质》【年(卷),期】2011(032)004【总页数】3页(P399-401)【关键词】鄂尔多斯盆地;盒8段;地层水;矿化度;气水分布【作者】姜文娟;冯乔;李颖莉;韩波;王千遥;周书昌;张洪美【作者单位】山东科技大学地质科学与工程学院,山东青岛266510;山东科技大学地质科学与工程学院,山东青岛266510;山东科技大学地质科学与工程学院,山东青岛266510;山东科技大学地质科学与工程学院,山东青岛266510;山东科技大学地质科学与工程学院,山东青岛266510;山东科技大学地质科学与工程学院,山东青岛266510;山东科技大学地质科学与工程学院,山东青岛266510【正文语种】中文【中图分类】TE124.9鄂尔多斯盆地二叠系气田是世界级大气田，古生代沉积岩分布面积为25×104km2[1]。

苏里格气田W区盒8段储层特征与快速气水识别方法

苏里格气田W区盒8段储层特征与快速气水识别方法冯春珍;邵德艳;胡晓丽;李瑛亮;王延峰【摘要】苏里格气田W区属于典型的特低渗透岩性气藏,其岩性、孔隙结构复杂,物性差,非均质性强,测井响应特征变化很大.由于局部存在滞留水,在富集区内很多高电阻率储层试气出水,造成测井气水层识别难度增大.结合测井与地质特征,在大量的岩心化验分析、测试、测井及录井等资料统计分析的基础上,研究盒8段储层的宏观和微观地质特征,提炼出有效储层和无效储层(干、水层)的典型地质及测井特征,进而建立快速、简便、有效、实用的地质与测井相结合的“沉积微相+非均质性+有效厚度”的三因素综合气水识别方法,以实现低渗透岩性气藏多产气少出水高效开发的目标.该方法的应用提高了测井解释精度,拓宽了测井评价思路.【期刊名称】《测井技术》【年(卷),期】2014(038)005【总页数】6页(P558-563)【关键词】测井解释;有效储层;地质特征;气水识别;低渗透率;岩性气藏;苏里格气田【作者】冯春珍;邵德艳;胡晓丽;李瑛亮;王延峰【作者单位】中国石油集团测井有限公司长庆事业部,陕西西安710201;北京金油藏石油科技有限公司,北京100101;中国石油集团测井有限公司长庆事业部,陕西西安710201;中国石油集团测井有限公司长庆事业部,陕西西安710201;中国石油集团测井有限公司长庆事业部,陕西西安710201【正文语种】中文【中图分类】P631.840 引言苏里格气田W地区盒8段气藏为地质条件十分复杂的岩性气藏，是近年长庆油田勘探开发的重点，储层具有特低渗透率、强非均质性及岩性变化大特征。

W区盒8段砂岩大面积分布，单砂体厚度相差不大，但各砂体的试气结果却相差悬殊，有的储层为气层，有的为水层，有的为气水层。

气层与水层测井响应特征无规律可循，既存在高电阻率水层，也存在低电阻率气层，仅依据测井资料进行气水识别难度大，主要表现在测井解释的很多气层，试气后储层出水，增加了勘探开发成本。

鄂尔多斯盆地苏里格气田西部盒8段地层水地球化学特征及成因

鄂尔多斯盆地苏里格气田西部盒8段地层水地球化学特征及成因梁积伟;李荣西;陈玉良【摘要】Genesis of formation water of 8th Member of Xiashihezi Formation (H8) and their relationships with gas accu-mulation in western Sulige gas field of Ordos Basin in central China was studied by means of analysis of the geochemical behaviors of formation water samples from 39 gas wells .The distribution regularity of oil ,gas and water was investigated . There is an obvious difference in the concentration ( r) of anion and cation of formation water .Content of Cl -is very high and dominant among the anions of the water ,while that of HCO 3-and SO 2-4 are very low .Content of Ca 2+is the highest among the cations of formation water ,followed by K ++Na +,while the content of Mg 2+is low.The formation water show property of weak acidity with medium-high salinity .The calcium chloride Ⅴ-type water is predominant ,with the calcium chloride Ⅲ-type and Ⅳ-type water occurring locally .The chemical characteristic parameters of the formation water are characterized by low sodium-chloride ratio (rNa +/rCl-),high coefficient of desulfurization (2 ×100 ×rSO2-4 /rCl-),high metamorphic coefficient[ 12 (rCl--rNa +)/rMg2+]and low magnesium-chloride ratio ( rMg2+/rCa2+).The formation water of H8 in western Sulige gas field has the characteristics of gas-associated water .It could be residual formation water formed when gas was charged under a closed and reducing environment .The distribution of formation water iscontrolled by sand body and reservoir conditions .Three genetic types of formation water are identified , namely the closed formation water within isolated sand body ,the residual water with weak dynamic and incomplete gas-water displacement ,and the stagnant water at lower position of large sand body .%通过对苏里格气田西部盒8段地层水性质及地球化学特征研究，推断地层水的成因，寻找天然气富集区，揭示气田油、气、水分布规律。

苏里格气区盒8段地层古今构造特征及其对气水分布的控制作用

苏里格气区盒8段地层古今构造特征及其对气水分布的控制作用张新新;赵靖舟;马静辉;张洁【摘要】苏里格气区构造上位于鄂尔多斯盆地伊陕斜坡西部,近年来的勘探开发表明该区盒8段储层有近1/3的探井不同程度地产水.盒8上亚段的产气、产水井主要分布在布拉格苏木-乌审旗一带,盒8下亚段则主要分布在毛脑海庙-雷龙湾的北部及东北部地区.剖面上气水分布关系复杂,多个不同含气性的渗流单元相互叠置,气水分异作用不明显.分析认为:古今区域构造背景对盒8段储层内气水宏观分布具有较重要的控制作用,表现为东部相对富气、西部相对富水,而局部构造对气水分布的控制作用并不明显;K1末盒8段地层的构造面貌比较复杂,气、水多产出于构造平缓的斜坡带上.多因素的分析表明,气源条件、沉积特征、储层非均质性是影响气水分布的首要因素,在这一背景下,构造演化特征控制了气水分布的宏观格局.【期刊名称】《西安石油大学学报（自然科学版）》【年(卷),期】2011(026)003【总页数】7页(P14-20)【关键词】苏里格气区;气水分布;渗流单元;构造特征;控制作用【作者】张新新;赵靖舟;马静辉;张洁【作者单位】西安石油大学油气资源学院,陕西西安710065;西安石油大学油气资源学院,陕西西安710065;西安石油大学油气资源学院,陕西西安710065;西安石油大学油气资源学院,陕西西安710065【正文语种】中文【中图分类】TE111.2鄂尔多斯盆地苏里格气区主要位于内蒙古自治区的西南部，勘探范围约5.3×104km2，地质构造隶属于鄂尔多斯盆地伊陕斜坡西部，是发育于上古生界碎屑岩系中的大型致密砂岩气藏，主力产层为二叠系石盒子组盒8段和山西组山1段地层.气层埋深在2 650～3 900 m，气层压力为13.3～42.5 MPa，压力系数一般在0.41～1.20.随着勘探开发程度的不断深入，逐渐发现该气田有不少井区存在产水现象.截止2010年6月底，苏里格气区盒8段储层有近1/3的探井试气产水，其中气水同产井121口、纯水井12口.由于鄂尔多斯盆地上古生界储层致密、广覆式生烃、大面积含气、低效成藏的特征［1-6］，长期以来，在分析这种复杂的气水产出关系时，往往忽略了构造演化特征对其影响，或者在这方面的认识还不够深入［7-14］.因此，本文拟从苏里格气区构造演化特征的角度探讨其对盒8段气水分布的控制作用.1 气水分布特征1.1 产水井分布特征苏里格气区盒8段2010年6月底完试探井264口，其中近1/3的探井不同程度地产水，产水井主要集中在研究区的中北部地区(图1)，同时在研究区的其他部位均有零星分布，产水井95%以上都是气水同产，纯产水井并不多见，且都是孤立分布.在所有的产水井中，盒8下亚段的井数明显多于盒8上亚段，分布也比较集中.经统计，盒8段储层内有一半以上的单井产水量在10 m3/d以下，平均产水量为10.4 m3/d，其中盒8上亚段平均产水量为12.09 m3/d，盒8下亚段平均产水量为9.36 m3/d，而盒8下亚段的总产水井数要远多于盒8上亚段的产水井数.1.2 气水横向分布特征上古生界盒8段地层根据沉积特征从上到下可分为盒8上和盒8下2个亚段，是苏里格气区的主力产层之一.平面上，盒8上亚段气、水主要产出在研究区的中部、南部地区，产水区分布在加不沙—苏米图—额尔和图—鄂托克前旗—召皇庙—安边以西，并且产水区比较集中，主要集中在布拉格苏木—苏米图一带，产水量西高东低，南北向变化不明显.纯气井在布拉格苏木—三喜拉—好勒根计—乌审召—加不沙以西没有分布，盒8上亚段产气量在乌审旗、苏里格至召皇庙一带向四周递减(图1(a)).图1 苏里格地区盒8段气水分布平面图Fig.1 The gas－water distribution plane digram of 8th member of Xiashihezi Formation，in Sulige Gasfield盒8下亚段产水区分布在吉尔—额尔和图—哈不哈乌素—巴汉淖—什汗水利以西及其以北地区，水产量相对集中在北部地区，且北高南低，西高东低.纯气井的产区集中在乌审召—乌审旗—沙尔利、定边—三叉梁一带，且总体上也以这2个地区为中心向四周递减(图1(b)).1.3 气水纵向分布特征纵向上，气水的分布规律受储层砂体的展布特征影响较大.例如，以布拉格苏木—桃利庙—可可盖为南北界线，以盒8段现今－2 000 m构造等高线为东西界限(图2)，结合储层砂体的研究，可以看出由上述界限划定出来的西北部地区，盒8上亚段砂体比盒8下亚段砂体发育，物性也较盒8下亚段好，因而在此地区盒8上亚段储层有机会捕获相对多的天然气使之成藏，同时在这样相对厚层、连续的砂体内也产出了较多的地层水(图1、图3).总的来讲，盒8上亚段储层砂体厚度大于盒8下亚段，储层物性好于盒8下亚段，导致盒8上亚段有较多气、水产出，尤其是地层水的产出.整个盒8段自北向南砂体厚度逐渐减薄，导致地层水日产出量逐渐减少，而日产气量变化不大.储层内泥质隔层、相对更加致密的砂岩层对储层段的分隔作用非常明显［9，15］，因而在纵向上形成了多个储层渗流单元，且近源、厚层的流动单元更容易形成具有工业开采价值的含气层段.剖面上(图3)，研究区内自北向南、自西向东盒8段储层逐渐由气水同产区向产纯气区过渡，受气源和储层储集性能的影响，产出的气、水主要集中在厚层、连续展布的砂体内，薄层孤立的单砂体中少有气、水的产出.气层、气水同层、含气水层间多被干层、泥质沉积部分所分隔，气水分异作用不明显，而西部的S119井至S134井一带(图3(b))，储层在地质条件下满足了一定的渗流条件后，则具有形成下水上气的分异作用.图2 苏里格地区盒8段顶面现今构造与气水分布关系Fig.2 The relationship between the current top surface structure and gas-water distribution of8th图3 苏里格地区盒8段气水分布剖面Fig.3 The gas－water distribution profile diagram of 8th member of Xiashihezi formation in Sulige Gasfield2 早白垩世末构造特征对气水分布的控制作用受晚侏罗世—早白垩世构造热事件的影响，上古生界烃源岩在这一地质历史时期达到生气高峰期［15］，大量的天然气沿输导体系区域性运移至上部的山1、盒8段储层内，沿主河道砂体内聚集成藏［16］.晚白垩世至现今，地层抬升及大幅度的降温作用、天然气扩散作用使气藏内气水分布局部重新调整［4］.所以研究早白垩世末构造特征对气水分布的影响具有重要意义.应用声波时差压实曲线法，结合沉积地层厚度对比法的校正［17］，对苏里格气区500多口井进行下白垩统地层的剥蚀厚度计算，在此基础上，编绘了早白垩世末盒8上、下亚段地层顶面构造与现今气水分布关系图(图4).图4 苏里格地区盒8段顶面K1末构造与气水分布关系Fig.4 The relationshipbetween the top surface structure in the end of K1and gas－water distribution of 8th member of Xiashihezi formation in SuLige Gasfield受燕山晚期构造运动的影响，早白垩世末期盒8段的构造形态比较复杂，发育一系列西倾的背向斜构造，表现为鼻状隆起及其间的构造洼陷，而在苏里格—召皇庙地区发育一较大型的低幅度鼻状隆起(图4)，乌审召、巴拉素—雷龙湾、新召—定边处于平缓的斜坡地带.整体上盒8段地层自东北向西南逐渐由构造高部位向低部位过渡.除乌审旗—沙尔利—靖边一带外，盒8上亚段的气、水主要产出于中部、南部构造平缓的斜坡带上(图4(a))，局部地区的鼻隆部位相对产气，而洼陷部位则相对产出较多的地层水，如位于沙尔利、苏里格—召皇庙的鼻隆构造部位相对产气，毛盖图—查汗特洛亥的洼陷构造部位相对产水.对于盒8下亚段来说，苏里格以北的产气、水井主要集中在构造平缓的斜坡带上，局部构造特征对气水分布的控制作用不明显(图4(b)).除盒8下亚段在研究区的东北部有一定量的地层水产出外，整个盒8储层的气水分布还是受到区域性构造特征的控制，即高部位相对富气、低部位相对富水，这与该时期天然气成藏的动力以及运移的动力有一定的关系［3，18-19］，加之致密的储层发育特征使这一问题复杂化［9，20］.3 现今构造特征对气水分布特征的影响发育在太古代陆核地块基础上，鄂尔多斯盆地经历了中晚元古生代克拉通拗拉谷、早古生代浅海台地、晚古生代滨海平原、中生代内陆盆地、新生代周边断陷5个构造－沉积演化阶段后［21-22］，现今的苏里格气区横跨天环坳陷北段、伊陕斜坡中北部两大二级构造单元，表现为西部整体隆坳、东部呈平缓西倾单斜面貌(图2).从区域上考虑，现今苏里格气区的构造特征对气水分布的控制表现在位于察汗淖尔—鄂托克旗—苏米图—吉尔—砖井的西部构造低部位地区相对富水、而其东部构造高部位地区相对富气，这一点由盒8上亚段储层产气水井的分布情况表现得较为明显(图2(c))，而其砂体纵向上多期叠置，之间多被砂泥岩隔夹层分隔，横向上复合连片，储层强烈的非均质性和致密性所形成的不同性质的储渗单元，使气水分布关系异常复杂(图2(a)，图3).在平面上(图2)，局部构造特征对气水分布的控制作用并不明显，无论在构造的高部位还是构造的低部位，气、水都有不同程度的产出，中东部构造高部位以产气为主，而西部构造低部位以产水为主.在东部乌审召—乌审旗—河南一带，现今构造以典型的平缓西倾斜坡为主，由于近源、厚层、连续砂体的大面积展布，储层内气驱水的效果显著，以产纯气为主，而在西部地区情况有所不同，局部微构造特征与气水分布的关系较复杂［23］，例如盒8上亚段储层的哈汗兔庙地区发育的低幅度背斜构造有大量的天然气产出，而盒8上亚段储层的鄂托克旗地区发育的鼻状隆起构造在有天然气产出的同时，还有大量的原始地层水产出.结合已编绘出的构造与气水分布关系图(图2、图4)，产气水井数与古今构造关系直方图(图5)，对直方图分析可知，古今区域构造特征控制了气水分布的宏观格局，即区域构造高部位富气、低部位富水.区域构造因素对地层水分布的控制作用要比对天然气的明显，现今海拔－2 000 m等值线、K1末埋深3 800 m等值线分别对应着现今和K1末区域上的主要气、水产出区的分界线，主要的产气井点位于这一界限值以东，而主要的产水井点位于这一界限值以西.试气产量数据表明，构造因素对于产气量小于10×104m3/d的井点以及产水量小于10 m3/d的井点的分布的控制作用不明显;大于产气量10× 104m3/d的井点以及产水量大于10 m3/d的产水井点分布比较集中，主要分布在现今海拔－2 000 m等值线、K1末埋深3 800 m等值线所在的地区附近.鄂尔多斯盆地独特的地质条件使得天然气运聚成藏后处于良好的保存条件下，并一直处于封闭体系，这就为用现今的气水分布特征来反映主要成藏期末(K1末)的气水分布特征提供了理论依据［3，5］.对比古今构造特征对气水分布影响，发现在由K1末局部构造相对发育的特征演变为现今平缓西倾单斜的过程中，两者都在区域上限定了气水分布的宏观格局，而晚三叠世至中侏罗世时期，研究区内主力产层由古生代西高东低的古构造格局转变为东高西低的构造面貌，这种地层由东倾转向西倾使得天然气总体上向东部高部位富集，而可动的地层水向西部低部位汇集，最终导致西部产水区较多、气井产水量较大的基本格局［14］.微观上，以布拉格苏木—桃利庙—可可盖为南北界线，K1末研究区北部厚层、连续展布的砂体使天然气由西南向东北、由下向上运聚的过程中［3，16］，容易在构造平缓的“甜点”部位成藏，同时向周围的泥岩、砂泥岩段驱替地层水;南部地区由于储层性质相对变差，导致气、水产量不佳，且主要分布在幅度变化较大的构造带上.图5 苏里格气区盒8段产气水井数与古今构造关系Fig.5 The relationship between Paleo and current tectonic and gas-water distribution of 8th member of Xiashihezi formation in Sulige Gasfield综上所述，古今的区域构造背景控制了盒8段储层内气水的宏观分布，局部构造特征对气水分布的控制作用不明显;构造并不是影响苏里格气区盒8段储层内气水分布的惟一因素，如盒8下亚段加不沙地区的气水分布特征不能够仅用构造的因素来解释，与其并重的控制因素还可能是盒8段沉积、储层非均质性、压力体系及天然气充注特征等［19，24-26］.4 结论与讨论(1)苏里格气区盒8段储层内，产水井主要分布于研究区的西部和北部，而气井主要分布在研究区的中东部和南部地区.多期叠置又被致密隔夹层分隔的砂体在纵向上形成多个储层渗流单元，使气水关系复杂.气、水相对富集于厚层连续分布的储层砂体内，西部、北部地区为气水同产区.(2)早白垩世末期盒8段地层发育多个西倾的低幅度鼻状隆起构造，气、水主要分布在这一时期的构造平缓的斜坡带上.现今区域构造面貌控制了气水宏观分布的格局，表现为西倾单斜的东部富气、西部富水.局部构造对气水分布的控制作用并不明显，无论在鼻状隆起还是洼陷处，气水都有不同程度地产出.(3)古今的区域构造背景控制了盒8段储层内气水的宏观分布，而局部的微构造特征对气水分布的控制作用并不明显，这表明构造特征并不是影响苏里格气区盒8段储层内气水分布的唯一因素.气源条件、沉积特征、储层非均质性应该是影响气水分布的首要因素，在这一背景下，构造演化特征控制了气水分布的宏观格局.具体地讲，研究区西部大量产水主要由于烃源岩供气不足以及构造低部位富水，北部产水主要由于烃源岩供气不足，东部和南部是主要产气区，其源自烃源岩供气充足以及厚层连片砂体的广泛发育.沉积特征、储层非均质性决定了气水产出的复杂关系.参考文献:［1］刘圣志，李景明，孙粉锦，等.鄂尔多斯盆地苏里格气田成藏机理研究［J］.天然气工业，2005，25(3):4-6.LIU Sheng-zhi，LI Jing-ming，SUN Fen-jin，et al.Reservoiring mechanism of Sulige Field in in Ordos Basion［J］.Natrual Gas Industry，2005，25(3):4-6.［2］赵林，夏新宇，戴金星，等.鄂尔多斯盆地上古生界天然气富集的主控因素［J］.石油实验地质，2000，22 (2):136-139.ZHAO Lin，XIA Xin-yu，DAI Jin-xing，et al.Major factors controlling the enrichment of the upper paleozoic gas in Ordos Basion［J］.Experimental Petroleum Geology，2000，22(2):136-139.［3］闵琪，付金华，席胜利，等.鄂尔多斯盆地上古生界天然气运移聚集特征［J］.石油勘探与开发，2000，27 (4):26-29.MIN Qi，FU Jin-hua，XI Sheng-li，et al.Characteristics of natural gas migration and accumulation in the upper paleozoic of Ordos Basin［J］.Petroleum Exploration and Development，2000，27(4):26-29.［4］赵文智，朱怡翔，汪泽成，等.鄂尔多斯盆地苏里格气田低效气藏的形成机理［J］.石油学报，2005，26(5): 5-9.ZHAO Wen-zhi，ZHU Yi-xiang，WANG Ze-cheng，et al.Forming mechanism of low-efficiency gas reservoir in Sulige Gasfield of Ordos Basin ［J］.ACTA Petrolei Sinica，2005，26(5):5-9.［5］李振宏，席胜利，刘新社.鄂尔多斯盆地上古生界天然气成藏［J］.世界地质，2005，24(2):174-181.LI Zhen-hong，XI Sheng-li，LIU Xin-she.Formed pool of natural gas in upper paleozoic of Ordos Basin［J］.World Geology，2005，24(2):174-181. ［6］李剑，罗霞，单秀琴，等.鄂尔多斯盆地上古生界天然气成藏特征［J］.石油勘探与开发，2005，32(4):54-59.LI Jian，LUO Xia，SHAN Xiu-qin，et al.Natural gas accumulation in the upper paleozoic of Ordos Basin，China［J］.Petroleum Exploration and Development，2005，32 (4):54-59.［7］陈淑慧.杭锦旗区块上古生界气水分布规律研究［J］.西部探矿工程，2004(9):95-97.CHEN Shu-hui.Gas and water distributing law study in upper paleozoic at Hangjin banner region in north［J］.West-China Exploration Engineering，2004(9):95-97.［8］姜福杰，庞雄奇，姜振学，等.致密砂岩气藏成藏过程的物理模拟实验［J］.地质评论，2007，53(6):844-849.JIANG Fu-jie，PANG Xiong-qi，JIANG Zhen-xue，et al.Physical simulation experiment of gas charging in tight sandstone［J］.Geological Review，2007，53(6):844-849.［9］何自新，付金华，席胜利，等.苏里格大气田成藏地质特征［J］.地质学报，2003，24(2):6-12.HE Zi-xin，FU Jin-hua，XI Sheng-li，et al.Geological features of reservoir formation of Sulige Gasfield［J］.ACTA Petrolei Sinica，2003，24(2):6-12. ［10］姚泾利，黄建松，郑琳，等.鄂尔多斯盆地东北部上古生界天然气成藏模式及气藏分布规律［J］.中国石油勘探，2009(1):10-16.YAO Jing-li，HUANG Jian-song，ZHENG Lin，et al.Forming patterns and distribution LAWS of gas reservoir in northeastern Ordos Basin during Paleozoic［J］.Petrolunm Geology，2009(1):10-16.［11］龙建勋.鄂尔多斯盆地子洲地区下二叠统山西组二段地层水成因及气水分布规律研究［D］.成都:成都理工大学能源学院，2008.［12］李熙喆，张满郎，谢武仁.鄂尔多斯盆地上古生界岩性气藏形成的主控因素与分布规律［J］.石油学报，2009，30(2):168-175.LI Xi-zhe，ZHANG Man-lang，XIE Wu-ren.Controlling factors for lithologic gas reservoir and regularity of gas distribution in the upper Paleozoic of Ordos Basin［J］.ACTA Petrolei Sinica，2009，30(2):168-175.［13］马润勇，朱浩平，张道法，等.鄂尔多斯盆地基底断裂及其现代活动性［J］.地球科学与环境学报，2009，31 (4):401-408.MA Run-yong，ZHU Hao-ping，ZHANG Dao-fa，et al.Basement faults and their recent activity in Ordos Basin［J］.Journal of Earth Sciences and Environment，2009，31 (4):401-408.［14］朱亚东，王允诚，童孝华，等.苏里格气田盒8段气藏富水层的识别与成因［J］.天然气工业，2008，28(4):46-48.ZHU Ya-dong，WANG Yun-cheng，TONG Xiao-hua，et al.Recognition and genesis of water formation in He-8 gas reservoir of Sulige Gasfield ［J］.Natrual Gas Industry，2008，28(4):46-48.［15］刘新社，席胜利，付金华，等.鄂尔多斯盆地上古生界天然气生成［J］.天然气工业，2006，20(6):19-23.LIU Xin-she，XI Sheng-li，FU Jin-hua，et al.Natural gas generation in the upper Paleozoic in Ordos Basin［J］.Natural Gas Industry，2006，20(6):19-23.［16］甘军华，米敬奎，王华，等.鄂尔多斯盆地中北部上古生界气田天然气气源与运聚研究［J］.石油天然气学报(江汉石油学院学报)，2007，29(1):16-23. GAN Jun-hua，MI Jing-kui，WANG Hua，et al.On natural gas source and irgration-accumulation of upper Palaeozoic gas field in the Mid-north of Ordos Basin［J］.Journal of Oil and Gas Technology，2007，29(1):16-23. ［17］陈瑞银，陈占坤，罗晓容，等.鄂尔多斯盆地埋藏演化史恢复［J］.石油学报，2006，27(2):43-47.CHEN Rui-yin，CHEN Zhan-kun，LUO Xiao-rong，et al.Restoration of burial history of FOUR periods in Ordos Basin［J］.ACTA Petrolei Sinica，2006，27(2):43-47.［18］杨遂正，金文化，李振宏，等.鄂尔多斯多旋回叠合盆地形成与演化［J］.天然气地球科学，2006，17(4):494-498.YANG Sui-zheng，JIN Wen-hua，LI Zhen-hong，et al.Multicycle superimposed basion form and evolution of Ordos Basin［J］.Natural GasGeosciense，2006，17(4):494-498.［19］吴冲龙，周江羽，王根发，等.鄂尔多斯古构造应力场与中部大气田的联系［J］.石油与天然气地质，1997，18 (4):267-275.WU Chong-long，ZHOU Jiang-yu，WANG Gen-fa，et al. Relationship between poleo-tectonic stress fields and major gas fields in Ordos Basion ［J］.Oil＆Gaas Geology，1997，18(4):267-275.［20］聂海宽，张金川，薛会，等.锦杭旗探区储层致密化与天然气成藏的关系［J］.西安石油大学学报:自然科学版，2009，24(1):1-7.NIE Hai-kuan，ZHANG Jin-chuan，XUE Hui，et al.Relationship between the densification of reservoir and the accumulation of natural gas in hangjinqi area of Ordos Baisn［J］.An Shiyou University:Natural Science Edition，2009，24(1):1-7.［21］杨俊杰.鄂尔多斯盆地构造与演化［M］.北京:石油工业出版社，2000. ［22］何自新.鄂尔多斯盆地演化与油气［M］.北京:石油工业出版社，2003:66-83.［23］窦伟坦，刘新社，王涛.鄂尔多斯盆地苏里格气田地层水成因及气水分布规律［J］.石油学报，2010，31(5): 767-773.DOU Wei-tan，LIU Xin-she，WANG Tao.The origin of formation water and the regularity of gas and water distribution for the Sulige Gasfield，Ordos Basin［J］.ACTA Petrolei Sinica，2010，31(5):767-773.［24］雷卞军，刘斌，李世临，等.致密砂岩成岩作用及其对储层的影响［J］.西南石油大学学报:自然科学版，2008，30(6):57-61.LEI Bian-jun，LIU Bin，LI Shi-lin，et al.Diagenesis of tight standstone and influence on reservoir［J］.Journal of Southwest PetroleumUniversiry:Science＆Technology E-dition，2008，30(6):57-61.［25］兰朝利，何顺利，张君峰，等.苏里格气田储层“甜点”控制因素探讨［J］.西安石油大学学报:自然科学版，2007，22(1):45-48.LAN Chao-li，HE Shun-li，ZHANG Jun-feng，et al.Discussion on the factors of controlling the distribution of the reservoir“sweet spots”of Sulige Gasfield［J］.Xi＇an Shiyou U-niversity:Natural Science Edition，2007，22(1):45-48.［26］李仲东，惠宽洋，李良，等.鄂尔多斯盆地上古生界天然气运移特征及成藏过程分析［J］.矿物岩石，2008，28 (3):77-83.LI Zhong-dong，HUI Kuan-yang，LI Liang，et al.Analysis of characteristics of gas migration and reservoir-forming in the upper Paleozoic of northern Ordos Basin［J］.Journal of Mineralogy and Petrology，2008，28(3):77-83.。

苏里格气田东南部盒8段致密砂岩储层特征及评价

2
岩性油气藏
第 31 卷第 5 期
Gas Field. However，the single well production is low and the productivity varies greatly. The petrological characteristics，diagenesis，physical properties，pore structure and seepage characteristics of reservoir were studied and evaluated by using data of cast thin sections，scanning electron microscope，cathodoluminescence，highpressure mercury injection，petrophysical analysis，nuclear magnetic resonance，gas-water relative permeability experiment and gas test，and the relationship between reservoirs type and natural gas productivity was discussed. The results show that the reservoir rocks of He 8 member in the study area are mainly lithic quartz sandstone，followed by lithic sandstone and a small amount of quartz sandstone，and the fillings is basically cements which are mainly illite，chlorite，kaolinite，siliceous and ferron calcite. Diagenesis is mainly compaction-pressure solution，cementation and dissolution，which has generally entered the stage B of middle diagenesis. The pore types are mainly secondary pores such as debris dissolved pores and intercrystalline pores，followed by residual intergranular pores，and the pore structure mainly consists of coarse pore-middle throat and fine pore-small throat. The saturation of movable fluid varies greatly，which is closely related to physical properties and increases with the improvement of physical properties. Based on the characteristics of reservoir physical properties，pore structure，sedimentary facies zone and sand body distribution，the reservoir of He 8 member in the study area was divided into four types. The productivity of natural gas is obviously controlled by reservoir types，and with the decline of reservoir type，the productivity of natural gas gradually decreases. Key words：tight sandstone；reservoir characteristics；diagenesis；pore；Shihezi Formation；Ordos Basin

苏里格气田盒8段致密砂岩气储层水力压裂设计

—142—工装设计摘要：水力压裂型增产措施能够有效的提高产气量。

随着水平井钻井技术的发展和钻井施工成本的下降，开发低渗透油田水平井的效益也逐渐增多。

如何形成一个独立的系统裂缝以及如何实现理想型的裂缝尺寸以及填充效果是水平井压裂改造的设计和施工关键之处。

利用压裂设计软件来研究这些因素与产气量的关系,从而我们可以对裂缝参数进行优化,从而得出最佳的压裂方案,来获得最佳的油气田开发经济效益。

关键词：低渗透性砂岩；水力压裂设计；参数优化；苏里格气田盒8段致密砂岩气储层水力压裂设计张雪张明（长庆油田分公司第二采油厂，甘肃庆阳 745100）1.水力压裂设计国内外研究现状分析近期水力压裂在总体优化压裂、重复压裂、大型压裂、高砂比压裂,端部脱沙压裂、CO 2泡沫压裂及特殊井、压裂技术方面进行完善,压裂的单项技术也有了很大进展。

国内压裂技术主攻设计软件、压裂酸化材料、施工技术指标等方面,并且已经接近国际水平。

2.水力压裂技术2.1压裂工艺技术水力压裂技术重点分为直井压裂技术和水平井压裂技术。

根据最小主应力的原理，当值最小，就会形成水平裂缝，当σy 值最小或者是σx 值最小，就会形成垂直裂缝。

垂直井通常穿透多个储层，并且布置在每个储层的井筒位置部分进行射孔以压裂，导致形成连接储层的单个裂缝。

2.2水力压裂优化设计2.2.1裂缝参数优化(1)压裂段数优化渗透性越低，就需要越多段被压裂，并且随着渗透性的增加，如果裂缝数目达到8条以上，井的累计产量将不再明显增加。

气田的平均渗透率为0.410×10^-3μm 2,水平部分的长度约1000m,最优压裂段数为5~8段。

(2)裂缝穿透比裂缝穿透比作为影响井采出程度的重要因素，裂缝穿透比增加，采气量也呈增加趋势。

但二者之间的增加关系并非线性模式，实际为后者的涨幅在缓慢减小。

涨幅在0.5的穿透比后趋于平稳。

这受制于人造裂缝中的渗流阻力，其在流动的方向上形成定值压力降，且支撑缝长越长压力降对其越有影响。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

苏里格气田苏59井区盒8段储层特征摘要苏里格气田是我国最大的致密砂岩气田，其非均质性较强。

天然气的富集受控于储层质量。

作者通过对该层段的储层特征包括岩石学特征，物性特征和成岩作用进行研究分析。

主要得到以下认识：（1）苏59井区盒8段的岩石类型以岩屑砂岩和岩屑石英砂岩为主，且石英的含量与岩石粒度大致成正比。

各种胶结物的含量与粒度成正相关，与石英的含量成正相关。

各类型的孔隙含量与粒度成正相关，与石英的含量正相关。

（2）该层段的物性较差，孔渗交会关系显示为孔隙型储层。

储层的物性与岩石粒度成正相关，与石英的含量成正相关。

岩石成分对物性的影响大于岩石粒度的影响。

（3）研究区建设性的成岩作用为溶蚀作用，破坏性的成岩作用为压实作用，胶结作用。

岩屑石英砂岩的胶结作用和溶蚀作用强于岩屑砂岩。

（4）根据以上的结论，得出该层段的最佳储层为粗粒岩屑石英砂岩，中粒岩屑石英砂岩次之。

关键词：致密砂岩；储层特征；盒8段；苏里格气田Reservoir Characteristics of He 8 Interval in Su 59 Wellblock , sulige gas-field Abstract: Suligegas-fieldisthebiggesttightsandstonegasfield，whose heterogeneity isstrong. In order to offer more reliable referencesto reservoirevaluation and prediction, this paper will research its reservoir characteristic. Writeruses core and casting thin sections data, with the help of microscope, porosity and permeabilitytest instrument ,X-ray diffractometer and so on, combined withthe results of previous studies ,to analyze the reservoir characteristic which include petrology features ,physical properties and diagenesis .What achievementsgottenare followings:(1) Thetype of rock is mainly composed oflitharenite and sublitharenite dominatedin He 8 interval, Su 59 well-block, whose quantity of quartz in proportion to rock grain size roughly. The content of various kinds of cement and porosity is positively correlated with the granularity and is positively correlated withthe content of quartz.(2) The physical properties of this layer are poor.Therelation between porosity and permeability is shown as a pore reservoir.The physical properties of the reservoir are positively correlated with the granularity of rock and are positively correlated with the content of quartz.(3) Constructive diagenesis in study area is dissolution whereas destructive diagenesis are compaction and cementation. The cementation and dissolution of sublitharenite are stronger than litharenite.(4) Basedon the conclusion above, the best reservoir in this layer is coarse sublithareniteand medium sublithareniteis the second.Keywords: tight sandstone; reservoir characteristic; He 8 interval;Sulige gas-field目录摘要 (I)Abstract (Ⅱ)第1章前言 (1)1.1选题意义 (1)1.2研究现状 (1)1.3研究内容 (1)1.4技术路线 (2)1.5 取得的成果及工作量 (3)第2章区域地质概况 (5)2.1盆地概况 (5)2.2研究区概况 (5)2.3 沉积构造发育史 (6)第3章岩石学特征 (7)3.1岩石类型及特征 (7)3.1.1岩石类型 (7)3.1.2岩石粒度与成分的关系 (7)3.2填隙物组分特征 (8)3.2.1胶结物特征 (9)3.2.2粒度与胶结物的关系 (9)3.2.3成分与胶结物的关系 (10)3.3.4杂基特征 (11)第4章物性特征 (12)4.1孔隙类型 (12)4.1.1 粒度与孔隙类型的关系 (13)4.1.2 成分与孔隙类型的关系 (13)4.2孔渗特征 (14)4.2.1孔渗特征 (14)4.2.2孔渗与粒度的关系 (15)4.2.3孔渗与成分的关系 (15)4.3孔隙结构 (16)4.4覆压孔渗特征 (17)第5章成岩作用 (19)5.1破坏性成岩作用 (19)5.1.1压实（溶）作用 (19)5.1.2胶结作用 (19)5.2建设性成岩作用 (20)5.3成岩演化序列 (21)第6章结论 (23)第7章致谢............................................................................ 错误！未定义书签。

参考文献...................................................................................... 错误！未定义书签。

第1章前言1.1选题意义苏里格气田是我国最大的致密天然气气田。

其地质条件十分复杂，是一个低孔渗，低丰度而且非均质性较强的岩性气藏[1]。

勘探发现该气田的主力产层是盒8段和山1段[2-7]。

本文选择盒8段储层作为研究对象，是为了明晰该层段的岩石学特征，物性特征，成岩作用，从而掌握优质储层的分布规律，能为该区以后的储层评价及预测提供更可靠的依据。

1.2研究现状根据我对前人研究的调研，发现在以下问题上，存在争议：（1）沉积相：苏里格气田中二叠统下石盒子组分为8个层段，其中盒8段根据叶超等对苏54区块盒8段的研究，将其沉积相划分为河流相洲沉积[8]；崔琳等对苏里格气田西南部盒8段的分析发现该段属于辫状河三角洲平原沉积[9]。

（2）孔隙结构：苏里格气田盒8段的储集物性较差，横向上的非均质性较强。

根据杨勇等人的研究，盒8段储层的孔隙结构特点为“大孔隙、小吼道、微裂缝不发育、孔喉连通性差”[10]，属于低孔低渗的储层；而根据崔越华等的实验得出的结论是，盒8段储层物性普遍较差，孔隙结构特征表现为，小孔隙，小吼道，孔喉连通性差，且盒8下亚段储集物性较盒8上亚段好[11]。

（3）储层类型：范萍等将苏77区块盒8段的储层划分为4类，该区块盒8段以Ⅱ类储层为主，其次为Ⅲ类储层，Ⅰ类储层较少[12]；王维斌等将盒8段和山1段储层分为4类，其中Ⅰ+Ⅱ类储层发育，为主要储层，Ⅲ类储层较少[13]。

（4）孔隙组合类型：根据杨勇的研究，盒8段的孔隙组合类型主要为溶孔+微孔型，其次为溶孔+微孔+粒间孔型[10]；根据陈小娟等的分析，盒8段的孔隙组合特征分为三种类型：溶孔+粒间孔型、溶孔+晶间微孔型和晶间微孔型[14]。

1.3研究内容（1）明确盒8段沉积特征及分布规律通过岩心观察、录井资料、测井资料，归纳总结沉积相标志。

基于相标志的组合关系，进行沉积微相类型及其组合分布。

利用单井相分析、剖面相分析，结合砂地比和砂体厚度，编制沉积相类型平面分布图。

（2）明晰盒8段成岩作用特征利用薄片观察，扫描电镜分析，分析该段的矿物成分及含量，填隙物的种类及含量，孔喉结构特征。

进而分析该段的成岩作用的强度和储层发育的控制因素分析。

（3）研究盒8段的物性特征在对岩心进行实验室测定其孔隙度和渗透率的基础上，加上压汞实验分析，明确该段的储集物性特征，编制物性解释图版。

编制的图件有沉积微相图，砂岩等厚图，物性解释图版。

其中，结合岩心资料和地质背景资料，对取心段进行沉积环境解释，再由测井得出该区的砂地比，地震资料提取地震属性，编制沉积微相图和砂岩等厚图；利用铸体薄片资料，进行岩石学特征及成岩作用分析，由四性关系研究编制物性解释图版，综合以上的图版和研究结果进行储层发育的控制因素研究。

最后对苏里格气田苏59井区的储层特征给出评价。

1.4技术路线技术路线图见图1-1，整个研究分为四个阶段：收集资料及资料整理（测井资料，地震资料，地质资料，岩心资料）；资料解释（利用计算机软件对测井资料和地震资料进行解释，借助显微镜和实验室仪器对岩心进行测试分析）；编制图件（包括砂岩等厚图，沉积微相图，物性解释图版）；综合分析（包括成岩作用分析，储层发育的控制因素研究）。

1.5 取得的成果及工作量通过对研究层段130余张铸体薄片的观察，结合主要取心段130余块岩心柱的物性测试数据，39个样品的压汞数据，40个样品的覆压孔渗数据的综合分析，利用统计学原理绘制了各类统计图10张，表格3张，三角分类图4张。

基于以上的图表进行综合分析，取得的认识有：1）研究层位只有岩屑石英石砂岩和岩屑砂岩两种岩石类型，而且一般粒度较粗的岩石，石英的含量也较高，各类岩屑的含量较低。

岩屑石英砂岩的各胶结物含量，各类型的孔隙含量比岩屑砂岩的高。

各胶结物的含量随粒度的变粗而增加，各类孔隙的含量也是这样。

2）研究层位的储层类性为孔隙型储层，渗透率与孔隙度成正相关。
